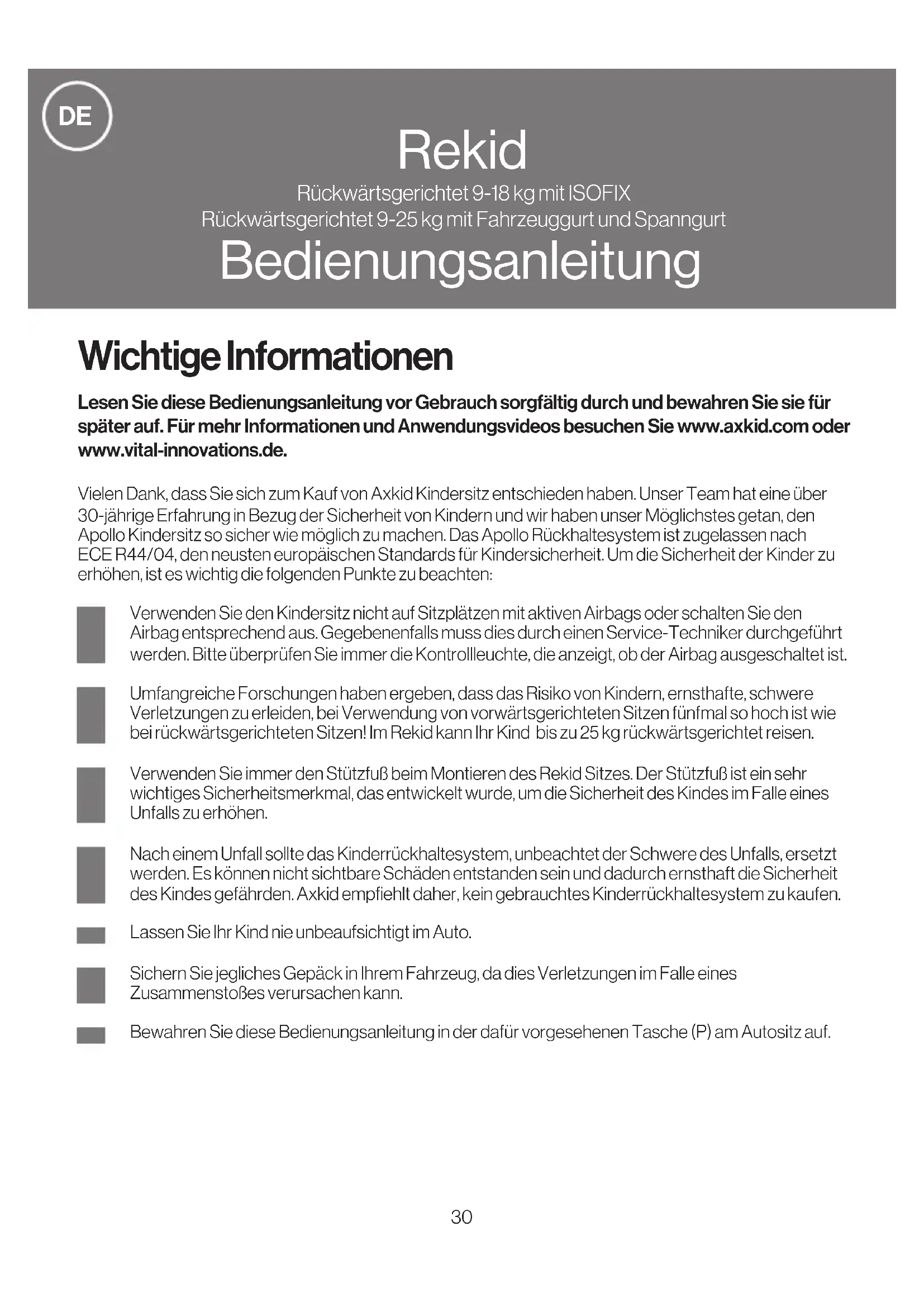

BEDIENUNGSANLEITUNG Rekid Axkid

Rückwärtsgerichtet 9-18 kg mit ISOFIX

Rückwärtsgerichtet 9-25 kg mit Fahrzeuggurt und Spanngurt

Bedienungsanleitung

Wichtige Informationen

Lesen Sie diese Bedienungsanleitung vor Gebrauch sorgfältig durch und bewahren Sie sie für später auf. Für mehr Informationen und Anwendungsvideos besuchen Sie www.axkid.com oder www.vital-innovations.de.

Vielen Dank, dass Sie sich zum Kauf von Axkid Kindersitz entschieden haben. Unser Team hat eine über 30-jährige Erfahrung in Bezug der Sicherheit von Kindern und wir haben unser Möglichstes getan, den Apollo Kindersitz so sicher wie möglich zu machen. Das Apollo Rückhaltesystem ist zugelassen nach ECE R44/04, den neusten europäischen Standards für Kindersicherheit. Um die Sicherheit der Kinder zu erhöhen, ist es wichtig die folgenden Punkte zu beachten:

Verwenden Sie den Kindersitz nicht auf Sitzplätzen mit aktiven Airbags oder schalten Sie den Airbag entsprechend aus. Gegebenenfalls muss dies durch einen Service-Techniker durchgeführt werden. Bitte überprüfen Sie immer die Kontrollleuchte, die anzeigt, ob der Airbag ausgeschaltet ist.

Umfangreiche Forschungen haben ergeben, dass das Risiko von Kindern, ernsthafte, schwere Verletzungen zu erleiden, bei Verwendung von vorwärtsgerichteten Sitzen fünfmal so hoch ist wie bei rückwärtsgerichteten Sitzen! Im Rekid kann Ihr Kind bis zu 25 kg rückwärtsgerichtet reisen.

Verwenden Sie immer den Stützfuß beim Montieren des Rekid Sitzes. Der Stützfuß ist ein sehr wichtiges Sicherheitsmerkmal, das entwickelt wurde, um die Sicherheit des Kindes im Falle eines Unfalls zu erhöhen.

Nach einem Unfall sollte das Kinderrückhaltesystem, unbeachtet der Schwere des Unfalls, ersetzt werden. Es können nicht sichtbare Schäden entstanden sein und dadurch ernsthaft die Sicherheit des Kindes gefährden. Axkid empfiehlt daher, kein gebrauchtes Kinderrückhaltesystem zu kaufen.

Lassen Sie Ihr Kind nie unbeaufsichtigt im Auto.

Sichern Sie jegliches Gepäck in Ihrem Fahrzeug, da dies Verletzungen im Falle eines Zusammenstoßes verursachen kann.

Bewahren Sie diese Bedienungsanleitung in der dafür vorgesehenen Tasche (P) am Autositz auf.

Inhalte

Das Rekid Kinderrückhaltesystem ist geeignet für den Einsatz ab etwa sechs Monaten bis sechs Jahre. Dieser Kindersitz kann je nach Alter und Größe des Kindes auf zwei unterschiedlichen Wegen befestigt werden.

Bestandteile 31

Erlaubte und unerlaubte Positionen des Kindersitzes 32

Rückwärtsgerichtet 9-18 kg mit ISOFIX 33-35

Falls Ihr Fahrzeug mit ISOFIX Halterungen ausgestattet ist und Ihr Kind zwischen 9-18kg wiegt, empfiehlt Axonkids diese Einbauart.

Rückwärtsgerichtet 9-25 kg mit Fahrzeuggurt und Spanngurt 35-37

Falls Ihr Fahrzeug nicht mit ISOFIX-Halterungen ausgestattet ist, können Sie Ihren Rekid mit Hilfe des Drei-Punkt-Gurtes und den mitgelieferten Befestigungsgurten einbauen. Für Kinder zwischen 9-25 kg geeignet.

Pflege und Wartung 38

Garantie 38

Bestandteile

A Kopfstütze L Basis
B Sicherheitsgurt des Kindersitzes M ISOFIX Auslöseknopf
C Gurtschloss N Spanngurte
D Schlitz für Sicherheitsgurt O Absatz
E Auslöseknopf für Gurt P Tasche zum Verstauen der Bedienungsanleitung
F Verstellgurt Q vertikale Einkerbung
G	Hebel zum Verstellen der Neigung	R	Stützfuß
H ISOFIX-Arme S Oberer Riegel
I	Auslöseknopf für ISOFIX	T Unterer Riegel
J	ISOFIX-Anzeiger	U IsoFix Führungen x2
K Gurtsperre V		Haltegurt zur Verankerung (x2)

Erlaubte und unerlaubte Positionen des Kindersitzes

Das Kinderrückhaltesystem kann an jedem vorwärtsgerichtetem Beifahrersitz benutzt werden, der ISOFIX-Anschlüsse oder einen Dreipunktgurt (i) hat. Vorausgesetzt der Airbag ist ausgeschaltet. Das Rückhaltesystem kann nicht mit einem 2-Punkt Beckengurt benutzt werden (ii).

WICHTIG: Verwenden Sie den Kindersitz nicht auf Sitzplätzen mit aktiven Airbags oder schalten Sie den Airbag entsprechend aus. Gegebenenfalls muss dies durch einen Service-Techniker durchgeführt werden. Bitte überprüfen Sie immer die Kontrollleuchte, die anzeigt, ob der Airbag ausgeschaltet ist.

WARNUNG: Verwenden Sie den Kindersitz niemals auf Sitzplätzen mit aktiven Airbags WARNUNG: Verwenden Sie den Kindersitz niemals rückwärtsgerichtet auf Fahrzeugsitzen. WARNUNG: Airbags wurden für Erwachsene entwickelt und können ernsthaft Ihr Kind bei einem Unfall gefährden.

Erlaubte und unerlaubte Positionen des Kindersitzes

Beifahrersitz (kein aktiver Airbag) Ja
Beifahrersitz (aktiver Airbag) NEIN
Rücksitz links und rechts (mit ISOFIX-Halterungen) Ja
Rücksitz mittig (ISOFIX-Halterungen) Ja
Rücksitz mittig (Drei-Punkt-Gurt) Ja
Rücksitz mittig (Zwei-Punkt-Gurt) Ja
seitlich gerichtete Sitze NEIN
rückwärtsgerichtete Sitze NEIN

Verwenden Sie den Kindersitz niemals auf Sitzplätzen mit aktiven Airbags.

Rückwärtsgerichtet 9-18 kg mit ISOFIX Einbau des Sitzes

Drücken und halten Sie zunächst den Riegel (I) unterhalb der Basis. Die Isofix Arme (H) sollten nun ausklappbar sein.

Der Rekid kann einfach mit der Rückseite zuerst in das Fahrzeug gehoben werden. Platzieren Sie den Kindersitz so, dass die Rückseite nach vorn gerichtet ist.

Hinweis: Beim Befestigen des Rekid am Vordersitz kann die Rückseite des Kindersitzes das Armaturenbrett berühren.

Anbringen der ISOFIX Halterungen

Die ISOFIX-Halterungen befinden sich zwischen dem Gelenk der Rückenlehne und der Basis des Fahrzeugsitzes.

Die mitgelieferten ISOFIX Führungen (U) helfen Ihnen die Anschlüsse zu finden und schützen zusätzlich die Polsterung des Fahrzeugs.

Stecken Sie die Isofix-Arme (H) in die Führungen und befestigen Sie diese an den Halterungen. Ein deutlicher Klick muss hörbar sein. Wenn die Anzeige (J) von rot zu grün wechselt, sind die Isofix Arme richtig gesichert. Zum Entfernen des Rekid halten Sie beide Auslöseknöpfe (M) gerdrückt.

Zum Einstellen der Neigung drücken Sie den Hebel (G) ein. Suchen Sie eine der fünf Liegepositionen aus. Wählen Sie einen möglichst aufrechten Winkel. Dabei sollte die Rückenlehne dennoch ausreichend zurückgelehnt sein, sodass der Kopf des Kindes nicht vorne fällt, sollte das Kind einschlafen. Eine Daumenregel besagt, je älter die Kinder werden, aufrechter kann der Sitz eingestellt werden. Beachten Sie auch, dass sich der Kindersitz durch liehen der Gurte etwas nach unten in den Fahrzeugsitz neigt.

Verwenden Sie den Kindersitz niemals auf Sitzplätzen mit aktiven Airbags.

Anbringen der Spanngurte

Einige Fahrzeuge verfügen bereits über Verankerungspunkte an der Sitzschiene des Vordersitzes oder an der Vorderseite des Beifahrersitzes.

Falls Ihr Fahrzeug diese Verankerungspunkte nicht hat müssen Sie die mitgelieferten Haltegurte verwenden.

Möchten Sie den Kindersitz auf dem Rücksitz befestigen, ziehen Sie das Ende des Haltegurtes entweder durch die Rückseite der Sitzschiene oder einen anderen Befestigungspunkt am Vordersitz. Der Verankerungspunkt sollte sich so nah wie möglich am Fahrzeugboden befinden. Ziehen Sie dabei den Gurt immer durch eine der Öffnungen des Bandes, sodass eine Schlaufe entsteht und ziehen Sie diese fest. Dies sollte an beiden Seiten vorgenommen werden, damit zwei Verankerungspunkte vorhanden sind.

Beim Einbau des Rekid am Vordersitz müssen die Haltegurte an der vorderen Gleitschiene befestigt werden.

Ziehen Sie die Spanngurte (N) aus dem Gurtgehäuse auf eine geeignete Länge heraus.

Prüfen Sie, ob die weiße Markierung am Gurt sichtbar ist (i). Falls nicht überkreuzen Sie die Gurte (ii).

Befestigen Sie die Spanngurte direkt an den Verankerungspunkten. Drücken Sie anschließend mit Ihrem ganzen Körpergewicht die Rückenlehne auf einer Seite fest herunter (i). Wiederholen Sie dies auch auf der anderen Seite (ii). Dadurch werden die Spanngurte gestrafft.

Verlängern Sie den Stützfuß (R) so weit wie möglich. Ziehen Sie den oberen Riegel (S) an und ziehen Sie die Stütze so weit heraus, bis sie den Fahrzeugboden berührt. Sollte die Stütze nicht lang genug sein, verwenden Sie zusätzlich den unteren Riegel. (T)

Es ist wichtig zu prüfen, dass der Stützfuß einen Winkel von mehr als 10° ausgehend von der Rückseite des Sitzes hat. Sie können dies prüfen, indem sichergestellt wird, dass das Stützbein weiter weg ist vom Sitz, als die vertikale Linie.

Drücken Sie nun erneut den Kindersitz von Seite zu Seite runter (i)(ii), damit sich die Spanngurte automatisch festziehen.

Wenn Sie den Rekid auf dem Rücksitz eingebaut haben, können Sie Ihren Vordersitz in eine komfortable Position einstellen.

Hinweis: Die Rückseite des Kindersitzes kann den Vordersitz berühren.

Befestigen des Kindes im Kindersitz

17 Drücken Sie den Auslöseknopf für den Gurt (E) und ziehen Sie die Schultergurte vorwärts (nicht die Schulterpolster), um den Gurt vollständig zu lösen.
18 Drücken Sie den roten Auslöseknopf am Gurtschloss (i) und lösen Sie den Gurt.
19 Setzen Sie Ihr Kind in den Kindersitz. Legen Sie die Arme des Kindes zwischen die Schultergurte, sodass die Gurte über der Brust und dem Bauch des Kindes hängen.
20 Ziehen Sie die Schultergurte zusammen und stecken Sie diese in das Gurtschloss.
21 Ziehen Sie den Verstellgurt (F) an. Achten Sie darauf den Gurt immer gerade und zentral anzuziehen. Dadurch wird der Gurt gestrafft und die Kopfstütze automatisch in eine angemessene Höhe heruntergezogen.

Kopfschutz durch Feststellbremse an der Kopfstütze

22 Die Kopfstütze an Ihrem Rekid ist ausgestattet mit einer Feststellbremse. Diese kann benutzt werden, um die Kopfstütze in eine fixe Position zu bringen. Um diese zu aktivieren müssen

Sie an dem Verstellgurt ziehen bis sich die Kopfstütze in der gewünschten Höhe befindet. Sie hören einen leichten "Klick", sobald die Kopfstütze eingerastet ist. Überprüfen Sie, ob die Kopfstütze nicht mehr nach unten gezogen werden kann und aktivieren Sie die Feststellbremse, indem Sie den Hebel (i) nach rechts bewegen.

WARNUNG: Ziehen Sie die Kopfstütze nicht nach oben wenn die Feststellbremse aktiviert ist.

Rückwärtsgerichtet 9-25 kg mit Fahrzeuggurt und Spanngurt

Einbau des Sitzes

2b Der Rekid kann einfach mit der Rückseite zuerst in das Fahrzeug gehoben werden. Platzieren Sie den Kindersitz so, dass die Rückseite nach vorn gerichtet ist.

3b Der Absatz (O) muss dabei über den Rand des Fahrzeugsitzes hinausragen. Die vertikale Einkerbung (Q) am Absatz sollte gleichmäßig zur Kante des Fahrzeugsitzes ausgerichtet sein. Beim Einbau in kleineren Fahrzeugen oder wenn Ihr Kind keine extra lange Beinfreiheit benötigt, können Sie den Absatz auch auf den Fahrzeugsitz stellen.

Hinweis: Beim Befestigen des Rekid am Vordersitz kann die Rückseite des Kindersitzes das Armaturenbrett berühren.

4b Zum Einstellen der Neigung drücken Sie den Hebel (G) ein. Suchen Sie eine der fünf Liegepositionen aus. Wählen Sie einen möglichst aufrechten Winkel. Dabei sollte die Rückenlehne dennoch ausreichend zurückgelehnt sein, sodass der Kopf des Kindes nicht nach vorne fällt, sollte das Kind einschlafen. Eine Daumenregel besagt, je älter die Kinder werden, umso aufrechter kann der Sitz eingestellt werden. Beachten Sie auch, dass sich der Kindersitz durch Festziehen der Gurte etwas nach unten in den Fahrzeugsitz neigt.

Befestigen des Sicherheitsgurtes

5b Öffnen Sie die Gurtsperrre (L) an beiden Seiten des Rekid. Ziehen Sie den Sicherheitsgurt vollständig heraus bis der Beckengurt etwa 70-80 cm lang ist. Ziehen Sie den Gurt durch den Schlitz (D) unterhalb des Sitzpolsters bis der Gurt auf der anderen Seite wieder herauskommt. Wenn Sie möchten, können Sie den Gurt auch über das Polster spannen.

6b Stecken Sie den Sicherheitsgurt in das Gurtschloss und ziehen Sie den Gurt fest. Sichern Sie sowohl den Hüftgurt als auch den Schultergurt in der Gurtsperre am Gurtschloss.

7b In der Gurtspere auf der anderen Seite wird nur der Hüftgurt gesichert.

Verwenden Sie den Kindersitz niemals auf Sitzplätzen mit aktiven Airbags.

Anbringen der Spanngurte

Einige Fahrzeuge verfügen bereits über Verankerungspunkte an der Sitzschiene des Vordersitzes oder an der Vorderseite des Beifahrersitzes.

8 Falls Ihr Fahrzeug diese Verankerungspunkte nicht hat müssen Sie die mitgelieferten Haltegurte verwenden.

9 Möchten Sie den Kindersitz auf dem Rücksitz befestigen, ziehen Sie das Ende des Haltegurtes entweder durch die Rückseite der Sitzschiene oder einen anderen Befestigungspunkt am Vordersitz. Der Verankerungspunkt sollte sich so nah wie möglich am Fahrzeugboden befinden. Ziehen Sie dabei den Gurt immer durch eine der Öffnungen des Bandes, sodass eine Schlaufe entsteht und ziehen Sie diese fest. Dies sollte an beiden Seiten vorgenommen werden, damit zwei Verankerungspunkte vorhanden sind.

10 Beim Einbau des Rekid am Vordersitz müssen die Haltegurte an der vorderen Gleitschiene befestigt werden.

11b Ziehen Sie die Spanngurte (N) aus dem Gurtgehäuse auf eine geeignete Länge heraus.

12b Prüfen Sie, ob die weiße Markierung am Gurt sichtbar ist (i). Falls nicht überkreuzen Sie die Gurte (ii).

13b

Befestigen Sie die Spanngurte direkt an den Verankerungspunkten. Drücken Sie anschließend mit Ihrem ganzen Körpergewicht die Rückenlehne auf einer Seite fest herunter (i). Wiederholen Sie dies auch auf der anderen Seite (ii). Dadurch werden die Spanngurte gestrafft.

14b

Verlängern Sie den Stützfuß (R) so weit wie möglich. Ziehen Sie den oberen Riegel (S) an und ziehen Sie die Stütze so weit heraus, bis sie den Fahrzeugboden berührt. Sollte die Stütze nicht lang genug sein, verwenden Sie zusätzlich den unteren Riegel. (T)

15b

Es ist wichtig zu prüfen, dass der Stützfuß einen Winkel von mehr als 10° ausgehend von der Rückseite des Sitzes hat. Sie können dies prüfen, indem sichergestellt wird, dass das Stützbein weiter weg ist vom Sitz, als die vertikale Linie.

16b

Drücken Sie nun erneut den Kindersitz von Seite zu Seite runter (i)(ii), damit sich die Spanngurte automatisch festziehen.

Wenn Sie den Rekid auf dem Rücksitz eingebaut haben, können Sie Ihren Vordersitz in eine komfortable Position einstellen.

Hinweis: Die Rückseite des Kindersitzes kann den Vordersitz berühren.

Befestigen des Kindes im Kindersitz

17

Drücken Sie den Auslöseknopf für den Gurt (E) und ziehen Sie die Schultergurte vorwärts (nicht die Schulterpolster), um den Gurt vollständig zu lösen.

18

Drücken Sie den roten Auslöseknopf am Gurtschloss und lösen Sie den Gurt.

19

Setzen Sie Ihr Kind in den Kindersitz. Legen Sie die Arme des Kindes zwischen die Schultergurte, sodass die Gurte über der Brust und dem Bauch des Kindes hängen.

20

Ziehen Sie die Schultergurte zusammen und stecken Sie diese in das Gurtschloss.

21

Ziehen Sie den Verstellgurt (F) an. Achten Sie darauf den Gurt immer gerade und zentral anzuziehen. Dadurch wird der Gurt gestrafft und die Kopfstütze automatisch in eine angemessene Höhe heruntergezogen.

Kopfschutz durch Feststellbremse an der Kopfstütze

22

Die Kopfstütze an Ihrem Rekid ist ausgestattet mit einer Feststellbremse. Diese kann benutzt werden, um die Kopfstütze in eine fixe Position zu bringen. Um diese zu aktivieren müssen

Sie an dem Verstellgurt ziehen bis sich die Kopfstütze in der gewünschten Höhe befindet. Sie hören einen leichten "Klick", sobald die Kopfstütze eingerastet ist. Überprüfen Sie, ob die Kopfstütze nicht mehr nach unten gezogen werden kann und aktivieren Sie die Feststellbremse, indem Sie den Hebel (i) nach rechts bewegen.

WARNUNG: Ziehen Sie die Kopfstütze nicht nach oben wenn die Feststellbremse aktiviert ist.

Pflege und Wartung

Der Sitzbezug ist abnehmbar und kann bei 30°C im Schonverfahren in der Waschmaschine gewaschen werden. Nicht trocknergeeignet.
Dies kann den Bezug beschädigen. Videos zum Entfernen und Anbringen des Stoffbezuges finden Sie unter www.axkid.com oder unter www.vital-innovations.de
Jedes Plastikteil des Rekid kann mit einem milden Waschmittel und Wasser gereinigt werden.
Verwenden Sie keine aggressiven Reiniger, die Lösungsmittel etc. enthalten. Dies kann zu Schäden führen und die Sicherheit des Kinderrückhaltesystems beeinträchtigen.
Alle Materialien, die im Rekid Rückhaltesystem verwendet werden sind wiederverwendbar und sollten gemäß der örtlichen und nationalen Vorschriften entsorzt werden. Fragen Sie Ihr
und solltengemäß der entlichen und nationalen Vorschriftenrentsorgt werden. Fragen Sie in- lokales Recycling-Center um Rat.
Führen Sie keine Veränderungen am Rekid Rückhaltesystem durch. Halten Sie sich genau
an die Bedienungsanleitung. Befolgen Sie die Anleitungen sorgfältig. Jegliche Reparaturen müssen durch den Hersteller oder Händler durchgeführt werden.
Wenn der Sitzbezug ersetzt werden muss, stellen Sie sicher, dass nur Originalprodukte
von Axon Kids verwendet werden. Falls andere Produkte benutzt werden, kann das Rekid
Sicherheitssystem beeinträchtigt sein. Zudem kann es im Falle eines Unfalls zu schweren
Verletzungen oder zum Tod führen.
Alle verwendeten Materialien haben eine sehr hohe UV-Beständigkeit. Dennoch ist das UV-
Licht sehr aggressiv und wird letztlich zum Verblassen des Sitzbezuges führen. Dies wird nicht
durch unsere Garantie abgedeckt, da es sich hier um normale Abnutzung handelt.

Garantie

Der Garantiezeitraum beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg gut auf. Dieser muss im Falle eines Garantieanspruchs vorgezeigt werden. Folgendes wird nicht von der Garantie abgedeckt:

• normale Abnutzung
• Schäden durch unsachgemäße Verwendung, Vernachlässigung oder Unfall
• Reparaturen durch Dritte

Rekid

Vertrieb in Deutschland durch:

Vital-Innovations (D), Ltd.

Glanstrasse 33

66887 Rammelsbach

Tel. [phone]

•
