MANUAL DE USUARIO Rekid Axkid

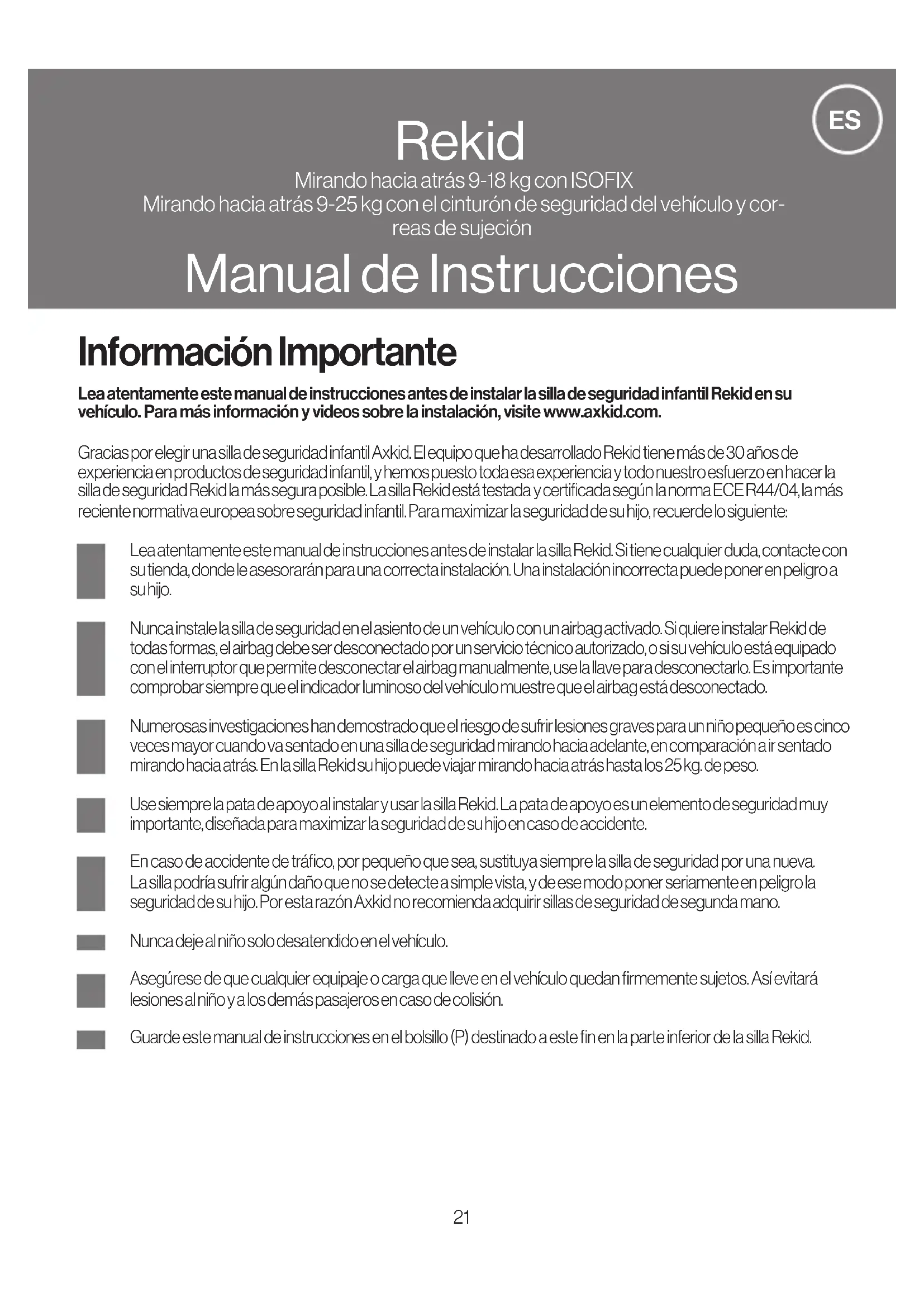

Lea atentamente este manual de instrucciones antes de instalar la silla Rekid. Si tiene cualquier duda, contacte con su tienda, donde le asesorarán para una correcta instalación. Una instalación incorrecta puede poner en peligro a su hijo.Nunca instale la silla de seguridad en el asiento de un vehículo con un airbag activado. Si quiere instalar Rekid de todas formas, el airbag debe ser desconectado por un servicio técnico autorizado, o si su vehículo está equipado con el interruptor que permite desconectar el airbag manualmente, use la llave para desconectarlo. Es importante comprobar siempre que el indicador luminoso del vehículo muestre que el airbag está desconectado.Numerosas investigaciones han demostrado que el riesgo de sufrir lesiones graves para un niño pequeño es cinco veces mayor cuando va sentado en una silla de seguridad mirando hacia adelante, en comparación a ir sentado mirando hacia atrás. En la silla Rekid su hijo puede viajar mirando hacia atrás hasta los 25 kg. de peso.Use siempre la pata de apoyo al instalar y usar la silla Rekid. La pata de apoyo es un elemento de seguridad muy importante, diseñada para maximizar la seguridad de su hijo en caso de accidente.En caso de accidente de tráco, por pequeño que sea, sustituya siempre la silla de seguridad por una nueva. La silla podría sufrir algún daño que no se detecte a simple vista, y de ese modo poner seriamente en peligro la seguridad de su hijo. Por esta razón Axkid no recomienda adquirir sillas de seguridad de segunda mano. Nunca deje al niño solo desatendido en el vehículo.Asegúrese de que cualquier equipaje o carga que lleve en el vehículo quedan rmemente sujetos. Así evitará lesiones al niño y a los demás pasajeros en caso de colisión.Guarde este manual de instrucciones en el bolsillo (P) destinado a este n en la parte inferior de la silla Rekid.Lea atentamente este manual de instrucciones antes de instalar la silla de seguridad infantil Rekid en su vehículo. Para más información y videos sobre la instalación, visite www.axkid.com. Gracias por elegir una silla de seguridad infantil Axkid. El equipo que ha desarrollado Rekid tiene más de 30 años de experiencia en productos de seguridad infantil, y hemos puesto toda esa experiencia y todo nuestro esfuerzo en hacer la silla de seguridad Rekid la más segura posible. La silla Rekid está testada y certicada según la norma ECE R44/04, la más reciente normativa europea sobre seguridad infantil. Para maximizar la seguridad de su hijo, recuerde lo siguiente: Información Importante Rekid Manual de Instrucciones Mirando hacia atrás 9-18 kg con ISOFIX Mirando hacia atrás 9-25 kg con el cinturón de seguridad del vehículo y cor- reas de sujeción22 Partes A Reposacabezas L Base B Arnés interno de 5 puntos M Botón para soltar ISOFIX C Broche del arnés interno N Sistema de sujeción por medio de correas

Ranura para el cinturón de seguridad O Alzas

Palanca de ajuste del arnés interno de 5 puntos P Bolsillo para guardar el manual de instrucciones

Correa de ajuste del arnés interno de 5 puntos Q Señal de línea vertical

Palanca de ajuste de la inclinación de la silla de seguridad R Pata de apoyo

Brazos del sistema de sujeción ISOFIX S Botón superior de ajuste de la pata de apoyo I Palanca de ajuste para ISOFIX T Botón inferior de ajuste de la pata de apoyo J Indicador ISOFIX U Manguitos de guía para el montaje con ISOFIX (x2)

Pinza de sujeción del cinturón de seguridad V Correas de sujeción inferiores (x2) Índice La silla de seguridad infantil Rekid puede usarse a partir de los seis meses de edad del niño, o desde que el niño puede sentarse solo sin apoyo, hasta la edad de seis años aproximadamente. Esta silla de seguridad puede ser instalada de dos maneras diferentes, dependiendo de la edad y la altura del niño. Partes 22 Instalación correcta e incorrecta de la silla de seguridad 23 Mirando hacia atrás 9-18 kg con ISOFIX Axkid recomienda esta instalación si su vehículo está equipado con sistemas de sujeción ISOFIX y su hijo pesa entre 9-18 kg. 24-26 Mirando hacia atrás 9-25 kg con el cinturón de seguridad del vehículo y correas de sujeción Axkid recomienda esta instalación cuando el vehículo no tiene sistemas de sujeción ISOFIX. En este caso, Rekid se instala con el cinturón de seguridad de tres puntos del vehículo, cuando el niño pesa entre 9-25 kg. 26-29 Cuidado y mantenimiento 29 Garantía 2923 Rekid puede usarse mirando hacia atrás en cualquier asiento del vehículo que tenga ISOFIX o cinturón de seguridad de tres puntos (i), y el airbag debe estar siempre desactivado. No usar Rekid con un cinturón de seguridad de dos puntos (ii). IMPORTANTE: Si desea instalar Rekid en un asiento con airbag, el airbag debe ser desconectado por un servicio técnico autorizado. Algunos vehículos están equipados con un interruptor que permite desconectar el airbag manualmente. Es importante comprobar siempre que el indicador luminoso del vehículo muestre que el airbag está desconectado. ADVERTENCIA: No instale nunca la silla de seguridad en un asiento del vehículo con el airbag activado. ADVERTENCIA: No instale nunca la silla de seguridad en asientos que estén mirando en sentido contrario o de lado. ADVERTENCIA: Los airbags están diseñados para los adultos, y pueden lesionar gravemente al niño en caso de accidente. Instalación correcta e incorrecta de la silla de seguridad Rekid:

• El Reglamento General de Circulación en España, en su artículo 117, establece la prohibición de circular con menores de estatura igual o inferior a 135 centímetros situados en los asientos delanteros del vehículo, salvo excepciones.

Asiento delantero o del copiloto (airbag desconectado) NO / Sí * Asiento delantero o del copiloto (airbag conectado) NO * Asientos traseros izquierdo y derecho (con ISOFIX) Sí Asiento trasero central (con ISOFIX) Sí Asiento trasero central (con cinturón de seguridad de 3 puntos) Sí Asiento trasero central (con cinturón de seguridad de 2 puntos) NO Asientos mirando de lado NO Asientos mirando hacia atrás NO Instalación Correcta E Incorrecta De La Silla De Seguridad Nunca instale una silla de seguridad en un asiento del vehículo que tenga el airbag activado.24 Para comenzar, presione y mantenga presionada la palanca de ajuste para ISOFIX (I). Ahora podrá desplegar los brazos para ISOFIX (H). La manera más fácil de instalar la silla Rekid en el vehículo es metiendo primero el respaldo. Coloque la silla Rekid en el asiento del vehículo de forma que el respaldo de Rekid mire hacia la parte delantera del vehículo. Los dos manguitos de guía para ISOFIX están situados en el recodo entre el respaldo y el asiento del vehículo. Los manguitos ISOFIX extra (U) suministrados con la silla Rekid pueden ayudarle a encontrar los enganches de ISOFIX, y también protegen la tapicería del vehículo. Inserte y empuje los brazos ISOFIX (H) en los manguitos y fíjelos en los enganches para ISOFIX. Cuando oiga un “clic” y ambos indicadores ISOFIX (J) estén de color verde, la instalación será correcta. Si quiere quitar la silla de seguridad Rekid, mantenga pulsados ambos botones para soltar ISOFIX (M). Para ajustar el ángulo de inclinación de Rekid, presione la palanca de ajuste de inclinación (G) y elija una de las tres posiciones de inclinación. El ángulo de inclinación debe ser el más vertical posible en todo momento, siempre que el niño pueda sujetar su cabeza por sí solo, y la inclinación debe ser suciente para que la cabeza del niño no caiga hacia adelante si se queda dormido. La regla general es que cuanto mayor es el niño, más verticalidad puede tener la silla de seguridad. Tenga en cuenta que la silla se inclinará ligeramente al instalarla y hundirse en el asiento del vehículo cuando la sujetamos con las correas de sujeción. Cómo Instalar La Silla De Seguridad Rekid Cómo Instalar Los Brazos De ISOFIX Mirando Hacia Atrás 9-18 Kg Con ISOFIX

Nunca instale una silla de seguridad en un asiento del vehículo que tenga el airbag activado.25 Algunos vehículos traen de serie puntos de anclaje en los rieles de los asientos delanteros. Si su vehículo no trae de serie esos puntos de anclaje, debe usar las correas de sujeción inferiores suministradas con Rekid, para crear los puntos de anclaje. Si instala Rekid en el asiento trasero del vehículo, inserte el broche de la correa de sujeción bien en la parte trasera de los rieles de los asientos delanteros, bien en el recodo entre el respaldo y el asiento delantero. El punto de anclaje debe estar lo más cerca posible del suelo. Luego, inserte el broche de la correa por la abertura lateral más cercana en la propia correa, para hacer un nudo corredizo, y tire rmemente. Debe repetir esto en ambos lados, para crear dos puntos de anclaje. No aplicable en España Tire de la correa de sujeción superior (N) hasta obtener la longitud apropiada. Compruebe que las marcas blancas en las correas (i) estén visibles. Si no puede ver las marcas blancas, pruebe a cruzar las correas (ii) para darles longitud adicional, y así poder ver dichas marcas blancas. Enganche las correas de sujeción superiores directamente en los dispositivos de anclaje que el vehículo trae de serie (o en las correas de sujeción inferiores si las va a usar). Presione fuertemente la silla hacia abajo apoyándose en la parte superior de la silla, primero en un lado (i) y luego en el otro lado (ii). Al hacer esto, es importante que eche todo el peso de su cuerpo sobre la silla, para que las correas se tensen automáticamente todo lo posible. Esta es la primera acción para tensar las correas de sujeción superiores. Despliegue la pata de apoyo (R) hasta su máxima longitud. Mueva el botón superior de ajuste (S) para desbloquear la parte superior de la pata de apoyo y extiéndala hasta que toque el suelo del vehículo. Si la pata de apoyo no llega al suelo, repita la operación con el botón inferior de ajuste (T). Es importante comprobar que el ángulo de la pata de apoyo respecto al respaldo de Rekid es superior a 10° . Puede comprobarlo asegurándose de que la pata de apoyo esté más alejada del asiento del vehículo que la señal de línea vertical. Vuelva a presionar Rekid hacia abajo y en ambos lados (i)(ii), para que las correas se terminen de tensar automáticamente. Si ha instalado Rekid en el asiento trasero del vehículo, ahora puede mover el asiento delantero del piloto o del copiloto hasta una posición cómoda. Nota: Es posible, pero no necesario, que al instalar Rekid en el asiento trasero del vehículo, el respaldo de Rekid toque el respaldo del asiento delantero. Cómo Instalar Las Correas De Sujeción Inferiores (Incluidas Al Comprar Rekid)

11a 12a 13a 14a 15a 16a26 La manera más fácil de instalar la silla Rekid en el vehículo es metiendo primero el respaldo. Coloque la silla Rekid en el asiento del vehículo de forma que el respaldo de Rekid mire hacia la parte delantera del vehículo. Las alzas (O) de la silla de seguridad deben estar apoyadas sobre el borde del asiento del vehículo. La señal de línea vertical (Q) del alza debe alinearse verticalmente con el extremo del asiento del vehículo. Si usted tiene un vehículo pequeño, o si su hijo es aún pequeño y no necesita espacio adicional para las piernas, puede instalar Rekid con las alzas encima del asiento del vehículo, lo cual le permitirá además reclinar la silla un poco más. Cómo Instalar La Silla De Seguridad Rekid Mirando Hacia Atrás 9-25 Kg Con El Cinturón De Seguridad Del Vehículo Y Correas De Sujeción

Nunca instale una silla de seguridad en un asiento del vehículo que tenga el airbag activado. El reposacabezas de su silla de seguridad Rekid viene equipado con un freno. Puede usar el freno si quiere mantener jo el reposacabezas a una determinada altura. Para activar el freno, tire de la correa de ajuste del arnés interno hasta que el reposacabezas quede a la altura deseada, entonces oirá un “click” en el reposacabezas que signicará que este ha quedado bloqueado en esa posición. Compruebe que el reposacabezas no puede bajar más, y active el freno moviendo la palanca (i) en el reposacabezas hacia la derecha. ADVERTENCIA: Nunca suba el reposacabezas con el freno activado. Cómo Sentar Al Niño En La Silla Rekid Freno Del Reposacabezas Presione la palanca de ajuste del arnés interno (E) y tire de los tirantes hacia delante (no de las almohadillas para hombros), para soltar el arnés completamente. Presione el botón rojo del broche del arnés interno (i) y desabroche el arnés. Siente al niño en la silla de seguridad Rekid. Coloque los brazos del niño entre los tirantes de los hombros, de modo que los tirantes cuelguen sobre su pecho y estómago. Junte los tirantes de los hombros y abróchelos en el broche del arnés, entre las piernas del niño. Tire de la correa de ajuste del arnés interno (F). Es importante que al tensarla, siempre tire de esta correa en línea recta y horizontal. Esto hará que el arnés se tense y el reposacabezas baje automáticamente hasta la altura apropiada.

Para ajustar el ángulo de inclinación de Rekid, presione la palanca de ajuste de inclinación (G) y elija una de las tres posiciones de inclinación. El ángulo de inclinación debe ser el más vertical posible en todo momento, siempre que el niño pueda sujetar su cabeza por sí solo, y la inclinación debe ser suciente para que la cabeza del niño no caiga hacia adelante si se queda dormido. La regla general es que cuanto mayor es el niño, más verticalidad puede tener la silla de seguridad. Tenga en cuenta que la silla se inclinará ligeramente al instalarla y hundirse en el asiento del vehículo cuando la sujetamos con las correas de sujeción. Abra las pinzas de sujeción del cinturón de seguridad (K) a ambos lados de la silla Rekid. Tire del cinturón de seguridad hasta que la cinta tenga como mínimo 70-80 cm. de longitud. Pase el cinturón de seguridad por la ranura para el cinturón de seguridad (D) y empújelo de un lado a otro por debajo de la tela, en el hueco entre la funda de tela y el chasis de la silla Rekid, hasta que salga por la otra ranura para el cinturón de seguridad en el otro lado. Si lo preere, puede tirar del cinturón de seguridad y pasarlo de un lado a otro por encima de la tela, hasta llegar a la otra ranura para el cinturón de seguridad en el otro lado (D). Abroche el cinturón de seguridad. Tire con fuerza del cinturón de seguridad para que quede tenso y no quede ojo ningún tramo del cinturón. A continuación sujete ambos, el cinturón de cadera y el cinturón de hombro, con la pinza de sujeción más cercana al broche del cinturón de seguridad del vehículo. En la pinza de sujeción del lado contrario sólo tiene que sujetar el cinturón de cadera. Cómo Abrochar El Cinturón De Seguridad Del Vehículo

Algunos vehículos traen de serie puntos de anclaje en los rieles de los asientos delanteros. Si su vehículo no trae de serie esos puntos de anclaje, debe usar las correas de sujeción inferiores suministradas con Rekid, para crear los puntos de anclaje. Si instala Rekid en el asiento trasero del vehículo, inserte el broche de la correa de sujeción bien en la parte trasera de los rieles de los asientos delanteros, bien en el recodo entre el respaldo y el asiento delantero. El punto de anclaje debe estar lo más cerca posible del suelo. Luego, inserte el broche de la correa por la abertura lateral más cercana en la propia correa, para hacer un nudo corredizo, y tire rmemente. Debe repetir esto en ambos lados, para crear dos puntos de anclaje. No aplicable en España Tire de la correa de sujeción superior (N) hasta obtener la longitud apropiada. Compruebe que las marcas blancas en las correas (i) estén visibles. Si no puede ver las marcas blancas, pruebe a cruzar las correas (ii) para darles longitud adicional, y así poder ver dichas marcas blancas. Cómo Instalar Las Correas De Sujeción Inferiores (Incluidas Al Comprar Rekid)

11b 12b28 Cómo Sentar Al Niño En La Silla Rekid Presione la palanca de ajuste del arnés interno (E) y tire de los tirantes hacia delante (no de las almohadillas para hombros), para soltar el arnés completamente. Presione el botón rojo del broche del arnés interno (i) y desabroche el arnés. Siente al niño en la silla de seguridad Rekid. Coloque los brazos del niño entre los tirantes de los hombros, de modo que los tirantes cuelguen sobre su pecho y estómago. Junte los tirantes de los hombros y abróchelos en el broche del arnés, entre las piernas del niño. Tire de la correa de ajuste del arnés interno (F). Es importante que al tensarla, siempre tire de esta correa en línea recta y horizontal. Esto hará que el arnés se tense y el reposacabezas baje automáticamente hasta la altura apropiada.

Enganche las correas de sujeción superiores directamente en los dispositivos de anclaje que el vehículo trae de serie (o en las correas de sujeción inferiores si las va a usar). Presione fuertemente la silla hacia abajo apoyándose en la parte superior de la silla, primero en un lado (i) y luego en el otro lado (ii). Al hacer esto, es importante que eche todo el peso de su cuerpo sobre la silla, para que las correas se tensen automáticamente todo lo posible. Esta es la primera acción para tensar las correas de sujeción superiores. Despliegue la pata de apoyo (R) hasta su máxima longitud. Mueva el botón superior de ajuste (S) para desbloquear la parte superior de la pata de apoyo y extiéndala hasta que toque el suelo del vehículo. Si la pata de apoyo no llega al suelo, repita la operación con el botón inferior de ajuste (T). Es importante comprobar que el ángulo de la pata de apoyo respecto al respaldo de Rekid es superior a 10° . Puede comprobarlo asegurándose de que la pata de apoyo esté más alejada del asiento del vehículo que la señal de línea vertical. Vuelva a presionar Rekid hacia abajo y en ambos lados (i)(ii), para que las correas se terminen de tensar automáticamente. Si ha instalado Rekid en el asiento trasero del vehículo, ahora puede mover el asiento delantero del piloto o del copiloto hasta una posición cómoda. Nota: Es posible, pero no necesario, que al instalar Rekid en el asiento trasero del vehículo, el respaldo de Rekid toque el respaldo del asiento delantero. Cómo Instalar Las Correas De Sujeción Inferiores (Incluidas Al Comprar Rekid) 13b 14b 15b 16b29 El reposacabezas de su silla de seguridad Rekid viene equipado con un freno. Puede usar el freno si quiere mantener jo el reposacabezas a una determinada altura. Para activar el freno, tire de la correa de ajuste del arnés interno hasta que el reposacabezas quede a la altura deseada, entonces oirá un “click” en el reposacabezas que signicará que este ha quedado bloqueado en esa posición. Compruebe que el reposacabezas no puede bajar más, y active el freno moviendo la palanca (i) en el reposacabezas hacia la derecha. ADVERTENCIA: Nunca suba el reposacabezas con el freno activado. Freno Del Reposacabezas

Cuidado Y Mantenimiento La funda de la silla de seguridad Rekid puede quitarse y lavarse a máquina a 30º C usando el programa de lavado para prendas delicadas. No use secadora, ya que esto puede dañar el tejido y hacer que el relleno se separe de la tela. En nuestra web www.axkid.com puede ver videos explicando cómo quitar y poner la funda. Los componentes de plástico de la silla Rekid pueden ser limpiados con agua y detergente suave. No use para su limpieza productos químicos agresivos que contengan disolventes, porque estos puede dañar el plástico y comprometer la seguridad de la silla. Todos los materiales usados en la fabricación de la silla Rekid son reciclables y deben ser reciclados y eliminados según su legislación local. Pregunte a su centro de reciclaje más cercano sobre el reciclaje de este producto. No haga ninguna reparación ni ajuste a la silla Rekid, excepto los descritos en este manual de instrucciones. Siga atentamente las instrucciones de este manual. En caso de reparación, esta debe ser hecha solo por el fabricante o el distribuidor. Si tiene que sustituir la funda de la silla de seguridad Rekid, asegúrese de usar solo productos originales de Axkid. Si usa productos de otros fabricantes, el sistema de seguridad Rekid puede verse afectado, lo que puede ocasionar al niño lesiones graves e incluso la muerte en caso de accidente. Todos los materiales usados en la fabricación de la silla Rekid tienen muy alta resistencia a la luz ultravioleta UV. Sin embargo, la radiación ultravioleta del sol es muy agresiva y a la larga puede afectar al color del tejido de la silla. Esto no está cubierto por la garantía, ya que se considera un desgaste normal del producto. Garantía La silla de seguridad infantil Rekid está cubierta por una garantía de 24 meses desde la fecha de compra. Guarde el ticket de compra y lleve la silla a la tienda donde la adquirió en caso de reclamación de la garantía. La garantía no cubre:

• El desgaste normal del producto.

• Daños producidos por un uso incorrecto del producto, negligencia o accidente.

• Reparaciones hechas por terceras personas.30

Distribuido en España por Distribuciones Independent Marketing S.L. Pol. La Léala, Calle Santo Tomas, 8 29631 Arroyo de la Miel, Málaga Tel:(+34) 902 111 881
