OTF 801 - Fläkt OK - Gratis bruksanvisning och manual

Produkttyp	Golvfläkt
Märke	OK
Modell	OTF 801
Totalhöjd	800 mm
Vikt	2,4 kg
Strömförsörjning	220-240 V ~ 50 Hz
Märkeffekt	45 W
Maximalt luftflöde	20,88 m³/min
Ljudnivå	56,3 dB(A)
Lufthastighet	2,2 m/s
Servicevärde	0,55 (m³/min)/W
Antal hastigheter	3
Oscillationsfunktion	Ja
Komponenter	Fläktkropp, fot (2 delar), galler, strömkabel, skruvar
Montering	Montera foten med skruvar, skruvmejsel medföljer inte
Avsedd användning	Luftcirkulation i ett inomhusrum
Underhåll och rengöring	Koppla ur före rengöring; mjuk trasa och milt rengöringsmedel; doppa inte i vatten
Säkerhet	Använd inte nära vatten; täck inte; stoppa inte in föremål; koppla ur om inte används
Reparerbarhet	Reparationer endast av auktoriserad serviceverkstad
Standby-förbrukning	0 W
Medföljande tillbehör	Monteringsskruvar
Garanti	Se tillverkarens villkor

Vanliga frågor - OTF 801 OK

Hur monterar jag fläkten OTF 801?

Montera foten genom att först fästa den bakre delen och sedan den främre delen med de medföljande skruvarna, med hjälp av en skruvmejsel (medföljer inte). Se till att strömkabeln placeras i den avsedda öppningen. Anslut produkten först när den är helt monterad.

Hur sätter jag på och justerar hastigheten?

Anslut produkten. Vrid reglaget till läge 1, 2 eller 3 för att slå på och välja hastighet. För att stänga av, vrid till OFF (AV).

Hur aktiverar jag oscillationen?

Vrid reglaget till läget med dubbelpilen (mellan 1 och 3) för att aktivera oscillationen. För att stoppa, vrid tillbaka till en fast hastighet eller till OFF.

Kan jag använda fläkten utomhus?

Nej, denna fläkt är endast avsedd för användning i torra inomhusmiljöer. Använd den inte utomhus eller nära vatten (pool, badkar, etc.).

Hur rengör jag fläkten?

Koppla alltid ur apparaten före rengöring. Använd en mjuk trasa och vid behov ett milt rengöringsmedel. Sänk aldrig ner fläkten i vatten och låt inte vatten tränga in i motorn. Torka alla delar noggrant innan förvaring.

Vad gör jag om fläkten inte fungerar?

Kontrollera först att apparaten är korrekt ansluten och att uttaget har ström. Se till att reglaget är i ett hastighetsläge. Om problemet kvarstår, koppla ur den och kontakta en auktoriserad serviceverkstad.

Fläkten låter, är det normalt?

Maximal ljudnivå är 56,3 dB(A), vilket är normalt för en fläkt. Om ljudet är överdrivet eller onormalt, kontrollera att skruvarna är ordentligt åtdragna och att inget blockerar bladen.

Kan jag låta fläkten vara på hela natten?

Det rekommenderas inte att lämna apparaten utan uppsikt under långa perioder. Koppla ur den om den inte används en längre tid. Undvik långvarig exponering av barn eller äldre för kallt luftdrag.

Hur förvarar jag fläkten?

Rengör och torka den noggrant. Förvara den på en ren, torr och sval plats, utom räckhåll för barn och djur.

Var hittar jag reservdelar?

Kontakta auktoriserad serviceverkstad eller återförsäljaren. Användning av delar som inte rekommenderas av tillverkaren kan ogiltigförklara garantin.

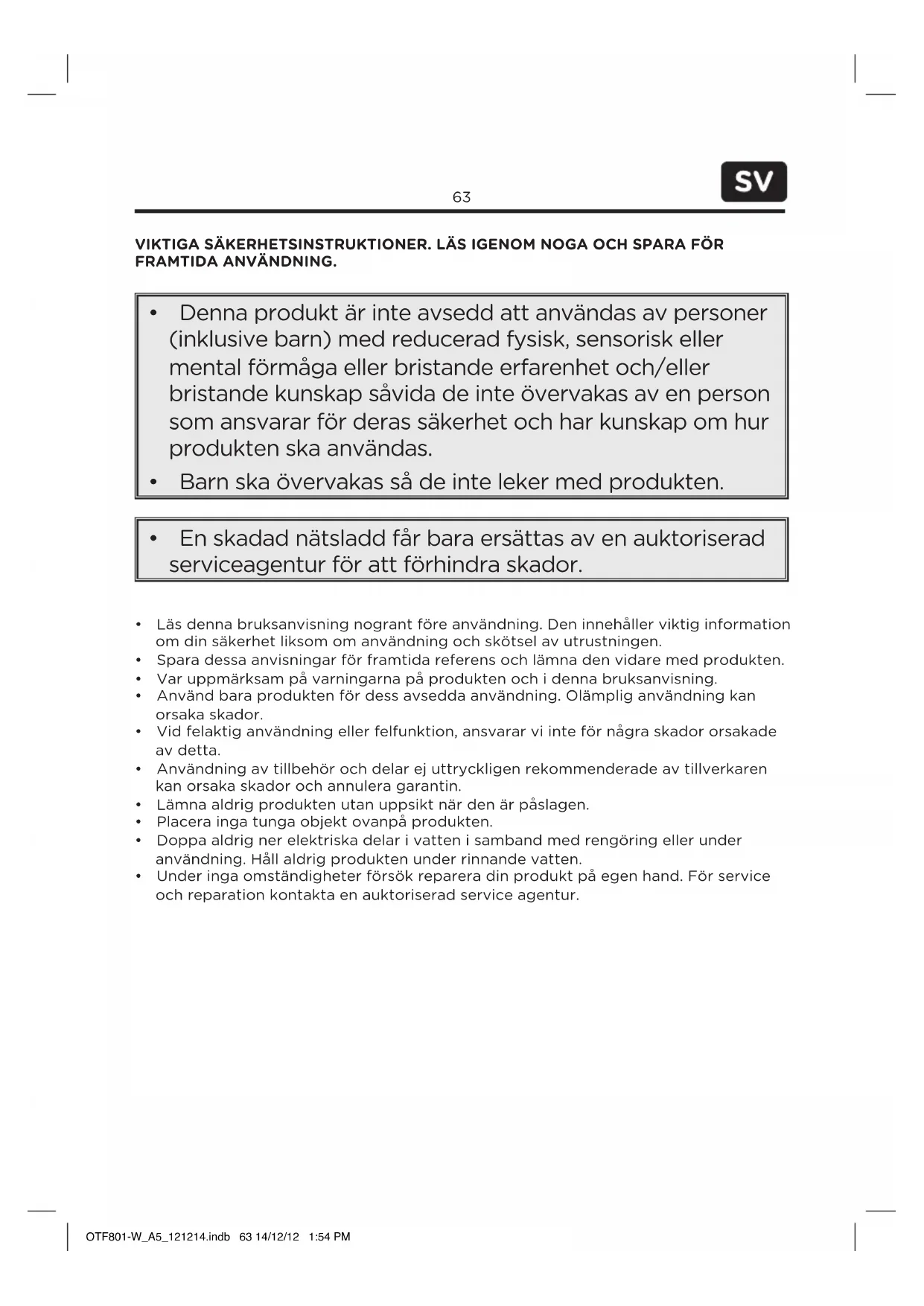

BRUKSANVISNING OTF 801 OK

• Denna produit ar inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller bristande kunskap savida deinte overvakas av en person som ansvarar for deras sakerhet och har kunskap om hurprodukten ska användas.

Barn ske overvakas sa deinte leker med Produkten.

• En skadad natsladd fär bara ersättas av en auktoriserad serviceagentur for att ∀fRHindra skador.

• Läs denna bruksanvising nogrant fore användning. Den innehäller viktig information om din sökerhet liksom om användning och skötsel av utrustningen.

• Spara dessa anvisningar for fremtida referens och lamna den vidare medprodukten.
  Var uppmarksam pa varningarna pa produkten och i denna braksanvising.
• Använd baraprodukten für dess avsedda användning. Olamplig användning kan orsaka skador.
• Vid felaktig användning eller felfunktion, ansvarar vi inte För Nägra skador orsakade av detta.
• Användning av tillbehör och delar ej uttryckligen rekommanderade av tillverkarenkan orsaka skador och annulera garantin.
• Lämna aldrigprodukten utan uppsikt nar den ar pascalagen.
• Placera inga tunga objekt ovanpåprodukten.
• Doppa aldrig ner elektriska delar i vatten i samband med rengöring eller under användning. Håll aldrigprodukten under rinnande vatten.
• Under inga omständigheter forsök reparera din produkt på egen hand. För service och reparation kontakta en auktoriserad service agentur.

SV

Natspanninger maste stämma med informationen som anges pa etiketten pa Produkten.
- Nätkontakten används som urkopplingsenhet. Se till att kontakten ar i Funktionsdugligt tillständ.
- Det är bara genom att dra ut kontakten frän uttaget som produiten kan helt koplas bort frän huvudnätet.
Undvik skador pa natsladden som kan orsakas av knutar ell er kontakt med skarpa horn.
- Hållprodukten inklusive natsladden och kontakten borta frän alla värmekällor som tex ugnar, värmeplattor och andra varma objekt/föremål.
- Dra bara ut kontakten fran vagguttaget med kontakten själva. Dra inte i natsladden.
- Dra Först ut nätkontakten innan tillbehör monteras eller tas bort och före rengöring samt vid felfunktion.
- Om kontakten eller höljet på produit er skadat aller omprodukten tappats fär produits inte användas innan den kontrollerats av en auktoriserad service representant.
- Ställprodukten på en plan, stabil och halksaker yta.
- Använd endastennaprodukti torra inomhusmiljoer och aldrig utomhus.
- Varning! Använd inteenna produit nara vatten eri fuktiga miljöer, t.ex. en fuktig källare erler bredvid en bassäng erler att badkar.
- Hallenna produit borta fran alla varmekallor, som t. ex. ugnar, kokplattor och andra varmalstrande apparater/foremal.
Skydda denna produit fr'an extrem hetta och kyla, direkt solljus och smuts.
- Ta inte bort skyddet, och stick aldrig in nagra foremål nr apparaten används.
- Innan du rengör apparaten skä du Först lata den stanna helt och sedan koppla ur den fran elnätet.
Foratt undvika overhettning farprodukteninte overtackas.
- Små barn och äldre manniskor bör inte utsättas for kalla luftströmmar under en langre tid.
- Hall Produktien borta fran losa foremal, sasom vaxter, gardiner etc.
- Produktken fär endast anslutas till elnätet nar den är helt fardigmonterad.

GRATTIS

Tack for att du har valt att koa en ok. produkt. Läs noga igenom braupsanvisningen och forvara den for framtida behov.

AVSEDD ANVÄNDNING

Produkten ar endast avsedd for att skapa luftcirkulation i ett rum. Använd endastprodukten enligtenna bruksanvisning. All annan användning kan leda till materiella skador erer personskador.

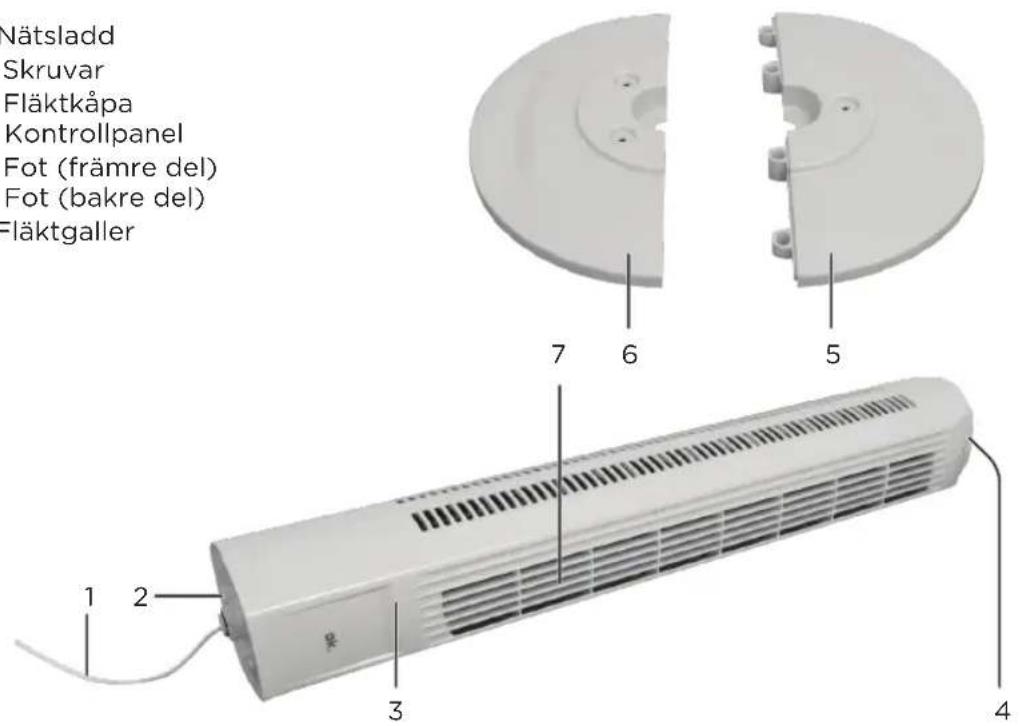

DELAR

Produkten kan finnas i olika farger.

1. Natsladd
2. Skruvar
3. Flaktkapa
4. Kontrollpanel
5. Fot (främre del)
6. Fot (bakredel)
7. Flaktgaller

IHOPSÄTTNING OCH MONTERING

123

Skruva loss skruvarna fran nederdelen med en skruvmejsel (ingar ej).

Fast den bakre delen av foten, sa att skruvhalen passar in. Satt i skruvarna och dra at med en skruvmejsel.

Fast den främre delen av foten sa att skruvhalen passar in mot halen i den bakre delen av foten. Satt i skruvarna och dra at med en skruvmejsel.

4

Se till att natsladden ar korrekt monterad genom den avsedda oppningen.

5

Placera flakten pa en stabil och plan yta.

WARNING

• Produktten fär inte anslutas till elnätet forrän den ar helt fardigmonterad.
  Flakten fär inte tas isär under användning, allman vard, rengöring eller underhäll.
• Produktten fãr aldrig användasutan stödet ellert horsonteltläge.

ANVÄNDNING

1

2

3

Anslutprodukten till elnatet.

Fläktfunktion: Satt pa fläkten genom att välja hastighet 1-3. Stäng av genom att vrida till OFF (AV).

Svängningsfunktion: Satt pa flakten genom att valja hastighet 1-3 (med dubbel pil). Stang av genom att vrida till OFF (AV).

WARNING

Skyddet maste vara helt stangt narprodukten anvands.
- Stick aldrig in dina fingrar erller nagra foremål skyddet under användning.
- Dra ur kontakten om fläkten inte sca användas under en tid.

RENGÖRING OCH VÄRD

• Varning! Innan du rengör apparaten sku du Först lata den stanna helt och sedan koppla ur den fran elnätet.
• Använd en mjuk trasa für rengöring. Om smutsen och Föroreningarna är svåra att tabort kan du använda ett milt rengöringsmedel.
• Använd inte losningsmedel, slipande medel, metallföremål erler hårda borstar till rengöringen.
• Sank inte ner fläkten i vatten eller nàgon annan vätska. Låt inte vatten droppa på ell erneri fläktens motorenhet.
• Torka alla delar noggrant fore forvaring.
• Forvara flakten på en sval, torr och ren plats, utom räckhäll För barn och sällskapsdjur.

SPECIFICATIONER

Märkspänning: 220 - 240 V\~, 50 Hz / Märkeffekt: 45 W

Höjd: 800 mm / Vikt: cirka 2,4 kg

Beskrivning Symbol Värde Enhet
Maximal fläktkapacitet F20.88 m			3/min
Fläktens ingående effekt P37.9 W
Driftsvärde SV 0.55 (m			3/min)/W
Effektforbrukning i standby-läge	PSB	0	W
Fläktens ljudniva	LWA	56.3	dB(A)
Maximal lufthastighet	c	2.2	m/s
Mätstandard für driftsvärde	COMMISSION REGULATION (EU) No 206/2012 IEC 60879:1986 + (corr. 1992) EN 60704-2-7:1998 EN 60704-1:2010 EN 50564:2011
Kontaktuppgifter für mer information	Imtron GmbH Wankelstrasse 5 D-85046

AVYTTRING

Denna apparat fär inte kastas med hushållsavfallet. Lämna in den pa Återvinningsstationen for Återvinning av elektroniskt och elektriskt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din Återförsäljare eller lokala myndigheter for mer information.

OTF801-W.12.12.14(1.5)

Imtron GmbH

Wankelstrasse 5

D-85046 Ingolstadt
