BRUKSANVISNING XRSS 687 BW BB AMANA

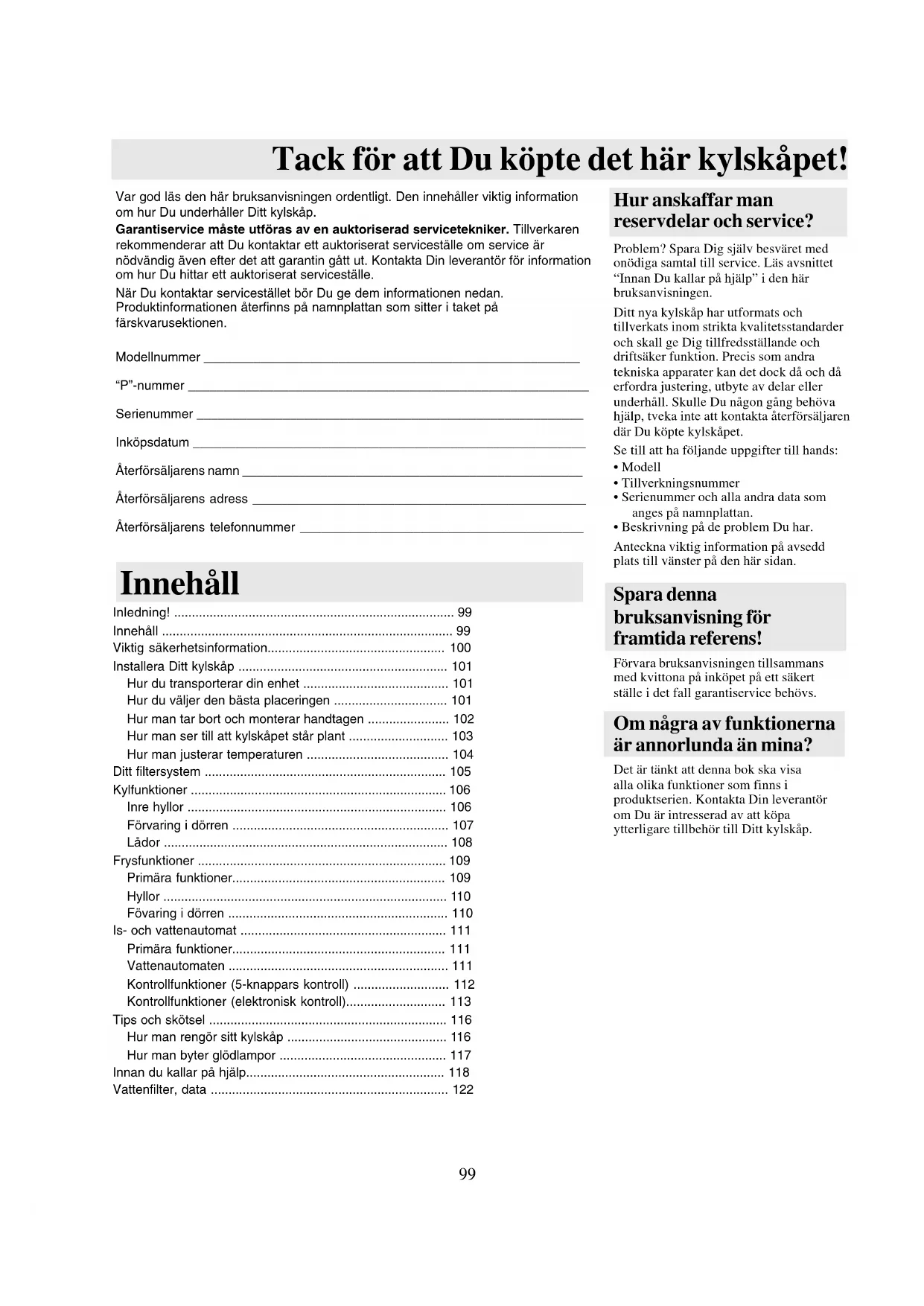

Tack för att Du köpte det här kylskåpet!

Var god läs den här bruksanvisningen ordentligt. Den innehåller viktig information om hur Du underhåller Ditt kylskåp.

Garantiservice måste utföras av en auktoriserad servicetekniker. Tillverkaren rekommenderar att Du kontaktar ett auktoriserat serviceställe om service är nödvändig även efter det att garantin gått ut. Kontakta Din leverantör för information om hur Du hittar ett auktoriserat serviceställe.

När Du kontaktar servicestället bör Du ge dem informationen nedan. Produktinformationen återfinns på namnplattan som sitter i taket på färskvarusektionen.

Modellnummer

“P”-nummer ____

Serienummer

Inköpsdatum ____

Återförsäljarens namn ____

Återförsäljarens adress

Återförsäljarens telefonnummer ____

Innehåll

Inledning! 99

Innehåll 99

Viktig säkerhetsinformation.... 100

Installera Ditt kylskåp 101

Hur du transporterar din enhet 101

Hur du väljer den bästa placeringen 101

Hur man tar bort och monterar handtagen 102

Hur man ser till att kylskåpet står plant 103

Hur man justerar temperaturen 104

Ditt filtersystem 105

Kylfunktioner 106

Inre hyllor 106

Förvaring i dörren 107

Lådor 108

Frysfunktioner 109

Primära funktioner.... 109

Hyllor 110

Fövaring i dörren 110

Is- och vattenautomat 111

Primära funktioner.... 111

Vattenautomaten 111

Tips och skötsel 116

Hur man rengör sitt kylskåp 116

Hur man byter glödlampor 117

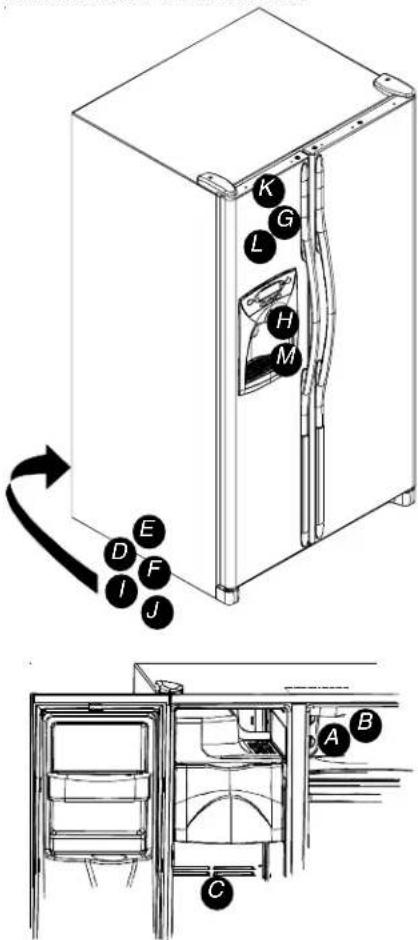

Innan du kallar på hjälp.... 118

Vattenfilter, data 122

Hur anskaffar man reservdelar och service?

Problem? Spara Dig själv besväret med onödiga samtal till service. Läs avsnittet "Innan Du kallar på hjälp" i den här bruksanvisningen.

Ditt nya kylskåp har utformats och tillverkats inom strikta kvalitetsstandarder och skall ge Dig tillfredsställande och driftsäker funktion. Precis som andra tekniska apparater kan det dock då och då erfordra justering, utbyte av delar eller underhåll. Skulle Du någon gång behöva hjälp, tveka inte att kontakta återförsäljaren där Du köpte kylskåpet.

Se till att ha följande uppgifter till hands:

- Modell

• Tillverkningsnummer

- Serienummer och alla andra data som anges på namnplattan.

- Beskrivning på de problem Du har.

Anteckna viktig information på avsedd plats till vänster på den här sidan.

Spara denna bruksanvisning för framtida referens!

Förvara bruksanvisningen tillsammans med kvittona på inköpet på ett säkert ställe i det fall garantiservice behövs.

Om några av funktionerna är annorlunda än mina?

Det är tänkt att denna bok ska visa alla olika funktioner som finns i produktserien. Kontakta Din leverantör om Du är intresserad av att köpa ytterligare tillbehör till Ditt kylskåp.

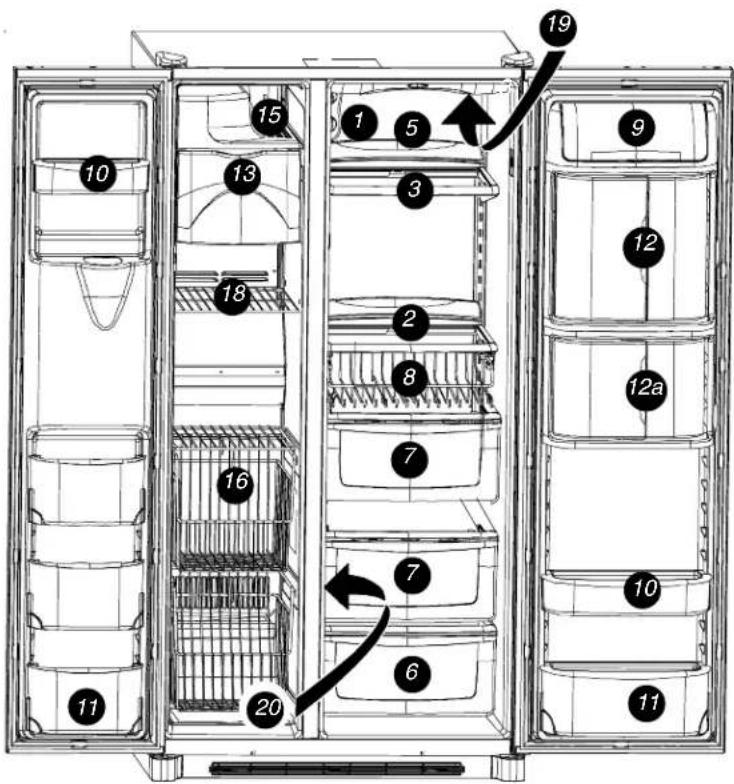

Snabbguide till kylskåpets funktioner

Övre färskvarusektion

Nedre färskvarusektion

Frys

ls- och vattenautomat

Viktig säkerhetsinformation

Lär Dig känna igen säkerhetssymboler, ord och etiketter

FARA

FARA - Omedelbara risker som KOMMER ATT leda till allvarliga personskador eller dödsfall.

WARNING

VARNING - Risker eller farliga beteenden som KAN leda till allvarliga personskador eller dödsfall.

FÖRSIKTIGT

FÖRSIKTIGT - Risker eller farliga beteenden som KAN leda till mindre allvarliga personskador eller skada på produkten eller annan egendom.

Vad Du behöver veta om säkerhetsföreskrifter

Styckena "Varning" och "Viktiga säkerhetsföreskrifter" i denna bruksanvisning är ej avsedda att täcka alla upptänkliga tillstånd och situationer som skulle kunna uppstå. Använd sunt förnuft, försiktighet och omsorg när Du installerar, underhåller eller använder kylskåpet. Kontakta alltid Din leverantör, distributör, serviceställe eller tillverkare angående problem eller tillstånd som Du inte förstår.

FARA

Reducera riskerna för personskada och dödsfall genom att iaktta grundläggande försiktighetsåtgärder inklusive följande:

Kassera ditt kylskåp på rätt sätt

OBS! Även idag kan barn låsas in och kvävas i kylskåp. Kasserade och övergivna kylskåp är fortfarande farliga – även om de bara ska stå där "några dagar". Om du ska kassera ditt gamla kylskåp, ber vi dig att följa nedanstående instruktioner för att undvika olyckor.

INNAN DU KASSERAR DIN GAMLA KYL ELLER FRYS:

• Lyft av dörrarna.
• Lämna kvar hyllorna så att barn får svårare att klättra in.

Instruktionerna är till för att hjälpa Dig installera Ditt kylskåp. Tillverkaren kan inte göras ansvarig för inkorrekt installation.

Följ dessa steg...

En kvalificerad tekniker måste installera kylskåpet i enlighet med följande instruktioner. Mät dörröppningen samt djup och bredd på kylskåpet. Ta vid behov bort handtag och dörrar. Teknikern måste dessutom:

1. Följa lokala bestämmelser för anslutningar till vatten- och elnät.
2. Avsluta anslutningen till vattennätet innan anslutningen till elnätet påbörjas.

Nätsladden får endast servas eller bytas av behörig servicepersonal.

Installationskrav

1. Anslut till ett jordat uttag med separat 230-240 V, 50 Hz, 10 A strömkrets och jordad kabel.
2. Skydda ömtåligt golv med kartong eller mattor.
3. Installera på ett golv som kan bära upp till 429 kg.
4. Lämna 5 mm fritt utrymme på båda sidorna om kylskåpet samt – för modeller som är djupare än 60 cm – 12,7 mm fritt utrymme ovanför kylskåpet.
5. 60 cm djupa modeller.
   Om bänken har 25 mm överhäng, skall hörnen skäras till 45° vinkel. Lämna 5 mm fritt utrymme på båda sidorna om kylskåpet och 7 mm ovanför kylskåpet för att underlätta installation och nivåjustering. Inget minimum gäller för fritt utrymme bakom kylskåpet.

Hur man tar bort träbasen

FÖRSIKTIGT

För att undvika skada på person eller egendom, måste två personer hjälpas åt att ta bort träbasen.

1. Tejpa igen dörrarna för att förhindra att de plötsligt går upp.
2. För in transportvagnen under sidan på kylskåpet.
3. Skydda kylskåpet med filtar eller dynor. Spänn en rem runt kylskåpet. Placera transportkuddar av skumgummi finns i transportförpackningen - under remmen. Dra åt remmen ordentligt.
4. Sänk ner transportvagnen till golvet. Transportvagnens handtag skall vara placerade nederst.
5. Avlägsna de två översta bultarna från trätrallen.
6. Res upp kylskåpet och transportvagnen till upprätt läge. Ta bort remmen.
7. För in transportvagnen under den motsatta sidan av kylskåpet.
8. Upprepa steg 3-5.
9. Ta bort träbasen.
10. Res upp kylskåpet och transportvagnen till upprätt läge. Ta bort transportvagnen.

OBS!

Låt inte kylskåpet ligga på sidan längre än nödvändigt då bultarna avlägsnas.

Hur man tar bort och sätter tillbaka dörrar och gångjärn

- Kontakta en kvalificerad tekniker.

Installera Ditt kylskåp

Hur man tar bort och monterar handtagen

Handtagen ligger i färskvarusektionen i kylskåpet. Handtagslister, handtagspluggar och andra specialdelar återfinns tillsammans med litteraturen.

Handtag, hellängd (ej rostfritt stål)

1 Ta bort de två fästskruvarna med sexkantshuvud 14 '' som sitter nederst på kylskåps-och frysdörrarna.

3 För in skruvarna från steg 1 i skruvhålen på nedre delen av handtaget.

2 Rikta in handtagen mot klämmorna på respektive dörrs långsida och för handtaget nedåt tills dess att skruvhålen på handtaget och dörren står mitt för varandra.

4 Tryck fast listen över nedre delen av handtagen och listen på nedre delen av dörren.

Ta av handtagen efter montering...

- Genom att följa steg 3 och 4 fast i omvänd ordning. NOTERA: Delarna kan sitta ihop hårt. För att ta bort handtaget, drag uppåt och utåt.

Handtag, halvlängd (ej rostfritt stål)

1 Ta bort de fyra fästskruvarna med sexkantshuvud 1/4" som sitter längst upp och längst ner på kylskåps- och frysdörrarna.

3 Tryck fast den färgade handtagslisten över skruvhålen överst och nederst på handtagen.

- Tryck fast listen genom att först stoppa in den större rundade änden.

2 Rikta in handtagen mot skruvhålen och för in skruvarna från steg 1.

Ta av handtagen efter montering...

Handtagen kan behövas tas av då kylskåpet flyttas i trånga utrymmen.

- Genom att följa steg 2 och 3 fast i omvänd ordning.

OBS! Undvik att handtaget skadas genom att använda en platt skruvmejsel vars blad är inlindat i maskeringstejp för att ta bort den färgade handtagslisten.

WARNING

Var ytterst försiktig vid avtagning och montering av handtag för att undvika risk för allvarlig personskada.

Handtagsmodeller av rostfritt stål

1 Lossa på den lägre klämman på kylskåpsdörren med en 1/4" sexkantsnyckel.

3 Passa in handtagets andra del över den övre dörrklämman och skjut handtaget uppåt så längt som möjligt.

2 Leta reda på det förborrade hålet på handtagets nedre del och passa in den ihåliga delen av handtaget över den lägre dörrklämman.

4 För in 1/4" sexkantsnyckeln i det förborrade hålet på handtagets nedre del och dra åt skruven.

Installera Ditt kylskåp

Hur man monterar handtagen forts.

Handtag av rostfritt stål forts.

5 För in skruvpluggen i det förborrade hålet.

Ta av handtagen efter montering...

- Genom att följa steg 2 t. o.m. 5 fast i omvänd ordning.

OBS! Undvik att handtaget eller skåpet skadas genom att använda en platt skruvmejsel vars blad är inlindat i maskeringstejp för att ta bort pluggarna.

6 Upprepa steg 2 t.o.m. 5 för att montera frysdörrhandtaget.

Hur man kopplar in vattentillförseln

- Kontakta en kvalificerad tekniker.

Hur man ser till att kylskåpet står plant

FÖRSIKTIGT

• Undvik skador på väggar och golv genom att skydda plastgolv och andra ömtåliga golv med kartong, mattor eller andra skyddande material.
• Undvik skador eller brott på justeringsskruven genom att inte använda elektriska verktyg för att korrigera skåpets lutning.
• JUSTERA INTE skåpet till en lägre höjd än 173,9 cm (minus gångjärn och käpa). Justering till en lägre höjd kan skada undersidans komponenter.

Dessa verktyg behövs

• 3/8" sexkantsnyckel • Vattenpass

1 Avlägsna fotgallret och nedre gångjärnsskyddet

- Öppna först båda dörrarna på vid gavel (180°).

3 Vrid båda bakre justeringsskruvarna (B) medsols för att höja och motsols för att sänka respektive hörn.

2 Vrid båda främre justeringsskruvarna (A) medsols för att höja och motsols för att sänka respektive hörn.

4 Kontrollera med hjälp av vattenpasset att kylskåpet lutar bakåt med 6 mm. Detta för att dörren ska stängas ordentligt.

- Sätt tillbaka fotgallret när kylskåpet är avvägt och stabil.

Vad gör man om dörrarna inte är i linje med varandra?

• Fastställ vilken dörr som ska sänkas och vrid den främre justeringsskruven motsols. Fortsätt vrida tills dess att dörrarna är i linje med varandra.
• Om Du när botten på justeringsomfånget och dörrarna fortfarande inte är i linje med varandra - höj då istället den andra dörren genom att vrida den främre justeringsskruven på andra sidan medsols.
  • Sätt tillbaka fotgallret

Vad gör man om kylskåpet vickar eller står ostadigt?

• Höj det vickande hörnet genom att vrida den bakre justeringsskruven medsols.
• Sätt tillbaka fotgallret.

Installera Ditt kylskåp

Hur man justerar temperaturen

Detta kylskåp är avsett att arbeta vid normal rumstemperatur mellan 16 och 43 °C.

1 Leta reda på kylskåps- och fryskontrollerna som sitter på den övre vänstra väggen i färskvarusektionen. Sätt båda kontrollerna på 4.

OBS! Ingen av sektionerna kommer att kylas ner om fryskontrollen står på AV.

2 Det tar 24 timmar för temperaturen att stabiliseras.

OBS! Kylskåpet är så utformat att man alltid ska börja med att justera temperaturen i fryssektionen.

3 Kontrollera att temperaturen i frysen är -17 till -16 °C.

• Vrid kontrollen till nästa högre tal om temperaturen är för hög.
• Vrid kontrollen till nästa lägre tal om temperaturen är för låg.
• Det tar 5-8 timmar för justeringarna att träda i kraft.

4 Kontrollera att temperaturen i färskvarusektionen är 3 till 4 °C.

• Vrid kontrollen till nästa högre tal om temperaturen är för hög.
• Vrid kontrollen till nästa lägre tal om temperaturen är för låg.
• Det tar 5-8 timmar för justeringarna att träda i kraft.

5 Upprepa proceduren om så behövs.

Hur testar man temperaturen?

Detta behövs:

• 2 termometrar med ett omfång på minst -21 till 10 °C.
• 2 dricksglas

För frysen

- Placera termometern i ett glas vegetabilisk olja i mitten av frysen och fortsätt med steg 3 i avsnittet «Hur man justerar temperaturen» ovan.

För kylen

- Placera termometern i ett glas vatten i mitten av kylskåpet och fortsätt med steg 3 i avsnittet «Hur man justerar temperaturen» ovan.

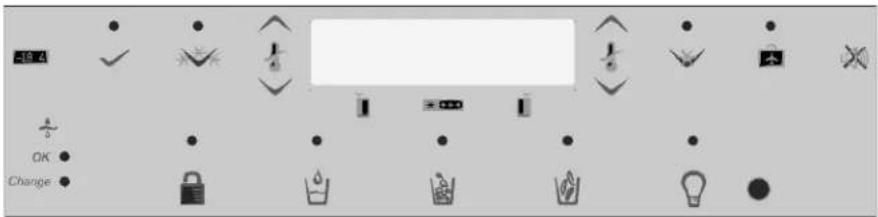

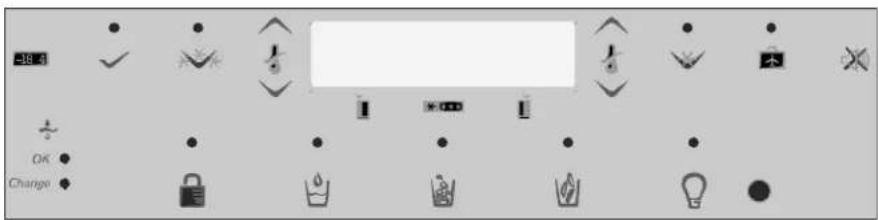

Modeller med elektronisk temperaturkontroll

1 För att ställa in frysens temperatur, använder man knapparna vid sidan av knappen. Rekommenderad inställning är -17° till -16° C (0° till 2° F).

• Använd knappen för att höja frysens temperatur eller knappen för att sänka den.
• Tryck på knappen för att bekräfta inställningen.

2 För att ställa in färskvarusektionens temperatur, använder man knapparna vid sidan av knappen. Recommenderad inställning är 3° till 4° C (38° till 40° F).

• Använd knapparna vid sidan av knappen för att sänka den.
• Tryck på knappen för att bekräfta inställningen.

3 Låt temperaturen stabiliseras under 24 timmar.

OBS: Vid justering av temperaturen på ett kylskåp som redan är i drift, erfordras endast 5 till 8 timmar för stabilisering av den nya temperaturen.

Installera och ta bort vattenfiltret

WARNING

Undvik allvarliga personskador och dödsfall genom att inte använda kylskåpet där vattnet är skadligt eller av okänd kvalitet utan att desinficera vattnet innan eller efter det att det filtreras.

FÖRSIKTIGT

• Den förbikopplande patronen FILTRERAR INTE vattnet. Se till att ha en bytespatron till hands när filtret ska bytas.
• När filtersystemet har varit fruset ska filterpatronen bytas ut.
• När systemet har stått oanvänt och vattnet har en obehaglig smak eller lukt kan man skölja ur systemet genom att pumpa fram 2-3 glas vatten. Om lukten eller smaken kvarstår - byt filterpatronen.

Första gången vattenfiltret installeras

1 Ta av det blå förbikopplings- locket och spara det för senare bruk.

2 Ta av sigillet från änden på filtret och sätt in filtret i filterhållaren.

- Vrid medsols tills filtret stannar och knäppa på filterlocket.

3 Minska risken för vattensprut genom att spola ut luften ur systemet. Låt vatten rinna i cirka 2 min, eller tills det rinner stadigt.

- En längre urspolning kan vara nödvändig i vissa hushåll där vattenkvaliteten är låg.

Jag försöker trycka fram vatten för att skölja ur systemet. Var är vattnet?

Första gången man använder vattenautomaten tar det cirka 1-2 minuter för den interna vattentanken att fyllas upp.

Om man väljer att inte använda vattenfiltersystemet?

Is- och vattenautomaten kan användas utan vattenfiltret. Ersätt filtret med det blå förbikopplingslocket om Du väljer denna variant.

Byta vattenfilter

OBS! Luft som fastnat i systemet kan orsaka utstötning av både vatten och filterpatron. Var försiktig när Du tar ur patronen.

1 Vrid filtret motsols tills det lossnar ur filterhållaren.
2 Häll ut vattnet i vasken eller toaletten och släng filtret bland det vanliga hushållsavfallet.
3 Torka upp överskottsvattnet ur filterlocket och fortsätt enligt steg 2 och 3 av installationen.

När bör man byta vattenfiltret?

På vissa modeller har is- och vattenautomaten en indikator som visar när filtret bör bytas. Instruktioner för hur man använder och nollställer funktionen finns i avsnittet om is- och vattenautomaten i bruksanvisningen.

OBS! Vattnets kvalitet och hur mycket vatten man använder avgör filtrets livslängd. Hög förbrukning och låg vattenkvalitet gör att filtret bör bytas oftare.

Vattenfilterpatron modell OWF51 kan köpas som reservdel från Din återförsäljare och ditt serviceställe. Kontakta Din lokala återförsäljare för mer information.

Kylfunktioner

Om några av funktionerna är annorlunda än mina?

Det är tänkt att denna bok ska visa alla olika funktioner som finns i produktserien. Kontakta Din lokala distributör om Ditt kylskåp inte har alla de funktioner som visas och Du är intresserad av att köpa till fler tillbehör och funktioner.

Inre hyllor

FÖRSIKTIGT

Observera följande för att undvika personskador eller skador på egendom:

• Se till att hyllan sitter stadigt innan några föremål ställs på den.
• Hantera hyllorna av härdat glas varsamt. Hyllorna kan plötsligt gå sönder om en bit slås ur eller de repas eller om de utsätts för plötsliga temperaturväxlingar.

Side Glide™-hyllor (vissa modeller)

Side Glide™-hyllorna hakas fast på en bakre, dubbel tvärslå. Hyllorna kan antingen placeras sida vid sida och skapa en plan yta av skåpets fulla bredd, eller hakas fast på två olika tvärslåar och kan då skjutas till höger eller vänster. Allt för att anpassa skåpet till alla typer av förvaringsbehov.

Montera och ta ut hyllorna:

• Lyft hyllan 10° från den dubbla tvärslån. Ta ut hyllan.
• Montera genom att upprepa samma procedur fast i omvänd ordning.

Skjuta hyllorna i sidled:

- Lyft hyllans framdel en aning och skjut den till höger eller vänster.

Montera och ta ut den dubbla tvärslån:

• Skjut tvärslån uppåt så att den hakar ur metallspåret.
• Montera genom att göra likadant fast i omvänd ordning.

as fast pa skjutas till bla tvärslån. samma procedur

ing.

Spillsaver™ Easy Glide™-hylla (vissa modeller)

Spillsaver™ Easy Glide™-hyllorna möjliggör lätt rengöring då de kan dras ut så att man kommer åt föremål längre bak. Glashyllan kan dessutom tas ut helt. Dra ut hyllan helt och lyft sedan upp den ur ramen.

- I anvisningen för de stationära Spillsaver™-hyllorna (nedan) står hur man tar ut hyllan och ramen.

Spillsaver™-hylla

Spillsaver™ stationära hyllor samlar upp små spill så att det blir enklare att städa.

• Ta ur hyllan genom att lyfta uppåt och utåt.
- Montera hyllan genom att göra likadant fast i omvänd ordning.

Bakre förlängning av hylla (vissa modeller)

Den bakre förlängningen av en hylla motverkar att saker faller av hyllan bakåt.

Ta bort och montera hyllförlängningen:

• Dra förlängningen rakt uppåt och av den bakre delen av hyllan.
• Montera genom att föra in stiften på hyllförlängningen i hålen på hyllramen.

Kylfunktioner

Förvaring i dörren

Mejerifacket

Mejerifacket erbjuder praktisk förvaring för produkter som smör, yoghurt, ost m.m. Det är ett justerbart fack som är placerat i dörren och som är flyttbart för att tillgodose olika förvaringsbehov.

- Ta ut mejerifacket genom att skjuta det uppåt och sedan dra rakt ut.

- Montera packet genom att göra likadant fast i omvänd ordning.

Funktionen består av en skål och en ram, och ger praktisk förvaring av mat i dörren. Skålen kan tippas framåt så att man lättare kommer åt varorna och kan lyftas upp för att underlätta rengöring och justering.

Ta ut och montera dörrskålen:

• Tippa skålen framåt och dra sedan rakt ut.
• Montera skålen genom att skjuta in den i ramen och sedan trycka in den i upprätt position.

Flytta dörrskålens ram:

• Ta bort skålen enligt instruktionerna ovan.
- Lyft upp ramen ur dörren och sätt tillbaka den på önskad plats.

Greppdyna

Greppdynorna hindrar föremål från att glida omkring i skålarna. Greppdynorna kan tas ur och diskas på övre hyllan i diskmaskinen.

Beverage Chiller™/Mini-Chiller™

(vissa modeller)

Den temperaturkontrollerade Beverage Chiller™ (dryckeskylaren) och Mini Beverage Chiller™ håller drycker och andra varor 3 °C kallare än resten av färskvarusektionen. Ett luftintag leder luft från frysdelen över dryckeskylaren. Kontrollen för Beverage Chiller™ är placerad på den vänstra väggen i färskvarusektionen. Kontrollen justerar mängden luft som cirkulerar i dryckeskylaren. Vrid kontrollen mot den större snöflingan för att sänka temperaturen.

Ta ut och montera Beverage Chiller™

• I de fall mejerifacket eller dörskålen har placerats precis ovanför Chillern kan de behöva flyttas. Se respektive anvisningar och ta därefter ut föremålen. Ta ut Beverage Chiller™ genom att skjuta den uppåt och dra rakt ut.
• Montera Beverage Chiller™ genom att rikta in ett av intagshålen för kall luft (A) mot de två luftintagen (B) i dörrlisten. Tryck enheten nedåt och över hyllfalsarna i dörren.

en lern aktive

OBS! Beverage Chiller™ fungerar inte ordentligt om luftintagshålen inte är riktigt inriktade mot intagen i dörrlisten.

Dörrskålar

Dörrskålarna kan justeras för att tillgodose olika typer av förvaringsbehov.

• Tag ut skålen genom att dra det uppåt och därefter rakt ut.
• Montera skålen enligt samma procedur fast i omvänd ordning.

Deli/Crisper-systemet erbjuder en läda med varierbar temperatur som håller temperaturen i lådan upp till 3 °C kallare än i kylskåpet i övrigt. Lådan kan användas för förvaring av charkuterier och delikatesser eller extra frukt och grönsaker.

NOTERA! Kall luft till Deli/Crisper-systemet kan minska temperaturen i resten av kylen. Kylskåpets temperatur kan därför behöva justeras.

Kontroller

Klimatkontrollerna, som är placerade på väggen till vänster om lådan, reglerar lufttemperaturen i Deli/Crisper-lådan. Sätt kontrollen på cold (kall) om lådan innehåller frukt och grönsaker med skal. Använd inställningen coldest (kallast) för kött och andra delikatesser.

Crisper-låda klimatkontrollerad

Garden Fresh™ Crisper-låda håller frukt och grönsaker färska längre genom att sörja för en miljö med justerbar luftfuktighet.

Kontroller

Garden Fresh™-kontrollerna reglerar luftfuktigheten i crisper-lådan. Använd inställningen low (läg) för frukt och grönsaker med skal och inställningen high (hög) för bladgrönsaker.

Ta ur och montera lådorna:

• Dra ut lådan hela vägen. Lyft fronten uppåt och dra därefter lådan rakt ut.
• Montera genom att utföra samma procedur fast i omvänd ordning.

Ta ur och montera crisper hyllan:

• Lyft av hyllan från väggstöden och dra ut den.
• Montera hyllan genom att föra ned den på väggstöden och skjuta den bakåt tills den ligger mot den bakre väggen.

Beverage Organizer™ (vissa modeller)

Beverage Organizer™ dryckesorganisatör dras fram under Spillsaver™ Easy Glide™-hyllan. Organisatören rymmer upp till tolv 33-cl-burkar.

Ta ur och montera Beverage Organizer™:

• Töm organisatören. Dra ut organisatören helt och lyft fronten så att den släpper från hyllspåret. Dra rakt ut och lyft ur.

- Montera genom att utföra proceduren i omvänd ordning.

Om några av funktionerna är annorlunda än mina?

Det är tänkt att denna bok ska visa alla olika funktioner som finns i produktserien. Kontakta Din lokala distributör om Ditt kylskåp inte innehåller alla varianter som visas och om Du är intresserad av att köpa ytterligare tillbehör till Ditt kylskåp.

Primära funktioner

FÖRSIKTIGT

Undvik skador på egendom genom att iaktta följande försiktighetsåtgärder:

• Tvinga inte armen på isautomaten uppåt eller nedåt.
• Placera eller förvara aldrig någonting i istråget.

Isautomaten

Ismaskinen tillverkar den is som isautomaten använder.

Första gången man använder ismaskinen

• Se till att istråget sitter på plats och att isautomatens arm är i nedfällt läge.
• När temperaturen i frysen är nere på mellan -18 och -17 °C fylls ismaskinen med vatten och isproduktionen börjar.
• Det tar cirka 24 timmar efter installationen innan man kan ta ut den första isen.
• Släng bort den is som bildas inom 12 timmar efter det att systemet börjat arbeta för att säkerställa att systemet inte innehåller några föroreningar.

Bruksanvisning

• Se till att istråget sitter på plats och att ismaskinens arm är i nedfällt läge.
• När temperaturen i frysen är nere på mellan -18 och -17 °C fylls ismaskinen med vatten och isproduktionen börjar. Maskinen ger en hel isskörd var tredje timma.
• Avsluta isproduktionen genom att fälla upp ismaskinens arm till det övre läget (lyssna efter klicket).
• Ismaskinen kvarstår i off (av)-läge tills dess att armen ånyo fälls ner.

VIKTIGT: Glasshyllan bör ej installeras med ismaskinen i "off – av" läge.

Glasshylla

Glasshyllan är ett utrymme där varor snabbt kan kylas ner eller frysas.

• Lyft av glasshyllan från istrågsspåren och dra den därefter rakt ut.
• Montera glasshyllan genom att utföra samma procedur fast i omvänd ordning.

VIKTIGT: Glasshyllan bör ej installeras med ismaskinen i "off – av" läge.

Istråg

Istråget är placerat under isautomaten.

Ta ut och montera istråget:

- Ta ut glasshyllan. Fäll upp ismaskinens arm för att deaktivera ismaskinen. Lyft upp fronten på istråget och dra ut det helt. Lyft upp fronten på istråget och ta ut

• Lyft främre delen av istråget och dra det hela vägen ut. Lyft därefter upp fronten igen och ta ut träget.
• Montera istråget genom att föra in det på spåren under ismaskinen tills dess att träget fastnar. Fäll ner ismaskinens arm för att aktivera ismaskinen och sätt tillbaka glasshyllan.

OBS! Istråget måste fastna ordentligt och på rätt plats för att isen ska komma ut ordentligt.

Om dörren till frysen inte stängs ordentligt har istråget hamnat fel. Vrid om vredet enligt bilden så att istråget hamnar i linje med frysens baksida.

Frysfunktioner

Hyllor

Stor-Mor®-systemet

Systemets korgar kan dras ut så att föremålen i bakre delen av frysen blir lättillgängliga. Hyllorna kan tas ut för att tillgodose var och ens förvaringsbehov.

Ta ur och montera en

Stor-Mor®-hylla:

- "Knäpp av" hyllans högra sida från spåren i frysen och lyft därefter av hyllan från väggklå

- Montera genom att utföra samma procedur fast i omvänd ordning.

NOTERA! Den bakre delen av hyllan måste ligga i linje med frysens bakre vägg för att ligga säkert på spåret. Om så inte är fallet kan hyllan komma att glida iväg.

Ta ur och montera korgarna:

- Dra ut korgen hela vägen. Lyft främre handtaget för att frigöra korgen från spåret den glider på och ta ut den.

- Montera korgen genom att utföra samma procedur fast i omvänd ordning.

- Se motsvarande avsnittet under Kylfunktioner.

Fast fryshylla

Ta ut och montera hyllorna:

- Lyft upp hyllan ur väggmonteringsklämmorna och dra ut den ur monteringshålen på vänstra sidan.

- Montera genom att utföra samma procedur fast i omvänd ordning.

Hängande trådhylla (vissa modeller)

Hängande trådhyllor ger extra förvaringsutrymme för isbitsformar, fryslådor, ispåsar m.m.

Ta ut hyllan:

- Tryck kroken på den hängande trådhyllan inåt så att trådhyllan lossnar från den högra sidan på Stor-Mor®-hyllan och trådhyllan svänger nedåt.

- Tryck sedan kroken utåt och ta ut trådhyllan ur frysen.

Montera hyllan:

- Montera genom att utföra samma procedur fast i omvänd ordning.

Tippbara dörrskålar (vissa modeller)

- Se motsvarande avsnitt under Kylfuntioner.

Primära funktioner

Automatlampa visas ej

En lampa tänds i automatutrymmet och lyser med full effekt när is eller vatten trycks fram.

Front Fill Button (Fyll framtill-knapp) (vissa modeller)

Front Fill Button (Fyll Framtill-knappen) fungerar oberoende av automatens kontroller och kan därför användas istället för automatdynan för att trycka fram vatten. Funktionen är praktisk när man vill fylla upp stora behållare som inte passar in i automatutrymmet (t.ex. sportflaskor, tillbringare, stora skålar, kaffekannor).

Funktionen gör det också möjligt att trycka fram både vatten och is samtidigt. Välj den typ av is Du föredrar på automatens kontrollpanel och tryck behållaren mot automatdynan samtidigt som Du trycker på Front Fill Button (Fyll Framtill-knappen).

Automatdyna

Automatdynan är placerad på den bakre väggen i automatutrymmet. När automatdynan pressas in trycker automaten fram det som Du valt på kontrollpanelen.

Uttagbar bricka

Den uttagbara brickan på botten av automatutrymmet samlar upp små spill. Brickan tas lätt ut för tömning och rengöring.

OBS! Den uttagbara brickan har inget avlopp. Kontinuerligt vattenflöde leder till att brickan svämmar över.

Undvik personskador eller skador på egendom genom att iaktta följande försiktighetsåtgärder:

• Stoppa inte in fingrarna, händerna eller andra främmande föremål i automatöppningen.
• Använd aldrig vassa föremål för att bryta loss is.
• Tryck aldrig ut is direkt i föremål av tunt glas, fint porslin eller delikat kristall.

NOTERA! Då vattenautomaten används för första gången, bör man vänta i cirka 1-2 minuter tills dess att den inre vattentanken fyllts innan man trycker fram vatten. Släng ut de första 10-14 glasen vatten efter det att kylskåpet anslutits till hushällsvattenledningen för första gången liksom efter det att vattenautomaten inte använts under en längre period.

Använda automatdynan:

• Välj typ av vatten från automatens kontrollpanel.
• Tryck en stadig behållare med vid öppning mot automatdynan.
• Sluta trycka mot automatdynan när önskad mängd vatten erhållits. Eventuella små mängder vatten som fortsätter tryckas fram samlas upp av brickan. Stora spill bör torkas upp.

Använda Front Fill Button (Fyll Framtill-knappen):

• Rikta in behållaren under Front Fill Button (Fyll Framtill-knappen) med hjälp av vattendroppen.
• Tryck och håll in Front Fill Button (Fyll Framtill-knappen).
• Släpp knappen när önskad mängd erhållits. Eventuella små mängder vatten som fortsätter tryckas fram samlas upp av brickan. Stora spill bör torkas upp.

NOTERA! Om vattenautomaten är aktiv i mer än 5 minuter känner en sensor av det och stänger av strömmen till automatutrymmet. Se avsnittet Automatisk låsning för vidare information.

Is- och vattenautomat

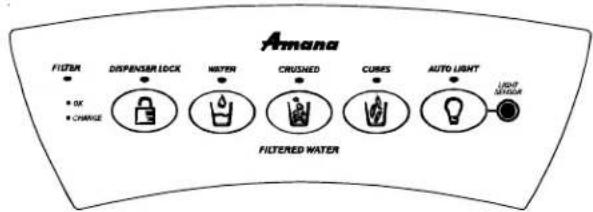

Kontrollfunktioner

(5-knappars kontroll)

Amana FILTER • OK • CHANGE DISPENSAR LOCK WATER CRUSHED CURS AUTO LIGHT LIGHT SOURCE FILTERED WATER

Använda isautomaten

Trycka fram is:

• Välj mellan funktionerna Cubed (Isbitar) eller Crushed (Iskross) genom att trycka på respektive knapp på kontrollpanelen. En grön lampa ovanför en av knapparna visar vilket val Du gjort.
• Tryck behållaren mot automatdynan. När krossad is trycks fram bör behållaren hållas så nära utkastet som möjligt för att minska stänk. Man kan inte ändra sitt val när isautomaten är igång.

OBS! Om isautomaten är aktiv i mer än 2-3 minuter känner en sensor av det och stänger av strömmen till automatutrymmet. Se avsnittet Automatisk låsning för vidare information.

Dispenser Lock (Lås automaten)

Denna funktion hindrar framtryckning av både is och vatten.

Låsa och låsa upp automaten:

• Tryck och håll in Dispenser Lock (Lås Automaten)-knappen i 3-4 sekunder. En grön indikatorlampa ovanför knappen
  konfirmerar att automaten är låst.
• Lås upp automaten genom att tryeka och hålla Dispenser Lock (Lås Automaten)-knappen intryckt i 3-4 sekunder. Den gröna lampan ovanför knappen släcks när automaten är upplåst.

Vad innebär Automatisk låsning?

Den Automatiska läsningsfunktionen stänger av strömmen till is- och vattenautomaten när en av automaterna har varit igång oavbrutet. Om funktionen träder i kraft kommer en grön lampa ovanför Dispenser Lock (Läs Automaten)-knappen indikera att automaten är läst.

Låsa upp automaten:

- Lås upp automaten genom att hålla Dispenser Lock (Lås Automaten)-knappen intryckt i 3-4 sekunder. Den gröna lampan ovanför knappen släcks när automaten är upplåst.

Filterindikator

FILTER

En lampa indikerar när vattenfiltret behöver bytas. Grönt ljus innebär att filtret är i gott skick. Rött ljus indikerar att filtret bör bytas. När ljuset väl slagit om till rött fortsätter det vara rött tills funktionen återställs.

Återställning av indikatorn:

- Tryck och håll in både Dispenser Lock (Lås Automaten)- och Water (Vatten)-knapparna samtidigt i 3-4 sekunder. Den gröna statuslampan blinkar 3 gånger när funktionen är fullständigt återställd.

• OK

- CHANGE

Auto Light (Autoljus)

När Auto Light (Autoljus)-funktionen är aktiverad ger automaten ljus med halva effekten om Light Sensor (Ljussensorn) detekterar att ljusnivån i rummet är låg.

Aktivera och deaktivera Auto Light (Autoljus):

• Aktivera genom att trycka på Auto Light (Autoljus)-kappen på kontrollpanelen. En grön indikatorlampa som tänds ovanför knappen visar att sensorn är aktiv.
• Deaktivera genom att trycka på Auto Light (Autoljus)-knappen. Den gröna lampan släcks.

NOTERA! Automatljuset fungerar vare sig Auto Light (Autoljus)-funktionen är aktiv eller inaktiv.

Funktionen används för att stänga av strömmen till displayen och automatljuset, medan kontrollerna fortfarande kan användas.

• Tryck samtidigt på och håll in Dispenser Lock (Lås automaten)- och Auto Light (Autoljus)-knappen i 3-4 sekunder. Efter 3-4 sekunder släcks både displayen och automatljuset. Automatljuset tänds inte då automaten används när denna funktionen är aktiv.

- Tryck samtidigt på och håll in Dispenser Lock (Lås automaten)- och Auto Light (Autoljus)-knappen i 3-4 sekunder. Efter 3-4 sekunder tänds både displayen och automatljuset.

NOTERA! I det fall ett strömavbrott inträffar medan Sabbath Mode (Sabbatsfunktion) är aktiv kommer kontrollen fortfarande att vara inställd på Sabbath Mode (Sabbatsfunktion) när strömmen kommer tillbaka.

Is- och vattenautomat

Kontrollfunktioner

(Elektronisk kontroll)

Använda is- och vattenautomaten (huvudaktivator)

Vatten- och isautomatfunktionerna fungerar oberoende av varandra.

Trycka fram vatten:

- Tryck

knappen

- Tryck på vattenaktivatorn

Trycka fram is:

- Tryck på

ppen för isbitar.

- Tryck på

open för iskross.

Dispenser Lock (Lås automaten)

Denna funktion hindrar framtryckning av både is och vatten.

Låsa och läsa upp automaten:

- Lås automaten genom att hålla automaten är låst.

- Lås upp automaten genom att hålla automaten är upplåst.

knappen intryckt i 3 sekunder. En grön indikatorlampa ovanför knappen bekräftar att

knappen intryckt i 3 sekunder. Den gröna lampan ovanför knappen släcks när

Ljusfunktion

Ljusfunktionen har två inställningar: OFF (av) och AUTO.

NOTERA! Automatljuset fungerar med full effekt då is- eller vattenfunktionerna används.

Med OFF-inställningen (av) är endast belysningen av automatutrymmet aktiverad.

Med AUTO-inställningen aktiveras SENSORN , vilken mäter den omgivande ljusnivån och ställer in automatutrymmets belysning på lämplig nivå. När sensorn känner av lägre ljusnivåer (nattetid, mörklagt kök), kommer automatutrymmets belysning att ha 50% effekt när det aktiveras. När sensorn känner av höga ljusnivåer (upplyst kök, direkt solljus), kommer automatutrymmets belysning inte att aktiveras.

Att avaktivera AUTO-inställningen:

- Tryck på knappen på kontrollpanelen. När den gröna indikatorlampan ovanför knappen är släckt, kommer belysningen endast att aktiveras när man trycker fram is eller vatten.

- För att aktivera AUTO-inställningen trycker man på knappen. När den gröna indikatorlampan ovanför knappen lyser, kommer automatutrymmets belysning att aktiveras enligt AUTO-inställningen.

Filterindikator

En lampa indikerar när vattenfiltret behöver bytas. Grönt ljus innebär att filtret är i gott skick. Rött ljus indikerar att filtret bör bytas. När ljuset väl slagit om till rött fortsätter det vara rött tills funktionen återställs.

OK

Change

Återställning av indikatorn:

- Tryck och håll in både

och knapparna samtidigt i 4 sekunder. Den gröna statuslampan blinkar

3 gånger när funktionen är fullständigt återställd.

Vad innebär Automatisk läsning?

Den automatiska läsfunktionen stänger av strömmen till is- och vattenautomaten då någon av automaterna har varit igång oavbrutet i cirka 2 minuter. Om funktionen träder i kraft kommer en grön lampa ovanförne knappen att tändas.

Att låsa upp automaten:

- Lås upp automaten genom att hålla

knappen intryckt i 3 sekunder. Den gröna indikatorlampan ovanför knappen kommer att släckas.

Is- och vattenautomat

Kontrollfunktioner fort sättning

(Elektronisk kontroll)

Dessa knappar används för att sänka eller höja frysens eller färskvarusektionens temperatur.

Att ställa in färskvarusektionens temperatu:

- Lokalisera vid sidan av knappen. Använd knappen för att höja temperaturen i färskvarusektionen eller för att sänka den.

- Tryck på knappen för att bekräfta inställningen.

Att ställa in frysens temperatur:

- Upprepa instruktionerna ovan med sidan av knappen på displayen.

Max Cool (maximal kylning)

Den här funktionen gör så att temperaturen i färskvarusektionen sjunker till den lägsta (maximal kylning)-funktionerna är kyltemperaturinställningen som förinställts med kontrollen. Funktionen är aktiv i cirka 10 timmar.

Att aktivera Max Cool (maximal kylning):

- Tryck på knappen. Den gröna lampan ovanför knappen indikerar om funktionen är aktiverad.

NOTERA! Temperaturinställningen kan inte ändras om Max Cool (maximal kylning)- eller Max Freeze (maximal kylning)-funktionerna är aktiverade.

Att avaktivera Max Cool (maximal kylning):

- Tryck på knappen. Den gröna lampan ovanför knappen släcks.

Max Freeze (maximal frysning)

Den här funktionen gör så att temperaturen i frysen sjunker till den lägsta frystemperaturinställningen som förinställts med kontrollen. Funktionen är aktiv i cirka 24 timmar.

Att aktivera Max Freeze (maximal frysning):

- Tryck på knappen. Den gröna lampan ovanför knappen indikerar om funktionen är aktiverad.

NOTERA! Temperaturinställningen kan inte ändras om Max Cool (maximal frysning)- eller Max Freeze (maximal frysning)-funktionerna är aktiverade.

Att avaktivera Max Freeze (maximal frysning):

- Tryck på knappen. Den gröna lampan ovanför knappen släcks.

Display på/av

Display på/av-knappen styr strömmen till LED-displayen.

Att avaktivera displayen:

- Tryck på -18 4 knappen. Displayen stängs av.

Att åter aktivera displayen:

- Tryck på -18 4 knappen. Displayen slås på igen.

Vacation Mode (Semesterfunktion)

Om den här funktionen aktiveras, kommer avfrostning att utföras med längre mellanrum. Detta sparar energi.

Att ställa kylskåpet i Vacation Mode (semesterläget):

- Tryck på kæpen.

Att avaktivera Vacation Mode (semesterläget):

- Tryck på knappen eller öppna någon av kylskåpets dörrar.

Avaktivera Iarm

Den här knappen används för att stänga av varningsindikatorn och ljudlarmet för HI TEMP (hög temperatur) samt ljudlarmet för OPEN DOOR (öppen dörr).

Att stänga av larmet:

- Tryck på knappen.

Is- och vattenautomat

Gömda kontrollfunktioner (Elektronisk kontroll)

Den här funktionen är avsedd att stänga av strömmen till LED-displayen och automatljuset samtidigt som kontrollernas funktioner fortfarande är i funktion. Inga visuella eller hörbara larm är tillgängliga i det här läget.

Att aktivera Sabbath Mode (sabbatsfunktion):

- Tryck samtidigt på både och knapparna i 3 sekunder. Efter 3 sekunder stängs LED-displayen och automatljuset av. Automatljuset kommer inte att tändas när automaten används i det här läget.

Att avaktivera Sabbath Mode (sabbatsfunktion):

- Tryck samtidigt på både och knapparna i 3 sekunder. Efter 3 sekunder aktiveras LED-displayen och automatljuset. NOTERA! Om ett strömavbrott skulle inträffa när Sabbath Mode (sabbatfunktion) är aktiverad, kommer kontrollen fortfarande att vara i Sabbath Mode (sabbatsfunktion) när strömmen återställs.

Auto-display

Auto-displayen styr belysningen av LED-displayen baserat information från SENSORN. Om SENSORN indikerar låga Ijusnivåer när Auto-funktionen är aktiverad, kommer displayens ljusstyrka att dämpas jämfört med dess belysning i starka ljusförhållanden. I ON-läget (på) har displayen endast en ljusstyrka, oberoende av omgivningens ljusförhållande.

Att ställa in displayens effekt:

- Tryck samtidigt på både knappen och frysens knapp i 3 sekunder. Aktuell status visas på displayen med för ON (på) och RL för Auto. - Använd kylskåpets knapp för att rullande växla displayens lägen. - Aktivera vald inställning genom att trycka på knappen.

Temperaturomvandling

Med den här funktionen kan man ändra temperaturdisplayen mellan enheterna Fahrenheit och Celsius.

Att ändra temperaturenhet:

- Tryck samtidigt på -18 4 knappen och frysens knapp i 3 sekunder. För varje gång dessa båda knappar trycks, växlas temperaturenheten mellan de två olika inställningarna.

°F

° C

Gömd låsning för övre knappsats

Syftet med den här funktionen är att förhindra oavsiktlig användning av automatens övre kontroller. Detta inkluderar Display på/av, Max Freeze (maximal frysning), Max Cool (maximal kylning), Vacation Mode (semesterfunktion) och temperaturinställningsfunktionerna.

Att aktivera den gömda automatlåsningen:

- Tryck samtidigt på och -10 oparna

Att avaktivera den gömda automatlåsningen:

- Tryck samtidigt på och -18 4parna i 3 sekunder.

ON/OFF (på/av)-funktion

ON/OFF (på/av)-funktionen stänger av kylningen av färskvaru- och fryssektionerna.

Att stänga av enheten:

- Tryck på frysens knapp tills det att avläsningen visar över frysens tillåtna maximala temperatur. Då skall LED-displayen visa: — — - Tryck på knappen för att bekräfta valet.

WARNING

Elektrisk ström kan orsaka allvarlig personskada eller dödsfall. Koppla bort strömmen före underhåll eller service.

Att åter slå på enheten:

- Tryck på frysens knapp. - Tryck på knappen för att bekräfta valet.

Tips och skötsel

Vilka rengöringsmedel rekommenderas för min produkt i rostfritt stål?

Din tillverkare tillhandahåller ett rengöringsmedel (nr. 31960801). Du kan köpa detta hos Din lokala återförsäljare.

OBS! Skador på den rostfria stålytan som orsakas av felaktig användning av rengöringsprodukter eller icke rekommenderade produkter täcks inte av någon garanti.

Hur man rengör sitt kylskåp

WARNING

Elektrisk ström kan orsaka allvarlig personskada eller dödsfall. Koppla bort strömmen före rengöring. Anslut på nytt efter rengöringen.

FÖRSIKTIGT

Undvik skador på person eller egendom genom att:

• Läsa och efterfölja tillverkarens anvisningar vad gäller samtliga rengöringsprodukter.
• Blötlägg inte träg, hyllor eller andra tillbehör i diskvatten. Föremålen kan spricka eller ändra form.
• Hantera hyllorna av härdat glasförsiktigt. Hyllorna kan gå sönder plötsligt om de repas, om en bit slås ur eller om de utsätts för plötsliga temperaturväxlingar.
• Skydda golvet, framför allt mjuka vinylgolv, med kartong, mattor eller andra skyddsmaterial.

Hur blir jag av med dålig lukt i mitt kylskåp?

1. Plocka ur all mat och dra ur kontakten till kylskåpet.
2. Rengör alla inre ytor inklusive taket, botten och väggarna enligt instruktionerna under "Allmänt". Var speciellt noggrann med hörn, springor och fåror. Rengör också alla lådor, hyllor och korgar.
3. Anslut kylskåpet i väggen och ställ tillbaka maten. Tvätta och torka av alla flaskor, behållare och burkar. Lägg maten i tätt förslutna behållare för att undvika dålig lukt. Kontrollera om lukten försvunnit efter 24 timmar.

Gör så här om den obehagliga lukten inte försvunnit:

1. Fullfölj steg 1-2.

2. Placera Garden Fresh™ Crisper-lådor på den översta hyllan i kylskåpet. Fyll kylen och frysen, inklusive dörrarna, med ihopskrynklat svartvitt tidningspapper.

3. Placera grillkolsbriketter här och där bland tidningspappret.

4. Stäng dörrarna och låt kylskåpet stå i 24-48 timmar.

5. Ta ut briketterna och tidningspappret.

6. Fullfölj steg 2-3.

Om den dåliga lukten inte försvinner, skall Du kontakta Din lokala återförsäljare för hjälp.

Allmänt

1. Använd en mjuk, ren trasa och tvätta ytan med varmt vatten och natriumbikarbonat.
2. Skölj ytorna med varmt vatten och torka torrt med en mjuk, ren trasa.

Klister

1. Avlägsna klisterrester genom att med fingrarna gnugga in tandkräm i klistret tills klistret lossnar.
2. Skölj ytan med varmt vatten och torka torrt med en mjuk och ren trasa.

Dörrarnas tätningslister

1. Se till att listerna alltid är rena. Rengör tätningslisterna var tredje månad i enlighet med rengöringsinstruktionerna under "Allmänt".

Kylslingor

För att kylskåpet skall kunna arbeta med full effekt måste kylslingan rengöras var tredje månad. Om damm eller ludd ansamlas kan detta leda till:

• minskad kylprestanda
• ökad energiförbrukning

• i extrema fall, kan för tidigt kompressorshaveri uppstå

• Ta bort fotgallret och de nedre gångjärnsskyddet enligt bilden till höger.

• Dammsug utsidan av kylarslingan med dammsugarmunstycket.
• Sätt tillbaka fotgallret genom att placera klämmorna i hålen och trycka fast. Kläm fast gångjärnsskyddet över de nedre gångjärnen.

Glashyllor

Ta bort glashyllorna genom att lyfta upp framkanten, lossa hakarna från metallspåret och dra utåt. Placera dem på handdukar. Låt hyllan anta rumstemperatur före rengöring.

Rengör springor på följande sätt:

1. Blanda ut ett milt rengöringsmedel med vatten och borsta in lösningen i springorna med hjälp av en plastborste. Låt lösningen verka i 5 minuter.
2. Spruta in varmt vatten i springorna med hjälp av ett duschstril.
3. Torka hyllan noga och sätt tillbaka hyllan genom att föra in hakarna i metallspåret och sänka ner framkanten.

Hur man byter glödlampor

Tips och skötsel

WARNING

Elektrisk ström kan orsaka allvarlig skada eller dödsfall. Om strömmen inte kan brytas genom att strömkabeln kopplas bort, skall lämplig säkring tas bort. Koppla bort strömmen före byte av glödlampa. Anslut på nytt efter bytet.

FÖRSIKTIGT

Undvik skada på person eller utrustning. lakttag följande regler:

• Låt glödlampan svalna.
- Använd handskar då Du byter glödlampa.

Övre färskvarusektionen

1. Lokalisera hålen för fingrarna på var sida om det genomskinliga lampskyddet. För in fingrarna och tryck inåt på båda sidorna av skyddet. Dra skyddet nedåt och ta loss det.
2. Ta ur glödlampan.
3. Ersätt med apparatglödlampor av typ Krypton E27 och med en effekt på mindre än eller lika med 25 watt.
4. Sätt tillbaka lampskyddet genom att föra in de främre flikarna i hålen på kylskåpsfodret rakt framför lamphållaren.
5. Snäpp tillbaka lampskyddet på plats.

Nedre färskvarusektionen samt frysdelen på modeller utan is- och vattenautomat

1. Tryck in de nedre flikarna (A) på lampskyddet och dra rakt utåt.
2. Ta ur glödlampan.
3. Ersätt med apparatglödlampor av typ Krypton E27 och med en effekt på mindre än eller lika med 25 watt.
4. För in de övre flikarna (B) på lampskyddet i hålen på kylskåpsfodret och kläm fast den nedre delen av skyddet över lampan.

Frysdelen på modeller med is-och vattenautomat

1. Ta bort istråget genom att lyfta fronten på träget och dra ut det.
2. Ta av lampskyddet genom att trycka in de övre flikarna (A) och dra ut skyddet ur fodret.
3. Ersätt med apparatglödlampor av typ Krypton E27 och med en effekt på mindre än eller lika med 25 watt.
4. För in de övre flikarna (B) på lampskyddet i hålen på kylskåpsfodret och kläm fast den övre delen av skyddet över lampan.
5. Sätt tillbaka istråget genom att skjuta in det tills det fastnar.

Is- och vattenautomaten

1. Lokalisera glödlampan i den övre kanten av automatramen. Skruva ut och ta ur lampan.
2. Ersätt med en ny glödlampa för 230/240 V och med en effekt på mindre än eller lika med 12 W. Extra glödlampor finns tillgängliga om originaltypen inte finns att tillgå.

Hur man bäst håller elräkningen nere

Det här kylskåpet är ett av de mest energieffektiva kylskåpen på marknaden. Håll Din energianvändning låg genom att följa dessa tips.

• Använd kylskåpet vid normal rumstemperatur (16-43 °C) och på avständ ifrån värmekällor och direkt solljus.
• Ställ inte in temperaturen på kylskåpet, friesen och Chiller Fresh™-systemet lägre än nödvändigt.
• Håll frysen full.
• Håll dörrlisterna rena och mjuka. Byt ut dem om de är utslitna.
  • Håll kondensorslingorna rena.

Innan du kallar på hjälp

STÖRANDE LJUD

Dagens kylskåp har nya funktioner och är mer energieffektiva. Skumplastisolering är mycket effektivt ur energisynpunkt och har utomordentlig isoleringsförmåga, men absorberar inte ljud så bra. Därför kan vissa ljud kännas ovana. Så småningom vänjer man sig vid dem. Läs denna information innan du kallar på hjälp.

FENOMEN MÖJLIGA ORSAKER ÅTGÄRD
Klickande ljud Fryskontrollen (A) klickar när kompressorn startar eller stängs av.	Normalt
	Avfrostningstimern (B) låter som en elektrisk klocka och slår av och på avfrostningscykeln.	Normalt
Susande ljud av framströmmande luft	Frysfläkten (C) och kondensorfläkten (D) ger ljud ifrån sig när de är igång.	Normalt
Kluckande eller sjudande ljud	Det låter när kylmedlet i avdunstaren (E) och i värmeväxlaren (F) rinner genom systemet.	Normalt
Dunkande ljud	Isbitar från ismaskinen (vissa modeller) faller ner i träget (G).	NormaltNormalt
	Isautomatens utkast (H) stängs. Normalt
Vibrerande ljud	Kompressorn (I) ger ifrån sig ett pulserande ljud när den är igång.	Normalt
	Kylskåpet står inte plant. Se avsnitt	Installera Ditt Kylskåp för hur du ställer kylskåpet plant.
Surrande ljud Ismaskinens vattenventil (J) (vissa modeller) surrar när maskinen fylls med vatten.	Normalt
Hummande ljud Ismaskinen (K) är igång utan att vattenledningen anslutits.	Stoppa ljudet genom att höja armen till läge 'av'. Läs mer i avsnittet Isautomaten i Bruksanvisningen.
	Isautomatens (L) (vissa modeller) arm hummar när den trycker fram is.	Normalt
	Kompressorn (I) kan avge ett högfrekvent ljud när den är igång.	Normalt
	Magnetspolen (M) i klaffen som styr isutkastets lucka.	Normalt

Fryskontroll och ljus är på men kompressorn är inte igång.	Kylskåpet är i avfrostningsläge. Normalt, vänta	40 min. och se om kylskåpet startar igen.
Deli/Crisper-systemets temperatur är för hög	Kontrollen är för lågt ställd. Se avsnittet om	Deli/Crisper-systemet.
	Fryskontrollen är för lågt ställd. Se avsnittet om	kontroller i Bruksanvisningen.
	Kylskåpslådan är felaktigt isatt. Se avsnittet om	Deli/Crisper-systemet.
Kylskåpet är inte igång	Kylskåpet har inte anslutits till eluttag. Sätt i kontakten i vägguttaget.
	Fryskontrollen är inte påslagen.	Se avsnitt om kontroller i Bruksanvisningen.
	Antingen har en säkring gått eller så måste överströmsskyddet återställas.	Byt ut trasiga säkringar, återställ överströmsskyddet om det behövs.
	Strömmen har gått.	Kontakta din elleverantör.
Kylskåpet är fortfarande inte igång	Det är fel på kylskäpet.	Dra ur kontakten ur vägguttaget och flytta maten till ett annat kylskåp. Om det inte finns något tillgängligt kylskåp, lägg torris i frysdelen för att bevara maten. Garantin täcker inte kostand för mat. Kontakta servicepersonal.
Färskvarorna är för kalla	Kondensatoms spolar är smutsiga.	Rengör enligt instruktionema i Bruksanvisningen.
	Kyl- eller fryskontrollen är för högt ställd.	Se avsnitt om kontroller i Bruksanvisningen.
	Beverage ChillerTM (dryckeskylaren, vissa modeller) är felplacerad.	Se avsnittet om Beverage ChillerTM för att fastställa rätt läge.

FUNKTION

FENOMEN	MÖJLIGA	ORSAKER	ÅTGÄRD
Maten känns för varm	Dörren stängs inte ordentligt.		Kylskåpet står inte plant. Se avsnittetInstallera Ditt Kylskåp för hur du ställer kylskåpet plant.
			Kontrollera att packningarna sluter tätt. Rengör om nödvändigt, enligt rengöringsinstruktionema i Bruksanvisningen.
			Kontrollera att inget i kylskåpet är i vägen för dörren (t.ex. lådor som inte är inskjutna, istråget, för stora eller olämpligt placerade behållare eller matvaror o.s.v.).
	Kontrollerna behöver justeras. Se avsnittet om kontroller i Bruksanvisningen.
	Kondensatorns spolar är smutsiga. Rengör enligt instruktioner i Bruksanvisningen.
	Det bakre ventilgallret är blockerat (modeller som är djupare än 60 cm).		Kontrollera att inga matvaror blockerar ventilgallret. Det bakre ventilgallret sitter bakom lådan för grönsaker.
	Dörren har öppnats för ofta eller stätt öppen för länge.		Låt inte dörren stå öppen i onödan. Ordna matvarorna så att dörren inte behöver stå öppen för länge.
			Låt temperaturen återgå till det normala efter det att dörren stått öppen.
	Mat har nyligen ställts in. Låt den nyinsatta maten kylas ner till frys eller kylskåpstemperatur.
	Insidan är smutsig eller så finns där mat som luktar illa.		Se i Bruksanvisningen hur du bäst blir av med dålig lukt. Kylskåpet luktar illa
	Luftfiltret (vissa modeller) behöver bytas. Byt luftfilter.
Det bildas kondens på kylskåpets utsida	Kolla så att packningarna sluter tätt. Rengör enligt instruktionerna i Bruksanvisningen om det behövs.
	Hög luftfuktighet i omgivningen. Normalt vid hög luftfuktighet.
	Kontrollema behöver justeras Se avsnittet om kontroller i Bruksanvisningen.
Det bildas kondens på kylskåpets insida	Hög luftfuktighet eller så har dörren öppnats ofta.		Se avsnittet om kontroller i Bruksanvisningen.
	Kolla så att packningarna sluter tätt.		Låt inte dörren stå öppen i onödan. Ordna matvarorna så att dörren inte behöver stå öppen för länge.
			Rengör om nödvändigt enligt Bruksanvisningen.
Kylskåpet eller lsmaskinen läter för högt eller annorlunda än de brukar	Normalt		Se i avsnittet “Störande ljud”Innan Du kallar på hjälpi Bruksanvisningen.
Deli/Crisper-systemet och/eller -lådan är svåra att stänga	Innehålet i lådan eller i övriga kylskåpet kan vara i vägen		Ordna matvaror och behållare så att de inte är i vägen för lådoma.
	Lådan är i fel läge.		Se avsnittet om Deli/Crisper-system och/eller läda för hur Du placerar lådan rätt.
	Kylskåpet står inte plant.		Se avsnittInstallera Ditt Kylskåp för hur Du ställer kylskåpet plant.
	Spåren för facet är smutsiga eller behöver behandlas (rengöras, smörjas).		Rengör spåren till lådoma med varmt vatten och rengöringsmedel. Skölj och torka noga.
			Smörj spåren med lite vaselin.
Kylfunktionen i skåpet går lgång för ofta	Dörren har öppnats för ofta eller stätt öppen för länge.		Låt inte dörren stå öppen i onödan. Ordna matvarorna så att dörren inte behöver stå öppen för länge.
			Låt temperaturen återgå till det normala efter att dörren stått öppen.
	Den omgivande luftfuktigheten eller temperaturen är för hög.		Normalt
	Mat har nyligen ställts in. Låt den nyinsatta maten kylas ner till frys eller kylskåpstemperatur.
	Kylskåpet väms upp av omgivningen eller apparater i närheten.		Fundera över kylskåpets placering. Det kanske behöver flyttas.
	Kondensatorns spolar är smutsiga. Rengör enligt Bruksanvisningen.

Innan du kallar på hjälp

FUNKTION

FENOMEN	MÖJLIGA	ORSAKER	ÅTGÄRD
Kylfunktionen i skåpet går igång för ofta (forts.)	Kontrollerna behöver justeras. Se avsnittet om kortroller i Bruksanvisningen.
	Dörren stängs inte ordenligt.	Kylskåpet står inte plant. Se avsnittet/Installera Ditt Kylskåp för hur Du ställer kylskåpet plant.
		Kontrollera att inget i kylskåpet är i vägen för dörren (t.ex. lådor som inte är inskjutna, istråget, för stora eller olämpligt placerade behållare eller matvaror o.s.v.).
		Kontrollera att packningarna sluter tätt. Rengör om nödvändigt, enligt rengöringsinstruktionerna i Bruksanvisningen.

IS & VATTEN

Vattnet är grumligt	Luft eller luftbubblor i vattnet.	Det här är normalt i början och försvinner efter en kort tids användning.
Partiklar i vattnet och/eller isen.	Kolpulver från vattenfiltret. Det första vattnet som	passerat filtret kan innehålla kolpulver. Det är ofarligt att förtära. Försvinner efter en kort tids användning.
	Höga koncentrationer av mineraler i vattnet bildar partiklar när vattnet fryser och sedan tinar.	Partiklarna är ofarliga och förekommer naturligt i vattnet.
Inga lampor lyser på automatkontrollen (vissa modeller)	Frysdörren är inte helt stängd. Se till att dörren till	frysen är stängd. Kontrollen är strömlös när dörren är öppen.
	Kylskåpet är inte anslutet till eluttaget. Sätt i kontakten i vägguttaget.
	Antingen har en säkring gått eller så måste överströmsskyddet återställas.	Byt ut trasiga säkringar, återställ överströmsskyddet om det behövs.
	Strömmen har gått. Kontakta Din elleverantör.
Det kommer varken is eller vatten när du trycker på automatdynorna (vissa modeller)	Frysdörren är inte helt stängd. Se till att dörren till	frysen är stängd. Kontrollen är strömlös när dörren är öppen.
	Kontrollerna är låsta. Se instruktioner för Automatkontroll.
	Vattentanken håller på att fyllas. Vid första användningen tar det 45 sekunder innan is kan tryckas fram eftersom vattentanken först ska fyllas upp.
	Ismaskinen eller kylskåp försett med ismaskin har just installerats eller så har en stor mängd is nyligen tryckts fram.	Vänta 24 timmar på att isframställningen ska komma igång och ismaskinen hinner fyllas upp efter den har tömts.
	Vattenfiltret är igensatt eller behöver bytas. Byt vattenfilter.
Ismaskinen tillverkar för lite is eller isen är deformerad (vissa modeller)	Ismaskinen har just installerats eller så har en stor mängd is nyligen tryckts fram.	Vänta 24 timmar på att isframställningen ska komma igång och ismaskinen hinner fyllas upp efter den har tömts.
	Vattentrycket är lågt.	Lågt vattentryck kan leda till läckage i ventilen. Vattentrycket måste vara mellan 20 och 100 psi för att filtret ska fungera ordentligt. Ett minimitryck på 35 psi rekommenderas för kylskåp med vattenfilter.
	Vattenfiltret är igensatt eller behöver bytas. Byt vattenfilter.
Ismaskinen tillverkar ingen is (vissa modeller)	Ismaskinens arm är i fel position.	Se till att ismaskinens arm är nere. Läs mer i avsnittet Isautomateni Bruksanvisningen.
	Vattentillförseln fungerar inte	Gå igenom hur du ansluter vattnet i Installera Ditt Kylskåp.
	Vattenslangen har en skarp böj.	Stäng av vattnet och räta ut slangen. Byt slang om det inte går att räta ut den.
	Vattentrycket är för lågt.	Vattentrycket måste vara mellan 20 och 100 psi för att filtret ska fungera ordentligt. Ett minimitryck på 35 psi rekommenderas för kylskåp med vattenfilter.
	Kontrollera frystemperaturen.	Se avsnittet om kontroller i Bruksanvisningen. Frysen måste vara inställd på en temperatur mellan -18 och -17 °C (0-2 °F) för att framställa is.
	Istråget är felplacerat	Se avsnitt om istråget för riktigt installation och placering.

Innan du kallar på hjälp

IS & VATTEN

FENOMEN	MÖJLIGA	ORSAKER	ÅTGÄRD
Ismaskinen producerar Ingen is (vissa modeller), forts	Fel vattenventil har installerats. Kontrollera proceduren för anslutning av vatten i avsnittet"Installera Ditt kylskåp".Hålbildning och användning av 3/16-tums-ventiler leder till lågt vattentryck och kan med tiden sättaigen röret. Tillverkaren är inte ansvariga för skador påegendom till följd av felaktig installation eller anslutningav vatten.
Kylskåpet läcker vatten	Plastslang har använts för att färdigställa vattenanslutningen.		Tillverkaren rekommenderar att man använder kopparledningvid installation. Plastslangar är mindre hållbara och kan orsakaläckage. Tillverkaren är inte ansvariga för skador påegendom till följd av felaktig installation eller anslutningav vatten.
	Fel vattenventil har installerats. Kontrollera proceduren för anslutning av vatten i avsnittet"Installera Ditt kylskåp".Hålbildning och användning av 3/16-tumsventiler leder till lågt vattentryck och kan med tiden sättaigen röret. Tillverkaren är inte ansvariga för skador påegendom till följd av felaktig installation eller anslutningav vatten.
Is bildas i vattenslangen till Ismaskinen	Vattentrycket är för lågt. Vattentrycket måste vara mellan 20 och 100 psi för att filtretska fungera ordentligt. Ett minimitryck på 35 psirekommenderas för kylskåp med vattenfilter.
	Temperaturen i frysen är för hög. Se avsnittet "Hurman justerar temperaturen".Frystemperaturen bör vara mellan 0-2 °F (-18 och -17 °C).
Vattenflödet är lägre än normalt	Vattentrycket är för lågt. Vattentrycket måste vara mellan 20 och 100 psi för att filtretska fungera ordentligt. Ett minimitryck på 35 psirekommenderas för kylskåp med vattenfilter.
	Fel vattenventil har installerats. Kontrollera proceduren för anslutning av vatten i avsnittet"Installera Ditt kylskåp". Hålbildning och användning av 3/16-tums-ventiler leder till lågt vattentryck och kan med tiden sättaigen röret. Tillverkaren är inte ansvariga för skador påegendom till följd av felaktig installation eller anslutningav vatten.
	Vattenslangen har en eller flera skarpa böjar. Stång av vattentillförseln och räta ut de skarpa böjarna.Byt ut slangen om böjarna inte kan rätas ut.
	Vattenfiltret är igensatt och/eller behöver bytas.		Byt vattenfilter.
Automatvattnet är inte kallt	Kylskåpet är nyinstallerat.		Det tar cirka 12 timmar för vattnet i tanken att kylas ner.
	Vattennivån i tanken är för låg.
	Vatten som blivit kvar i rören utanför tanken harvärmts till rumstemperatur.		Slång ut det första glaset vatten och fyll därefter uppvatten igen.

Vattenfilter, data

Amana®

Systemspecifikationer samt prestandadatablad för vattenfilterpatron modell OWF-51 för kylskåp

Specifikationer

Flödeshastighet (max) 0,75 gallon/min (2,83 liter/min)

Uppskattad livslängd OWF-51-NI300 (max) 300 gallon (1135 liter)

Uppskattad livslängd OWF-51-WI500 (max) 500 gallon (1892 liter)

Högsta driftstemperatur 38 °C (100 °F)

Lägsta tryckkrav 35 psi (138 kPa)

Lägsta driftstemperatur 1 °C (33 °F)

Högsta driftstryck 120 psi (827 kPa)

Allmänna driftsförhållanden: Jämför filtrets kapacitet enligt nedan med Ditt faktiska behov av vattenrening.

ANVÄND ALDRIG produkten där vattnet är skadligt eller av okänd kvalitet med avseende på mikrobiologiska föroreningar utan att först desinficera vattnet innan eller efter det att det filtreras. System som är certifierade för användning för cystreduktion kan användas för desinfekterat vatten som eventuellt innehåller filtrerbara cystor.

Det infällbara filtersystemet innehåller en OWF-51 bytespatron (kan köpas hos Din återförsäljare). Utbyte av filterpatronen i rätt tid är av yttersta vikt för att filtersystemet ska fungera tillfredsställande. Var god se respektive avsnitt i denna bruksanvising för användning, krav på underhåll och felsökning.

Systemet har testats enligt ANSI/NSF 42 och 53 för reduktion av de substanser som räknas upp nedan. Koncentrationen av de indikerade substanserna i det vatten som förs in i systemet reducerades till en nivå som var lägre än eller lika med det tillåtna gränsvärdet för vatten som lämnar systemet, enligt ANSI/NSF 42 och 53.

Prestanda*

Substans	Koncentrationinkommandeämne	Medelkoncentrationi filtrerat vatten	Medelreduktion	Maxkoncentrationi utflöde	Minstareduktionenligt krav	pH iinkommandevatten
Bly	0,15 mg/l+/- 10%	0,001 mg/l	99,33 %	0,001 mg/l	0,010 mg/l	6,5
Bly	0,15 mg/l+/- 10%	0,002 mg/l	98,66 %	0,003 mg/l	0,010 mg/l	8,5
Cysta Min. 50000/l 1 cysta/ml		99,99 % 3 cystor/ml >99,95 % Ej tillämpligt
Turbiditet	11 +/- 1 NTU	0,12 NTU	98,98 %	0,18 NTU	0,5 NTU	Ej tillämpligt
Lindan	0,002 mg/l+/- 10%	0,00005 mg/l	97,62 %	0,00005 mg/l	0,00002 mg/l	Ej tillämpligt
Atrasin	0,009 mg/l+/- 10%	0,0002 mg/l	97,93 %	0,0006 mg/l	0,003 mg/l	Ej tillämpligt
Klor	2,0 mg/l+/- 10%	0,09 mg/l	95,26 %	0,17 mg/l	≥ 75 %	Ej tillämpligt
Partiklar**	Minst 10000partiklar/ml	900 partiklar/ml	99,68 %	2400 partiklar/ml	≥ 85 %	Ej tillämpligt
2,4-D(herbicid)	0,210 mg/l+/- 10%	45,45 g/l	84,42 %	100 g/l	0,0017 mg/l	Ej tillämpligt
Asbest	10^7 till 10^8 fibrer/l.Fibrer med längdstörre än 10micrometer.	0,16 MFL/ml	99,96 %	0,16 MFL/ml	99 %	Ej tillämpligt

* Testat vid en flödeshastighet på 0,75 gallon/min (2,83 l/min) och ett maximalt tryck på 120 psi (827 kPa) under normala labförhållanden. Den faktiska prestandan kan dock variera. Health Claim Performance (Prestanda m.a.p hälsokrav) testades och certifierades av NSF International.

** Klassifikation av testet m.a.p. partiklarnas storleksomfång. Partiklarna var 0,5-1 μm.

Testad och certifierad av NSF International enligt ANSI/NSF standard 42 och 53 på modell OWF50-WI500 och OWF50-NI300 med hänsyn till reduktion av:

Standard nr 42: Estetiska effekter

Reduktion av smak och lukt

Reduktion av klor

Mekanisk filtreringsenhet

Partikelreduktion klass 1

Standard nr 53: Hälsoeffekter

Kemisk reduktionsenhet

Reduktion av bly, atrazin, lindan och 2,4-D

Mekanisk filtreringsenhet

Reduktion av cystor, grumling och asbest

- Oppgi en kort beskrivelse av problemet.

Sådan fjernes efter förte installering...

Der aktiveres en lampe med fuld styrke i dispenserområdet, när der serveres is eller vand.

Front Fill Button (Forreste aftapningsknap) (visse modeller)

Sådan låses dispenser op:

- Dispenseren låses op ved at holde knappen Dispenser Lock (Dispenserlås) nede i 3 til 4 sekunder. Den grønne indikatorlampe oven over knappen går ud.

Indikatorlampe for filterstatus

FILTER

OK

CHANGE

Sådan låses dispenser op:

- Dispenseren låses op ved at holde -knappen nede i 3 sekunder. Den grønne indikatorlampe oven over knappen går u.

Dispenserfunktioner
