BRUGSANVISNING XRSS 687 BW BB AMANA

Hvordan får jeg tak på reservedeler eller service?

2 Finn borehullet nederst på håndtaket og plasser den hule håndtaksenden over den nedre dørklipsen.

4 Sett 1/4" sekskantnøkkelen inn i borehullet nederst på håndtaket og stram skruen.

Hvordan utfører jeg en temperaturprøve?

Nødvendige materialer

Hvordan skifter jeg vannfilteret?

For enheter uten indikatorfunktion skal filteret skiftes ut cirka hver 6. måned.

Hvordan bestiller jeg en reservepatron?

VIKTIG: Beverage Chiller™ vil ikke fungere korrekt dersom luftinntakshullene ikke er sammenstilte med luftinntaket i døren.

Dørspann

Dispenserlys ikke vist

Tetningslister på døren

• Vent til lyspæren er avkjølt.
• Bruk hansker när lyspæren skal skiftes.

1. Finn lyspæren inne i dispenserrammens øverste kant. Skru ut og fjern.
2. Skift ut lyspæren med en 230/240 volt pære som ikke er kraftigere enn 12 watt. Ekstra lyspærer er lagt i grønnsaksskuffen.

Energitips

Tak for at De har købt dette køleskab!

Læs venligst denne brugsanvisning grundigt. Denne brugsanvisning giver oplysninger om korrekt vedligeholdelse.

Garantiservice skal udføres af en autoriseret servicetekniker. Fabrikanten anbefaler også, at man kontakter en autoriseret servicetekniker, hvis service er nødvendig efter garantiens udløb. Kontakt Deres forhandler for at finde en autoriseret servicetekniker.

Når De kontakter en autoriseret servicetekniker, bedes De give følgende oplysninger. Produktoplysninger findes på serienummerskiltet, som er placeret på køleskabssektionens loft.

Modelnummer

,P'-nummer

Serienummer

Købsdato

Forhandlers navn

Forhandlers adresse

Forhandlers telefonnr.

Indhold

Indledning 219

Indhold 219

Vigtige sikkerhedsoplysninger 220

Sådan installeres køleskabet 221

Sådan transporteres enheden 221

Sådan vælges bedste placering 221

Sådan installeres og fjernes håndtag.... 222

Sådan bringes køleskabet i vater 223

Sådan justeres temperaturkontrolfunktionerne 224

Om filtreringssystemet.... 225

Køleskabsfunktioner 226

Indvendige hylder 226

Opbevaringsrum i døren 227

Skuffer 228

Fryseboksfunktioner 229

Grundlæggende funktioner 229

Hylder 230

Opbevaringsrum i døren 230

Grundlæggende funktioner 231

Betjening af vanddispenser.... 231

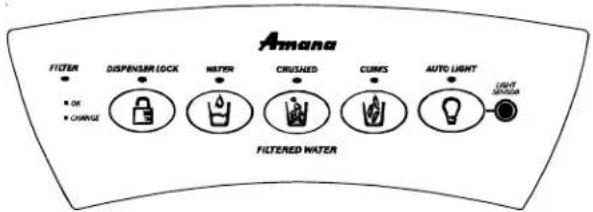

Kontrolfunktioner (5-knapkontrol) 232

Kontrolfunktioner (elektronisk kontrol) 233

Sådan rengøres enheden 236

Sådan fjernes og udskiftes elektriske pærer.... 237

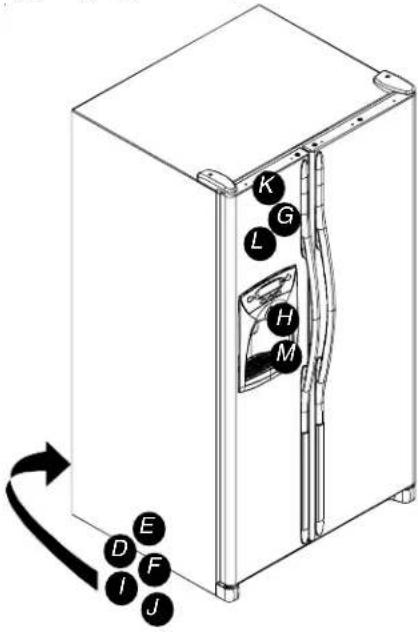

Før der ringes efter service.... 238

Vandfilterdata 242

Problemer? Spar Dem selv for ulejligheden ved unødvendige serviceopkald. Se afsnittet „Før der ringes efter service“ i denne brugsanvisning.

Deres nye køleskab er blevet omhyggeligt konstrueret og fremstillet ifølge strenge kvalitetsstandarder, og bør give Dem en tilfredsstillende og driftssikker brug. Men dette køleskab kan ligesom alle andre mekaniske varer til tider have behov for justeringer, reservedele eller vedligeholdelse. Skulle De få brug for assistance, henvend Dem da til forhandleren, hvor De købte køleskabet.

- Beskriv kort Deres køleskabs problem.

Afsnittet på siden her til venstre er inkluderet til nednotering af værdifuld information.

Bevar brugsanvisningen til opslag i fremtiden!

Behold og opbevar denne brugsanvisning og Deres salgskvittering sammen på et sikkert sted til, hvis der skulle blive brug for garantiservice.

Hvorfor er nogle af disse funktioner ikke de samme som mine?

Denne bog er beregnet til at vise den række af funktioner, der fås i produkt-serien.

Kontakt venligst Deres forhandler, hvis De er interesseret i at købe yderligere tilbehør, som fås til Deres enhed.

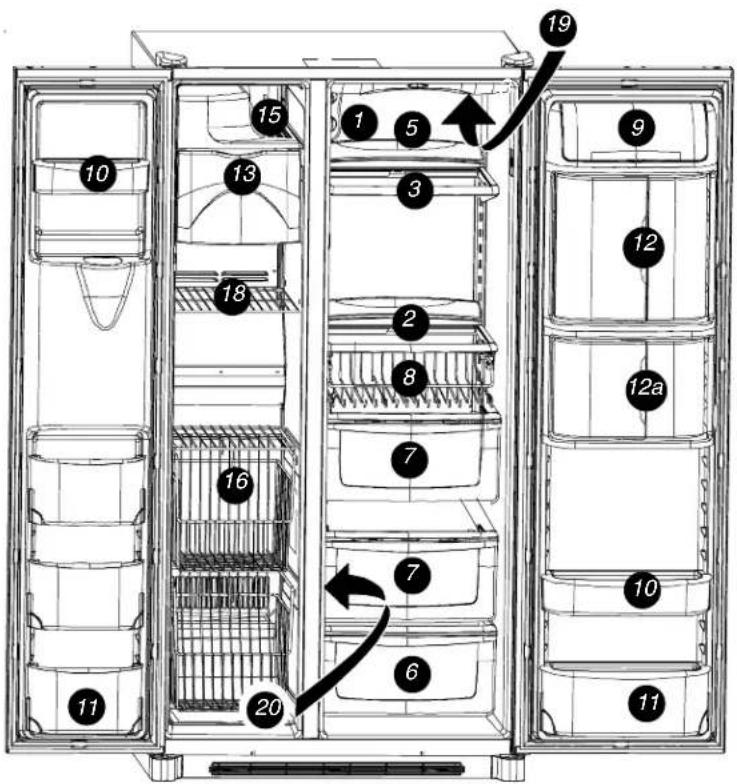

Et overblik over funktionerne

1. Temp Assure ^® kontrolfunktioner

2. Spill Saver ™ hylde

3. Spill Saver ^TM Easy Glide ^TM hylde

4. Side Glide ™ hylder – ikke vist

5. Hyldeforlængere bag

6. Charcuteri/grøntsagsskuffe

7. Grøntsagsskuffe

8. Beverage Organizer ™ (drikkevareordner)

9. Mejeriproduktcenter

10. Dørspande

10a. Spandgribere – ikke vist

1. Vippespand

2. Beverage Chiller ™ (drikkevareafkøler)

12a. Mini-Beverage Chiller ^TM (mini-drikkevareafkøler)

1. Isbeholder

2. Ismaskine – ikke vist

3. Ispindehylde

4. Stor-Mor ^TM system

5. Hængende trådhylde – ikke vist

6. Fast frysebokshylde

7. Vandfilter – ikke vist

8. Luftfilter – ikke vist

9. Lamper – ikke vist

∅vre køleskab

Nedre køleskab

Fryseboks

Dispenser

Vigtige sikkerhedsoplysninger

Genkend sikkerhedssymboler, -ord, -etiketter

FARE

FARE – Akutte farer, som VIL føre til alvorlig personskade eller død.

ADVARSEL

ADVARSEL – Farer eller usikre handlemåder, som KAN føre til alvorlig personskade eller død.

FORSIGTIG

FORSIGTIG – Farer eller usikre handlemåder, som KAN føre til mindre personskade eller skade på produkt eller ejendom.

Hvad De skal vide om sikkerhedsanvisninger

Advarsel og Vigtige Sikkerhedsoplysninger, som findes i denne brugsanvisning, er ikke beregnet til at dække alle tænkelige forhold og situationer, som kan forekomme. Der skal udvises almindelig sund fornuft, for-sigtighed og omhu, når køleskabet instal-leres, vedligeholdes eller betjenes. Kontakt altid Deres forhandler, distributør, service-leverandør eller producent angående problemer eller forhold, som De ikke forstår.

FARE

Følg grundlæggende forsigtighedsforanstaltninger for at reducere risikoen for tilskadekomst eller død, herunder følgende forsigtighedsforanstaltninger:

Korrekt bortskaffelse af køleskab

VIGTIGT: Børns indespærring og kvælning er ikke problemer, der hører fortiden til. Kasserede eller efterladte køleskabe er stadig farlige – selv hvis de kun står udenfor „et par dage“. Følg venligst anvisningerne herunder, hvis De er ved at skaffe Dem af med Deres gamle køleskab, for at forebygge ulykker.

F∅R DE KASSERER DERES GAMLE K∅LESKAB ELLER FRYSER:

- Tag dørene af.

- Lad hylderne blive siddende, så børn ikke så let kan kravle ind i det.

Sådan installeres køleskabet

Disse anvisninger er leveret for at hjælpe Dem ved installeringen af enheden. Producenten kan ikke tage ansvar for ukorrekt installering.

En autoriseret elinstallatør skal tilslutte køleskabet i henhold til disse installeringsanvisninger. Mål døråbningen og køleskabets dybde og bredde. Tag håndtag og døre af, hvis det bliver nødvendigt. Montøren skal også gøre følgende:

1. Følge bestemmelserne angående tilslutning fra det lokale vandvæsen og elektricitetsværk.
2. Gøre vandtilslutningen færdig, inden elektriciteten sluttes til.

Service eller udskiftning af strømkablet skal udføres af en autoriseret servicetekniker.

Installeringskrav

1. Installér en stikkontakt med jordforbindelse med separat 230/240 volt, 50Hz, 10A kredsløb strømkabel af typen Y-forbindelse.

2. Beskyt bløde gulvmaterialer med pap eller tæpper.

3. Skal installeres på et gulv, der kan bære op til 429 kg.
4. Sørg for, at der er 5 mm afstand på hver side af køleskabet, og for modeller, der er over 60 cm dybe, skal der være 12,7 mm afstand over køleskabets top.

5. 60 cm dybe modeller.

Skær hjørnerne af køkkenbordet i en 45°s vinkel, hvis køkkenbordet har et fremspring på 25 mm.

Sørg for, at der er 5 mm afstand på hver side af køleskabet, og 7 mm afstand over køleskabets top, så det er nemt at installere køleskabet og stille det i vater. Der stilles ingen krav til afstand bag køleskabet.

Sådan fjernes træbunden

FORSIGTIG

Der skal to personer til at fjerne træbunden for at undgå person- eller ejendomskade.

1. Sæt klæbestrimmel på dørene, så de ikke kan åbne uventet.
2. Skub en dolly under køleskabets side.
3. Vikl et tæppe eller et underlag om køleskabet. Vikl stroppen rundt om køleskabet. Anbring skumpuderne, der ligger i forsendelseskartonet, under stroppen. Stram stroppen, så den sidder godt fast.
4. Sænk dollyen til gulvet vha. håndtagene nederst på dollyen.
5. Fjern de to øverste bolte fra støtten.
6. Stil køleskabet og dollyen op igen. Tag stroppen af.
7. Skub dollyen under den modsatte side af køleskabet.
8. Gentag trin 3-5.
9. Fjern træbunden.
10. Sæt køleskabet og dollyen op i lodret stilling igen og fjern dollyen.

VIGTIGT:

Køleskabet må ikke blive stående på siden længere end nødvendigt for at fjerne boltene.

Sådan fjernes og udskiftes døre og hængsler

- Kontakt en autoriseret tekniker til at udføre denne opgave.

Sådan installeres køleskabet

Sådan installeres og fjernes håndtag

Håndtagene ligger i køleskabssektionen. Lister, stik og pyntelister ligger i litteratursamlingen.

Gribehåndtag i fuld længde (ikke-rustfrit stål)

1 Fjern to 14 " sekskantskruer fra bunden af køleskabets og fryserens dør.

3 Isæt skruerne, der blev fjernet under trin 1, i håndtagets nederste skruehuller.

2 Bring dørhåndtagene i flugt med øverste og nederste sæt dørclips og lad dem glide ned, indtil skruehullerne på håndtags bund passer med skruehuller i dør.

4 Lad pynteliste smække over nederste del af håndtag og holderne på dørens bund.

Sådan fjernes efter første installering...

- Følg trin 3 og 4 i omvendt rækkefølge.

BEMÆRK: Pasning kan være stram. Når håndtaget fjernes, skal der trækkes opad og udad.

Gribehåndtag i halv længde (ikke-rustfrit stål)

1 Fjern fire 14 tommers sekskantskruer øverst og nederst på døre.

3 Lad farvede pynteliste smække over skruehuller øverst og nederst på håndtag.

- Smæk pynteliste i ved at sætte den store, runde ende i først.

2 Bring dørhåndtag til at flugte med skruehuller og isæt skruerne, der blev fjernet under trin 1.

Sådan fjernes efter første installering...

Det kan være nødvendigt at fjerne håndtag under transport af enheden gennem smalle passager.

- Følg trin 2 og 3 i omvendt rækkefølge.

VIGTIGT: For at undgå beskadigelse af håndtag bruges en skruetrækker med flad æg omviklet med tape til at fjerne farvede håndtagspynteliste.

ADVARSEL!

Udvis størst mulig forsigtighed, när du skal fjerne eller påmontere håndtagene, så du undgår at skære dig på skarpe kanter.

Modeller i rustfrit stål

1 Løsn nederste dørclips på køleskabsdør med en 14 tommes sekskantnøgle.

3 Anbring håndtags anden ende over øverste dørclips og skub det så højt op som muligt.

2 Find forudborede hul ved håndtagets bund og anbring håndtags hule ende over den nederste dørclips.

4 Isæt 1/4 tommes sekskantnøgle ved håndtags bund og spænd skrue.

Sådan installeres køleskabet

Sådan installeres håndtagene fortsat

Håndtag i rustfrit stål fortsat

5 Sæt skrueprop i forudboret hul.

- Følg trin 2 til og med 5 i omvendt rækkefølge.

VIGTIGT: For at undgå beskadigelse af enhed bruges en skruetrækker med flad æg omviklet med tape til at fjerne skruepropper.

- Kontakt en autoriseret tekniker til at udføre denne opgave.

Sådan bringes køleskabet i vater

FORSIGTIG

• For at undgå beskadigelse af vægge og gulvbelægning skal blødt vinyl eller anden gulvbelægning beskyttes med pap, tæpper eller andet beskyttende materiale.
• Brug ikke power-værktøj til at korrigere vater-position for ikke at beskadige eller brække justeringsbolt.
• Justér IKKE enhed til at være mindre end 173,9 cm høj (minus hængsel og hætte). Gør man det, kan man beskadige delene på undersiden.

Nødvendigt værktøj

• 3/8" sekskantnøgle • Vaterpas

1 Fjern fodristen og de nederste hængselshætter

- Åben begge døre 180° eller så meget som muligt for at fjerne.

3 Drej begge de bageste justeringsskruer (B) med uret for at hæve og mod uret for at sænke.

2 Drej begge de forreste justeringsskruer (A) med uret for at hæve og mod uret for at sænke.

4 Kontrollér med vaterpas, at køleskab vipper 6 mm bagover bagud af hensyn til korrekt dørlukning.

- Hvis enhed er rettet ind og stabil, sættes fodristen på igen.

Hvad hvis mine døre ikke flugter med hinanden?

• Find den dør, der er højest, og drej den forreste justeringsskrue med uret. Fortsæt indtil dørene flugter med hinanden.
• Hvis bunden af justeringsområdet nås, og dørene ikke flugter med hinanden, hæves den modsatte dør ved at dreje den forreste justeringsskrue med uret.
• Sæt fodristen på igen.

Hvad hvis min enhed rokker?

• Drej den bageste justeringsskrue med uret for at hæve hjørne, der rokker.
• Sæt fodristen på igen.

Sådan installeres køleskabet

Sådan justeres temperaturkontrolfunktionerne

Køleskabet er fremstillet til at fungere ved normal indendørstemperatur mellem 16° og 43°C.

1 Find kontrolfunktioner for køleskab og fryseboks på køleskabssektionens øverste venstre væg og indstil begge kontrolfunktionerne til 4.

VIGTIGT: Ingen af sektionerne køler, hvis kontrolfunktionen for fryseboks er indstillet på Off (slukket).

2 Lad der gå 24 timer til at stabilisere temperaturerne.

VIGTIGT: På grund af enhedens konstruktion skal man altid begynde med at justere temperaturen i frysebokssektionen.

• Drej kontrolfunktionen til næste højere tal, hvis for varmt.
• Drej kontrolfunktionen til næste lavere tal, hvis for koldt.
• Lad der gå 5 til 8 timer, for at justeringerne kan få virkning.

4 Kontrollér, at køleskabssektionen er 3° til 4°C.

• Drej kontrolfunktionen til næste højere tal, hvis for varmt.
• Drej kontrolfunktionen til næste lavere tal, hvis for koldt.
• Lad der gå 5 til 8 timer, for at justeringerne kan få virkning.

5 Gentag processen som nødvendigt.

Hvordan udfører jeg en temperaturmåling?

Nødvendige materialer

• Anbring termometer i et glas vegetabilsk olie midt i fryseren og fortsæt med trin 3 i afsnittet Sådan justeres temperaturkontrolfunktionerne.

Til køleskab

• Anbring termometer i et glas vand midt i enheden og fortsæt med trin 3 i afsnittet Sådan justeres temperaturkontrolfunktionerne.

Elektroniske temperaturkontrolmodeller

1 Til justering af fryserens temperatur, anvend -knapperne ved siden af -knappen. Det anbefales, at temperaturen indstilles på -17° til -16° C (0° til 2° F).

• Anvend -knappen til at hæve frysebokstemperaturen, eller til at sænke den.
• Tryk på -knappen for at bekræfte indstillingen.

2 Til justering af køleskabssektionens temperatur, anvend knapperne ved siden af knappen. Det anbefales, at temperaturen indstilles på 3° til 4° C (38° til 40° F).

• Anvend -knappen til at hæve køleskabssektionstemperaturen, eller til at sænke den.
• Tryk på -knappen for at bekræfte indstillingen.

3 Lad der gå 24 timer til at stabilisere temperaturerne.

BEMÆRK: Hvis temperaturen justeres på en driftsklar enhed, er blot 5 til 8 timer nok, for at temperaturjusteringerne kan få virkning.

Om filtreringssystemet...

For at undgå alvorlig sygdom eller død skal man undgå at bruge enheden, hvor vandet er usikkert eller af ukendt kvalitet, uden tilstrækkelig desinfektion før eller efter brug af filter.

FORSIGTIG

• Omløbspatron filtrerer IKKE vandet. Husk at have udskiftningspatron ved hånden, när det er nødvendigt at skifte filter.
• Hvis vandfiltreringssystem er frosset til, udskiftes filterpatron.
• Hvis systemet ikke har været brugt i flere måneder, og vandet har en ubehagelig smag eller lugt, udskylles systemet ved at slippe 2-3 glas vand ud. Hvis den ubehagelige smag eller lugt varer ved, udskiftes filterpatronen.

Første installering af vandfilter

1 Fjern blå omløbshætte og opbevar den til senere brug.

Udskiftning af vandfilter

VIGTIGT: Luft, der er indfanget i systemet, kan få vand og patron til at udskydes. Udvis forsigtighed ved fjernelse.

2 Fjern forseglingsetiketten fra filterende og sæt i filterhoved.

- Drej blidt rundt med uret, indtil filtret standser og smæk filterhætten i, så den lukker.

2 Lad vandet løbe af filtret ned i vask eller toilet, og bortskaf i almindelig affaldssæk til husholdning.

3 Tør overskydende vand op fra filterdæksel og fortsæt med installationstrin 2 og 3.

3 Reducér vandsprøjtning ved at skylle luften ud af systemet. Lad vandet løbe kontinuerligt (ca. 2 minutter) gennem dispenseren, indtil vandet løber roligt og stabilt.

- Yderligere udskylning kan være nødvendig i nogle husholdninger, hvor vandet er af dårlig kvalitet.

Jeg forsøger på at slippe vand ud for at udskylle systemet. Hvor bliver vandet af?

Ved førstegangsbrug skal man give systemet en forsinkelse på 1 til 2 minutter for at lade den indvendige vandtank fyldes op.

Hvad hvis jeg vælger at undlade at bruge vandfiltreringssystemet?

Dispenserfunktionen kan bruges uden vandfilterpatron. Hvis du vælger denne mulighed, skal filtret udskiftes med den blå omløbshætte.

Hvornår skal jeg udskifte vandfiltret?

Nogle dispensermodeller har en indikator for udskiftning af filter. Se afsnittet om dispenserfunktion i brugsanvisningen for anvisninger i betjening og nulstilling af denne funktion. For enheder uden indikatorfunktion, skal filtret udskiftes cirka hver 6 måned.

VIGTIGT: Vandets tilstand og mængden, der bruges, bestemmer vandfilterpatronens levetid. Hvis der bruges meget vand, eller hvis vandet er af dårlig kvalitet, kan hyppigere udskiftning være nødvendig.

Hvordan bestiller jeg en filterpatron til udskiftning?

Udskiftningspatron til vandfilter model OWF51 fås gennem forhandlere og serviceteknikere. Kontakt Deres lokale leverandør for yderligere oplysninger.

Køleskabsfunktioner

Hvorfor er nogle af disse funktioner ikke de samme som mine?

Denne bog er beregnet til at vise den variation af funktioner, der fås i produktserien. Hvis Deres køleskab ikke har alle de muligheder, der er vist, kan mange af disse muligheder købes ved at kontakte Deres lokale leverandør.

Indvendige hylder

FORSIGTIG

Overhold følgende for at undgå person- eller ejendomskade:

• Kontrollér, at hylden sidder sikkert fast, før der anbringes emner på hylden.
• Vær forsigtig med håndteringen af hylder af hærdet glas. Hylderne kan pludselig brække, hvis der kommer skår eller ridser i dem, eller hvis de udsættes for pludselige temperaturændringer.

Side Glide™ hylder (visse modeller)

Side Glide™ hylder hænges op på et dobbelt-tværstangs-element bag i køleskabet. Hylder kan sættes i flugt ved siden af hinanden for at danne en bred overflade i fuld bredde, eller hvis hylderne fastgøres til separate

tværstænger, kan de glide til venstre og højre for at tilpasses opbevaringsbehov.

• For at fjerne hylden hæves hylden 10^ for at få den fri af den dobbelte tværstang, hvorefter den kan løftes ud.
• For at installere følges ovennævnte procedure i omvendt rækkefølge.

For at flytte hylderne sidelæns:

- Løft den forreste ende af hylden en smule og lad den glide til venstre eller højre.

• For at fjerne lader man elementet glide opad for at tage det af metalskinnen.
• For at installere udføres ovennævnte procedure i omvendt rækkefølge.

entet nævnte

Spillsaver™ Easy Glide™ (visse modeller)

Spillsaver™ Easy Glide™ hylder har den praktiske egenskab, at de er lette at rengøre med deres udtrækningsdesign, der også gør det let at nå emner, der står bagest. Med henblik på let rengøring kan glashylden tages af ved trække den helt ud og løfte den ud af rammen.

- Se anvisninger for Spillsaver ^TM faste hylder for at fjerne hylde og ramme.

Spillsaver™

Spillsaver™ faste hylder opfanger mindre spild med henblik på lettere rengøring.

• Løft opad og ud for at fjerne hylder.
• Udfør ovennævnte procedure i omvendt rækkefølge for at installere hylder.

Hyldeforlængere bag (visse modeller)

Hyldeforlængere bag i køleskabet hjælper med at forhindre artikler i at falde af hyldens bageste ende.

For at fjerne og installere hyldeforlængere:

• Træk forlængeren lige opad fra hyldens bagende for at fjerne den.
• Sæt hyldeforlængerens pinde i hullerne på hylderammen for at installere den.

Køleskabsfunktioner

Opbevaringsrum i døren

Mejeriproduktcenter

Mejeriproduktcentret giver praktisk opbevaring af emner såsom smør, yoghurt, ost osv. Denne sektion er en justérbar funktion, som befinder

sig i døren. Den kan flyttes til flere forskellige positioner for at tilpasses opbevaringsbehov.

- Lad mejeriproduktcentret glide opad og træk lige ud i det for at tage det ud.

- Mejericentret installeres ved at følge ovennævnte trin i omvendt rækkefølge.

Vippespande i døren (visse modeller)

Vippespandelementet består af en spand og en ramme, hvilket giver justérbar, praktisk opbevaring af fødevare-emner i døren. Spandelementet vipper fremad for let adgang til emner, og kan løftes ud for let rengøring og justering.

Sådan fjernes og installeres spand:

• Spanden fjernes ved at vippe spanden fremad og trække den lige udad.
• Spanden installeres ved at lade spanden glide ind i spandrammen og skubbe spanden op i lodret stilling.

Sådan justeres spandramme:

Den temperaturstyrede Beverage Chiller™ (drikkevarecenter) og temperaturstyrede Mini Beverage Chiller™ holder drikkevarer og andre emner op til 3° koldere end resten af køleskabet. Luft fra frysebokssektionen passerer via luftindtag gennem drikkevarecentret.

Kontrolfunktionen for drikkevarecentret befinder sig påkøleskabets venstre væg. Kontrolfunktionen justerer den mængdeluft, der cirkulerer gennem drikkevarecentret. Drej kontrolfunktionen mod det store snefnugikon for kolderetemperatur.

Sådan fjernes og installeres Beverage Chiller™:

• Hvis mejeriproduktcentret eller dørspand er placeret lige over Beverage Chiller™, kan det være nødvendigt at flytte dem. Se tilsvarende anvisninger og fjern emnet. Lad Beverage Chiller™—elementet glide opad og træk det lige ud.
• For at installere Beverage Chiller™ rettes et af hullerne til koldluftsindtag (A) på Beverage Chiller™ ind til at flugte med et af de to luftindtag (B) i dørforingen. Skub elementet ned på dørholderen, indtil det standser.

VIGTIGT: Beverage Chiller™ fungerer ikke korrekt, hvis luftindtagshullerne ikke flugter med luftindtag i dørforing.

Dørspande

Dørspande kan justeres til at opfylde individuelle opbevaringsbehov.

• Fjernes ved at lade spanden glide op og trække den lige ud.
• Installeres ved at udføre ovennævnte trin i omvendt rækkefølge.

Charcuteri/grøntsagssystemet er forsynet med en skuffe med en variabel temperaturkontrol, som holder sektionen op til 3°C koldere end køleskabstemperaturen. Denne skuffe kan bruges til opbevaring af charcuteri eller som ekstra opbevaringsrum for produkter.

BEMÆRK: Kold luft, der ledes til charcuteri/grøntsagssystemet kan sænke køleskabstemperaturen. Det kan være nødvendigt at justere køleskabskontrolfunktionen.

Kontrolfunktioner

Klimakontrolfunktionerne befinder sig på væggen til venstre for skuffen. De regulerer lufttemperaturen i charcuteri/grøntsagsskuffen. Indstil kontrolniveauet til cold (koldt) for at give normal køleskabstemperatur til grøntsager med skræl. Brug indstillingen coldest (koldest) til kød eller andre charcuteriemner.

Grøntsagsskuffe med klimakontrol

Garden Fresh™ grøntsagsskuffe holder produktet fri skt længere i omgivelser med justérbar luftfugtighed.

Kontrolfunktioner

Garden Fresh™ kontrolfunktioner regulerer graden af luftfugtighed i grøntsagsskuffen. Brug indstillingen low (lav) til grøntsager med skræl. Brug den høje indstilling high (høj) til produkter med blade.

Sådan fjernes og installeres skuffer:

• Skuffen fjernes ved at trække skuffen ud i hele dens længde. Vip skuffens forende opad og træk den lige ud.
• For at installere skuffen udføres ovennævnte trin i omvendt rækkefølge.

Sådan fjernes og installeres grøntsagshylde:

• Løft hylden af vægstøtter og fjern den.
• Hylden installeres ved at sænke hylden ned på vægstøtter og skubbe den ind, indtil den flugter med bagvæggen.

Beverage Organizer™ (visse modeller)

Beverage Organizer™ glider ud fra undersiden af Spillsaver™ Easy Glide™ hylden. Den har plads til op til 12 dåser med drikkevarer.

Sådan fjernes og installeres Organizer:

• For at fjerne Organizer tømmes den først for indhold. Træk Organizer fremad til dens fulde længde og løft dens forende for at løsne den fra hyldeskinnen. Træk den lige ud for at fjerne den.

- Installeres ved at udføre ovennævnte trin i omvendt rækkefølge.

Hvorfor er nogle af disse funktioner ikke de samme som mine?

Denne bog er beregnet til at vise den variation af funktioner, der fås i produktserien. Hvis Deres køleskab ikke har alle de muligheder, der er vist, kan mange af disse muligheder købes ved at kontakte Deres lokale leverandør.

Grundlæggende funktioner

FORSIGTIG

Overhold følgende for at undgå ejendomskade:

• Brug ikke magt til at skubbe ismaskinens arm opad eller nedad.
• Lad være med at anbringe eller opbevare noget i isbeholderen.

Ismaskine med automatisk servering

Denne ismaskine danner den is, der bruges i isdispensersystemet.

Brug af ismaskine første gang

• Kontrollér at isbeholderen er på plads, og at ismaskinens arm er nede.
• Efter at frysebokssektionen har nået mellem -18° og -17°C, fyldes ismaskinen med vand og begynder at virke.
• Lad der gå ca. 24 timer efter installationen, før De modtager den første høst af is.
• Kassér den is, der dannes inden for de første 12 timers drift, for at kontrollere, at urenheder er skyllet ud af systemet.

Brugsanvisning

• Kontrollér at isbeholderen er på plads, og at ismaskinens arm er nede.
• Efter at frysebokssektionen har nået -18° til -17°C, fyldes ismaskinen med vand og begynder at virke. De får en fuld ishøst ca. hver 3. time.
• Stands isfremstillingen ved at hæve ismaskinens arm, indtil der høres et klik.
• Ismaskinen forbliver i slukket off (slukket) position, indtil armen skubbes ned.

VIGTIGT: Ispindehylden bør ikke installeres, hvis ismaskinen er slået fra (dvs. när den er sat til "off").

Ispindehylden er et sted, hvor emner kan afkøles eller fryses hurtigt.

• Ispindehylden fjernes ved at løfte den af is beholderskinnerne og trække den lige ud.
• Ispindehylden installeres ved at udføre ovennævnte trin i omvendt rækkefølge.

VIGTIGT: Ispindehylden bør ikke installeres, hvis ismaskinen er slået fra (dvs. när den er sat til "off").

Isbeholder

Isbeholderen befinder sig neden under den automatisk serverende ismaskine.

Sådan fjernes og installeres isbeholderen:

- For at fjerne beholderen fjernes først ispindehylden. Hæv ismaskinens arm for at deaktivere ismaskine.

• Løft beholderens forende opad og træk den ud til dens fulde længde. Løft beholderens forende og fjern den.
• Beholderen installeres ved først at lade beholderen glide ind i skinnerne under ismaskinen, indtil den låses på plads. Før ismaskinens arm ned for at aktivere ismaskine, og sæt ispindehylden på plads.

VIGTIGT: Isbeholderen skal være låst korrekt på plads for at opnå korrekt isservering. Hvis fryseboksen ikke kan lukkes, er beholderen ikke placeret korrekt. Drej sneglen som vist for at rette isbeholderen korrekt ind med enhedens bagvæg.

Fryseboksfunktioner

Hylder

Stor-Mor® system

Kurvene glider ud for let adgang til emner, der står bagest. Hylderne kan flyttes for at opfylde individuelle opbevaringsbehov.

Sådan fjernes og installeres Stor-Mor® hylde:

• For at fjerne hylden smækkes hyldens højre side af kabinetskinnen og fjernes fra vægmonteringsclipsene.
• For at installere den udføres ovennævnte trin i omvendt rækkefølge.

BEMÆRK: Hyldens bagkant skal flugte med kabinettets bagvæg for at sikre, at den sidder sikkert fast i kabinetskinnen. Ukorrekt tilretning vil få hylden til at glide.

Sådan fjernes og installeres kurve:

• For at fjerne kurven trækkes kurven først fremad til dens fulde længde. Løft det forreste håndtag for at løsne kurven fra skinner og fjern den.
• For at installere kurv udføres ovennævnte trin i omvendt rækkefølge.

- Se Koleskabsafsnittet for anvisninger.

Fast frysebokshylde

Sådan fjernes og installeres hylder:

• Fjern hylden fra vægmonteringsclipsene og træk ud af monteringshuller på venstre side.
• For at installere udføres ovennævnte trin i omvendt rækkefølge.

Hængende trådhylde (visse modeller)

Den hængende trådhylde giver ekstra opbevaringsplads til isterningsbakker, frosne madvarer i kasser, ispakker osv.

Sådan fjernes hylden:

• Klem trådhyldens krog indad for at løsne trådhylden fra højre side af Stor-Mor™ hylden. Hylden svinger nedad.
• Tryk trådhyldens krog udad for at fjerne hylden fra frysebokssektionen.

Sådan installeres hylde:
- Udfør ovennævnte trin i omvendt rækkefølge.

Vippespande i dør (visse modeller)

- Se Koleskabafsnittet for anvisninger.

Grundlæggende funktioner

Dispenser Dispenser

Front Fill Button (forreste aftapningsknap) virker uafhængigt af dispenserkontrolfunktionerne og giver således et alternativ foran til dispenserpuden til servering af vand. Denne funktion er praktisk til opfyldning af store emner, som ikke passer ind i dispenserområdet (dvs. sportsflasker, kander, store pander, kaffekander).

Denne funktion har den yderligere praktiske egenskab at servere is og vand samtidigt. For at bruge den vælges Deres foretrukne ismodus fra dispenserkontrolpanelet. Pres beholderen imod dispenserpuden, mens De trykker på den forreste aftapningsknap.

Dispenserpude

Dispenserpuden befinder sig på dispenserområdets bagvæg. Når der trykkes på dispenserpuden, serveres det valg, De har truffet på dispenserkontrolpanelet.

Udtagelig bakke

Den udtagelige bakke i dispenserens bund er fremstillet til at opsamle små spild og kan let fjernes med henblik på rengørings- og tømningsformål.

VIGTIGT: Der er intet afløb fra den udtagelige bakke. Kontinuerligt vandnedløb i bakken vil få bakken til at flyde over.

Betjening af vanddispenser

FORSIGTIG

Overhold følgende anvisninger for at undgå person- eller ejendomskade.

• Stik ikke fingre, hænder eller noget som helst fremmedlegeme ind i dispenseråbningen.
• Brug ikke skarpe genstande til at brække is.
• Servér ikke is direkte ned i tyndt glas, sart porcelæn eller fint krystal.

BEMÆRK: Ved førstegangsbrug af vanddispenser må der beregnes en forsinkelse på ca. 1-2 minutter i vandserveringen, hvor den indvendige vandtank fyldes op. Kassér de første 10-14 beholderes vand efter førstegangstilslutning af køleskab til husholdningsvandforsyning, og efter at køleskabet ikke har været anvendt i længerevarende perioder.

• Vælg vandmulighed fra dispenserkontrolpanel.
- Pres en solid beholder med bred åbning imod dispenserpuden.
- Slip presset mod dispenserpuden for at standse vandserveringen. Der kan blive serveret yderligere en lille mængde vand, som bliver opsamlet i dispenserbakken. Store spild bør tørres op.

Sådan bruges Front Fill Button (forreste aftapningsknap) (visse modeller):

• Indpas en beholder under Front Fill Button (forreste aftapningstap), idet små vanddråber bruges som orientering.
• Tryk på den forreste aftapningstap og hold den indtrykket.
• Slip knappen, når den ønskede opfyldning er nået. Der kan blive serveret yderligere en lille mængde vand, som bliver opsamlet i dispenserbakken. Store spild bør tørres op.

BEMÆRK: Hvis vanddispenseren er aktiv i mere end 5 minutter, slukker en automatisk låsesensor for strømmen til dispenserområdet. Se Automatisk lås for yderligere oplysninger.

Dispenserfunktioner

Kontrolfunktioner

(5-knapkontrol)

Amana FILTER DISPENSER LOCK WATER CRUSHED CURS AUTO LIGHT LIGHT SAVINGS FILTERED WATER

Betjening af isdispenser

Sådan serveres is:

• Vælg Cubed (i terninger) eller Crushed (knust) ismodus ved at trykke på knappen på dispenserkontrolpanelet. Et grønt indikatorlys oven over knappen viser modusvalg.
• Pres beholder mod dispenserpude. Når der serveres knust is, holdes beholderen så tæt på slisken som muligt for at reducere sprøjtning. Valgmodus kan ikke ændres, mens isdispenser er i drift.

BEMÆRK: Hvis vanddispenseren er aktiv i mere end 2 til 3 minutter, slukker en automatisk läsesensor for strømmen til dispenserområdet. Se Automatisk lås for yderligere oplysninger.

Hvad er den automatiske läsefunktion?

Den automatiske låsefunktionen slukker for strømmen til vandog isdispenseren, når en af dem har været i drift kontinuerligt. Hvis denne modus træder i kraft, aktiveres den grønne lampe oven over knappen Dispenser Lock (Dispenserlås).

Indikatorlampen for filterstatus tjener som en påmindelse om, at vandfiltret skal udskiftes. Et grønt lys indikerer, atfiltret er i god tilstand. Et rødt lys indikerer, at filtret bør udskiftes. Når lyset bliver rødt, vil det forblive rødt, indtilfunktionen nulstilles.

Sådan nulstilles indikatoren:

- Tryk på og hold både Dispenser Lock (Dispenserlås)-knappen og Water (Vand)-knappen nede samtidigt i 3 til 4 sekunder. Det grønne indikatorlys blinker 3 gange, når nulstillingen af funktionen er lykkedes.

Auto Light (Autolys)

Funktionen Auto Light (Autolys) giver mulighed for at aktivere dispenserlyset ved halv styrke, når Light Sensor (Lyssensor) mærker, at lysniveauet i lokalet er lavt.

BEMÆRK: Dispenserlyset virker, uanset

om Auto Light (Autolys) er valgt eller ej.

Sådan aktiveres og deaktiveres Autolys:

• Autolyset aktiveres ved at trykke på knappen Auto Light (Autolys) på kontrolpanelet. En grøn indikatorlampe oven over knappen viser, at sensoren er aktiv.
• Det deaktiveres ved at trykke på knappen Auto Light (Autolys). Den grønne indikatorlampe slukkes.

Sabbath Mode (visse modeller)

Denne tilstand er til deaktivering af strømeffekten til LED og dispenserlysene, mens kontrolenhederne forbliver funktionelle.

Aktivering af Sabbath Mode (Sabbat-tilstand):

• Tryk og hold på knapperne Dispenser Lock (Dispenserlås) og Auto Light (Autolys) samtidig i 3-4 sekunder. LED og dispenserlysene går ud efter 3-4 sekunder. Dispenserlyset kan ikke aktiveres under dispensering i denne tilstand.

BEMÆRK: Hvis strømmen afbrydes, mens Sabbath Mode (Sabbat-tilstand) er aktiv, forbliver kontrolenheden i Sabbath Mode (Sabbat-tilstand), när strømmen vender tilbage.

Deaktivering af Sabbath Mode (Sabbat-tilstand):

- Tryk og hold på knapperne Dispenser Lock (Dispenserlås) og Auto Light (Autolys) samtidig i 3-4 sekunder. LED og dispenserlysene aktiveres efter 3-4 sekunder.

Dispenserfunktioner

Kontrolfunktioner

(Elektronisk kontrol)

Vand- og isdispenserfunktionerne arbejder uafhængigt af hinanden.

Til servering af vand:

- Tryk på -knappen

- Tryk på vandaktivator

Til servering af is:

• Tryk på -knappen for at vælge halvmåneformet is.
• Tryk på -knappen for at vælge knust is.

Denne funktion forhindrer, at der serveres is og vand.

Denne funktion giver mulighed for to indstillinger: OFF (slukket) og AUTO.

BEMÆRK: Dispenserlyset virker ved fuld kraft, när is- eller vandfunktionerne er i brug.

OFF (slukket)-indstillingen tillader kun, at lyset virker som dispenserhulrumslys.

AUTO-indstillingen gør det muligt for SENSOR at måle det omkringværende lysniveau og justere hulrumslysstyrken tilsvarende. Når sensoren registrerer lavt lysniveau (om natten, et mørkt køkken), vil hulrumslyset arbejde på 50% af normalt strømniveau. Når sensoren registrerer højt lysniveau (oplyst køkken, direkte sollys), aktiveres hulrumslyset ikke.

Deaktivering af AUTO-indstillingen:

• Tryk på -knappen på kontrolpanelet. Når den grønne indikatorlampe over knapdisplayet er slukket, vil lyset kun virke, när der serveres vand eller is.
• AUTO-indstillingen aktiveres ved at trykke på -knappen. Når den grønne indikatorlampe over knapdisplayet er tændt, vil dispenserhulrumslyset anvende AUTO-indstillingen.

Indikatorlampe for filterstatus

Indikatorlampen for filterstatus tjener som en påmindelse om, at vandfiltret skal udskiftes. Et grønt lys indikerer, at filtret er i god stand. Et rødt lys indikerer, at filtret bør udskiftes. Når lyset bliver rødt, vil det forblive rødt, indtil funktionen nulstilles.

OK

CHANGE

Sådan nulstilles indikatoren:

- Tryk på og hold både - og -knapperne nede samtidigt i 4 sekunder. Den grønne indikatorlampe for filterstatus blinker 3 gange, når nulstillingen af funktionen er lykkedes.

Hvad er den automatiske läsefunktion?

Den automatiske låsefunktion slukker for strømmen til vand- og isdispenseren, når en af dem har været i drift kontinuerligt i ca. 2 minutter. Hvis denne modus træder i kraft, aktiveres den grønne lampe oven over knappen.

Ved hjælp af disse taster hæves eller sænkes temperaturen i fryseboks- og køleskabssektionen.

Sådan indstilles temperaturen i køleskabssektionen:

- Find ved siden af -knappen. Anvend knappen til at hæve temperaturen i køleskabssektionen, eller til at sænke den.

- Tryk på -knappen for at bekræfte indstillingeng.

Sådan indstilles temperaturen i frysebokssektionen:

- Gentag ovennævnte instruktioner med -knapperne ved siden af -knappen på displayet.

Max Cool (maksimal køl)

Denne funktion forårsager, at temperaturen i køleskabssektionen falder til køleskabstemperaturens laveste indstilling som er kontrolenhedsbestemt. Denne indstilling forbliver virksom i ca. 10

Aktivering af Max Cool (maksimal køl):

- Tryk på -knappen. Den grønne lampe oven over knappen indikerer den aktive tilstand.

BEMÆRK: Temperaturindstillingen kan ikke ændres, hvis indstillingerne Max Cool (maksimal køl) ellerMax Freeze (maksimal frys) er aktive.

Deaktivering af Max Cool (maksimal køl):

- Tryk på -knappen. Den grønne lampe oven over knappen går ud.

Max Freeze (maksimal frys)

Denne funktion forårsager, at temperaturen i frysebokssektionen falder til frysebokstemperaturens laveste indstilling som er kontrolenhedsbestemt. Denne indstilling forbliver virksom i ca. 24

Aktivering af Max Freeze (maksimal frys):

- Tryk på -knappen. Den grønne lampe oven over knappen indikerer den aktive tilstand.

BEMÆRK: Temperaturindstillingen kan ikke ændres, hvis indstillingerne Max Cool (maksimal køl) ellerMax Freeze (maksimal frys) er aktive.

Deaktivering af Max Freeze (maksimal frys):

- Tryk på -knappen. Den grønne lampe oven over knappen går ud.

Display tændt/slukket

Display tændt/slukket-knappen styrer strømeffekten til LED-displayet

Deaktivering af displayet:

- Tryk på -18 4 -knappen. Displayet går ud.

Reaktivering af displayet:

- Tryk på -13 en. Displayet tænder igen.

Vacation Mode (Ferietilstand)

Hvis denne tast er aktiveret, forårsager den mindre hyppige afrimningsperioder. Dermed spares der energi.

Anbringelse af køleskabet i Vacation Mode

(ferietilstand):

- Tryk på burtch.

Deaktivering af Vacation Mode (ferietilstand):

- Tryk på -knappen, eller åben en af køleskabsdørene.

Alarm slukket

Denne tast anvendes til at slukke HI TEMP (høj temperatur) advarselsindikatoren og akustisk alarm, samt den akustiske alarm OPEN DOOR (åben dør).

Sådan slukkes alarmen:

- Tryk på -knappen.

Dispenserfunktioner

Skjulte kontrolfunktioner (Elektronisk kontrol)

Sabbath Mode (Sabbat-tilstand)

Denne tilstand er til deaktivering af strømeffekten til LED og dispenserlysene, mens kontrolenhederne forbliver funktionelle. Der er ingen visuelle eller akustiske alarmer til rådighed i denne tilstand.

Aktivering af Sabbath Mode (sabbat-tilstand):

- Tryk og hold på

- og -knapperne samtidig i 3

sekunder. LED og dispenserlysene går ud efter 3

sekunder. Dispenserlyset kan ikke aktiveres under dispensering i denne tilstand.

•

Deaktivering af Sabbath Mode (sabbat-tilstand):

- Tryk og hold på

- og -knapperne samtidig

i 3 sekunder. LED og dispenserlysene aktiveres efter 3 sekunder.

BEMÆRK: Hvis strømmen afbrydes, mens Sabbath Mode (sabbat-tilstand) er aktiv, forbliver kontrolenheden i Sabbath Mode (sabbat-tilstand), när strømmen vender tilbage.

Auto-display

AUTO-display styrer oplysningen af LED-displayet på grundlag af lyslæsningerne modtaget fra SENSOR I AUTO-tilstand vil displayet, hvis SENSOR angiver lavt lysniveau, være svagere end under veloplyste perioder. I ON (tændt)-tilstand vil displayet kun have én lysindstilling, og den vil ikke forandre sig på grund af lysniveauene.

Sådan indstilles displayets strømniveau:

- Tryk og hold på

på displayet ved at bruge XXX for on (tændt) og U,

- Brug køleskabets

ap for at bevæge Dem igennem displaytilstandene.

- Aktivér den valgte indstilling ved at trykke på

-knappen.

Temperaturomstillingstilstand

Denne tilstand er til rådighed for at ændre temperaturdisplayet mellem Fahrenheit og Celsius.

Sådan ændres temperaturaflæsningen:

- Tryk på

- og fryseboks

-knapperne samtidig

i 3 sekunder. Ved at trykke på den samme knapkombination, kan brugeren skifte mellem de to valg.

Formålet med denne tilstand er at forebygge, at der pilles ved det øverste sæt af dispenserkontrolenheder. Dette inkluderer display tændt/slukket, Max Freeze (maksimal frys), Max Cool (maksimal køl), Vacation Mode (ferietilstand) og temperaturindstillingsfunktioner.

Aktivering af skjult dispenserlås:

• Tryk på

kna-10 de samtidig

i 3 sekunder.

Deaktivering af skjult dispenserlås:

- Tryk på

- og -10 4perne samtidig i 3 sekunder.

+

ON/OFF (til/fra)-funktion

On/Off (til/fra)-funktionen slukker for afkølingen af køleskabs- og frysebokssektionerne.

Sådan slukkes enheden:

- Tryk på fryseboks -knappen indtil udlæsningen registrerer en overskridelse af den maksimalt tilladte frysetemperatur. På dette tidpunkt viser LED: = = =

- Tryk på -knappen for at bekræfte valget.

ADVARSEL

For at undgå elektrisk stød, som kan forårsage alvorlig personskade eller død, må man ikke foretage vedligeholdelse eller service på køleskabet, med mindre strømmen til enheden er blevet afbrud.

Sådan reaktiveres enheden:

- Tryk på fryseboks

-knappen.

- Tryk på

-knappen for at bekræfte valget.

Hvilke rengøringsmidler anbefales til mit produkt i rustfrit stål?

Deres producent har et rengøringsmiddel, der kan købes (Delnr. 31960801). Kontakt venligst Deres lokale leverandør for at få dette.

VIGTIGT: Beskadigelse af overflader i rustfrit stål på grund af ukorrekt brug af rengøringsprodukter eller ikke-anbefalede produkter dækkes ikke under nogen garanti.

Hvordan fjerner jeg lugt fra køleskabet?

1. Tag alle fødevarer ud og træk kablet ud af stikkontakten.
2. Vask alle indvendige flader, herunder loft, gulv og vægge, i henhold til anvisningerne under "Generelt". Vær specielt opmærksom på hjørner, sprækker og fordybninger. Vask alle skuffer, hylder og pakninger.
3. Sæt køleskabets kabel i stikkontakten igen, og sæt fødevarerne tilbage i køleskabet. Vask og tør alle flasker, beholdere og glas. Pak fødevarerne i tætte, forseglede beholdere for at forebygge lugt fremover. Undersøg om lugten er væk efter et døgn.

Udfør følgende trin, hvis lugten ikke er forsvundet.

1. Udfør trin 1 og 2.
2. Stil grøntsagskufferne på den øverste hylde i køleskabet. Læg sammenkrøllet avispapir uden farvetryk i køleskabet og fryseren, også i dørene.
3. Strø grillkulbriketter ud over avispapiret.
4. Luk dørene og lad skabet stå sådan i 24 til 48 timer.
5. Fjern grillkullet og avispapiret.
6. Udfør trin 2 og 3.

Kontakt Deres lokale leverandør, hvis lugten ikke er forsvundet.

Sådan rengøres enheden

ADVARSEL

Afbryd strømmen til køleskabet inden rengøring for at undgå elektrisk stød, som kan forårsage alvorlig personskade eller død. Efter rengøringen tilsluttes strømmen igen.

FORSIGTIG

For at undgå person- eller ejendomskade:

• Læs og følg producentens vejledninger for alle rengøringsprodukter.
• Sæt ikke spande, hylder eller tilbehør i opvaskemaskine. Det kan føre til revner i eller skævvridninger af tilbehør.
• Hylder af hærdet glas skal behandles forsigtigt. Hylderne kan pludselig brække, hvis der kommer skår eller ridser i dem, eller hvis de udsættes for pludselige temperaturændringer.
• Beskyt blødt vinyl eller anden gulvbelægning med pap, tæpper eller andet beskyttende materiale.

Generelt

1. Vask overfladerne med en opløsning af varmt vand og tvekulsurt natron. Brug en blød, ren klud til at rengøre overfladerne.
2. Skyl overfladerne med varmt vand. Tør overfladerne med en blød, ren klud.

Klæbemidler

1. Fjern klæbemiddelrester ved at gnide tandpasta ind i dem med fingrene, indtil klæbemidlet løsnes.
2. Skyl overfladen med varmt vand. Tør overfladen med en blød, ren klud.

Dørpakninger

1. Sørg altid for at holde pakningerne rene. Gør pakningerne grundigt rene hver 3. måned i henhold til anvisningerne i "Generelt".

Kondensatorspiraler

Gør kondensatorspiralen ren hver 3. måned for at sikre maksimal ydelse af køleskabet. Støv og lommeuld, der samler sig, kan forårsage følgende:

• mindsket afkølningseffekt
- øget strømforbrug
- i alvorlige tilfælde, for tidligt svigt af kompressoren

1. Fjern fodristen og de nederste hængselshætter som vist til højre.
2. Rens forsiden af kondensatorspiralen med en støvsugerdyse.
3. Sæt fodristen på plads igen ved at sætte klipsene ind i hullerne og trykke risten ind. Smæk de nederste hængselshætter over de nederste hængsler.

Glashylder

Tag glashylden ud ved at løfte forkanten, udløse krogene fra metalskinnen og trække den ud. Hylden anbringes på et håndklæde. Lad hylden tilpasse sig stuetemperaturen, inden den gøres ren.

1. Fortynd mildt opvaskemiddel og pensl opløsningen ind i rillerne vha. en børste med plasticbørster. Lad det stå i blød i 5 minutter.
2. Sprøjt varmt vand ind i rillerne med en spray-anordning på vandhanen.
3. Tør hylden omhyggeligt og sæt den på plads ved at sætte krogene i metalskinnen og sænke forkanten.

Sådan fjernes og udskiftes elektriske pærer

ADVARSEL

Afbryd strømmen til køleskabet, inden elektriske pærer udskiftes, for at undgå elektrisk stød, som kan forårsage alvorlig personskade eller død. Hvis De ikke er i stand til at afbryde strømmen ved at trække strømkablet ud, fjern da sikringen fra lysnettet. Efter pæren er sat i, tilsluttes strømmen.

FORSIGTIG

Overhold følgende for at undgå person- eller ejendomskade:

• Lad pæren køle af.
• Bær handsker, mens pæren udskiftes.

∅verste køleskabssektion

1. Find hullerne til fingre på hver side af det gennemsigtige lysskjold. Sæt fingrene i og pres på hver side af skjoldet. Træk skjoldt nedad og fjern det.
2. Fjern de elektriske pærer.
3. Udskift med elektriske pærer af type Krypton E27, som ikke er stærkere end 25 watt.
4. Sæt pærehætte på plads igen ved at sætte lysskjoldets forreste tapper i hullerne på foringen lige foran lyselementet.
5. Smæk lyshættens bagerste del på plads.

Nederste køleskabssektion og fryseboks uden dispenser

1. Tryk de nederste tapper (A) på lyshætten ind og træk lige ud.
2. Tag pæren ud.
3. Udskift med elektriske pærer af type Krypton E27, som ikke er stærkere end 25 watt.
4. Sæt lyshættens øverste tapper (B) i køleskabsforingen og smæk den nederste del på plads over lyselementet.

1. Fjern isbeholderen ved at løfte beholderens forkant og trække ud.
2. Fjern pærehætten ved at klemme den øverste tap (A) sammen og trække hætten ud af foringen.
3. Udskift med elektriske pærer af type Krypton E27, som ikke er stærkere end 25 watt.
4. Sæt lyshættens nederste tap (B) i foringen og smæk den øverste del over lyselementet.
5. Sæt isbeholderen på plads ved at lade den glide ind, indtil beholderen låses på plads.

A B

1. Find den elektriske pære inden i dispenserrammens øverste kant. Skru ud for at fjerne den.
2. Udskift pære med en 230/240 volt elektrisk pære, som ikke er stærkere end 12 watt. Der inkluderes ekstra pærer, idet de ikke kan købes alle steder.

Dette køleskab er fremstillet til at være et af de mest energieffektive køleskabe, der fås. Reducér energiomkostninger ved at overholde fölgende.

• Brug det ved normale husholdningstemperaturer på 16° til 43° C på afstand af varmekilder og direkte sollys.
• Indstil ikke køleskabs-, fryseboks- og Chiller Fresh™- systemkrolfunktionerne til lavere temperatur end nødvendigt.
• Hold frysebokssektionen fyldt.
• Hold dørpakninger rene og smidige. Udskift pakninger, hvis slidte.
• Hold kondensatorspiraler rene.

Før der ringes efter service

ST∅J >>∅

Nutidens køleskabe har nye funktioner og er mere energieffektive. Skumisolering er meget energieffektiv og har fremragende isoleringsevner. Skumisolering er imidlertid ikke lydabsorberende. Som resultat heraf kan der være uvante lyde. Med tiden vænner man sig til disse lyde. Se venligst disse oplysninger, før der ringes efter service.

EMNE	MULIG ÅRSAG	L∅SNING
Klikkelyde	Frysebokskontrollen (A) klikker, når kompressor starter eller standser.	Normal drift
	Afisningselement (B) lyder som et elektrisk ur og smækker ind og ud af afisningscyklus.	Normal drift
Luft bruser eller summer	Fryseboksventilator (C) og kondensatorventilator (D) laver denne støj, når de er i drift.	Normal drift
Gurglende eller kogende lyd	Kølevæske i køleelement(E) og varmeveksler (F) laver denne støj, når den strømmer.	Normal drift
Dumpelyd	Isterninger fra ismaskine (visse modeller) falder ned i isbeholder (G).	Normal drift
	Dispensers isslisk (H) lukkes. Normal drift
Vibrationsstøj	Kompressor (I) laver en pulserende lyd, når den kører.	Normal drift
	Køleskab er ikke i vater. Se	Installeringsanvisninger for detaljer om, hvordan enheden bringes i vater.
Summen	Ismaskines vandventil (J)(visse modeller) summer, når ismaskine fyldes med vand.	Normal drift
Brummen	Ismaskine (K) er i tændt ON (Til) position uden vandtilslutning.	Stands lyden ved at hæve ismaskines arm til ,Off (fra)'-position. Se afsnittet Ismaskine med automatisk servering i brugsanvisningen for detaljer
Issnegl	(L) (visse modeller) brummer, idet sneglen går rundt under servering.	Normal drift
Kompressor	(I) kan frembringe en højtliggende brummen, når den er i drift.	Normal drift
	Solenoideventil (M) driver issliskedør. Normal drift

Frysebokskontrol og lamper er tændt, men kom-pressor er ikke i drift.	Køleskab er i afisningsmodus.	Normal drift. Vent 40 minutter og se, om køleskab gen-starter.
Charcuteri/grøntsags-systems temperatur er for varm	Kontrolfunktionerne er indstillet for lavt.	Se afsnit om Charcuteri/ grøntsagssystem for at justere kontrolfunktioner.
	Frysebokskontrol-funktioner er indstillet for lavt.	Se afsnit om kontrolfunktioner i Brugsanvisning angående justering af kontrolfunktioner.
	Skuffe er ukorrekt placeret.	Se afsnit om Charcuteri/ grøntsagssystem for at kontrollere skuffeplacering.
Køleskabet fungerer Ikke	Køleskabskablet er ikke sat i kontakten.	Sæt kablet i kontakten.
	Frysebokskontrolfunktion er ikke tændt.	Se afsnit om kontrolfunktioner i Brugsanvisning.
	En sikring er gået, eller strømabryder skal nulstilles.	Udskift alle sprungne sikringer. Kontrollér strømafbyder og nulstil hvis nød- vendigt.
	Der er sket en strømafbrydelse	Ring til den lokale strømforsyning for at rapportere strømafbrydelse.
Køleskabet vil stadigvæk ikke fungere.	Enhed har funktionsfejl.	Træk køleskabskablet ud af kontakten. Flyt madvarerne over i et andet køleskab, eller læg tøris i frysebokssektionen for at holde madvarerne friske.Garanti dækker ikke tab af madvarer. Kontakt Service for assistance.
Køleskabstemperatur er for kold	Kondensatorspiraler er snavsede.	Rengør i henhold til rengøringsanvisninger i Brugsanvisning.
	Køleskabs- eller frysebokskontrolfunktioner er indstillet for højt.	Se afsnit om kontrolfunktioner i Brugsanvisning om, hvordan kontrolfunktioner justeres.
	Beverage ChillerTM(visse modeller) er ukorrekt placeret.	Se afsnit om Temperatur-kontrolleret Beverage ChillerTM for at kontrollere korrekt justering.

Før der ringes efter service

BETJENING

EMNE	MULIG	ÅRSAG	L∅SNING
Madtemperatur virker for varm	Dør lukker ikke korrekt.		Køleskab er ikke i vater. Søstellationsanvisninger for detaljer om, hvordan enheden bringes i vater.
			Kontrollér at dørpakninger slutter tæt. Rengør, hvis nødvendigt, i henhold til rengøringsanvisninger i Brugsanvisning.
			Se efter indvendige blokeringer, som afholder dør fra at lukke korrekt (f.eks. ukorrekt lukkede skuffer, isspande, for store eller forkert placerede beholdere eller fødevarer osv.)
	Kontrolfunktioner skal justeres. Se afsnit om kontrolfunktioner i Brugsanvisning for hjælp til at justere kontrolfunktioner.
	Kondensatorspiraler er snavsede. Rengør i henhold til rengøringsanvisninger i Brugsanvisning.
	Bageste luftrist er blokeret på model-ler, der er mere end 60 cm dybe.		Kontrollér placeringen af fødevareemner i køleskab for at sikre, at rist ikke er blokeret. Bageste luftrist befinder sig bag grønt-sagsskuffer.
	Dør har været åbnet ofte, eller har stået længe åben.		Reducér tiden med åben dør. Organisér fødevareemner effektivt for at sikre, at dør er åben så kort tid som muligt.
			Giv de indvendige omgivelser tid til at justeres for den periode, hvor dør har været åben.
	Der er for nylig tilfojet nye fødevarer. Giv nytilføjede fødevarer tid til at nå køleskabs- eller fryseboks-temperatur.
	Skabet er snavset eller har Lugtafgivende fødevarer.		Se anvisninger om lugtfjernelse i Brugsanvisning. Lugt i køleskabe
	Luftfilter (visse modeller) skal udskiftes.		Udskift luftfilter.
Der dannes små vanddråber uden på koleskabet	Kontrollér at dørpakningerne slutter tæt.		Rengør hvis nødvendigt, i henhold til rengøringsanvisninger i Brugsanvisning.
	Luftfugtighedsniveauet er for højt. Normalt på tidspunker med høj luftfugtighed.
	Kontrolfunktioner skal justeres. Se afsnit om kontrolfunktioner i Brugsanvisning for hjælp til at justere kontrolfunktioner.
Der dannes små vand- dråber på indersiden af koleskabet	Luftfugtighedsniveau er højt, eller dør har været åbnet ofte.		Se afsnit om kontrolfunktioner i Brugsanvisning for hjælp til at justere kontrolfunktioner.
	Kontrollér, at dørpakningerne slutter tæt.		Reducér tiden med åben dør. Organisér fødevareemner effektivt for at sikre, at dør er åben så kort tid muligt.
			Rengør hvis nødvendigt i henhold til rengøringsanvisninger i Brugsanvisning.
Køleskab eller ismaskine laver uvante lyde eller	Normal drift Se afsnit om "Støj" i For der rings efter service i Brugsanvisning virker for støjende
Charcuteri/ grøntsagssystem og/eller grøntsagsskuffer kan ikke lukkes uhindret	Skuffes indhold eller placering af emner i det omgivende afsnit blokerer måske skuffe		Omplacér fødevareemner og beholdere for at undgå forhindringer for skufferne.
	Skuffe er ikke i korrekt position. Se afsnit om Charcuteri/Grøntsagsssystem og/eller grøntsagsskuffesektion for korrekt placering.
	Køleskab er ikke i vater		Se Installationsanvisninger for detaljer om, hvordan enheden bringes i vater.
	Skuffekanaler er snavsede ellerkræver behandling.		Rengør skuffekanaler med varmt sæbevand. Skyl og tør grundigt.
			Tilfor et tyndt lag vaseline til skuffekanaler.
Koleskab kører for ofte	Døre har været åbnet ofte eller har været åbne i lange tidsperioder.		Reducér tiden, hvor døren er åben. Organisér fødevareemner effektivt for at sikre, at døren er åben så kort tid som muligt.
			Giv de indvendige omgivelser tid til at justeres for periode med åben dør.
	Luftfugtighed eller temperatur i omgivelser er høj.		Normal drift.
	Der er for nylig blevet tilfojet fødevarer.		Giv nyligt tilføjede fødevarer tid til at nå køleskabs- eller frysebokstemperatur.
	Enhed er udsat for varme fra omgivelser eller fra apparater i nærheden.		Vurdér enhedens omgivelser. Måske er det nødvendigt at flytte enhed for at få den til at køre mere effektivt.
	Kondensatorspiraler er snavsede. Rengør i henhold til rengøringsanvisninger i Brugsanvisning.

Før der ringes efter service

BETJENING

EMNE	MULIG	ÅRSAG	L∅SNING
Køleskab kører for ofte (fortsat)	Kontrolfunktionerne skal justeres. Se afsnit om kontrolfunktioner i Brugsanvisning for hjælp til at justere kontrolfunktioner.
	Døren lukkes ikke korrekt.	Køleskaber ikke i vater. Se Installationsanvisninger for detaljer om, hvordan enheden bringes i vater.
		Kontrollér for indvendige blokeringer, der afholder dørene fra at lukkes korrekt (dvs. Ukorrekt lukkede skuffer, isspande, for store eller forkert placerede beholdere eller fødevarer osv.).
		Kontrollér at dørpakningerne slutter tæt. Rengør hvis nødvendigt i henhold il rengøringsanvisninger i Brugsanvisning.

IS OG VAND

Vandet virker uklart	Luft eller luftbobler i vand.	Dette er normalt, når dispenser bruges første gang, og forsvinder efterhånden.
Partikler i vand og/eller isterninger.	Kulstøv fra vandfilter patron.	Det første vand, der sendes gennem patronen kan indeholde uskadeligt kulstøv, der er skyllet ud af patronen. Partiklerne er ufarlige at indtage. Forsvinder efter nogle få ganges brug.
	Mineralkoncentrationer i vandet danner partikler, når vandet fryser til og smelter.	Partiklerne er ikke skadelige og forekommer naturligt i vandforsyninger.
Ingen indikator lamper er tændt på dispenserkontrol-funktionen (visse modeller)	Fryseboksdør er ikke lukket. Kontrollér at	fryseboksdør er lukket. Strømmen afbrydes fra kontrolfunktionen, når fryseboksdør åbnes.
	Køleskabskablet er ikke sat i kontakten.	Sæt kablet i kontakten.
	Der er gået en sikring, eller strømafbyder skal nulstilles.	Udskift sprungne sikringer. Kontrollér strømafbydere for eventuelle fraslåede kredsløb.
	Der er sket en strømafbydelse. Ring til den l	kale strømforsyning for at melde strømafbydelse.
Der serveres hverken is eller vand, når der trykkes på puder (visse modeller)	Fryseboksdør er ikke lukket. Kontrollér at	fryseboksdør er lukket. Strømmen afbrydes fra kontrolfunktionen, når fryseboksdør åbnes.
	Kontrolfunktioner er i låst modus. Se anvisninger om dispenserkontrolfunktioner.
	Vandtanken er ved at blive fyldt op.	Ved førstegangsbrug er der en forsinkelse på ca. 45 sekunder i serveringen, mens den interne andtank bliver fyldt op.
	Ismaskine eller enhed med ismaskine er installeret for nylig, eller der er lige blevet brugt en stor mængde is.	Vent 24 timer på, at isproduktionen begynder, og på at ismaskinen genopfylder lageret, efter det er tomt.
	Vandfiltret er tilstoppet eller skal udskiftes.	Udskift vandfiltret.
Ismaskinen producerer ikke nok is, eller isen er misdannet (visse modeller)	Ismaskine er installeret for nylig, eller der er lige brugt en stor mængde is.	Vent 24 timer på, at isproduktionen begynder, og på at ismaskinen genopfylder lageret, efter det er tomt.
	Vandtrykket er for lavt. Lavt vandtryk kan få ventilen til at lække. Vandtrykket skal være mellem 20 og 100 pund pr. kvadrattomme for at fungere korrekt. Der anbefales et minimumstryk på 35 pund pr. kvadrattomme for enheder med vandfiltre.
	Vandfilter er tilstoppet eller skal udskiftes.	Udskift vandfilter.
Ismaskinen producerer ikke is (visse modeller)	Ismaskines arm er ikke i korrekt position	Kontrollér at ismaskines arm er nede. Se afsnittet Ismaskine med automatisk servering i Brugsanvisning for detaljer.
	Husholdningens vandforsyning når ikke vand-ventilen.	Kontrollér vandtilslutningsprocedure i Installationsanvisninger .
	Der er bugter på vandforsyningsslangerne.	Sluk for vandforsyningen og fjern bugter. Hvis bugter ikke kan fjernes, udskiftes slangerne.
	Vandtrykket er for lavt. Vandtrykket skal være mellem 20 og 100 pund pr. kvadrattomme for at fungere korrekt. Der anbefales et minimumstryk på 35 pund pr. kvadrattomme for enheder med vandfiltre.
	Kontrollér frysebokstemperatur. Se afsnit om kontrolfunktionen i Brugsanvisning for hjælp til at justere kontrolfunktioner. Fryseboks skal være mellem -18° og -17°C (0° og 2°F) for at producere is.
	Isbeholder er ikke installeret korrekt. Se afsnit om isbeholder for korrekt installering og tilretning.

Før der ringes efter service

IS OG VAND

EMNE	MULIG	ÅRSAG	L∅SNING
Ismaskine producerer ikke is (visse modeller – fortsat)	Der er installeret en ukorrekt vandventil.		Se vandtilslutningsprocedure i Installationsanvisninger . Selvgennembrydende og 3/16" saddelventiler forårsager lavt vandtryk og kan tilstoppe linien medtiden.Producenten er ikke ansvarlig forejendomskade på grund af ukorrekt installering eller vandtilslutning.
Der løber vand ud af enheden	Der er brugt plasticslange til at udføre vandtilslutning.		Producenten anbefaler kobberslange til installation. Plastic holder ikke så længe og kan give lækager. Producenten er ikke ansvarlig for ejendomskade på grund af ukorrekt installering eller vandtilslutning.
	Der er installeret ukorrekt vandventil.		Se vandtilslutningsprocedure i Installationsanvisninger . Selvgennembrydende og 3/16" saddelventiler forårsager lavt vandtryk og kan tilstoppe linien med tiden.Producenten er ikke ansvarlig for ejendomskade på grund af ukorrekt installering eller vandtilslutning.
Der dannes is i indgangslange til ismaskine	Vandtrykket er lavt.		Vandtrykket skal være mellem 20 og 100 pund pr.kvadrattomme for at fungere korrekt. Der anbefales et minimumstryk på 35 pund pr. kvadrattomme for enheder med vandfiltre.
	Frysebokstemperatur er for høj. Se afsnit om		kontrolfunktioner I Brugsanvisning for hjælp til at justere kontrolfunktioner. Det anbefales, at fryseboksen er mellem -18^ og -17^ C ( 0^ og 2^ F).
Vandgennem- strømningen er lavere end normalt	Vandtrykket er lavt.		Vandtrykket skal være mellem 20 og 100 pund pr.kvadrattomme for at fungere korrekt. Der anbefales et minimumstryk på 35 pund pr. kvadrattomme for enheder med vandfiltre.
	Der er installeret ukorrekt vandventil.		Se vandtilslutningsprocedure i Installationsprocedurer Selvgennembrydende og 3/16" saddelventiler forårsager lavt vandtryk og kan tilstoppe linien med tiden.Producenten er ikke ansvarlig for ejendomskade på grund af ukorrekt installering eller vandtilslutning.
	Der er bugter på vandforsyningsslangen.		Sluk for vandforsyningen og fjern bugter. Hvis bugter ikke kan fjernes, udskiftes slangen.
	Vandfiltret er tilstoppet eller skal udskiftes. Udskift vandfilter.
Dispenservandet er ikke koldt	Køleskabet er installeret for nylig.		Giv vandet i tanken ca. 12 timer til at blive afkølet.
	Vandbeholdningen i tanken er udtømt.
	Vandet har lagt sig i vandlinierne uden for tanken og er blevet opvarmet til stuetemperatur.		Kassér første glas vand og genopfyld.

Vandfilterdata

Amana®

Systemspecifikations- og ydelsesdataark Vandfilterpatron til køleskab, Model OWF-51

Tekniske data

Servicegennemstrømningshastighed (maksimum) 0,75 GPM (2,83 l/min)

Nominal brugslevetid OWF-51-NI300 (maksimum) 300 gallon (1135 liter)

Nominal brugslevetid OWF-51-WI500 (maksimum)...... 500 gallon (1892 liter)

Maksimal driftstemperatur 38°C (100°F)

Krav til minimumstryk 35 psi (138 kPa)

Minimal driftstemperatur 1 °C (33 °F)

Maksimalt driftstryk 120 psi (827 kPa)

Generelle brugsbetingelser: Læs dette Ydelsesdataark og sammenlign denne enheds kapaciteter med Deres faktiske vandrensningsbehov.

Brug IKKE dette produkt, hvor vandet er mikrobiologisk usikkert eller af ukendt kvalitet, uden tilstrækkelig desinfektion før eller efter systemet. System, der er certificeret for cystereduktion, kan bruges på desinficeret vand, som kan indeholde filtrerbare cyster.

Vandfiltreringssystem bruger en OWF-51 udskiftningspatron (se Deres forhandler for at bestille). Rettidig udskiftning af filterpatron er afgørende for dette filtreringssystems tilfredsstillende ydelse. Se venligst det tilsvarende afsnit i denne Brugsanvisning for generel betjening, krav til vedligeholdelse og fejlfinding.

Dette system er testet i henhold til ANSI/NSF 42 og 53 for reduktion af de stoffer, der nævnes herunder. Koncentrationen af de opførte stoffer i det vand, der blev ført ind i systemet, blev reduceret til en koncentration, som var mindre end eller lig med den tilladte grænse for det vand, der forlader systemet, som specificeret i ANSI/NSF 42 og 53.

Ydelsesdata*

Stof	Tilløbsvand-konzentration	Afløbsvand	Gennemsnitlig reduktion i %	Maksimum afløb	Mindste krævede reduktion	Tilløb pH
Bly	0,15 mg/l +/- 10%	0,001 mg/l	99,33%	0,001 mg/l	0,010 mg/l	6,5
Bly	0,15 mg/l +/- 10%	0,002 mg/l	98,66%	0,003 mg/l	0,010 mg/l	8,5
Cyste	Minimal	1 optalt/ml	99,99%	3 optalt/ml	>99,95%	Udfyldes ikke
Uklarhed	11 +/- 1 NTU	0,12 NTU	98,98%	0,18 NTU	0,5 NTU	Udfyldes ikke
Lindan	0,002 mg/L +/- 10%	0,00005 mg/l	97,62%	0,00005 mg/l	0,00002 mg/l	Udfyldes ikke
Atrazin	0,009 mg/L +/- 10%	0,0002 mg/l	97,93%	0,0006 mg/l	0,003 mg/l	Udfyldes ikke
Klor	2,0 mg/L +/- 10%	0,09 mg/l	95,26%	0,17 mg/l	≥75%	Udfyldes ikke
Partikler**	Mindst 10000 partkler/ml	900 optalt/ml	99,68%	2400 optalt/ml	≥85%	Udfyldes ikke
2.4-D	0,0210 mg/L +/- 10%	45,45 ug/l	84,42%	100 ug/l	0,0017 mg/l	Udfyldes ikke
Asbest	10^7 til 10^8 fiber/l størrw fiber end 10 mikrometer i læbgde	0,16 MFL/ml	99,96%	0,16 MFL/ml	99%	Udfyldes ikke

* Testet ved brug af en gennemstrømningshastighed på 0,75 GPM (2,83 l/min) og et maksimalt tryk på 120 psi (827 kPa) under standard laboratorieforhold. Faktiske ydelse kan dog variere. Ydelse i forhold til påstået sundhed (Health Claim Performance) testet og certificeret af NSFInternational
** Testens klassifikation af partikelstørrelsesområde. De anvendte partikler var 0,5 – 1 mikron.

Testet og certificeret af NSF International i henhold til ANSI/NSF-standard 42 og 53 i model OWF50-WI500 og OWF50-NI300 for reduktion af:

Standard 42:

Æstetiske effekter

Smags- og lugtreduktion

Klorreduktion

Mekanisk filtreringsenhed

Kemisk reduktionsenhed

Bly,atrazin, lindan og 2,4-D-reduktion

Mekanisk filtreringsenhed

Cyste, uklarhed og asbestreduktion
