BRUKSANVISNING SKMH 1100 A1 SILVERCREST

1.1 Användningsområde

Köksmaskin SilverCrest SKMH 1100 A1 används för att mixa, vispa, röra, hacka, krossa, purera, emulgera, ångkoka och tillaga livsmedel. Denna bruksanvisning beskriver de grundläggande funktionerna för att mixa, krossa och ångkoka. Uppgifter om tillagning av speciella rätter finns i medlevererad kokbok. Denna produkt får endast användas i torra utrymmen. En användning utomhus eller i fuktiga utrymmen är inte tillåten. Denna produkt är avsedd för privat bruk och inte för yrkesmässig användning. Produkten är inte lämplig för:

• Användning i kök för medarbetare i affär, kontor eller annan kommersiell verksamhet

• Användning inom lantbruk

• Hotellgäster, motellgäster eller annat boende

• 1 mixbehållare med: –Knivinsats –Lock för mixbehållare –Lock för mixbehållarens påfyllningsöppning inkl. skala

• 1 ångkokningsinsats, bestående av: – Kondensatuppsamlingsbehållare –Ånginsats, djup – Ånginsats, plan – Lock för ånginsatserna

1 Lock för ånginsatser 2 Ånginsats, plan 3 Ånginsats, djup 4 Kondensatuppsamlingsbehållare 5 Tätning för kondensatuppsamlingsbehållare 6 Mixbehållare 7 Driftsindikator – röd: Produkten är ansluten till strömförsörjningen men används inte – blå: Produkten är i drift 8 Display 9 Turbo-knapp „TURBO” 10 Tidsreglage „TIME” 11 Knapp „ON/OFF” 12 Hastighetsreglage „SPEED” 13 Temperaturreglage „TEMP.” 14 Fäste för mixbehållare 15 Spillhål 16 Lås 17 Basenhet 18 Sugfötter 19 Tätning för knivinsats 20 Knivinsats 21 Kokinsats 22 Visp 23 Spade 24 Tätning för lock för mixbehållare 25 Lock för mixbehållare 26 Lock för mixbehållarens påfyllningsöppning inkl. skala

Spänningsförsörjning: 230 V

4.1 Terminologiförklaring

Följande tecken och begrepp återfinns i denna bruksanvisning: Varning! Hög risk: Att ignorera varningen kan leda till svåra personskador. Försiktighet! Normal risk: Att ignorera varningen kan leda till materiella skador. Observera: Låg risk: Punkter som måste beaktas vid hantering med produkten.

4.2 Speciella anvisningar för

denna produkt Varning! Beakta följande anvis- ningar för att undvika personskador eller skador.

• Produkten får inte användas av barn.

• Produkten och dess nätanslutningskabel skall hållas utom räckhåll för barn.

• Barn får inte leka med produkten.

• Denna produkt kan användas av personer med minskade fysiska, sensoriska eller mentala förmågor eller brist på erfarenheter och/eller kunskap, när de är under uppsikt eller undervisats om säker hantering av produkten och därvid förstått vilka faror som kan uppstå.

• Skilj produkten från strömförsörjningen när tillsyn saknas, före montering, demontering eller rengöring.

• Produkten måste stängas av och skiljas från strömförsörjningen innan tillbehör byts eller sätts in.

• Observera att knivinsatsens

knivar är mycket vassa: –Rör inte knivarna med händerna för att undvika skärskador. –När du diskar för hand skall vattnet vara så klart att du ser knivinsatsen

ordentligt så att du inte skär dig på de mycket vassa knivarna. –Se till att du inte kommer i kontakt med knivarna på knivinsatsen

när du tömmer mixbehållar-

–Se till att du inte kommer i kontakt med knivarna på knivinsatsen

när du sätter inte eller tar bort knivarna.

• Det får inte finnas heta ingredienser i mixbehållaren

när turbofunktionen (se "6.8 Turbofunktion" på sidan 57) används. Dessa kan stänka ut och medföra skållskador.

• Produkten får inte användas med en extern timer eller ett separat fjärrsystem som t.ex. fjärrstyrt uttag.

• Använd under inga omständigheter slipande, frätande eller repande rengöringsmedel. Produkten kan skadas.

4.3 Allmänna anvisningar

• Läs igenom denna bruksanvisning ordentligt före användningen. Den är en del av produkten och måste alltid finnas tillgänglig.

• Använd produkten endast för avsett ändamål (se "1.1 Användningsområde" på sidan 50).

• Kontrollera att nätspänningen (se produktens typskylt) med föreliggande nätspänning i hemmet.

• Observera att samtliga garantianspråk och ansvar upphör att gälla om RP93471 Küchenmaschine mit Heizung LB3 Seite 52 Donnerstag, 14. August 2014 3:34 15SKMH 1100 A1 53 tillbehörsdelar används vilka inte rekommenderas i denna bruksanvisning eller om reparationer utförs utan användning av korrekt reservdelar. Detta gäller även för reparationer som utförs av icke kvalificerade personer. Kontaktadresser hittar du i "Service- center" på sidan72.

• Eventuella funktionstörningar under garantitiden får endast åtgärdas av vår kundtjänst. I annat fall upphör samtliga garantianspråk att gälla.

4.4 Skydda dig mot el-stötar

Varning! Följande säkerhetsanvisningar skyddar dig mot elektriska stötar.

• Anslut endast produkten endast till ett jordat vägguttag eftersom skyddet mot el-stötar beror på detta.

• Om produkten är skadad, får produkten inte användas. Låt alltid särskilt utbildad personal reparera produkten. Kontaktadresser hittar du i "Service- center" på sidan72.

• Om produktens nätanslutningskabel är skadad måste denna bytas av tillverkaren eller behörig elektriker för att undvika faror.

• Säkerställ att strömförsörjningen motsvarar produktens tekniska data (se "3. Tekniska data" på sidan 51).

• Låt aldrig vatten eller andra vätskor komma in i basenheten 17. Därför: – Använd aldrig utomhus – Doppa aldrig basenheten 17 i vatten – ställ aldrig vätskefyllda dricksglas, vaser etc. på produkten – använd aldrig i fuktig omgivning – använd aldrig i närheten av ett tvättställ, ett badkar, en dusch eller en simbassäng eftersom vattenstänk kan tränga in i produkten. Om grillen utsätts för väta, dra ur nätkontakten omedelbart och låt behörig personal reparera grillen. Kontaktadresser hittar du i "Service- center" på sidan72.

• Se till att nätanslutningskabeln inte knäcks eller kommer i kläm.

• Håll nätanslutningskabeln på avstånd från heta ytor (t.ex. kokplatta).

• Dra ut nätkontakten ur vägguttaget om produkten inte skall användas under längre tid. Endast då är produkten helt strömlös.

• Undvik att använda förlängningssladdar. Förlängningssladdar får endast användas under bestämda villkor: – Förlängningssladden måste vara godkänd för produktens strömstyrka. – Förlängningssladden får inte dras "löst": den får inte vara inom räckhåll för barn eller utgöra en risk för stolpning. – Förlängningssladden får inte vara skadad. – Inga andra produkter än denna får anslutas till vägguttaget samtidigt. Risk för överbelastning av nätet (grenuttag är förbjudet!).

Varning! Eftersom produkten blir mycket varm under användningen måste du följa nedanstående säkerhetsföreskrifter för att brand inte ska uppstå. RP93471 Küchenmaschine mit Heizung LB3 Seite 53 Donnerstag, 14. August 2014 3:34 1554

• Undvik överhettning genom att aldrig täcka över produkten. Se alltid noga till att luften kan cirkulera obehindrat. Annars kan maskinen överhettas.

4.6 Skydd mot skador

Varning! Beakta följande anvisningar för satt undvika skador. Kontrollera att sladden inte utgör snubbelrisk eller att någon kan fastna i eller trampa på den.

• Undvik kontakt med produktens rörliga delar som knivinsats 20 eller visp 22 under användningen. Händer eller hår kan dras in i produkten och medföra personskador.

• Dra ut stickkontakten ur vägguttaget före varje rengöring eller utbyte av tillbehör.

• Beakta att produktens ytor kan bli mycket heta under användning: – När kondensatuppsamlingsbehållaren 4, ånginsatserna 3 och 2 samt locket för ånginsatserna 1 används och är varma får de endast hållas med hjälp av grytlapp eller kökshandske. – Produkten måste först svalna innan den flyttas till annan plats.

• Produkten arbetar med het ånga. För att undvika brännskador: – Öppna inte locket för ånginsatserna 1 under tillagningen eftersom het ånga tränger ut; – Beakta att het ånga tränger ut ur ångöppningarna på locket för ånginsatserna 1. Täck aldrig dessa öppningar eftersom det kan uppstå ett övertryck som plötsligt frigörs när locket öppnas. – När du vill öppna locket för ånginsatserna 1, lyft locket en aning i bakkant så att den utträngande ångan försvinner bort från dig.

4.7 För barnens säkerhet

Varning! Barn kan inte förutse ev. olyckor eller skador. OBS!

• Denna produkt får endast användas under tillsyn av vuxna. Låt aldrig barn leka med den.

• Se till att produkten befinner sig utom räckhåll för barn, så att denna inte kan dras ner i nätanslutningskabeln eller användas som leksak.

• Tänk på att förpackningsfolien kan vara en dödsfälla för barn. Förpackningsfolier är inga leksaker.

Försiktighet! För att undvika sakskador skall följande bestämmelser beaktas.

• Ställ alltid produkten på ett plant, torrt och greppande och vattenfast underlag, så att produkten varken kan falla omkull eller glida ner.

• Ställ inte produkten på en varm kokplatta.

• Använd inte vispen 22 och mixbehållaren 6 utan innehåll. Motorn kan överhettas.

• Vispen 22 får endast användas med hastighetsnivå 1 till 4.

• Turbo-knappen får inte användas när vispen 22 används.

• Använd endast mixbehållaren 6 med påsatt lock för mixbehållaren 25 så att vätska inte spiller över kanten.

• Ändra inte inställningen för produkten när det fortfarande livsmedel eller deg i den.

• Fyll inte mixbehållaren 6 för mycket, innehållet kan spilla över kanten. Vätskan som spiller över kanten rinner ut RP93471 Küchenmaschine mit Heizung LB3 Seite 54 Donnerstag, 14. August 2014 3:34 15SKMH 1100 A1 55 på underlaget, därför måste det vara vattenfast.

• Observera att inte produkten innehåller för mycket eller för lite vatten vid ångkokning.

• Ställ inte produkten under ett väggskåp eftersom ångan tränger ut uppåt och kan skada skåpet.

• Använd alltid klart vatten för framställning av ångan.

• Tillverkaren resp. importören övertar inget ansvar för skador som uppstår till följd av otillräcklig strömförsörjning eller osakkunnig elinstallation i huset. Anlita behörig elektriker om du är osäker.

5. Uppackning och uppställning

Vid produktionen erhåller många komponenter ett tunt oljeskikt som skydd. Använd produkten utan livsmedel första gången så att eventuella oljeskikt försvinner. Observera: Vid första användningen kan det uppstå dålig lukt när motorn blir varm. Detta är normalt. Vädra därför ordentligt.

1. Ta upp delarna ur förpackningen.

2. Kontrollera att alla delar finns (se

"1.2 Leveransomfattning" på sidan 51) och är oskadade.

3. Rengör produkten ordentligt före första

användningen (se "10. Rengöring och skötsel av produkten" på sidan 67).

4. Ställ alltid produkten på ett plant, torrt

och greppande och vattenfast underlag, så att produkten varken kan falla omkull eller glida ner. Försiktighet! Vätskan som spiller över kanten rinner ut på underlaget, därför måste det vara vattenfast. Produkten är nu klar för användning.

6. Produktens användning

Beskrivna inställningar i detta kapitel kan endast väljas när produkten är helt monterad, detta av säkerhetsskäl (se "7. Använda mixbehållare" på sida 58 eller "8. Ångkokning" på sida 63).

6.1 Ansluta strömförsörjning

1. Stick in kontakten i ett lämpligt

vägguttag (se "3. Tekniska data" på sidan 51): – Driftsindikatorn 7 lyser röd; – Displayen 8 lyser och visar alla symboler. Alla inställbara värden står på „0”. – En akustisk signal hörs. RP93471 Küchenmaschine mit Heizung LB3 Seite 55 Donnerstag, 14. August 2014 3:34 1556

Alla inställningar och driftsvärden visas i displayen 8. Displayens 8 belysning slocknar efter ett tag. Displayens 8 belysning lyser igen när du trycker på valfri knapp eller vrider på ett reglage. Driftsindikatorn 7 visar produktens driftsstatus: – röd: Produkten är ansluten till strömförsörjningen men används inte – blå: Produkten är i drift

Ställ in tiden för tillagningen resp. användningen med tidsreglaget „TIME” 10: Tidsreglage 10 „-”: Förkorta tiden Tidsreglage 10 „+”: Öka tiden

• Inställbar tid ligger mellan 1 sekund och 60 minuter.

• Den inställda tiden visas på displayen 8.

• Tiden räknar baklänges när funktionen startas

• Tiden kan ändras under användningen.

• När inställd tid är uppnådd: – stannar produkten – En signalton hörs.

6.4 Ställa in temperatur

Ställ in tillagningstemperaturen genom att vrida temperaturreglaget „TEMP.” 13:

• Inställbar temperatur ligger mellan 37 °C och 100 °C

• Den inställda temperaturen visas på displayen 8.

• När vald temperatur är uppnådd, hörs en akustisk signal och motsvarande symbol visas.

• Temperaturen kan ändras under användningen.

• När en hastighetsnivå är högre inställd än 3, är värmefunktionen blockerad och man kan inte ställa in temperaturen.

Vrid temperaturreglaget 13 så långt till höger till displayen 8 visar framställning av ånga med „SF” („extra Steam”) för att ångkoka. Tillvägagångssätt för ångkokning finns att läsa i "8. Ångkokning" på sida 63.

6.6 Ställa in hastighet

Ställ in hastigheten genom att vrida hastighetsreglaget „SPEED.” 12:

• Inställbar hastighet har 10 nivåer: –Steg 1 - 4: för visp 22; – Steg 1 - 10: för knivinsats 20. Försiktighet! –Vispen 22 får endast användas med hastighetsnivå 1 till 4. – Det får endast finnas maximalt 1 liter i mixbehållaren 6 när man mixar RP93471 Küchenmaschine mit Heizung LB3 Seite 56 Donnerstag, 14. August 2014 3:34 15SKMH 1100 A1 57 vätska, annars stänker vätskan ut (se "7. Använda mixbehållare" på sidan 58). Mixbehållaren får endast vara fylld med maximalt 2 liter vid lägre hastighetsnivåer än 10.

• Den inställda hastighetsnivån visas på displayen 8.

• Hastighetsnivån kan ändras under användningen.

• Produkten stannar som hastigheten ändras till „0” under användningen.

• Endast hastighetsnivå 1 - 3 är tillgängliga om en temperatur är vald. Observera:

• Produkten startar vid nivå 6 för att sedan långsamt öka till inställd nivå om du väljer en hastighetsnivå mellan 7 och

10. Därmed förhindras att vätska spills

ur mixbehållaren 6 när hastigheten ökar.

• Det kan hända att hastigheten reduceras automatiskt när mixbehållaren 6 är för full. Knivinsatsens 20 rotation avbryts i intervaller om 2 sekunder för att skydda motorn mot överhettning.

6.7 Starta och stoppa produkten

Starta produkten genom att trycka på knappen „ON/OFF” 11 när värden för tid, temperatur och hastighet är inställda. Tryck på knappen „ON/OFF” 11 igen för att avbryta en pågående tillagning resp. bearbetning.

Varning! Det får inte finnas heta ingredienser i mixbehållaren 6 när turbofunktionen används. Dessa kan stänka ut och medföra skållskador. Försiktighet!

• Det får endast finnas maximalt 1 liter i mixbehållaren 6 när man mixar vätska, annars stänker vätskan ut.

• Håll i locket för mixbehållarens påfyllningsöppning inkl. skala 26 när du använder denna funktion.

• Tryck endast turboknappen 9 i maximalt 10 sekunder.

• Använd inte denna funktion när vispen 22 används. Du kan välja hastighetsnivå 10 (max) kortfristigt med turbofunktionen. Detta används t.ex. för att snabbt krossa nötter, mindre mängder kryddor eller lök.

1. Tryck knappen „ON/OFF” 11.

Symbolen för hastigheten blinkar i displayen.

• Turbofunktionen fungerar endast om ingen hastighetsnivå är vald.

• Hastigheten ökar plötsligt till nivå 10 (max). Hastigheten ökar inte långsamt som när du väljer hastighet med hastighetsreglaget 12 (se "6.6 Ställa in hastighet" på sidan 56). RP93471 Küchenmaschine mit Heizung LB3 Seite 57 Donnerstag, 14. August 2014 3:34 1558

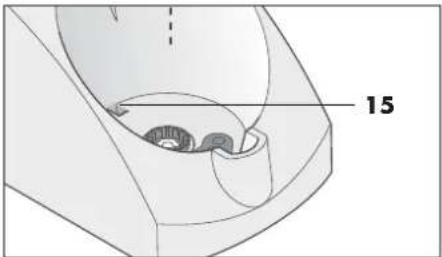

Det finns ett spillhål 15 i mixbehållarens 14 fäste. Om vätskan spills ur mixbehållaren 6, samlas inte detta i basenheten 17 utan kan rinna ut via spillhålet 15 till underlaget.

7. Använda mixbehållare

Observera: Denna bruksanvisning beskriver de grundläggande funktionerna för att mixa, krossa och ångkoka. Uppgifter om tilllagning av speciella rätter finns i medlevererad kokbok.

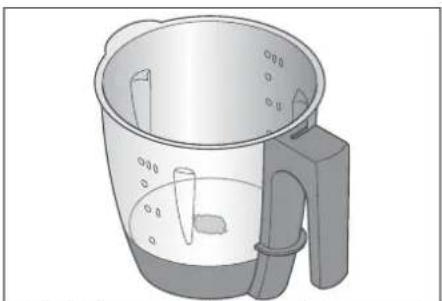

7.1 Markeringar i mixbehållare

Mixbehållaren 6 har markeringar på insidan för fyllmängden: Understa markering: 0,5 liter Övre markering: 2 liter, motsvarar maximalt tillåten fyllmängd. Mittersta markeringar: 1,0 och 1,5 liter Försiktighet! Det får endast finnas maximalt 1 liter i mixbehållaren 6 när man mixar vätska med nivå 10 eller med turboknappen 9 , annars stänker vätskan ut. Mixbehållaren får endast vara fylld med maximalt 2 liter vid lägre hastighetsnivåer än 10. Observera: Det bör inte finnas för lite vätska i mixbehållaren 6 vid vissa arbeten, annars fungerar inte produkten felfritt. Det bör t.ex. finns minst 2 dl grädde för vispgrädde och minst 2 ägg för vispad äggvita.

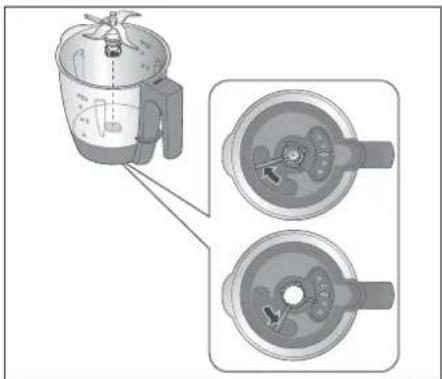

7.2 Sätta in och ta bort knivinsats

Mixbehållaren 6 får aldrig användas utan knivinsats 20, knivinsatsen 20 tätar mixbehållaren 6 i botten. Varning! Obsevera att knivinsatsens 20 knivar är mycket vassa. Rör inte knivarna med händerna för att undvika skärskador.

1. Lägg ner mixbehållaren 6.

2. Tryck låsknappen på

mixbehållarens 6 undersida så att symbolen med det öppna låset visas.

3. Ta bort knivinsatsen 20 försiktigt.

Gör enligt följande för att sätta in knivinsatsen 20:

4. Lägg ner mixbehållaren 6.

5. Sätt in knivinsatsen 20 inifrån.

Kontrollera att de båda tapparna i botten på knivinsatsen 20 sticker in i de båda ursparningarna i botten på mixbehållaren 6. Försiktighet!

• Kontrollera att gummitätningen 19 för knivinsatsen 20 sitter korrekt, annars kan innehållet rinna ut.

6. Tryck låsknappen på

mixbehållarens 6 undersida så att symbolen med det stängda låset visas för att låsa knivinsatsen 20. Observera: Skär större bitar i mindre bitar med en kantlängd på ca. 3 - 4 cm. Större bitar kan fastna i knivarna.

7.3 Sätta in mixbehållare

1. Sätt in mixbehållaren 6 i fästet 14.

2. Tryck ner mixbehållaren 6 lätt tills denna

greppar i kuggarna. Observera: – Om kuggarna inte stämmer och mixbehållaren 6 inte går att trycka ner, måste du vika lite så att mixbehållarens 6 kuggar passar i fästet 14. – En säkerhetsmekanism förhindrar att produktens funktion när mixbehållaren 6 inte är korrekt insatt.

7.4 Sätta in och ta bort visp

Vispen 22 sticks på knivinsatsen 20:

• Vispen 22 måste kunna sätta på utan motstånd. Vrid vispen 22 90° och sätt på den igen om det inte fungerar.

• Vispens 22 blad sitter i knivens mellanrum. Försiktighet! –Vispen 22 får endast användas med hastighetsnivå 1 till 4. – Turboknappen 9 får inte användas när vispen 22 används. – Spaden 23 får inte användas när vispen 22 används, den kan fastna i vispen 22. – Se till att livsmedel inte blockerar vispen 22 när du tillsätter ingredienser. –Vispen 22 är inte lämplig för att knåda fast deg, t.ex. pizzadeg eller bröddeg. Använd knivinsatsen 20 istället. Dra upp vispen för att ta bort vispen 22. RP93471 Küchenmaschine mit Heizung LB3 Seite 59 Donnerstag, 14. August 2014 3:34 1560

7.5 Sätta på lock för mixbehållare

Locket för mixbehållaren 25 kan endast sättas på när mixbehållaren 6 är korrekt insatt.

1. Kontrollera om tätningsringen 24 i

locket för mixbehållaren 25 sitter korrekt.

2. Lägg på locket för mixbehållaren 25 en

aning vriden på mixbehållaren 6. Symbolen för det öppna låset visar mot pilen för låsningen 16.

3. Vrid locket för mixbehållaren 25 så att

symbolen för det stängda låset visar mot pilen för låsningen 16 . Observera:

• Produkten går endast att starta när locket för mixbehållaren 25 är korrekt fastsatt.

• Det hjälper att trycka på låssymbolen lätt när man vrider så att locket för mixbehållaren 25 fastnar korrekt i låsningen.

• Om locket för mixbehållaren 25 inte är korrekt påsatt, visas motsvarande symbol i displayen.

7.6 Använda lock för mixbehållarens

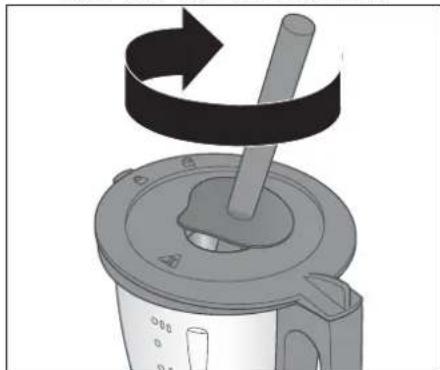

påfyllningsöppning inkl. skala Locket för mixbehållarens påfyllningsöppning inkl. skala 26 används samtidigt som låsning för mixbehållaren 6 och för att mäta ingredienser. För att stänga mixbehållaren 6, sätt på locket för mixbehållarens påfyllningsöppning inkl. skala 26 med öppningen nedåt på locket för mixbehållaren 25 och lås den genom att vrida medsols. Försiktighet! Innan du tar av locket för mixbehållarens påfyllningsöppning inkl. skala 26 måste du reducera hastigheten till nivå 1, 2 eller 3 så att inga livsmedel kan stänka. Locket för mixbehållarens påfyllningsöppning inkl. skala 26 kan tas av för att fylla på ingredienser.

7.7 Tillaga och ångkoka med kokinsats

1. Fyll på minst 500 ml och maximalt 2 liter

vatten i mixbehållaren 6: – När livsmedlet är helt täckt av vatten, tillagas med kokning. – När livsmedlet är inte helt täckt av vatten, tillagas med ångkokning.

2. Placera livsmedel i kokinsatsen 21.

3. Sätt in kokinsatsen 21 i

4. Stäng mixbehållaren 6 med locket för

mixbehållaren 25 och locket för mixbehållarens påfyllningsöppning inkl skala 26.

5. Ställ in önskad tid.

6. Ställ in önskad temperatur med

temperaturvredet „TEMP.” 13. RP93471 Küchenmaschine mit Heizung LB3 Seite 60 Donnerstag, 14. August 2014 3:34 15SKMH 1100 A1 61 – Den valda temperaturen visas på displayen 8.

7. Välj hastighetsnivå 1.

8. Tryck knappen „ON/OFF”11.

Produkten börjar arbeta.

Spaden 23 används för att röra om i ingredienser och ta bort kokinsatsen 21. Försiktighet! – Spaden 23 får inte användas när vispen 22 används. Spaden 23 kan fastna i vispen 22 . – Använd inga andra köksredskap för att röra om ingredienser. Redskapen kan fastna i knivarna och medföra skador. –Rör alltid om medsols. Spaden 23 är konstruerad så att den inte kan komma i kontakt med den roterande knivinsatsen 20 om man rör medsols. Med hjälp av haken på spadens 23 baksida kan man lyfta ur den heta kokinsatsen 21 utan att rör vid den direkt.

Följande tider gäller vid användning av knivinsatsen 20 för att krossa livsmedel (se "7.2 Sätta in och ta bort knivinsats" på sidan 58): Livsmedel Mängd Nivå Tid Chocklad/hård chocklad 200 g 8 30 sekunder Frallor 1 – 3 stycken 8 25 sekunder Isbitar 200 g 5 20 sekunder Kaffebönor 100 g 10 2 minuter Kött (delvis fruset) 20 g – 200 g 7 20 – 30 sekunder Kryddor 20 g 10 30 sekunder Linfrön 20 g 9 25 sekunder Lök 1 – 10 stycken 6 8 sekunder RP93471 Küchenmaschine mit Heizung LB3 Seite 61 Donnerstag, 14. August 2014 3:34 1562

Följande tider gäller vid användning av vispen 22 för att mixa livsmedel (se "7.4 Sätta in och ta bort visp" på sidan 59): Mandelkärnor 200 g 9 25 sekunder Mixa frukt-shake 200 ml – 600 ml 8 50 sekunder Mixa smoothies, soppor, såser 200 ml – 600 ml 8 50 sekunder Morötter (skurna, ca 5 cm) 500 g Turbo Tryck kort 3 x Nötter 200 g 9 25 sekunder Parmesanost 150 g 10 35 sekunder Pepparkorn 20 g Turbo Tryck kort 3 x Potatis (för rårakor) 1000 g 5 15 sekunder Purera frukt 100 g – 800 g 6 8 – 10 sekunder Purera grönsaker 100 g – 800 g 8 8 – 10 sekunder Rödkål 500 g 5 9 sekunder Sesam 50 g 8 30 sekunder Socker 200 g Turbo Upp till 6 gånger vardera 10 sekunder. Kontrollera sockret ibland och krossa enligt egna önskemål. Spannmål, fint 50 g – 250 g 10 2 minuter Spannmål, grovt 50 g – 250 g 10 50 sekunder Vitkål 500 g 5 9 sekunder Vitlök 1 – 10 klyftor 6 8 sekunder Livsmedel Mängd Nivå Tid Majonäs 2 – 3 ägg 4 4 minuter Vispa äggvitorna till hårt skum 1 – 3 stycken 4 4 minuter Vispa vispgrädde 200 – 600 g 3 1 – 2 minuter Livsmedel Mängd Nivå Tid RP93471 Küchenmaschine mit Heizung LB3 Seite 62 Donnerstag, 14. August 2014 3:34 15SKMH 1100 A1 63

Observera: Denna bruksanvisning beskriver de grundläggande funktionerna för att mixa, krossa och ångkoka. Uppgifter om tilllagning av speciella rätter finns i medlevererad kokbok.

Produkten måste förvärmas i 10 minuter när du vill tillaga djupfryst, speciell kött eller fisk:

1. Förbered produkten som beskrivet i

"8.2 Ångkoka med ånginsatser" på sida 63 eller "8.3 Ångkoka med kokinsats" på sida 64. Låt produkten arbeta 10 minuter innan du lägger ner livsmedlset:

3. Vrid temperaturreglaget 13 så långt till

höger till displayen 8 visar framställning av ånga med „SF” („extra Steam”).

4. Välj hastighetsnivå 1.

5. Tryck knappen „ON/OFF”11.

Produkten börjar arbeta. Produkten stänger av efter 10 minuter. Placera livsmedlet i produkten och starta ångkokningen.

8.2 Ångkoka med ånginsatser

1. Sätt mixbehållaren 6 på basenheten 17.

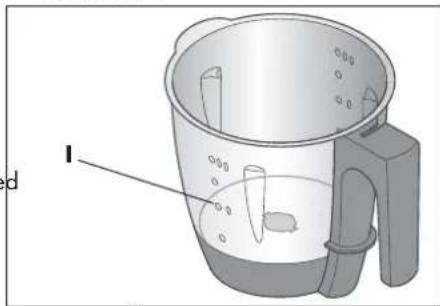

2. Fyll på 1 liter vatten i mixbehållaren 6.

Detta motsvarar den andra markeringen nerifrån „I”.

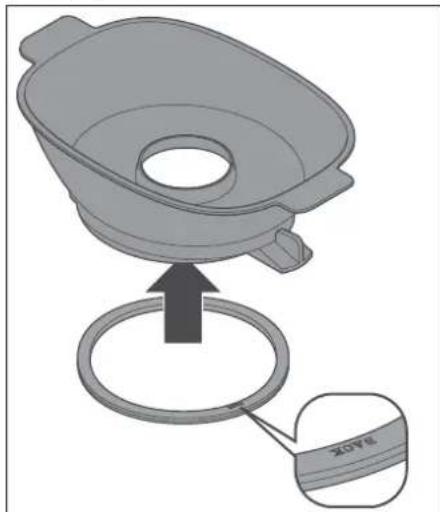

3. Kontrollera om tätningen 5 i

kondensatuppsamlingsbehållaren 4 sitter korrekt. Observera: Tätningen 5 för kondensatuppsamlingsbehållaren 4 måste vara så insatt att texten „BACK” inte längre syns.

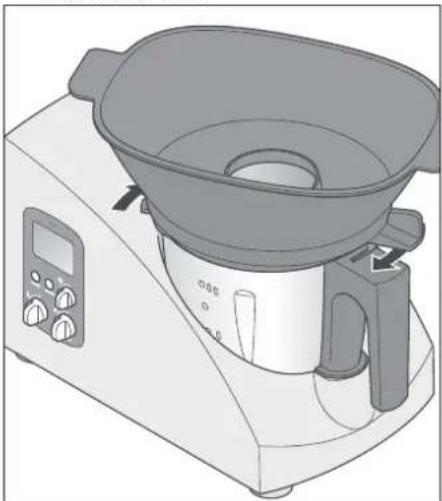

4. Sätt på kondensatuppsamlingsbehålla-

ren 4 en aning vriden på mixbehållaren 6.

5. Vrid kondensatuppsamlingsbehållaren 4

tills den fastnar. Produkten går endast att starta när locket för kondensatuppsamlingsbehåll- aren 4 är korrekt fastsatt.

6. Placera livsmedel i ånginsatserna

3.och 2. Observera: Även om du bara använder den plana ånginsatsen 2, måste alltid båda ånginsatserna 3 och 2 sättas in, så att ingen ånga tränger ut i sidled.

7. Sätt in de fyllda ånginsatserna 3/2 i

kondensatuppsamlingsbehållaren 4.

8. Förslut ånginsatserna med locket för

9. Ställ in önskad tid.

10.Vrid temperaturreglaget 13 så långt till höger till displayen 8 visar framställning av ånga med „SF” („extra Steam”).

11. Välj hastighetsnivå 1.

12.Tryck knappen „ON/OFF”11. Produkten börjar arbeta.

8.3 Ångkoka med kokinsats

1. Fyll på 500 ml vatten i mixbehållaren 6.

2. Placera livsmedel i kokinsatsen 21.

3. Sätt in kokinsatsen 21 i mixbehållaren 6.

4. Stäng mixbehållaren 6 med locket för

mixbehållaren 25 och locket för mixbehållarens påfyllningsöppning inkl skala 26.

5. Ställ in önskad tid.

6. Vrid temperaturreglaget 13 så långt till

höger till displayen 8 visar framställning av ånga med „SF” („extra Steam”).

7. Välj hastighetsnivå 1.

8. Tryck knappen „ON/OFF”11.

Produkten börjar arbeta. För att ta ur kokinsatsen 21 när ångtiden är slut, läs "7.8 Använda spade" på sida 61.

8.4 Kontrollera tillagningspunkt

Man skall se till att inte låta livsmedel tillagas för länge, eftersom annars grönsaker blir för mjuka och kött och fisk för torrt och segt. Varning! När man öppnar locket 1 resp. 25 oförsiktigt under matlagningen kan ett moln av mycket het ånga tränga ut. RP93471 Küchenmaschine mit Heizung LB3 Seite 64 Donnerstag, 14. August 2014 3:34 15SKMH 1100 A1 65 För att kontrollera hur tillagningen fortskrider skall man göra på följande sätt:

1. Öppna försiktigt locket för

ånginsatserna 1 resp. locket för mixbehållaren 25. Se till att du inte träffas av utträngande het ånga när du öppnar locket.

2. Ta bort locket helt.

3. Kontrollera maten med en längre sticka

eller gaffel: – Tryck på knappen „ON/OFF” 11 för att stänga av produkten när tillagningen är klar. – När maten ännu inte är färdig sätter man på locket igen och låter produkten arbeta vidare.

8.5 Överhettningsskydd

Produkten har ett överhettningsskydd. Så snart som inget vatten befinner sig i mixbehållaren 6 och därmed temperaturen blir för hög, stänger produkten automatiskt av. I detta fall skall man dra ut nätkontakten och låta produkten svalna. Därefter kan man fylla på vatten och ta produkten i drift igen.

9. Tips för ångkokning

Ångkokare är en av de sundaste möjligheterna att laga mat. Inte bara näringsämnena i livsmedlen bibehålls utan även färg, smak och konsistens är en angenäm överraskning. Därför kan man använda salt, fett och kryddor mycket sparsamt.

9.1 Använda ånginsatser

Man kan använda antingen bara den djupa ånginsatsen 3 eller båda ånginsatserna . Den plana ånginsatsen 2 kan inte användas utan den djupa ånginsatsen 3.

9.2 Tillredning av menyer

När man skall tillreda ett helt meny och därför använder båda ånginsatserna över varandra skall man beakta:

• Kött och fisk skall alltid lagas i understa ånginsatsen 3 så att saft inte droppar ner på underliggande livsmedel;

• Maten med största vikten skall om möjligt lagas i den undre ånginsatsen 3 .

9.3 Tillagningstider för ångkokning

Följande tider gäller vid ångkokning (se "8. Ångkokning" på sidan 63): Livsmedel Mängd Tid Ärtor, frysta 250 g 22 minuter Blandade grönsaker, frysta 300 g 22 minuter Blomkål, i bitar 500 g 40 minuter Broccoli, i bitar 500 g 15 minuter Brysselkål, hel 500 g 40 minuter cabanoss 4 styck 20 minuter RP93471 Küchenmaschine mit Heizung LB3 Seite 65 Donnerstag, 14. August 2014 3:34 1566

• Observera att uppgifterna för varje livsmedel kan variera och endast är riktvärden.

• Produkten måste förvärmas i 10 minuter när du vill tillaga djupfryst, speciell kött eller fisk (se "8.1 Förvärma" på sidan 63)

• Nödvändig tillagningstid fördubblas gentemot ovanstående värden för djupfrysta livsmedel. Kontrollera tillagningen regelbundet (se "8.4 Kontrollera tillagningspunkt" på sidan 64). Champinjoner, i skivor 250 g 12 minuter Fänkål (ca. 10 mm breda bitar) 500 g 17 minuter Gröna bönorm, hela 500 g 25 minuter Havslaxfilé (à 200 g, 2 cm tjock) 1 - 4 stycken 13 minuter Hel fisk (forell à 250 g) 1 - 2 stycken 20 minuter Kalkonfilé, hel 150 g 20 minuter Kalkonfilé, i portionsbitar 500 g 10 minuter Kålrabbi (ca. 10 mm breda bitar) 500 g 20 minuter Knackkorv, med skinn 4 styck 10 minuter Köttbullar och frikadeller 500 g 30 minuter Kycklingfilé, hel 150 g 20 minuter Kycklingfilé, i portionsbitar 500 g 10 minuter Laxfilé (à 300 g, 3 – 4 cm tjock) 1 - 4 stycken 15 minuter Morötter (ca 3 mm tjocka skivor) 500 g 22 minuter Paprika (ca. 10 mm breda remsor) 500 g 12 minuter Potatis, små med skal 800 g 35 minuter Purjolök (ca. 10 mm breda ringar) 500 g 15 minuter Räkor 250 g 22 minuter Skalad potatis, i klyftor 800 g 35 minuter Sockerärtor, hela 200 g 12 minuter Sparris, hela stänger 500 g 30 minuter Spenat, färsk 500 g 20 minuter Vitkål (ca. 10 mm breda remsor) 500 g 30 minuter Zuccini (ca 5 mm tjocka skivor) 500 g 17 minuter Livsmedel Mängd Tid RP93471 Küchenmaschine mit Heizung LB3 Seite 66 Donnerstag, 14. August 2014 3:34 15SKMH 1100 A1 67

10. Rengöring och skötsel av produkten

Varning! För att undvika risker för el-stöt eller skador: – Dra ut stickkontakten ur vägguttaget innan du rengör produkten. – Doppa aldrig ner basenheten 17 i vatten. – Observera att knivinsatsens 20 knivar är mycket vassa. Rör inte knivarna med händerna för att undvika skärskador. Försiktighet! Använd under inga omständigheter slipande, frätande eller repande rengöringsmedel. Produkten kan skadas.

trasa. Tillsätt lite diskmedel vid behov.

2. Skölj efter med rent vatten.

3. Använd inte basenheten 17 förrän det

10.2 Rengöra mixbehållare

1. Sätt på mixbehållaren 6 med insatt

knivinsats 20på produkten.

2. Fyll på med varmt vatten till ca. hälften.

3. Sätt på locket på mixbehållaren 25 och

locket för mixbehållarens- påfyllningsöppning inkl skala 26.

4. Stick in kontakten i ett lämpligt

vägguttag (se "3. Tekniska data" på sidan 51).

5. Tryck kort flera gånger på

6. Ta bort mixbehållaren 6 från produkten .

7. H äll ut va t t net.

Mixbehållaren 6 är nu förrengjord.

8. Ta bort knivinsatsen 20 (se "7.2 Sätta in

och ta bort knivinsats" på sidan 58).

9. Mixbehållaren 6 kan diskas för hand i

diskho med diskmedel. 10.Skölj av mixbehållaren 6 under rinnande vatten.

11. Låt mixbehållaren 6 torka helt innan den

10.3 Rengöring av tillbehör

Varning! Knivinsatsen 20 har vassa knivar. För att undvika skador:

• Observera att knivinsatsens 20 knivar är mycket vassa. Rör inte knivarna med händerna för att undvika skärskador.

• När du diskar för hand skall vattnet vara så klart att du ser knivinsatsen 20 ordentligt så att du inte skär dig på de mycket vassa knivarna.

1. Ta bort knivinsatsen 20 ur

mixbehållaren 6 (se "7.2 Sätta in och ta bort knivinsats" på sidan 58).

2. Ta bort tätningen för knivinsatsen 19 ur

3. Ta bort tätningen för locket för

mixbehållaren 24 från locket för mixbehållaren 25.

4. Ta bort tätningen för

kondensatuppsamlingsbehållaren 5 ur kondensatuppsamlingsbehållaren 4.

5. Rengör alla tillbehör för hand i diskho.

6. Låt alla delar torka helt.

7. Sätt in tätningen för

kondensatuppsamlingsbehållaren 5 i kondensatuppsamlingsbehållaren 4. Observera: Tätningen för kondensatuppsamlingsbehållaren 5 måste vara så insatt att texten „BACK” inte längre syns. RP93471 Küchenmaschine mit Heizung LB3 Seite 67 Donnerstag, 14. August 2014 3:34 1568

8. Sätt in tätningen för locket för

mixbehållaren 24 i locket för mixbehållaren 25. Observera: Tätningen för locket för mixbehållaren 24 måste sättas in så att den glatta sidan ligger inåt.

9. Sätt in tätningen för knivinsatsen 19 i

knivinsatsen 20 igen.

10.4 Rengöring i diskmaskin

Följande delar går att diska i maskin:

• Lock för mixbehållarens påfyllningsöppning inkl. skala 26

• Lock för mixbehållare 25 utan tätning för locket 24

• Knivinsats 20 utan tätning för knivinsatsen 19

• Kondensatuppsamlingsbehållare 4 utan tätning för Kondensatuppsamlingsbehållare 5

• Lock för ånginsatser 1 Följande delar får inte diskas i diskmaskin:

Kalk kan avlagras på använda delar, speciellt i mixbehållaren 6 vid ångkokning med kalkhaltigt vatten.

1. Lätta kalkavlagringar tar man bort med

lite vanlig ättika på en trasa och torka bort avlagringarna.

2. Skölj efter med rent vatten.

Större mängder kalk måste tas bort för att produkten skall fungera ordentligt. Kalk kan försämra effekten avsevärt. Försiktighet! Använd inga vanliga avkalkningsmedel, inte heller vanlig ättikaeller ättiksessans.

3. Vi rekommenderar att blanda 500 ml

ljus matättika och 500 ml kokande vatten i en en skål, t.ex. en plastskål, fylla detta och låta det verka på de förkalkade delarna i 30 minuter. Observera: Längre verkningstider förbättrar inte avkalkningen utan kan skada delarna över tiden.

4. Skölj efter med rent vatten.

5. Låt delarna torka helt innan de används

10.6 Beställa tätningar

Tätningen för locket för mixbehållaren 24, tätningen för knivinsatsen 19 samt tätningen för kondensatuppsamlingsbehållaren 5 kan beställas hos kundtjänst (se " Service-center" på sidan 72). RP93471 Küchenmaschine mit Heizung LB3 Seite 68 Donnerstag, 14. August 2014 3:34 15SKMH 1100 A1 69

11.1 Störningar under användningen

Störning Orsak Åtgärd Produkten startar inte Mixbehållaren 6 är inte korrekt insatt Sätt in mixbehållaren 6 korrekt (se "7.3 Sätta in mixbehållare" på sidan 59) Locket 25 för mixbehållaren 6 är inte korrekt påsatt Sätt på locket 25 korrekt (se "7.5 Sätta på lock för mixbehållare" på sidan 60) Ström saknas Kontrollera nätkontakten och ev. säkringen Felaktig spänningsförsörjning Kontrollera korrekt spänning (se "6.1 Ansluta strömförsörjning" på sidan 55) Vätska under produkten Knivinsatsen 20 är inte korrekt insatt eller läcker Sätt in knivinsatsen 20 korrekt (se "7.2 Sätta in och ta bort knivinsats" på sidan 58) Tätningen för knivinsatsen 19 är defekt Sätt in en ny tätning 19 (se "10.6 Beställa tätningar" på sidan 68) Vätska rinner ut ur mixbehållaren 6 och rinner genom spillhålet i basenheten 17 ut på underlaget (se "6.9 Spill" på sidan 58) Det får endast finnas maximalt 1 liter i mixbehållaren 6 när man mixar vätska med nivå 10 eller med turboknappen 9, annars stänker vätskan ut. Mixbehållaren får endast vara fylld med maximalt 2 liter vid lägre hastighetsnivåer än 10. Vätskan tränger ut genom locket 25 för mixbehållaren 6 Tätningen 24 är inte korrekt insatt Sätt in tätningen 24 korrekt (se "10.3 Rengöring av tillbehör" på sidan 67) Tätningen 24 är defekt Sätt in en ny tätning 24 (se "10.6 Beställa tätningar" på sidan 68) Det går inte att ställa in temperaturen Hastighetsnivå 4 - 10 är vald Välj hastighetsnivå 0 - 3 (se "6.6 Ställa in hastighet" på sidan 56) RP93471 Küchenmaschine mit Heizung LB3 Seite 69 Donnerstag, 14. August 2014 3:34 1570

Symbolen med en överkorsad soptunna på hjul betyder att produkten måste lämnas till separat avfallshantering i den Europeiska unionen. Detta gäller för produkten och allt tillbehör som är försett med denna symbol. Märkta produkter får inte slängas i de vanliga hushållssoporna, utan måste lämnas till återvinning av elektriska och elektroniska Det går inte att välja högre hastighetsnivå än 3 En temperatur är inställd Ställ temperaturen på 0 Indikering Orsak Åtgärd E3 Mixbehållaren 6 är för full Häll bort lite innehåll Locket för mixbehållaren 6 är inte korrekt stängt Stäng locket korrekt (se "7.5 Sätta på lock för mixbehållare" på sidan 60) HHH Mixbehållaren 6 är inte korrekt insatt i basenheten 17 Sätt in mixbehållaren 6 korrekt (se "7.3 Sätta in mixbehållare" på sidan 59) Mixbehållaren 6 har tagits bort under pågående användning Stoppa produkten innan mixbehållaren 6 tas bort (se "6.7 Starta och stoppa produkten" på sidan 57) LLL Fel i elektroniken Kontakta kundtjänst (se "Service-center" på sidan72) Inställd temperatur har uppnåtts (se "6.4 Ställa in temperatur" på sidan 56) Ingen åtgärd nödvändig Störning Orsak Åtgärd RP93471 Küchenmaschine mit Heizung LB3 Seite 70 Donnerstag, 14. August 2014 3:34 15SKMH 1100 A1 71 enheter. Återvinning bidrar till att minska förbrukningen av råmaterial och skona miljön. Följ därför ovillkorligen avfallshanteringsföreskrifter i ditt land.

Följ miljöföreskrifterna i respektive land när förpackningen avfallshanteras.

13. HOYER Handel GmbH garanterar

Bästa kund! Du erhåller 3 års garanti på denna apparat från och med köpdatum. Om produkten uppvisar brister gäller lagliga rättigheter gentemot försäljaren av produkten. Dessa lagliga rättigheter begränsas inte av vår garanti som beskrivs i det följande. Garantivillkor Garantitiden börjar med köpdatum. Ta vara på originalkvittot. Detta underlag behövs för att påvisa köpet. Om ett material- eller fabrikationsfel uppträder på produkten inom 3 år efter köpdatum, kommer vi att – efter vårt val – reparera eller ersätta produkten kostnadsfritt. Denna garanti förutsätter att den defekta apparaten och originalkvittot lämnas in tillsammans med en kort skriftlig beskrivning av bristen och när denna uppträtt. När defekten täcks av vår garanti erhåller du den reparerade eller nya produkten. Med reparation eller ersättning av apparaten börjar inte någon ny garantitid. Garantitid och lagliga anspråk vid brister Garantitiden förlängs inte genom lämnad garanti. Detta gäller även för ersatta och reparerade delar. Skador och brister som finns redan vid köpet måste meddelas omedelbart efter uppackningen. Reparationer som görs efter garantitidens slut är kostnadspliktiga. Garantins omfattning Apparaten är sorgfälligt tillverkad enligt strikta kvalitetsriktlinjer och har kontrollerats noggrant före leveransen. Garantin gäller för material- eller fabrikationsfel. Denna garanti gäller inte för produktdelar, som är utsatta för normalt slitage och därför kan betraktas som slitagedelar eller för skador på bräckliga delar, t.ex. kontakter, batterier eller delar av glas. Garantin upphör att gälla när den skadade produkten inte använts eller underhållits fackmässigt. För en fackmässig användning av produkten skall alla angivna anvisningar i bruksanvisningen följas exakt. Användningsändamål och hanteringar som avråds eller varnas för i bruksanvisningen skall ovillkorligen undvikas. Denna produkt är avsedd för privat bruk och inte för kommersiellt bruk. Vid missbruk och felaktig behandling, våld och vid ingrepp som inte utförts av vårt auktoriserade serviceställe, upphöra garantin att gälla. Vid garantianspråk Följande anvisningar skall följas för en snabb avveckling av garantianspråken:

• För alla frågor skall du ha artikelnumret (för denna apparat: IAN 93471) och inköpskvittot i beredskap för att påvisa köpet. RP93471 Küchenmaschine mit Heizung LB3 Seite 71 Donnerstag, 14. August 2014 3:34 1572

• Artikelnumret hittar man på typskylten, graverat, på bruksanvisningens titelblad (nere till vänster) eller som etikett på produkten.

• Om funktionsfel eller andra brister uppträder, kontaktar du först följande service-center per telefon eller per E- post.

2. Tag så låget helt af.
