Produkttyp	Inbyggbar gasspis
Märke	Constructa
Modell	CA122650
Antal brännare	4 (wok, snabb, halvsnabb, hjälpbrännare)
Tändningstyp	Automatisk (tändstift)
Säkerhetssystem	Termoelement (gasstopp vid slockning)
Ytmaterial	Rostfritt stål (beroende på modell)
Mått ca (B x D x H)	60 x 60 x 10 cm
Vikt ca	40 kg
Gasanslutning	Naturgas eller butan/propan (justerbar)
Brännareffekt	Se typskylt (varierar beroende på gas)
Huvudfunktioner	Gaskokning, automatisk tändning, termoelementsäkerhet, Simmer Cap-brännare tillgänglig
Skötsel och rengöring	Rengöring med tvålvatten, icke-metallisk borste; använd inte ångrengörare
Säkerhetsanvisningar	Övervakning obligatorisk, använd inte som värmekälla, tillräcklig ventilation
Reservdelar och reparerbarhet	Finns att få från Constructas tekniska service
Allmän information	Bruksanvisning på 83 sidor, flerspråkig

Vanliga frågor - CA122650 CONSTRUCTA

Hur tänder jag en brännare på spisen CA122650?

Tryck på reglaget för vald brännare och vrid det åt vänster till önskad placering. För en tändare eller låga mot brännaren. Om automatisk tändning finns, uppstår gnistor. Håll reglaget intryckt i 4 sekunder om säkerhetssystemet (termoelement) är aktivt.

Vad gör jag om en brännare inte tänds?

Kontrollera att brännardelarna är rena och torra och att locken är korrekt placerade. Rengör utrymmet mellan tändstiftet och brännaren. Om den automatiska tändningen fortfarande inte fungerar, kontakta Teknisk service.

Hur rengör jag spisen CA122650?

Efter avsvalning, rengör med svamp, vatten och tvål. Tvätta brännare och galler i tvålvatten med en icke-metallisk borste. Torka helt före återanvändning. Använd aldrig ångrengörare.

Vilka kärl ska användas på brännarna?

Använd kärl med plan och tjock botten, anpassade till varje brännare: minsta diameter 12 cm för hjälpbrännaren, upp till 26 cm för den snabba. Lågan får inte nå kärlets sidor. Placera kärlet mitt på brännaren.

Hur sparar jag energi med denna spis?

Använd kärl av rätt storlek, koka med lock och placera kärlet mitt på brännaren. Undvik att värma tomma kärl. Wok- och snabb-brännarna är effektivast för intensiv tillagning.

Vad gör jag vid gaslukt?

Stäng omedelbart huvudgasventilen, vädra rummet och använd inte apparaten. Kontakta en godkänd tekniker för att kontrollera installationen. Använd inte öppen låga eller elektrisk utrustning.

Brännaren släcks efter att knappen släppts: varför?

Du har inte hållit reglaget intryckt tillräckligt länge. Efter tändning, håll det intryckt i 4 sekunder (eller mer) för att aktivera termoelementet. Om problemet kvarstår, rengör brännarens spår.

Kan jag använda en wok på denna spis?

Ja, wok-brännaren är konstruerad för wokkärl (minsta diameter 22 cm). Följ woktillverkarens anvisningar. Se bruksanvisningen för tillvalstillbehör.

Hur underhåller jag rostfria brännare?

Rengör efter varje användning med ett medel anpassat för rostfritt stål. Missfärgning från värme är normalt. Använd rekommenderat rengöringsmedel (art. 464524) som finns från Teknisk service.

Var hittar jag reservdelar och service?

Kontakta Constructas tekniska service på telefonnumren som anges i bruksanvisningen (Frankrike: 01 40 10 12 00, Schweiz: 0848 840 040). Ha produktnumret (E-Nr.) och tillverkningsnumret (FD) som finns på typskylten till hands.

BRUKSANVISNING CA122650 CONSTRUCTA

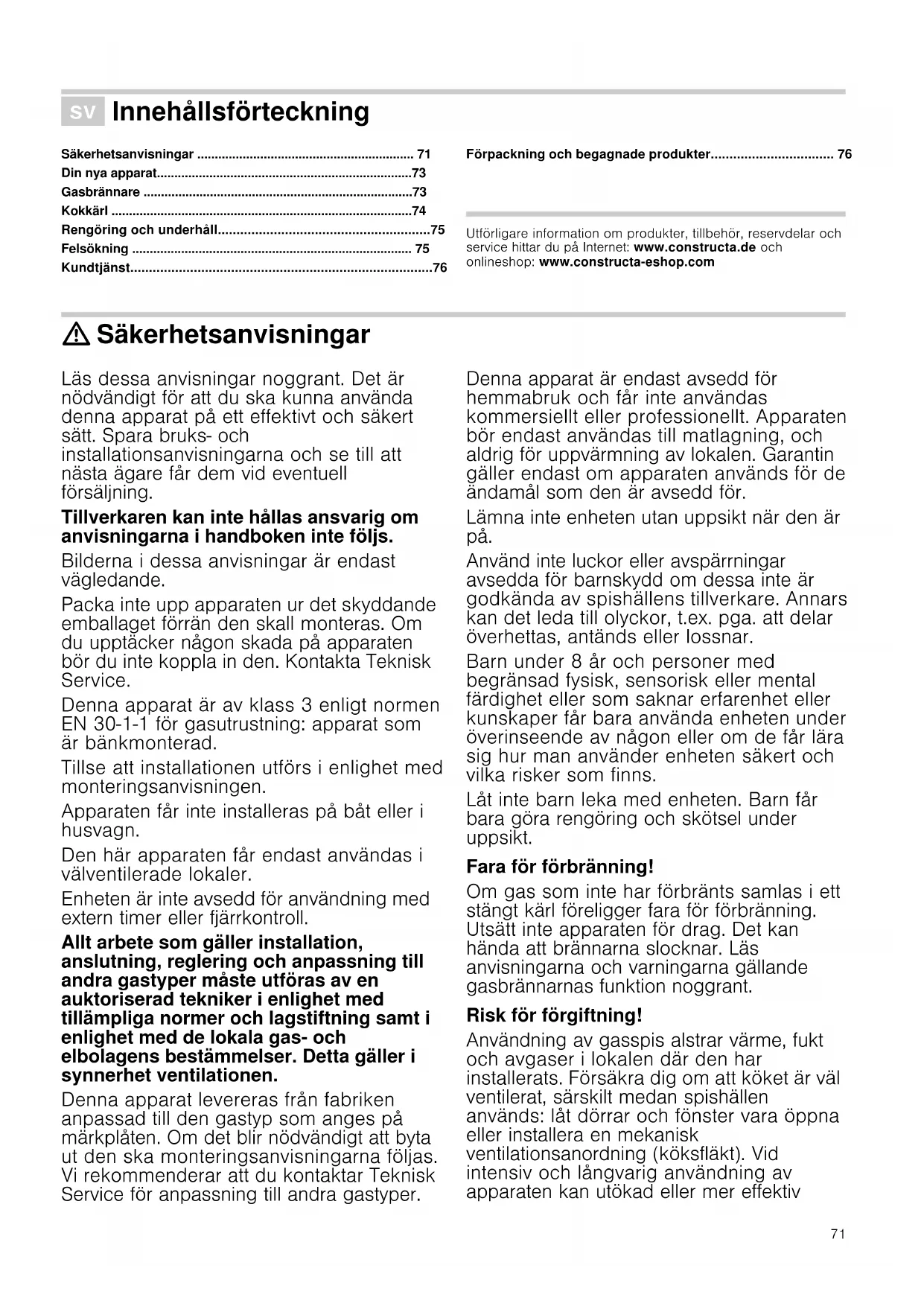

Innehållsförteckning

Rengöring och underhåll....75

Felsökning 75

Kundtjänst....76

Förpackning och begagnade produkter.... 76

Utförligare information om produkter, tillbehör, reservdelar och service hittar du på Internet: wwwConstructa.de och onlineshop: wwwConstructa-eshop.com

Läs dessa anvisningar noggrant. Det är nödvändigt för att du ska kunna använda denna apparat på ett effektivt och säkert sätt. Spara bruks- och installationsanvisningarna och se till att nästa ägare får dem vid eventuell försäljning.

Tillverkaren kan inte hållas ansvarig om anvisningarna i handboken inte följs.

Bilderna i dessa anvisningar är endast vägledande.

Packa inte upp apparaten ur det skyddande emballaget förrän den skall monteras. Om du upptäcker någon skada på apparaten bör du inte koppla in den. Kontakta Teknisk Service.

Denna apparat är av klass 3 enligt normen EN 30-1-1 för gasutrustning: apparat som är bänkmonterad.

Tillse att installationen utförs i enlighet med monteringsanvisningen.

Apparaten får inte installeras på båt eller i husvagn.

Den här apparaten får endast användas i välventilerade lokaler.

Enheten är inte avsedd för användning med extern timer eller fjärrkontroll.

Allt arbete som gäller installation, anslutning, reglering och anpassning till andra gastyper måste utföras av en auktoriserad tekniker i enlighet med tillämpliga normer och lagstiftning samt i enlighet med de lokala gas- och elbolagens bestämmelser. Detta gäller i synnerhet ventilationen.

Denna apparat levereras från fabriken anpassad till den gastyp som anges på märkplåten. Om det blir nödvändigt att byta ut den ska monteringsanvisningarna följas. Vi rekommenderar att du kontaktar Teknisk Service för anpassning till andra gastyper.

Denna apparat är endast avsedd för hemmabruk och får inte användas kommersiellt eller professionellt. Apparaten bör endast användas till matlagning, och aldrig för uppvärmning av lokalen. Garantin gäller endast om apparaten används för de ändamål som den är avsedd för.

Lämna inte enheten utan uppsikt när den är på.

Använd inte luckor eller avspärrningar avsedda för barnskydd om dessa inte är godkända av spishällens tillverkare. Annars kan det leda till olyckor, t.ex. pga. att delar överhettas, antänds eller lossnar.

Barn under 8 år och personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet eller kunskaper får bara använda enheten under överinseende av någon eller om de får lära sig hur man använder enheten säkert och vilka risker som finns.

Låt inte barn leka med enheten. Barn får bara göra rengöring och skötsel under uppsikt.

Fara för förbränning!

Om gas som inte har förbränts samlas i ett stängt kärl föreligger fara för förbränning. Utsätt inte apparaten för drag. Det kan hända att brännarna slocknar. Läs anvisningarna och varningarna gällande gasbrännarnas funktion noggrant.

Risk för förgiftning!

Användning av gasspis alstrar värme, fukt och avgaser i lokalen där den har installerats. Försäkra dig om att köket är väl ventilerat, särskilt medan spishällen används: låt dörrar och fönster vara öppna eller installera en mekanisk ventilationsanordning (köksfläkt). Vid intensiv och långvarig användning av apparaten kan utökad eller mer effektiv

ventilation behövas: öppna ett fönster eller höj effekten på den mekaniska ventilationen.

Risk för brännskador!

Kokzonerna och kringliggande ytor blir väldigt heta. Vidrör aldrig de heta ytorna. Håll barn under 8 år på avständ.

Brandfara!

• Kokzonerna blir väldigt heta. Placera inte brandfarliga föremål på spishällen. Förvara inte föremål på spishällen.
• Du bör inte förvara eller använda frätande kemikalier, ångor, brandfarliga material eller andra varor än livsmedel under eller i närheten av denna hushållsapparat.
• Upphettat fett och olja börjar lätt brinna. Gå aldrig ifrån spisen vid uppvärmning av fett eller olja. Om det börjar brinna bör du inte försöka släcka elden med vatten. Täck kärlet med ett lock för att kväva elden och stäng av kokzonen.

Risk för personskador!

• Kärl med skador, av fel storlek, som överskrider spishällens kanter eller placeras fel kan orsaka allvarliga skador. Följ de råd och varningar som anges för tillagning i kokkärl.
• Om fel uppstår ska du stänga av gas- och elförsörjningen till apparaten. Om spisen behöver repareras bör du kontakta Teknisk Service.
• Stick inte in händerna inuti apparaten. Om det måste göras bör du kontakta Teknisk Service.
• Om det inte går att vrida ett reglage bör du inte försöka vrida det med våld. Kontakta genast Teknisk Service för reparation eller byte.

Risk för elstöt!

Använd inte ångrengöringsmaskiner för att rengöra apparaten.

Din nya apparat

På sidan 2 finns en översikt över apparaten samt brännarnas effekt.

Tillbehör

Följande tillbehör kan du köpa från Kundtjänst:

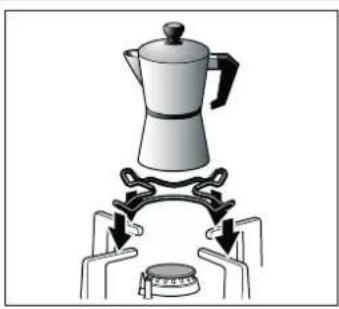

Extra galler för kaffebryggare

Endast för extrabrännaren och kokkärl med diameter mindre än 12 cm.

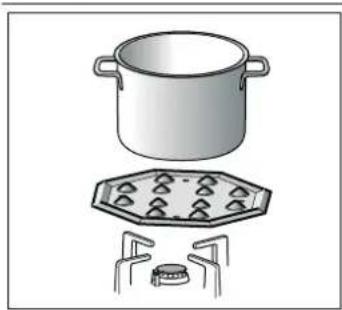

Detta tillbehör har utformats för att minska värmen för den lägsta effektnivån.

Placera tillbehöret direkt på gallret (aldrig direkt på brännaren) med upphöjningarna uppåt. Placera kokkärlet mitt på tillbehöret.

Brännare endast avsedd för matlagning på lägsta effekt. När man ska använda den måste man ta ut reservbrännaren och byta den mot Simmer Cap-brännaren.

Tillverkaren avsäger sig allt ansvar om tilbehöret inte används eller om de används felaktigt.

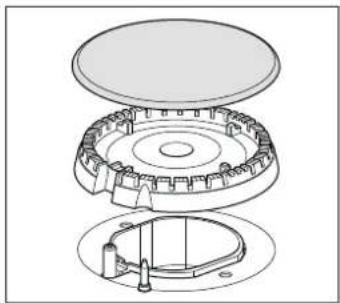

Gasbrännare

Innan du använder apparaten, ta bort plastskyddet från ytorna av rostfritt stål (beroende på modell). Om det finns kvar rester av fästmaterial på de tryckta områdena, ta bort dem med en fuktig trasa.

Varje reglage har en symbol som anger vilken brännare det kontrollerar.

För att apparaten skall fungera korrekt måste galler och samtliga delar i brännarna sitta på rätt plats. Byt inte plats på brännarnas lock.

1. Tryck på reglaget för vald brännare och vrid reglaget till vänster till önskat läge.
2. För en tändare eller låga (tändstickor, t.ex.) mot brännaren.

Automatisk tändning

Om spishällen är utrustad med automatisk tändning (tändelektroder).

1. Tryck på reglaget för vald brännare och vrid reglaget till vänster till lägget för högsta effekt. Så länge reglaget hålls intryckt alstras gnistor i samtliga brännare. Lågan tänds.
2. Sluta trycka på knappen.
3. Vrid reglaget till önskat läge.

Om lågan inte tänds, vrid reglaget till läge 0 och upprepa stegen. Håll nu reglaget intryckt under längre tid (upp till 10 sekunder).

⚠️ Fara för förbränning!

Om lågan inte har tänts efter 15 sekunder, stäng brännaren och vädra lokalen. Vänta minst 1 minut innan du försöker tända brännaren på nytt.

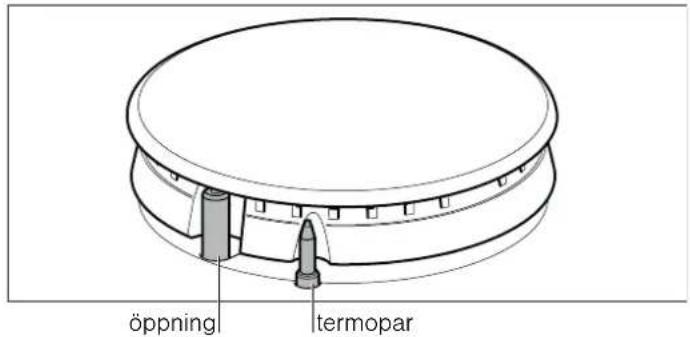

Säkerhetssystem

Vissa spishällar är utrustade med ett säkerhetssystem (termopar) för att förhindra gasutsläpp om en låga släcks oavsiktligt.

öppning termopar

För att garantera att denna anordning är aktiverad:

1. Tänd brännaren på normalt vis.
2. Utan att släppa manöverratten, ska du hålla den nedtryckt ordentligt i 4 sekunder efter att ha tänt lågan.

Att stänga av en brännare

Vrid reglaget åt höger till läge 0.

Effektnivåer

Med de steglösa vreden är det möjligt att ställa in önskad effekt mellan högsta och lägsta nivå.

Läge o Stäng vred

Stor låga ⏻ Största öppning eller högsta effekt med elektrisk tändning

Liten låga ⏻ Största öppning eller högsta effekt

Obs!

När brännaren brinner är det normalt att ett pipljud hörs.

De första gångerna man använder enheten är det normalt att man känner lukt. Det innebär ingen risk eller fel. Lukten försvinner gradvis.

En orangefärgad låga är normal. Detta beror på damm i luften, spillda vätskor etc.

Om brännaren släcks oavsiktligt, stäng reglaget och försök inte tända på nytt under minst 1 minut.

Några sekund efter att brännaren har slocknat, hörs ett ljud (kort slag). Detta är inte tecken på fel utan betyd bara att säkerhetsmekanismen har avaktiverats.

Håll rent. Om tändelektroderna är smutsiga, kommer tändningssystemet att fungera dåligt. Rengör dem regelbundet med en liten borste som inte består av metall och tänk på att tändstiften inte bör utsättas för häftiga stötar.

Tillagningsråd

Brännare Mycket kraf- tigt - Kraftigt		Medel Långsamt
Wokbrännare	Sjuda, koka, grilla, bryna, paellor, asia- tisk mat (Wok)	Värma mat och hålla maten varm: färdigrätter, kokta rätter
Snabbrännare	Schnitzel, biff, omelett, frite- rad mat	Ris, bechamel- sås, stuvning	Ångkoka: fisk, grönsaker
Halvsnabb brännare	Ångkokad potatis, färska grönsaker, drycker, pas- tarätter	Värm och håll tillagade rätter varma och laga härliga maträt- ter
Extra brännare	Koka: grytor, gröt, karamell	Tina och koka långsamt: bönor och lin- ser, frukt, frysta matvaror	Smälta: smör, choklad, gela- tin

Kokkärl

Lämpliga kokkärl

Brännare Minsta diameter		Största diameter
	för kokkärl	för kokkärl
Wokbrännare	22 cm
Snabbrännare	22 cm	26 cm
Halvsnabb brännare	14 cm	20 cm
Extrabrännare	12 cm	16 cm

Wokgrytan fördelar den intensiva värmen jämnt vilket gör att livsmedlen tillagas på mindre tid och med mindre olja.

Följ tillverkarens anvisningar när du använder en wokgryta.

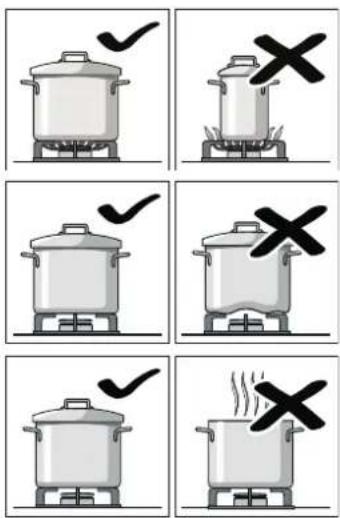

Varning

Följande råd bör följas för att spara energi och undvika skador på kokkärlen:

Använd kokkärl av lämplig storlek för varje brännare.

Använd inte små kokkärl till stora brännare. Lågan ska inte nå kastrullens sidor.

Använd aldrig deformerade kokkärl som kan stå ostadigt på spishällen. Kokkärl kan välta.

Använd enbart kärl med plan och tjock botten.

Tillaga inte utan lock eller med locket förskjutet. Annars förlorar man en del av energin.

kg

Placera kokkärlet mitt på brännaren. I annat fall kan det välta.

Använd inte stora kokkärl på brännarna nära reglagen. De kan skadas av alltför hög värme.

Placera kokkärlet på gallret, aldrig direkt på brännaren.

Försäkra dig om att galler och brännarnas lock sitter i rätt läge innan du använder dem.

Handskas försiktigt med kokkärlen på spishällen.

Utsätt inte spishällen för slag. Placera inte heller tunga föremål på den.

Rengöring och underhåll

Rengöring

När spisen har svalnat kan den rengöras med svamp, vatten och diskmedel.

Efter varje användning ska du rengöra brännarens delar när den har kallnat. Om det finns rester kvar (mat som kokat över, fettdroppar o.s.v.) fastnar de lätt på ytan och blir svåra att ta bort vid ett senare tillfälle. Hål och spår måste vara rena för att lågan skall brinna på rätt sätt.

Vissa kärls rörelser kan efterlämna metallreser på gallren.

Rengör brännarna och gallren med en lösning av tvål och vatten och gnugga dem med en borste som inte består av metall.

Om gallerna är försedda med gummifötter, var försiktig vid rengöring. Fötterna kan lossna och gallret repa spishällen.

Torka alltid brännare och galler. Vattendroppar och fuktiga ytor vid början av matlagningen kan skada emaljen.

När brännarna har rengjorts och torkats försäkrar du dig om att locken sitter ordentligt på brännarnas spridare.

Obs!

Använd inte ångrengöringsmaskiner. De kan skada spishällen.

Underhåll

Rengör omedelbart vätskor som kokar över. Detta för att undvika att matrester fastnar, dessutom bespar man sig en massa onödiga ansträngningar.

Akta så inga frätande vätskor kommer i kontakt med spishällen (citronjuice, vinäger etc.).

På grund av de höga temperaturer de utsätts för, kan wokbrännaren och områdena av rostfritt stål (galler, brännarnas konturer osv.) missfärgas. Detta är normalt. Efter varje användning, ska du rengöra dessa områden med en produkt som lämpar sig till rostfritt stål.

Vi rekommenderar att du regelbundet använder den rengöringsprodukt som finns tillgänglig vid vår serviceavdelning med koden 464524.

Felsökning

Ibland kan fel lösas lätt. Innan du kontaktar Teknisk Service, kontrollera följande:

Fel Möjlig orsak Åtgärd

Allmänt elektriskt fel. Defekt säkring. Kontrollera i elskåpet om säkringen är trasig och byt den.
	En automatsäkring eller differentialsäkring har löst ut.	Kontrollera i elskåpet om automatsäkringen eller en differentialsäkring har löst ut.
Automatisk tändning fung-erar inte.	Det kan finnas matrester eller rester av rengö-ringsmedel mellan tändelektroderna och brän-narna.	Utrymmet mellan tändelektrod och brännare ska vara rent.
	Brännarna är fuktiga. Torka brännarens lock ordentligt.
	Brännarens lock sitter fel. Kontrollera att locken sitter rätt.
	Apparaten är inte jordad, den är dåligt ansluten eller jorduttaget är defekt.	Kontakta elinstallatören.

Fel Möjlig orsak Åtgärd

Brännarens låga är inte jämn.	Brännarens delar sitter fel. Placera delarna korrekt på motsvarande brännare.
	Brännarens spår är smutsiga. Rengör brännarens spår.
Gasflödet verkar onormalt, eller också kommer ingen gas alls.	Gastillförseln är stängd med föravstängningsventiler (mellannyckel).	Öppna eventuella föravstängningsventiler (mellan-nyckel).
	Om gasen kommer från en gasflaska, kontrollera att denna inte är tom.	Byt gasflaska.
Det luktar gas i köket. Ett ventil är öppen. Stäng ventilerna.
	Felaktig anslutning av gasflaskan. Kontrollera att anslutningen inte läcker.
	Möjligt gasläckage. Stäng gasventilen, ventilera utrymmet och kontakta omedelbart en tekniker med behörighet för kontroll och certifiering av installationen. Använd inte appa-raten förrän du är säker på att det inte förekommer något gasläckage i installationen eller i apparaten.
Brännaren släcks omedel-bart efter det att man har släppt reglaget.	Reglaget hölls inte intryckt under tillräcklig lång tid.	När du har tänt brännaren, håll reglaget intryckt några sekunder längre.
	Brännarens spår är smutsiga. Rengör brännarens spår.

Kundtjänst

Om du kontaktar Teknisk Service, se till att du har produktnumret (E-Nr.) och tillverkningsnumret (FD) till hands. Denna information finns på produktens märkplåt som sitter under spishällen samt på en etikett i instruktionsboken.

Olika länders kontaktuppgifter hittar du i bifogad förteckning över Serviceställen.

Reparationsuppdrag och råd vid fel

S 0771 11 22 77

local rate

Lita på tillverkarens kunnande. Då vet du att det är utbildade servicetekniker som gör reparationen med originalreservdelar till din vitvara.

Garantivillkor

Om, trots våra förväntningar, apparaten skulle vara skadad eller om den inte motsvarar dina kvalitetskrav ber vi dig att meddela oss snarast möjligt. För att garantin skall gälla får apparaten inte utsättas för ingrepp eller felaktig användning.

Garantivillkoren är de som gäller hos vår representant i det land där köpet av produkten genomförts. Du kan få mer information av din lokala återförsäljare. För att garantin ska gälla måste kvitto uppvisas.

Vi förbehåller oss rätten till ändringar.

Förpackning och begagnade produkter

Om symbolen 📄 visas på apparatens märkplåt, följ nedanstående anvisningar:

Återvinning

Släng förpackningen i återvinningen.

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Emballagen till din apparat är tillverkad av material som säkerställer effektivt skydd under transporten. Dessa material är helt återvinningsbara, vilket minskar miljöpåverkan. Vi föreslår att du hjälper till med att bevara miljön genom att följa följande råd:

■ Kasta emballagen i rätt återvinningskärl.
■ Innan du gör dig av med apparaten ska du se till att den är obrukbar. Fråga hos lokala myndigheter om närmaste uppsamlingscenter för återvinningsmaterial och lämna apparaten där.

Häll inte ut använd olja i avloppet. Spara den i slutet kärl och lämna in den på miljöanläggning eller, avsaknad av sådan, i sopkärl (för vidare transport till kontrollerad soptipp; detta är förmodligen inte den bästa lösningen men på detta sätt smutsas i varje fall inte vattnet ner).
