INSTRUKCJA OBSŁUGI CA122650 CONSTRUCTA

Strefy grzejne bardzo się nagrzewają. Nie należy kłaść na płycie kuchenki przedmiotów łatwopalnych. Nie należy gromadzić przedmiotów na płycie kuchenki. Niebezpieczeńst wo pożaru!

Nie przechowywać ani nie używać substancji chemicznych powodujących korozję, par, substancji łatwopalnych lub produktów nieprzeznaczonych do spożycia pod urządzeniem bądź w jego pobliżu. Niebezpieczeństw o poż aru !

Przegrzane tłuszcze lub oleje łatwo zapalają się. Podczas ogrzewania tłuszczu lub oleju, nie należy pozostawiać urządzenia bez nadzoru. Jeśli substancje te ulegną zapaleniu, nie należy gasić ognia za pomocą wody. Nakryć naczynie pokrywką w celu stłumienia ognia i wyłączyć strefę grzejną. Niebezpieczeństwo obrażeń!

Naczynia, które posiadają uszkodzenia, mają nieodpowiednią wielkość, przekraczają brzegi płyty kuchenki lub są nieprawidłowo ustawione, mogą spowodować poważne obrażenia. Należy przestrzegać rad i wskazówek dotyczących naczyń do gotowania. Niebezpieczeństw o obr ażeń!

W przypadku awarii, odciąć zasilanie elektryczne i dopływ gazu do urządzenia. W celu naprawy, prosimy wezwać nasz Serwis Techniczny. Niebezpieczeństw o obr ażeń!

Nie należy wykonywać żadnych zmian we wnętrzu urządzenia. W razie potrzeby, prosimy wezwać nasz Serwis Techniczny. Niebezpieczeństw o obr ażeń!

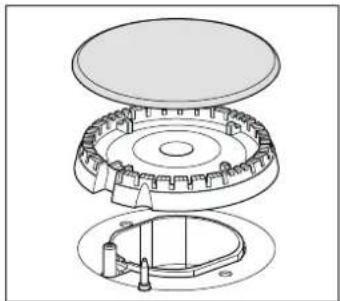

Jeśli jedno z pokręteł nie obraca się, nie należy go obracać, używając siły. Prosimy bezzwłocznie wezwać Serwis Techniczny, aby wykonał naprawę lub wymianę elementu. Niebezpieczeństwo porażenia prądem! W celu oczyszczenia urządzenia, nie należy używać maszyn do czyszczenia parą wodną.53 Nowe urządzenie w Państwa domu Na stronie 2 znajduje się widok ogólny urządzenia, jak również wartości mocy poszczególnych palników. Akcesoria Poniższe akcesoria można nabyć w Serwisie Technicznym: Producent nie ponosi odpowiedzialności w przypadku, gdy akcesoria te nie są używane lub są używane w sposób nieprawidłowy. Palniki gazowe Przed użyciem urządzenia, zdjąć plastikową osłonę, która chroni stal nierdzewną (zależnie od modelu). Jeśli pozostały resztki kleju w strefach z nadrukiem, usunąć je za pomocą wilgotnej ściereczki. Każde pokrętło posiada oznaczenie palnika, który obsługuje. W celu zapewnienia prawidłowego działania urządzenia, należy upewnić się, że ruszty oraz wszystkie elementy palników są prawidłowo założone. Nie zamieniać miejscami nakładek palników. Zapalanie ręczne

1. Docisnąć pokrętło danego palnika i obrócić je w lewo w

2. Przybliżyć do palnika zapalarkę lub płomień (zapaloną

świecę, zapałkę, itp.). Zapalanie automatyczne W przypadku płyty kuchenki zaopatrzonej w funkcję zapalania automatycznego (świece zapłonowe):

1. Docisnąć pokrętło wybranego palnika i obrócić je w lewo w

położenie o maksymalnej mocy. Dociśnięcie pokrętła powoduje wytwarzanie iskier we wszystkich palnikach. Zapala się płomień.

2. Zwolnić pokrętło.

3. Obrócić pokrętło w wybrane położenie.

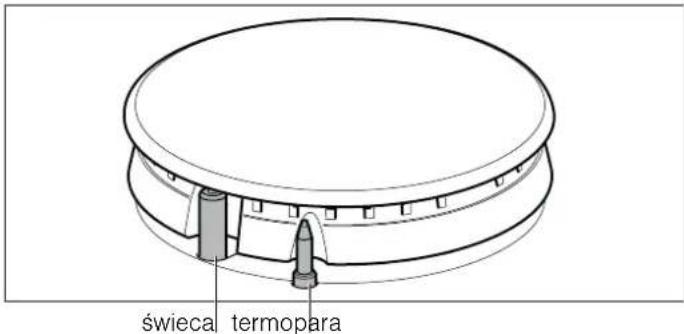

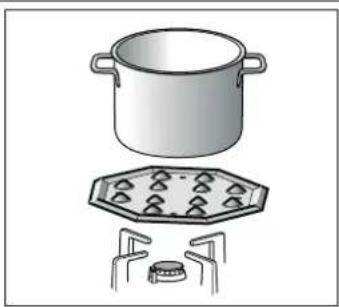

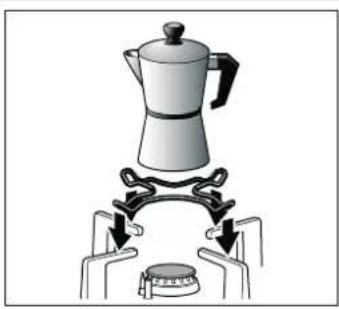

Jeżeli płomień nie zapali się, obrócić pokrętło w położenie zgaszonego płomienia i ponownie wykonać powyższe czynności, przytrzymując pokrętło w pozycji dociśniętej dłużej (do 10 sekund). : Niebezpieczeństwo wybuchu! Jeśli po upływie 15 sekund płomień nie zapala się, zgasić palnik i otworzyć okno w pomieszczeniu. Odczekać co najmniej minutę przed podjęciem kolejnej próby zapalenia palnika. Ruszt dodatkowy "do kawy" Do stosowania wyłącznie na palniku pomocniczym i do naczyń o średnicy poniżej 12 cm. Simmer Plate Opisywane akcesorium zostało zaprojektowane w celu zmniejszenia ilości wydzielanego ciepła przy ustawieniu mocy minimalnej. Umieścić akcesorium bezpo- średnio na ruszcie tak, aby wypustki były skierowane do góry, natomiast nigdy bezpo- średnio na palniku. Na środku akcesorium postawić naczynie. Simmer Cap Palnik przeznaczony jedynie do gotowania przy mocy mini- malnej. W celu użycia tego palnika, należy wyjąć palnik pomocniczy i zastąpić go pal- nikiem Simmer Cap.54 System zabezpieczający W zależności od modelu, płyta kuchenki może być zaopatrzona w system zabezpieczający (termopara), który blokuje dopływ gazu do przypadkowo zgaszonych palników. Aby zapewnić uruchomienie tego mechanizmu: 1.W zwykły sposób zapalić palnik. 2.Przytrzymując mocno pokrętło, dociskać je przez 4 sekundy po zapaleniu płomienia. Gaszenie palnika Obrócić odpowiednie pokrętło w prawo w położenie 0. Zakres mocy gotowania Pokrętła stopniowe umożliwiają regulację mocy gotowania w zakresie od poziomu maksymalnego do poziomu minimalnego. Uwagi Lekki gwizd słyszalny podczas pracy palnika jest zjawiskiem naturalnym. Na początku eksploatacji, normalnym zjawiskiem jest wydzielanie specyficznego zapachu przez urządzenie. Jest to zjawisko nieszkodliwe i nie wynika z usterki urządzenia. Z czasem, zjawisko to zaniknie. Płomień w kolorze pomarańczowym jest zwykłym zjawiskiem, spowodowanym obecnością pyłu w otoczeniu, płynów rozlanych na płycie kuchenki, itp. Jeżeli płomień palnika przypadkowo zgaśnie, należy zakręcić pokrętło palnika i odczekać przynajmniej 1 minutę przed ponownym zapaleniem palnika. Po upływie kilku sekund po zgaszeniu palnika można usłyszeć charakterystyczny dźwięk (głuche uderzenie). Nie oznacza to żadnej anomalii; lecz jest to sygnał, że wyłączył się system zabezpieczający. Należy dbać o idealną czystość. Jeż eli świece są zanieczyszczone, iskrownik jest niesprawny. Co pewien czas świece należy czyścić szczoteczką wykonaną z materiału innego niż metal. Należy pamiętać, aby nie narażać świec na silne uderzenia. Rady dotyczące gotowania Naczynia do gotowania Odpowiednie naczynia Położenie Û Pokrętło zakręcone Płomień duży ƒ Maksymalne otwarcie lub moc i zapala- nie elektryczne Płomień mały „ Minimalne otwarcie lub moc łZLHFD WHUPRSDUD Palnik Bardzo mocny – Mocny redni Słaby Palnik wok Doprowadzanie do wrzenia, goto- wanie, smażenie, przyrumienianie, paelle, dania kuchni azjaty- ckiej (wok) Podgrzewanie i utrzymywanie gorącej temperatury: dania gotowe, dania gotowane Palnik szybki Eskalopki, bef- sztyk, tortilla, dania smażone w głębokim tłuszczu Ryż, besza- mel, potrawka z mięsa Gotowanie na parze: ryby, warzywa Palnik pół- szybki Ziemniaki na parze, świeże warzywa, zupy, makarony Podgrzewanie i utrzymywanie gorącej temperatury gotowa- nych potraw oraz przygotowy- wanie delikatnych potraw duszonych Palnik pomocniczy Gotowanie: dania duszone, ryż z mlekiem, karmel Rozmrażanie i wolne gotowa- nie: warzywa, owoce, mro- żonki Topienie: masło, czeko- lada, żelatyna Palnik Minimalna rednica naczynia Maksymalna rednica naczynia Palnik wok 22 cm Palnik szybki 22 cm 26 cm Palnik półszybki 14 cm 20 cm Palnik pomocniczy 12 cm 16 cm Naczynie wok Naczynie wok rozprowadza intensywne ciepło w sposób równomierny, dzięki czemu potrawy gotują się krócej i z użyciem mniejszej ilości oleju. Podczas użytkowania naczy- nia wok należy przestrzegać zaleceń producenta.55 Uwagi dotyczące obsługi Poniższe wskazówki pomogą Państwu zaoszczędzić energię oraz zapobiec uszkodzeniu naczyń: Czyszczenie i konserwacja Czyszczenie Po ostygnięciu urządzenia, oczyścić je przy użyciu gąbki i wody z mydłem. Po każdorazowym użyciu, odczekać, aż palnik ostygnie i oczyścić powierzchnię wszystkich jego elementów. Nawet najdrobniejsze zanieczyszczenia (resztki potraw, krople tłuszczu, itp.) pozostawione na płycie kuchenki przylgną do niej, co utrudni ich usunięcie. Aby zapewnić prawidłowe wydobywanie się płomienia, otwory i rowki palnika powinny być czyste. Na skutek przesuwania niektórych naczyń mogą pozostać ślady metalu na rusztach. Oczyścić palniki i ruszty wodą z mydłem, pocierając niemetalową szczoteczką. Należy zachować ostrożność podczas czyszczenia rusztów wyposażonych w gumowe podkładki. Jeśli podkładki odpadną, ruszt moż e porysować płytę kuchenki. Zawsze dokładnie osuszać palniki i ruszty. Obecność kropli wody lub wilgotnych miejsc na początku gotowania może spowodować uszkodzenie emalii. Po oczyszczeniu i wysuszeniu palników, sprawdzić, czy nakładki są prawidłowo założone na dyfuzor. Uwaga! Nie używać urządzeń do czyszczenia parowego. Mogłoby to spowodować uszkodzenie płyty kuchenki. Konserwacja Natychmiast usuwać rozlane płyny. W ten sposób zapobiegnie się przyklejeniu resztek potraw i uniknie się wykonywania niepotrzebnych czynności. Nie pozostawiać kwaśnych płynów (sok z cytryny, ocet, itd.) na płycie kuchenki. Ze względu na wpływ wysokich temperatur palnik wok oraz miejsca wykonane ze stali nierdzewnej (forma na tłuszcz, obrzeże palników itd.) mogą zmienić kolor. Jest to normalne zjawisko. Po każdorazowym użyciu należy oczyścić wymienione miejsca, stosując odpowiedni środek do stali nierdzewnej. Zaleca się regularne stosowanie produktu do czyszczenia, dostępnego w naszym Serwisie Technicznym (kod produktu 464524). Rozwiązanie nietypowych sytuacji Sposób rozwiązania problemów w niektórych nietypowych sytuacjach jest bardzo prosty. Przed wezwaniem Serwisu Technicznego, należy wziąć pod uwagę następujące rady: Używać naczyń o wielkości dostosowanej do danego palnika. Nie używać małych naczyń na dużych palnikach. Płomień nie powinien dotykać bocznych ścianek naczynia. Nie należy używać odkształconych naczyń, które stoją w sposób niestabilny na płycie kuchenki i mogą się przewrócić. Należy stosować wyłącznie naczynia o płaskim i grubym dnie. Nie gotować bez przykrycia lub z częściowo odsuniętą pokrywką, gdyż w ten sposób niepotrzebnie zużywa się część energii. Umieszczać naczynie na palniku w położeniu dokładnie centrycznym . W przeciwnym razie może się ono wywrócić. Nie stawiać dużych naczyń na palnikach blisko pokręteł. Może to spowodować uszkodzenie pokręteł na skutek wysokiej temperatury. Stawiać naczynia na rusztach, w żadnym wypadku nie stawiać ich bezpośrednio na palniku. Przed użyciem palników sprawdzić, czy ruszty i nakładki palników są prawidłowo założone. Naczynia znajdujące się na płycie kuchenki powinny być przestawiane z zachowaniem ostrożności. Nie należy uderzać w płytę kuchenki ani umieszczać na niej bardzo cięż kich przedmiotów. Anomalia Możliwa przyczyna Rozwiązanie Funkcje elektryczne urzą- dzenia nie działają. Uszkodzony bezpiecznik. Sprawdzić bezpiecznik w głównej skrzynce bez- pieczników i wymienić go, jeżeli jest uszkodzony. "Wyskoczył" wyłącznik termomagnetyczny lub róż- nicowo-prądowy. Sprawdzić na głównej tablicy rozdzielczej, czy nie "wyskoczył" wyłącznik termomagnetyczny lub różni- cowo-prądowy.56 Serwis techniczny W przypadku zwrócenia się o pomoc do naszego Serwisu Technicznego, należy podać numer produktu (ENr) i numer fabryczny (FD) urządzenia. Numery te znajdują się na tabliczce znamionowej urządzenia, umieszczonej w dolnej części płyty kuchenki; są również zamieszczone na etykiecie w instrukcji obsługi. Adresy serwisów wszystkich krajów znajdują się w załączonym spisie autoryzowanych serwisów. Zlecenie naprawy oraz pomoc w razie usterki Prosimy zaufać kompetencjom producenta. W ten sposób można zapewnić, że naprawy przeprowadzane będą przez wykwalifikowanych techników serwisu, wyposażonych w oryginalne części zamienne. Warunki gwarancji Jeśli mimo starań producenta, urządzenie będzie posiadało jakieś uszkodzenie lub nie będzie spełniało wymaganych norm jakości, prosimy nas o tym bezzwłocznie poinformować. Gwarancja zachowuje ważność tylko w przypadku, gdy w mechanizmie urządzenia nie były dokonywane żadne modyfikacje, a urządzenie było używane zgodnie z przeznaczeniem. Warunki gwarancji mające zastosowanie to warunki ustalone przez przedstawicielstwo naszej firmy w kraju, w którym dokonano zakupu. Szczegółowe informacje na ten temat można uzyskać w punktach sprzedaży. Aby skorzystać z gwarancji, konieczne jest przedstawienie dowodu zakupu urządzenia. Z zastrzeżeniem prawa do wprowadzania zmian. Funkcja zapalania automa- tycznego nie działa. Możliwe, że między świecami zapłonowymi a pal- nikami znajdują się resztki potraw lub pozostało- ści po czyszczeniu. Przestrzeń między świecą zapłonową a palnikiem powinna być czysta. Palniki są mokre. Starannie osuszyć nakładki palnika. Nakładki palnika są nieprawidłowo założone. Sprawdzić, czy nakładki palnika są prawidłowo założone. Urządzenie nie jest podłączone do uziemienia, jest podłączone nieprawidłowo lub uziemienie jest nieprawidłowo wykonane. Proszę skontaktować się z instalatorem. Płomień wydobywający się z palnika jest nierówny. Elementy palnika są nieprawidłowo założone. Założyć prawidłowo elementy palnika na odpo- wiednim palniku. Rowki palnika są zabrudzone. Oczyścić rowki palnika. Strumień gazu wydobywa się w nienaturalny sposób lub nie wydobywa si

wcale. Dopływ gazu jest odcięty przez zawory pośrednie. Otworzyć ewentualne pośrednie zawory dopływu gazu. Jeżeli kuchenka zasilana jest gazem z butli, sprawdzić, czy butla nie jest pusta. Wymienić butlę. W kuchni czuć zapach gazu. Jeden z kurków jest otwarty. Zakręcić kurki. Nieprawidłowe złącze butli. Sprawdzić, czy złącze butli z gazem jest całkowicie szczelne. Możliwy wyciek gazu. Zamknąć główny dopływ gazu, wywietrzyć pomiesz- czenie i niezwłocznie powiadomić technika uprawnio- nego w zakresie przeglądu i certyfikacji instalacji gazowej. Przed ponownym użyciem, sprawdzić, czy nie ma wycieku gazu w instalacji lub w urządzeniu. Palnik gaśnie natychmiast po puszczeniu pokrętła. Pokrętło nie było dociskane wystarczająco długo. Po zapaleniu palnika, przytrzymać pokrętło doci
