BRUKSANVISNING RGE2100 DOMETIC

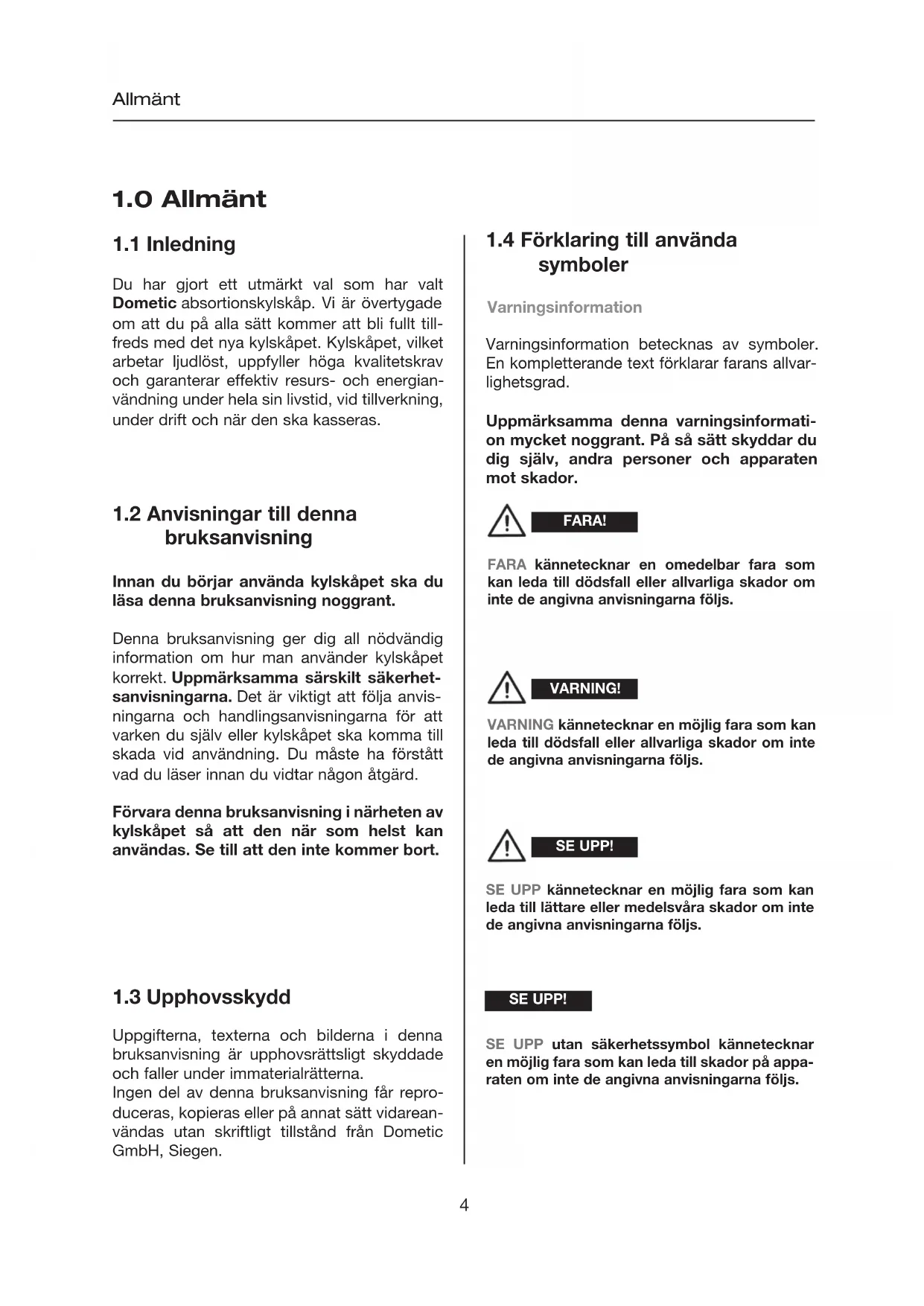

Allmänt Du har gjort ett utmärkt val som har valt Dometic absortionskylskåp. Vi är övertygade om att du på alla sätt kommer att bli fullt till- freds med det nya kylskåpet. Kylskåpet, vilket arbetar ljudlöst, uppfyller höga kvalitetskrav och garanterar effektiv resurs- och energian- vändning under hela sin livstid, vid tillverkning, under drift och när den ska kasseras.

Uppgifterna, texterna och bilderna i denna bruksanvisning är upphovsrättsligt skyddade och faller under immaterialrätterna. Ingen del av denna bruksanvisning får repro- duceras, kopieras eller på annat sätt vidarean- vändas utan skriftligt tillstånd från Dometic GmbH, Siegen.

Innan du börjar använda kylskåpet ska du läsa denna bruksanvisning noggrant. Denna bruksanvisning ger dig all nödvändig information om hur man använder kylskåpet korrekt. Uppmärksamma särskilt säkerhet- sanvisningarna. Det är viktigt att följa anvis- ningarna och handlingsanvisningarna för att varken du själv eller kylskåpet ska komma till skada vid användning. Du måste ha förstått vad du läser innan du vidtar någon åtgärd. Förvara denna bruksanvisning i närheten av kylskåpet så att den när som helst kan användas. Se till att den inte kommer bort.

1.4 Förklaring till använda

symboler Varningsinformation betecknas av symboler. En kompletterande text förklarar farans allvar- lighetsgrad. Uppmärksamma denna varningsinformati- on mycket noggrant. På så sätt skyddar du dig själv, andra personer och apparaten mot skador. FARA kännetecknar en omedelbar fara som kan leda till dödsfall eller allvarliga skador om inte de angivna anvisningarna följs. FARA! VARNING kännetecknar en möjlig fara som kan leda till dödsfall eller allvarliga skador om inte de angivna anvisningarna följs. VARNING! SE UPP kännetecknar en möjlig fara som kan leda till lättare eller medelsvåra skador om inte de angivna anvisningarna följs. SE UPP! SE UPP utan säkerhetssymbol kännetecknar en möjlig fara som kan leda till skador på appa- raten om inte de angivna anvisningarna följs. SE UPP! Varningsinformation 822 6100-95_SV_RGE2100_N1.qxp 21.03.2012 08:46 Seite 45 Allmänt Information INFORMATION ger dig kompletterande och användbar information om hur du ska använda ditt kylskåp. Miljöinformation Miljöinformation ger dig användbar informati- on om energisparning och kassering av appa- raten. Garantiåtaganden sköts enligt EU-riktlinje 44/1999/CE och enligt normala villkor för aktu- ellt land. Vid garanti- eller servicefrågor, kon- takta vår kundservice. Eventuell skada orsa- kad av felaktig användning täcks inte av garantin. Garantin täcker inte modifieringar av apparaten eller om man inte använder origi- nalreservdelar från Dometic. Garantin gäller inte heller om installations- och bruksanvisnin- gen inte följs, och inget ansvar kan då utkrä- vas.

Alla uppgifter och all information i denna bruk- sanvisning har framställts under iakttagande av gällande normer och föreskrifter samt i enlighet med den senaste tekniska utveck- lingsnivån. Dometic förbehåller sig rätten att när som helst utföra ändringar på produkten som motiveras genom produktens förbättring och säkerhet.

1.6 Ansvarsbegränsning

Dometic erbjuder ett kundtjänstnät som sträcker sig över hela Europa. Du kan hitta auktoriserade kundtjänstställen via telefon- numren i EuroService Network - häftet, som medföljer varje kylskåp. Du kan även hitta kundtjänstpartnern i din närhet på Internet på www.dometic.com. Vid kontakt med kund- service ska man uppge modellnummer, pro- dukt- och serienummer tillsammans med MLC-koden, om sådan finns! Du hittar denna information på typskylten inuti kylskåpet. Vi rekommenderar att du för in dessa uppgifter i det avsedda fältet på titelsidan av dessa anvisningar.

Dometic frånsäger sig allt ansvar vid skador som uppstår när: bruksanvisningen inte följs apparaten inte används föreskriftsenligt icke originalreservdelar används förändringar och ingrepp i apparaten genomförts Påverkan från miljöpåverkan, som t.ex - temperaturförändringar - luftfuktighet

Delar kan beställas över hela Europa från vår kundservice. Vid kontakt med vår kundservice ska man uppge modell och produktnummer! Du hittar denna information på typskylten inuti kylskå- pet. 822 6100-95_SV_RGE2100_N1.qxp 21.03.2012 08:46 Seite 56 Allmänt

1.10 Konformitetsförklaring

Vid en genomsnittlig omgivande tempera- tur på 25°C räcker det att köra kylskåpet med termostaten i mittläget. Kylskåpet får inte utsätts för direkt solljus eller en annan värmekälla (t.ex. värmeag- gregat). Se till att luftcirkulationen från kylskåpsag- gregatet inte hindras. Fördela hyllorna jämnt i kylutrymmet för att utnyttja energin så effektivt som möjligt. För att inte förhindra den interna luftcirku- lationen får förvaringshyllorna och facken inte överfyllas.

Håll ett avstånd (ca 5-10 mm) mellan kylva- rorna och efterförångaren ("kylflänsar"). Regelbunden avfrostning sparar energi (se "5.10 Avfrostning"). Öppna endast kylskåpsdörren under en kort tid när varor tas ut. Starta kylskåpet cirka 12 timmar innan det fylls.

Ammoniak (en naturlig förening av väte och kväve) används som kylmedel i kylenheten. Det för ozonlagret ofarliga cyklopentan används som drivmedel vid tillverkning av polyuretan-isoleringen. För att garantera återvinning av användbart emballage, ska detta lämnas till det normala lokala insamlingssystemet. Apparaten ska överlämnas till ett lämpligt avfallsföretag som garanterar återanvändning av användbara komponenter och korrekt hantering av reste- rande delar. För miljövänlig dränering av kyl- medel från alla absorptionskylskåp ska man vända sig till en lämplig avfallsanläggning. Apparater märkta med denna symbol skall lämnas in till kommu- nens insamlingsställe för omhän- dertagande av elektriska och elek- troniska apparater. Denna produkt får inte slängas i hushållsavfallet. På kylskåp från Dometic sitter denna symbol på märkskylten (typskylten) inuti kylskåpet.

Kylskåpet lämpar sig inte för fackmässig förvaring av läkemedel. Följ här anvisnin- garna på läkemedlets bipacksedel. VARNING! Personer som manövrerar kylskåpet måste känna till anvisningarna i denna bruksanvis- ning och hur man använder det på ett säkert sätt. Denna produkt får användas av barn som är 8 år och äldre liksom av personer med försäm- rad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet av och/eller kunskap om produkten, om vederbörande övervakas eller har undervisats om hur produkten används och vilka faror som kan uppstå till följd av detta. Barn får inte leka med produk- ten. Barn får inte rengöra eller underhålla pro- dukten. [EN 60335-2-24, 7.12]

2.2 Användarens ansvar

Kylskåpet får ej utsättas för regn. SE UPP! Kylskåpet är konstruerat för upställning i slut- na rum, i fjällstugor etc. Apparaten har certificerats för denna använd- ning enligt EU Gasdirektiv 90/396/EEC. Den är inte avsett för installation i husvag- nar eller batår - i sådana fall förlorar garan- tin sin giltighet. Använd kylskåpet uteslutande till att kyla och lagra livsmedel.

2.1 Föreskriftsenlig användning

2.4 Arbete på och kontroll av

2.3 Skydda barnen efter det att

apparaten kasserats När kylskåpet kasseras, ska alla dörrar på kylskåpet tas bort och förvaringshyllorna lämnas kvar på plats i kylskåpet. Detta förhindrar ofrivillig instängning och kväv- ning. VARNING! Arbete med gas-, avgasutsugs- och elek- triska komponenter får endast utföras av auktoriserad fackpersonal. Icke fackmäs- siga åtgärder kan leda till allvarliga sak- och/eller personskador. VARNING! Använd aldrig öppen låga för att kontrol- lera om gasförande komponenter och led- ningar är otäta! Det råder brand- eller explosionsfara. FARA! Öppna aldrig absorbatoraggregatet! Det står under högt tryck. Det råder fara för personskador! VARNING! Säkerhetsanvisningar 822 6100-95_SV_RGE2100_N1.qxp 21.03.2012 08:46 Seite 78

2.5 Kylmedelsinformation

Ammoniak används som kylmedel. Detta är en naturlig förening som också används i rengöringsmedel i hushållet (1 liter salmiakrengöringsmedel innehåller upp till 200g ammoniak - ungefär dubbelt så mycket som används i kylskåpet). Natriumkromat används som korrosionsskydd (1,8 viktpro- cent av lösningsmedlet). Vid ett läckage (upptäcks lätt pga. den starka lukten) : - Stäng av apparaten. - Vädra ut rummet ordentligt. - Informera auktoriserad kundservice. För din säkerhets skull har experter fast- ställt att ingen negativ inverkan på hälsan består vid läckage av kylmedel. Driftstrycket måste absolut överensstämma med det värde som anges på kylskåpets typ- skylt. Jämför driftstryckets värde på typskylten med värdet på gastubens tryckvakt.

2.6 Kylskåpsdrift med gas

Säkerhetsanvisningar Om du känner gaslukt: Öppna alla fönster och lämna rummet. Aktivera inga elektriska anordningar och undvik att använda öppna lågor. Stäng gasflaskventilen och håll den stängd tills felet har upphävts. Rådgör med auktoriserad fackpersonal*.

• auktoriserad fackpersonal Auktoriserad fackpersonal är erkända sakkunniga personer som tack vare deras utbildning och kunska- per kan garantera att kontrollen sker på ett riktigt sätt. Anslutningstryck och gaskategorier Kylskåpet drivs med de gaser och inlopp- stryck som anges nedan. Den tryckvakt som används mellan gasflaska och ugn måste motsvara de kategorier som anges i nedanstå- ende tabell. Kategori Tryck i mbar GAS I3B / P(30) 30 Butan 30 Propan I3+ (28-30/37) 28-30 Butan 37 Propan I3B/P(50) 50 Butan I3B/P(50) 50 Propan 822 6100-95_SV_RGE2100_N1.qxp 21.03.2012 08:46 Seite 89 Instruktioner om hur livsmedel förvaras i ett kylskåp: Det finns inte någon typ av kylutrustning som kan förbättra kvaliteten på livsmedel. Maximalt kan den vid tidpunkten för förva- ringen upprätthålla kvaliteten på livsmedlet under en kortare period. Tänk på följande särskilda förutsättningar när livsmedel förvaras i ett kylskåp som är inbyggt i ett fordon: Förändringar orsakade av klimatet, som exempelvis temperaturförändringar Hög inomhustemperatur Kylskåp inbyggt bakom ett fönster och direkt solljus Alltför snabb förvaring av varor strax efter det att apparaten har tagits i drift Vid dessa speciella förhållanden kan kylskåpet inte garantera den nödvändiga temperatur som krävs för livsmedel som snabbt blir dåli- ga. Till varor som snabbt blir dåliga hör alla pro- dukter med angivet utgångsdatum och en läg- sta förvaringstemperatur på +4°C eller mindre, speciellt kött, fågel, fisk, korv, färdigprodukter. Råa och kokade varor ska förpackas sepa- rat (t.ex. i behållare, aluminiumfolie eller liknande. Omslagsförpackningar på enskilda för packningar får endast avlägsnas om alla nödvändiga uppgifter, som exempelvis utgångsdatum, finns utsatta på de enskilda förpackningarna. Kylda varor får inte befinna sig utanför kyls- kåpet alltför länge. Livsmedel med kortast förfallodatum ska stå längst fram. Paketera om rester och ät upp dem så snart som möjligt. Tvätta händerna före och efter kontakt med livsmedel. Rengör kylskåpet invändigt regelbundet. Uppmärksamma anvisningarna och beskriv- ningarna beträffande förfallodatumet på varor- nas omslagsförpackningar. Uppmärksamma avsnitt "5.1 Rengöring" i den här bruksanvisningen

22.7 Säkerhetsanvisningar för

förvaring av livsmedel Säkerhetsanvisningar Omgivningssituationen påverkar aggregatets effektivitet. Välj mellanläge vid omgivnings- temperaturer mellan +15°C och +25°C (jmf. , mellersta temperaturnivå). Då arbetar aggre- gatet i sitt optimala effektivitetsområde. Dometic-kylskåp arbetar enligt absorptions- principen. Fysikaliskt betingat reagerar ett absoptionssystem långsamt på förändringar i termostaten, vid köldförlust när kylskåpsdör- ren öppnas eller när man sätter in matvaror i kylen. Kylskåpen uppfyller effektivitetskraven för klimatklass SN enligt EN/ISO 7371 vid en omgivande temperatur på mellan +10°C och +32°C. 822 6100-95_SV_RGE2100_N1.qxp 21.03.2012 08:46 Seite 910

3.0 Modellbeskrivning

3.1 Modellbeteckning

Du hittar kylskåpets typskylt inuti kylskåpet. På den står alla viktiga uppgifter till kylskåpet. Där står modellbeteckningen, produktnumret och serienumret. Dessa uppgifter behöver du alltid när du kontaktar kundtjänst eller vid beställning av reservdelar.

3.2 Kylskåpets typskylt

Fig. 1ModellnummerProduktnummerSerienummerElektriska anslutningsvärdenGastryck

Vi förbehåller oss rätten att göra tekniska ändringar. *Medelförbrukning uppmätt vid en genomsnittlig omgivandetemperatur på 25°C i enlighet med ISO-standard.

3.4 Förklaring till kylskåpet

ManöverorganForstfack (uttagbart)Inläggsgaller ( tillval, kan sättas in vid utta- get frostfack

Efterförångare för kylutrymmeSmältvattensavloppsrännaGrönsaksfackÖvre hylla med klaffUndre hylla med flaskhållare

GRE Electrical Gas Refrigerator Kylskåp för gas drift och elektrisk drift0 = manuell tändning(Piezo-tändare)ModellserieExempel

Kylskåpet är testat och godkänt för använd- ning inomhus. Beakta följande punkter vid kylskåpets place- ring:

4.1 Placering och anslutning

Placeringsrummet måste ha en volym på minst 20 m³, vara väl ventilerat och ha ett öppningsbart fönster eller en dörr ut mot det fria. Kylskåpet måste stå fritt, d.v.s. med minst 50 mm avstånd till närliggande väggar eller skåp (ingen inbyggnad!). Avståndet till föremål ovanför (skåp etc.) måste vara minst 100 mm. Ställ skåpet vågrätt på fast underlag. Kylskåpet får inte utsättas för värmestrål- ning från heta föremål (t.ex. spis, värmee- lement). Kylaggregatet på baksidan (under kåpan) måste alltid vara väl ventilerat. Aggregatet får ej övertäckas (t.ex. handdukar, gardi- ner). Bristande ventilation leder till försäm- rad kylkapacitet ! Placera kylskåpet fritt från stänkvatten. Se till att apparaten före och under placering inte utsätts för regn.

Välj detta driftläge endast när nätanslutnin- gens spänning överensstämmer med den som anges på kylskåpets typskylt. Vid avvikande värden kan kylskåpet skadas. Strömmen ska levereras via ett korrekt jor- dat uttag. Det rekommenderas att inkommande mat- ning dras via en automatsäkring.

Där ett eluttag används för nätanslutning, måste uttaget vara fritt åtkomligt. Matarkabeln ska dras så att den inte kom- mer i kontakt med varma komponenter på enheten/brännaren eller med skarpa kan- ter.

Gasflaskor måste stå upprätt. Ställ gasflaskan på en väl ventilerad plats. Ställ gasflaskan så att den är lätt att känna igen vid eldsvåda. Det maximala avståndet från gasflaskan till kylskåpet får inte överstiga 1,5 m. Endast i respektive land godkända flaskty- per och reduceringsventiler får användas

Vägguttaget måste kunna nås utan pro- blem efter att kylskåpet har installerats. SE UPP! Om anslutningskabeln skadas måste den bytas ut av Dometics kundservice eller av annan motsvarande kvalificerad personal, för att undvika alla risker. SE UPP! 822 6100-95_SV_RGE2100_N1.qxp 21.03.2012 08:46 Seite 1112 Installation

4.1.3 Gas anslutning

Den fackmässiga anslutningen av kylskå- pet måste utföras av auktoriserad montör. De respektive nationella föreskrifterna för användning av utrustning som drivs av fly- tande gas måste följas. - Europeisk norm Norm EN 732 En fast inställd reduceringsventil (tryckre- ducerare) måste installeras i matarlednin- gen till enheten. Kylskåpet får inte drivas med annat tryck än det som anges på typ- skylten. Kylskåpet måste anslutas till gasflaskan med en säkerhetsslang (gasolslang). Välj tillräcklig längd för att kunna ansluta slangen utan skarpa böjar och kinkar. Slangen får inte vara längre än 1,5 m. Gasanslutningen till apparaten ska utföras med slangklämmor / klammer (2). Slangen måste bytas ut med intervall enligt nationella bestämmelser Efter anslutning av gasflaskan måste en täthetsprovning genomföras på alla anslut- ningar, såväl som en test av brännarens låga. Använd en läcksökningsspray eller ett skumbildande medel till täthetsprovningen. Undersök alla anslutningar med avseende på bubblor efter det att gasflaskans ventil har öppnats.

Fig. 3 Detail Använd aldrig öppen låga för att kontrol- lera om apparaten läcker. FARA ! Vid gasdrift, är dessa apparater avsedda att drivas med flytande gas (propan/butan) - under inga omständigheter får naturgas eller stadsgas användas! Flaskventil

get på dörren och skruva fast det.

Använd den skalenliga schablonen (1) (se punkt 5.3.2).

4.2 Montering av dörrhandtaget

Kylskåpets drift Gasbrännaren ska rengöras vid behov, men minst en gång per år. Spara handlin- gar som styrker utförda underhållsarbeten på kylskåpe. Vi rekommenderar en service efter det att fordonet under en längre tid inte använts. Kontakta då vår kundservice.

Arbete på gas- och elektrisk utrustning får endast utföras av behörig fackperso- nal. VARNING! Kylaggregatet går ljudlöst. När apparaten först används kan en viss lukt kännas. Den försvinner efter några timmar. Ventilera rummet väl. Kylskåpet uppnår sin drifttemperatur efter några timmar, medan frysfacket bör bli kallt inom ca en timme. Kylskåpet kan drivas med tre energikällor: Nätspänning (230V) Gas (flytande gas, propan/butan) Önskad energikälla väljs med energivalsom- kopplaren (Fig.7).

Innan du tar kylskåpet i drift rekommenderas att du rengör det in- och utvändigt och att du i fortsättningen regelbundet gör kylskåpet rent. Använd en mjuk trasa och ljummet vatten med ett milt diskmedel. Skölj av apparaten med rent vatten och torka noggrant. För att undvika att materialet förändras: Använd inte såpa eller hårda slipmedel, eller lutbaserade rengöringsmedel. Låt inte dörrtät- ningarna komma i kontakt med olja eller fett.

Välj detta driftläge endast när nätanslut- ningens spänning överensstämmer med den som anges på kylskåpets typskylt. Vid avvikande värden kan kylskåpet skadas. SE UPP!

Kylskåpet måste drivas med flytande gas (propan eller butan) inte med naturgas eller stadsgas). På ca 1000 m ö.h. kan fysikaliskt betinga- de störningar uppträda när man tänder gase (detta är inget funktionsfel!). När kylskåpet används första gången, och efter byte av gasflaska, kan gasrören inne- hålla luft. Kör kylskåpet ett litet tag för att få bort luften i gasrören. Gasen tänds då utan fördröjning. Alla kylskåp med manuell tändning är utru- stade med automatisk flamvakt, vilken automatiskt stänger av gastillförseln cirka 30 sekunder efter det att lågan slocknat.

822 6100-95_SV_RGE2100_N1.qxp 21.03.2012 08:46 Seite 1314 Kylskåpets drift Kommentarer Önskad energikälla ställs in genom att vrida på energivalsomkopplare (1). Energivalsom- kopplare (1) har fyra lägen: Från (2) Nätspänning (230V~) (3) Från (4) Gas (flytande gas, propan/butan) (5)

5.5.1 Förklaring till manöverorgan

Manuellt energival / manuell tändning (Piezo-tändare)

5.5.4 Inställning av kylutrymmets

temperatur Med vridknapp (2) kan man välja temperatur i kylutrymmet. Skalan börjar med positionen MIN (smal balk = varmaste temperatur) och går till positionen MAX (bred balk = kallaste temperatur). Tänk på att temperaturnivåerna inte är tillord- nade några absoluta temperaturvärden. Fig. 14

Innan man tar kylskåpet i drift med gasdrift: Öppna ventilen på gastuben.

3. Påverka Piezo-tändningen (3) flera gånger

gröna området när lågan har tänts. Kylskåpet är påslaget. Håll vridknapp (2) intryckt i ytterligare ca 15 sekunder och släpp den sedan. Fig. 13Fig. 12

Fig. 9 Fig. 10 Fig. 11 För att sätta på apparaten vrider man energi- valsomkopplare (1) till höger till läge : för 230V-drift.

1. Sätt vridvalsomkopplare (1) i läge

2. Vrid temperaturnivåregulator (2) åt höger

och tryck in den. Håll regulatorn intryckt.

5.6 Placering av förvarings-

hyllor Förvaringshyllorna kan tas ut genom att lyfta dem lite och dra ut dem ur löpskenorna. De kan placeras efter eget önskemål. Fig. 15 Fig. 16 Kylskåpets drift För att utöka kylutrymmet kan man ta ut frost- facket.

1. Haka ur frostfacket på båda sidorna.

2. Dra ut frostfacket.

Förvara frostfacket på en plats där det inte kan komma till skada. Om man tar ut frostfacket får man plats med ytterligare en förvaringshylla (3.) .

5.7 Uttagbart frostfack

5.8 Förvara livsmedel och göra

isbitar Ta kylskåpet i drift ca 12 timmar innan det börjar användas. Lägg alltid in varor som redan är kylda. Var redan vid inköp och transport noggrann att varorna är ordentligt nedkylda. Använd kyl- väskor. Öppna endast kylskåpsdörren under en kort tid när varor tas ut. Varor ska förvaras förpackade, helst i slut na förpackningar, aluminiumfolie eller dylikt och separat från varandra för att förhindra uttorkning och luktbildning. Låt uppvärmda varor svalna före de ställs in i kylskåpet. Varor som kan avge lättflyktiga eller bränn- bara gaser får inte förvaras i kylskåpet. För att inte förhindra den interna luftcirkula tionen får förvaringshyllorna och facken inte överfyllas. Håll ett avstånd (ca 5 - 10 mm) mellan kyl- varorna och efterförångaren ("kylflänsar"). Se till att luftcirkulationen från kylskåpsag- gregatet inte hindras. Ventilationsgallren får inte blockeras.

5.8.1 Förvara livsmedel i kylutrymmet

5.8.2 Förvara livsmedel i frostfacket

Kolsyrehaltiga drycker får inte förvaras i frostfacket. Frostfacket är lämpat för tillverkning av istärningar och kortfristig förvaring av djup frysta livsmedel. Det är inte lämpat för infrysning av livsmedel. 822 6100-95_SV_RGE2100_N1.qxp 21.03.2012 08:46 Seite 1617 Kylskåpets drift

Vid lägre omgivande rumstemperaturer än +10°C kan temperaturen i frostfacket inte regleras jämnt, om kylskåpet utsätts för dessa temperaturer under en längre tid. Detta kan då leda till att temperaturen sti- ger i frostfacket och att matvarorna tinar. Frostfacket : redan frusna varor (djupfrysta varor) Mellersta facket: mjölkprodukter, tillagade maträtter Undre facket: kött, fisk, varor för upptining Grönsaksfacket: sallad, grönsaker, frukt Övre dörrhyllan: ägg, smör Mellersta dörrhyllan: burkar, dressing, ketchup, sylt Undre dörrhyllan (dryckesfack): drycker i flaskor eller påsar

Isbitar fryses bäst över natt. Nattetid har kyls- kåpet utsätts kylskåpet för lägre belastning och enheten har mer reserver.

frostfacket. Fig. 20Fig. 19 Använd endast dricksvatten! VARNING!

Ställ energivalsomkopplaren (1) i läge (AV). Apparaten är avstängd. Lås dörren i öppet läge. Dörren står på glänt; detta förhindrar att det bildas mögel inuti skåpet. Om kylskåpet ska tas ur drift för en längre period, ska avstängningsventilen i vagnen och ventilen på gastuben stängas. Fig. 21Fig. 22

Med tiden bildas det is på kylflänsarna inne i kylskåpet. Det kan hända att det bildas mer is på ena sidan. Det betyder inte att det är något fel på frostfacket. När islagret är cirka 3 mm tjockt ska kylskåpet frostas av. Stäng av kylskåpet, enligt beskrivning under punkt 5 .9 Urdrifttagning

Ta ut islådan och alla livsmedel. Låt kylskåpsdörren stå öppen för att släppa in luft och förhindra mögelbildning. Torka båda kylfacken torra med en trasa efter avfrostningen (frostfack och kylflänsar är isfria). Anmärkning: Smältvatten i kylskåpets huvu- dutrymme samlas i en härför avsedd behållare på kylskåpets baksida. Därifrån avdunstar vattnet. Islagret får aldrig tas bort med våld, och avfrostningen får inte påskyndas med hjälp av en värmekälla! SE UPP! Fig. 26Fig. 27Fig. 24

5.11 Byte av dörranslag

Öppna dörren, lossa gångjärnsskruven och spara den. Tag ut dörren framåt. Lossa gångjärnsstiftet och skruva dit det på andra sidan. Flytta det undre gångjärnets distansskiva. Skjut in dörren i det övre gångjärnet och sätt ner den på det undre gångjärnet. Skruva dit gångjärnsskruven. Kontrollera att dörren är fritt rörlig och att dörrpackningen ligger an runt om. Om det därvid är nödvändigt att tippa eller lägga apparaten i sidled bör du vänta en timme innan kylskåpet tas i drift igen. Då åter- samlar sig kylmediet i förrådsbehållaren. På så sätt säkerställs apparatens korrekta funktion. Fig. 23

5.12 Byte av dekorplåt

Dekorplåtens mått Höjd Bredde Tjocklek 743 +/- 0.75 mm 504 +/- 0.5 mm min. 1.0 mm max. 1.7 mm Dra av sidolist (1) från dörren (listen är ditklämd, inte fastskruvad). Dra ut dekorplåt (2) ur dörren, sätt i den nya dekorplåten och sätt dit list (1) igen. Fig. 28

5.13 Åtgärder vid driftstörningar

Störning: Kylskåpet kyler inte tillräckligt - Kylaggregatet har inte tillräcklig ventilation. - Termostaten är för lågt inställd. - Förångaren har för mycket is. - För mycket varma livsmedel nyligen inlagda. - Apparaten har inte varit i drift länge nog. - Den omgivande temperaturen är för hög. - Kontrollera att aggregatet (ventilationsgallren) inte är blockerat. - Ställ termostaten på ett högre läge. - Kontrollera att kylskåpsdörren är ordentligt stängd. - Låt varm mat svalna innan den sätts in i kylskå pet. - Kontrollera att kylutrymmet är nedkylt efter ca 4- 5 timmar. - Lämna rummet. Möjlig orsak Vidtag följande åtgärder Störning: Kylskåpet kyler inte vid gasdrift. - Gastuben är tom. - Är den förinställda spärrventilen öppnad? - Finns det luft i ledningen? - Byt gastub. - Öppna spärrventilen. - Stäng av och starta om kylskåpet. Vid behov, upprepa omstart 3-4 gånger. Möjlig orsak Vidtag följande åtgärder Störning: Kylskåpet kyler inte vid 230V-drift. - Säkring defekt. - Fordonet är inte anslutet till 230V nätet. - Värmeelement defekt . - Byt säkring. - Anslut till 230V nätet. - Informera Dometics kundservice. Möjlig orsak Vidtag följande åtgärder Innan auktoriserad kundservice kontaktas ska följande kontrolleras: att instruktionerna i avsnitt "Kylskåpets manövrering" har följts. att kylskåpet står vågrätt. att det går att köra kylskåpet med en till gänglig energikälla. 822 6100-95_SV_RGE2100_N1.qxp 21.03.2012 08:46 Seite 201 Bruksanvisning Absorpsjonskjøleskap RGE 2100

5.12 Skifte av dekorplaten
