GEBRUIKSAANWIJZING RGE2100 DOMETIC

2. Adjust door handle

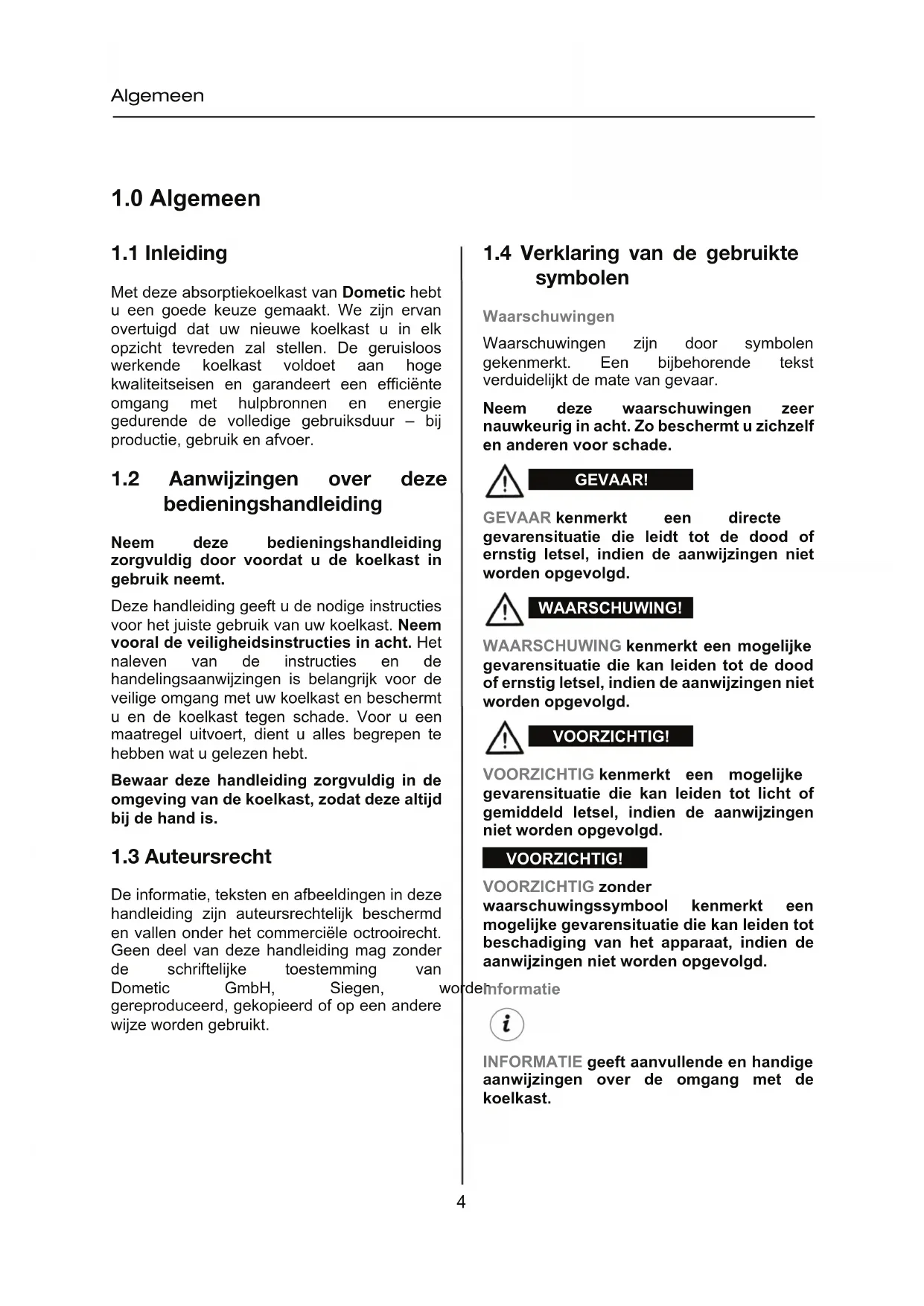

Met deze absorptiekoelkast van Dometic hebt u een goede keuze gemaakt. We zijn ervan overtuigd dat uw nieuwe koelkast u in elk opzicht tevreden zal stellen. De geruisloos werkende koelkast voldoet aan hoge kwaliteitseisen en garandeert een efficiënte omgang met hulpbronnen en energie gedurende de volledige gebruiksduur – bij productie, gebruik en afvoer.

1.2 Aanwijzingen over deze

bedieningshandleiding Neem deze bedieningshandleiding zorgvuldig door voordat u de koelkast in gebruik neemt. Deze handleiding geeft u de nodige instructies voor het juiste gebruik van uw koelkast. Neem vooral de veiligheidsinstructies in acht. Het naleven van de instructies en de handelingsaanwijzingen is belangrijk voor de veilige omgang met uw koelkast en beschermt u en de koelkast tegen schade. Voor u een maatregel uitvoert, dient u alles begrepen te hebben wat u gelezen hebt. Bewaar deze handleiding zorgvuldig in de omgeving van de koelkast, zodat deze altijd bij de hand is.

De informatie, teksten en afbeeldingen in deze handleiding zijn auteursrechtelijk beschermd en vallen onder het commerciële octrooirecht. Geen deel van deze handleiding mag zonder de schriftelijke toestemming van Dometic GmbH, Siegen, worden gereproduceerd, gekopieerd of op een andere wijze worden gebruikt.

1.4 Verklaring van de gebruikte

symbolen Waarschuwingen Waarschuwingen zijn door symbolen gekenmerkt. Een bijbehorende tekst verduidelijkt de mate van gevaar. Neem deze waarschuwingen zeer nauwkeurig in acht. Zo beschermt u zichzelf en anderen voor schade. GEVAAR! GEVAAR kenmerkt een directe gevarensituatie die leidt tot de dood of ernstig letsel, indien de aanwijzingen niet worden opgevolgd. WAARSCHUWING! WAARSCHUWING kenmerkt een mogelijke gevarensituatie die kan leiden tot de dood of ernstig letsel, indien de aanwijzingen niet worden opgevolgd. VOORZICHTIG! VOORZICHTIG kenmerkt een mogelijke gevarensituatie die kan leiden tot licht of gemiddeld letsel, indien de aanwijzingen niet worden opgevolgd. VOORZICHTIG! VOORZICHTIG zonder waarschuwingssymbool kenmerkt een mogelijke gevarensituatie die kan leiden tot beschadiging van het apparaat, indien de aanwijzingen niet worden opgevolgd. Informatie INFORMATIE geeft aanvullende en handige aanwijzingen over de omgang met de koelkast. 289066372_180612_NL.pdf 3289066372_180612_NL.pdf 3 09.07.2018 17:44:1309.07.2018 17:44:13Algemeen

Milieuaanwijzing MILIEUAANWIJZING geeft handige aanwijzingen over energiebesparing en afvoer van het apparaat.

Garantieafwikkelingen gebeuren overeenkomstig de Europese richtlijn 44/1999/EC en de voor het land specifieke voorwaarden. Gelieve bij garantie- of servicegevallen met onze klantenservice contact op te nemen. Storingen die door een foute bediening veroorzaakt worden, vallen niet onder de garantie. Elke verandering aan het toestel of het gebruik van reserveonderdelen die geen originele reserveonderdelen van Dometic zijn, alsook het niet naleven van de inbouw- en bedieningshandleiding leidt tot het vervallen van de garantie en tot uitsluiting van aansprakelijkheid.

1.6 Beperking van de

aansprakelijkheid Alle gegevens en instructies in deze bedieningshandleiding werden rekening houdende met de geldende normen en voorschriften alsook de huidige stand van de techniek opgesteld. Dometic behoudt zich het recht voor om altijd wijzigingen aan het product aan te brengen, die in het belang van de verbetering van het product en de veiligheid aangebracht zijn. Dometic kan niet aansprakelijk gesteld worden voor schade door:

Niet naleven van de bedieningshandleiding

Niet-reglementair gebruik

Gebruik van niet-originele reserveonderdelen

Veranderingen en ingrepen aan het toestel

Omgevingsinvloeden zoals - Temperatuurwijzigingen - Luchtvochtigheid

Voor geautoriseerde klantenservicepunten belt u met de nummers uit het Euro Service Network - boekje dat bij elke koelkast wordt geleverd. Ook op het internet vindt u de dichtstbijzijnde klantenservice op www.dometic.com. Vermeld bij contact met de klantenservice altijd model, productnummer, serienummer en eventueel de MLC-code! Deze informatie vindt u op het typeplaatje in de koelkast. We raden u aan om deze gegevens in het daarvoor bestemde veld op de titelpagina van deze handleiding te noteren.

1.8 Reserveonderdelen

Reserveonderdelen zijn in heel Europa bij onze klantenservicepunten verkrijgbaar. In Duitsland zijn reserveonderdelen ook via het Dometic Call Center verkrijgbaar:

E-mail ersatzteile@dometic.de Bij contact met het callcenter altijd het model en het productnummer aangeven! Deze informatie staat op het typeplaatje in de koelkast. 289066372_180612_NL.pdf 4289066372_180612_NL.pdf 4 09.07.2018 17:44:1309.07.2018 17:44:13Algemeen

In het koelaggregaat wordt als koudemiddel ammoniak (natuurlijke verbinding van waterstof en stikstof) gebruikt. Als drijfgas voor de isolatie van PU-schuim wordt cyclopentaan gebruikt dat schadelijk is voor de gezondheid.

Om de recycling van de recyclebare verpakkingsmaterialen te garanderen, moeten deze op de plaatselijke verzamelplaats afgegeven worden. Het toestel moet aan een gespecialiseerde afvalverwerkende onderneming toevertrouwd worden, die voor de recycling van de recyclebare aandelen en de deskundige afvoer van de rest zorgt. Voor milieuvriendelijke leging van het koelmedium uit alle absorptiekoelkastaggregaten moet een geschikte afvoerinrichting worden gebruikt. Apparaten die met dit symbool gekenmerkt zijn, moeten bij een lokaal verzamelpunt voor de afvoer van elektrische en elektronische apparaten worden afgegeven. Dit product mag niet bij het normale huishoudelijke afval worden afgevoerd. Deze koelkasten van Dometic hebben het symbool op het typeplaatje aan de binnenzijde van het apparaat.

1.9.2 Tips voor energiebesparing

Bij een gemiddelde buitentemperatuur van 25 °C is het voldoende om de koelkast met gemiddelde thermostaatwaarde te gebruiken.

Indien mogelijk steeds voorgekoelde waren bewaren.

De koelkast niet aan direct zonlicht of andere warmtebronnen (bijvoorbeeld verwarming) blootstellen.

Een ongehinderde luchtcirculatie rond het koelkastaggregaat moet gegarandeerd zijn.

Breng de roosters gelijkmatig in de koelruimte aan.

Roosters en vakken niet overvullen, anders kan de interne luchtcirculatie worden gehinderd.

Afstand tussen koelgoed en naverdamper ("koelribben") laten (ca. 5–10 mm).

Regelmatig ontdooien bespaart energie (zie "5.10 Ontdooien”).

Bij het uitnemen van waren de koelkastdeur slechts kort openen.

De koelkast ca. 12 uur voor het vullen in bedrijf stellen.

1.10 Conformiteitsverklaring

2.0 Veiligheidsinstructies

2.1 Gebruik volgens de

voorschriften Deze koelkast is bedoeld voor het vrij opstellen in gesloten ruimtes, zoals recreatieruimtes of jachthutten. Het apparaat is voor dit gebruik inzake conformiteit met de EU-gasrichtlijn 90/396/EWG typegekeurd. Het is geschikt voor de inbouw in straten°- en watervoertuigen. Gebruik de koelkast uitsluitend voor het koelen en opslaan van levensmiddelen.

2.2 Verantwoordelijkheid van de

gebruiker Personen die de koelkast bedienen moeten met de veilige omgang vertrouwd zijn en moeten de instructies van deze bedieningshandleiding kennen. Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en/of kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd.[EN 60335-2-24, 7.12]

2.3 Kinderen beschermen na

afvoer van het apparaat

2.4 Werkzaamheden en

controles aan de koelkast WAARSCHUWING! De koelkast is niet bedoeld voor de vakkundige opslag van geneesmiddelen. Neem hierover de aanwijzingen in de bijsluiter van het medicament in acht. VOORZICHTIG! De koelkast mag niet aan regen worden blootgesteld. WAARSCHUWING! Demonteer alle koelkastdeuren bij afvoer van de koelkast en laat de roosters in het koelapparaat. Zo wordt onbedoeld insluiten en stikken voorkomen. WAARSCHUWING! Werkzaamheden aan gas-, afvoergas- en elektroinrichtingen mogen alleen door geautoriseerd vakpersoneel worden uitgevoerd. Door onvakkundige maatregelen kan aanzienlijke materiële schade en letsel ontstaan. GEVAAR! Controleer nooit gasleidende delen en leidingen met open vuur op ondichtheid! Er bestaat brand- of explosiegevaar. WAARSCHUWING! Open het absorptiekoelaggregaat nooit! Hij staat onder hoge druk. Er bestaat gevaar voor letsel! 289066372_180612_NL.pdf 6289066372_180612_NL.pdf 6 09.07.2018 17:44:1409.07.2018 17:44:14Veiligheidsinstructies

2.5 Koudemiddelinformatie

Als koudemiddel wordt ammoniak gebruikt. Dit is een natuurlijke verbinding die ook in huishoudsmiddelen voorhanden is (1 liter reinigingsmiddel op basis van salmiak bevat tot 200 g ammoniak, meer dan dubbel zo veel dan de hoeveelheid in het koelapparaat). Natriumchromaat wordt als antiroestmiddel gebruikt (1,8 procent van het gewicht van het oplosmiddel). Zo gedraagt u zich bij een eventueel optredende lekkage (eenvoudig te herkennen aan de sterke geur): - Schakel het toestel uit. - Ventileer de ruimte goed. - Informeer de geautoriseerde klantenservice. Voor uw veiligheid werd gecertificeerd dat uittredend koelmiddel uw gezondheid niet beschadigd.

2.6 De koelkast met gas

gebruiken De bedrijfsdruk moet met de gegevens op het typeplaatje van de koelkast overeenstemmen. Vergelijk de bedrijfsdruk op het typeplaatje met de gegevens van de drukverminderaar van de gasflessen. De koelkast wordt met de hieronder aangegeven gassen en ingangsdrukwaarden gebuikt. De tussen gasfles en koelkast te installeren drukverminderaars moeten voldoen aan de in onderstaande tabel aangegeven categorieën. Aansluitdruk en gascategoriëen Categorie Druk in mbar GAS I3B / P(30) 30 Butaan 30 Propaan I3+ (28-30/37) 28–30 Butaan 37 Propaan I3B/P(50) 50 Butaan I3B/P(50) 50 Propaan Indien u gas ruikt:

Open alle vensters en verlaat de ruimte.

Bedien geen elektrische inrichtingen en voorkom gebruik van open vuur.

Sluit de klep van de gasfles en open deze pas, nadat de storing werd opgelost.

Raadpleeg geautoriseerd vakpersoneel*.

• geautoriseerd vakpersoneelGeautoriseerd vakpersoneel zijn erkende specialisten die doorhun opleiding en kennis garanderen dat reparaties correctworden uitgevoerd. 289066372_180612_NL.pdf 7289066372_180612_NL.pdf 7 09.07.2018 17:44:1409.07.2018 17:44:14Veiligheidsinstructies

2.7 Veiligheidsaanwijzingen

over het bewaren van levensmiddelen Aanwijzing over het bewaren van levensmiddelen in een koelkast: Koelapparaten kunnen de kwaliteit van levensmiddelen niet verbeteren, maar hooguit de kwaliteit van de levensmiddelen vanaf het moment van bewaren gedurende een bepaalde tijd behouden. Neem volgende bijzondere voorwaarden in acht bij het bewaren van levensmiddelen in een koelkast:

Wijziging van de klimatologische omstandigheden, zoals temperatuurwijzigingen

Hoge ruimtetemperatuur

Koelkast opgesteld achter een venster en direct zonlicht

Te snel bewaren van goederen te snel nadat het apparaat in bedrijf werd gesteld. Onder deze bijzondere omstandigheden kan de koelkast de vereiste temperatuur voor kort houdbare levensmiddelen niet garanderen. Tot de kort houdbare producten behoren alle producten met aangegeven uiterste gebruiksdatum en minimale opslagtemperatuur van +4 °C of minder, in het bijzonder vlees, gevogelte, vis, worst, kant-en- klaarmaaltijden.

Rauwe en gekookte producten apart verpakken (bijvoorbeeld bakjes alufolie etc.).

Buitenverpakkingen van afzonderlijke verpakkingen alleen verwijderen, als alle vereiste gegevens zoals uiterste gebruiksdatum ook op de afzonderlijke verpakkingen staat.

Gekoelde waren niet te lang buiten de koelkast laten.

Levensmiddelen met de vroegste uiterste gebruiksdatum vooraan zetten.

Resten weer verpakken en zo snel mogelijk verteren.

Handen voor en na het aanraken van levensmiddelen wassen.

Binnenruimte van de koelkast regelmatig reinigen. Neem de aanwijzingen en beschrijvingen met betrekking tot de uiterste gebruiksdatum op de verpakkingen in acht. Neem in deze handleiding de paragraaf "5.1 Reiniging" in acht Omgevingsvoorwaarden beïnvloeden het vermogen van het aggregaat. Kies bij omgevingstemperaturen tussen +15°C en +25°C de middelste stand (vergelijk “Instellen van de koelruimtetemperatuur”). Het aggregaat werkt in het optimale vermogensbereik. Dometic koelkasten werken volgens het absorptieprincipe. Een absorptiesysteem reageert fysisch traag op wijzigingen van de thermostaatregelaar, koudeverlies bij het openen van de deur of het toevoegen van waren. De apparaten voldoen aan de vermogenseisen van de klimaatklasse SN conform EN/ISO 7371 in het temperatuurbereik van +10 °C tot +32 °C omgevingstemperatuur. 289066372_180612_NL.pdf 8289066372_180612_NL.pdf 8 09.07.2018 17:44:1409.07.2018 17:44:14Modelbeschrijving

3.0 Modelbeschrijving

3.2 Typeplaatje van de koelkast

In de koelkast bevindt zich het typeplaatje van de koelkast. Het bevat alle belangrijke gegevens over de koelkast. Het bevat de modelaanduiding, het productnummer en het serienummer. Deze gegevens hebt u nodig bij alle contacten met de klantenservice of voor het bestellen van reserveonderdelen. Voorbeeld Afb. 1 Modelnummer Productnummer Serienummer Elektrische aansluitwaarden Gasdruk

3.3 Technische gegevens

Bruto-inhoud (liter)...................................100 Vriesvak (liter).................................................9 Bruto-inhoud (vriesvak verwijderd). ............106 Afmetingen (mm) (h x b x d)................................859 x 531 x 558 Aansluitvermogen (W) .............................125 Gasverbruik (30 / 50 mbar) g / 24 h* .............................................270 / 360 Stroomverbruik kWh / 24 h* .................................................2.5 Nettogewicht (kg) ....................................32.2 Gasontsteking...................... Piëzo-ontsteking Vrijstaande opstelling Technische wijzigingen voorbehouden.*Gemiddeld verbruik gemeten bij een gemiddeldeomgevingstemperatuur van 25 °C op de basis van de ISO-standaard.

3.4 Verklaring van de koelkast

Afb. 2 Bedieningselementen Vriesvak (uitneembaar) Inlegrooster (optioneel, te gebruiken bij verwijderd vriesvak) Naverdamper voor koelruimte Dooiwater-afvoergeul Groentebak Bovenste vak met klep Onderste etagère met fleshouder R G E 2 1 0 0 Gas Refrigerator Electrical Modelserie 0 = handmatige ontsteking (piëzo-ontsteking) Met gas of netstroom gebruikte absorptiekoelkast

4.1 Opstellen en aansluiten

Deze koelkast is voor het gebruik in gesloten ruimtes gecontroleerd en toegelaten. Neem bij de opstelling van het apparaat de volgende punten in acht:

De opstelruimte moet een ruimte-inhoud van minstens 20 m³ hebben, goed geventileerd zijn en over een te openen venster of een deur naar buiten beschikken.

De koelkast moet vrijstaand, dat wil zeggen met een minimumafstand van 50 mm tot aangrenzende wanden of kasten worden opgesteld (geen inbouw!).

De afstand tot inrichtingen erboven (kasten etc.) moet minstens 100 mm bedragen.

Plaats het toestel horizontaal op een vaste ondergrond.

De koelkast mag niet aan de warmtestraling van hete voorwerpen (bijvoorbeeld fornuis, verwarming) worden blootgesteld.

Het koelaggreggaat aan de achterzijde (onder afdekking) moet steeds goed geventileerd zijn. Dek het aggregaat niet af (bijvoorbeeld handdoeken, gordijnen). Ontbrekende ventilatie leidt tot een gereduceerd koelvermogen!

Plaats de koelkast beschermd tegen spatwater op. Voorkom dat het apparaat voor en tijdens het opstellen aan de regen wordt blootgesteld.

4.1.1 Elektrische aansluiting

De voeding moet met de op het typeplaatje aangegeven waarde overeenstemmen. Door verkeerd aansluiten kan het toestel beschadigd raken.

De voeding van het apparaat voor elektrisch gebruik moet via een reglementair geaarde contactdoos worden uitgevoerd.

Een zekeringautomaat moet in de toevoerleiding voorhanden zijn.

De netkabel moet altijd vrij toegankelijk zijn en mag niet met hete delen van de aggregaat/brander in contact komen.

Gasflessen moeten rechtop staan.

Plaats de gasfles op een goed geventileerde plaats.

Plaats de gasfles zodanig dat deze bij brand eenvoudig herkenbaar is.

De maximale verwijdering van de gasfles tot het apparaat mag 1,5 m niet overschrijden.

Alleen de in de desbetreffende landen geldende flestypes en drukregelinrichtingen mogen worden gebruikt. In Duitsland worden normaal 5kg- of 11kg-flessen met vast ingebouwd aftapventiel of 3kg-flessen met binnenliggend kogelterugslagventiel. VOORZICHTIG! De netstekker moet vrij toegankelijk zijn. VOORZICHTIG! Als de aansluitleiding wordt beschadigd, moet deze door de klantenservice van Dometic of door gelijkwaardig gekwalificeerd personeel worden vervangen om gevaren te voorkomen. 289066372_180612_NL.pdf 10289066372_180612_NL.pdf 10 09.07.2018 17:44:1409.07.2018 17:44:14Installatie

4.1.3 Gasaansluiting

De koelkast is uitsluitend bedoeld voor gebruik met vloeibaar gas zoals propaan / butaan. Gebruik in geen geval stadgas, aardgas of autogas!

De correcte aansluiting van de koelkast moet door een toegelaten deskundige conform de ‘Technische Regeln Flüssiggas’ (TRF) woorden uitgevoerd.

De geldende nationale voorschriften voor gebruik van met vloeibaar gas gebruikte apparaten moeten in acht worden genomen. In Duitsland zijn dit: - Technische regels voor installaties die met vloeibaar gas in gebouwen worden gebruikt, - DVGW-werkblad G 600 (DVGW-TRGI 86/96), - Technische regels EN 732

Een vast ingestelde drukregelaar (1), afb. 3, (drukverminderaars) moet in de toevoerleiding naar het apparaat geïnstalleerd zijn. De koelkast mag uitsluitend met de op het typeplaatje aangegeven druk worden gebruikt.

De koelkast moet met een veiligheidsslangleiding (in Duitsland conform DIN 4815-2) op de gasfles worden aangesloten.

De slangleiding moet lang genoeg zijn om deze zonder knikken aan te sluiten. De slangleiding mag niet langer zijn dan 1,5 m.

De gasaansluiting op het apparaat wordt uitgevoerd met een snijring- (Ermeto-) schroefverbinding L8, DIN 2353-ST conform EN 1949.

Een aansluiting van de leiding met klemmen is in Duitsland niet toegestaan.

De slangleiding moet conform de in de desbetreffende nationale bepalingen voorgeschreven tijdsintervallen worden vervangen (in Duitsland na 10 jaren).

Na het aansluiten op de gasfles moeten een dichtheidscontrole van alle verbindingen en een vlamtest van de brander worden uitgevoerd. Gebruik voor de dichtheidscontrole een lekzoekspray of een schuimvormend middel. Controleer de verbindingspunten na openen het flesventiel op eventuele belletjes. Afb. 3

4.2 Aanbrengen van de

Gebruik de sjabloon op schaal (1) (zie punt 5.3.2)

Deurgreep met de deur uitlijnen en

astschroeven. Afb. 4Afb. 7 Afb. 6

3. Afdekking erop steken en vastdrukken.

GEVAAR! Controleer nooit gasleidende delen en leidingen met open vuur op ondichtheid! Flesventiel Detail SW 14 SW 17 Ø 2mmSjabloon 289066372_180612_NL.pdf 11289066372_180612_NL.pdf 11 09.07.2018 17:44:1409.07.2018 17:44:14Gebruik van de koelkast

5.0 Gebruik van de koelkast

De koelkast kan met twee energiesoorten worden gebruikt:

Gas (vloeibaar gas propaan/butaan) De gewenste energiesoort wordt via de energiekeuzeschakelaar (afb.7) geselecteerd. Het koelkastaggregaat werkt geruisloos. Bij de eerste ingebruikname van het apparaat kunnen zich geuren verbreiden die zich na enkele uren vervluchtigen. Ventileer de ruimtes goed. Ongeveer een uur na inschakelen moet het vriesvak van de koelkast koud worden. De koelkast bereikt zijn bedrijfstemperatuur na verloop van enkele uren.

Voor ingebruikname van de koelkast is het raadzaam om het apparaat van binnen te reinigen en dit regelmatig te herhalen. Gebruik een zachte doek en lauw water met een mild reinigingsmiddel. Spoel het apparaat vervolgens met helder water schoon en droog het goed af. Om materiaalverandering te vermijden, geen zeep of scherpe, korrelige of sodahoudende reinigingsmiddelen gebruiken. Voorkom contact van de deurafdichting met olie of vet.

De gasbrander moet indien nodig, echter minstens jaarlijks, worden gereinigd. Bewaar alle bewijzen van uitgevoerd onderhoud aan uw koelkast goed.

Na langdurig niet-gebruik wordt een onderhoudsbeurt aanbevolen. Neem hiervoor contact op met onze klantenservice.

5.3 Gebruik met stroom

De koelkast met vloeibaar gas (propaan, butaan) worden gebruikt (geen aardgas, stadgas).

Boven een hoogte van ca. 1000 m boven Normaal Amsterdams Peil (NAP) kunnen bij het ontsteken van het gas door fysisch omstandigheden storingen optreden (geen defect!).

Bij de eerste inbedrijfstelling en na vervanging van de gasfles kunnen de gasleidingen lucht bevatten. Door korte inbedrijfstelling van de koelkast worden de gasleidingen ontlucht. Het gas wordt zonder vertraging ontstoken.

Alle koelkasten zijn uitgerust met een automatische vlambeveiliging die de gastoevoer na 30 seconden automatisch onderbreekt, indien de vlam uitgaat. WAARSCHUWING! Werkzaamheden aan gas-, afvoergas- en elektroinrichtingen mogen alleen door geautoriseerd vakpersoneel worden uitgevoerd. VOORZICHTIG! Selecteer deze bedrijfsmodus alleen, als de spanningsvoorziening van de stroomaansluiting met de waarde op het typeplaatje overeenstemt. Door verkeerd aansluiten kan het toestel beschadigd raken. 289066372_180612_NL.pdf 12289066372_180612_NL.pdf 12 09.07.2018 17:44:1509.07.2018 17:44:15Gebruik van de koelkast

Handmatige energiekeuze / handmatige ontsteking met piëzo-ontsteking: Afb. 7 Schakelaar/energiekeuzeschakelaar Temperatuurregelaar Piëzo-ontsteking voor gasgebruik Vlamindicator (galvanometer) Verklaring De gewenste energiesoort wordt door draaien van de energiekeuzeschakelaar (1) ingesteld. De energiekeuzeschakelaar (1) heeft vier standen:

Gas (vloeibaar gas propaan/butaan) (5) Afb. 8

5.5.2 Gebruik met stroom

Afb. 9 Voor het inschakelen van het apparaat draait u de energiekeuzeschakelaar (1) rechtsom in stand: voor 230V-bedrijf.

5.5.3 Gebruik met gas (vloeibaar gas)

Open de klep van de gasfles. Afb. 10 Afb. 11

1. Zet de draaischakelaar (1) in stand:

2. Draai de temperatuurniveauregelaar (2)

rechtsom en druk deze in. Houd de regelaar ingedrukt. Afb. 12 Afb. 13

3. De bedienknop (3) herhaaldelijk elke 1–2

4. De aanwijzer van de galvanometer (4)

beweegt naar het groene bereik, nadat de vlam werd ontstoken. Houd de draaiknop (2) nog ca. 15 s ingedrukt en laat deze dan los. De koelkast is in werking.

5.5.4 Regelen van de

koelruimtetemperatuur Afb. 14 Met de draaiknop (2) selecteert u de temperatuur in de koelruimte. De schaal begint met de MIN stand (smalle balk = hoogste temperatuur) en eindigt bij de MAX stand (brede balk = laagste temperatuur). Neem in acht dat de temperatuurniveaus geen absolute temperatuurwaarden vertegenwoordigen.

5.6 Aflegroosters positioneren

Afb. 15 De aflegroosters kunnen door iets optillen uit de geleiding worden getrokken en dan naar wens gepositioneerd.

5.7 Uitneembaar vriesvak

Afb. 16 Ter vergroting van de koelruimte kan het vriesvak worden uitgenomen.

1. Ontgrendel het vriesvak aan beide zijden.

2. Trek het vriesvak eruit.

Bewaar het vriesvak zorgvuldig om beschadiging te voorkomen. Bij uitgenomen vriesvak kunt u een extra aflegrooster (3.) plaatsen. Het rooster is als speciale uitrusting verkrijgbaar bij Dometic.

levensmiddele n en maken van ijsblokjes

5.8.1 Bewaren van waren in de

De koelkast ca. 12 uur voor het vullen in bedrijf stellen.

Bewaar alleen voorgekoelde waren. Let er bij het inkopen en tijdens transport op dat de waren goed gekoeld zijn. Gebruik isolatietassen.

Bij het uitnemen van waren de koelkastdeur slechts kort openen.

Waren moeten worden verpakt, het best in gesloten containers, aluminiumfolie en dergelijke, en gescheiden van elkaar worden opgeslagen om uitdrogen en geurvorming te voorkomen.

Nooit warme levensmiddelen in de koelkast bewaren; deze eerst laten afkoelen.

Waren die vluchtige, ontvlambare gassen kunnen uitscheiden mogen niet in de koelkast worden bewaard.

Voorkom overvulling van de aflegroosters en vakken; anders kan de interne luchtcirculatie worden gehinderd.

Laat een afstand tussen koelwaren en naverdamper ("koelribben") (ca.10 mm).

Een ongehinderde luchtcirculatie rond het koelkastaggregaat moet gegarandeerd zijn. De ventilatieroosters mogen niet afgedekt zijn.

5.8.2 Bewaren van waren in het

Bewaar geen koolzuurhoudende dranken in het vriesvak.

Het vriesvak is geschikt voor het maken van ijsblokjes en het kort bewaren van bevroren levensmiddelen. Het is niet geschikt voor het invriezen van levensmiddelen. 289066372_180612_NL.pdf 15289066372_180612_NL.pdf 15 09.07.2018 17:44:1509.07.2018 17:44:15Gebruik van de koelkast

5.8.4 Bereiding van ijsblokjes

IJsblokjes worden het beste 's nachts ingevroren. 's Nachts is de koelkast minder belast en heeft het aggregaat meer reserves. Afb. 19

5.9 Buitenbedrijfstelling

Zet de energiekeuzeschakelaar (1) in stand "AUS". Het apparaat is uitgeschakeld.

Laat de deur een spleet geopend om schimmelvorming in het apparaat te vermijden.

Als de koelkast langdurig niet wordt gebruikt, de afsluitklep aan boordzijde en de flesklep sluiten. WAARSCHUWING! Alleen drinkwater gebruiken!

Na verloop van tijd vormt zich rijp op de koelribben in de koelkast. Een sterke rijpvorming aan een zijde duidt niet op een defect. Als deze rijplaag ongeveer 3 mm bedraagt, moet de koelkast worden ontdooid.

Schakel de koelkast uit zoals onder punt 5.9 Buitenbedrijfstelling.

Neem alle levensmiddelen en de ijsschaal eruit.

Laat de koelkastdeur geopend om lucht naar binnen te laten en schimmelvorming te voorkomen.

Wis beide koelvakken na het ontdooien (vriesvak en koelribben zonder rijp) met een doek droog. Opmerking: Het dooiwater van het hoofdkoelvak loopt in een opvangbak aan de achterzijde van de koelkast. Daar verdampt het water.

5.11 Wisselen van de

deuraanslag Als dit nodig is, hierbij de koelkast zijdelings kantelen of neerleggen, dan een uur wachten alvorens de koelkast weer in gebruik te nemen. De koelvloeistof stroomt steeds weer terug naar het reservoir van het koelaggregaat. Correct gebruik van de koelkast is zo gegarandeerd. Afb. 23 Afb. 24 Afb. 25 Afb. 26 Afb. 27

Deur naar voren verwijderen.

Scharnierpen losmaken en aan de andere zijde erin schroeven.

Afstandsschijf op de onderste scharnier plaatsen.

Deur in bovenste scharnierpen schuiven en op de onderste scharnier plaatsen.

Zorg ervoor dat de deur vrij beweeglijk is en de deurafdichting rondom contact maakt. VOORZICHTIG! De rijplaag mag nooit geforceerd worden verwijderd, noch mag het ontdooien met een warmtestraler worden versneld! 289066372_180612_NL.pdf 17289066372_180612_NL.pdf 17 09.07.2018 17:44:1609.07.2018 17:44:16Gebruik van de koelkast

5.12 Wisselen van de decorplaat

Trek de zijdelingse lijst (1) van de deur af (lijst is opgestoken, niet vastgeschroefd)

Schuif de decorplaat (2) in de deur, en steek de lijst (1) er weer op. Afb. 28 Afmetingen van de decorplaat: Hoogte 743 +/- 0,75 mm Breedte 504 +/- 0,5 mm Dikte min. 1,0 mm max. 1.7 mm 289066372_180612_NL.pdf 18289066372_180612_NL.pdf 18 09.07.2018 17:44:1709.07.2018 17:44:17Gebruik van de koelkast

5.13 Gedrag bij storingen

Alvorens de geautoriseerde klantenservice te raadplegen, eerst controleren of:

de aanwijzingen in paragraaf „Bediening van de koelkast“ correct werden opgevolgd.

het mogelijk is om de koelkast met een voorhanden energiesoort te gebruiken. Storing: De koelkast koelt onvoldoende. Mogelijke oorzaak Oplossing - De beluchting rond het aggregaat is onvoldoende.

Controleer of het ventilatieroostervan het aggregaat niet afgedekt is. - De thermostaatinstelling is te laag. - Zet de thermostaatregelaar in een hogere stand. - De naverdamper is sterk vereist. - Controleer of de koelkastdeur correct sluit. - Te veel warme levensmiddelen werden snel achter elkaar bewaard. - Laat verwarmde waren voor opslag eerst afkoelen. - Het apparaat is nog niet lang in gebruik. - Controleer de koelruimte na ca. 4–5 h op koeling. - De omgevingstemperaturen zijn te hoog. - Ventileer de ruimte. Storing: De koelkast koelt niet in gasbedrijf. Mogelijke oorzaak Oplossing - Gasfles is leeg. - Gasfles vervangen. - De voorgeschakelde afsluitspanning is gesloten - Afsluitinricht ing openen. - Er bevindt zich lucht in de leiding - Apparaat uitschakelen en opnieuw starten. Procedure eventueel 3–4 keer herhalen. Storing: De koelkast koelt niet in 230-V-bedrijf. Mogelijke oorzaak Oplossing - Zekering defect. - Nieuwe zekering plaatsen. - Netvoeding niet aangesloten. - Netverbinding tot stand brengen. - Verwarmingselement defect. - Breng de Dometic-klantenservice op de hoogte. 289066372_180612_NL.pdf 19289066372_180612_NL.pdf 19 09.07.2018 17:44:1709.07.2018 17:44:171 Brugsanvisning Absorber-køleskabet RGE 2100
