MANUALE UTENTE RGE2100 DOMETIC

2.3 Protezione dei bambini per lo smaltimento dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5.8 Sistemazione degli alimenti in frigorifero e preparazione dei cubetti di ghiaccio . . . . . . . . . . . 16

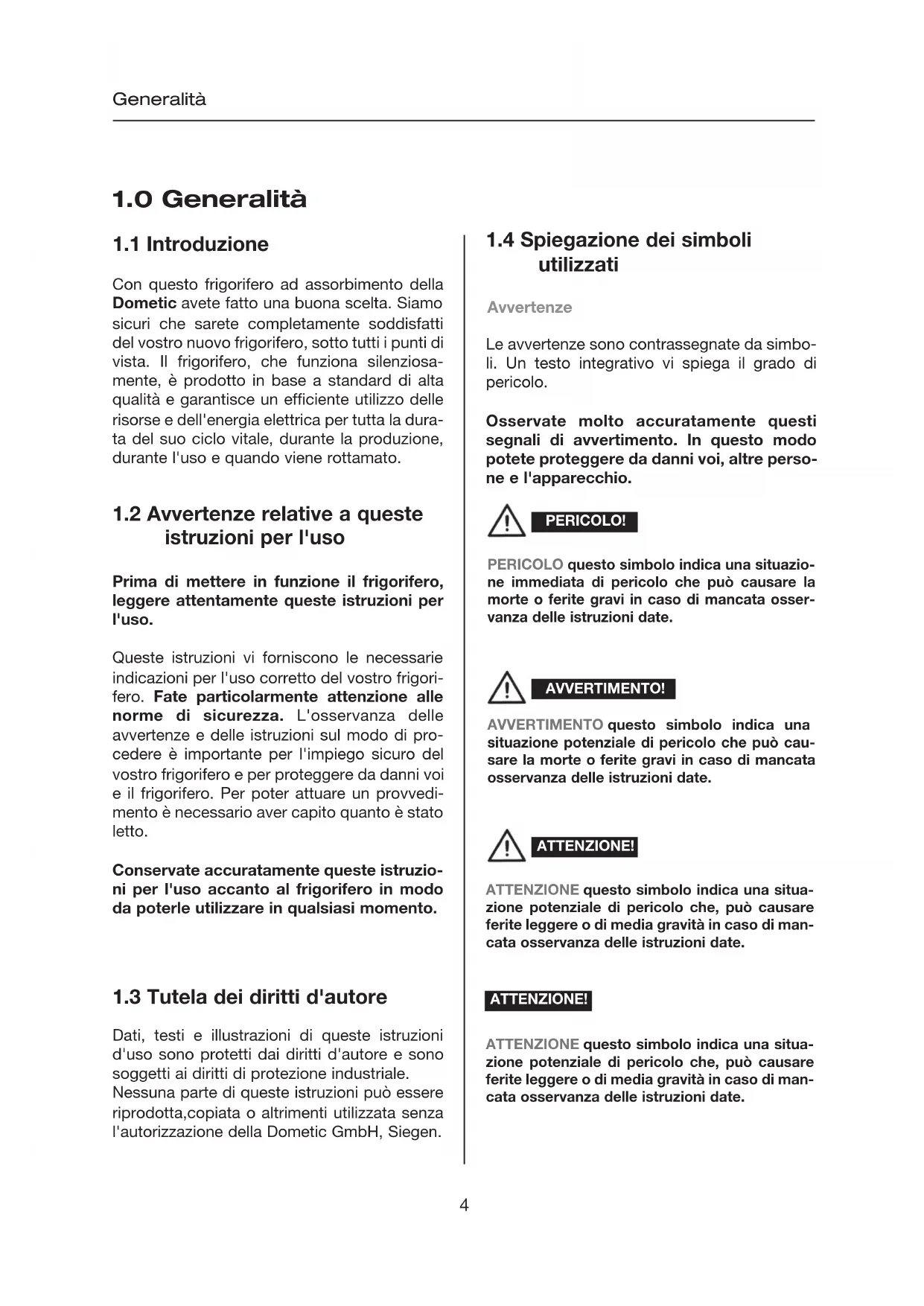

Generalità Con questo frigorifero ad assorbimento della Dometic avete fatto una buona scelta. Siamo sicuri che sarete completamente soddisfatti del vostro nuovo frigorifero, sotto tutti i punti di vista. Il frigorifero, che funziona silenziosa- mente, è prodotto in base a standard di alta qualità e garantisce un efficiente utilizzo delle risorse e dell'energia elettrica per tutta la dura- ta del suo ciclo vitale, durante la produzione, durante l'uso e quando viene rottamato.

Dati, testi e illustrazioni di queste istruzioni d'uso sono protetti dai diritti d'autore e sono soggetti ai diritti di protezione industriale. Nessuna parte di queste istruzioni può essere riprodotta,copiata o altrimenti utilizzata senza l'autorizzazione della Dometic GmbH, Siegen.

1.3 Tutela dei diritti d'autore

Prima di mettere in funzione il frigorifero, leggere attentamente queste istruzioni per l'uso. Queste istruzioni vi forniscono le necessarie indicazioni per l'uso corretto del vostro frigori- fero. Fate particolarmente attenzione alle norme di sicurezza. L'osservanza delle avvertenze e delle istruzioni sul modo di pro- cedere è importante per l'impiego sicuro del vostro frigorifero e per proteggere da danni voi e il frigorifero. Per poter attuare un provvedi- mento è necessario aver capito quanto è stato letto. Conservate accuratamente queste istruzio- ni per l'uso accanto al frigorifero in modo da poterle utilizzare in qualsiasi momento.

1.2 Avvertenze relative a queste

istruzioni per l'uso

1.4 Spiegazione dei simboli

utilizzati Le avvertenze sono contrassegnate da simbo- li. Un testo integrativo vi spiega il grado di pericolo. Osservate molto accuratamente questi segnali di avvertimento. In questo modo potete proteggere da danni voi, altre perso- ne e l'apparecchio. PERICOLO questo simbolo indica una situazio- ne immediata di pericolo che può causare la morte o ferite gravi in caso di mancata osser- vanza delle istruzioni date. PERICOLO! AVVERTIMENTO questo simbolo indica una situazione potenziale di pericolo che può cau- sare la morte o ferite gravi in caso di mancata osservanza delle istruzioni date. AVVERTIMENTO! ATTENZIONE questo simbolo indica una situa- zione potenziale di pericolo che, può causare ferite leggere o di media gravità in caso di man- cata osservanza delle istruzioni date. ATTENZIONE! ATTENZIONE questo simbolo indica una situa- zione potenziale di pericolo che, può causare ferite leggere o di media gravità in caso di man- cata osservanza delle istruzioni date. ATTENZIONE! Avvertenze 822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 10:10 Seite 45 Generalità Informazioni INFORMAZIONE questo simbolo vi fornisce ulteriori e utili indicazioni sul modo di procede- re con il vostro frigorifero Indicazione per l'ambiente INDICAZIONE PER L'AMBIENTE questo sim- bolo vi fornisce indicazioni utili sul risparmio di energia e lo smaltimento dell'apparecchio. I termini di garanzia sono in conformità con la direttiva comunitaria 44/1999/CE e le normali condizioni applicabili per le nazioni in questio- ne. Per la garanzia o per operazioni di manu- tenzione, contattare il nostro centro Servizio clienti. Eventuali danni causati da uso impro- prio non sono coperti dalla garanzia. Qualsiasi modifica all'apparecchio o l'uso di pezzi di ricambio non originali Dometic nonché l'inosservanza delle garanzia istruzioni di installazione e d'uso rende nulla la garanzia ed esonera da ogni responsabilità.

Tutti i dati e le indicazioni di queste istruzioni per l'uso sono stati stabiliti tenendo conto delle norme e delle disposizioni in vigore, non- ché secondo lo stato dell'arte. La Dometic si riserva di apportare in qualsiasi momento delle modifiche sul prodotto che siano opportune per migliorare sia il prodotto stesso che la sicurezza.Dometic übernimmt keine Haftung

1.6 Limitazione della responsa-

bilità La Dometic offre una rete di Servizio Assistenza a livello mondiale. Potete trovare i numeri di telefono dei centri di Servizio Assistenza autorizzati sull'opuscolo EuroService Network accluso ad ogni frigori- fero. Anche in Internet potete trovare il centro di Servizio Assistenza più vicino cliccando su www.dometic.com. Quando si contatta il Servizio clienti, indicare il modello, il numero di prodotto e il numero di serie, insieme al codice MLC, se applicabile. Queste informazioni si trovano sulla targhetta dei dati all'interno del frigorifero. Vi raccomandiamo di riportare que- sti dati nel campo previsto sul frontespizio di queste istruzioni.

1.7 Servizio Clienti

La Dometic non assume nessuna responsabi- lità nel caso di: mancata osservanza delle istruzioni per l'uso, impiego non conforme alle norme, uso di pezzi di ricambio non originali, modifiche e interventi sull'apparecchio effetto di influenze ambientali, come - variazioni di temperatura - umidità atmosferica

1.8 Pezzi di ricambio

I pezzi di ricambio possono essere ordinati in tutta Europa tramite il centro di Servizio clien- ti. Se vi rivolgete al Call Center vogliate sempre indicare il modello e il numero del prodotto! Queste informazioni si trovano sulla targhetta dei dati all'interno del frigorifero. 822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 10:10 Seite 56 Generalità Ad una temperatura ambiente media di circa 25°C, è sufficiente regolare il termo- stato ad un valore medio per far funziona- re correttamente il frigorifero. Se possibile, conservare sempre gli ali- menti raffreddati e confezionati. Non esporre il frigorifero alla luce diretta del sole o ad altre fonti di calore (ad es. ris- caldamento). Garantire la libera circolazione dell'aria del gruppo frigorifero.

Sistemare i ripiani nel vano frigorifero in maniera uniforme per ottenere il massimo rendimento energetico. Non riempire eccessivamente i ripiani e i cassetti per consentire una corretta circo- lazione dell'aria all'interno. Lasciare dello spazio libero (circa 10 mm) tra i prodotti refrigerati e l'evaporatore posteriore ("alette di raffreddamento"). Sbrinare il frigo con regolarità fa risparmia- re energia (consultare il cap. "5.10 Sbrinamento"). Quando si preleva un alimento, aprire solo brevemente la porta del frigorifero. Mettere il frigorifero in funzione 12 ore prima di utilizzarlo.

1.9.2 Consigli sul risparmio energetico

L'ammoniaca (un composto naturale di idro- geno e azoto) è usata nell'unità di raffredda- mento come refrigerante. Il ciclopentano, non dannoso per l'ozono, è usato come propellen- te per la produzione della schiuma di isola- mento PU. Per far in modo che i materiali riciclabili siano riutilizzati, gli stessi dovrebbero essere inviati al centro di raccolta locale. L'apparecchio dovrebbe essere trasferito a una azienda spe- cializzata nell'eliminazione dei rifiuti, in modo che i componenti riciclabili siano riutilizzati e gli altri componenti siano eliminati secondo le leggi vigenti. Per l'eliminazione in modo ecolo- gico del refrigerante da tutte le unità del frigo- rifero di assorbimento, deve essere usato un adeguato impianto di eliminazione. Gli apparecchi contrassegnati da questo simbolo devono essere consegnati al centro di raccolta locale preposto allo smaltimento di apparecchiature elettriche ed elettroniche. Questo prodotto non deve essere smaltito nei rifiuti domestici. I fri- goriferi Dometic sono provvisti del simbolo sulla targhetta all’interno dell’apparecchio.

1.9 Consigli sull'ambiente

1.10 Dichiarazione di conformità

822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 10:10 Seite 67

2.0 Norme di sicurezza

Il frigorifero non è stato ideato per la con- servazione conforme di medicinali. Fate attenzione alle indicazioni nel foglietto illustrativo dei medicinali. AVVERTIMENTO! Il frigorifero è destinato all'installazione libera in spazi chiusi, come capanne per il tempo libero o capanne di caccia. L'apparecchio è stato sottoposto alla prova di omologazione per questo uso in conformità alla direttiva europea sul gas 90/396/CEE. Non è adatto all'installazione su veicoli stradali o natanti. Utilizzate il frigorifero esclusivamente per raf- freddare e immagazzinare generi alimentari. Le persone che utilizzano il frigorifero devono avere dimestichezza con l'uso dello stesso e conoscere le avvertenze di queste istruzioni d'uso. Il presente apparecchio non può essere utiliz- zato da bambini (dagli 8 anni in su) né da per- sone con capacità fisiche, sensoriali o menta- li ridotte o con inadeguata esperienza e/o ina- deguate conoscenze, che non siano sottopo- sti a supervisione o che non siano stati ade- guatamente istruiti per un uso sicuro dell'ap- parecchio e che non abbiamo compreso i peri- coli derivanti da tale uso. I bambini non devo- no giocare con l'apparecchio. La pulizia e le operazioni di manutenzione da parte dell'uten- te non devono essere effettuate da bambini. [EN 60335-2-24, 7.12]

2.2 Responsabilità dell'utente

Norme di sicurezza L'apparecchio non deve essere esposto alla pioggia. ATTENZIONE!

2.1 Uso conforme alle norme

2.4 Lavori e controlli sul

2.3 Poteggere i bambini dopo

lo smaltimento dell'appa- recchio Quando il frigorifero viene rottamato, rimuovere tutti gli sportelli e lasciare i ripiani all'interno. Questa operazione ne impedirà la chiusura accidentale e il rischio soffocamento. AVVERTIMENTO! Lavori su impianti a gas, impianti di gas di scarico ed elettrici devono essere effettuati solo da personale di servizio autorizzato. Con provvedimenti non con- formi alla perfetta regola d'arte possono risultare gravi danni a persone e/ o a cose. AVVERTIMENTO! Non usare mai una fiamma viva per con- trollare se le parti e le condutture che tra- sportano il gas non hanno delle perdite! Vi è rischio d'incendio ed esplosione. Non aprire mai il gruppo refrigeratore ad assorbimento! È ad alta pressione. Vi è pericolo di ferimento! AVVERTIMENTO! PERICOLO! 822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 10:10 Seite 78

2.5 Informazioni sul refrigerante

Il refrigerante usato è l'ammoniaca. Questa sostanza è un composto naturale usato anche come prodotto di pulizia per la casa (1 litro di Salmiak per la pulizia contiene fino a 200 grammi di ammoniaca -circa il dop- pio della quantità usata nel frigorifero). Il sodio cromato viene utilizzato per proteggere dalla corrosione (1,8 % sul peso del solvente). In caso di perdite (facilmente identificabili dall'odore sgradevole) procedere come segue: - Spegnere l'apparecchio. - Aerare bene la stanza . - Contattare il centro autorizzato di Servizio clienti. Per la vostra sicurezza è stato accertato dalla perizia che non vi è alcun pregiudizio alla salute a causa dell'uscita del refrige- rante. È essenziale che la pressione operativa corri- sponda a quanto dichiarato sulla targhetta dell'apparecchio. Confrontare i dati della pres- sione operativa dichiarati sulla targhetta con i dati presenti sul monitor circa la pressione della bombola del gas liquido.

2.6 Funzionamento del

frigorifero a gas Norme di sicurezza Se si sente odore di gas: Aprire tutte le finestre e uscire dal locale. Non accendere nessun dispositivo elettrico ed evitare l’utilizzo di fiamme. Chiudere la valvola della bombola a gas e lasciarla chiusa fino a risoluzione del pro- blema. Consultare il personale specializzato* auto- rizzato.

• personale specializzato autorizzato Le persone specializzate autorizzate sono esperti riconosciuti per i loro studi e le loro conoscenze che garantiscono un controllo a regola d’arte e sicuro. Pressione di alimentazione e categorie gas Il frigorifero possono funzionare con le seguenti categorie di gas e le relative pressio- ni di alimentazione. I riduttori di pressione da utilizzare fra la bombola e l’apparecchio devo- no essere conformi alle categorie indicate nella tabella sottostante. Categoria Pressione in mbar GAS I3B / P(30) 30 Butano 30 Propano I3+ (28-30/37) 28-30 Butano 37 Propano I3B/P(50) 50 Butano I3B/P(50) 50 Propano 822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 10:10 Seite 89 Istruzione per la sistemazione di prodotti alimentari in frigorifero: Qualsiasi tipo di frigorifero non è in grado di migliorare la qualità degli alimenti, ma può al massimo conservarne per un breve peri- odo di tempo la qualità al momento della collocazione. Tenere in considerazione le seguenti condi- zioni particolari per la conservazione degli alimenti in un frigorifero installato su un veicolo : Variazione delle condizioni climatiche, come p. es. variazioni di temperatura. Temperatura interna elevata Frigorifero installato dietro ad un finestrino ed esposto direttamente al sole. Gli alimenti sono stati riposti troppo presto dopo la messa in funzione dell'apparec- chio. Con queste condizioni particolari il frigorifero non può garantire la temperatura necessaria per alimenti rapidamente deperibili. Fanno parte delle merci rapidamente deperibi- li: tutti i prodotti con data di scadenza riporta- ta e temperatura di conservazione minima di +4°C o inferiore, in particolare carne, pollame, pesce, salumi, cibi pronti. Confezionare separatamente i prodotti crudi e quelli cotti (per es. contenitori, pelli cola d'alluminio o simili). Togliere il sovra-imballaggio delle confezio- ni singole soltanto se tutti i dati necessari, come ad esempio la data di scadenza, sono indicati anche nelle singole confezio- ni. Non lasciare troppo a lungo fuori dal frigo- rifero gli alimenti raffreddati. Porre in evidenza gli alimenti con la data di scadenza più ravvicinata. Riavvolgere nella confezione i resti dei cibi e consumarli il più in fretta possibile. Lavare le mani, prima e dopo aver toccato- gli alimenti. Pulire l'interno del frigorifero ad intervalli regolari. Osservare le indicazioni e le avvertenze relati- ve alla data di scadenza indicate sulle confe- zioni. Osservare la sezione "5.1 Pulizia" in queste istruzioni.

2.7 Norme di sicurezza per con-

servare i prodotti alimentari Norme di sicurezza Le condizioni dell’ambiente influiscono sul rendimento dell’unità di raffreddamento. Selezionare la posizione centrale della gamma di temperatura ambiente tra +15 °C e +25 °C (confr. fig. 13, livello temperatura medio). In tal modo l’unità di raffreddamento funziona nel campo di rendimento ottimale. I frigoriferi DOMETIC funzionano secondo il principio dell’assorbimento. A causa della sua caratteristica fisica, un sistema di assorbimen- to ha una reazione ritardata alle variazioni del termoregolatore, alla perdita di freddo quando si apre la porta o si ripongono i cibi. Gli appa- recchi appartengono alla classe clima SN in conformità alla norma EN / ISO 7371 nella gamma di temperatura ambiente da +10 °C a +32 °C. 822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 10:10 Seite 910

3.0 Descrizione del modello

3.1 Nome del modello

All’interno del frigorifero si trova la targhetta d’identificazione dello stesso. Contiene tutti i dati relativi al frigorifero. Riporta il nome del modello, il codice del prodotto e il numero di serie. Occorre avere a portata di mano questi dati ogni volta che ci si rivolge al centro di Assistenza Clienti o per ordinare i pezzi di ricambio.

3.2 Targhetta d’identificazione

del frigorifero Fig. 1Numero modelloCodice del prodottoNumero di seriePotenza massima assorbitaPressione del gas

Il produttore si riserva il diritto di apportare modifiche tecniche.*Il consumo medio è calcolato a una temperatura ambiente di25°C in conformità allo standard ISO.

3.4 Spiegazione del frigorifero

Elementi di comandoScomparto surgelati (estraibile)Ripiano a griglia ( opzionale, inseribile togliendo lo scomparto surgelati

Evaporatore per vano frigoriferoCanaletto di raccolta per l'acqua di decon-gelamentoVassoio portaverduraBalconcino superiore con coperchioBalconcino inferiore portabottiglie

GRE Electrical Gas Refrigerator Frigorigero absorber / Funzionamento agas liqudido e rete eletricca0 = accensionemanuale(accensione pie-zoelettrica) Serie modello Esempio

Questo frigorifero è collaudato e omologato per l'uso in spazi chiusi. All'atto dell'installazione dell'apparecchio vi preghiamo di osservare i seguenti punti:

allacciamento Il locale di installazione deve avere un volu- me di almeno 20 m³, essere ben ventilato e disporre di una finestra o una porta apri- bile verso l'esterno. Il frigorifero deve essere installato libera- mente, ossia ad una distanza minima di 50 mm dalle pareti attigue o armadi (non deve essere incassato!). La distanza dagli altri oggetti di arreda- mento (armadi, ecc.) deve essere di alme- no 100 mm. Collocare l'apparecchio in orizzontale su un terreno stabile. Il frigorifero non deve essere sottoposto alla radiazione termica di oggetti caldi (per es. fornelli, riscaldamento). La parte posteriore del frigorifero deve essere sempre ben aerata (sotto il coper- chio). Non coprite l'apparecchio (per es. asciugamani, tende). La mancanza di aera- zione porta a cali di potenza frigorifera! Installate il frigorifero in modo che sia pro- tetto da spruzzi d'acqua. Basate a che l'apparecchio non sia esposto alla pioggia prima e durante l'installazione!

Verificare che la tensione indicata sull'eti- chetta del modello corrisponda alla tensio- ne di rete. In caso contrario, non collegare l'unità e contattare il fornitore.

L'elettricità deve essere fornita tramite una presa propriamente collegata a terra o con una connessione cablata. . L´alimentazione deve essere equipaggiato con un fusibile Il cavo di alimentazione deve essere posi- zionato in modo tale che non entri in con- tatto con componenti caldi dell'unità/bru- ciatore o con bordi taglienti.

Le bombole di gas devono essere colloca- te in posizione verticale. Collocare la bombola di gas in un ambien- te ben aerato. Collocare la bombola di gas in modo tale da poter essere subito individuata in caso di incendio. La distanza massima tra la bombola di gas e l'apparecchio non deve essere superiore a 1,5 m. Si devono utilizzare soltanto tipi di bombo- le e dispositivi di regolazione di pressione validi nei rispettivi paesi

4.1.1 Collegamento elettrica

4.1.2 Installazione della bombola di

gas La spina deve essere facilmente accessi- bile all'utente. ATTENZIONE! Se la linea di allacciamento è danneggia- ta, deve essere sostituita dall'assistenza clienti Dometic o da personale specializ- zato e qualificato al fine di evitare perico- li. ATTENZIONE! 822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 10:10 Seite 1112 Installazione

4.1.3 Installazione a gas

L'allacciamento appropriato del frigorifero deve essere eseguito da specialisti abilitati in conformità alle regole tecniche sul gas liquido. Si devono osservare le norme valide nel rispettivo paese per l'utilizzo di apparecchi funzionanti a gas liquido. - Norme tecniche EN 732 Nel condotto dell'apparecchio deve essere installato un dispositivo di regolazione (1) (riduttore di pressione). Il frigorifero non deve essere fatto funzionare con una pres- sione diversa da quella indicata sulla targ- hetta dati. Il frigorifero deve essere collegato alla bombola di gas con una conduttura flessi- bile di sicurezza. Scegliere una lunghezza sufficiente per poter collegare il tubo flessibile senza pie- garlo. La conduttura flessibile non deve essere più lunga di 1,5 m. L'allacciamento della conduttura viene fatto con con pinze /fascette per tubo fles- sibile. In ogni caso si devono osservare le prescrizioni valide nel rispettivo paese per il collegamento del tubo flessibile. La conduttura flessibile deve essere sosti- tuita ad intervalli di tempo previsti dalle dis- posizioni nazionali valide per il relativo paese. Dopo l'allacciamento alla bombola di gas, deve essere eseguito un controllo di tenu- ta ermetica su tutte le connessioni nonché una prova della fiamma del bruciatore. Utilizzare per la prova di tenuta uno spray rivelatore di fughe oppure un prodotto schiumogeno. Dopo l'apertura del rubinet-

rubinetto della bombola Fig. 3Fig. 5 Fig. 6 SW 14 SW 17 Dettaglio

2. Mettere in posizione

la maniglia sulla porta e avvitare.

1. Punti di fissaggio:

utilizzare la sagoma (1) in scala (vedi punto 5.14, appen- dice)

3. Inserire il coperchio e premere.

4.2 Montare la maniglia della

Non controllare mai la tenuta ermetica dell'apparecchio e la conduttura utilizzan- do una fiamma viva! PERICOLO! Il frigorifero deve essere alimentato esclusiva- mente con gas liquefatto (propano e butano). Non usare gas da abitazione, gas naturale o Autogas ! to della bombola controllate che non vi siano bollicine. Fig. 4Sagoma Ø 2mm822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 10:10 Seite 1213

Funzionamento del frigorifero Il bruciatore del gas deve essere pulito quando necessario e almeno una volta all'anno. Conservare i documenti compro- vanti le manutenzioni effettuate sul frigori- fero. Si consiglia di eseguire la manutenzione dopo che il veicolo è stato fermo per lung- hi periodi. Rivolgersi al nostro Servizio Assistenza Clienti.

Lavori su impianti a elettrici devono esse- re effettuati solo da personale di servizio autorizzato. AVVERTIMENTO! Il gruppo frigorifero è silenzioso. Alla prima accensione dell'apparecchio potrebbe prodursi un odore particolare, che scomparirà dopo qualche ora. Aerare bene il locale prima di soggiornarvi. Il frigorifero raggiunge la temperatura d'eserci- zio dopo alcune ore, mentre il scomparto sur- gelati dovrebbe raffreddarsi dopo circa un'ora. Questo frigorifero può funzionare con tre tipi di alimentazione. Tensione di rete (230 V) Gas (gas liquido propano / butano) Il tipo di alimentazione desiderato viene sele- zionato con il selettore di alimentazione (Fig. 7).

Prima di mettere in funzione il frigorifero si rac- comanda di pulire l’apparecchio all’interno e di ripetere tale operazione regolarmente. Usare un panno soffice e acqua tiepida con un detergente delicato. Poi risciacquare l’apparecchio con acqua puli- ta e asciugarlo con cura. Per evitare l’alterazione dei materiali non usare sapone, detergenti abrasivi, granulari o conte- nenti soda. Fare in modo che la guarnizione dello sportello non venga a contatto con olio o grasso.

5.0 Funzionamento del frigorifero

5.3 Funzionamento con corren-

te elettrica Selezionare questa modalità operativa solamente se l'alimentazione di tensione del collegamento elettrico corrisponde al valore indicato sulla targhetta. In caso di valori divergenti è possibile danneggiare l'apparecchio! ATTENZIONE!

5.4 Funzionamento a gas

Il frigorifero deve essere alimentato da gas liquido (propano, butano, e non da metano o gas di città). Ad un'altitudine di circa 1000 m s.l.m., quando si accende il gas possono verifi- carsi dei disturbi condizionati da fenomeni fisici (non si tratta di una disfunzione!). Dopo la prima messa in funzione e dopo la sostituzione di una bombola, le conduttore di gas possono contenere dell'aria. Dopo una breve messa in funzione del frigorifero le conduttore del gas devono essere dis- areate. Il gas si accende senza rallenta- mento. Tutti i frigoriferi con accensione manuale sono equipaggiati di un sistema automati- co ignifugo, che interrompe automatica- mente il flusso del gas circa 30 secondi dopo che la fiamma si spegne.

822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 10:10 Seite 1314 Funzionamento del frigorifero Note esplicative: Il frigorifero può funzionare con la tensione di rete o con gas liquido. Il tipo di alimentazione desiderato viene regolato ruotando il selettore di alimentazione (1) . Il selettore di alimenta- zione (1) ha quattro posizioni: Spento (2) Tensione di rete (230V~) (3) Spento (4) Gas (gas liquido propano / butano) (5)

5.5.1 Spiegazione degli elementi di comando

Selezione manuale dell’alimentazione/ accensione manuale con accenditore piezoelettrica

1 = Accensione / Selettore di alimentazione 2 = Termoregolatore 3 = Tasto di accensione manuale (accensione piezoelettrica) 4 = Indicatore di fiamma (galvanometro) Fig. 7

5.5.4 Regolazione della temperatura

nel vano frigorifero Mediante il tasto (2) selezionare la temperatu- ra desiderata nel vano frigorifero. La scala cominicia con la posizione MIN (trat- tino sottile = temperatura massima) e va fino alla posizione MAX (trattino più largo = tempe- ratura minima). Tener presente che i livelli della temperatura non sono assegnati ad un valore di temperatu- ra assoluto. Fig. 14

5.5.3 Funzionamento a gas (liquido)

Prima di mettere in funzione il frigorifero nella modalità a gas: Aprire la valvola della bombola a gas.

3. Attivare l'accensione piezoelettica(3) diver-

se volte a intervalli di 1 -2 sec.

4. L’indice del galvanometro (4) si sposta nella

zona verde quando si accende la fiamma. Il frigorifero è in funzione. Tenere la manopola (2) premuta ancora per circa 15 sec. e poi lasciarla. Fig. 13Fig. 12

5.5.2 Funzionamento con corrente

elettrica Fig. 9 Fig. 10 Fig. 11 Per mettere in funzione l’apparecchio, ruotare a destra il selettore di alimentazione (1) sulla posizione: per il funzionamento a 230 V.

1. Mettere il selettore rotante (1) sulla posizio-

2. Ruotare il termostato (2) a destra e premer-

lo. Tenerlo premuto.

5.6 Sistemare i ripiani

I ripiani si tolgono sollevandoli leggermente dalla guida e possono essere sistemati a pia- cere. Fig. 15 Fig. 16 Funzionamento del frigorifero Per una maggiore capacità del vano frigorifero si può estrarre lo scomparto surgelati.

1. Sbloccare lo scomparto surgelati da

Riporre con cura lo scomparto surgelati per evitare che si danneggi. Togliendo lo scomparto surgelati, si può inse- rire un ripiano supplementare (3.). Il ripiano a griglia è disponibile come dotazione speciale presso la Dometic.

5.7 Scomparto surgelati estraibile

5.8.2 Conservazione di alimenti nello

scomparto surgelati Non conservare nello scomparto surgelati delle bevande addizionate di anidride car- bonica. Lo scomparto surgelati è previsto per pro- durre cubetti di ghiaccio e per una breve conservazione di vivande surgelate. Non è adatto per congelare vivande.

5.8 Sistemazione degli alimenti

in frigorifero e preparazione dei cubetti di ghiaccio Mettere il frigorifero in funzione 12 ore prima di utilizzarlo. Inserire sempre prodotti preraffreddati. Assicurarsi che già al momento dell’acquis- to e durante il trasporto i prodotti siano ben raffreddati. Usare borse isotermiche. Quando si preleva un alimento, aprire solo brevemente la porta del frigorifero. Gli alimenti devono essere confezionati possibilmente in contenitori chiusi, in pelli- cola d’alluminio o simili e riposti separata- mente uno dall’altro, per evitare che si sec- chino o per impedire la formazione di odori. Far raffreddare i cibi riscaldati prima di riporli in frigorifero. Non conservare nel frigorifero prodotti da cui possano esalare gas volatili o infiamma- bili. Non riempire eccessivamente i ripiani e i cassetti per consentire una corretta circola- zione dell'aria all'interno. Lasciare dello spazio libero (circa 10 mm) tra i prodotti refrigerati e l'evaporatore posteriore ("alette di raffreddamento"). Deve essere assicurata la libera circolazio- ne dell’aria dell’unità di raffreddamento del frigo. Non ostruire le griglie di ventilazione.

5.8.1 Conservazione di alimenti nel v

Con temperature ambiente inferiori ai +10 °C non può essere assicurata una regola- zione uniforme della temperatura dello scomparto surgelati, qualora il frigorifero sia esposto per lungo tempo a queste tem- perature. Ciò può causare un possibile aumento di temperatura nello scomparto surgelati e provocare lo scongelamento dei prodotti depositati. Scomparto surgelati : vivande già congelate (surgelati)) Scomparto medio: prodotti caseari, piatti pronti Scomparto inferiore: carne, pesce, vivande da scongelare Scomparto verdura: insalate, verdura, frutta Ripiano superiore porta: uova, burro Ripiano medio porta: lattine, condimenti, ketchup, marmellata Ripiano inferiore porta (ripiano bevande): bevande in bottiglia o in cartoni

5.9 Messa fuori servizio

Mettere il selezionatore di alimentazione (1) sulla posizione “OFF”. L’apparecchio è spento. Lasciare lo sportello aperto. Lo sportello rimarrà leggermente socchiuso per preveni- re la formazione di muffa all'interno dell'ap- parecchio. Se il frigorifero deve restare inutilizzato per un lungo periodo di tempo, la valvola di sicurezza installata sullo stesso e la valvola della bombola devono essere chiuse. Fig. 21Fig. 22

5.8.4 Preparazione dei cubetti di

ghiaccio È consigliabile produrre i cubetti di ghiaccio durante la notte. Durante la notte, il frigorifero viene utilizzato in modo ridotto e l’unità ha più riserve.

1. Riempire il vassoio

per i cubetti di ghiac- cio con acqua pota- bile.

2. Mettere il vassoio

per i cubetti di ghi- accio nello scom- parto surgelati. Fig. 19Fig. 20 Usare solo acqua potabile! AVVERTIMENTO! 822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 10:10 Seite 1718 Funzionamento del frigorifero

5.11 Cambio riscontro dello

Aprire la porta, allentare la vite della cernie ra e metterla da parte. Togliere la porta verso l'esterno. Allentare il perno della cerniera e avvitare dall'altra parte. Spostare lo spessore sulla cerniera inferio- re. Spingere la porta verso il perno superiore della cerniera e appoggiarla sul perno infe- riore della cerniera.

Avvitare la vite della cerniera.

Accertatevi che la porta si muova liberamente e che la guarnizione della porta aderisca tutt'intor- no. Se dovesse essere necessario inclinare o posare l'apparecchio lateralmente, attendere un'ora prima di mettere in funzione il frigorife- ro. Il liquido refrigerante si raccoglie di nuovo nel serbatoio di accumulo del frigorifero, assi- curando così il corretto funzionamento dell'apparecchio. Fig. 23

Con il tempo si accumula del ghiaccio sulle griglie del frigorifero. Può formarsi una patina di brina più spessa da un lato, ma ciò non comporta una disfunzione. Quando lo strato di ghiaccio è spesso circa 3 mm, il frigorifero deve essere sbrinato. Spegnere il frigorifero come descritto al punto

5.9 Messa fuori servizio

Rimuovere tutte le vivande e il vassoio dei cubetti di ghiaccio. Lasciare aperta la porta del frigorifero per lasciare entrare l’aria e impedire che si formi della muffa. Dopo lo sbrinamento (scomparto surgelati e griglie libere dal ghiaccio), asciugare con un panno i due compartimenti del frigorife- ro. Nota: L’acqua che si forma a causa dello scongelamento nello scomparto principale del frigorifero finisce in un appropriato contenitore posto sul retro dell’apparecchio, da cui evapo- ra. Lo strato di ghiaccio non deve mai essere rimosso con la forza e il processo di sbri- namento non deve essere accelerato usando una sorgente di calore! ATTENZIONE! 822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 10:10 Seite 1819 Funzionamento del frigorifero

5.12 Sostituzione della placca

decorativa Dimensioni della placca decorativa : Altezza Larghezza Spessore 743 +/- 0.75 mm 504 +/- 0.5 mm min. 1.0 mm max. 1.7 mm Rimuovere il listello laterale (1) della porta (il listello è inserito, non avvitato). Estrarre la placca decorativa (2) dalla porta, inserire la nuova placca e infilare di nuovo il listello (1) . Fig. 28

5.13 Risoluzione dei problemi

Disfunzione: Il frigorifero non raffredda a sufficienza. - Ventilazione dell'unità di raffreddamento non adeguata. - L'impostazione del termostato è troppo bassa. - L'evaporatore è troppo ghiacciato. - Sono state inserite nel frigo troppe vivande calde. - Apparecchio acceso da troppo poco tempo. - Le temperature ambiente sono troppo alte. - Controllare che le grate di ventilazione dell'unità di raffreddamento non siano ostruite. - Impostare il termostato su un valore più alto. - Controllare che il frigorifero sia collegato corret- tamente. - Lasciare raffreddare le vivande riscaldate prima di porle in frigorifero. - Controllare il raffreddamento del vano frigorifero dopo circa 4-5 ore. - Aerare la stanza. Possibile causa Rimedio Disfunzione: Il frigorifero non funziona nella modalità di funzionamento a gas. - Bombola del gas vuota. - Il dispositivo di chiusura alimentazione inserito a monte è aperto. - C'è dell'aria nel condotto. - Sostituire la bombola del gas. - Aprire il dispositivo di chiusura alimentazione. - Spegnere e riaccendere l'apparecchio. Eventualmente ripetere 3 o 4 volte questo proce- dimento. Possibile causa Rimedio Disfunzione: Il frigorifero non raffredda nella modalità di funzionamento a 230V. - Fusibile difettoso. - Il frigorifero non allacciato all'alimentazione di rete. - Riscaldatore difettoso. - Sostituire il fusibile. - Collegarlo alla rete di alimentazione. - Rivolgersi al Servizio clienti Dometic. Possibile causa Rimedio Prima di avvertire il Servizio Assistenza Clienti autorizzato Vi preghiamo di controllare se: sono state seguite correttamente le istru- zioni nella sezione “Impiego del frigorifero”; il frigorifero è sistemato in piano; è possibile accendere il frigorifero con una fonte di alimentazione disponibile. 822 6100-94_IT_RGE2100_N1.qxp 31.01.2012 12:59 Seite 201
