BRUKSANVISNING RGE2100 DOMETIC

2.1 Formålsbestemt anvendelse

3.0 Modelbeskrivelse

2.6 Kylskåpsdrift med gas

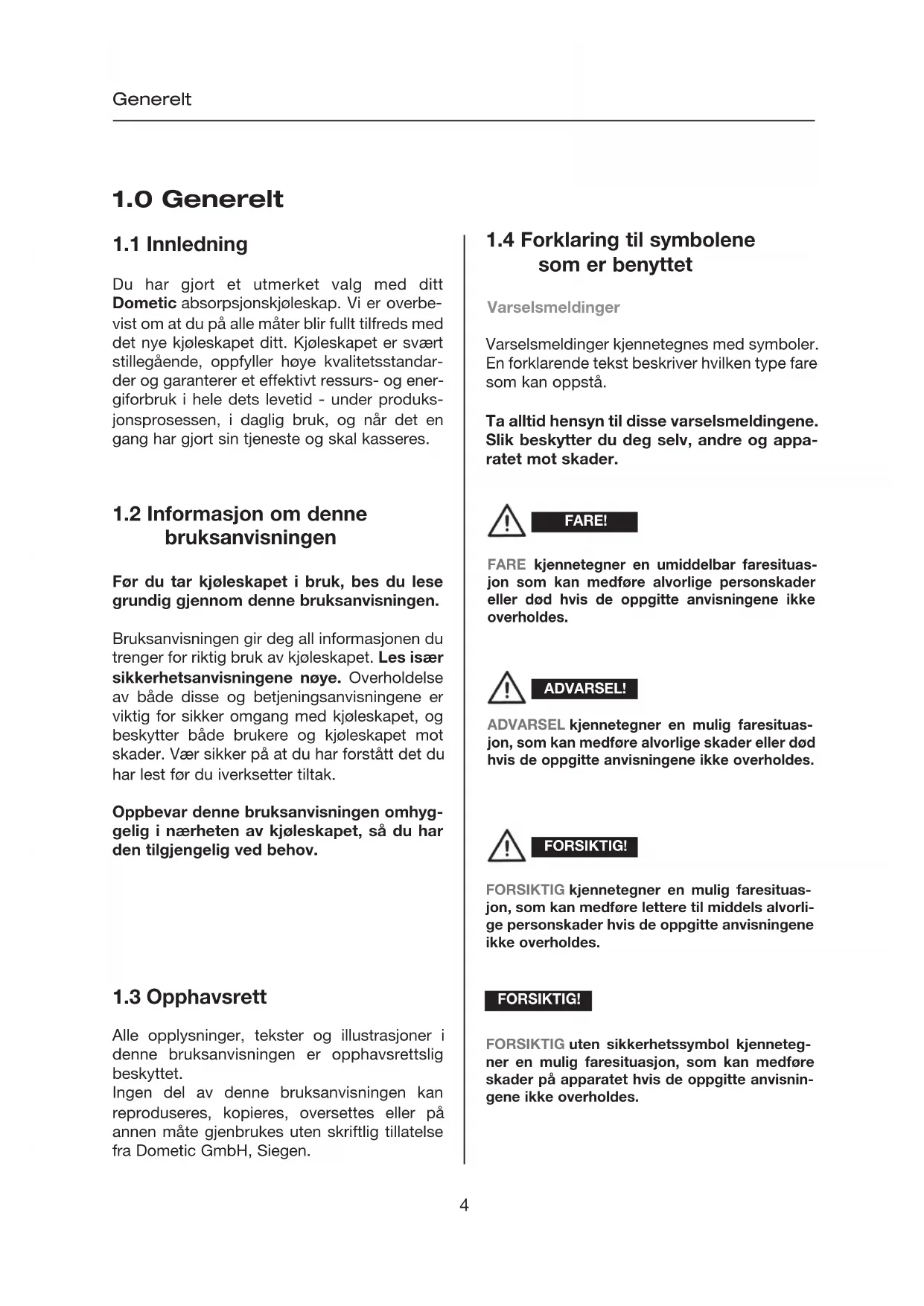

Generelt Du har gjort et utmerket valg med ditt Dometic absorpsjonskjøleskap. Vi er overbe- vist om at du på alle måter blir fullt tilfreds med det nye kjøleskapet ditt. Kjøleskapet er svært stillegående, oppfyller høye kvalitetsstandar- der og garanterer et effektivt ressurs- og ener- giforbruk i hele dets levetid - under produks- jonsprosessen, i daglig bruk, og når det en gang har gjort sin tjeneste og skal kasseres.

Alle opplysninger, tekster og illustrasjoner i denne bruksanvisningen er opphavsrettslig beskyttet. Ingen del av denne bruksanvisningen kan reproduseres, kopieres, oversettes eller på annen måte gjenbrukes uten skriftlig tillatelse fra Dometic GmbH, Siegen.

Før du tar kjøleskapet i bruk, bes du lese grundig gjennom denne bruksanvisningen. Bruksanvisningen gir deg all informasjonen du trenger for riktig bruk av kjøleskapet. Les især sikkerhetsanvisningene nøye. Overholdelse av både disse og betjeningsanvisningene er viktig for sikker omgang med kjøleskapet, og beskytter både brukere og kjøleskapet mot skader. Vær sikker på at du har forstått det du har lest før du iverksetter tiltak. Oppbevar denne bruksanvisningen omhyg- gelig i nærheten av kjøleskapet, så du har den tilgjengelig ved behov.

1.2 Informasjon om denne

som er benyttet Varselsmeldinger kjennetegnes med symboler. En forklarende tekst beskriver hvilken type fare som kan oppstå. Ta alltid hensyn til disse varselsmeldingene. Slik beskytter du deg selv, andre og appa- ratet mot skader. FARE kjennetegner en umiddelbar faresituas- jon som kan medføre alvorlige personskader eller død hvis de oppgitte anvisningene ikke overholdes. FARE! ADVARSEL kjennetegner en mulig faresituas- jon, som kan medføre alvorlige skader eller død hvis de oppgitte anvisningene ikke overholdes. ADVARSEL! FORSIKTIG kjennetegner en mulig faresituas- jon, som kan medføre lettere til middels alvorli- ge personskader hvis de oppgitte anvisningene ikke overholdes. FORSIKTIG! FORSIKTIG uten sikkerhetssymbol kjenneteg- ner en mulig faresituasjon, som kan medføre skader på apparatet hvis de oppgitte anvisnin- gene ikke overholdes. FORSIKTIG! Varselsmeldinger 822 6100-95_NO_RGE2100_N1.qxp 21.03.2012 08:48 Seite 45 Generelt Informasjon Informasjon gir deg utfyllende informasjon og nyttige tips om bruken av kjøleskapet. Miljøinformasjon Miljøinformasjon gir deg nyttig informasjon om energisparing, og om kassering av kjøles- kapet. Garanti gjelder i henhold til EUs direktiv 44/1999/CE, og det enkelte lands bestemmel- ser. For spørsmål vedrørende garanti- eller annet vedlikeholdsarbeid, kan du kontakte vår serviceavdeling. Eventuell skade forårsaket av feilaktig bruk dekkes ikke av garantien. Garantien dekker ikke eventuelle modifikasjo- ner på apparatet eller bruk av deler som ikke er Originale Dometic-reservedeler. Garantien gjelder ikke dersom installasjons- og bruksanvisningene ikke er fulgt. I slike tilfel- ler fraskriver Dometic seg ethvert ansvar.

Alle anvisninger og instrukser i denne bruk- sanvisningen er gitt under henvisning til gjel- dende normer og forskrifter så vel som gjel- dende tekniske standard. Dometic forbehol- der seg retten til å gjøre endringer ved produk- tet for å fremme ytelsen eller sikkerhetsegens- kapene.

Dometic tar intet ansvar for skader ved: Manglende overholdelse av bruksanvisnin- gene Anvendelse ut over det tiltenkte formålet Bruk av uoriginale reservedeler modifikasjoner og inngrep i kjøleskapet Påvirkning fra miljøfaktorer, som - Temperaturendringer - Luftfuktighet

Ved temperaturer rundt 25°C er det til- strekkelig å stille kjøleskapets termostat i midtstilling. Det er å foretrekke at varene som settes inn i kjøleskapet allerede er nedkjølt. Kjøleskapet må ikke utsettes for direkte solstråler eller andre varmekilder (f.eks. varmeovn). Det må sikres at kjøleaggregatets luftsirku- lasjon er uhindret.

Arranger hyllene regelmessig i kjølerommet for å oppnå den mest effektive utnyttelsen av energien. Ikke overfyll oppbevaringsrister og hyller, ellers kan dette hindre den innvendige luft- sirkulasjonen. La det være en avstand på ca. 5-10 mm mellom kjølevarene og etterfordamperen ("kjøleribber"). Regelmessig avriming sparer energi (se

Når du tar varer ut av kjøleskapet, må døren åpnes så kort som mulig. Sett i gang kjøleskapet ca. 12 timer før det skal fylles.

Ammoniakk (en naturlig forbindelse av hydro- gen og nitrogen) benyttes som kjølemiddel i kjøleenheten. Syklopentan - ufarlig for ozonla- get - anvendes som drivmiddel i produksjonen av polyuretanskum som benyttes som isolas- jon. For å sikre at den resirkulerbare emballasjen gjenvinnes, bør den leveres til den ordinære lokale gjenvinningsstasjonen. Apparatet bør leveres til et firma for avfallshåndtering som kan sikre at resirkulerbare komponenter gjen- vinnes og at øvrige deler kasseres på forsvar- lig måte. Av miljøhensyn bør tappingen av kjø- lemiddel fra alle absorpsjonskjøleapparat fore- tas av et firma for avfallshåndtering. Apparater som er merket med dette symbolet, må kastes på det lokale samleste- det for elektriske og elektroniske apparater. Dette produktet må ikke kastes i det vanlige husholdnings- avfallet. Kjøleskap fra Dometic har symbolet på typeskiltet inne i apparatet.

Kjøleskapet er ikke beregnet for fagmes- sig oppbevaring av medikamenter. Se også informasjonen i pakningsvedlegget til medikamentene. ADVARSEL! Kjøleskapet er beregnet for fritidsbruk, pri- mært i hytter og liknende. Apparatet er serti- fisert for slikt bruk i henhold til rådsdirektiv 90/396/EØF om gassapparater. Installasjon i campingvogn eller i båter anbefales ikke. Bruk kjøleskapet utelukkende til nedkjøling og oppbevaring av fødevarer

2.1 Bruk i henhold til bestem-

2.4 Arbeider og kontroller på

ring av apparatet Demonter alltid dørene og la hylleseksjo- nen forbli i skapet når kjøleskap kasseres. Dette hindrer at noen risikerer å lukke seg inne i skapet og kveles. ADVARSEL! Arbeid på gassinstallasjoner, avgassut- trekk og elektriske komponenter må kun utføres av autorisert servicepersonell. Ved ikke fagmessige inngrep kan alvorlige skader på personer eller gjenstander opp- stå. ADVARSEL! Gassførende deler og ledninger må ALDRI tetthetskontrolleres med åpen flamme! Det foreligger fare for brann og eksplos- jon. FARE! Åpne aldri absorpsjonsaggregatet! Det står under høyt trykk. Det er stor fare for personskade! ADVARSEL! Alle personer som bruker kjøleskapet må være fortrolig anvisningene for sikker bruk, og kjent med betjeningsanvisningene i denne bruksan- visningen. Dette apparatet kan benyttes av barn over 8 år og personer med reduserte fysiske, sensoris- ke eller mentale evner eller personer med manglende erfaringer og/eller kunnskap, hvis de blir overvåket eller har gjennomgått opplæ- ring angående sikker bruk av apparatet og har forstått hvilke farer bruken av apparatet kan medføre. Barn får ikke leke med apparatet. Rengjøring og brukervedlikehold må ikke gjen- nomføres av barn. [EN60335-2-24, 7.12]

2.2 Brukerens ansvar

Sikkerhetsanvisninger Apparatet må ikke utsettes for regn. FORSIKTIG! 822 6100-95_NO_RGE2100_N1.qxp 21.03.2012 08:48 Seite 78

2.5 Kjølemiddelinformasjon

Ammoniakk benyttes som kjølemiddel. Dette er en naturlig forbindelse som også benyttes i rengjøringsmidler i husholdningen (1 liter rengjøringsmiddel med salmiakk innehol- der inntil 200 g ammoniakk, som er ca. det dobbelte av det som benyttes i kjøleskapet). Natriumkromat brukes til korrosjonsbeskyttel- se (1,8 vektprosent av løsningsmiddelet). Slik forholder du deg ved en eventuell lekkas- je (som enkelt konstateres gjennom den ster- ke lukten): - Slå av apparatet. - Sørg for full gjennomlufting i rommet. - Kontakt en av våre autoriserte serviceavde- linger. Av hensyn til din sikkerhet er det fagmessig fastslått at ingen helsefare vil oppstå ved lekkasje av kjølemiddelet. Det er av største viktighet at driftstrykket er i overensstemmelse med spesifikasjonene på kjøleskapets dataskilt. Sammenlign driftstryk- ket som er angitt på dataskiltet med det målte trykket som angis av manometeret på flasken med flytende gass.

2.6 Drift av kjøleskapet på gass

Sikkerhetsanvisninger Hvis du kjenner gasslukt : Åpne alle vinduer og forlat rommet. Ikke slå på noe elektrisk utstyr og unngå bruk av åpen flamme. Steng gassflaskeventilen og la den være sperret til feilen er rettet opp. Kontakt autorisert servicepersonell*.

• autorisert servicepersonell Autorisert servicepersonell er godkjente fagfolk som på bakgrunn av sin opplæring og kunnskap er i stand til å innestå for korrekt gjennomføring av tetthetsprø- ven. Tilkoplingstrykk og gasskategorier Kjøleskapet drives med gassene og innløp- strykkene som er oppgitt nedenfor. Trykkreduksjonsventilen som må benyttes mellom gassflaske og kokeapparat må over- holde kategoriene som er oppgitt i tabellen nedenfor. Kategori Trykk i mbar GASS I3B / P(30) 30 Butan 30 Propan I3+ (28-30/37) 28-30 Butan 37 Propan I3B/P(50) 50 Butan I3B/P(50) 50 Propan 822 6100-95_NO_RGE2100_N1.qxp 21.03.2012 08:48 Seite 89 Anvisning ang. lagring av matvarer i kjøles- kap: Ingen type kjøleskap kan forbedre matvare- nes kvalitet. Den maksimale effekten er at matvarene holder den kvaliteten de hadde ved innlagringen over et visst tidsrom. Ta hensyn til følgende betingelser ved opp- bevaring av matvarer i et kjøleskap som er innebygd i et kjøretøy: Endringer i de klimatiske betingelsene som f. eks. endringer i temperaturen Høye innetemperaturer Kjøleskapet er bygget inn bak et vindu og er utsatt for direkte sollys For rask lagring av varer rett etter at kjøles- kapet er tatt i bruk. For disse spesielle betingelsene kan det ikke garanteres at kjøleskapet holder den nødven- dige temperaturen for varer med kort holdbar- het. Blant varene med kort holdbarhet regnes pro- dukter med angitt forfallsdato og minimum oppbevaringstemperatur på +4°C eller mindre, spesielt kjøtt, fjærkre, fisk, pølser og ferdigret- ter. Pakk inn rå og kokte varer separat (f. eks. i boks, aluminiumsfolie eller lignende). Emballasjen rundt enkeltforpakninger må kun fjernes når alle nødvendige data som f. eks. forfallsdatoen også kan leses på enkeltforpakningene. Kjølevarer må ikke være for lenge utenfor kjøleskapet. Still de varene hvor datoen går ut først, lengst fram i skapet. Pakk inn restene igjen og spis dem så snart som mulig. Vask alltid hendene både før og etter at du har vært i kontakt med matvarer. Rengjør kjøleskapet innvendig med jevne mellomrom. Ta hensyn til informasjonene og beskrivelsene ang. utløpsdatoen som finnes på vareembal- lasjen. Ta hensyn til avsnittene "

lagring av matvarer Sikkerhetsanvisninger Omgivelsesbetingelsene påvirker effekten til aggregatet. Ved omgivelsestemperaturer mel- lom +15 og +25 °C er mellomstillingen veleg- net (se figur 28, temperaturtrinn 3). Aggregatet arbeider da i det optimale effektområdet. Dometic-kjøleskapet arbeider etter absorps- jonsprinsippet. Fysikalsk betinget reagerer et absorpsjonssystem sakte på endringer ved termostatregulatoren, kuldetap ved åpning av dører eller lagring av varer. Apparatet oppfyller ytelseskravene for klimaklasse SN etter EN/ISO 7371 i området fra +10 til +32 C omgi- velsestemperatur. 822 6100-95_NO_RGE2100_N1.qxp 21.03.2012 08:48 Seite 910

3.2 Typeskilt på kjøleskapet

3.3 Tekniske spesifikasjoner

Rett til tekniske endringer forbeholdes. *Gjennomsnittlig forbruk målt ved en gjennomsnittstemperaturpå 25 C ifølge ISO-standard.

3.4 Forklaring til kjøleskapets deler

BetjeningselementerFryseskuff (uttakbar)Innleggingsrist ( ekstrautstyr, kan settes inn ved fjernet fryseskuff

Etterfordamper for kjøleromTinevannrenneGrønnsakskuffØvre dørbeholder med lokkNedre dørbeholder med flaskeholdere

Dette kjøleskapet er kontrollert og godkjent for bruk i lukkede rom. Vær oppmerksom på følgende punkter ved oppstilling av apparatet :

4.1 Oppstilling og tilkobling

Rommet der oppstillingen skjer må ha et kubikkinnhold på minst 20 m³, må være godt ventilert og må ha et vindu eller en dør som kan åpnes ut i det fri. Kjøleskapet må oppstilles frittstående, dvs. med en minimum avstand på 50 mm mot tilstøtende vegger og skap (ingen inn- bygging!). Avstanden til ovenfor plasserte innretnin- ger (skap o.l.) må minst utgjøre 100 mm. Plasser apparatet vannrett på et fast underlag. Kjøleskapet må ikke utsettes for varmeut- stråling fra varme gjenstander (f.eks. kom- fyr, varmeapparater). Kjøleaggregatet på baksiden (under pane- let) må alltid være godt ventilert. Dekk aldri til aggregatet (f.eks. håndklær, gardiner). Manglende ventilasjon fører til nedsatt kjø- leeffekt! Plasser kjøleskapet slik at det er beskyttet mot vannsprut. Pass på at apparatet ikke utsettes for regn før og under oppstillingen.

Spenningen fra lysnettet skal stemmer overens med den spesifiserte verdien angitt på dataskiltet. Eventuelle forskjeller i spesifikasjonene kan føre til skade på apparatet !

Fig. 3 Detail Bruk aldri åpen flamme for å kontrollere apparatet for lekkasje. FARE ! Ved gassdrift må kjøleskapet kun drives på fly- ende gass (propan, butan). Det må under ingen omstendigheter benyttes lysgass,naturgass eller Autogass. Flaskeventil

2. Rett inn dørhåndtaket

3. Skyv på panelet og

Drift av kjøleskapet Gassbrenneren skal rengjøres etter behov, men minst én gang om året. Ta vare på alle kvitteringer for utførte vedlikeholdsarbeider på kjøleskapet. Vi anbefaler også ettersyn dersom kjøre- tøyet og kjøleskapet har vært ute av drift i lengre tid. Ta kontakt med Dometics kun- deservice.

Arbeid på gassinstallasjoner og elektriske komponenter må kun utføres av auto risert servicepersonell. ADVARSEL! Kjøleskapaggregatet arbeider lydløst. Første gang apparatet tas i bruk kan det opp- stå en lukt som vil forsvinne etter noen timer. Sørg for god utlufting av oppholdsrom. Fryseenheten bør være kald ca. 1 time etter at kjøleskapet ble slått på. Kjøleskapet trenger flere timer før det har opp- nådd sin driftstemperatur. Dette kjøleskapet kan drives med tre energikil- der: Lysnett (230V) Gass (flytende gass propan/butan) Den ønskede energiformen velges med ener- givalgbryteren (Fig.7).

Vi anbefaler deg å rengjøre apparatet både innvendig og utvendig før du tar det i bruk. Bruk en myk klut fuktet med lunkent vann og et mildt rengjøringsmiddel. Skyll med rent vann og tørk deretter grundig. For å unngå materialforandringer: Bruk aldri såpe, sterke skuremidler eller sodaholdige rengjøringsmidler. Unngå at dørpakningen kommer i kontakt med olje eller fett.

5.0 Drift av kjøleskapet

Dette alternativet kan bare velges når til- ført spenning fra lysnettet stemmer ove- rens med den spesifiserte verdien angitt på dataskiltet. Eventuelle forskjeller i spe- sifikasjonene kan føre til skade på appara- tet. FORSIKTIG!

Kjøleskapet må drives med flytende gass (propan, butan) og ikke husholdningsgass. Ved høyder over havet på mer enn ca. 1000m kan det oppstå fysikalsk betingede for styrrelser, som ikke er en feilfunksjon. Ved første gangs bruk så vel som etter bytte av gassflaske kan gassledningene inneholde luft. Gassledningene vil bli utluf- tet etter kort tids drift av kjøleskapet. Gassen tenner uten forsinkelse. Alle kjøleskap med manuell tenning er utstyrt med en automatisk flammesikring, som bryter gasstilførselen etter ca. 30 sekunder dersom flammen slukker.

5.5.4 Innstilling av kjøleromstempera-

tur Ved hjelp av bryteren (2) velger du temperatu- ren i kjølerommet. Skalaen begynner med MIN-posisjonen (smal bjelke = varmeste temperatur) og går opp til MAX -posisjonen (bred bjelke = kaldeste tem- peratur). Merk at disse temperaturtrinnene ikke er til- ordnet absolutte temperaturverdier. Fig. 14

seg tildet grønne området når flammen er tent. Hold dreiebryteren (2) inne i enda 15 sekunder, og slipp så bryteren. Kjøleskapet er nå i drift. Fig. 13Fig. 12

5.5.2 Drift på strøm

Fig. 9 Fig. 10 Fig. 11 For å slå apparatet på, dreier du energi- valgbryteren (1) mot høyre til posisjon: for 230V-drift.

høyre, og trykk den inn. Hold bryteren tryk- ket inn.

5.6 Plassering av hyllene

Hyllene kan enkelt løftes og trekkes ut av spo- rene, og anbringes i den høyden som passer. Fig. 15 Fig. 16 Drift av kjøleskapet Hvis du ønsker å forstørre kjølerommet, kan du fjerne fryseskuffen.

1. Frigjør fryseskuffen på begge sider.

2. Trekk fryseskuffen ut.

Oppbevar fryseskuffen på et egnet sted for å unngå at den skades. Hvis du har fjernet fryseskuffen, kan du sette inn en ekstra oppbevaringshylle (3.). Oppbevaringshyllen kan bestilles som tilbehør fra Dometic.

5.7 Uttagbar fryseskuff

5.8 Oppbevaring av mat, lage

isbiter Sett i gang kjøleskapet ca. 12 timer før det skal fylles. Lagre alltid inn forhåndskjølte varer. Pass på at varen holdes godt kjølt ved kjøp og transport. Bruk isoleringsposer. Når du tar varer ut av kjøleskapet, må døren åpnes så kort som mulig. Varer må forpakkes i plast, aluminiumsfolie eller helst i lukkede beholdere, og oppbeva- res atskilt fra hverandre for å hindre uttør- king eller luktspredning. La oppvarmete varer kjøles før de lagres inn. Produkter som kan avgi flyktige, brennbare gasser må ikke oppbevares i kjøleskapet. Ikke overfyll oppbevaringsrister og hyller, ellers kan dette hindre den innvendige luft- sirkulasjonen. La det være en avstand på ca. 10 mm mel- lom kjølevarene og etterfordamperen ("kjø- leribber"). Det må sikres at kjøleaggregatets luftsirku lasjon er uhindret. Ventilasjonsgrillene må ikke tildekkes.

5.8.1 Innlegging av varer i kjølerommet

5.8.2 Innlegging av varer i fryseskuf-

fen Unngå å oppbevare kullsyreholdige drikker i fryseskuffen. Fryseskuffen er bare egnet til å lage isbiter og for kortvarig oppbevaring av frosne mat- varer. Den er ikke egnet til innfrysing av matvarer. 822 6100-95_NO_RGE2100_N1.qxp 21.03.2012 08:48 Seite 1617 Drift av kjøleskapet

5.8.3 Hyllene i kjøleskapet

5.9 Ta kjøleskapet ut av drift

Med tiden bygger det seg opp rim på kjølerib- bene inne i kjøleskapet. Kraftigere riming på den ene siden kan forekomme, og indikerer ikke noen feilfunksjon. Kjøleskapet bør avri- mes når islaget er ca. 3 mm tykt. Slå kjøleskapet av som beskrevet i kapittel Ta kjøleskapet ut av drift

Ta isbitboksen og maten ut av kjøleskapet. La kjøleskapdøren stå åpen for å slippe luf- ten til og hindre muggdannelser. Tørk av begge kjølerommene med en tørr klut etter avrimingen (når fryseskuffen og kjøleribben er fri for rim). Merk: Smeltevannet i kjøleskapets hoveddel renner ut i en oppsamlingsbeholder på baksi- den. Fra denne beholderen fordamper vannet. Rimlaget må aldri forsøkes fjernet med makt eller verktøy, og ingen ekstra varme- kilder må brukes til å påskynde tiningen! FORSIKTIG! Fig. 26Fig. 27Fig. 24

Åpne døren, løs hengselskruen og oppbe- var denne. Ta døren fremover og vekk. Løs hengselstiften og skru den inn på den andre siden. Flytt avstandsskiven til det nedre hengslet. Skyv døren inn i den øvre hengselstiften og sett den på det nedre hengslet. Skru inn hengselskruen. Pass på at døren beveger seg fritt og at dørtetningen ligger inntil hele veien rundt. Skulle det i denne forbindelse være nødvendig å legge apparatet på skrå sidelengs eller å legge det helt ned, så vent en time før du tar apparatet i bruk. Kjølevæsken samles da i kjø- leaggregatets lager-beholder igjen. Dermed er det sikret at apparatets drift er korrekt. Fig. 23

Problem: Kjøleskapet kjøler ikke tilstrekkelig. - Enheten får ikke nok ventilasjon. - Termostaten er stilt for lavt. - Det er for mye is på kondensatoren. - Det er oppbevart for mye varm mat i kjøleskapet. - Apparatet har ikke vært lenge nok i drift. - Omgivelsestemperaturen er for høy. - Kontroller at ventilgitrene av aggregatet ikke er tildekket - Still termostaten høyere. - Kontroller at kjøleskapdøren tetter helt når den lukker. - La maten avkjøles før du setter den i kjøleskapet. - Kontroller temperaturen i kjølerommet igjen etter 4-5 timer. - Luft rommet. Mulig årsak Hva du kan gjøre Problem: Kjøleskapet virker ikke med bruk av gass. - Gassflasken er tom. - Lukkekranen for gasstilførselen er låst. - Luft er i ledningen. - Skift gassflaske. - Åpne lukkekranen for gasstilførselen. - Skru av apparatet og start det på nytt. Hvis nød vendig gjenta prosessen 3-4 ganger. Mulig årsak Hva du kan gjøre Problem: Kjøleskapet virker ikke på 230V. - Sikringen er defekt. - Kjøleskapet er ikke knyttet til strømforsyningen. - Varmeelement defekt. - Sett i ny sikring. - Kople til strømnettet. - Ta kontakt med Dometics kundeservice. Mulig årsak Hva du kan gjøre Før du kontakter en av våre autoriserte ser- viceavdelinger bør du kontrollere hvorvidt: instruksjonene i punktet "Slå på kjøleska- pet"er fulgt korrekt. kjøleskapet står vannrett. det er mulig å bruke kjøleskapet med en annen tilgjengelig energikilde. 822 6100-95_NO_RGE2100_N1.qxp 21.03.2012 08:48 Seite 201 Käyttöohje Absorptiojääkaappi RGE 2100
