Produkttyp	Absorptionskylskåp för fritidsfordon (husvagnar, husbilar)
Märke	Dometic
Modell	RM 8405
Mått (H x B x D)	821 x 486 x 568 mm
Nettovikt	27 kg
Total bruttokapacitet	90 liter (95 liter med dörren borttagen)
Frysfacks kapacitet	8 liter
Energikällor	230 V AC, 12 V DC, gasol (propan/butan)
Elförbrukning (230 V)	Cirka 2,4 kWh/24h
Gasförbrukning	Cirka 270 g/24h
Anslutningseffekt (230 V / 12 V)	135 W / 130 W
Tändningstyp	Automatisk (AES) med automatisk energival
Huvudfunktioner	Manuellt läge (230V, 12V, gas), automatiskt läge (AES), temperaturinställning, avtagbart frysfack, innerbelysning, dörrlås, indikering för öppen dörr
Klimatklass	SN (omgivningstemperatur +10°C till +32°C)
Köldmedium	Ammoniak (NH3), korrosionsskyddsmedel: natriumkromat
Rutinunderhåll	Invändig rengöring med mjuk trasa, ljummet vatten och milt rengöringsmedel; avfrostning när frostskiktet når 3 mm
Gasunderhåll	Kontroll av gasinstallationen vartannat år; rengöring av brännaren minst en gång per år (2-3 gånger för gasol)
Säkerhet	Öppna aldrig kylaggregatet (högt tryck); använd inte gas på bensinstationer; avfrostning utan våld eller värmekälla; automatisk gasavstängning om lågan slocknar (manuella modeller); dörrlås obligatoriskt under transport
Reservdelar och reparerbarhet	Reservdelar tillgängliga via Dometics kundservice; reparationer ska utföras av auktoriserad fackman; märkskylt inuti kylskåpet
Garanti	I enlighet med direktiv 44/1999/EG; garanti upphör om instruktionerna inte följs eller vid otillåten användning
Allmän information	Bruksanvisning på 323 sidor finns på flera språk; kylskåpet måste installeras horisontellt för optimal funktion

Vanliga frågor - RM 8405 DOMETIC

Hur tänder man kylskåpet i gasläge?

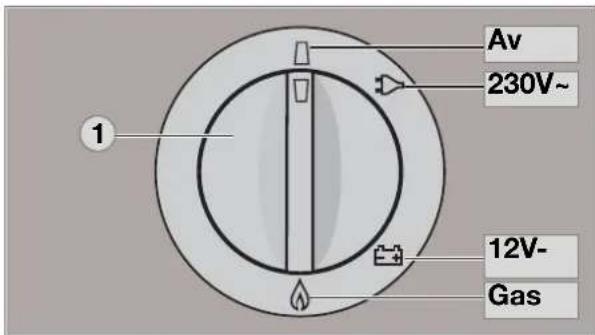

För modellerna RM 8xx0, vrid väljaren till gasläge, tryck in temperaturreglaget, tryck sedan på tändknappen (batteridriven). Håll intryckt tills indikatorn blir grön. För automatiska modeller (RM 8xx5), tryck på GAZ-knappen (3) och tändningen sker automatiskt.

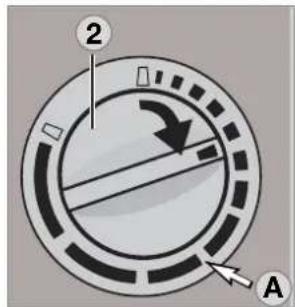

Hur ställer man in temperaturen?

Vrid termostatratten (manuella modeller) eller använd temperaturtröskelknappen (6) (elektroniska modeller). Temperaturen ställs in från MIN (varmast) till MAX (kallast). För omgivningstemperatur 15–25 °C, välj mellanläge.

Vad gör man om kylskåpet inte kyler tillräckligt?

Kontrollera ventilationen i luftgallren, öka termostatinställningen, se till att dörren stänger ordentligt, avfrosta om frostskiktet överstiger 3 mm och låt maten svalna innan den placeras inuti.

Hur avfrostar man kylskåpet?

Stäng av apparaten, ta ut all mat och isbricka, lämna dörren öppen. Använd aldrig vassa föremål eller värmekälla för att påskynda avfrostningen. Efter avfrostning, torka med en torr trasa.

Är det möjligt att använda kylskåpet i gasläge under körning?

I Europa är det tillåtet om fordonets gasinstallation är utrustad med en säkerhetsanordning mot slangbrott. Följ nationella bestämmelser. Det är förbjudet på bensinstationer, färjor och vid transport av fordonet.

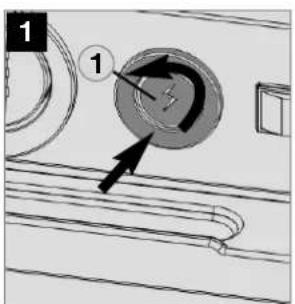

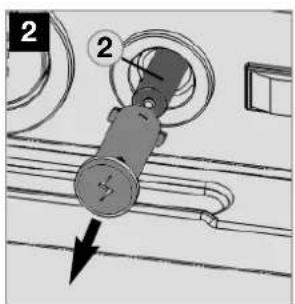

Hur byter man batterier i tändaren (modeller RM 8xx0)?

Vrid manöverknappens lock cirka 90° åt vänster med en skruvmejsel, ta bort det gamla batteriet (1,5 V AAA) och sätt i ett nytt med rätt polaritet.

Vad gör man vid ammoniaklukt?

Koppla omedelbart bort apparaten, öppna dörrar och fönster för vädring, lämna rummet och kontakta Dometics kundservice. Ammoniak är köldmediet, men är giftig i hög koncentration.

Hur fungerar automatiskt AES-läge på RM 8405?

I automatiskt läge (knapp 5) väljer elektroniken energikälla i prioritetsordning: sol (12V), 230V, 12V batteri, gas. Den växlar automatiskt om en källa blir otillgänglig. Vid bensinstation fördröjs övergången till gas med 15 minuter.

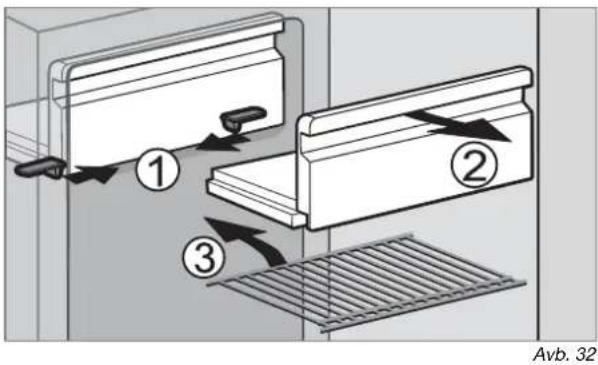

Hur tar man bort frysfacket?

Lås upp frysfacket på båda sidor och ta bort det. Du kan då sätta in en extra hylla (tillval) för att utöka kylutrymmet.

Vilka regelbundna underhållsåtgärder rekommenderas?

Rengör insidan med en mjuk trasa och ljummet vatten med milt rengöringsmedel. Skölj och torka. Avfrosta när frostskiktet når 3 mm. Låt kontrollera gasinstallationen vartannat år och rengöra brännaren en gång per år.

BRUKSANVISNING RM 8405 DOMETIC

Dometic Group är en kundorienterad, världsledande leverantör av fritidsprodukter för husvagns-, husbils-, bil-, lastbils- och båtindustrin. Vi förser såväl industrin som eftermarknaden med ett komplett utbud av luftkonditioneringar, kylskåp, markiser, spisar, sanitetssystem, belysning, elförsörjning, komfort och säkerhetsutrustning, fönster, dörrar och annan utrustning som gör det mobila fritidslivet mer bekvämt. Dometic Group levererar ett stort utbud av verkstadsutrustning för service och underhåll av inbyggda luftkonditioneringar. Dometic Group tillhandahåller även kylskåp som är special-anpassade för att användas i hotellrum, på kontor och för förvaring av medicinska produkter samt vin. Dometic Group produkter säljs i nästan 100 länder och tillverkas huvudsakligen i egna produktionsanläggningar runt om i världen.

DEUTSCH

Dometic påtager sig intet ansvar for skader ved:

Kontrollera om ditt tågfordon förfogar över ett batterimanagementsystem.

12V-driften bör bara användas då motorn går, för att undvika urladdning av fordo-nets batteri.

Netspænding (230\~)

FORSIGTIG!

Tryk på knappen (4):

4.7.2 Drift med gas

① ③

Afb. 17

Gasdrift :

Tryk på knappen (3) :

Tryk på knappen (2):

12V-drift :

Tryk på knappen (4):

Gasdrift :

Tryk på knappen (3):

Drift med 12V-forsyning om bord

Absorptionskylskåp för fritidsfordon

RM 8400 RM 8401 RM 8405 RM 8500 RM 8501 RM 8505 RM 8550 RM 8551 RM 8555

RMS 8400 RMS 8401 RMS 8405 RMS 8460 RMS 8461 RMS 8465 RMS 8500 RMS 8501

RMS 8505 RMS 8550 RMS 8551 RMS 8555 RML 8550 RML 8551 RML 8555 RMSL 8500

RMSL 8501 RMSL 8505

Skriv in dessa uppgifter här:

Modellnummer ....

Produktnummer ....

Serienummer ....

Denna produkt får användas av barn som är 8 år och äldre liksom av personer med försämrad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet av och/eller kunskap om produkten, om vederbörande övervakas eller har undervisats om hur produkten används och vilka faror som kan uppstå till följd av detta. Barn får inte leka med produkten. Barn får inte rengöra eller underhålla produkten.

FARA!

Använd aldrig öppen låga för att kontrollera om gasförande komponenter och ledningar är otäta!

Det råder brand- eller explosionsfara.

WARNING!

Det är inte tillåtet att driva apparaten med gas

på bensinstationer
■ på färjor och på biltåg
medan husvagnen/husbilen transporteras med ett transport- eller bärgningsfordon.

Det råder brandfara!

Stäng av apparaten.

Driftstrycket hos tryckreduceraren i gasanläggningen måste absolut överensstämma med det värde som anges på kylskåpets typskylt.

Om värden avviker kan apparaten skadas och ett farligt tillständ uppstå.

Kylskåpet lämpar sig inte för fackmässig förvaring av läkemedel.

Följ här anvisningarna på läkemedlets bipacksedel.

Lämna genast rummet om du känner ammoniaklukt. Stäng först av apparaten.

Öppna aldrig absorbatoraggregatet! Det står under högt tryck.

Det råder fara för personskador!

Arbete med gas-, avgasutsugs- och elektriska komponenter får endast utföras av auktoriserad fackpersonal. Icke fackmässiga åtgärder kan leda till allvarliga sakoch/eller personskador.

WARNING!

Skydda barnen :

När kylskåpet kasseras, ska alla dörrar på kylskåpet tas bort och förvaringshyllorna lämnas kvar på plats i kylskåpet. Detta förhindrar ofrivillig instängning och kvävning.

Göra isbitar :

Använd endast dricksvatten!

SE UPP!

Kylskåpsaggregatet blir mycket varmt i drift. Skydda dig mot kontakt med värmeledande delar om ventilationsgallret tas loss.

Om anslutningskabeln skadas måste den bytas ut av Dometics kundservice eller av annan motsvarande kvalificerad personal, för att undvika alla risker.

Stäng och lås alltid kylskåpsdörren innan körning!

SE UPP!

Byte av batteri :

■Ta ut urladdade batterier.

■Byt ut batterierna helt.

■Blanda inte olika batterityper.

Tänk på polariteten!

■Anslut inte batterier som inte är upp laddningsbara till laddaren.

■Ta ut de uppladdningsbara batterierna ur batterifacket innan de laddas upp.

■Undvik kortslutningar på kontakterna i batterifacket!

■Ta ut batterierna ur batterifacket om kylskåpet.

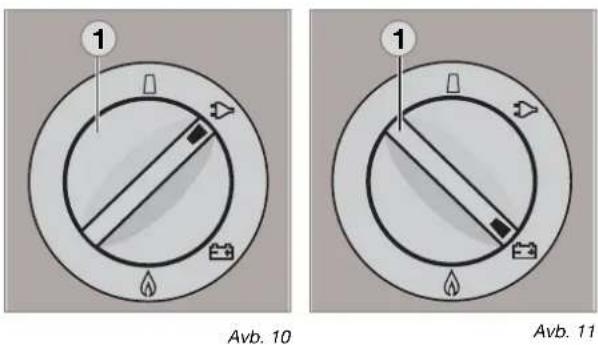

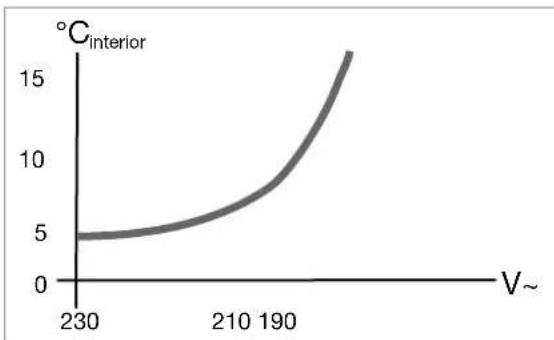

230V-försörjning :

Detta drift kan endast väljas där matarspänningen på strömtillförseln överensstämmer med de värden som anges på dataskylten. Avvikande värden kan orsaka skador på apparaten.

Avfrostning :

Islagret får aldrig tas bort med våld, och avfrostningen får inte påskyndas med hjälp av en värmekälla!

Fordonsrengöring:

Använd inte högtryckstvätt med vatten i området med luftgaller för att rengöra fordonet.

Innehållsförteckning

1.0 Allmänt 6

1.1 Inledning 6
1.2 Anvisningar till denna bruksanvisning 6
1.3 Upphovsskydd 6
1.4 Förklaring till använda symboler 6
1.5 Garanti 7
1.6 Ansvarsbegränsning 7
1.7 Kundservice 7
1.8 Reservdelar 7
1.9 Miljöinformation 8
1.9.1 Avfallshantering 8
1.9.2 Energispartips 8
1.10 Konformitetsförklaring 8

2.1 Föreskriftsenlig användning 9
2.2 Användarens ansvar 9
2.3 Skydda barnen när apparaten kasseras 9
2.4 Arbete på och kontroll av kylskåpet 9
2.5 Kylmedelsinformation 10
2.6 Apparater med elektronik (MES/AES) 10
2.7 Kylskåpsdrift med gas 10
2.8 Säkerhetsanvisningar för förvaring av livsmedel 11

3.0 Modellbeskrivning 12

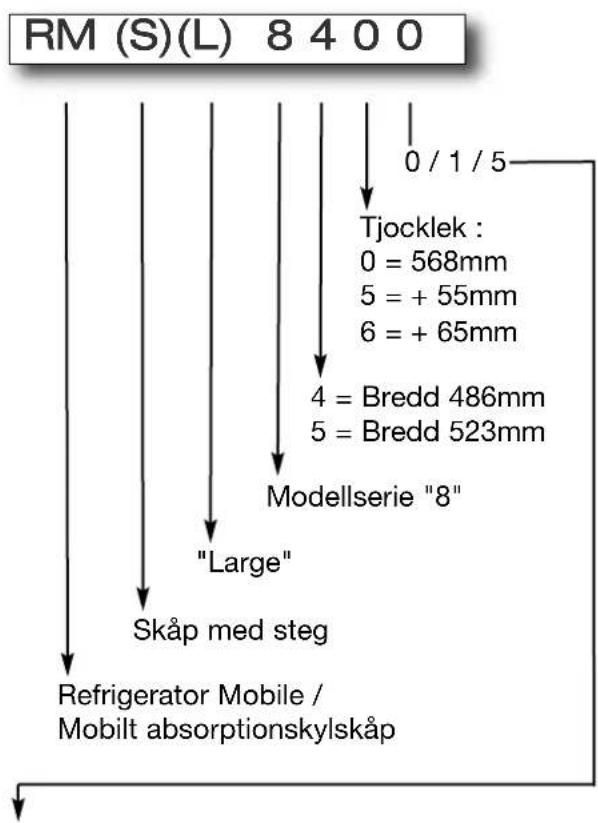

3.1 Modellbeteckning 12
3.2 Kylskåpets typskylt 12

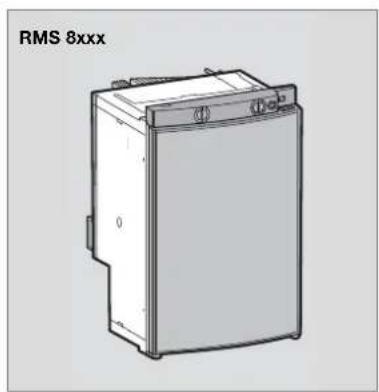

3.3 Tekniska data 13

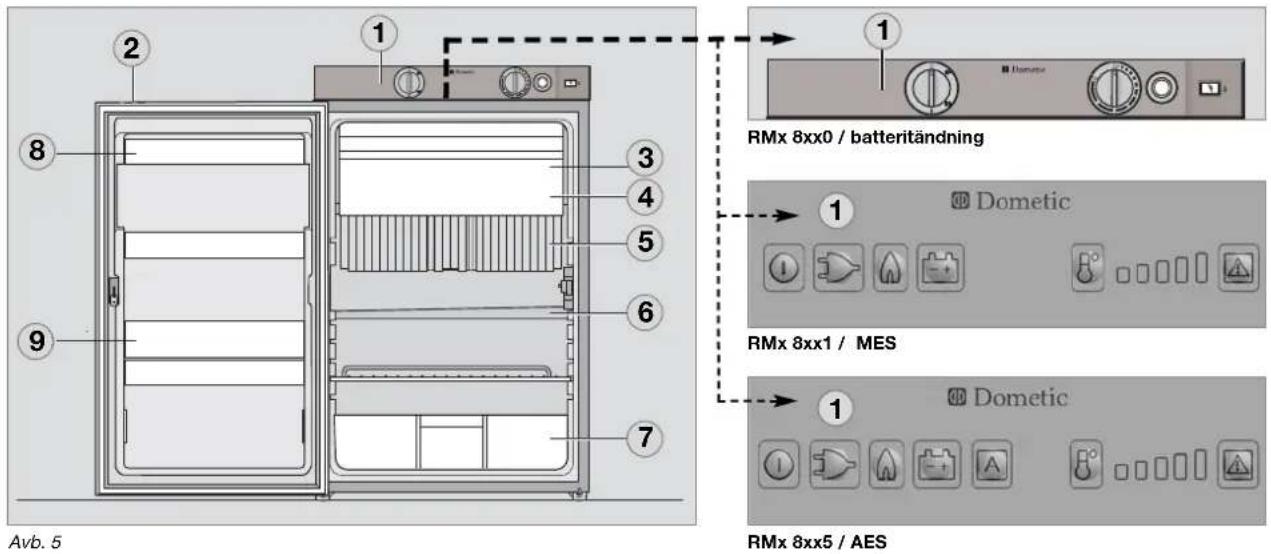

3.4 Förklaring till kylskåpet 14

4.0 Kylskåpets drift 15

4.1 Rengöring 15
4.2 Underhåll 15
4.3 Strömdrift 15
4.4 Gasdrift (flytande gas) 16
4.5 Förklaring till manöverorgan 16
4.6 Modeller RM 8xx0 17

4.6.1 Strömdrift 17
4.6.2 Gasdrift 17
4.6.3 Inställning av kylutrymmets temperatur 17
4.7 Modeller RM 8xx1 19
4.7.1 Strömdrift 19
4.7.2 Gasdrift 19
4.7.3 Inställning av kylutrymmets temperatur 19
4.8 Modeller RM 8xx5 19
4.8.1 Manuell drift 19
4.8.2 Automatisk drift 20
4.8.3 Inställning av kylutrymmets temperatur 20
4.8.4 Tankningsuppehåll vid drift i automatikläget 20
4.8.5 Tillsatsfunktioner (MES och AES) 20

4.9 Autark gasdrift och batterifack som tillval 21
4.9.1 Lägga i / byta batterier 21
4.10 Dörrås 22
4.10.1 Fixera och lossa dörrlåskolven när fordonet står stilla 22
4.11 Belysning 22
4.12 Placering av förvaringshyllor 22
4.13 Uttagbart frostfack 23
4.14 Byte av batteri i tändaren 23

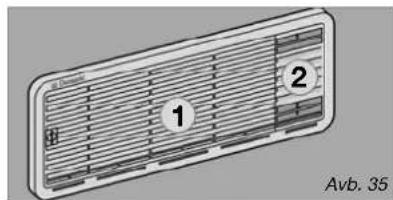

4.15 Drift vid låga utomhustemperaturer 23
4.16 Förvara livsmedel och göra isbitar 24
4.16.1 Förvara livsmedel i kylutrymmet 24
4.16.2 Förvara livsmedel i frostfacket 24

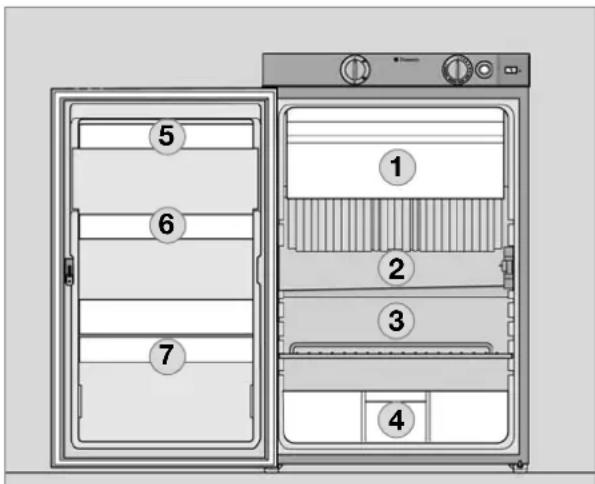

4.16.3 Kylskåpsfack 24
4.16.4 Göra isbitar 25
4.17 Urdrifttagning 25
4.18 Avfrostning 25
4.19 Byte av dekorplåt 26
4.20 Åtgärder vid driftstörningar 27
4.21 Anvisningar till felindikator och felavhjälpning 28
4.21.1 Statusvisningar 28

Dometic

Dometic GmbH

Du har gjort ett utmärkt val som har valt Dometic absorptionskylskåp. Vi är övertygade om att du på alla sätt kommer att bli fullt tillfreds med det nya kylskåpet. Kylskåpet, vilket arbetar ljudlöst, uppfyller höga kvalitetskrav och garanterar effektiv resurs- och energianvändning under hela sin livstid, vid tillverkning, under drift och när den ska kasseras.

1.2 Anvisningar till denna bruksanvisning

Innan du börjar använda kylskåpet ska du läsa denna bruksanvisning noggrant.

Denna bruksanvisning ger dig all nödvändig information om hur man använder kylskåpet korrekt. Uppmärksamma särskilt säkerhet-sanvisningarna. Det är viktigt att följa anvisningarna och handlingsanvisningarna för att varken du själv eller kylskåpet ska komma till skada vid användning. Du måste ha förstått vad du läser innan du vidtar någon åtgärd.

Förvara denna bruksanvisning i närheten av kylskåpet så att den när som helst kan användas. Se till att den inte kommer bort.

1.3 Upphovsskydd

Uppgifterna, texterna och bilderna i denna bruksanvisning är upphovsrättsligt skyddade och faller under immaterialrätterna.

Ingen del av denna bruksanvisning får reproduceras, kopieras eller på annat sätt vidareanvändas utan skriftligt tillstånd från Dometic GmbH, Siegen.

1.4 Förklaring till använda symboler

Varningsinformation

Varningsinformation betecknas av symboler. En kompletterande text förklarar farans allvarlighetsgrad.

Uppmärksamma denna varningsinformation mycket noggrant. På så sätt skyddar du dig själv, andra personer och apparaten mot skador.

FARA!

FARA kännetecknar en omedelbar fara som kan leda till dödsfall eller allvarliga skador om inte de angivna anvisningarna följs.

WARNING!

WARNING kännetecknar en möjlig fara som kan leda till dödsfall eller allvarliga skador om inte de angivna anvisningarna följs.

SE UPP!

SE UPP kännetecknar en möjlig fara som kan leda till lättare eller medelsvåra skador om inte de angivna anvisningarna följs.

SE UPP!

SE UPP utan säkerhetssymbol kännetecknar en möjlig fara som kan leda till skador på apparaten om inte de angivna anvisningarna följs.

Information

INFORMATION ger dig kompletterande och användbar information om hur du ska använda ditt kylskåp.

Miljöinformation

Miljöinformation ger dig användbar information om energisparning och kassering av apparaten.

1.5 Garanti

Garantiåtaganden sköts enligt EU-riktlinje 44/1999/CE och enligt normala villkor för aktuellt land. I garantifall, kontakta handlaren.

Eventuell skada orsakad av felaktig användning täcks inte av garantin. Garantin täcker inte modifieringar av apparaten eller om man inte använder originalreservdelar från Dometic. Garantin gäller inte heller om installations- och bruksanvisningen inte följs, och inget ansvar kan då utkrävas.

1.6 Ansvarsbegränsning

Alla uppgifter och all information i denna bruksanvisning har framställts under iakttagande av gällande normer och föreskrifter samt i enlighet med den senaste tekniska utvecklingsnivån. Dometic förbehåller sig rätten att när som helst utföra ändringar på produkten som motiveras genom produktens förbättring och säkerhet.

Dometic frånsäger sig allt ansvar vid skador som uppstår när:

■bruksanvisningen inte följs
■apparaten inte används föreskriftsenligt
■ icke originalreservdelar används
■förändringar och ingrepp i apparaten genomförts.

1.7 Kundservice

Du kan hitta auktoriserade kundtjänstställen via telefonnumren i EuroService Network - häftet, som medföljer varje kylskåp. Du kan även hitta kundtjänstpartnern i din närhet på Internet på www.dometic.com.

Vid kontakt med kundservice ska man uppge modellnummer, produkt- och serienummer till-sammans med MLC-koden, om sådan finns! Du hittar denna information på typskylten inuti kylskåpet. Vi rekommenderar att du för in dessa uppgifter i det avsedda fältet på titelsidan av dessa anvisningar.

1.8 Reservdelar

Delar kan beställas över hela Europa från vår kundservice.

Vid kontakt med vår kundservice ska man uppge modell och produktnummer! Du hittar denna information på typskylten inuti kylskåpet.

1.9 Miljöinformation

Ammoniak (en naturlig förening av väte och kväve) används som kylmedel i kylenheten. Det för ozonlagret ofarliga cyklopentan används som drivmedel vid tillverkning av polyuretan-isoleringen.

1.9.1 Avfallshantering

För att garantera återvinning av användbart emballage, ska detta lämnas till det normala lokala insamlingssystemet. Apparaten ska överlämnas till ett lämpligt avfallsföretag som garanterar återanvändning av användbara komponenter och korrekt hantering av resterande delar. För miljövänlig dränering av kylmedel från alla absorptionskylskåp ska man vända sig till en lämplig avfallsanläggning.

Batterier får inte kastas i hushållssoporna. Lämna in använda batterier till handlaren eller en sopstation.

1.9.2 Energispartips

Vid en genomsnittlig omgivande temperatur på 25°C räcker det att köra kylskåpet med termostaten i mittläget.
- Om möjligt, sätt endast in livsmedel som är nerkylda i förväg.
Kylskåpet får inte utsätts för direkt solljus eller en annan värmekälla (t.ex. värmeaggregat)
Se till att luftcirkulationen från kylskåpsaggregatet inte hindras.
■Fördela hyllorna jämnt i kylutrymmet för att utnyttja energin så effektivt som möjligt.
För att inte förhindra den interna luftcirkulationen får förvaringshyllorna och facken inte överfyllas.

Håll ett avständ (ca 10 mm) mellan kylvarorna och efterförångaren ("kylflänsar").
■Regelbunden avfrostning sparar energi (se Avfrostning).
- Öppna endast kylskåpsdörren under en kort tid när varor tas ut.
■Starta kylskåpet cirka 12 timmar innan det fylls.

1.10 Konformitetsförklaring

Aktuell "Försäkran om överensstämmelse" kan även erhållas direkt av Dometic GmbH, Siegen.

2.1 Föreskriftsenlig användning

Kylskåpet är konstruerat för installation i fri- tidsfordon som husvagnar eller husbilar. Apparaten har certifierats för denna använd- ning enligt EU:s gasriktlinje.

Använd kylskåpet uteslutande till att kyla och lagra livsmedel.

WARNING!

Kylskåpet lämpar sig inte för fackmässig förvaring av läkemedel.

Följ här anvisningarna på läkemedlets bipacksedel.

2.2 Användarens ansvar

Personer som manövrerar kylskåpet måste känna till anvisningarna i denna bruksanvisning och hur man använder det på ett säkert sätt.

Denna produkt får användas av barn som är 8 år och äldre liksom av personer med försämrad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet av och/eller kunskap om produkten, om vederbörande övervakas eller har undervisats om hur produkten används och vilka faror som kan uppstå till följd av detta. Barn får inte leka med produkten. Barn får inte rengöra eller underhålla produkten.

[EN 60335-2-24, 7.12]

2.3 Skydda barnen efter det att apparaten kasserats

WARNING!

När kylskåpet kasseras, ska alla dörrar på kylskåpet tas bort och förvaringshyllorna lämnas kvar på plats i kylskåpet. Detta förhindrar ofrivillig instängning och kvävning.

2.4 Arbete på och kontroll av kylskåpet

WARNING!

Arbete med gas-, avgasutsugs- och elektriska komponenter får endast utföras av auktoriserad fackpersonal.

Icke fackmässiga åtgärder kan leda till allvarliga sak- och/eller personskador.

FARA!

Använd aldrig öppen låga för att kontrollera om gasförande komponenter och ledningar är otäta!

Det råder brand- eller explosionsfara.

WARNING!

Öppna aldrig absorbatoraggregatet! Det står under högt tryck.

Det råder fara för personskador!

2.5 Kylmedelsinformation

Ammoniak används som kylmedel.

Detta är en naturlig förening som också används i rengöringsmedel i hushållet (1 liter salmiakrengöringsmedel innehåller upp till 200g ammoniak - ungefär dubbelt så mycket som används i kylskåpet). Natriumkromat används som korrosionsskydd (1,8 viktprocent av lösningsmedlet).

Om du känner ammoniaklukt :

WARNING!

■ Stäng av apparaten.
- Öppna alla fönster och dörrar för att säkerställa att rummet ventileras.
Lämna rummet.
■ Informera auktoriserad kundservice hos Dometics.

2.6 Apparater med elektronik (MES/AES)

Fordonstillverkaren använder ofta ett så kallat batterihanteringssystem som i släpvagnsdrift försörjer husvagnen med en kontinuerlig spänning.

Om fordon + släpvagn står stilla med avstängd motor i mer än 30 minuter stänger batterihanteringssystemet automatiskt av den kontinuerliga plusförsörjningen till husvagnen (för att förhindra att batteriet laddas ur). Kylskåp med elektronisk kontroll (MES/AES) är då inte i drift.

Kontrollera om ditt tågfordon förfogar över ett batterimanagementsystem.

För att använda MES/AES-kylskåp måste en kontinuerlig 12 V-spänningsförsörjning garanteras.

Driftstrycket hos tryckreduceraren i gasanläggningen måste absolut överensstämma med det värde som anges på kylskåpets typskylt. Jämför driftstryckets värde på typskylten med värdet på gastubens tryckvakt.

Alla Dometic-kylskåp är utrustade för ett anslutningstryck på 30 mbar. Använd Truma-förtrycksregulator VDR 50/30 vid en anslutning till en 50 mbar-anläggning.

WARNING!

Det är inte tillåtet att driva apparaten med gas

på bensinstationer
på färjor och på biltåg
medan husvagnen/husbilen transporteras med ett transport- eller bärgningsfordon.

Det råder brandfara!

Stäng av apparaten.

Om du känner gaslukt :

• Öppna alla fönster och lämna rummet.
  Aktivera inga elektriska anordningar och undvik att använda öppna lågor.
  ■ Stäng gasflaskventilen och håll den stängd tills felet har upphävts.
  ■Rådgör med auktoriserad fackpersonal*.

\* auktoriserad fackpersonal

Auktoriserad fackpersonal är erkända sakkunniga personer som tack vare deras utbildning och kunskaper kan garantera att kontrollen sker på ett riktigt sätt.

2.8 Säkerhetsanvisningar för förvaring av livsmedel

Det finns inte någon typ av kylutrustning som kan förbättra kvaliteten på livsmedel. Maximalt kan den vid tidpunkten för förvaringen upprätthålla kvaliteten på livsmedlet under en kortare period.

Tänk på följande särskilda förutsättningar när livsmedel förvaras i ett kylskåp som är inbyggt i ett fordon :

■ Förändringar orsakade av klimatet, som exempelvis temperaturförändringar.

Hög inomhustemperatur när fordonet står låst och parkerat och utsätts för direkt solljus (möjlig temperatur upp till 50°C).

■Kylskåp inbyggt bakom ett fönster och direkt solljus.

■ Alltför snfig förvaring av varor strax efter det att apparaten har tagits i drift

■Användning av kylskåpet under färden med energikälla 12V-.

Variationer i spänningsförsörjningen på parkeringsplatsen vid användning av energityp 230 V\~.

Schema

Vid dessa speciella förhållanden kan kylskåpet inte garantera den nödvändiga temperatur som krävs för livsmedel som snfigt blir dåliga.

Till varor som snfigt blir dåliga hör alla produkter med angivet utgångsdatum och en lägsta förvaringstemperatur på +4°C eller mindre, speciellt kött, fågel, fisk, korv, färdigprodukter.

Förvaring av livsmedel :

Råa och kokade varor ska förpackas separat (t.ex. i behållare, aluminiumfolie eller liknande.
■ Omslagsförpackningar på enskilda förpackningar får endast avlägsnas om alla nödvändiga uppgifter, som exempelvis utgångsdatum, finns utsatta på de enskilda förpackningarna.
■ Uppmärksamma anvisningarna och beskrivningarna beträffande förfallodatumet på varornas omslagsförpackningar.
■ Kylda varor får inte befinna sig utanför kylskåpet alltför länge.
■Livsmedel med kortast förfallodatum ska stå längst fram.
■Paketera om rester och ät upp dem så snart som möligt.
■Tvätta händerna före och efter kontakt med livsmedel.
■Rengör kylskåpet invändigt regelbundet. Uppmärksamma avsnitt Rengöring i den här bruksanvisningen

i

Omgivningssituationen påverkar aggregatets effektivitet. Välj mellanläge vid omgivnings-temperaturer mellan +15°C och +25°C (jmf. Inställning av kylutrymmets temperatur). Då arbetar aggregatet i sitt optimala effektivitet-sområde.

DOMETIC-kylskåp arbetar enligt absorptionsprincipen. Fysikaliskt betingat reagerar ett absorptionssystem långsamt på förändringar i termostaten, vid köldförlust när kylskåpsdörren öppnas eller när man sätter in matvaror i kylen. Kylskåpen uppfyller effektivitetskralen för klimatklass SN enligt EN/ISO 7371 vid en omgivande temperatur på mellan +10°C och +32°C.

Kall luft kan påverka aggregatets prestation negativt. Montera vinterskydden om du vid låga utomhustemperaturer fastställer en kyleffektförlust(s. Drift vid låga utomhus-temperature). Vid omgivande temperaturer på över +32°C under längre perioder rekommenderas installation av Dometics extraventilator (art.-nr 241 2985 - 01).

3.0 Modellbeskrivning

3.1 Modellbeteckning

Exempel:

0

manuellt energival + manuell tändning (batteritändning)

1

manuellt energival, automatisk tändning (MES)

5

automatiskt och manuellt energival, automat. tändning (AES)

3.2 Kylskåpets typskylt

Du hittar kylskåpets typskylt inuti kylskåpet. På den står alla viktiga uppgifter till kylskåpet. Där står modellbeteckningen, produktnumret och serienumret. Dessa uppgifter behöver du alltid när du kontaktar kundtjänst eller vid beställning av reservdelar.

Dometic MOD. NO. RM 8501 1 PROD. NO. 00921087908 LC 00 SER. NO. 12600008 3 TYPE C 40/110 CLIMATE CLASS SN KU1057C0948 BRUTTOINHALT 100 I VERDAMPFERFACH 9 I NUTZINHALT 96 I TOTAL CAP. 106 I FREEZER COMP. 0 I USEFUL CAP. 102 I VOLUME BRUT VOLUME COMPT BT VOLUME NET ~ 200 - 240V / 125 W LPG Qn: 0,252 kW (R$) = 12 W ft: 18,3 g/n 4 5 I3+ 28-30/37 I3B/P 28-30 mbar I3P 37 CE 0063 BL3214 G30, G31 p = 30/37 mbar ABSORBER NHs = 115 g Na2 CrO4 = 7,0 g p max = 35 bar 11 CE 0085 091654 AP Z 660 MADE IN GERMANY 00085136817 Exempel Avb. 1

1 Modellnummer
2 Produktnummer
3 Serienummer
4 Elektriska anslutningsvärden
5 Gastryck

3.3 Tekniska data

Tekniska data / Modeller med välvd dörr

Modell Mätt BruttokapacitetH x B x D (mm) inkl./exkl.Djup inkl. dörr frostfack frostfack nät/batteri				Anslutnings-värdenpå 24h tisk	Förbrukning * Nettovikt Tändningel/gas Piezo automa-
RMS 8400	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg	•
RMS 8401	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg
RMS 8405	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg
RM 8400	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg	•
RM 8401	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg
RM 8405	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg
RMS 8460	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	•
RMS 8461	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8465	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8500	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	•
RMS 8501	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8505	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8550	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg	•
RMS 8551	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RMS 8555	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RM 8500	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg	•
RM 8501	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8505	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8550	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg	•
RM 8551	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RM 8555	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RML 8550	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg	•
RML 8551	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg
RML 8555	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg
RMSL 8500	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg	•
RMSL 8501	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg
RMSL 8505	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg

Vi förbehåller oss rätten att göra tekniska ändringar.
*Medelförbrukning uppmätt vid en genomsnittlig omgivande temperatur på 25°C i enlighet med ISO-standard.

Tekniska data / Modeller med rak dörr

Modell Mätt BruttokapacitetH x B x D (mm) inkl./exkl.Djup inkl. dörr frostfack frostfack nät/batteri				Anslutnings-värdenpå 24h tisk	Förbrukning * Nettovikt Tändningel/gas Piezo automa-
RMS 8500	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	•
RMS 8501	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg		•
RMS 8505	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg		•
RMS 8550	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg	•
RMS 8551	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg		•
RMS 8555	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg		•
RM 8500	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg	•
RM 8501	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg		•
RM 8505	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg		•
RM 8550	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg	•
RM 8551	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg		•
RM 8555	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg		•

3.4 Förklaring till kylskåpet

RMx 8xx0 / batteritändning RMx 8xx1 / MES RMx 8xx5 / AES Avb. 5

1 Manöverorgan
2 Knapp för dörrlås
3 Frostfack (uttagbart)
4 Inläggsgaller (tillval, kan sättas in vid uttaget frysfack)
5 Efterförångare för kylutrymme
6 Smältvattensavloppsränna
7 Grönsaksfack
8 Övre hylla med klaff, inläggsmöjlighet för valfri ägghylla
9 Undre hylla med flaskhållare

Kylskåpet kan drivas med tre energikällor:

Nätspänning (230V)
Likspänning (12V)
■Gas (flytande gas, propan/butan)

Önskad energikälla väljs med energivalsom-kopplaren (batteritändningsmodell) eller energivalsknappen (MES, AES). Apparater med automatiskt energival (AES) har även funktionen "Automatic mode". AES-elektroniken väljer automatiskt energikälla efter en prioritetsordning

i

När apparaten först används kan en viss lukt kännas. Den försvinner efter några timmar. Ventilera rummet väl
■Parkera fordonet vågrätt, särskilt vid idrifttagning och påfyllning av kylskåpet innan resan påbörjas.
■Kylaggregatet går ljudlöst.
Kylskåpet uppnår sin drifttemperatur efter några timmar, medan frostfacket bör bli kallt inom ca en timme.

4.1 Rengöring

Innan du tar kylskåpet i drift rekommenderas att du rengör det in- och utvändigt och att du i fortsättningen regelbundet gör kylskåpet rent.

Använd en mjuk trasa och ljummet vatten med ett milt diskmedel.

Skölj av apparaten med rent vatten och torka noggrant.

Håll smältvattenrännan fri från avlagringar.

För att undvika att materialet förändras:

Använd inte såpa eller hårda slipmedel, eller lutbaserade rengöringsmedel. Låt inte dörrtätningarna komma i kontakt med olja eller fett.

4.2 Underhåll

Enligt tillämpliga bestämmelser ska man observera att gasutrustningen och dess tillhörande avgasutsugssystem ska inspekteras innan de används första gången och därefter vartannat år av ett auktoriserad fackpersonal i överensstämmelse med den europeiska normen EN1949. Ett certifikat ska utfärdas efter en sådan inspektion. Det åligger användaren att se till att en sådan inspektion utförs.
Gasbrännaren ska rengöras vid behov, men minst en gång per år. Vid användning av motorgas (tank eller påfyllningsbara flaskor) förkortas underhållsintervallet till en gång i halvåret eller i kvar-talet. Spara handlingar som styrker utförda underhållsarbeten på kylskåpe.
Arbete på gas- och elektrisk utrustning får endast utföras av behörig fackpersonal.

Det rekommenderas att sådant arbete utförs av ett auktoriserat kundservicecenter.

Vi rekommenderar en service efter det att fordonet under en längre tid inte använts. Kontakta då vår kundservice.

4.3 Strömdrift

12V (ombord-) batterispänning

SE UPP!

12V-driften bör bara användas då motorn går, för att undvika urladdning av fordonets batteri.

230V-försörjning

SE UPP!

Detta drift kan endast väljas där matarspänningen på strömtillförseln överensstämmer med de värden som anges på dataskylten. Avvikande värden kan orsaka skador på apparaten.

4.4 Gasdrift (flytande gas)

Kylskåpet måste drivas med flytande gas (propan eller butan) inte med naturgas eller stadsgas).
■ Om man använder motorgas ska man tänka på att brännaren, pga. det sätt som gasen förbränns på, måste rengöras oftare (2 - 3 gånger om året rekommenderas).
- Europa är det tillåtet med gasdrift medan man kör om fordonets gasinstallation är utrustad med en slängbrottssäkring. Man måste följa de nationella bestämmelserna i respektive land.
På ca 1000 m ö.h. kan fysikaliskt betingade störningar uppträda när man tänder gase (detta är inget funktionsfel!).
När kylskåpet används första gången, och efter byte av gasflaska, kan gasrören innehålla luft. Kör kylskåpet eller eventuella andra gasapparater (t.ex. spis) ett litet tag för att få bort luften i gasrören. Gasen tänds då utan fördröjning.
- Alla kylskåp med manuell tändning är utrustade med automatisk flamvakt, vilken automatiskt stänger av gastillförseln cirka 30 sekunder efter det att lågan slocknat.

WARNING!

På och i närheten av bensinstationer är gasdrift alltid förbjuden!

• Öppna ventilen på gastuben.
• Öppna avstängningsventilen till kylskåpets gastillförsel.

4.5 Förklaring till manöverorgan

INFORMATION!

Följ den beskrivning som passar DIN modell.

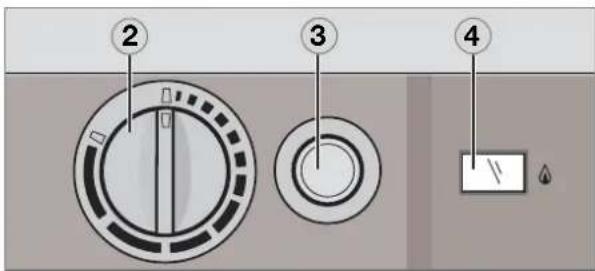

Manuellt energival / manuell tändning, batteritändning (RM 8xx0):

1= Kontaktor/energivalsomkopplare
2= Temperaturregulator
3= Batteritändning (gas)
4 Flamindikator (galvanometer)

Av 230V~ 1 12V- Gas

Avb. 6

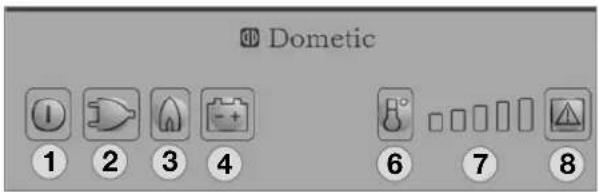

Manuellt energival / automatisk tändning MES (RM 8xx1) :

Dometic 1 2 3 4 6 7 8

Avb. 8

1 = Knapp PÅ/AV
2 = Energivalknapp 230V\~
3 = Energivalknapp GAS
4 = Energivalknapp 12V-
6 = Temperaturnivåknapp
7 = Temperaturnivåvisning
8 = LED Störning/Reset-knapp GAS-STÖRNING

Påsättning/avstängning

■Påsättning med knapp (1), tryck i 2 sek.
■Avstängning med knapp (1), tryck i > 2 sek.

■Urval "Nätspänning" med knapp (2)
■Ställ in temperaturnivåer med knapp (6)

Drift med (ombord-) batterispänning (12V-)

■Urval "Batterispänning" med knapp (4)
■ Ställ in temperaturnivåer med knapp (6)

Drift med GAS

■Urval "Gas" med knapp (3)
■ Ställ in temperaturnivåer med knapp (6)

Automatiskt energival / automatisk tändning AES (RM 8xx5) :

Dometic 1 2 3 4 5 6 8 7

Avb. 9

1 = Knapp PÅ/AV
2 = Energivalknapp 230V\~
3 = Energivalknapp GAS
4 = Energivalknapp 12V-
5 = Valknapp "AUTOMATISK"
6 = Temperaturnivåknapp
7 = Temperaturnivåvisning
8 = LED Störning/Reset-knapp GAS-STÖRNING

Påsättning/avstängning

■Påsättning med knapp (1), tryck i 2 sek.
■Avstängning med knapp (1), tryck i > 2 sek.

Manuell drift

■Urval av energikälla med knapp (2, 3, 4)
■ Ställ in temperaturnivåer med knapp (6)

Automatisk drift

■ Omkoppling till "Automatisk" med knapp (5) Automatiskt energival (efter tillgänglighet):
1.) Solenergi (12V-)
2.) 230V\~
3.) 12V-
4.) Flytande gas

■ Ställ in temperaturnivåer med knapp (6)

4.6 Modeller RM 8xx0

Apparater med batteritändning (manuellt energival)

4.6.1 Strömdrift

För att sätta på apparaten vrider man energivalsomkopplare (1) till höger till läge:

för 230V-drift,

för 12V-drift.

4.6.2 Gasdrift (flytande gas)

1

Avb. 12

2

Avb. 13

1. Sätt vridvalsomkopplare (1) i läge

1. Vrid temperaturnivåregulator (2) åt höger och tryck in den. Håll regulatorn intryckt.

1. Tryck därefter på betjäningsknapp (3) till batteritändningen och håll den intryckt. Tändningen sker automatiskt.
2. Galvanometerns visare (4) vandrar till det gröna området när flamman har tänts. Kylskåpet är påslaget. Håll vridknapp (2) intryckt i ytterligare ca 15 sekunder och släpp den sedan.

4.6.3 Inställning av kylutrymmets temperatur

2 A

Avb. 15

Med vridknapp (2) kan man välja temperatur i kylutrymmet.

Skalan börjar med positionen MIN (smal balk = varmaste temperatur) och går till positionen MAX (bred balk = kallaste temperatur).

Tänk på att temperaturnivåerna inte är tillordnade några absoluta temperaturvärden.

i

Välj mellanläge (A) vid omgivningstemperaturer mellan +15°C och +25°C. Då arbetar aggregatet i sitt optimala effektivitetsområde.
■ 12V drift: Kylskåpet körs utan termosta-treglering kontinuerlig drift).

4.7 Modeller RM 8xx1

MES-apparater (manuellt energival)

4.7.1 Strömdrift

① ② ③ ④

Avb. 16

För att sätta på apparaten trycker man på knapp (1) i ca. 2 sekunder.

Kylskåpet startar med den senast valda energikällan.

230V-drift :

Tryck på knappen (2):

12V-drift :

Tryck på knappen (4):

4.7.2 Gasdrift

① ③

Avb. 17

Gasdrift :

Tryck på knappen (3):

Tändningen sker automatiskt med en tändautomat.

Flamman slocknar när den inställda kylutrymmestemperaturen har nätts och tänds på nytt när kylutrymmestemperaturen åter stiger. Om flamman inte brinner efter det första tändningsförsöket upprepar tändautomaten tändningen (längd 30 sek.) två gånger med ett avständ på 2 minuter. Om flamman inte brinner efter det visas en störning.

4.7.3 Inställning av kylutrymmets temperatur

6 7

Avb. 18

Med knapp (6) kan man välja temperatur i kylutrymmet.

LED-indikatorer (7) motsvarande den inställda temperaturen tänds.

Skalan börjar med MIN-läget vid den nedre LED-indikatorn (liten balk = varmaste temperatur) och sträcker sig upp till MAX-läget vid den övre LED-indikatorn (stor balk = kallaste temperatur). Tänk på att temperaturnivåerna inte är tillordnade några absoluta temperaturvärden.

4.8 Modeller RM 8xx5

AES-apparater (manuellt och automatiskt energival)

4.8.1 Manuell drift

För att sätta på apparaten trycker man på knapp (1) i ca. 2 sekunder.

Kylskåpet startar med den senast valda energikällan.

230V-drift :

Tryck på knappen (2):

12V-drift :

Tryck på knappen (4) :

Gasdift :

Tryck på knappen (3):

4.8.2 Automatisk drift

1 5

Avb. 20

För att sätta på apparaten trycker man på knapp (1) i ca. 2 sekunder.

Kylskåpet startar med den senast valda energikällan.

Automatisk drift :

Omkoppling till "Automatisk" med knapp (5): A

Elektroniken väljer efter påslagning automatiskt mellan de tre möjliga energikällorna 230V - 12V - flytande gas. Styrelektroniken ser automatiskt till att kylskåpet förses med energi från den mest gynnsamma energikällan.

Prioritetsordning: 1.) Solenergi (12V-)

2.) 230V\~
3.) 12V-
4.) Flytande gas

När det finns tillräckligt med nätspänning (>195V), väljs denna energikälla i första hand. Om en solcellsanläggning finns installerad, som kan försörja kylskåpet med energi, så har 12V-försörjning via solcellsanläggningen högst prioritet.

12V-driften är annars endast aktiv när motorn är påslagen.

Från styrelektroniken väljs enligt prioritetsordningen GAS som energikälla först om ingen av de båda elektriska energikällorna står till förfogande.

Man kan när som helst byta till manuellt val av energikälla.

4.8.3 Inställning av kylutrymmets temperatur

se Pkt. 4.7.3 Inställning av kylutrymmets temperatur

4.8.4 Tankningsuppehåll vid drift i automatikläget

För att undvika en oönskad omkoppling till gasdrift under tankning, startar elektroniken kylskåpets gasdrift först 15 minuter efter det att motorn stängts av. Under denna tid är apparaten i driftberedskap ("stand-by").

LED-indikatorn för temperaturnivå lyser då inte, medan alla andra visningar förblir aktiva.

WARNING!

På och i närheten av bensinstationer är drift med öppen låga förbjuden.

Om tankningsuppehållet skulle vara längre än 15 minuter måste kylskåpet stängas av, eller ställas in på en annan energikälla.

4.8.5 Tillsatsfunktioner (MES och AES)

■LED-indikatorns ljusstyrka minskar efter några sekunder om man inte fortsätter trycka på knapparna. Om man trycker på en knapp tänds indikatorn på nytt. Tryck en gång till för att aktivera önskad funktion.
■ Störningar visas genom att störningsindikatorn blinkar.
■ Om dörren står öppen för länge (längre än 2 minuter) ljuder en akustisk varningssignal (pulserande pipton).
■ Om den elektroniska styrningen känner av en störning ljuder en akustisk varningssignal (pulserande pipton). Samtidigt blinkar indikatorn (se punkt Anvisningar till felindikator och felavhjälpning).

4.9 Autark gasdrift och batteri- fack som tillval

För modellvariant RM 8xx1 (apparater med elektronik) finns ett batterifack som tillval (1) i elektronikhuset för intern (självförsörjande) spänningsförsörjning av elektroniken (tillval).

Så länge 12V-likspänningsförsörjningen ombord är aktiv kan alla driftlägen väljas. Batterifacket är avstängt.

Om 12V-likspänningsförsörjningen ombord saknas eller om spänningsförsörjningen bryts under drift kopplar elektroniken automatiskt om till den apparatinterna (batteri-) spänningen.

Kylskåpet kan nu endast drivas i gasläget.

I drift med apparatinterna batterier är alla LED-indikatorer med undantag för GAS-LED av. GAS-LED blinkar med 15 sekunders mellan-rum.

Om man trycker på en knapp tänds dessutom LED-indikatorerna för temperaturnivå (7, Avb. 8).

Om den apparatinterna batterispänningen är för låg ljuder en akustisk signal (pipton) med 15 sekunders mellanrum. Byt då ut batterierna i batterifacket.

4.9.1 Lägga i / byta batterier

Stäng av kylskåpet, enligt beskrivning under punkt Urdrifttagning.

Ta ut urladdade batterier.
■ Byt ut batterierna helt.
■ Blanda inte olika batterityper.
Tänk på polariteten!
■ Anslut inte batterier som inte är upp laddningsbara till laddaren.
Ta ut de uppladdningsbara batterierna ur batterifacket innan de laddas upp.
■ Undvik kortslutningar på kontakterna i batterifacket!
Ta ut batterierna ur batterifacket om kylskåpet inte används under en längre tid.

Skydda miljön

Batterier får inte kastas i hushållssoporna. Lämna in använda batterier till handlaren eller en sopstation.

4.10 Dörrlås

SE UPP!

Stäng och lås alltid kylskåpsdörren innan körning!

Öppna dörren genom att trycka på låsknappen och dra upp den (se Avb. 24).

Stäng dörren igen genom att trycka igen den. Du hör hur låset går i lås.

När fordonet står stilla kan låshaken fixeras på så sätt att dörren lättare kan öppnas (se Avb. 26-27).

4.10.1 Fixera och lossa dörrlåskolven när fordonet står stilla

Om fordonet ställs på en ställplats för en längre tid kan dörrens låshake klämmas fast med en regel. Dörren kan nu öppnas manuellt utan att trycka på låsknappen.

Innerbelysningen styrs via en dörrkontakt. Om dörren står öppen längre än 2 minuter ljuder en akustisk varningssignal (pulserande pip- ton).

Undantag: modeller med batteritändare.

Om det förekommer en störning, tag kontakt med behörig Dometic kundservice.

4.12 Placering av förvaringshyllor

Förvaringshyllorna kan tas ut genom att lyfta dem lite och dra ut dem ur löpskenorna. De kan placeras efter eget önskemål.

4.13 Uttagbart frostfack

① ② ③ Avb. 32

För att utöka kylutrymmet kan man ta ut frostfacket.

1. Haka ur frostfacket på båda sidorna.
2. Dra ut frostfacket.

Förvara frostfacket på en plats där det inte kan komma till skada.

Om man tar ut frostfacket får man plats med ytterligare en förvaringshylla (3).

4.14 Byte av batteri i tändaren

Apparater med batteritändning (RM 8xx0)

1 1

Avb. 33

Vrid hättan på betjäningsknappen (1) ca 90° åt vänster med hjälp av en skruvdragare. När man dragit ut hättan kan batteriet (2) (1,5 V AAA/R3/ Micro) tas ut och bytas ut.

Beakta polningen!

4.15 Drift vid låga utomhus- temperaturer

Kontrollera regelbundet att inte ventilations-gallren (1) och avgasutsugssystemet (2) är täckta av snö, blad eller dylikt.

Kall luft kan påverka aggregatets prestation negativt. Montera vinterskydden (3) om du vid låga utomhustemperaturer fastställer en kyleffektförlust. Aggregatet skyddas på så sätt mot kall luft.

Ventilationsgaller LS100

1 2 Avb. 35

Ventilationsgaller LS200 + vinterskydd

3 Avb. 36

SE UPP!

Kylskåp med en kapacitet upp till 130 l. Montera inte det övre vinterskyddet under gasdrift.

* se Tekniska data eller uppgifterna på typskylten

Montera fast båda vinterskydden när fordonet är ur drift en längre tid eller när fordonet rengörs utvändigt.

Följande ventilationsgallerkombinationer kan installeras i fordonet. LS 100 och LS 200 eller två gånger LS 200 för kylskåp med en kapacitet upp till 130 l; två gånger LS 300 (utan bild) för kylskåp med en kapacitet upp till 130 liter.

Beakta detta vid köp av vinterskydd.

För ventilationsgaller LS 300 erbjuder Dometic vintersats EWS 300 som används vid mycket låga temperaturer från +5 °C till -30 °C.

4.16 Förvara livsmedel och göra isbitar

4.16.1 Förvara livsmedel i kylutrymmet

■Ta kylskåpet i drift ca 12 timmar innan det börjar användas.
Lägg alltid in varor som redan är kylda. Var redan vid inköp och transport noggrann att varorna är ordentligt nedkylda. Använd kylväskor.
- Öppna endast kylskåpsdörren under en kort tid när varor tas ut.
■ Varor ska förvaras förpackade, helst i slutna förpackningar, aluminiumfolie eller dylikt och separat från varandra för att förhindra uttorkning och luktbildning.
Låt uppvärmda varor svalna före de ställs in i kylskåpet.
■ Varor som kan avge lättflyktiga eller brännbara gaser får inte förvaras i kylskåpet.
För att inte förhindra den interna luftcirkulationen får förvaringshyllorna och facken inte överfyllas.
Håll ett avstånd (ca 10 mm) mellan kylvarorna och efterförångaren ("kylflänsar").
Kylskåpet får inte utsättas för direkt solljus. Uppmärksamma att temperaturen inne i ett låst fordon stiger kraftigt vid solljus. Detta kan ha en negativ inverkan på kylskåpet.
Se till att luftcirkulationen från kylskåpsaggregatet inte hindras. Ventilationsgallren får inte blockeras.

4.16.2 Förvara livsmedel i frostfacket

■ Kolsyrehaltiga drycker får inte förvaras i frostfacket.
■Frostfacket är lämpat för tillverkning av istärningar och kortfristig förvaring av djupfrysta livsmedel. Det är inte lämpat för infrysning av livsmedel.

Vid lägre omgivande rumstemperaturer än +10°C kan temperaturen i frostfacket inte regleras jämnt, om kylskåpet utsätts för dessa temperaturer under en längre tid. Detta kan då leda till att temperaturen stiger i frostfacket och att matvarorna tinar.

4.16.3 Kylskåpsfack

① ② ③ ④ ⑤ ⑥ ⑦

Avb. 37

1 Frostfacket : redan frusna varor (djupfrysta varor)
② Mellersta packet: mjölkprodukter, tillagade maträtter
3 Undre facet: kött, fisk, varor för upptining
4 Grönsaksfacket: sallad, grönsaker, frukt
⑤ Övre dörrhyllan: ägg, smör
6 Mellersta dörrhyllan: burkar, dressing, ketchup, sylt
7 Undre dörrhyllan (dryckesfack): drycker i flaskor eller påsar

4.16.4 Göra isbitar

Isbitar fryses bäst över natt. Nattetid har kylskåpet utsätts kylskåpet för lägre belastning och enheten har mer reserver.

1. Fyll islådan med dricksvatten.

Använd endast dricksvatten!

4.17 Urdrifttagning

1

Avb. 40

2 I

Avb. 41

På batteritändningsmodeller sätter man energivalsomkopplare (1) på läge "AV". Apparaten är avstängd (Avb. 40).

■ MES- och AES-modeller stängs av med knappen (2) Håll knappen (2) intryckt i 3 sekunder. Indikatorn slocknar och apparaten är helt avstängd (Avb. 41).

Haka ur låsanordningen till dörrlåset genom att trycka in den och skjuta den framåt. Om dörren nu stängs är kylskåpet ändå öppet en liten spalt för att undvika mögelbildning
- Om kylskåpet ska tas ur drift för en längre period, ska avstängningsventilen i vagnen och ventilen på gastuben stängas.

4.18 Avfrostning

Med tiden bildas det is på kylflänsarna inne i kylskåpet. Det kan hända att det bildas mer is på ena sidan. Det betyder inte att det är något fel på frostfacket. När islagret är cirka 3 mm tjockt ska kylskåpet frostas av.

■Stäng av kylskåpet, enligt beskrivning under punkt Urdrifttagning.
■Ta ut islådan och alla livsmedel.
Låt kylskåpsdörren stå öppen för att släppa in luft och förhindra mögelbildning.
Torka båda kylfacken torra med en trasa efter avfrostningen (frostfack och kylflänsar är isfria).

Anmärkning: Smältvatten i kylskåpets huvudutrymme samlas i en härför avsedd behållare på kylskåpets baksida. Därifrån avdunstar vattnet. Lägg en handduk i frostfacket och kylutrymmet före avfrostningen för att samla upp det smälta vattnet.

SE UPP!

Islagret får aldrig tas bort med våld, och avfrostningen får inte påskyndas med hjälp av en värmekälla.

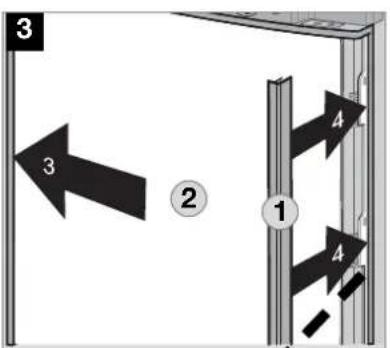

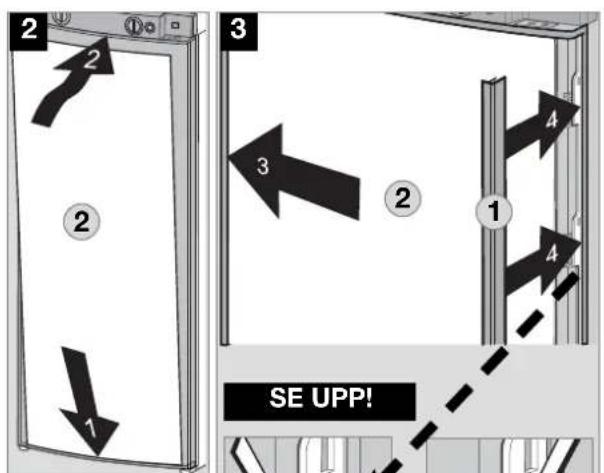

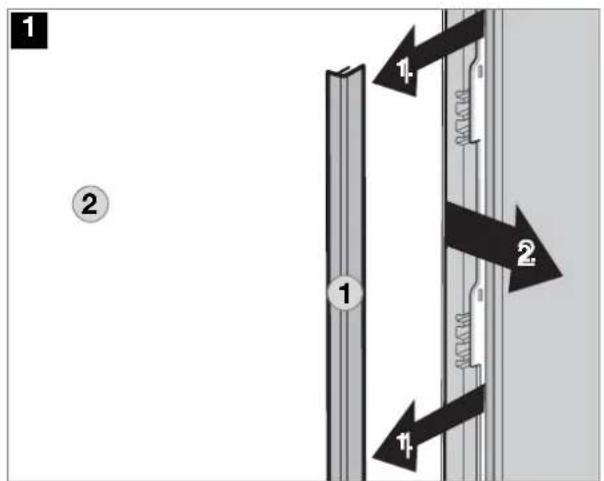

4.19 Byte av dekorplåt

Modeller RMS 84xx, RM 8xxx, RM(S)L 8xxx (med ram)

Dra av sidolist (1) från dörren (listen är ditklämd, inte fastskruvad).
Dra ut dekorplåt (2) ur dörren, sätt i den nya dekorplåten och sätt dit list (1) igen.

1 2 1 2 1

Avb. 44

2 2 2 1 3 2 1 4 4 SE UPP!

Avb. 45

Dekorplåtens mått (med ram) :

RMS 84xx, RM 8xxx

höljets bredd 486 mm

höjdbreddtjocklek

743 +/- 0.5 mm 472.5 +/- 0.5 mm max. 1.7 mm

höljets bredd 523 mm

höjdbreddtjocklek

743 +/- 0.5 mm 508 +/- 0.5 mm max. 1.7 mm

RM(S)L 8xxx

höljets bredd 523 mm

höjdbreddtjocklek

1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1.7 mm

Modeller RMx(L) 8xxx (dekorplåt utan ram)

4.20 Åtgärder vid driftstörningar

Störning: Kylskåpet kyler inte tillräckligt.

Möjlig orsak	Vidtag följande åtgärder
- Kylaggregatet har inte tillräcklig ventilation.- Termostaten är för lågt inställd.- Förångaren har för mycket is.- För mycket varma livsmedel nyligen inlagda.- Apparaten har inte varit i drift länge nog.- Den omgivande temperaturen är för hög.	- Kontrollera att ventilationsgallret inte är blockerat.- Ställ termostaten på ett högre läge.- Kontrollera att kylskåpsdörren är ordentligt stängd.- Låt varm mat svalna innan den sätts in i kylskåpet.- Kontrollera att kylutrymmet är nedkylt efter ca 4-5 timmar.- Avlägsna ventilationsgallret med jämna mellanrum.

Störning: Kylskåpet kyler inte vid gasdrift.

Möjlig orsak	Vidtag följande åtgärder
- Gastuben är tom.- Är den förinställda spärrventilen öppnad?- Finns det luft i ledningen?	- Byt gastub.- Öppna spärrventilen.- Stäng av och starta om kylskåpet. Vid behov, upprepa omstart 3-4 gånger.

Störning: Kylskåpet kyler inte vid 12V-drift.

Möjlig orsak	Vidtag följande åtgärder
- Fordonets säkring defekt.- Batteriet urladdat.- Tändningen är inte på.- Värmeelement defekt (se även törningsindikator).	- Byt säkring.- Kontrollera och ladda batteriet.- Starta motorn.- Informera Dometrics kundservice.

Möjlig orsak Vidtag följande åtgärder

- Fordonets säkring defekt.- Fordonet är inte anslutet till 230V nätet.- AES: Gasdrift trots nätanslutning?- Värmeelement defekt (se även törningsindikator).

- Byt säkring.- Anslut till 230V nätet.- Apparaten kopplar om till gasdrift på grund av för låg nätspänning (kopplar automatiskt tillbaks till 230V-drift).- Informera Dometrics kundservice.

4.21 Anvisningar till felindikator och felavhjälpning

Kylksåp med elektronik (MES, AES) visar fel med indikator- eller displayblinkning.
- Vid störning blinkar samtidigt LED-indikatorn "Störning" (8) till. Vid AES-modeller lju- der ett akustiskt alarm.

Innan auktoriserad kundservice kontaktas ska följande kontrolleras:

■ att instruktionerna i avsnitt Kylskåpets manövrering har följts.
■ att kylskåpet står vägrätt.
■ att det går att köra kylskåpet med en tillgänglig energikälla.

4.21.1 Statusvisningar

1 2 3 4 6 7 8

MES
Avb. 51

1 = Knapp PÅ/AV
2 = Energivalknapp 230V AC
3 = Energivalknapp GAS
4 = Energivalknapp 12V DC

1 2 3 4 5 6 8 7

AES
Avb. 52

5 = Valknapp "AUTOMATISK"
6 = Temperaturnivåknapp
7 = Temperaturnivåvisning
8 = LED Störning/Reset-knapp GAS-STÖRNING

Drift med 12V-försörjning ombord

Indikator		Störning	Åtgärd
	blinka +akustisk signal20 sek.	230V-läge:"230V" ej förefintligt ellerför lågt	Kontrollera nätanslutning, nätspänning, säkring
	blinka +akustisk signal20 sek.	12V-läge:"12V" ej förefintligt ellerför lågt	Kontrollera 12V-anslutning, ombordbatteri, säkringAES: Kontrollera D+ signal
	blinka +akustisk signal20 sek.	GAS/auto-läge:Flamman inte tänd	Kontrollera gasförsörjning (gasflaska, gasventil)Efter att störningen avhjälpts, tryck på knapp
Akustisk signal, i 15sekunder, med 2 minu-ters mellanrum		Innerbelysningen ärpåsatt	Stäng dörrar, kontrollera dörrkontakten
	blinka +akustisk signal20 sek.	230V-läge:230V värmeelementdefekt	Byt ut 230V-värmeelementet,informera kundtjänst
	blinka +akustisk signal20 sek.	12V-läge:12V värmeelementdefekt	Byt ut 12V-värmeelementet,informera kundtjänst
7	blinka	Temperatursensor utankontakt eller defekt	informera kundtjänst
	blinka +akustisksignal 20 sek.	Brännare defekt elleraggregat defekt	Kontrollera brännare, brännarmunstycken och byt utvid behov, informera kundtjänst

Drift med batterier (intern spänningsförsörjning

Indikator	Störning	Åtgård
3 blinkar ljust Flamman inte tänd8		Kontrollera gasförsörjning (gasflaska, gasventil)Efter att störningen avhjälpts, tryck på knapp
3 blinkar ljust7	Brännare defekt eller aggregat defekt	Kontrollera brännare, brännarmunstycken och byt ut vid behov, informera kundtjänst
Akustisk signal, med 15 sekunders mellan-rum	Underspänningsdetekter ing (interna batterier)	Byt ut batterier
Automatisk omkoppling från extern till intern spänningsförsörjning fungerar inte(bortfall av 12V-för-sörjningen ombord för elektronik)	Kylskåp fungerar inte;Gasdrift inte möjlig trots att batterier används.	Stäng av och starta om kylskåpet.Spänningen ombord avbröts när gasdrift startades.Anmärkning: Under tändningen sker ingen automa-tisk omkoppling.

Bruksanvisning

■Slå på med tasten (1), hold inne 2 sek
■Slå av med tasten (1), hold inne > 2 sek

Drift via lysnett (230V\~)

■Slå på med tasten (1), hold inne 2 sek
■Slå av med tasten (1), hold inne > 2 sek

Manuell drift

Du kan när som helst gå tilbake til manuelt valg av energiforsyning.

4.8.4 Tankstopp under drift i automatisk modus

4.19 Skifte av dekorplate

Modeller RMS 84xx, RM 8xxx, RM(S)L 8xxx (Dekorplate med ramme)
