Produkttype	Absorpsjonskjøleskap for fritidskjøretøy (campingvogner, bobil)
Merke	Dometic
Modell	RM 8405
Mål (H x B x D)	821 x 486 x 568 mm
Nettovekt	27 kg
Total brutto kapasitet	90 liter (95 liter med døren fjernet)
Kapasitet for fryserom	8 liter
Energikilder	230 V AC, 12 V DC, flytende gass (propan/butan)
Strømforbruk (230 V)	Omtrent 2,4 kWh/24t
Gassforbruk	Omtrent 270 g/24t
Tilkoblingseffekt (230 V / 12 V)	135 W / 130 W
Tenningstype	Automatisk (AES) med automatisk energivalg
Hovedfunksjoner	Manuell modus (230V, 12V, gass), automatisk modus (AES), temperaturjustering, avtakbart fryserom, innvendig belysning, dørlås, åpen dør signal
Klimaklasse	SN (omgivelsestemperatur fra +10°C til +32°C)
Kjølemiddel	Ammoniakk (NH3), korrosjonshemmer: natriumkromat
Rutinemessig vedlikehold	Rengjøring innvendig med myk klut, lunkent vann og mildt vaskemiddel; avriming når frostlaget når 3 mm
Gassvedlikehold	Inspeksjon av gassinstallasjonen hvert 2. år; rengjøring av brenner minst 1 gang per år (2 til 3 ganger for flytende petroleumsgass)
Sikkerhet	Åpne aldri kjøleenheten (høyt trykk); forbud mot å bruke gass på bensinstasjoner; avriming uten makt eller varmekilde; automatisk gassstopp hvis flammen slukker (manuelle modeller); dørlås påbudt under kjøring
Reservedeler og reparasjonsmuligheter	Deler tilgjengelig via Dometic kundeservice; reparasjoner forbeholdt autorisert fagperson; typeskilt inne i kjøleskapet
Garanti	I samsvar med direktiv 44/1999/EF; garanti bortfaller ved manglende overholdelse av instruksjoner eller ikke-konform bruk
Generell informasjon	Bruksanvisning på 323 sider tilgjengelig på flere språk; kjøleskapet må installeres horisontalt for optimal drift

Ofte stilte spørsmål - RM 8405 DOMETIC

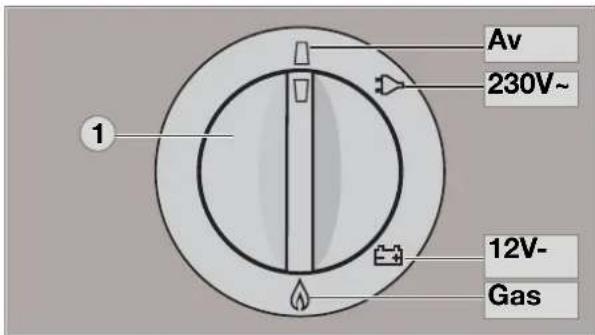

Hvordan slår jeg på kjøleskapet i gassmodus?

For modeller RM 8xx0, drei velgeren til gassposisjonen, trykk inn temperaturjusteringsknappen, og trykk deretter på batteridrevne tenningsknappen. Hold inne til indikatorlampen blir grønn. For automatiske modeller (RM 8xx5), trykk på GAZ-knappen (3) og tenningen skjer automatisk.

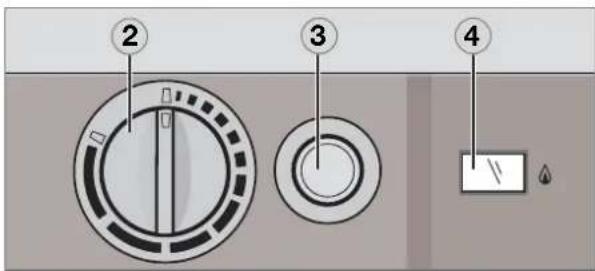

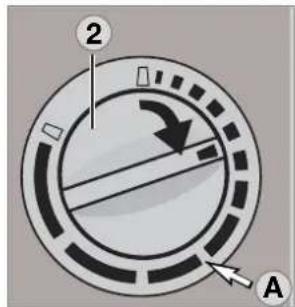

Hvordan justerer jeg temperaturen?

Drei termostatknappen (manuelle modeller) eller bruk temperaturgrenseknappen (6) (elektroniske modeller). Temperaturen justeres fra MIN (varmere) til MAX (kaldere). For en omgivelsestemperatur på 15 til 25 °C, velg midtstilling.

Hva gjør jeg hvis kjøleskapet ikke kjøler tilstrekkelig?

Kontroller ventilasjonen av luftegrillene, øk termostatinnstillingen, sørg for at døren lukker godt, avrim hvis frostlaget overstiger 3 mm, og la maten avkjøles før den plasseres inni.

Hvordan avrimer jeg kjøleskapet?

Slå av apparatet, fjern all mat og isbitbrettet, la døren stå åpen. Bruk aldri skarpe gjenstander eller varmekilde for å fremskynde avrimingen. Etter avriming, tørk av med en tørr klut.

Er det mulig å bruke kjøleskapet i gassmodus mens du kjører?

I Europa er det tillatt hvis kjøretøyets gassinstallasjon er utstyrt med en sikkerhetsanordning mot slangebrudd. Følg nasjonale forskrifter. Det er forbudt på bensinstasjoner, ferger og under transport av kjøretøyet.

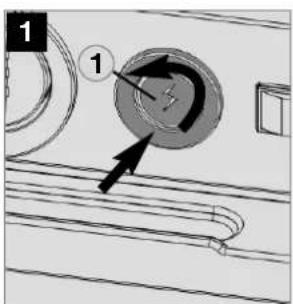

Hvordan bytter jeg batteriene til tenneren (modeller RM 8xx0)?

Drei kontrollknappens hette omtrent 90° mot venstre med en skrutrekker, fjern det brukte batteriet (1,5 V AAA) og sett inn et nytt med riktig polaritet.

Hva gjør jeg ved lukt av ammoniakk?

Koble umiddelbart apparatet fra strømmen, åpne dører og vinduer for å lufte, forlat rommet og kontakt Dometic kundeservice. Ammoniakk er kjølemiddelet, men det er giftig i høye konsentrasjoner.

Hvordan fungerer automatisk AES-modus på RM 8405?

I automatisk modus (knapp 5) velger elektronikken energikilden i prioriteringsrekkefølge: sol (12V), 230V, 12V batteri, gass. Den bytter automatisk hvis en kilde blir utilgjengelig. På bensinstasjon er overgang til gass forsinket med 15 minutter.

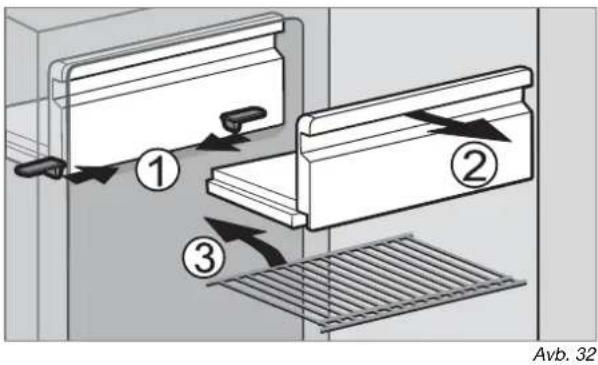

Hvordan fjerner jeg fryserommet?

Lås opp fryserommet på begge sider og ta det ut. Du kan deretter sette inn en ekstra hylle (valgfritt) for å utvide kjølerommet.

Hva er de anbefalte regelmessige vedlikeholdshandlingene?

Rengjør innsiden med en myk klut og lunkent vann tilsatt mildt vaskemiddel. Skyll og tørk. Avrim når frostlaget når 3 mm. Få gassinstallasjonen kontrollert hvert 2. år og rengjør brenneren en gang i året.

BRUKSANVISNING RM 8405 DOMETIC

Der er fare for brand eller eksplosion.

ADVARSEL!

3.0 Modelbeskrivelse 12

1.10 Konformitetserklæring

2.1 Formålsbestemt anvendelse

Der er fare for brand eller eksplosion.

ADVARSEL!

3.0 Modelbeskrivelse

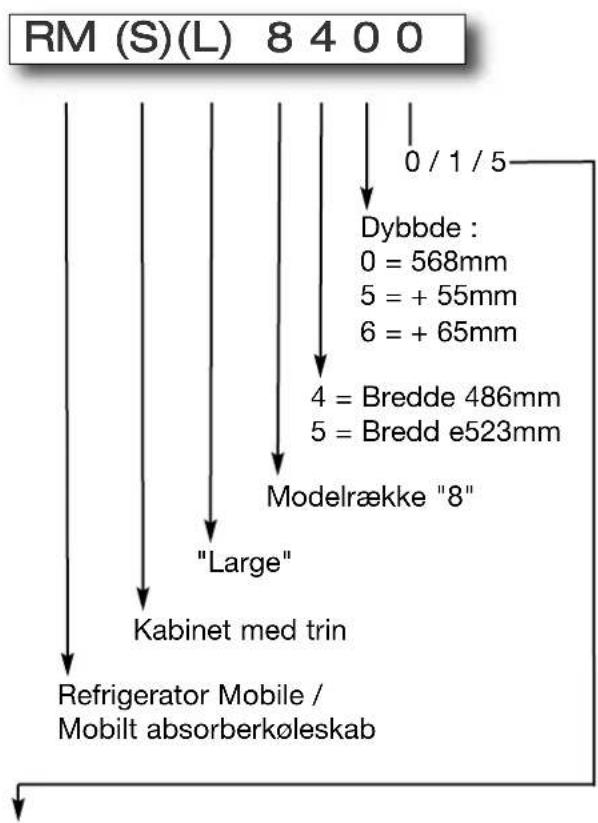

3.1 Modelbetegnelse

Eksempel:

0

1. Fyld isterningbakken med drikkevand.

2. Sæt isterningbakken i frostboksen.

ADVARSEL!

Brug kun drikkevand!

1 = Knappen TIL / FRA
2 = Knap til energivalg 230V AC
3 = Knap til energivalg GAS
4 = Knap til energivalg 12V DC

1 2 3 4 5 6 8 7

AES

Afb. 52

5 = Valgknap "AUTOMATIK"
6 = Knap til temperaturtrin
7 = Indikator til temperaturtrin
8 = LED-fejl / reset-knappen GASFEJL

2.7 Kylskåpsdrift med gas

4.0 Kylskåpets drift

Innan man tar kylskåpet i drift med gasdrift:

Absorpsjonskjøleskap for bobiler

RM 8400 RM 8401 RM 8405 RM 8500 RM 8501 RM 8505 RM 8550 RM 8551 RM 8555

RMS 8400 RMS 8401 RMS 8405 RMS 8460 RMS 8461 RMS 8465 RMS 8500 RMS 8501

RMS 8505 RMS 8550 RMS 8551 RMS 8555 RML 8550 RML 8551 RML 8555 RMSL 8500

RMSL 8501 RMSL 8505

Notieren Sie hier :

Modellnummer ....

Produktnummer ....

Seriennummer ....

Dette apparatet kan benyttes av barn over 8 år og personer med reduserte fysiske, sensoriske eller mentale evner eller personer med manglende erfaringer og/eller kunnskap, hvis de blir overvåket eller har gjennomgått opplæring angående sikker bruk av apparatet og har forstått hvilke farer bruken av apparatet kan medføre. Barn får ikke leke med apparatet. Rengjøring og brukervedlikehold må ikke gjennomføres av barn.

FARE!

Gassførende deler og ledninger må ALDRI tetthetskontrolleres med åpen flamme! Det foreligger fare for brann og eksplosjon.

ADVARSEL!

Drift av kjøleskapet på gass er ikke tillatt

■på bensinstasjoner
på ferger og på biltransporttog
■under transport av bobilen/campingvognen på et transport- eller inntauingskjøretøy.

Brannnfare foreligger!

Slå apparatet av.

Det er av største viktighet at driftstrykket til trykkreduksjonsventilen på gassanlegget er i overensstemmelse med spesifikasjonene på kjøleskapets typeskilt.

Dersom disse verdiene avviker fra hverandre, kan dette føre til skade på apparatet og til at det oppstår en farlig tilstand.

Kjøleskapet er ikke beregnet for fagmessig oppbevaring av medikamenter. Se også informasjonen i pakningsvedlegget til medikamentene.

Forlat oppholdsrommet øyeblikkelig hvis du merker ammoniakklukt. Slå apparatet av først.

Åpne aldri absorpsjonsaggregatet! Det står under høyt trykk.

Det er stor fare for personskade!

Arbeid på gassinstallasjoner, avgassuttrekk og elektriske komponenter må kun utføres av autorisert servicepersonell. Ved ikke fagmessige inngrep kan alvorlige skader på personer eller gjenstander oppstå.

ADVARSEL!

Tenk på barna :

Demonter alltid dørene og la hylleseksjonen forbli i skapet når kjøleskap kasseres. Dette hindrer at noen risikerer å lukke seg inne i skapet og kveles.

Lage isbiter :

Bruk kun drikkevann!

FORSIKTIG!

Kjøleskapsaggregatet blir svært varmt under drift. Beskytt deg selv mot kontakt med varmeførende deler når ventilasjonsgitre er fjernet.

Hvis tilslutningsledningen skulle bli skadet, må den skiftes ut av firmaet Dometic s kundeservice eller av tilsvaren-de kvalifisert personale, for å unngå at det oppstår farer.

Pass alltid på at kjøleskapdøren er lukket og låst før du begynner å kjøre!

FORSIKTIG!

Batteribytte :

Ta ut de utladede batteriene.
■ Skift alle batteriene samtidig.
■Ikke bland forskjellige batterityper.
■Pass på polariteten!
- Ikke prøv å lade opp ikke-oppladbare batterier i en batterilader.
Ta oppladbare batterier ut av batterirommet før lading.
■ Unngå kortslutninger på kontaktene i batterirommet!
Ta batteriene ut av batterirommet dersom kjøleskapet ikke skal brukes over en lengre periode.

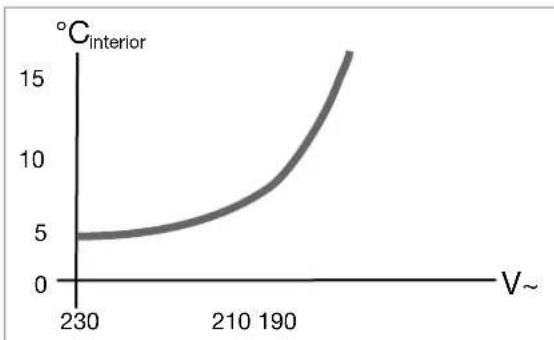

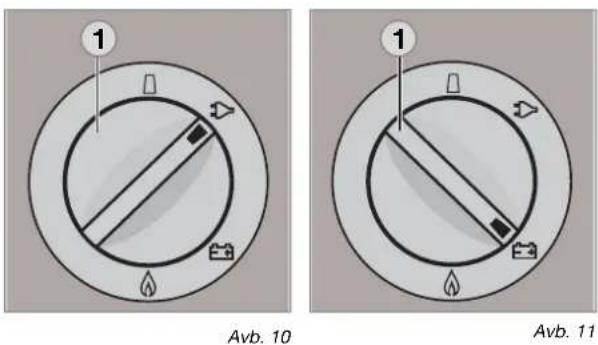

Drift på strøm (230V\~):

Dette alternativet kan kun velges når tilført spenning fra lysnettet stemmer overens med den spesifiserte verdien angitt på dataskiltet. Eventuelle forskjeller i spesifikasjonene kan føre til skade på apparatet!

Avriming:

Rimlaget må aldri forsøkes fjernet med makt eller verktøy, og ingen ekstra varmekilder må brukes til å påskynde tiningen!

Bilvask:

Ikke bruk høytrykksvasker rundt ventilasjonsgitteret under bilvask.

Innholdsfortegnelse

1.0 Generelt 6

1.1 Innledning 6
1.2 Informasjon om denne bruksanvisningen 6
1.3 Opphavsrett 6
1.4 Forklaring til symbolene som er benyttet 6
1.5 Garanti 7
1.6 Ansvarsbegrensning 7
1.7 Kundeservice 7
1.8 Reservedeler 7
1.9 Miljøhensyn 8
1.9.1 Kassering 8
1.9.2 Slik sparer du energi 8
1.10 Samsvarserklæring 8

2.1 Bruk i henhold til bestemmelsene 9
2.2 Brukerens ansvar 9
2.3 Tenk på barna ved kassering av apparatet 9
2.4 Arbeider og kontroller på kjøleskapet 9
2.5 Kjølemiddelinformasjon 10
2.6 Apparater med elektronikk (MES/AES) 10
2.7 Drift av kjøleskapet på gass 10
2.8 Sikkerhetsanvisninger for lagring av matvarer 11

3.0 Modellbeskrivelse 12

3.1 Modellbetegnelse 12
3.2 Typeskilt på kjøleskapet 12
3.3 Tekniske spesifikasjoner 13

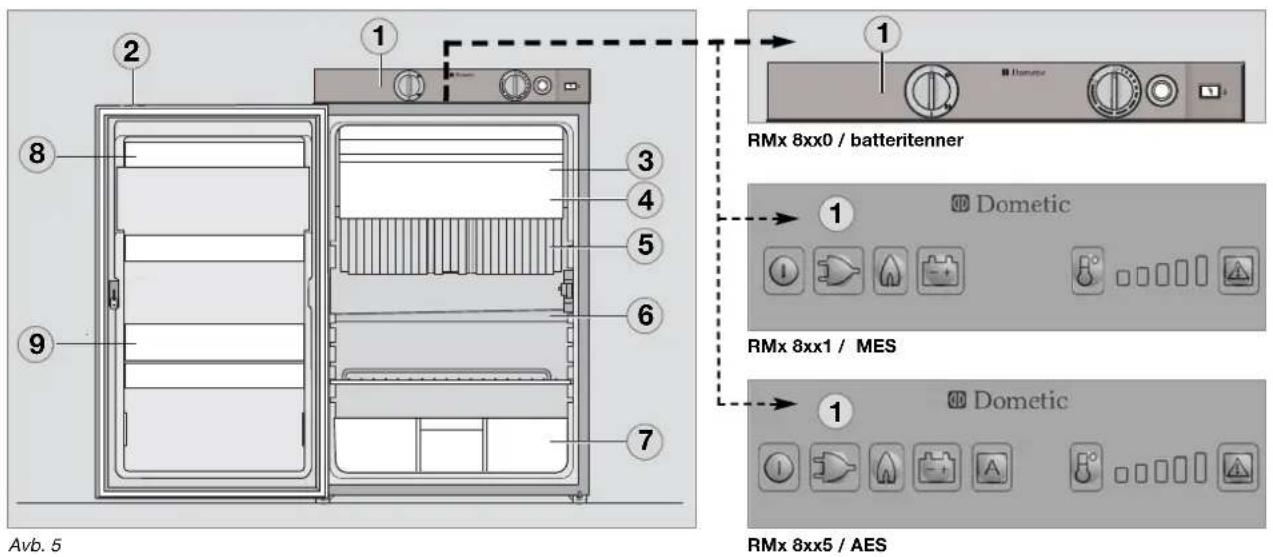

3.4 Forklaring til kjøleskapets deler 14

4.0 Drift av kjøleskapet 15

4.1 Rengjøring 15
4.2 Vedlikehold 15
4.3 Drift på strøm 15
4.4 Gassdrift (flytende gass) 16
4.5 Forklaring til betjeningselementer 16
4.6 Modeller RM 8xx0 17

4.6.1 Drift på strøm 17
4.6.2 Gassdrift 17
4.6.3 Innstilling av kjøleromstemperatur 17
4.7 Modeller RM 8xx1 19
4.7.1 Drift på strøm 19
4.7.2 Gassdrift 19
4.7.3 Innstilling av kjøleromstemperatur 19
4.8 Modeller RM 8xx5 19
4.8.1 Manuell drift 19
4.8.2 Automatisk drift 20
4.8.3 Innstilling av kjøleromstemperatur 20
4.8.4 Tankstopp under drift i automatisk modus 20
4.8.5 Tilleggsfunksjoner (MES og AES) 20

4.9 Uavhengig gassdrift og valgfritt batterirom 21
4.9.1 Legge inn/skifte batterier 21
4.10 Dørlåsing 22
4.10.1 Sperring og frigivelse av låsehaken ved parkering av kjøretøyet 22
4.11 Belysning 22
4.12 Plassering av hyllene 22
4.13 Uttagbar fryseskuff 23
4.14 Batteribytte på tennerenheten 23
4.15 Drift ved lave utetemperaturer 23
4.16 Oppbevaring av mat, lage isbiter 24
4.16.1 Innlegging av varer i kjølerommet 24
4.16.2 Innlegging av varer i fryseskuffen 24
4.16.3 Hyllene i kjøleskapet 24
4.16.4 Lage isbiter 25
4.17 Ta kjøleskapet ut av drift 25
4.18 Avriming 25

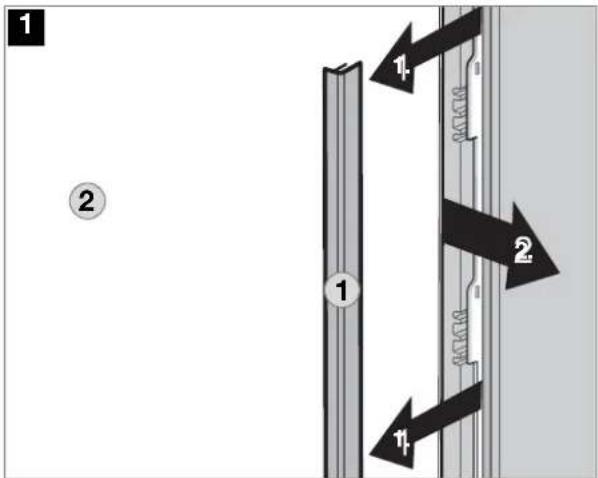

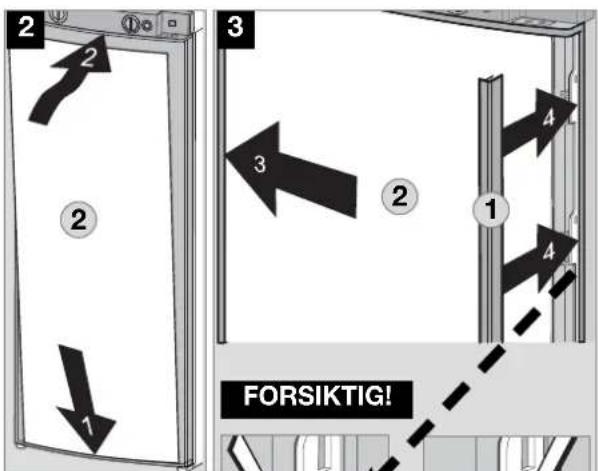

4.19 Skifte av dekorplate 26
4.20 Tiltak ved problemer 27
4.21 Anvisninger om feilmeldinger og utbedring 28
4.21.1 Statusvisninger 28

Dometic

Dometic GmbH

Du har gjort et utmerket valg med ditt Dometic absorpsjonskjøleskap. Vi er overbevist om at du på alle måter blir fullt tilfreds med det nye kjøleskapet ditt. Kjøleskapet er svært stillegående, oppfyller høye kvalitetsstandarder og garanterer et effektivt ressurs- og energiforbruk i hele dets levetid - under produksjonsprosessen, i daglig bruk, og når det en gang har gjort sin tjeneste og skal kasseres.

1.2 Informasjon om denne bruksanvisningen

Før du tar kjøleskapet i bruk, bes du lese grundig gjennom denne bruksanvisningen.

Bruksanvisningen gir deg all informasjonen du trenger for riktig bruk av kjøleskapet. Les især sikkerhetsanvisningene nøye. Overholdelse av både disse og betjeningsanvisningene er viktig for sikker omgang med kjøleskapet, og beskytter både brukere og kjøleskapet mot skader. Vær sikker på at du har forstått det du har lest før du iverksetter tiltak.

Oppbevar denne bruksanvisningen omhyggelig i nærheten av kjøleskapet, så du har den tilgjengelig ved behov.

1.3 Opphavsrett

Alle opplysninger, tekster og illustrasjoner i denne bruksanvisningen er opphavsrettslig beskyttet.

Ingen del av denne bruksanvisningen kan reproduseres, kopieres, oversettes eller på annen måte gjenbrukes uten skriftlig tillatelse fra Dometic GmbH, Siegen.

1.4 Forklaring til symbolene som er benyttet

Varselsmeldinger

Varselsmeldinger kjennetegnes med symboler. En forklarende tekst beskriver hvilken type fare som kan oppstå.

Ta alltid hensyn til disse varselsmeldingene. Slik beskytter du deg selv, andre og apparatet mot skader.

FARE!

FARE kjennetegner en umiddelbar faresituasjon som kan medføre alvorlige personskader eller død hvis de oppgitte anvisningene ikke overholdes.

ADVARSEL!

ADVARSEL kjennetegner en mulig faresituasjon, som kan medføre alvorlige skader eller død hvis de oppgitte anvisningene ikke overholdes.

FORSIKTIG!

FORSIKTIG kjennetegner en mulig faresituasjon, som kan medføre lettere til middels alvorlige personskader hvis de oppgitte anvisningene ikke overholdes.

FORSIKTIG!

FORSIKTIG uten sikkerhetssymbol kjennetegner en mulig faresituasjon, som kan medføre skader på apparatet hvis de oppgitte anvisningene ikke overholdes.

Informasjon

Informasjon gir deg utfyllende informasjon og nyttige tips om bruken av kjøleskapet.

Miljøinformasjon

Miljøinformasjon gir deg nyttig informasjon om energisparing, og om kassering av kjøleskapet.

1.5 Garanti

Garanti gjelder i henhold til EUs direktiv 44/1999/CE, og det enkelte lands bestemmelser. Henvend deg til forhandleren din i tilfelle krav om garanti.

Eventuell skade forårsaket av feilaktig bruk dekkes ikke av garantien. Garantien dekker ikke eventuelle modifikasjoner på apparatet eller bruk av deler som ikke er Originale Dometic-reservedeler. Garantien gjelder ikke dersom installasjons- og bruksanvisningene ikke er fulgt. I slike tilfeller fraskriver Dometic seg ethvert ansvar.

1.6 Ansvarsbegrensning

Alle anvisninger og instrukser i denne bruksanvisningen er gitt under henvisning til gjeldende normer og forskrifter så vel som gjeldende tekniske standard. Dometic forbeholder seg retten til å gjøre endringer ved produktet for å fremme ytelsen eller sikkerhetsegenskapene.

Dometic tar intet ansvar for skader ved:

■manglende overholdelse av bruksanvisningene
■ anvendelse ut over det tiltenkte formålet
■bruk av uoriginale reservedeler
■modifikasjoner og inngrep i kjøleskapet.

1.7 Kundeservice

Autoriserte kundeservicestedet finner du på telefonnummerne i heftet EuroService Network, som følger med hvert eneste kjøleskap.

Også på Internett kan du finne din nærmeste kundenservicepartner på www.dometic.com.

Oppgi alltid modellen, produktnummeret, serienummeret og MLC-koden når du henvender deg til kundeservice. Denne informasjonen finner du på typeskiltet innvendig i kjøleskapet. Vi anbefaler at du skriver ned disse opplysningene i de dertil egnede feltene på omslagssiden til denne bruksanvisningen.

1.8 Reservedeler

Reservedeler kan bestilles fra hele Europa fra vår serviceavdeling.

Oppgi alltid modell- og produktnummer når du kontakter kundeservice! Denne informasjonen finner du på typeskiltet innvendig i kjøleskapet.

1.9 Miljøhensyn

Ammoniakk (en naturlig forbindelse av hydrogen og nitrogen) benyttes som kjølemiddel i kjøleenheten. Syklopentan - ufarlig for ozonlaget - anvendes som drivmiddel i produksjonen av polyuretanskum som benyttes som isolasjon.

1.9.1 Kassering

For å sikre at den resirkulerbare emballasjen gjenvinnes, bør den leveres til den ordinære lokale gjenvinningsstasjonen. Apparatet bør leveres til et firma for avfallshåndtering som kan sikre at resirkulerbare komponenter gjenvinnes og at øvrige deler kasseres på forsvarlig måte. Av miljøhensyn bør tappingen av kjølemiddel fra alle absorpsjonskjøleapparat foretas av et firma for avfallshåndtering.

Ved temperaturer rundt 25°C er det tilstrekkelig å stille kjøleskapets termostat i midt-stilling.
Det er å foretrekke at varene som settes inn i kjøleskapet allerede er nedkjølt.
Kjøleskapet må ikke utsettes for direkte solstråler eller andre varmekilder (f.eks. varmeovn).
Det må sikres at kjøleaggregatets luftsirkulasjon er uhindret.
- Arranger hyllene regelmessig i kjølerommet for å oppnå den mest effektive utnyttelsen av energien.

Ikke overfyll oppbevaringsrister og hyller, ellers kan dette hindre den innvendige luftsirkulasjonen.
La det være en avstand på ca. 10 mm mellom kjølevarene og etterfordamperen ("kjøleribber").
■Regelmessig avriming sparer energi (se Avriming).
Når du tar varer ut av kjøleskapet, må døren åpnes så kort som mulig.
- Sett i gang kjøleskapet ca. 12 timer før det skal fylles.

1.10 Samsvarserklæring

2.1 Bruk i henhold til bestem- melsene

Kjøleskapet er konstruert for installasjon i fri- tidskjøretøyer slik som campingvogner og bobiler. Apparatet er sertifisert for slikt bruk i henhold til EU-direktiv om gassapparater.

Bruk kjøleskapet utelukkende til nedkjøling og oppbevaring av fødevarer.

ADVARSEL!

Kjøleskapet er ikke beregnet for fagmessig oppbevaring av medikamenter.

Se også informasjonen i pakningsvedlegget til medikamentene.

2.2 Brukerens ansvar

Alle personer som bruker kjøleskapet må være fortrolig anvisningene for sikker bruk, og kjent med betjeningsanvisningene i denne bruksanvisningen.

Dette apparatet kan benyttes av barn over 8 år og personer med reduserte fysiske, sensoriske eller mentale evner eller personer med manglende erfaringer og/eller kunnskap, hvis de blir overvåket eller har gjennomgått opplæring angående sikker bruk av apparatet og har forstått hvilke farer bruken av apparatet kan medføre. Barn får ikke leke med apparatet. Rengjøring og brukervedlikehold må ikke gjennomføres av barn. [EN60335-2-24, 7.12]

2.3 Tenk på barna ved kasse- ring av apparatet

ADVARSEL!

Demonter alltid dørene og la hylleseksjonen forbli i skapet når kjøleskap kasseres. Dette hindrer at noen risikerer å lukke seg inne i skapet og kveles.

2.4 Arbeider og kontroller på kjøleskapet

ADVARSEL!

Arbeid på gassinstallasjoner, avgassuttrekk og elektriske komponenter må kun utføres av autorisert servicepersonell. Ved ikke fagmessige inngrep kan alvorlige skader på personer eller gjenstander oppstå.

FARE!

Gassførende deler og ledninger må ALDRI tetthetskontrolleres med åpen flamme! Det foreligger fare for brann og eksplosjon.

ADVARSEL!

Åpne aldri absorpsjonsaggregatet! Det står under høyt trykk.

Det er stor fare for personskade!

2.5 Kjølemiddelinformasjon

Ammoniakk benyttes som kjølemiddel.

Dette er en naturlig forbindelse som også benyttes i rengjøringsmidler i husholdningen (1 liter rengjøringsmiddel med salmiakk inneholder inntil 200 g ammoniakk, som er ca. det dobbelte av det som benyttes i kjøleskapet). Natriumkromat brukes til korrosjonsbeskyttelse (1,8 vektprosent av løsningsmiddelet).

Hvis du kjenner ammoniakklukt :

ADVARSEL!

■Slå apparatet av.
- Åpne alle vinduer og dører for å sikre gjennomlufting.
■Forlat oppholdsrommet.
■ Informer den autoriserte kundetjene-sten hos Dometic.

2.6 Apparater med elektronikk (MES/AES)

Fra bilprodusentens side er det vanlig å montere et såkalt batteristyringssystem, som under tilhengerkjøring forsyner campingvognen med en driftsspenning.

Hvis ekvipasjen blir stående i mer enn 30 minutter med motoren avslått, vil batteristyringen automatisk slå av driftsspenningen til campingvognen (for å motvirke batteriutlading). Kjøleskap med elektronisk kontroll (MES/AES) vil da være ute av drift.

Kontroller om trekkvognen er utstyrt med et slikt batteristyringssystem.

For drift av MES/AES-kjøleskap må det foreligge en vedvarende 12 volts strømfor-syning.

2.7 Drift av kjøleskapet på gass

Det er av største viktighet at driftstrykket til trykkreduksjonsventilen på gassanlegget er i overensstemmelse med spesifikasjonene på kjøleskapets typeskilt. Sammenlign driftstrykket som er angitt på dataskiltet med det målte trykket som angis av manometeret på flasken med flytende gass.

Alle Dometic-kjøleskap er forberedt for et tilkoplingstrykk på 30 mbar. Ved tilkopling til et 50 mbar-anlegg benyttes en trykkregulator av type Truma VDR 50/30.

ADVARSEL!

Drift av kjøleskapet på gass er ikke tillatt

på bensinstasjoner
■ på ferger og på biltransporttog
■ under transport av bobilen/campingvognen på et transport- eller inntauingskjøretøy.

Brannnfare foreligger!

Slå apparatet av.

Hvis du kjenner gasslukt :

• Åpne alle vinduer og forlat rommet.
  ■Ikke slå på noe elektrisk utstyr og unngå bruk av åpen flamme.
  ■ Steng gassflaskeventilen og la den være sperret til feilen er rettet opp.
  ■Søk hjelp hos autorisert servicepersonell.

\*autorisert servicepersonell

Autorisert servicepersonell er godkjente fagfolk som på bakgrunn av sin opplæring og kunnskap er i stand til å innestå for at reparasjoner utføres.

2.8 Sikkerhetsanvisninger for lagring av matvarer

Ingen type kjøleskap kan forbedre matvarenes kvalitet. Den maksimale effekten er at matvarene holder den kvaliteten de hadde ved innlagringen over et visst tidsrom.

Ta hensyn til følgende betingelser ved oppbevaring av matvarer i et kjøleskap som er innebygd i et kjøretøy :

■Endringer i de klimatiske betingelsene som f. eks. endringer i temperaturen.

Høye innetemperaturer, når kjøretøyet er parkert, låst og utsatt for direkte sollys (mulige temperaturer på opptil 50°C).

Kjøleskapet er bygget inn bak et vindu og er utsatt for direkte sollys

■For rask lagring av varer rett etter at kjøles-kapet er tatt i bruk.

■Bruk av kjøleskapet under kjøring med energikilden 12V-DC.

Svingninger i spenningsforsyningen på oppstillingsstedet ved bruk av energitype 230 V\~.

Skjema

For disse spesielle betingelsene kan det ikke garanteres at kjøleskapet holder den nødven-dige temperaturen for varer med kort holdbar-het.

Blant varene med kort holdbarhet regnes produkter med angitt forfallsdato og minimum oppbevaringstemperatur på +4°C eller mindre, spesielt kjøtt, fjærkre, fisk, pølser og ferdigretter.

Lagring av matvarer :

■Pakk inn rå og kokte varer separat (f. eks. i boks, aluminiumsfolie eller lignende).
Emballasjen rundt enkeltforpakninger må kun fjernes når alle nødvendige data som f. eks. forfallsdatoen også kan leses på enkeltforpakningene.
Ta hensyn til informasjonene og beskrivelsene ang. utløpsdatoen som finnes på vareemballasjen.
Kjølevarer må ikke være for lenge utenfor kjøleskapet.
■Still de varene hvor datoen går ut først, lengst fram i skapet.
■Pakk inn restene igjen og spis dem så snart som mulig.
Vask alltid hendene både før og etter at du har vært i kontakt med matvarer.
■Rengjør kjøleskapet innvendig med jevne mellomrom.

Ta hensyn til avsnittene Rengjøring i denne bruksanvisningen.

Omgivelsesbetingelsene påvirker effekten til aggregatet. Ved omgivelsestemperaturer mellom +15 og +25 °C er mellomstillingen velegnet (se Innstilling av kjøleromstemperatur). Aggregatet arbeider da i det optimale effektområdet.

DOMETIC-kjøleskapet arbeider etter absorpsjonsprinsippet. Fysikalsk betinget reagerer et absorpsjonssystem sakte på endringer ved termostatregulatoren, kuldetap ved åpning av dører eller lagring av varer. Apparatet oppfyller ytelseskravene for klimaklasse SN etter EN/ISO 7371 i området fra +10 til +32 C omgivelsestemperatur.

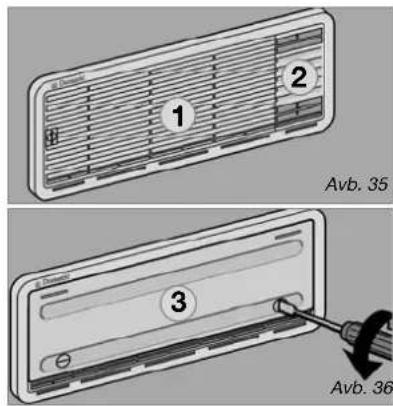

Kald luft kan forringe aggregatets ytelse. Monter vinterdekslene når du opplever at kjøleeffekten går ned når det er lave temperaturer ute (se Drift ved lave utetemperaturer). Ved omgivelsestemperaturer over +32 °C over lengre tid vil det være tilrådelig å montere Dometic-tilleggsventilatoren (artikkelnr. 241 2985 - 01).

3.0 Modellbeskrivelse

automatisk og manuelt energivalg, automatisk tenning (AES)

3.2 Typeskilt på kjøleskapet

Inne i kjøleskapet finner du typeskiltet. Der finner du alle viktige opplysninger om kjøleskapet. De omfatter modellbetegnelse, produktnummer og seriennummer. Dette er opplysninger du trenger ved bestilling av service eller reservedeler.

Dometic MOD. NO. RM 8501 1 PROD. NO. 00921087908 LC 00 SER. NO. 12600008 3 TYPE C 40/110 CLIMATE CLASS SN KU1057C3946 BRUTTOINHALT 100 I VERDAMPFERFACH 9 I NUTZINHALT 96 I TOTAL CAP. 106 I FREEZER COMP. 0 I USEFUL CAP. 102 I VOLUME BRUT VOLUME COMPT BT VOLUME NET ~ 200 - 240V / 125 W LPG Qn: 0,252 kW (R$) = 12 W m: 18,3 g/h 4 5 I3+ 28-30/37 I3B/P 28-30 mbar I3P 37 CE 0063 BL3214 G30, G31 p = 30/37 mbar ABSORBER NHs = 115 g Na2 CrO4 = 7,0 g p max = 35 bar 11 CE 0085 091654 AP Z 660 MADE IN GERMANY 00085136887 Eksempel Avb. 1

1 Modellnummer
2 Produktnummer
3 Serienummer
4 Elektriske tilkoplingsverdier
5 Gasstrykk

3.3 Tekniske spesifikasjoner

Tekniske spesifikasjoner / Modeller med bøyd dør

Modell Dimensjoner BruttovolumH x B x D (mm)Dybde med dør	med fjernet/hvorav Lysnett/batteri Elektro/gass	Tilkoplingsverdier		Forbruk * NettovektPiezo automat	Tenning
		ryseskuff	fryseskuff på 24 t
RMS 8400	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg	•
RMS 8401	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg
RMS 8405	821x486x568	80 / 85 lit.	8 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	25 kg
RM 8400	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg	•
RM 8401	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg
RM 8405	821x486x568	90 / 95 lit.	8 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	27 kg
RMS 8460	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	•
RMS 8461	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8465	821x486x633	90 / 96 lit.	11 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8500	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg	•
RMS 8501	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8505	821x523x568	90 / 96 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8550	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg	•
RMS 8551	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RMS 8555	821x523x623	103/110 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RM 8500	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg	•
RM 8501	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8505	821x523x568	100/106 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8550	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg	•
RM 8551	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RM 8555	821x523x623	115/122 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RML 8550	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg	•
RML 8551	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg
RML 8555	1245x523x625	179/189 lit.	33 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	45 kg
RMSL 8500	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg	•
RMSL 8501	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg
RMSL 8505	1245x523x568	145/155 lit.	28 lit.	190 W / 170 W	ca.3,2 KWh / 380 g	40 kg

Rett til tekniske endringer forbeholdes.
*Gjennomsnittlig forbruk målt ved en gjennomsnittstemperatur på 25 C ifølge ISO-standard.

Tekniske spesifikasjoner / Modeller med flad dør

Modell Dimensjoner BruttovolumH x B x D (mm)Dybde med dør	med fjernet/hvorav Lysnett/batteri Elektro/gass	Tilkoplingsverdier	Forbruk * NettovektPiezo automat	Tenning
RMS 8500	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8501	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8505	821x523x541	86 / 92 lit.	9 lit.	125 W / 120 W	ca.2,5 KWh / 270 g	26 kg
RMS 8550	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RMS 8551	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RMS 8555	821x523x596	99 / 106 lit.	12 lit.	125 W / 120 W	ca.2,6 KWh / 270 g	27 kg
RM 8500	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8501	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8505	821x523x541	96 / 102 lit.	9 lit.	135 W / 130 W	ca.2,4 KWh / 270 g	28 kg
RM 8550	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RM 8551	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg
RM 8555	821x523x596	111 /118 lit.	12 lit.	135 W / 130 W	ca.2,6 KWh / 270 g	30 kg

3.4 Forklaring til kjøleskapets deler

RMx 8xx0 / batteritenner RMx 8xx1 / MES RMx 8xx5 / AES Avb. 5

1 Betjeningselementer
2 Tast for dørlåsing
3 Fryseskuff (uttakbar)
4 Innleggingsrist (ekstrautstyr, kan settes inn ved fjernet fryseskuff)
5 Etterfordamper for kjølerom
6 Tinevannrenne
7 Grønnsakskuff
8 ∅vre dørbeholder med lokk, mulighet for eggholdere (ekstrautstyr)
9 Nedre dørbeholder med flaskeholdere

4.0 Drift av kjøleskapet

Dette kjøleskapet kan drives med tre energikilder:

Lysnett (230V)
■ Likestrøm (12V)
■Gass (flytende gass propan/butan)

Den ønskede energiformen velges med energivalgbryteren (batteritennermodeller) eller energivalgtasten (MES, AES). Apparater med automatisk energivalg (AES) har i tillegg funksjonen "automatisk modus". AES-elektronikken velger selv energikilde etter en prioritetsrekkefølge.

i

Første gang apparatet tas i bruk kan det oppstå en lukt som vil forsvinne etter noen timer. Sørg for god utlufting av oppholdsrom.
■ Parker kjøretøyet på en vannrett flate, særlig når kjøleskapet skal tas i bruk og fylles før reisen begynner.
■Kjøleskapaggregatet arbeider lydløst.
Kjøleskapet oppnår sin driftstemperatur etter noen timer, frysedelen bør være kald etter en time.

4.1 Rengjøring

Vi anbefaler deg å rengjøre apparatet både innvendig og utvendig før du tar det i bruk.

Bruk en myk klut fuktet med lunkent vann og et mildt rengjøringsmiddel.

Skyll med rent vann og tørk deretter grundig.

Hold smeltevannrennen fri for avleiringer.

For å unngå materialforandringer: Bruk aldri såpe, sterke skuremidler eller sodaholdige rengjøringsmidler. Unngå at dørpakningen kommer i kontakt med olje eller fett.

4.2 Vedlikehold

Ifølge gjeldende forskrifter skal gassinstallasjoner og tilhørende utstyr og systemer for avgassuttrekk kontrolleres før de tas i bruk første gang og deretter hvert 2. år. Utstyr forflytende gass må kontrolleres hvert år av en autorisert serviceavdeling i henhold til europeisk norm EN 1949. Ved slike kontroller skal det utstedes en attest. Det er brukerens ansvar at slike kontroller blir utført.
Gassbrenneren skal rengjøres etter behov, men minst én gang om året. Ved bruk av Autogas (tank eller etterfyllbare flasker) reduseres vedlikeholdsintervalene til halvårlig eller kvartalsvis.

Ta vare på alle kvitteringer for utførte vedlikeholdsarbeider på kjøleskapet.

Arbeid på gassinstallasjoner og elektriskekomponenter må kun utføres av autorisert servicepersonell.

Det anbefales at denne type arbeid utføres av en av våre autoriserte serviceavdelinger.

Vi anbefaler også ettersyn dersom kjøretøyet og kjøleskapet har vært ute av drift i lengre tid. Ta kontakt med Dometrics kundeservice.

4.3 Drift på strøm

12V-spenning (kjøretøyets batterispenning)

FORSIKTIG!

For å hindre at batteriet går tomt, må 12V-drift kun velges når motoren er i gang.

230V-spenning

FORSIKTIG!

Dette alternativet kan kun velges når tilført spenning fra lysnettet stemmer overens med den spesifiserte verdien angitt på dataskiltet. Eventuelle forskjeller i spesifikasjonene kan føre til skade på apparatet!

4.4 Gassdrift (flytende gass)

Kjøleskapet må drives med flytende gass (propan, butan) og ikke husholdningsgass.
Ved bruk av Autogas er det viktig å passe på at på grunn av forbrenningsmåten trengs det hyppigere rengjøring av brenneren (2 - 3 ganger årlig anbefales).
- Europa er gassdrift under kjøring tillatt såfremt gassinstallasjonen i bilen er utstyrt med slangebruddsikring. Stedlige, nasjonale forskrifter og lover der utstyret brukes må naturligvis overholdes.
Ved høyder over havet på mer enn ca. 1000 m kan det oppstå fysikalsk betingede forstyrrelser, som ikke er en feilfunksjon.
Ved første gangs bruk så vel som etter bytte av gassflaske kan gassledningene inneholde luft. Gassledningene vil bli utluftet etter kort tids drift av kjøleskapet eller andre gassapparater (for eksempel kokeapparat). Gassen tenner uten forsinkelse.
Alle kjøleskap med manuell tenning er utstyrt med en automatisk flammesikring, som bryter gasstilførselen etter ca. 30 sekunder dersom flammen slukker.

ADVARSEL!

Det er forbudt å ha kjøleskapet i drift med bruk av gass på bensinstasjonsområder!

Før du setter kjøleskapet i drift på gass:

• Åpne ventilen på gassflasken.
• Åpne sperrekranen for gassforsyningen til kjøleskapet.

4.5 Forklaring til betjenings- elementer

MERK!

Gå frem ifølge den beskrivelsen som passer for DIN modell.

Manuelt energivalg / manuell tenning batteritenner (RM 8xx0) :

1 = På-bryter / energivalgbryter
2= Temperaturregulering
3 = Batteritenner (gass)
4 Flammeindikator (galvanometer)

Av 230V~ 1 12V- Gas

Avb. 6

1 = PÅ-/AV-tast
2 = Energivalgtast 230V\~
3 = Energivalgtast GAS
4 = Energivalgtast 12V-
6 = Temperaturtrinntast
7 = Temperaturtrinnvisning
8 = LED Feil / tilbakestillingstast GASS-FEIL

Slå på og av

■Valg av "lysnett" med tasten (2)
■ Innstilling av temperaturtrinn med tasten (6)

Drift med (kjøretøyets) batterispenning (12V-)

■Valg av "batterispenning" med tasten (4)
■ Innstilling av temperaturtrinn med tasten (6)

Drift med GASS

■Valg av "Gass" med tasten (3)
■ Innstilling av temperaturtrinn med tasten (6)

Automatisk energivalg / automatisk tenning AES (RM 8xx5) :

Dometic 1 2 3 4 5 6 8 7

Avb. 9

1 = PÅ-/AV-tast
2 = Energivalgtast 230V\~
3 = Energivalgtast GAS
4 = Energivalgtast 12V-
5 = Valgtast "AUTOMATISK"
6 = Temperaturtrinntast
7 = Temperaturtrinnvisning
8 = LED Feil / tilbakestillingstast GASS-FEIL

Slå på og av

■Valg av energitype med tastene (2,3,4)
■Innstilling av temperaturtrinn med tasten (6)

Automatisk drift

■ Omkopling til "Automatisk" med tasten (5) Automatisk energivalg (etter tilgjengelighet):
1.) Solar (12 V-)
2.) 230V\~
3.) 12V-
4.) Flytende gass

■Innstilling av temperaturtrinn med tasten (6)

4.6 Modeller RM 8xx0

Apparater med batteritenner (manuelt energivalg)

4.6.1 Drift på strøm

For å slå apparatet på, dreier du energivalgbryteren (1) mot høyre til posisjon:

or 230V (lysnett),

for 12V (batteri).

4.6.2 Gassdrift

1

Avb. 12

2

Avb. 13

1. Sett dreiebryteren (1) i stilling ⬆.

2. Drei så temperaturtrinnbryteren (2) mot høyre, og trykk den inn. Hold bryteren trykket inn.

1. Trykk deretter på betjeningsknapp (3) forbatteritenningen, og hold knappen trykke inn. Tenningen vil skje automatisk.

2. Viseren i galvanometeret (4) beveger seg tildet grønne området når flammen er tent. Kjøleskapet er nå i drift. Hold dreiebryteren (2) inne i enda 15 sekunder, og slipp så bryteren.

4.6.3 Innstilling av kjøleromstemperatur

2 A

Avb. 15

Ved hjelp av bryteren (2) velger du temperaturen i kjølerommet.

Skalaen begynner med MIN-posisjonen (smal bjelke = varmeste temperatur) og går opp til MAX - posisjonen (bred bjel-

ke = kaldeste temperatur).

Merk at disse temperaturtrinnene ikke er tilordnet absolutte temperaturverdier.

i

■12V-drift: Kjøleskapet drives uten termostatkontroll (kontinuerlig drift).

4.7 Modeller RM 8xx1

MES-apparater (manuelt energivalg)

4.7.1 Drift på strøm

① ② ③ ④

Avb. 16

Hold tasten (1) trykket inn i 2 sekunder for å slå apparatet på.

Kjøleskapet starter med den energitypen som ble valgt sist.

230V-drift :

Trykk på tasten (2) :

12V-drift :

Trykk på tasten (4) :

4.7.2 Gassdrift

① ③

Avb. 17

Gassdrift :

Trykk på tasten (3) :

Tenningen skjer automatisk ved hjelp av en automattenner.

Flammen slukker når den innstilte temperaturen i kjølerommet er nådd og tennes igjen når temperaturen i kjølerommet øker igjen. Dersom flammen ikke tennes etter 1. tenningsforsøk, gjentar automattenneren tenningen (varighet 30 sek) 2 ganger med 2 minutters mellomrom. Hvis flammen ikke tenner etter dette, vises en feilmelding.

4.7.3 Innstilling av kjøleromstemperatur

6 7

Avb. 16

Ved hjelp av tasten (6) velger du temperaturen i kjølerommet.

De tilhørende LED-indikatorene (7) for innstilt temperatur lyser opp.

Skalaen starter med posisjon MIN ved den nederste LED-lampen (liten stolpe = minst kjøling) og fortsetter til MAKS ved den øverste LED-lampen (stor stolpe = mest kjøling og laveste temperatur). Merk at disse temperatur-trinnene ikke er tilordnet absolutte temperatur-verdier, men indikerer kjølevirkning.

4.8 Modeller RM 8xx5

AES-apparater

(manuelt + automatisk energivalg)

4.8.1 Manuell drift

1 2 3 4 A

Avb. 19

Hold tasten (1) trykket inn i 2 sekunder for å slå apparatet på.

Kjøleskapet starter med den energitypen som ble valgt sist.

230V-drift :

Trykk på tasten (2) :

12V-drift :

Trykk på tasten (4) :

Gassdrift :

Trykk på tasten (3) :

4.8.2 Automatisk drift

1 5

Avb. 20

Hold tasten (1) trykket inn i 2 sekunder for å slå apparatet på.

Kjøleskapet starter med den energitypen som ble valgt sist.

Automatisk drift :

Trykk på tasten (5) : A

Elektronikken velger etter oppstart selvstendig mellom de tre mulige energitypene 230V - 12V - flytende gass. Styringselektronikken sørger for at kjøleskapet forsynes fra den optimale energikilden.

Prioritetsrekkefølge: 1.) Solar (12V-)

2.) 230V\~
3.) 12V-
4.) Flytende gass

Dersom spenningen i den tilgjengelige strømforsyningen er tilstrekkelig (> 195V), prioriteres denne energikilden høyest. Dersom et solenergianlegg er installert, og kan forsyne kjøleskapet med strøm, vil 12V-forsyningen fra solcellene ha første prioritet.

12V-driften virker ellers bare så lenge motoren går.

Utfra prioritetsrekkefølgen velges GASS som energitype fra den elektroniske kontrollen først når ingen av de to elektriske energitypene er tilgjengelige.

4.8.3 Innstilling av kjøleromstemperatur

se Pkt. 4.7.2 Innstilling av kjøleromstemperatur.

For å unngå en utilsiktet omkopling til gassdrift mens man fyller på drivstoff, starter elektronikken gassdriften til kjøleskapet først 15 minutter etter at motoren er slått av. I dette tidsrommet er apparatet i stand-by drift.

LED-indikatorene for temperaturtrinnene lyser ikke när alle andre indikatorer fortsetter å være aktive.

ADVARSEL!

På bensinstasjonsområder er åpen flamme forbudt.

Dersom tankstoppet skulle vare mer enn 15 minutter, må kjøleskapet slås av, alternativt omstilles til en annen energiforsyning.

4.8.5 Tilleggsfunksjoner (MES og AES)

Lysstyrken på LED-lampen reduseres etter noen få sekunder, dersom ingen ytterligere tastetrykk skjer. Når du trykker på en tast, lyser indikatoren igjen. Trykk en gang til for å aktivere ønsket funksjon.
■ Driftsforstyrrelser anvises ved blinkende problemvarsellampe.
Hvis døren blir stående åpen for lenge (over 2 minutter), lyder et akustisk varselsignal (en pulserende pipetone).
Hvis den elektroniske kontrollenheten oppdager et problem, lyder et akustisk var-selsignal (en pulserende pipetone). Samtidig blinker displaye (se Pkt. Anvisninger om feilmeldinger og utbedring).

4.9 Uavhengig gassdrift og valgfritt batterirom

For modellvariantene RM 8xx1 (apparater med elektronikk) er det tilgjengelig på markedet et valgfritt batterirom for elektronikkhuset for intern (egen) spenningsforsyning av elektronikken.

Sett batterier inn i batterirommet med batterier (8 x AA 1,5 V) før kjøleskapet settes i drift.

Uavhengig gassdrift

Så lenge 12-V-likespenningsforsyningen i kjøretøyet er aktiv, kan alle driftsmodi velges. Batterirommet er slått av.

Hvis 12-V-likespenningsforsyningen i kjøretøy-et mangler eller det oppstår brudd i spenningsforsyningen under drift, slår elektronikken seg automatisk over på apparatets interne batterispenning.

Nå kan kjøleskapet kun drives i gassmodus.

I drift med apparatets interne batterier er alle LED-indikatorlampene unntatt GASS-LED av. GASS-LED blinker hvert 15. sekund.

Når en tast aktiveres, tennes samtidig LED-indikatorene for temperaturtrinnene (7, Avb. 8).

Dersom apparatets interne batterispenning er for lav, lyder et pipesignal hvert 15. sekund. Skift i så fall batteriene i batterirommet.

4.9.1 Legge inn/skifte batterier

Slå kjøleskapet av som beskrevet i kapittel Ta kjøleskapet ut av drift.

Åpne batterirommet
Avb. 22

Dhomatic trekk ut

Trekk ut batterirommet
Avb. 23

FORSIKTIG!

Ta ut de utladede batteriene.
■ Skift alle batteriene samtidig.
Ikke bland forskjellige batterityper.
■Pass på polariteten!
Ikke prøv å lade opp ikke-oppladbare batterier i en batterilader.
Ta oppladbare batterier ut av batterirommet før lading.
■ Unngå kortslutninger på kontaktene i batterirommet!
Ta batteriene ut av batterirommet dersom kjøleskapet ikke skal brukes over en lengre periode.

Ta hensyn til miljøet!

Pass alltid på at kjøleskapdøren er lukket og låst før du begynner å kjøre!

Åpne døren ved å trykke på åpne-knappen og trekke i døren (se Avb. 24).

Døren låses igjen när du trykker den igjen. Du skal kunne høre at låsen smekker i lås.

Når kjøretøyet er parkert, kan låsehaken sperres i åpen stilling for enklere betjening av døren (s. Avb. 26-27).

4.10.1 Sperring og frigivelse av låsehaken ved parkering av kjøretøyet

Hvis vognen skal stå parkert over lengre tid, kan det være praktisk å sikre låsehaken i åpen stilling. Dette gjør at døren kan åpnes ved bare å trekke i håndtaket, uten å trykke på åpneknappen.

Unntak: Modeller med batteritenner.

Dersom det oppstår feil, bør du kontakte autorisert Dometic kundeservice.

4.12 Plassering av hyllene

Hyllene kan enkelt løftes og trekkes ut av sporene, og anbringes i den høyden som passer.

4.13 Uttagbar fryseskuff

① ② ③ Avb. 32

Hvis du ønsker å forstørre kjølerommet, kan du fjerne fryseskuffen.

1. Frigjør fryseskuffen på begge sider.
2. Trekk fryseskuffen ut.

Oppbevar fryseskuffen på et egnet sted for å unngå at den skades.

Hvis du har fjernet fryseskuffen, kan du sette inn en ekstra oppbevaringshylle (3.). Oppbevaringshyllen kan bestilles som tilbehør fra Dometic.

4.14 Batteribytte på tenneren

Modeller med batteritenner (RM 8xx0)

1 1

4.15 Drift ved lave utetemperaturer

Gjennom drift ved lave utetemperaturer bør du regelmessig kontrollere at ventilgitteret (1) og avgassuttrekket (2) ikke er blokkert av snø, løv eller lignende.

Kald luft kan forringe aggregatets ytelse. Monter vinterdekslene (3) når du opplever at kjøleeffekten går ned når det er lave temperaturer ute. Det beskytter enheten fra overdreven kald luft.

Ventilgitter LS100

1 2 Avb. 35 3 Avb. 36

Ventilgitter LS200 + vinterdeksel

FORSIKTIG!

Kjøleskap med kapasitet opptil 130 l: Ikke monter det øvre vinterdekslet ved drift med gass.

* se Tekniske data eller opplysningene på typeskiltet

Vi anbefaler også å bruke begge vinterdekslene når kjøretøyet ikke skal brukes i en lengre periode, eller rengjøres utvendig.

Følgende ventilasjonsgitterkombinasjoner kan installeres på ditt kjøretøy: LS 100 og LS 200 eller to ganger LS 200 for kjøleskap opptil en kapasitet på 130 l, to ganger LS 300 (uten ill.) for kjøleskap fra og med en kapasitet på 130 l.

Vær oppmerksom på dette når du kjøper vinterdeksler.

For ventilasjonsgitter LS 300 tilbyr Dometic vinterset tet EWS 300, som kan brukes ved svært lave temperaturer fra +5 °C til -30 °C.

4.16 Oppbevaring av mat, lage isbiter

4.16.1 Innlegging av varer i kjølerommet

• Sett i gang kjøleskapet ca. 12 timer før det skal fylles.
  Lagre alltid inn forhåndskjølte varer. Pass på at varen holdes godt kjølt ved kjøp og transport. Bruk isoleringsposer.
  Når du tar varer ut av kjøleskapet, må døren åpnes så kort som mulig.
• Varer må forpakkes i plast, aluminiumsfolie eller helst i lukkede beholdere, og oppbevares atskilt fra hverandre for å hindre uttørking eller luktspredning.
  ■La oppvarmete varer kjøles før de lagres inn.
  ■Produkter som kan avgi flyktige, brennbare gasser må ikke oppbevares i kjøleskapet.
  Ikke overfyll oppbevaringsrister og hyller, ellers kan dette hindre den innvendige luftsirkulasjonen.
  La det være en avstand på ca.10 mm mellom kjølevarene og etterfordamperen ("kjøleribber").
  Kjøleskapet må ikke utsettes for direkte sollys. Legg merke til at sollyset gjør at temperaturen inne i et lukket kjøretøy stiger betraktelig og at dette kan påvirke kjøleskapets ytelse.
  Det må sikres at kjøleaggregatets luftsirkulasjon er uhindret. Ventilasjonsgrillene må ikke tildekkes.

4.16.2 Innlegging av varer i fryseskuffen

■ Unngå å oppbevare kullsyreholdige drikker i fryseskuffen.
Fryseskuffen er bare egnet til å lage isbiter og for kortvarig oppbevaring av frosne mat varer. Den er ikke egnet til innfrysing av matvarer.

Ved romtemperaturer som over lengre tid forblir lavere enn +10 C kan ensartet regu- lering av temperaturen i fryseskuffen ikke garanteres. Dette kan føre til temperatursti- gning i fryseskuffen, og til opptining av de oppbevarte matvarene

4.16.3 Hyllene i kjøleskapet

① ② ③ ④ ⑤ ⑥ ⑦

Avb. 37

① Fryseskuff : Varer som allerede er frosne (frysevarer)
② Midtre hylle:: Melkeprodukter, tilberedte retter
③ Nedre hylle: Kjøtt, fisk, varer som skal tine
4 Grønnsaksskuff: Salat, grønnsaker, frukt
5 ∅vre dørbeholder: Egg, smør
6 Midtre dørbeholder: Bokser, dressinger, ketsjup, syltetøy
⑦ Nedre dørbeholder (flaskeholder): Drikkevarer i flasker eller kartonger

4.16.4 Lage isbiter

Isbiter bør fryses over natten. Om natten er kjøleskapet mindre belastet og frysedelen har større kapasitet.

1. Fyll isbitboksen med drikkevann.

2. Plasser isbitboksen i kjøleskapets fryse-del.

ADVARSEL!

Bruk kun drikkevann!

4.17 Ta kjøleskapet ut av drift

1

Avb. 40

2 I

Avb. 41

På modeller med batteritenner stiller du energivalgbryteren (1) i stilling "AV". Apparatet er dermed slått av (figur 40).

■ MES- og AES-modeller slås av med tasten (2). Hold tasten (2) trykket inn i 3 sekunder. Indikatorlampen slukker, og apparatet er slått helt av (figur 41).

Løsne låseinnretningen for døren ved å trykke den inn, og skyv den forover. Når døren nå lukkes, vil den stå litt på gløtt, og luftsirkulasjonen vil motvirke muggdannelser.
Hvis kjøleskapet ikke skal benyttes i en lengre periode, må den innvendige lukkekranen samt ventilen på gassflasken stenges.

4.18 Avriming

Med tiden bygger det seg opp rim på kjøleribbene inne i kjøleskapet. Kraftigere riming på den ene siden kan forekomme, og indikerer ikke noen feilfunksjon. Kjøleskapet bør avrimes når islaget er ca. 3 mm tykt.

■Slå kjøleskapet av som beskrevet i kapittel Ta kjøleskapet ut av drift.
■Ta isbitboksen og maten ut av kjøleskapet.
La kjøleskapdøren stå åpen for å slippe luften til og hindre muggdannelser.
Tørk av begge kjølerommene med en tørr klut etter avrimingen (når fryseskuffen og kjøleribben er fri for rim).

Merk: Smeltevannet i kjøleskapets hoveddel renner ut i en oppsamlingsbeholder på baksiden. Fra denne beholderen fordamper vannet. Legg en klut inn i fryseskuffen og kjølerommet før tining for å fange opp overflödig vann.

FORSIKTIG!

Rimlaget må aldri forsøkes fjernet med makt eller verktøy, og ingen ekstra varmekilder må brukes til å påskynde tiningen!

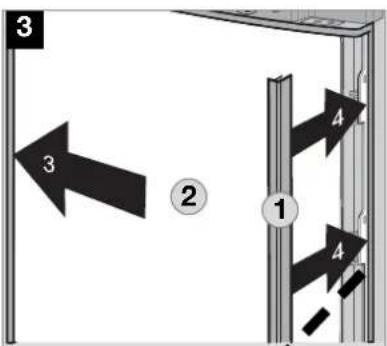

■Trekk sidelisten (1) av døren (listn er klemmefestet, ikke fastskrudd).
■ Skyv dekorplaten (2) ut av sporet i døren, sett inn en ny dekorplate, og smett listen (1) på igjen.

1 2 1 2 1

Avb. 44

2 2 ② 1 3 3 2 1 4 4 FORSIKTIG!

Avb. 45

3 3 ② 1 4 4 4

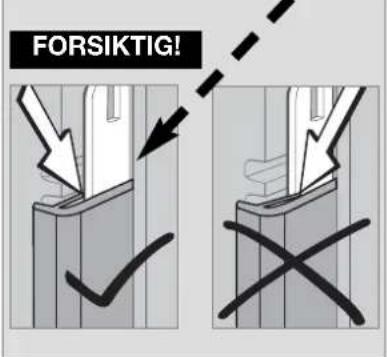

FORSIKTIG!

Avb. 46

Høyde Bredde Tykkelse

743 +/- 0.5 mm 472.5 +/- 0.5 mm max. 1.7 mm

Kabinettbredde 523 mm

Høyde Bredde Tykkelse

743 +/- 0.5 mm 508 +/- 0.5 mm max. 1.7 mm

RM(S)L 8xxx

Kabinettbredde 523 mm

Høyde Bredde Tykkelse

1169,5 +0/-1 mm 507,5 +0/-1 mm max. 1.7 mm

Modeller RMx(L) 8xxx (Dekorplate uten ramme)

Problem: Kjøleskapet kjøler ikke tilstrekkelig.

Mulig årsak	Hva du kan gjøre
- Enheten får ikke nok ventilasjon- Termostaten er stilt for lavt.- Det er for mye is på kondensatoren.- Det er oppbevart for mye varm mat i kjøleskapet.- Apparatet har ikke vært lenge nok i drift.- Omgivelsestemperaturen er for høy.	- Kontroller at ventilgitrene ikke er tildekket.- Still termostaten høyere.- Kontroller at kjøleskapdøren tetter helt når den lukker.- La maten avkjøles før du setter den i kjøleskapet.- Kontroller temperaturen i kjølerommet igjen etter 4-5 timer.- Fjern ventilasjonsgitteret fra tid til annen.

Problem: Kjøleskapet virker ikke med bruk av gass.

Mulig årsak	Hva du kan gjøre
- Gassflasken er tom.- Er lukkekranen for gasstilførselen åpen?- Er det luft i ledningen?	- Skift gassflaske.- Åpne lukkekranen for gasstilførselen.- Skru av apparatet og start det på nytt. Hvis nødvendig gjenta prosessen 3-4 ganger.

Problem: Kjøleskapet virker ikke på 12V.

Mulig årsak	Hva du kan gjøre
- Sikringen i vognens strømforsyning er defekt.- Utladet batteri.- Tenningen er ikke på.- Varmeelement defekt (se problemanvisninger).	- Sett i ny sikring.- Kontroller og lad opp batteriet.- Start motoren.- Ta kontakt med Dometics kundeservice.

Problem: Kjøleskapet virker ikke på 230V.

Mulig årsak	Hva du kan gjøre
- Sikringen i vognens strømforsyning er defekt.- Kjøretøyet er ikke knyttet til strømforsyningen.-AES:Drift med gass til tross for tilkopling til strømnettet?- Varmeelement defekt (se problemanvisninger).	- Sett i ny sikring.-Kople til strømnettet.- Apparatet kopler over til drift med gass fordi nett spenningen er for lav (kopler automatisk tilbake til 230V-drift).- Ta kontakt med Dometrics kundeservice.

4.21 Anvisninger om feilmeldinger og utbedring

På kjøleskap med elektronikkenhet (MES, AES) anvises oppståtte feil med blinkende LED-lamper eller display.
Hvis et problem oppstår, vil problemvarselllampen (8) begynne å blinke. På AES-modeller lyder en akustisk alarm.

■ instruksjonene i punktet "Slå på kjøleskapet" er fulgt korrekt.
- kjøleskapet står vannrett.
det er mulig å bruke kjøleskapet med en annen tilgjengelig energikilde.

4.21.1 Statusvisninger

1 2 3 4 6 7 8

MES
Avb. 51

1 = PÅ-/AV-tast
2 = Energivalgtast 230V AC
3 = Energivalgtast GASS
4 = Energivalgtast 12V DC

1 2 3 4 5 6 8 7

AES
Avb. 52

5 = Valgtast "AUTOMATISK"
6 = Temperaturtrinntast
7 = Temperaturtrinnvisning
8 = LED Feil / tilbakestillingstast GASS-FEIL

Drift med kjøretøyets 12-V-forsyning

Visning		Problem	Løsning
	blinking + akustisk signal 20 sek	230V-modus: "230V" ikke tilstede eller for svak	Kontroller strømtilkopling, lysnett, sikringer
	blinking + akustisk signal 20 sek	12V-modus: "12 V" ikke tilstede eller for svak	Kontroller 12 V-tilkopling, kjøretøyets batteri, sikringAES: Kontroller D+ signal
	blinking + akustisk signal 20 sek	GASS/Auto-modus: Flamme ikke tent	Kontroller gassforsyning (gassflaske, gassventil)Når feilen er utbedret, trykk på tast [IMAGE]
Akustisk signal, varigh. 15 sek, hvert 2. minutt		Innvendig belysning er på	Lukk døren, kontroller dørkontakt
	blinking + akustisk signal 20 sek	230V-modus: 230V-varmeelement defekt	Få 230V-varmeelementet skiftet, ta kontakt med kundeservice
	blinking + akustisk signal 20 sek	12V-modus: 12V-varmeelement defekt	Få 12V-varmeelementet skiftet, ta kontakt med kundeservice
[7]	blinker	Temperatursensor uten kontakt eller defekt	Ta kontakt med kundeservice
	blinking + akustisk signal 20 sek	Brenner defekt eller aggregat defekt	Få ev. skiftet brenner, brennerdyser, ta kontakt med kundeservice

Drift med batterier (intern spenningsforsyning)

Visning	Problem	Løsning
3 blinker lyst Flamme ikke tent8		Kontroller gassforsyning (gassflaske, gassventil)Når feilen er utbedret, trykk på tast
3 blinker lyst7	Brenner defekt eller aggregat defekt	Få ev. skiftet brenner, brennerdyser, ta kontakt med kundeservice
Akustisk signal, med 15 sekunders mellom-rom	Lavspenningsdetektering (interne batterier)	Skift batterier
Automatisk omkopling fra ekstern til intern spenningsforsyning fungerer ikke(Bortfall av kjøretøyets 12-V-forsyning for elektronikken)	Kjøleskapet fungerer ikke;Gassdrift ikke mulig, selv om det er satt i batterier.	Slå kjøleskapet av og start det på nytt.Kjøretøyets spenning ble brutt idet gassdriften ble startet.Anmerkning:Det skjer ingen automatisk omkopling under tenning.

Käyttöohje
