BRUKSANVISNING RH 023 LDA DOMETIC

Les bruksanvisningen nøye før du begynner å bruke kjøleskapet. Hvis du senere selger kjøleskapet eller gir det bort, må du passe på at den nye eieren mottar denne bruksanvisningen.

Følgende installasjonsanvisninger må følges nøyaktig. Garantien gjelder kun for produkter som er installert iht. denne anvisningen.

Takk for at du valgte produktet vårt. Vi håper du vil få mye glede av det.

Vi vil gjerne at du gjør deg kjent med symbolene nedenfor. Da vil du kunne bruke kjøleskapet på en sikker og effektiv måte:

fare ved ukorrekt bruk

nyttig informasjon

miljøinformasjon

Dette kjøleskapet er beregnet for å lagre mat- og drikkevarer.

Viktig!

• Dette produktet er laget for å brukes av voksne. La ikke barn få lov til å klusse med kontrollene eller leke med produktet.
• Alt elektrisk arbeid som er nødvendig for å montere dette apparatet, må utføres av en kvalifisert elektriker.
• Bruk en reparatør som er autorisert, til å utføre service på produktet, og bruk bare originale reservedeler.
• Det er farlig å endre spesifikasjonene eller produktet på noen som helst måte.
• Pass ekstra nøye på at apparatet ikke står på strømkabelen.
• Enkelte deler i dette produktet blir svært varme når strømmen er på. Pass alltid på at det er skikkelig ventilering, ellers kan det oppstå feil på apparatet, og innholdet i kjøleskapet kan bli bedervet. Se monteringsinstruksjonene.
• Deler som varmes opp, bør ikke være tildekket. Når det er mulig, bør baksiden av apparatet stå inntil en vegg, men med tilstrekkelig avstand for ventilering, som angitt i monteringsinstruksjonene.
• Før du aviser, rengjør eller vedlikeholder apparatet, må du passe på at du slår det av og trekker ut ledningen.
• IKKE BRUK SKARPE GJENSTANDER til å skrape av rim eller is. Du må aldri bruke makt for å fjerne is fra kjøleribbene. Fast is må tines når du aviser apparatet. Se instruksjonene for avising.
• Dette apparatet er tungt. Vær forsiktig når du flytter det.
• Du må aldri forsøke å reparere apparatet selv.

Reparasjoner som utføres av personer uten erfaring, kan føre til personskader eller alvorlige feil på apparatet. Kontakt det nærmeste verkstedet, og be alltid om originale reservedeler.

- Det er forbudt å lagre giftige eller eksplosive stoffer i apparatet.

INNHOLD

1. Utpakking
2. Tegning av kjøleskapet
3. Rengjøring
4. Plassering av kjøleskapet
   4.1. Montering
5. Bruk av kjøleskapet
   5.1. Temperaturregulering
6. Isbiter
7. Nyttige forslag
8. Avising, rengjøring og vedlikehold
9. Bytte lyspæren
10. Bytte side for døren
11. Bytte det dekorative dørpanelet
12. Bytte fotstykkene
13. Kundeservice
14. Sette kjøleskapet i drift, teknisk informasjon
    14.1. Elektrisk tilkopling
15. Miljøinformasjon
16. Resirkulering

Merk!

Garanti gis i henhold til EU-direktiv 44/1999/CE og gjeldende lokale regler.

Kontakt Dometrics servicenettverk dersom du har spørsmål om garanti eller annen service, for eksempel reservedeler.

Garantien dekker ikke skader som følge av ukorrekt bruk.

Garantien dekker ikke endringer ved apparatet eller bruk av annet enn originale Dometic-reservedeler.

Garantien gjelder ikke hvis ikke anvisningene om montering og bruk blir fulgt.

Når du kontakter Dometrics servicenettverk, bes du oppgi modell, produktnummer og serienummer. Disse opplysningene finner du på typeskiltet på innsiden av kjøleskapet.

N

1. Utpakking

Kontroller at kjøleskapet ikke er skadet når du har pakket det ut av esken. Hvis det er skadet som følge av transporten, må du straks rapportere dette til transportfirmaet.

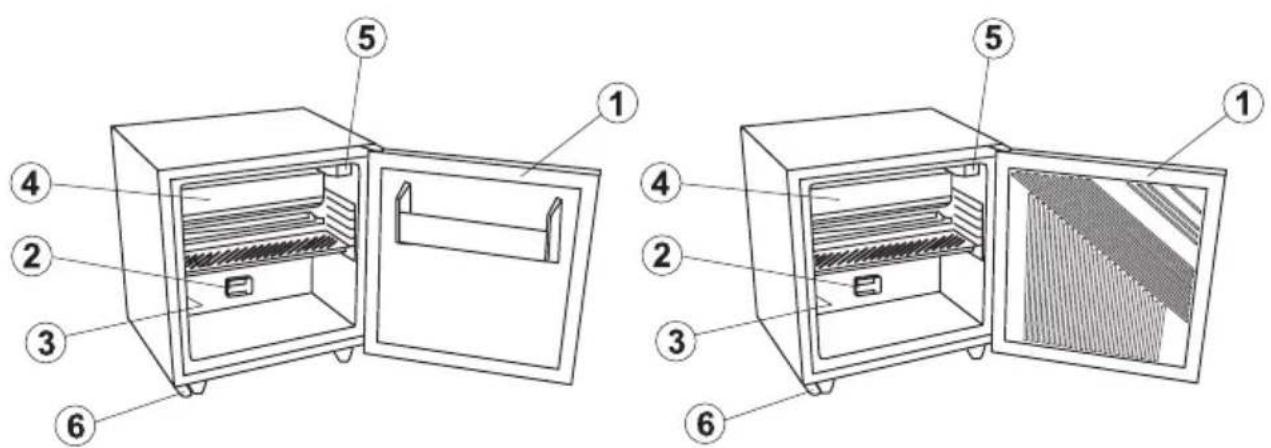

2. Tegning av kjøleskapet

1. Dør
2. Sensor
3. Termostatbryter
4. Kjølepanel
5. Lampe (hvis tilgjenge lig)
6. Hengselplate (hvis tilgjenge lig)

HVIS KJ∅LESKAPET ER UTSTYRT MED LÅS, KAN IKKE DOMETIC ZRT HOLDES ANSVARLIG FOR TAP ELLER SKADE AV N∅KLENE. VI KAN IMIDLERTID SKAFFE DEG NY LÅS OG NYE N∅KLER.

3. Rengjøring

Rengjør kjøleskapet nøye og regelmessig etter behov. Ta ut hyllene. Vask hyllene, det innvendige kabinettet og døren med en varm blanding av vann og natriumbikarbonat. Bruk en klut som er skylt i rent, varmt vann, til å tørke av, og tørk opp med en ren klut til slutt. Ikke bruk varmere vann enn 40 grader til å rengjøre plastdelene, og utsett dem ikke for tørr hete. Du bør tørke av utsiden av kabinettet regelmessig med en ren, fuktig klut.

BRUK ALDRI STERKE KJEMIKALIER ELLER SLIPENDE RENGJ∅RINGSMIDLER PÅ NOEN SOM HELST DEL AV KABINETTET.

4. Plassering av kjøleskapet

Når du bruker dette kjøleskapet for første gang, må du være oppmerksom på følgende:

• KONTROLLER AT KJÖLESKAPET STÅR PÅ ET FLATT UNDERLAG.
• R∅RENE PÅ BAKSIDEN AV KJ∅LESKAPET BLIR VARME UNDER BRUK.
• KJ∅LESKAPET HAR INGEN 'MOTOR' OG ER DERFOR NESTEN LYDL∅ST.
• DET GÅR MINST TRE TIMER F∅R KJ∅LESKAPET BLIR KALDT.

i Under nedkjølingsprosessen slipper apparatet ut varme i luften omkring fra kondensatoren (plassert under den øvre delen på det bakre lokket). Jo mer ventilasjon kondensatoren har, desto mer effektiv blir nedkjølingen.

• Apparatet må stå på et flatt underlag for å virke tilfredsstillende. Dette kan du kontrollere ved å sette et glass vann oppå apparatet.
• Det er viktig å passe på at kjøleskapet ikke utsettes for direkte varmestråling (direkte sollys, fra radiator, ved en varmeovn, osv.).

4.1. Montering

Kjøleskapet er utstyrt med en elektrisk oppvarmet, absorberende kjøleenhet som er nesten stillegående. Kjøleskapet er konstruert for frittstående montering, men det kan bygges inn hvis følgende betingelser oppfylles, for å gi deg tilfredsstillende drift og maksimal effektivitet.

VIKTIG :

Følgende installasjonsanvisninger må følges nøyaktig. Garantien gjelder kun for produkter som er installert iht. denne anvisningen.

1. Kjøleskapet må stå vannrett i begge retninger.
2. Kjøleskapet skal ha 20 mm avstand fra veggen.

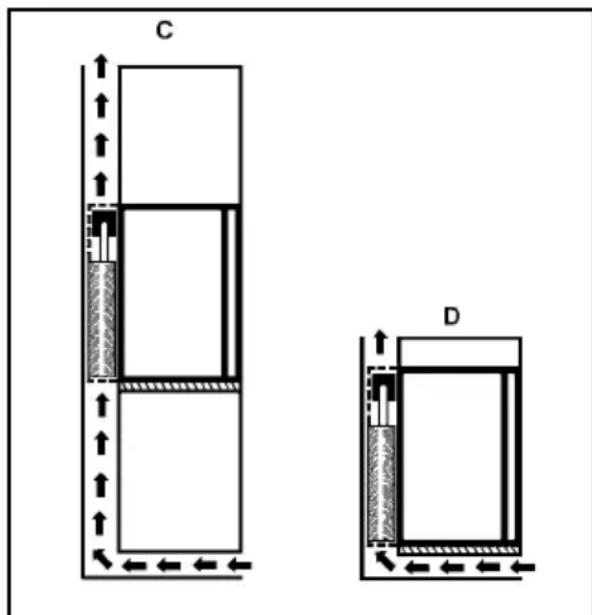

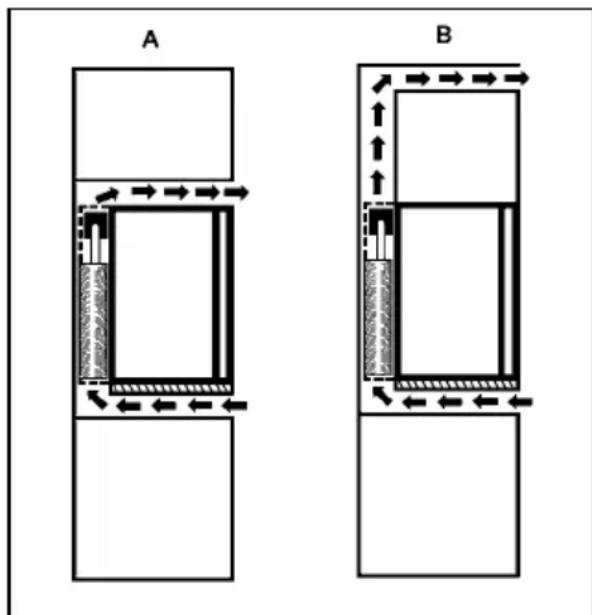

3. Det må sørges for ventilasjon som vis i alternativene A, B, C eller D.

4. Ventilasjonskanalen må måle minst 105 mm x bredden av kjøleskapet.

5. Kun hele kjøleenheten må føres inn i kanalen som anvist.

6. Luft som passerer kanalen må ikke være oppvarmet på forhånd av noen annen varmekilde.
7. Ventilasjonsrister må, dersom slike brukes, ha åpninger på minst 200 cm² hver.

Vær sikker på at nettpluggen er tilgjengelig hele tiden under installasjonen.

Figur 2.

Figur 3.

N

5. Bruk av kjøleskapet

Du starter kjøleskapet ved å sette stikkontakten i støpselet. Kjøleribbene blir kalde etter omtrent tre timer. Det går omtrent seks timer før temperaturen i kjøleskapet når 6 °C ved vanlig romtemperatur.

5.1. Temperaturregulering

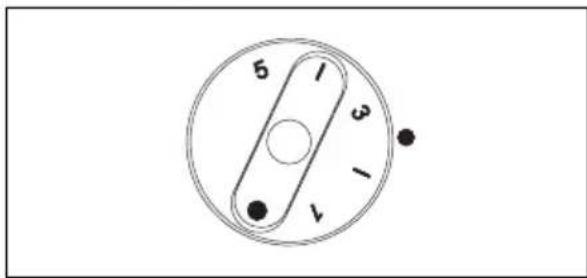

Termostatbryteren står vanligvis mellom 2 og 3 (figur 4), men dette kan variere i henhold til hvor mye det er i kjøleskapet, og hvor det er plassert. Hvis du må endre innstillingen, vrir du bryteren til et høyere tall for å få en lavere temperatur eller et lavere tall for å få en høyere temperatur. Du kan kontrollere virkningen av justeringen etter en stund ved å se på termometeret.

Figur 4.

6. Isbiter

Fyll isbrettet opp 4/5 med drikkevann, dekk det til, og sett det på ishyllen. Tørk bort vann som eventuelt ble sølt, slik at isbrettet ikke fryser fast.

Hvis du vil fryse isbitene raskere, stiller du termostaten på 5 i en liten stund. Husk å stille termostaten tilbake til normal innstilling när isbitene er frosne.

Når du vil ta isbitene ut av isbrettet, holder du det under rennende vann. Ta av lokket med isbitene fra isbrettet. Det er nå enkelt å ta ut isbitene.

Ikke legg for mye i kjøleskapet. Det er lurt å la det være litt luft mellom produktene i kabinettet, slik at kjølingen blir effektiv og jevn. Hvis varene ligger for tett, kan det oppstå store temperaturvariasjoner.

8. Avising, rengjøring og vedlikehold

Rim oppstår gradvis på kjøleoverflatene. Du må ikke la rimlaget bli for tykt siden det fungerer som en isolator og forstyrrer kjølingen.

Rimlaget holdes automatisk på et lavt nivå ved at enheten slås av i to timer hvert døgn. Rimlaget smelter, og vannet renner gjennom dreneringsrøret fra dråpekanalen til en beholder som er plassert nede på baksiden av kjøleskapet. (Figur 5) Vannet fordamper av seg selv, og du trenger ikke å tømme beholderen manuelt.

Hvis du vil slå av apparatet, setter du termostatbryteren til "0", kopler fra strømledningen og lar døren stå åpen. Du bør tørke det innvendige kabinettet med en ren, fuktig klut etter avising.

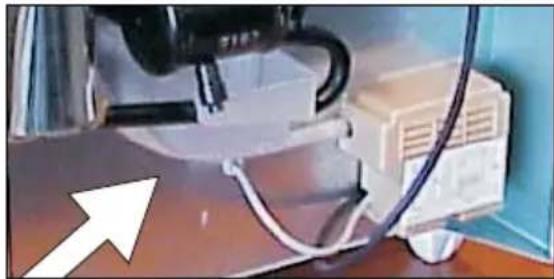

Skyv metallreflektoren til side, og dra lampedekselet bakover. Bytt lyspære, og skyv dekselet tilbake på plass.

Du kan kjøpe en ny 10-wattpære i en hvilken som helst butikk.

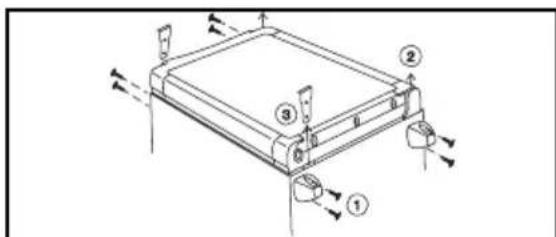

Legg apparatet med baksiden mot gulvet. Skru løs de åtte skruene (1). Ta av døren og de to hengslene (2) fra kabinettet.

Fjern de to dekselhettene (3) fra kabinettet, og sett dem i de åpne hengselshullene i kabinettet. Sett det nederste høyre hengselet øverst til venstre i døren og det øverste høyre hengselet nederst til venstre i døren, og heng deretter døren på hengslene i de åpne dekselhettehullene i kabinettet.

Fest hengslene og dekselhettene med de åtte skruene. Kontroller at det er enkelt å lukke døren, og at den er tett.

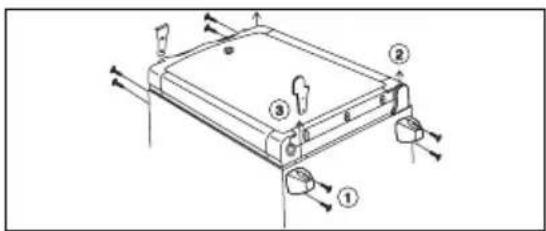

Bruk samme fremgangsmåte som 10.1 med følgende i tillegg:

Ta av hengselplaten (3), snu den og sett den i det åpne hengselhullet på det nedre høyre hengslet.

11. Bytte det dekorative dørpanelet, RH023LDA figur 8-10

Skru løs de to skruene (1) fra det øverste dørhengselet.

Skyv døren og hengselet bort fra kabinettet og opp fra den nederste hengselsbolten (2-3).

Fjern skruene (4), og trekk av kanten av karmen (5). Dra det dekorative panelet (6) ut av dørkarmen, og sett inn det nye panelet (7) slik at den øvre kanten av panelet ligger helt parallelt med den øvre kanten av karmen. Det er enklere å sette inn det nye panelet i den øvre delen av karmen hvis de to hjørnene er kuttet av med omtrent 5 x 5 mm (8). Sett kanten av karmen (5) tilbake på plass, og fest den med skruene.

Sett døren på det nederste hengselet (9), sett det øverste hengselet inn i åpningen, klem sammen med døren mot kabinettet, og fest den med de to skruene (11).

• Er det en strømfeil?
• Kontroller sikringene.
• Er stikkontakten satt skikkelig inn i støpselet?
• Kontroller støpselet ved å sette inn et annet apparat, for eksempel en bordlampe.
• Er termostaten riktig innstilt? (vanligvis 3 eller 4).
• Har ikke døren blitt lukket ordentlig, slik at temperaturen i kjøleskapet stiger for raskt?
• Står kjøleskapet på et flatt underlag?

Hvis kjøleskapet fortsatt ikke virker etter at du har kontrollert alle punktene ovenfor, kontakter du den nærmeste serviceteknikeren. Oppgi hva som er problemet, og modellen og produkt- og serienummeret.

Kjøleskapet er utstyrt med en beskyttelsesanordning mot overoppheting. En autorisert service-tekniker kan sjekke om denne er blitt utløst/aktivert eller ikke.

(Du finner informasjon om modellen og produkt- og serienummeret på merket med tekniske data øverst til venstre inne i kjøleskapet.)

Hvis det oppstår en feil, kontakter du det nærmeste verkstedet (slå opp i telefonkatalogen).

14. Sette kjøleskapet i drift

Teknisk informasjon:

Modell	RH 023 LDA	RH 023 LDAG
Type	MF20-60	MF20-60
Bruttovolum	23 litres	23 litres
Størm	220-240V (AC)	220-240V (AC)
Inntak	75W	75W
Størmforbuk	0,8 kWh/24h	1,02 kWh/24h
Klimaklasse	N	N
Kjølevæske	159g H_2O + 86g NH_3	159g H_2O + 86g NH_3

14.1. Elektrisk tilkopling

Kjøleskapet kan kun tilkoples de nominelle nettspenningene som er angitt på informasjonsplaten. Stikkontakten på kjøleskapet kan settes i et støpsel som er jordet i samsvar med reguleringene.

Alt elektrisk arbeid som er nødvendig for å montere dette apparatet, må utføres av en kvalifisert elektriker eller en kompetent person.

Produsenten fraskriver seg alt ansvar hvis disse sikkerhetstiltakene ikke følges.

Elektriske krav

Før du slår på strømmen, må du passe på at spenningen er den samme som angitt på apparatets informasjonsplate.

15. Miljøinformasjon

Apparatet inneholder ikke CFC/HCFC-gasser. Ammoniakk (naturlig hydrogen- og nitrogensammensetning) brukes som kjølemiddel i kjøleenheten. Ozonvennlig syklopentan aktiveres som et drivmiddel for PU-skumisolasjonen.

Natriumkromat brukes til korrosjonsbeskyttelse (mindre enn 2 vektprosent av kjølemiddelet).

16. Resirkulering

Når produktet er pakket ut, bør innpakningsmaterialet leveres til en lokal gjenvinningsstasjon. Når kjøleskapet når slutten av levetiden, bør det leveres til et firma som driver med innsamling og omproduksjon, for gjenvinning av de brukelige materialene. Resten blir ødelagt på forsvarlig måte.

Apparater som er kjennetegnet med dette symbolet, må deponeres på lokale deponier for elektriske eller elektroniske apparater.

Kjøleskap fra Dometic bærer symbolet på typeskiltet inne i apparatet.
