BRUGSANVISNING RH 023 LDA DOMETIC

Betjeningsvejledning

Käyttöohje

GB

DE

BE

IT

NL

ES

PT

SE

NO

DK

SF

i 7. Nyttige forslag

Hvis du må bytte lyspæren, trekker du ut ledningen og fortsetter på følgende måte:

10. Bytte side for døren

10.1 Bytte side for døren, figur 6

12. Bytte fotstykkene figur 11

Hvis du vil montere miniCool, trenger du ikke fotstykkene på 40 mm. Når du har fjernet fotstykkene på 40 mm, kan du feste fotstykkene på 12 mm, som du finner inni fotstykkene på 40 mm, til festepunktene bak og foran. Ta vare på fotstykkene på 40 mm og de fire gjenværende skruene.

13. Kundeservice

Kontroller følgende før du kontakter en servicetekniker:

Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.

Dette produktet er i overensstemmelse med følgende E∅S-direktiver:

LVD-direktiv 72/23/EEC med endringer 90/683/EEC

EMC-direktiv 89/336/EEC

RoHS-direktiv 2002/95/EC

Læs denne betjeningsvejledning omhyggeligt, inden De tager køleboksen i brug. Hvis De senere sælger eller afhænder den, bedes De sørge for, at den nye ejer modtager denne betjeningsvejledning.

Følg omhyggeligt monteringsanvisningerne nedenfor. Garantien er kun gyldig for produkter, der monteres som beskrevet.

Tak, fordi De købte denne køleboks. Vi er sikker på, den vil fungere upåklageligt.

I det følgende er nævnt en række symboler, som De bør kende for at sikre en sikker og effektiv drift:

risiko for fare, hvis køleboksen betjenes forkert

anbefalede, nyttige tip, De bør læse

oplysninger vedrørende miljøbeskyttelse

Denne køleboks er beregnet til opbevaring af mad- og drikkevarer.

Bemærk!

- Dette produkt skal betjenes af voksne. Børn må ikke have lov til at pille ved betjeningsknapperne eller lege med produktet.

- Alt elarbejde, som kræves ved installationen af denne køleboks, skal udføres af en kvalificeret elektriker.

- Dette produkt skal efterses af en autoriseret servicetekniker, og der må kun anvendes originale reservedele.

- Det er farligt at ændre specifikationerne eller at ændre dette produkt på nogen måde.

- De skal være meget opmærksom på at sikre, at køleboksen ikke står på elledningen.

- Der findes driftskomponenter i dette produkt, som bliver varme. De skal altid sørge for, at der er tilstrækkeligt med ventilation, da der ellers kan opstå komponentsvigt og dermed risiko for tab af indhold. Se installationsvejledningen.

- Dele, som bliver varme, bør ikke tildækkes. Produktets bagside skal så vidt muligt placeres tæt på en væg, dog således at der er den påkrævede ventilationsafstand, som er anført i installationsvejledningen.

- Inden køleboksen afrimes, rengøres eller vedligeholdes, skal De sørge for at slukke for køleboksen og tage stikket ud.

- BRUG IKKE SKARPE GENSTANDE til at skrabe rim eller is af med. Fast is må under ingen omstændigheder tvinges væk fra køleribberne. Fast is skal have lov til at tø, når køleboksen afrimes. Se instruktionerne om afrimning.

- Denne køleboks er tung. De bør udvise forsigtighed ved flytning af køleboksen.

- De må under ingen omstændigheder forsøge at reparere køleboksen selv. Reparationer, som udføres af uerfarne personer, kan forårsage beskadigelse eller mere alvorlige funktionsfejl. Henvend Dem til det lokale servicecenter, og forlang altid originale reservedele.

- Opbevaring af giftige eller eksplosive stoffer i denne køleboks er forbudt

INDHOLD

1. Udpakning
2. Afbildning af køleboksen
3. Rengøring
4. Placering af køleboksen
   4.1. Installationsvejledning
5. Brug af køleboksen
   5.1. Temperaturregulering
6. Isterninger
7. Nyttige råd
8. Afrimning, rengøring og vedligeholdelse
9. Udskiftning af elpæren
10. Vending af lägeophængningen
11. Udskiftning af det dekorative lägepanel
12. Udskiftning af fødderne
13. Kundeservice
14. Ibrugtagning, tekniske specifikationer
    14.1. Tilslutning til netstrøm
15. Information om miljøbeskyttelse
16. Genbrug

Bemærk!

Garantibetingelserne er i overensstemmelse med EU-direktiv 44/1999/CE og med lovgivningen i det pågældende bestemmelsesland.

Ved spørgsmål om garanti og kundeservice samt reservedele bedes De kontakte vort Dometic Servicenetværk.

Garantien dækker ikke skader, der skyldes uhensigtsmæssig anvendelse.

Garantien omfatter ikke ændringer af køleskabet samt anvendelse af uoriginale Dometic-reservedele.

Garantien bortfalder, hvis køleskabet ikke installeres og anvendes ifølge anvisningerne.

Angiv venligst køleskabets model, produktnummer og serienummer, hvis De kontakter Dometic's servicenetværk. Disse oplysninger findes på typeskiltet, som sidder inde i køleskabet.

1. Udpakning

Efter at De har taget køleboksen ud af emballagen, skal De kontrollere, at den ikke er beskadiget. Hvis De opdager, at køleboksen er blevet beskadiget under transporten, skal De straks meddele dette til transportfirmaet.

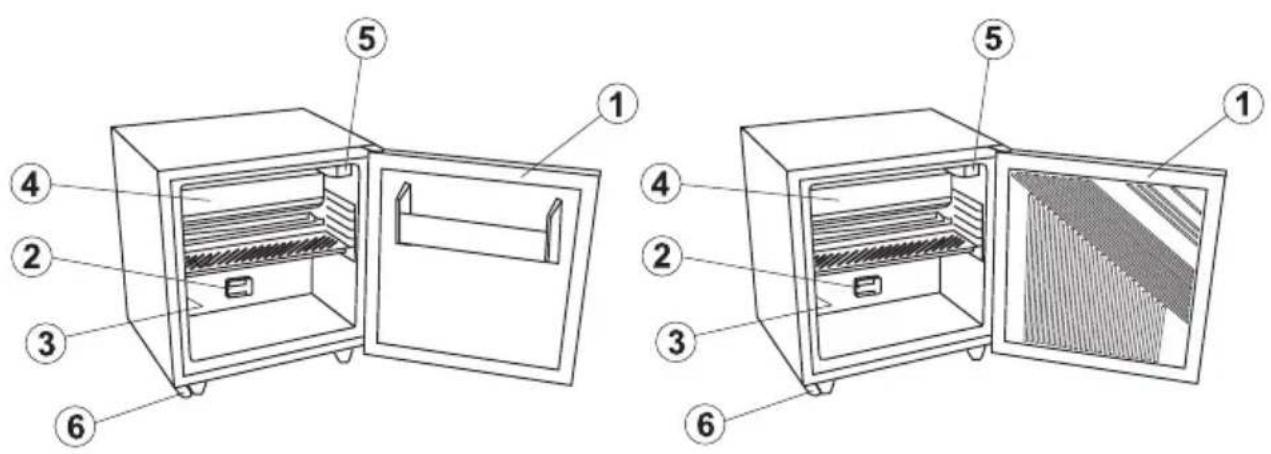

2. Afbildning af køleboksen

1. Läge 4. Fordamper
2. Sensor 5. Lampe (hvis en sådan er inst allert)
3. Termostatknap 6. Hængselplade (hvis en sådan er inst allert)

I TILFÆLDE AF AT K∅LEBOKSEN ER FORSYNET MED LÅS, PÅTAGER DOMETIC ZRT SIG INTET ANSVAR FOR TAB ELLER BESKADIGELSE AF N∅GLER. VI FORETAGER DOG GERNE EN KOMPLET UDSKIFTNING AF LÅS OG N∅GLE.

DK

3. Rengøring

Rengør køleboksen grundigt med jævne mellemrum alt efter behov. Tag hylderne ud. Disse hylder, køleboksens inderside og lågen skal vaskes med en varm opløsning af natriumbikarbonat. Tør til sidst køleboksen over med en klud, som kun er opvredet i varmt vand, og tør efter med en ren klud. Plasticdele må ikke vaskes i vand, som er varmere end håndvarmt, og de må ikke udsættes for varmlufttørring. Køleboksens yderside skal jævnligt tørres af med en ren og fugtig klud. BRUG ALDRIG KRAFTIGE KEMIKALIER ELLER RENG∅RINGSMIDLER MED SLIBEMIDDEL PÅ NOGEN AF K∅LEBOKSENS DELE.

4. Placering af køleboksen

Når køleboksen bruges for første gang, bedes De overveje følgende punkter:

• S∅RG FOR, AT K∅LEBOKSEN ER PLACERET PÅ EN PLAN OVERFLADE.
- R∅RENE PÅ BAGSIDEN BLIVER VARME, NÅR DE ER I BRUG.
- K∅LEBOKSEN HAR INGEN 'MOTOR' OG ER DERFOR PRAKTISK TALT LYDL∅S.
- DE MÅ REGNE MED, AT DER MINDST GÅR 3 TIMER, F∅R DER SES TEGN PÅ K∅LING.

i Under køleprocessen afgiver køleboksen varme fra kondensatoren (under den øverste del af bagpanelet) til den omgivende luft. Jo bedre ventileret kondensatoren er, jo mere effektivt sker afkølingen.

• Den anden betingelse for en tilfredsstillende drift er, at køleboksen står på en plan overflade. Dette ses bedst ved at placere et glas vand oven på køleboksen.
• Det er vigtigt, at køleboksen ikke udsættes for strålevarme (sollys, radiator, i nærheden af en ovn osv.).

4.1. Installationsvejledning

Køleboksen er forsynet med en elektrisk opvarmet absorberingskøleenhed, som praktisk talt er lydløs, når den er i drift. Køleboksen er beregnet til fritstående installation, men den kan indbygges, hvis følgende betingelser opfyldes, for at sikre tilfredsstillende drift og optimal køleeffektivitet:

VIGTIGT:

Følg omhyggeligt monteringsanvisningerne nedenfor. Garantien er kun gyldig for produkter, der monteres som beskrevet.

1. Køleboksen skal være placeret på en p lan overflade i begge retninger
2. Der skal være 20 mm afstand til væggen

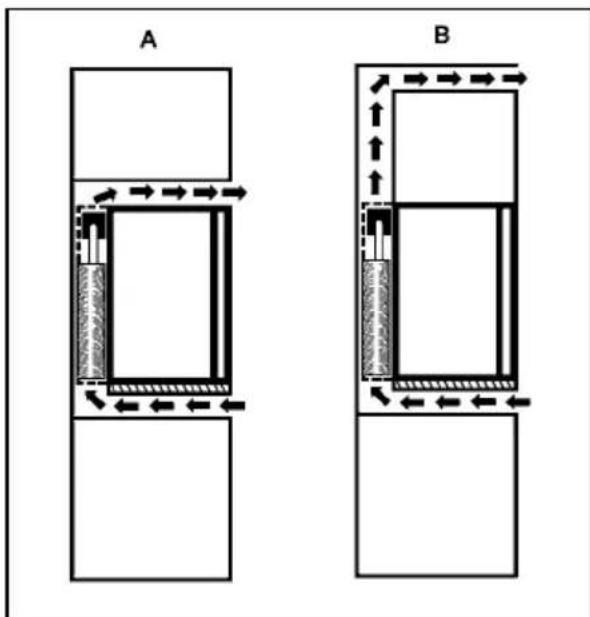

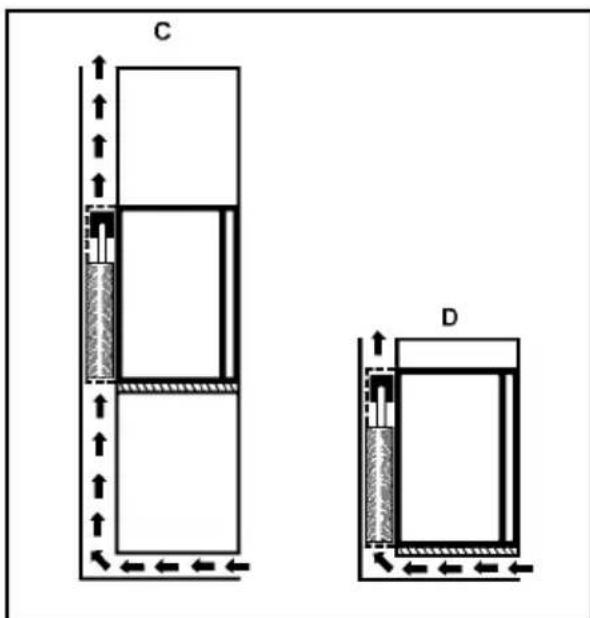

3. Der skal være ventilation som vis t i enten figur A, B, C eller D

4. Ventilationskanalen skal mindst måle 105 mm x køleboksens bredde

5. Hele køleenheden skal rage ind i kanalen som vist på billedet

6. Luft, der passerer gennem kanalen, må ikke forvarmes af nogen varmekilde
7. Hvis der bruges ventilationsriste, skal de hver især have åbninger på mindst 200 cm²

Sørg for, at hovedkontakten hele tiden er tilgængelig under installationen.

Figur 2.

Figur 3.

5. Brug af køleboksen

For at starte køleboksen skal De sætte stikket i stikkontakten og tilslutte strømmen. Køleribberne bør vise tegn på køling efter ca. 3 timer. Ved en normal omgivelsestemperatur tager det ca. 6 timer, før køleboksen når en temperatur på 6°C i opbevaringsrummet.

5.1. Temperaturregulering

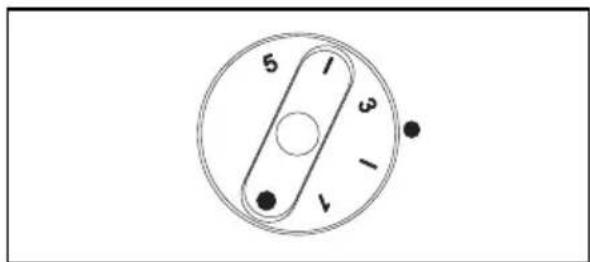

Der kræves normalt en indstilling, som ligger mellem 2 og 3 på termostatknappen (figur 4), men dette kan variere alt efter belastning og installation. Hvis det er nødvendigt at ændre indstillingen, kan knappen drejes til et højere tal for at frembringe en lavere temperatur, eller til et lavere tal for at frembringe en højere temperatur. Virkningen af enhver justering kan kontrolleres ved hjælp af termometret, når køleboksen har været tændt i yderligere et stykke tid, så temperaturen kan nå at stabilisere sig.

Figur 4.

6. Isterninger

Fyld isbakken 4/5 med drikkevand, læg låget på, og placér den lukkede isbakke på hylden til isbakken. Tør overskydende vand af for at forhindre, at isbakken fryser fast til overfladen.

For at få isterningerne til at fryse hurtigere, skal De dreje termostaten til position 5 i et lille stykke tid. Husk at dreje talskiven tilbage til den normale indstilling, när isterningerne er frosne.

For at få isterningerne ud af isbakken skal De holde bakken under rindende vand. Fjern låget, som er lagt over isterningerne, fra isbakken, og isterningerne kan nu let tages ud.

i 7. Nyttige råd

Køleboksen må ikke overfyldes. Vi anbefaler Dem at sørge for, at der er lidt plads mellem produkterne i køleboksen for at sikre en effektiv og jævn køling. Hvis hylderne pakkes for tæt, kan der være uacceptable temperaturudsving.

Der dannes gradvist rim på køleoverfladerne, og rimen må ikke få lov til at blive alt for tyk, da den virker som en isolator og hæmmer kølingen.

Denne rimdannelse holdes nede med FUZZY LOGIC-systemet, som er indbygget i køleboksen, ved at slukke for køleboksen i to timer én gang i døgnet. Rimen smelter, og det afrimede vand løber gennem afledningsrøret fra drypkanalen og ind i en fordampningsbeholder, som befinder sig på køleboksens bagside (figur 5). Det afrimede vand fordamper automatisk i cirkulationsluften, og det er ikke nødvendigt at tømme beholderen manuelt.

Hvis De gerne vil slukke for køleboksen, skal De dreje termostatknappen til "0", afbryde strømforsyningen og lade køleboksens låge stå åben. Når De har afrimet køleboksen, skal De tørre indersiden af med en ren og fugtig klud.

9. Udskiftning af elpæren (hvis en sådan er installeret)

Hvis det er nødvendigt at skifte elpæren, skal De trække stikket ud og dernæst gøre følgende:

Skub metalreflektoren til den ene side, og træk lampeafdækningen bagud. Udskift pæren, og skub afdækningen på plads igen.

En ny 10-watts pære fås i enhver servicebutik.

10. Vending af lågeophængningen

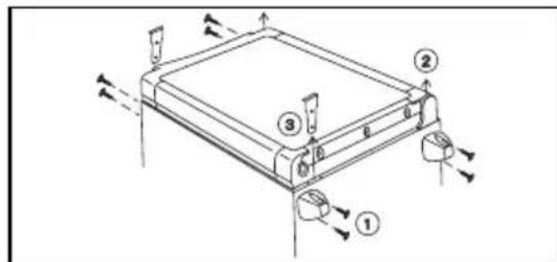

10.1 Vending af lågeophængningen, figur 6

Læg køleboksen på bagsiden. Fjern de 8 skruer (1). Fjern lågen og de to hængsler (2) fra huset.

Fjern de to dækkapper (3) fra huset, og placér dem i de åbne hængselhuller i huset. Placér det nederste, højre hængsel i lågens øverste, venstre side, og placér det øverste, højre hængsel i lågens nederste, venstre side, og hæng lågen på hængslerne i de åbne dækkappehuller i huset.

Fastgør hængslerne og dækkapperne med de 8 skruer. Kontrollér, at lågen er nem at lukke og lukker tæt til.

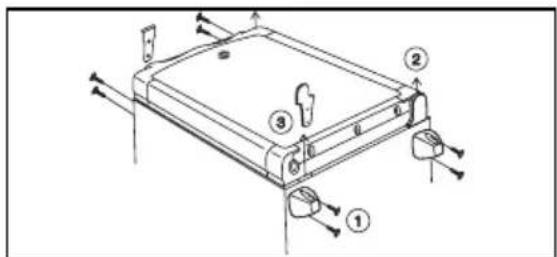

10.2 Vending af lågeophængningen på en køleboks med lås RH023LDA figur 7

Gå frem i henhold til 10.1 med følgende tillæg:

Fjern hængselpladen (3), vend den og sæt den i det åbne hængselhul i det nederste højre hængsel.

11. Udskiftning af det dekora- tive lägepanel, RH023LDA

figur 8-10

Fjern de to skruer (1) fra lågens øverste hængsel. Træk lågen væk fra huset sammen med hængslet, og træk lågen opad, så den glider af den nederste hængselbolt (2-3). Fjern skruerne (4), og træk rammekanten af (5). Lemp det dekorative panel (6) ud af lågens ramme, og sæt det nye panel i (7), så panelets øvre kant løber helt parallelt med rammens øvre kant. Det er lidt nemmere at sætte et nyt panel i rammens øverste kant, når der skæres ca. 5 x 5 mm af de to hjørner (8). Sæt rammens kant (5) på plads igen, og fastgør den med skruerne. Placér lågen på det nederste hængsel (9), lad det øverste hængsel glide ind i åbningen, skub lågen mod huset, og fastgør den med de to skruer (11).

12. Udskiftning af fødderne figur 11

Hvis De gerne vil installere minikøleboksen, får De ikke brug for fødderne på 40 mm. Når De har fjernet fødderne på 40 mm, kan De fastgøre fødderne på 12 mm, som findes inden i fødderne på 40 mm, til de forreste og bageste fastgøringspunkter. Fødderne på 40 mm og de 4 resterende skruer skal gemmes til senere brug.

Inden De ringer til en servicetekniker, skal De foretage følgende enkle test:

• Er der strømsvigt?
• Kontrollér sikringerne.
• Er stikket sat rigtigt i stikkontakten, og er strømmen tilsluttet? Kontrollér stikkontakten ved at tilslutte et andet elektrisk apparat som f.eks. en bordlampe.

• Er termostaten indstillet korrekt? (normalt 3 eller 4).

• Har lågen ikke været lukket ordentligt med det resultat, at temperaturen inden i køleboksen er steget for hurtigt?

• Er køleboksen placeret på en plan overflade?
• Har ventilationen været blokeret?

Hvis køleboksen stadig ikke fungerer tilfredsstillende, efter at De har kontrolleret alle ovenstående punkter, skal De kontakte den nærmeste servicetekniker. Beskriv problemet, angiv hvilken model det drejer sig om, og oplys produkt- og serienummeret. (Oplysninger om modellen og produkt- og serienummeret finder De på typeskiltet øverst til venstre i det indvendige rum.) I tilfælde af at der opstår en fejl, skal De kontakte det nærmeste servicecenter - se den lokale telefonbog.

Dette køleskab* er udstyret med overophedningsbeskyttelse. En autoriseret servicetekniker kan undersøge, om denne er blevet udløst eller ej.

14. Ibrugtagning

Tekniske specifikationer:

Model	RH 023 LDA	RH 023 LDAG
Type	MF20-60	MF20-60
Bruttorumfang	23 litres	23 litres
Netstørmsdrift	220-240V (AC)	220-240V (AC)
Tilført effekt	75W	75W
Energiforbrug	0,8 kWh/24h	1,02 kWh/24h
Klimaklasse	N	N
Kølemiddel	159g H_2O + 86g NH_3	159g H_2O + 86g NH_3

Køleboksen må kun bruges med den nominelle netspænding, som er vist på typeskiltet. Stikproppen skal sættes i en stikkontakt, som er jordforbundet i overensstemmelse med gældende regler.

Alt elarbejde, der kræves ved installationen af denne køleboks, skal udføres af en kvalificeret elektriker eller en anden kvalificeret person.

Producenten fraskriver sig ethvert ansvar, hvis disse sikkerhedsforskrifter ikke overholdes.

Elektriske krav

Inden De tænder for køleboksen, skal De kontrollere, at netspændingen er den samme, som er angivet på køleboksens typeskilt.

15. Information om miljøbeskyttelse

Køleboksen indeholder ikke nogen form for CFC/HCFC.

Ammoniak (naturlig brint- og kvælstofforbindelse) bruges som kølemiddel i køleren.

Det ozonvenlige stof cyclopentan aktiveres som drivmiddel for PU-skumisoleringen.

Der anvendes natriumchromat til korrosionsbeskyttelse (i en koncentration på mindre end 2 % i kølervæsken).

16. Genbrug

Efter at De har pakket køleboksen ud, skal De aflevere emballagematerialet på det lokale genbrugscenter. Når køleboksen skal bortskaffes, skal den afleveres hos et specialiseret genbrugscenter, der genindvinder de brugbare materialer. Resten destrueres på forsvarlig vis.

Apparater, som er mærket med dette symbol, skal afleveres hos det lokale opsamlingssted til bortskaffelse af elektriske og elektroniske apparater. Dette produkt må ikke bortskaffes gennem normal husholdningsaffald.

Køleskabe fra Dometic har symbolet på dataskiltet (typeskiltet) invendigt i apparatet.

Dette produkt overholder følgende E∅F-direktiver:

LVD-direktiv 73/23/EEC med senere ændringer 90/683/EEC

EMC-direktiv 89/336/EEC

RoHS-directiv 2002/95/ EC
