Produkttyp	Hi-fi-system
Märke	Scansonic
Modell	R110
Strömförsörjning	Nätström via medföljande strömkabel
Nätverksanslutning	Inbyggt Wi-Fi, Ethernet (RJ45)
Ljudingångar	Digital koaxial, digital optisk, analog AUX (RCA)
Ljudutgång	Subwoofer (SubOut, RCA mono)
Tuner	FM, DAB, Internetradio (via Frontier Silicon-portal)
Ljudformat som stöds	MP3, AAC, WMA, FLAC (via UPnP)
Funktioner	Equalizer, balans, väckning (dubbel alarm), automatisk viloläge, förinställningar
Medföljande tillbehör	Fjärrkontroll, FM/DAB-antenn, Wi-Fi-antenn, strömkabel
Display	Bakgrundsbelyst skärm med stationinformation och klocka
Underhåll	Torka med en mjuk, torr trasa; använd inte lösningsmedel eller rengöringsmedel
Säkerhet	Utsätt inte för fukt, blockera inte ventilationsöppningar, koppla ur vid åskväder
Reparationsmöjlighet	Reparationer endast av kvalificerad personal
Allmän information	Uppfyller RoHS och WEEE; energiklass inte specificerad

Vanliga frågor - R110 SCANSONIC

Hur ställer jag in radion för första gången?

Vid första start visas en installationsguide. Den guidar dig genom att ställa in datum, tid och nätverksinställningar. Följ instruktionerna på skärmen med hjälp av Select-knappen och navigeringsknapparna.

Hur ansluter jag R110 till mitt Wi-Fi-nätverk?

I nätverksguiden, välj ditt trådlösa nätverk från listan, ange sedan säkerhetsnyckeln (lösenordet) med navigeringsknapparna och Select. Bekräfta med OK.

Varför är FM-mottagningen dålig?

Se till att FM/DAB-antennen (den längre) är korrekt monterad och utdragen. Du kan också prova att ändra antennens riktning. I menyn Scan setting, ställ in på Yes för att endast söka efter starka stationer.

Hur lägger jag till en station som förinställning?

Lyssna på önskad station, tryck sedan på knappen Preset. Välj Save to preset och välj en position (1 till 10). Bekräfta med Select.

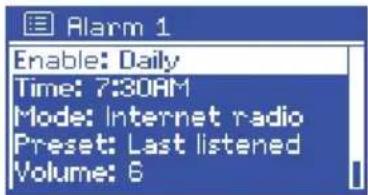

Hur ställer jag in väckning?

Tryck på ALARM-knappen på fjärrkontrollen. Välj Alarm 1 eller Alarm 2, konfigurera sedan: Enable (varje dag, en gång, etc.), tid, läge (ringsignal, internetradio, DAB eller FM), förinställning och volym. Välj Spara.

Hur använder jag funktionen automatisk viloläge?

Tryck på SLEEP-knappen på fjärrkontrollen. Välj tidslängd (t.ex. 30, 60, 90 minuter) eller Off. Radion stängs av automatiskt efter den inställda tiden.

Hur återställer jag R110 till fabriksinställningarna?

Gå till menyn: MENU > System settings > Factory reset. Välj Yes för att bekräfta. Alla inställningar kommer att raderas.

Kan jag ansluta en subwoofer?

Ja, R110 har en SubOut-utgång (RCA mono). Anslut kabeln från din aktiva subwoofer till detta uttag. Se till att stänga av alla enheter innan du ansluter.

Hur lyssnar jag på musik från min dator på R110?

Växla till läge Musikspelare (knappen MUSIC PLAYER). Välj Shared media och välj datorn som är värd för UPnP-servern (t.ex. Windows Media Player). Navigera i mapparna för att välja en låt.

Vad gör jag om jag inte kan ansluta till Internet?

Kontrollera Ethernet-kabeln eller Wi-Fi-inställningarna. Om du använder Wi-Fi, se till att Wi-Fi-antennen är monterad. Du kan också försöka starta om radion och routern. För avancerad felsökning, gå till Menu > System > Settings > Network.

BRUKSANVISNING R110 SCANSONIC

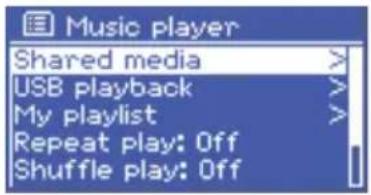

För att komma in i musikspelarläge trycker du på Mode tills displayen visar Music player eller så trycker du på MUSIC PLAYER på fjärrkontrollen.

Music Player 05:28PM Flirt Artist: Cameo

1 Innehåll
2 Viktiga säkerhetsanvisningar
3 Bruksanvisning
4 Fjärrkontroll
5 Frontpanel
5 Bakre panel

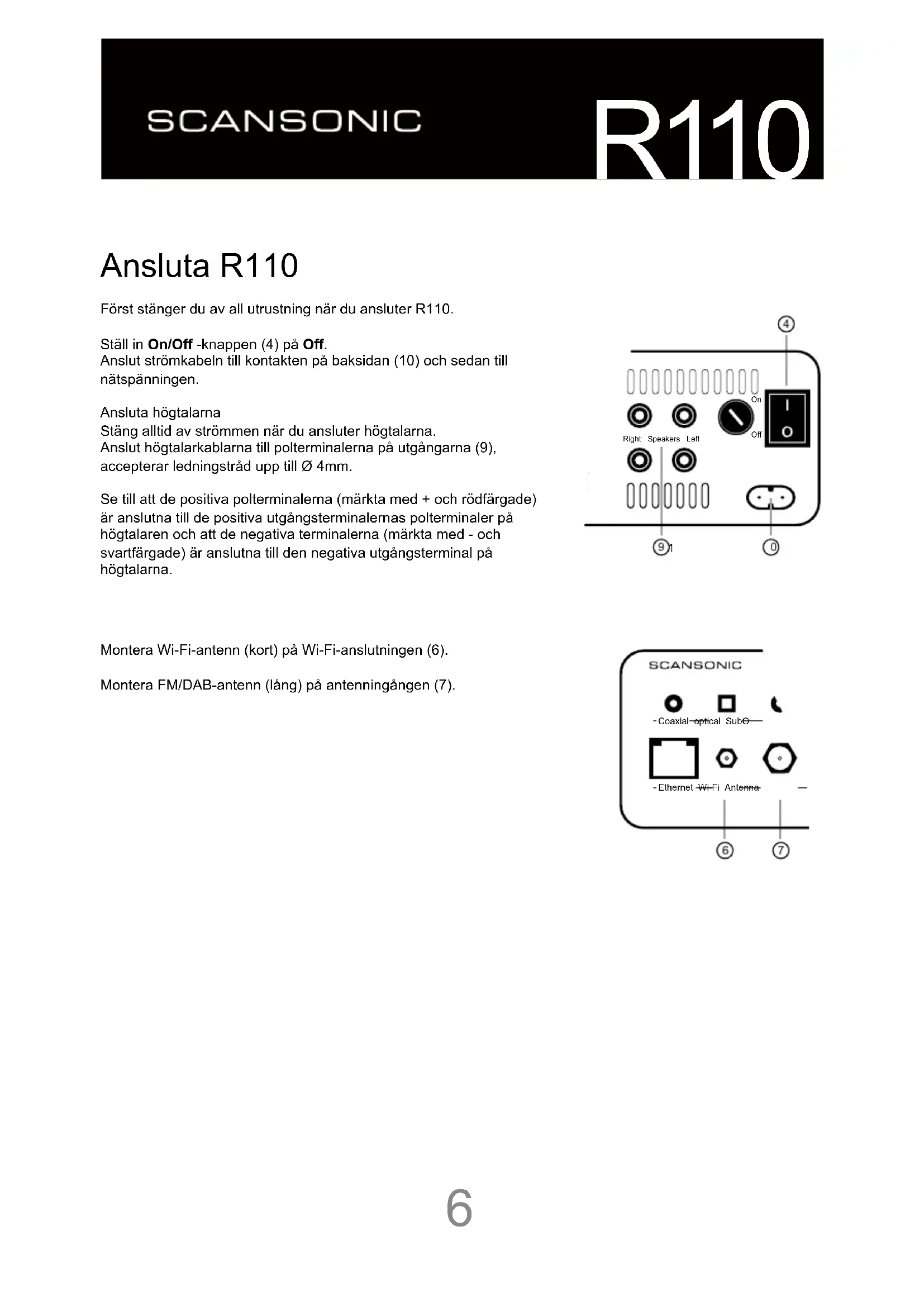

6 Ansluta R110
7 Komma igång/inställningar
8 Nätverk
9 Internetradio
10 FM-radio
11 DAB-radio
12 Eextern källa
12 Sub ut
13 Övriga inställningar
14 Internetradiportal
15 Musikspelar-läge
16 Alarm och viloläge

Viktiga säkerhetsanvisningar

VIKTIGT, läs detta först

LÄS, FÖLJ, BEAKTA OCH BEHÅLL ALLA ANVISNINGAR OCH VARNINGAR.

Blixten med pilspets inuti en liksidig triangel är avsedd att varna användaren om oisolerad "farlig spänning" inuti produktens hölje som kan vara tillräckligt stark för att utgöra en risk för elektriska stötar på personer.

Utropstecknet i en liksidig triangel är avsedd att varna användaren för att det finns viktiga instruktioner för drift och underhåll (service) i den dokumentation som medföljer apparaten.

Bruksanvisning

Inledning

Tack för att du väljer R110. Vi hoppas att vår produkt kommer att ge dig många års glädje.

Läs denna användarhandbok ordentligt innan du packar upp och installerar produkten.

Kartongen innehåller

Under produktion och packning vi har noggrant kontrollerat och inspekterat denna förstärkare.

Efter uppackning bör du kontrollera eventuella skador från transporten. Vi rekommenderar att du behåller den ursprungliga kartongen och förpackningsmaterialet för framtida leverans.

I kartongen hittar du:

1 Fjärrkontroll
1 FM/DAB-antenn
1 Wi-Fi-antenn
1 Nätkabel

R110 installation

Förstärkaren kräver anslutning till elnätet, så för din säkerhets skull är det viktigt att du noga läser igenom denna användarhandbok.

Först stänger du av all utrustning när du ansluter R110.

R110 positionering

Placera förstärkaren på en fast och plan yta. Undvik att placera den på mattor och andra mjuka ytor.

Se till att det finns gott om ventilation runt förstärkaren, minst 4" (100mm) fritt utrymme bakom och ovanför den.

Täck inte för ventilationshålen på förstärkarens baksida.

Skötsel och rengöring

Vi rekommenderar inte användning av lösningsmedel eller rengöringsmedel på R110 lackerade skåp. Skåpets yta kräver oftast bara dammtorkning eller rengöring med en mjuk trasa (använd inte vatten).

Koppla ur apparaten från elnätet om den tas ur bruk under en längre period.

Miljöinformation

R110 följer internationella direktiv om begränsning av farliga ämnen (RoHS) i elektriska och elektroniska produkter samt omhändertagande av avfall från elektrisk och elektronisk utrustning (WEEE) - den överkorsade soptunnan indikerar uppfyllelse och att produkterna måste återvinnas på lämpligt sätt eller behandlas i enlighet med dessa direktiv.

VIKTIGT, läs detta först

LÄS, FÖLJ, BEAKTA OCH BEHÅLL ALLA ANVISNINGAR OCH VARNINGAR.

ANVÄND INTE NÄRA EN VÄRMEKÄLLA. BLOCKERA INTE APPARATENS VENTILATIONSÖPPNINGAR.

Blixten med pilspets inuti en liksidig triangel är avsedd att varna användaren om oisolerad "farlig spänning" inuti produktens hölje som kan vara tillräckligt stark för att utgöra en risk för elektriska stötar på personer.

Utropstecknet i en liksidig triangel är avsedd att varna användaren för att det finns viktiga instruktioner för drift och underhåll (service) i den dokumentation som medföljer apparaten.

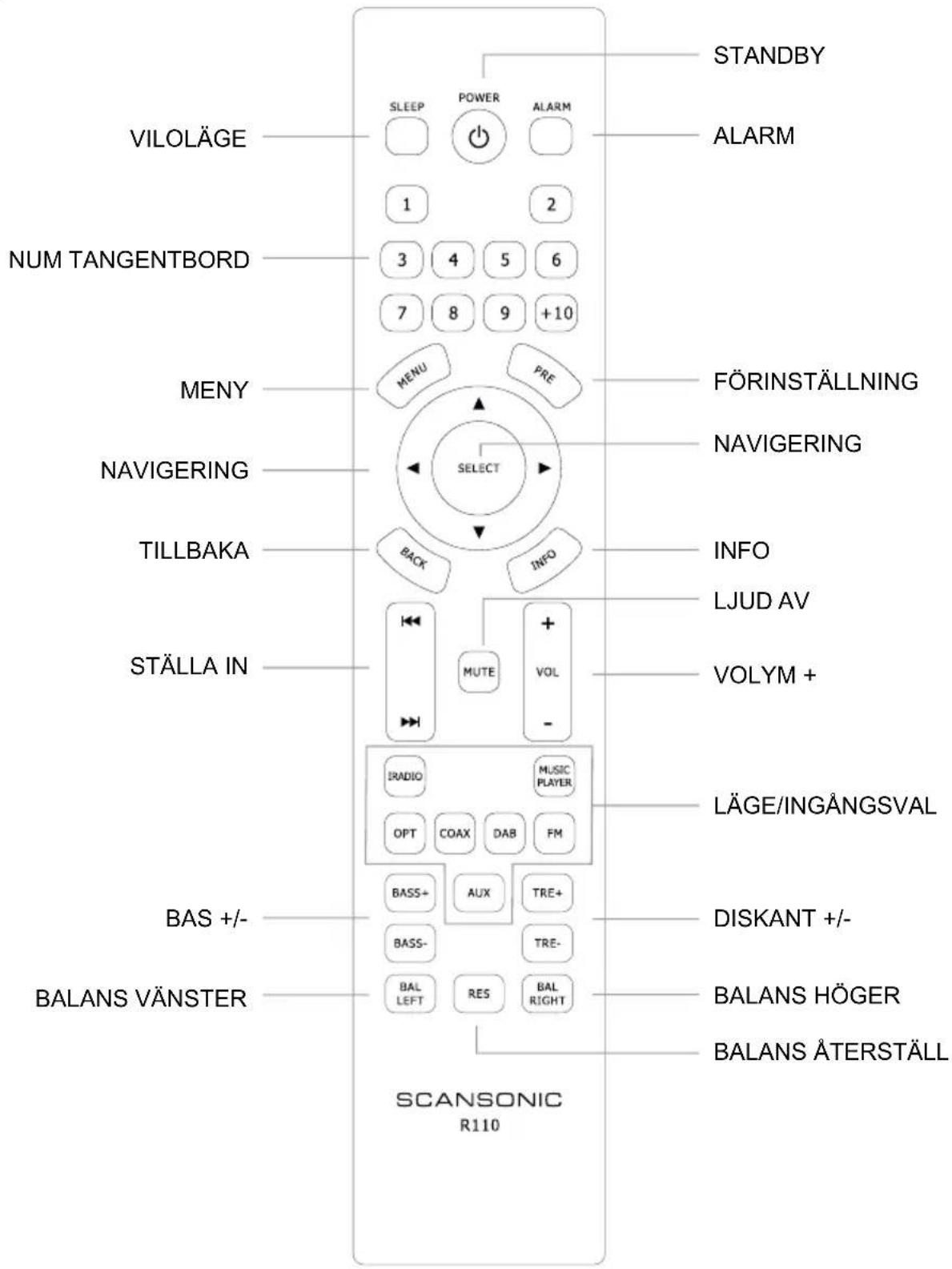

Fjärrkontroll

VILOLÄGE SLEEP POWER ALARM 1 2 NUM TANGENTBORD 3 4 5 6 7 8 9 +10 MENY MENU PRE FÖRINSTÄLLNING NAVIGERING NAVIGERING TILLBAKA BACK INFO INFO LJUD AV STÄLLA IN MUTE VOL - VOLYM + IRADIO MUSIC PLAYER OPT COAX DAB FM LÄGE/INGÅNGSVAL BAS +/- BASS+ AUX TRE+ DISKANT +/- BALANS VÄNSTER BASS- TRE- BAL LEFT RES BAL RIGHT BALANS HÖGER BALANS ÅTERSTÄLL SCANSONIC R110

Frontpanel

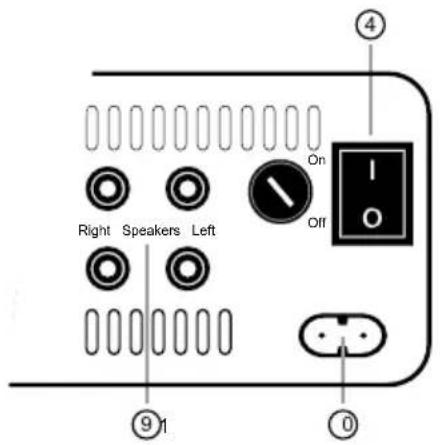

Först stänger du av all utrustning när du ansluter R110.

Ställ in On/Off -knappen (4) på Off.

Anslut strömkabeln till kontakten på baksidan (10) och sedan till nätspänningen.

Ansluta högtalarna

Stäng alltid av strömmen när du ansluter högtalarna.

Anslut högtalarkablarna till polterminalerna på utgångarna (9), accepterar ledningstråd upp till ∅ 4mm.

Se till att de positiva polterminalerna (märkta med + och rödfärgade) är anslutna till de positiva utgångsterminalernas polterminaler på högtalaren och att de negativa terminalerna (märkta med - och svartfärgade) är anslutna till den negativa utgångsterminal på högtalarna.

Right Speakers Left On Off ④ ⑨ 1 ①

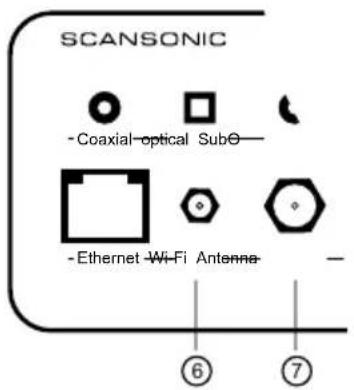

Montera Wi-Fi-antenn (kort) på Wi-Fi-anslutningen (6).

Montera FM/DAB-antenn (lång) på antenningången (7).

SCANSONIC - Coaxial-optical Sub- - Ethernet -Wi-Fi Antenna - ⑥ ⑦

Komma igång/inställningar

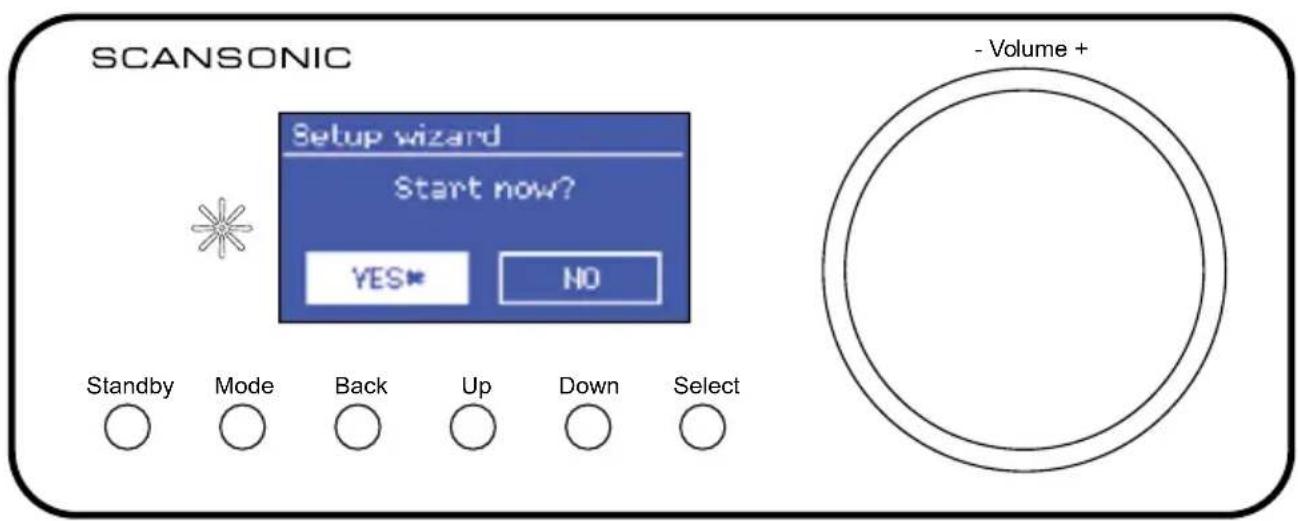

Inställningsguide

När Scansonic R110 startas för första gången, kör den igenom en installationsguide för att konfigurera inställningarna för datum/tid och nätverk.

Obs: Om du vill använda trådbundet nätverk, kan du ignorera guiden.

Välj YES för att starta installationsguiden.

Obs: Om strömmen bryts medan guiden pågår, körs guiden igen nästa gång som enheten startas.

12/24 timmars visning

För att växla mellan 12 och 24 timmars visning.

Tid/Datum

Tid och datum kan uppdateras manuellt eller automatiskt. Med automatisk uppdatering kan tid och datum synkroniseras automatiskt med externa klockor.

Automatiska uppdateringar

DAB använder tidssignaler från DAB-kanaler.

FM använder tidssignaler från FM-radiosändningar.

Network använder tidssignaler från Frontier Silicon Internetradiportal.

1. Välj Update from DAB, FM, Network eller No update.
2. Ställ in din tidszon
3. Om ditt land använder sommartid,

Manuell inställning

Om du ställer inNo update, frågar guiden nu om du vill ställa in tid och datum manuellt.

Datum och tid visas som dd-mm-åååå och hh:mm AM/PM med det aktiva värdet som blinkar.

Set Time/Date -01-01-2007 11:42

Justera varje värde med Select.

Nätverk

Nätverksguide

Välj region

Använd Up/Down-navigeringsknapparna på fjärrkontrollen för att markera önskat trådlöst nätverk i listan eller trådbundna, om du vill använda trådbunden Ethernet (RJ45-kabel), tryck på Select för att ange valet.

Ange nätverksnyckel (lösenord).

Använd Up/Down-navigeringsknapparna på fjärrkontrollen för att välja tecken.

Tryck påSelect för att ange det markerade tecknet.

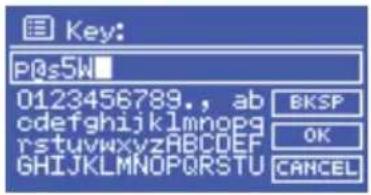

Key: P0s5k 0123456789., ab cdefghijklmnopg rstuvwxyzABCDEF GHIJKLMNOPQRSTUVWXYZ BKSP OK CANCEL

Markera OK och tryck på Select för att spara lösenordet.

Enheten kommer nu att försöka ansluta till nätverket

Om anslutningen misslyckas, kommer den att återgå till föregående skärm.

Nätverket är nu anslutet.

Tryck på Select för att avsluta guiden.

Enheten kommer ihåg de senaste fyra nätverken som den har anslutit till och försöker automatiskt att ansluta till vad den än hittar.

För användare som har erfarenhet av nätverksinställningar finns det också andra alternativ för visning och för att manuellt ändra nätverksinställningarna från Menu > System > Settings > Network.

Internetradio

Nätverksguide

Enheten kan spela upp tusentals radiokanaler och poddsändningar från hela världen men en bredbandsanslutning.

När du väljer läget internetradio, kontaktar enheten Frontier Silicon internetradiportal för att få en lista över kanaler som är organiserade i region, land och olika kategorier.

För att komma in i internetradioläge trycker du på Mode tills displayen visar Internetradio, eller så trycker du på IRADIO på fjärrkontrollen.

Använd Up/Down-navigeringsknapparna på fjärrkontrollen för att markera önskat trådlöst nätverk i listan eller trådbundna, om du vill använda trådbunden Ethernet (RJ45-kabel), tryck på Select för att ange valet.

Senast lyssnad

Använd det här alternativet för att välja en nyligen använd station. Välj MENU > Last listened.

Stationslista

Använd det här alternativet för att bläddra bland Internetsändningar. Välj MENU > Station list.

Välj något av följande alternativ:

Mina favoriter Favoriter som lagts till via Internetradiportalen

Poddsändningar Bläddra bland poddsändningar

Mina Tillagda Kanaler som lagts till manuellt via

Kanaler Internetradioportalen.

När kanalerna är valda kan du bläddra bland dem genom att använda följande alternativ:

Plats Geografiskt läge

Sök Ange stationens namn

När du har valt en genre, kan listan visas enligt följande:

Alla kanaler

Markerade Kanaler

Per land

Sök

Ange stationens namn och välj OK.

Internet radio 11:56 Virgin Radio Playback Buffer P2

FM-radioläge tar emot analog radio från FM-bandet.

För att komma in i FM-läge trycker du på Mode tills displayen visar FM-radio, eller så trycker du på FM på fjärrkontrollen.

För att hitta en station trycker du på Select. Frekvensen visar räkningen medan enheten skannar FM-bandet.

Alternativt kan du skanna upp eller ner genom att trycka på Up eller Down-knapparna eller tryck och håll ner I>> eller <<I på fjärrkontrollen.

Förinställningar

För att spara en station som förinställd trycker du och håller ner Preset tills displayen visar Save to preset-skärmen. Välj en av de 10 förinställningarna och tryck på Select för att spara.

För att välja en förinställd trycker du kort på Preset och väljer sedan en av förinställningarna på listan.

Sökinställningar

Som standard stannar FM-sökningar vid någon tillgänglig station. Detta kan resultera i ett dåligt signal-brus-förhållande (brus) från svaga kanaler.

För att ändra sökningsinställningar för att endast stanna vid kanaler med bra signalstyrka, väljer du Menu > Scan setting och ändra alternativet till Yes.

Ljudinställningar

Som standard finns alla stereokanaler i stereo. För svaga kanaler, kan detta resultera i ett dåligt signal-till-brus-förhållande (brus).

För att spela svaga kanaler i mono, väljer du Menu >Audio setting och ändrar alternativet till Yes.

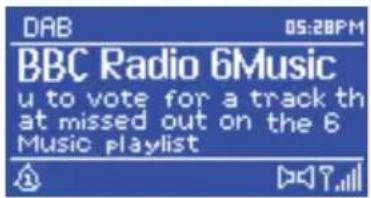

DAB-radio

DAB-radio-läget får digitalradio från DAB-bandet och visar information om stationen, programmet och musik.

För att komma in i DAB-läge trycker du på Mode tills displayen visar DAB på fjärrkontrollen.

Första gången som DAB-läget väljs söker den automatiskt efter DAB-kanaler.

Använd Up/Down för att välja en station från listan och tryck på Select.

För att göra en ny stationsökning: Menu > Scan och tryck på Select.

Val av kanaler

Använd MENU > Station för att visa station och tryck på Select för att välja station. Du kan också använda I>> eller <<I för att komma till nästa DAB -kanal.

Manuell inställning

Används för att söka manuellt.

Rensning ogiltig

Tar bort otillgängliga kanaler.

DRC

Vissa DAB-sändningar använder DRC.

DRC är ett dynamisk områdeskomprimering.

Den ökar de tystare delarna och minskar de högsta delarna av ljudsignalen.

Använd MENU > DRC och välj DRC high, DRC low eller DRC off.

Stationsordning

Används för att välja sorteringsordning för DAB-kanaler.

Använd MENU > Station order och välj Alphanumeric, Ensemble eller Valid.

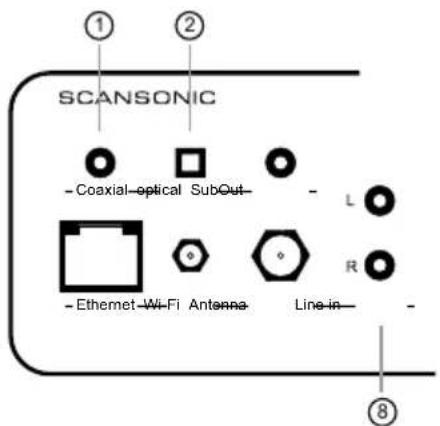

Eextern källa

R110 kan spela upp signaler från olika externa källor, som MP3-spelare, DVD, TV etc.

Sänk alltid volymen och stäng av alla apparater innan du ansluter externa källor.

Koaxial (digital)

Anslut koaxialkabeln från den externa källan till den koaxiala anslutningskontakten (1) på baksidan.

Tryck på Mode flera gånger tills displayen visar Coax in, eller tryck på COAX på fjärrkontrollen.

Optisk (digital)

Anslut den optiska kabeln från den externa källan till den optiska anslutningskontakten (2) på baksidan.

Tryck på Mode flera gånger tills displayen visar Opt in, eller tryck på OPT på fjärrkontrollen.

AUX (analog)

Anslut RCAI-kabeln (röd och vit) från den externa källan till anslutningskontakterna för linje-in (L och R) (8) på baksidan.

Tryck på Mode flera gånger tills displayen visar AUX in, eller tryck på AUX på fjärrkontrollen.

① ② SCANSONIC - Coaxial-optical SubOut - L - Ethernet-Wi-Fi Antenna Line-in - ⑧

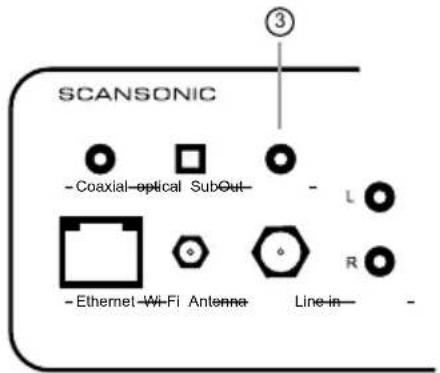

Sub ut

R110 kan ge signal till en aktiv subwoofer.

Sänk alltid volymen och stäng av alla apparater innan du ansluter en subwoofer.

Sub ut

Anslut RCA mono-kabeln från subwoofern till Suboutanslutningskontakten (3) på baksidan.

SCANSONIC - Coaxial-optical SubOut - - Ethernet Wi-Fi Antenna Line-in -

Övriga inställningar

Frekvenskorrigering

Du kan använda frekvenskorrigeraren för att ändra bas, diskant och styrka.

Menu > System settings > Equaliser

Välj mellan förinställningarna: Normala, Flat, Jazz, Rock etc., eller välj My EQ profile setup, för att göra dina egna inställningar.

Bas

Du kan ändra basinställningen från fjärrkontrollen genom att använda BASS +/BASS -.

Diskant

Du kan ändra basinställningen från fjärrkontrollen genom att använda TREBLE + / TREBEL -

Balans

Du kan ändra balansen mellan vänster och höger högtalare från fjärrkontrollen genom att använda BAL LEFT och BAL RIGHT.

För att återställa balansen trycker du på RES.

Språk

Du kan ändra språket på skärmen.

MENU > System settings > Language

Fabriksåterställning

Du kan ändra alla inställningar till fabriksinställningarna.

MENU > System settings > Factory reset välj Yes.

Internetradiportal

Registrering

Webbplatsen för Frontier Silicon Internetradiportal låter dig organisera dina favoritlistor, manuellt lägga till kanaler och även lyssna på internetradio på en dator.

För att registrera din Scansonic hos portalen, måste du först skaffa din radios unika åtkomstkod:

Växla till Internetradioläge.

MENU > Station list > Help > Get access code

Get access code Access code LCCW52X

Skriv ner koden

Besök portalens webbplats: www.wifiradio-frontier.com

Om det här är ditt första besök på portalen, registrerar du dig för ett nytt konto och ange följande uppgifter:

• åtkomstkod
• din e-postadress
• lösenord
  • radiomodell (Scansonic R110)

Om du redan har ett konto och vill lägga till ytterligare radio, loggar du in på ditt konto och väljer: My preferences > Add another Wi-Fi radio.

Musikspelar-läge

Musikspelarläge spelar upp ljudfiler som MP-3, ACC, WMA eller FLAC från en dator på det lokala nätverket.

För att komma in i musikspelarläge trycker du på Mode tills displayen visar Music player eller så trycker du på MUSIC PLAYER på fjärrkontrollen.

Music Player 05:28PM Flirt Artist: Cameo

Delad media (från UPnP-mediaserver) Tryck på MENU > Shared media

Om du har ställt in delad media (t.ex. Windows Media Player) på ditt nätverk, bör du se en lista över de datorer som innehåller delad media.

Välj en dator i listan för att bläddra och välja ett spår.

När ett spår har valts, kan du hoppa till nästa eller föregående spår genom att använda I>> and <<I på fjärrkontrollen.

Obs: Det finns flera alternativ för att dela media via UPnP, t.ex. Windows Media Player och vissa NAS-hemmanätverk.

iTunes fungerar för närvarande inte som en UPnP-mediaserver.

Alarm och viloläge

Radions alarm låter dig vakna till din önskade radiostation - eller en summer.

Inställning av alarmet

Tryck på ALARM på fjärrkontrollen.

Välj Alarm 1 eller Alarm 2 och tryck på SELECT.

Ställ in följande parametrar:

• Aktivera: Av, dagligen, en gång, helger eller vardagar
• Time (tid): TT:MM
• Mode (läge): Summer, Internetradio DAB eller FM
  • Förinställning: Senast lyssnad 1-10
• Volym: 0 - max.

För att spara de nya inställningarna, bläddrar du ner och väljer Spara. Alarmikonen visas nu i displayen.

För att stoppa alarmet trycker du ALARM eller POWER/STANDBY.

Viloläge

Vilofunktionen sätter enheten i standby-läge när den valda tiden har gått ut.

För att ställa in insomningstimern trycker du på SLEEP på fjärrkontrollen.

Tryck på SLEEP flera gånger för att välja från Sleep OFF, 15 MINS, 30 MINS, 45 MINS eller 60 MINS.

enjoy
