Voxtel R320 - Walkie-talkie AEG - Gratis bruksanvisning och manual

Märke	AEG
Modell	Voxtel R320
Produkttyp	PMR446 walkie-talkie
Tillgängliga kanaler	8 PMR446-kanaler
CTCSS-underkanaler	38 per kanal
DCS-koder	83 koder
Maximal räckvidd	Upp till 10 km i öppen terräng
TX uteffekt	0,5 W max
Strömförsörjning	Laddningsbara batterier (via laddningsstation eller nätadapter 9V/200mA)
Laddningstid	Cirka 10 timmar (urladdade), upp till 14 timmar (nya batterier)
Batteriindikator	LCD 3-stegsindikator med varningssignal vid låg nivå
Skärm	LCD med bakgrundsbelysning (5 s)
Huvudfunktioner	VOX, automatisk scanning av kanaler/CTCSS/DCS, dubbel övervakning (DCM), knapplås, 15 anropsmelodier, Roger-bip, tangentljud
Anslutningar	Kombinerad hörlur/mikrofon/laddningsuttag
Antenn	Inbyggd, använd inte om skadad
Mått (uppskattade)	Cirka 150 x 50 x 30 mm
Vikt (uppskattad med batterier)	Cirka 100 g
Rengöring och underhåll	Fuktig trasa, undvik lösningsmedel, extrema temperaturer och fukt
Säkerhet	Håll 5 cm från ansiktet, använd inte vid åskväder eller i explosiv atmosfär
Garanti	24 månader från inköpsdatum
Avfallshantering	Kastas inte i hushållsavfall, återvinn på insamlingsplats
Standarder	Överensstämmer med direktiv R&TTE 1999/5/EG

Vanliga frågor - Voxtel R320 AEG

Hur sätter man på och stänger av walkie-talkien AEG Voxtel R320 ?

För att slå på, vrid ström/volymreglaget medurs tills LCD-skärmen aktiveras. För att stänga av, vrid det moturs tills skärmen blir vit.

Hur byter man kanal på Voxtel R320?

Tryck en gång på Meny →, kanalnumret blinkar. Använd ▲/▼ för att välja kanal (1-8). Bekräfta med PTT-knappen.

Hur ställer man in en CTCSS-underkanal för privat kommunikation?

Tryck två gånger på Meny →, CTCSS-numret blinkar. Välj en kod från 1 till 38 med ▲/▼, bekräfta med PTT. Motparterna måste vara på samma kanal och underkanal.

Hur aktiverar man VOX-funktionen (handsfree)?

Tryck 4 gånger på Meny →. VOX-ikonen visas och OF blinkar. Tryck på ▲ för att ställa in känslighet (max 3). För att avaktivera, tryck på ▼ tills OF visas. Bekräfta med PTT.

Hur låser man knapparna för att förhindra oavsiktliga ändringar?

Tryck och håll ned Meny → tills låsikonen visas på skärmen. PTT-, anrops- och strömknapparna förblir aktiva.

Vilken är den maximala räckvidden för Voxtel R320?

Räckvidden kan vara upp till 10 km i öppen terräng utan hinder. I stads- eller skogsområden är räckvidden kortare.

Hur laddar man batterierna i walkie-talkien?

Använd medföljande laddningsstation: anslut adaptern, placera enheten vertikalt i laddaren, lysdioden tänds. Laddningstiden är cirka 10 timmar för urladdade batterier.

Vad gör man om skärmen är tom eller enheten inte startar?

Kontrollera att batterierna är korrekt installerade (rätt polaritet). Om de är urladdade, ladda dem. Se till att batteriluckan är ordentligt stängd.

Hur rengör man Voxtel R320?

Använd en fuktig trasa för att rengöra enheten. Använd aldrig bensen, thinner eller lösningsmedel. Undvik exponering för värme, fukt och direkt solljus.

Vad gör man vid långvarig utebliven användning?

Ta ur batterierna för att undvika läckage. Förvara enheten på en torr och tempererad plats. Ladda batterierna helt innan återanvändning.

BRUKSANVISNING Voxtel R320 AEG

Tack för att du valt att köpa den här produkten. Produkten har utformats och monterats utifrån största möjliga omsorg om dig och miljön. Därför levereras produkten med en snabbinstallationsguide för att minimera antalet sidor och därmed minska den totala pappersförbrukningen och förhindra att träd skövlas i onödan. Tack för att du stödjer oss i arbetet med att skydda miljön.

2 BEKANTA DIG MED DIN PMR

# Förlaring
1		Antenn
2	①	Strömbrytare/volymkontroll • Vrid medsols/motsols För att säffa på/stänga avenheten.
3		Uttag För mikrofon/hörsnäcka/laddare
4		LCD-display • Visar det aktuella kanalvalet och andra radiosymboler.
5		Sändningsdiod
6	→	Menyknapp • Tryck För att växla mellanLAGEN.
7 MIC		Mikrofon
8 PTT		PTT-knapp (Push to talk) • Tryck och häll ned För att sända.
9	●	Anropsknappen • Tryck in För att skicka en ringsignal till andra PMR-enheter.
10	/ ▲ ▼	Upp-/nedknapp • Tryck För att öandra kanal, volym och För att väljainställningar.
11		Högtalare

2.2 LCD-display (se P2)

	Förklaring
8	Kanalnummer. Byter mellan 1 till 8 enlicht användarens val.
88	CTCSS-kod. Byter mellan 1 till 38 enlicht användarens val.
	Visar batterinivân. Staplarna indikerar Near batteriet måste laddas.
TX	Visas Near en signal sänds.
RX	Visas Near en signal tas emot.
DCM	Visas Near funktionen für dubbel bevakning År aktiv.
DCS	Visas Near DCS-funktionen (Digital Code System) År aktiv.
VOX	Visas Near VOX-funktionen År aktiv.
SCAN	Visas Near PMR-enheten söker av alla kanaler.
	Visas Near knaplåsfunktionen År aktiverad.
III	Visar aktuell högtalarvolym.

3 INSTALLATION

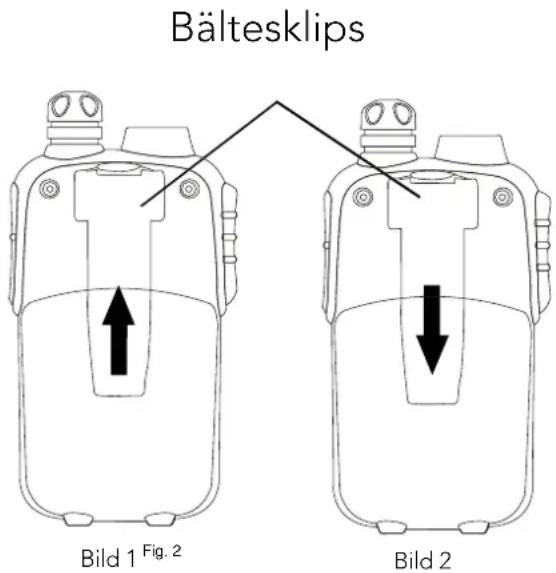

3.1 Ta bort bältesklips

• Dra ut bältesklipsspärren framåt (från PMR-enheten).
• När bältesklipsspärren är utdragen trycker du upp bältesklipset som visas i bild 1.

3.2 Så här sätter du

fast bältesklipset

• Skjut in bältesklipset i skåran som visas i bild 2. Ett klick indikerar att bältesklipset sitter i position.

3.3 Så här sätter du i batterierna (se P3)

Varning!

Sätt i batterierna enligt polaritetsmarkeringen på batterifacket. Felaktig placering kan skada såväl batterier som enheten.

• Skjut ned locket till batterifacket.
• Sätt i de uppladdningsbara batterierna enligt markeringen som visas i P3. Sätt tillbaka batterilocket.

Viktigt!

Läs säkerhetsvarningarna innan du laddar batterierna.

• När PMR-enheten placeras i laddaren ska bara den nätadapter som anges i handboken användas.
• Ladda inte icke-uppladdningsbara batterier.
• Se till att locket till batterifacket säkert sitter på plats när du laddar batterierna.
• Återvinn använda batterier på ett miljövänligt sätt. Försök aldrig bränna dem eller lägga dem någonstans, de kan brännas eller punkteras.
• Låt inte uttjänta batterier sitta kvar i PMR-enheter. De kan läcka och skada PMR-enheten.

3.4 Ladda batterierna

3.4.1 Använda bordsladdaren (modell R320) (se P4)

• Sätt i den lilla anslutningen i änden på nätadaptern i nätanslutningen baktill på bordsladdaren.
• Sätt i nätadaptern i en väggkontakt (240 V/50 Hz).
• Placera PMR-enheten i laddningsvaggan i en upprätt position. Laddningsindikatordioderna tänds.
• Det tar ungefär 10 timmar att ladda enheten om batterierna är fullständigt urladdade. Nya batterier kan ta upp till 14 timmar att ladda.

Viktigt!

• Enheten måste laddas med den medföljande nätadaptern. Att använda en annan adapter är inte godkänt enligt EN60950-1 och ogiltigförklarar godkännanden och garanti.
• Stäng alltid av PMR-enheten under laddning. Det kortar laddningstiden.

3.4.2 Använda adaptern (modell R300/R320) (se P5)

• Lyft på laddningskontaktens lock på höger sida av PMR-enheten.
• Sätt i den runda anslutningen på 9 V DC/200 mA-adaptern i laddningskontakten.
• Sätt i nätadaptern i ett vägguttag (240 V/50 Hz).

Viktigt!

• Använd endast nätaggregat som finns listade i handboken. Csec-nätadapter; CSD0900200G-nätaggregat.

3.5 Batterimätare

Batteriikonen visas i det vänstra hörnet på LCD-skärmen. Den visas som ett batteri med tre staplar inuti. De indikerar laddningsnivån. När batterierna når sin miniminivå i det här läget piper enheten två gånger och stängs sedan automatiskt av.

Enheten kan känna av batteriladdning i 4 nivåer:

Batterladdning hög.

Batterladdning mellan.

Batterladdning låg. På den här nivån ger,enhen ifrån sig att pip var 10:e sekund i normalåge.Viktigt! Ladda,enhen i 10-14 timmar.

Väldigt låg batterinivå. När batterierna häller på att;nasin miniminivå piper,enhen två gänger och stängsedan automatiskt av och overgår till bevakningslåge.

3.6 Batterilivslängd

Enheten har en inbyggd strömsparare som gör att batterierna räcker längre. Men du ska stänga av enheterna när de inte används för att spara batterikraft.

4 DRIFT

4.1 Sändningsområde

Samtalsområdet kan variera beroende på miljö och terräng. Räckvidden är upp till 10 km i öppen terräng, utan hinder som kullar eller byggnader. Försök inte använda PMR-enheter som är mindre än 1,5 meter ifrån varandra. Störningar kan då uppstå.

• För att undvika exponering för radiofrekvenser när du använder PMR-enheten ska den hållas minst 5 cm ifrån ansiktet.
• Använd aldrig enheten utomhus i åskväder.
• Använd inte enheten i regn.
• Om enheten blir våt stänger du av den och tar ut batterierna. Torka ur batterifacket och låt det torka i några timmar. Använd inte enheten förrän den är helt torr.
• Håll enheten utom räckhåll för barn.

4.2 Så här sätter du på/stänger du av enheten

Sätta på:

• Vrid på strömbrytaren ① medsols tills LCD-skärmen sätts på och visar aktuell kanal.

Stänga av:

Vrid på strömbrytaren ① motsols tills LCD-skärmen släcks.

Obs!

Varje gång du vrider på strömbrytaren ① för att sätta på enheten, öppnas också volyminställningen. Volymen ökar eller minskar genom att vrida på strömbrytaren ① .

4.3 Andra kanaler

Enheten har 8 tillgängliga kanaler. För att kunna kommunicera med andra PMR-enheter inom räckvidden måste alla enheter vara inställda på samma kanal.

• Tryck på menyknappen ightarrow en gång. Det aktuella kanalnumret blinkar på LCD-skärmen.
• Tryck på uppknappen riangle eller nedknappen $ abla$ för att välja önskad kanal.

Kanalen ändras från 1 till 8 eller omvänt.

• Tryck på PTT-knappen för att bekräfta inställningen.

Obs!

I avsnittet "Kanalfrekvenstabell" i den här handboken finns mer information om frekvenser.

4.3.1 Ställa in CTCSS-underkanal

Varje kanal har 38 underkanaler som gör att du kan ställa in grupper av användare inom samma kanal för att göra konversationen mer privat. Om du har ställt in underkanal kan du bara kommunicera med andra PMR-enheter som är inställda på samma kanal och underkanal.

Du stänger av underkanalsfunktionen genom att ställa in underkanalen på 0 (noll). Då kan du kommunicera med vilken PMR-enhet som helst som också har stängt av underkanalsfunktionen.

• Tryck på menyknappen ightarrow två gånger. Den aktuella CTCSS-underkanalen blinkar på LCD-skärmen.
• Tryck på uppknappen riangle eller nedknappen $ abla$ för att välja en av 38 CTCSS-underkanaler.
• Tryck på PTT-knappen för att bekräfta underkanalsinställningen.

4.3.2 Så här ställer du in DCS, avancerad digital kod

Varje kanal har dessutom 83 digitala koder som gör att grupper av användare kan kommunicera säkrare.

• Tryck på menyknappen → 3 gånger. DCS-koden blinkar på LCD-skärmen.
• Tryck på uppknappen △ eller nedknappen ∇ för att välja önskad DCS-kod.
• Tryck på PTT-knappen för att bekräfta DCS-kanalinställningen.

Sända och ta emot

• PMR-överföringar är envägskommunikation. När du pratar kan du inte ta emot en sändning.
• PMR är ett öppet licensband. Identifiera dig alltid när du sänder på samma kanal.

4.4 Mottagning

Enheten startar kontinuerligt i mottagningsläge när den är påslagen och inte sänder. När en signal tas emot på den aktuella kanalen visas signalikonen för mottagning RX på LCD-skärmen.

4.5 Sändning (skicka tal)

• Tryck och håll ned PTT-knappen (Push to Talk) för att tala. Ikonen TX visas på LCD-skärmen.
• Håll enheten vertikalt med mikrofonen 5 cm från munnen. När du håller in PTT-knappen talar du in i mikrofonen med normal röst.
• Släpp PTT-knappen när du har talat klart.

4.6 Övervaka

Du kan använda övervakningsfunktionen för att söka efter svagare signaler på den aktuella kanalen.

• Tryck och håll ned menyknappen och nedknappen samtidigt. Ikonen RX visas på LCD-skärmen. Din handenhet plockar upp alla signaler på den aktuella kanalen, inklusive bakgrundsljud. Tryck på menyknappen för att avbryta övervakningen.

4.7 Ställa in VOX-känslighet (röstaktivering)

I VOX-läget skickar enheten en signal endast om den aktiveras av din röst eller andra ljud runt omkring dig. Enheten fortsätter att sända under 2 sekunder även om du slutar att tala.

VOX-känsligheten visas med ett nummer på LCD-skärmen. På den högsta nivån kommer enheten att plocka upp mjukare ljud (inklusive bakgrundsljud), på den lägsta nivån plockar den endast upp högre ljud.

• Tryck på menyknappen 4 gånger. Ikonen VOX visas och "OF" blinkar på LCD-skärmen.
• Tryck på uppknappen för att ställa in VOX-känsligheten på maximal nivå (nivå 3).
• Du inaktiverar VOX-funktionen genom att trycka på nedknappen tills "OF" visas på LCD-skärmen.
• Tryck på PTT-knappen för att bekräfta din inställning. VOX visas fast på LCD-skärmen när VOX-funktionen är aktiverad.

Obs!

VOX-funktionen rekommenderas inte om enheten ska användas i en bullrig eller blåsig omgivning.

4.8 Aktivera automatisk kanalsökning

Kanalavsökningen söker efter aktiva signaler i en oändlig slinga på alla 8 kanaler, alla 38 CTCSS-koder och alla 83 DCS-koder.

• Tryck på menyknappen 5 gånger. Ikonen SCAN visas på LCD-skärmen.
• Tryck på uppknappen eller nedknappen för att påbörja kanalavsökningen. När en aktiv signal känns av pausar enheten på den aktiva kanalen.
• Tryck på menyknappen → 6 gånger. CTCSS blinkar på LCD-skärmen. Tryck på uppknappen ▲ eller nedknappen ▼ för att påbörja avsökning av CTCSS-kanal 1-38.
• Tryck på menyknappen → 7 gånger. DCS blinkar på LCD-skärmen. Tryck på uppknappen ▲ eller nedknappen ▼ för att påbörja avsökning av DCS-kod 1-83.
• Tryck på PTT-knappen för att bekräfta inställningen.

4.9 Ringsignal

Din PMR-enhet kan göra dig uppmärksam på inkommande samtal med en ringsignal.

4.9.1 Anropssignal

Du kan skicka en anropssignal till andra PMR-användare för att påkalla deras uppmärksamhet.

Tryck på anropsknappen

En ringsignal hörs under två sekunder. Ikonen TX visas på LCD-skärmen. Övriga enheter inom räckvidd och som är inställda på samma kanal och underkanal (om tillämpligt) sänder ringsignalen.

4.9.2 Välja en ringsignal

Du kan välja mellan 15 olika ringsignaler.

• Tryck på menyknappen → 8 gånger. Ikonen "C 1" visas och blinkar på LCD-skärmen.
• Tryck på uppknappen ▲ eller nedknappen ▼ för att välja önskad ringsignal.

Den nya ringsignalen spelas när du byter från den ena till den andra.

• Tryck på PTT-knappen för att bekräfta inställningen.

4.10 Ställ in bekräftelsepip

Bekräftelsepipet är en ton som sänds automatiskt när PTT-knappen släpps. Det uppmärksammar mottagaren på att du avsiktligt har avslutat din sändning och att du nu är redo att ta emot.

• Tryck på menyknappen → 9 gånger. Ikonen "R0" visas och "ON" blinkar på LCD-skärmen.
• Tryck på uppknappen ▲ eller nedknappen ▼ för att aktivera/inaktivera bekräftelsepip.
• Tryck på PTT-knappen för att bekräfta inställningen.

4.11 Sätta på/stänga av knappljud

När den här funktionen är aktiverad hörs ett knappljud när en knapp trycks ned.

• Tryck på menyknappen → 10 gånger. Ikonen "T0" visas och "ON" blinkar på LCD-skärmen.
• Tryck på uppknappen ▲ eller nedknappen ▼ för att aktivera/inaktivera knappljud.
• Tryck på PTT-knappen för att bekräfta inställningen.

4.12 Ställ in dubbelt bevakningsläge

Enheten kan bevaka två kanaler, den aktuella och en annan kanal (dubbel bevakning). Om enheten känner av en signal på någon av kanalerna, stoppar den och tar emot signalen.

• Tryck på menyknappen → 11 gånger. Ikonen "DCM" visas och "OF" blinkar på LCD-skärmen.
• Tryck på uppknappen ▲ eller nedknappen ▼ för att välja ytterligare en bevakningskanal (1-8, förutom aktuell kanal).
• Fortsätt trycka på menyknappen → om du vill ändra CTCSS-koden. Tryck på uppknappen ▲ eller nedknappen ▼ för att välja önskad CTCSS-kod (1-38).
• Fortsätt trycka på menyknappen → om du vill ändra DCS-koden. Tryck på uppknappen ▲ eller nedknappen ▼ för att välja önskad DCS-kod (1-83).
• Tryck på PTT-knappen för att bekräfta INSTÄLLNINGEN.

5 HJÄLPFUNKTIONER

5.1 Knapplås

Knapplåsfunktionen gör att användaren kan inaktivera uppknappen ▲, nedknappen ▼ och menyknapparna så att PMR-inställningarna inte kan ändras oavsiktligt.

• Du aktiverar knapplåsfunktionen genom att trycka och hålla ned menyknappen → tills knapplåsikonen visas på LCD-skärmen.
• Du inaktiverar knapplåsfunktionen genom att trycka och hålla ned menyknappen → tills knapplåsikonen försvinner från LCD-skärmen.

Obs!

PTT-knappen, anropsknappen och strömbrytaren låses inte även om knapplåsfunktionen aktiveras.

5.2 Bakgrundsbelysning för LCD-skärmen

Varje gång en knapp trycks ned (förutom PTT-knappen och anropsknappen) tänds LCD-skärmen under 5 sekunder.

5.3 Uttag för mikrofon/hörsnäcka/laddare

Enheten är utrustad med ett uttag för mikrofon, hörsnäcka och laddare som sitter mittemot PTT-knappen. Mer information finns på www.aegtelephones.eu

6

SPECIFIKATIONER

Tillgängliga kanaler 8 kanaler
CTCSS-underkanal 38 für varje kanal
Uteffekt (TX) 0,5 W (max)
Räckvidd upp till 10 km

Kanalfrekvenstabell

Kanal Frekvens (MHz) Kanal Frekvens (MHz)
1	446,00625	5	446,05625
2	446,01875	6	446,06875
3	446,03125	7	446,08125
4	446,03125	8	446,09375

7 SÄKERHET

!	Skadad antenn Använd inte PMR-enheten om antennenär skadad. Om en skadad antennkommen i kontakt med hud kan lindrigare brännskador uppsta.
!	Upladdningsbara batterier Alla batterier kan orsaka egendomsskador och/eller kroppsskador som brännskador om ledande material som smycken, nycklar eller länkade kadjorkommen i kontakt med exponerade ansluttingar. Materialet kan skapa en kortslutting och bli ganska varmt. Var försiktig;när du hanterar ett laddat batteri, särskilt om du Förvarar det i fickan, plånboken eller;n当场 annan behällare med metallobjekt.
!	Varning För fordon med krockkudde Placera inte eheten iett område überen krockkudde eller i krockkuddens utlösningsområde. Krockkuddar blæses upp med stor kraft. Om en ehet placeras i krockkuddens utlösningsområde och den utlöses kan eheten slungas iväg med hög hastighet och orsaka allvarlga skador på bilens passagerare.
!	Potentiellt explosiv miljö Stäng av eheten i potentiellt explosiv miljö, om det inte är en ehet som är avsedd für södant bruk (till exempl godköänd für fabriksanvändning). Gnistor i södana områden kan orsaka explosioner aller eldsvädor med svåra skador aller dödsfall till följd.
!	Batterier Byt inte batterier i en potentiellt explosiv miljö. Gnistor kan uppstä;när batterierna sänts i ellr teras ur och orsaka explosioner.
!	Tändhattar och ormåden)dprängning pögår Für att undvika mögil störning frän spängningsarbetenska eheten stängas av i;närhen av elektriska tändhattar, i ormåden)dprängning pögår och vid skylten: „Stäng av tvvägstradio". Följ alla varningsmärken och instruktioner.

Obs!

Explosiva miljöer är ofta, men inte alltid, klart och tydligt uppmärkta. Detta gäller tankningsområden, till exempel nedre däck på en båt, lagringsområden för bränsle och kemiprodukter, områden där luften innehåller kemikalier eller partiklar, till exempel spannmål, damm eller metallpuder och andra områden där du normalt uppmanas att stänga av motorn.

8

CE-DEKLARATION

Denna produkt uppfyller grundläggande krav och tillämpliga regler i direktivet 1999/5/EG om radioutrustning och teleterminalutrustning. En försäkran om överensstämmelse finns på: www.aegtelephones.eu

9 KASSERING AV ENHETEN (MILJÖ)

Vid slutet av produktens livscykel ska du inte kasta den i de vanliga hushållssoporna utan lämna in den på en insamlingsplats för återvinning av elektrisk och elektronisk utrustning. Symbolen på produkten, instruktionsboken och/eller förpackningen visar detta. Vissa av produktmaterialen kan återanvändas om du tar med dem till en återvinningsstation. Genom att du på detta sätt ser till att vissa delar eller råmaterial återanvänds bidrar du till arbetet för att skydda miljön. Kontakta dina lokala myndigheter för mer information om insamlingsplatser i ditt område.

Batterier måste tas ur innan enheten kasseras. Gör dig av med batterierna på ett miljövänligt sätt i enlighet med nationella regler.

10 RENGÖRING OCH UNDERHÅLL

Rengör inte någon del av enheten med bensen, förtunningsmedel eller andra lösningsmedel eftersom det kan orsaka permanenta skador som inte omfattas av garantin.

Rengör vid behov med hjälp av en fuktig trasa.

Håll enheten borta från värme, fukt eller starkt solljus och se till att den inte blir våt.

11 GARANTI OCH SERVICE

Enhetens garanti gäller i 24 månader från det inköpsdatum som finns angivet på inköpskvittot. Denna garanti omfattar inte skador som orsakats på grund av olycka, felaktig användning, slitage, otillåten modifiering av utrustningen, eller försök till justering eller reparation på annat sätt än genom godkända ombud.

Spara kvittot eftersom det är ditt garantibevis.

11.1 När enheten omfattas av garantin

• Packa ihop enhetens alla delar i originalförpackningen.
• Återlämna enheten till den butik där du köpte den och se till att ta med inköpskvittot.
• Kom ihåg att inkludera nätadaptern (om tillämpligt).

11.2 Efter garantiperiodens slut

Om enheten inte längre omfattas av garantin, kontaktar du oss via www.aegtelephones.eu
