BRUKSANVISNING PDM4210 YAMAHA

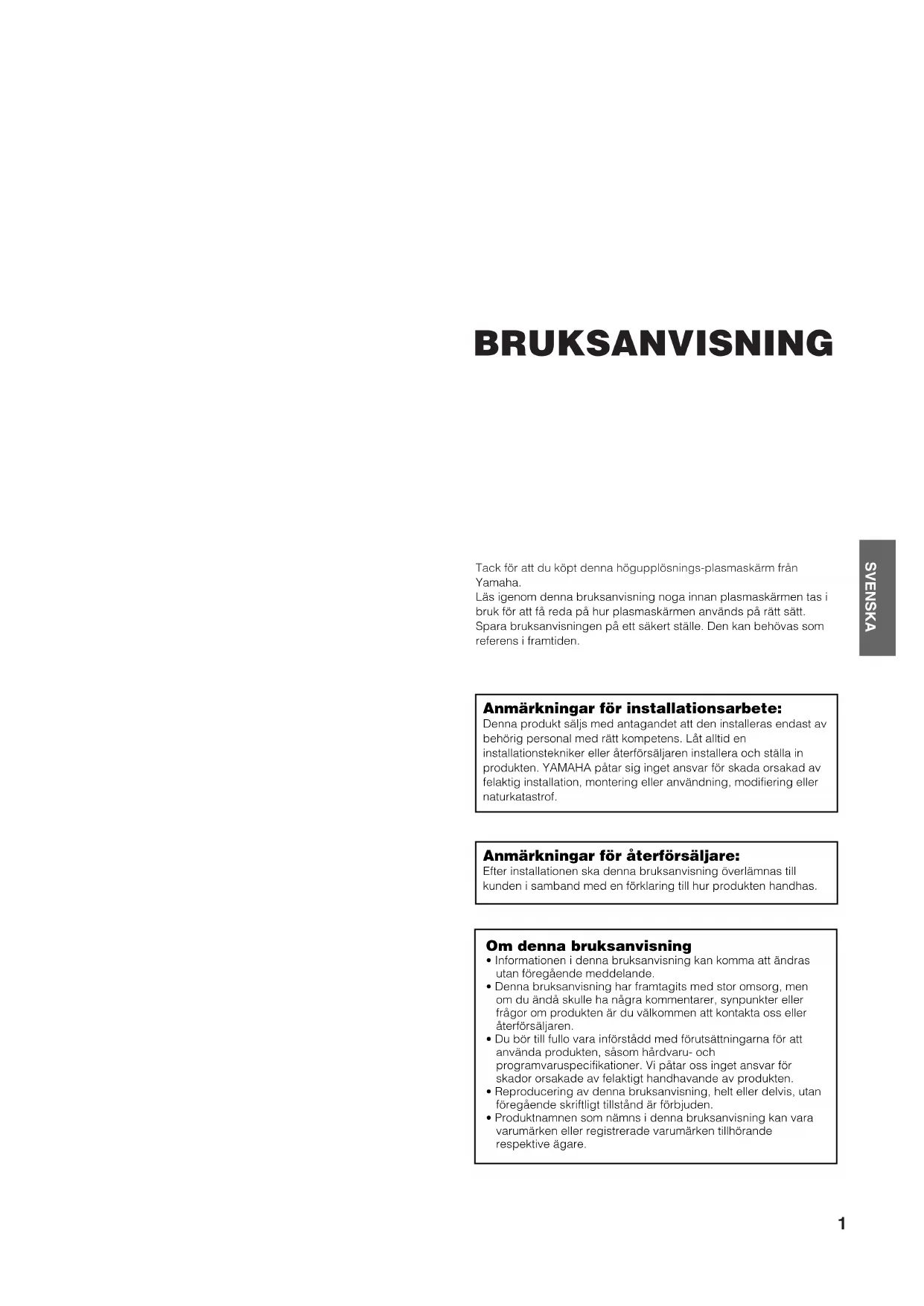

032PDM-4210GGER 2003.12.25 13:09 ページ56(ブラック版)1 SVENSKA BRUKSANVISNING Tack för att du köpt denna högupplösnings-plasmaskärm från Yamaha. Läs igenom denna bruksanvisning noga innan plasmaskärmen tas i bruk för att få reda på hur plasmaskärmen används på rätt sätt. Spara bruksanvisningen på ett säkert ställe. Den kan behövas som referens i framtiden. Anmärkningar för installationsarbete: Denna produkt säljs med antagandet att den installeras endast av behörig personal med rätt kompetens. Låt alltid en installationstekniker eller återförsäljaren installera och ställa in produkten. YAMAHA påtar sig inget ansvar för skada orsakad av felaktig installation, montering eller användning, modifiering eller naturkatastrof. Anmärkningar för återförsäljare: Efter installationen ska denna bruksanvisning överlämnas till kunden i samband med en förklaring till hur produkten handhas. Om denna bruksanvisning

• Informationen i denna bruksanvisning kan komma att ändras utan föregående meddelande.

• Denna bruksanvisning har framtagits med stor omsorg, men om du ändå skulle ha några kommentarer, synpunkter eller frågor om produkten är du välkommen att kontakta oss eller återförsäljaren.

• Du bör till fullo vara införstådd med förutsättningarna för att använda produkten, såsom hårdvaru- och programvaruspecifikationer. Vi påtar oss inget ansvar för skador orsakade av felaktigt handhavande av produkten.

• Reproducering av denna bruksanvisning, helt eller delvis, utan föregående skriftligt tillstånd är förbjuden.

• Produktnamnen som nämns i denna bruksanvisning kan vara varumärken eller registrerade varumärken tillhörande respektive ägare. 041PDM-4210GSW 2003.12.23 17:34 ページ1(ブラック版)2

• ANMÄRKNINGAR p. 23
• FELSÖKNING p. 24
• Symptom som verkar tyda på fel p. 24
• Åtgärder för korrigering av felaktig skärmvisning p. 26
• PRODUKTSPECIFIKATIONER p. 27
• Signalingång p. 27
• Rekommenderade signaler p. 28
• SUPPLEMENT p. 30
• Tillsatsvideons funktion p. 31
• Tillsatsmottagarens funktion Stor, högupplöst plasmaskärm Färgplasmaskärmen på 42 tum har en upplösning på 1024 (H) X 1024(V) pixel, vilket ger en högupplöst och stor, platt skärm (bildförhållande: 16:9) med låg profil. Skärmen påverkas inte av elektromagnetiska störningar från geomagnetiska källor och omgivande strömkablar, och ger en högkvalitativ bild utan färgfel och förvrängningar. Hög Prestanda Digital Processor Skärmen klarar av många olika typer av datorsignaler, från 640 x 400, 640 x 480 VGA till 1600 x 1200 UXGA. Lättanvänd fjärrkontroll och skärmmenysystem Den medföljande fjärrkontrollen underlättar inställning av skärmen. Vidare visar skärmmenysystemet status för signalmottagning och skärminställningar på ett lättöverskådligt sätt. TruBass TruBass, SRS och (o) symbolen är varumärken för SRS Labs, Inc. TruBass teknologi är införlivat under licens från SRS Labs, Inc. Om tillsatsvideon Följande funktioner kan erhållas genom anslutning av tillsatsvideon. (1) En komposit/S-kontakt och två komponentkontakter. En kompositvideoutgång som monitorutgång. (2) Ett brett urval av enheter utöver datorer kan anslutas. (3) Det går att växla mellan komponentingång och RGB-signaler från skärmmenyn. (4) En SCART-kontakt för signaler enligt europeisk standard. Den fungerar som komposit/S/RGB-ingång eller videoutgång. Tillbehör Fråga din återförsäljare för ytterligare information. p. 43

• Denna bruksanvisning trycktes före den slutliga produktutvecklingen. Vissa tekniska data kan således bli föremål för ändring beroende på driftsförbättringar och annat. I dessa fall ges tekniska data på själva produkten företräde framför de tekniska data som anges i denna bruksanvisning.

• VARUMÄRKESERKÄNNANDE VGA och XGA är registrerade varumärken tillhörande International Business Machines Corporation. APPLE och Macintosh är registrerade varumärken tillhörande Apple Computer, Inc. Alla varumärken och produktnamn är varumärken eller registrerade varumärken tillhörande respektive ägare. 041PDM-4210GSW 2003.12.23 17:34 ページ2(ブラック版)3 SVENSKA OBSERVERA: LÄS DETTA INNAN ENHETEN TAS I BRUK. Denna plasmaskärm har utformats och tillverkats för att uppfylla internationella säkerhetsstandarder, men som med all elektrisk utrustning måste varsamhet iakttas för att uppnå bäst resultat och högsta säkerhet. Vi ber dig att du, innan du använder produkten, läser igenom och tillgodogör dig säkerhetsanvisningarna noggrant för att säkerställa en korrekt användning, samt följer alla instruktioner. Undvik att använda skärmen om ett fel skulle uppstå. Onormala förhållanden såsom rökbildning, konstig lukt, avsaknad av bild eller ljud, för högt ljud, skadat hölje eller komponenter eller kablar, inträngande av vätskor eller främmande föremål etc. kan orsaka eldsvåda eller elektriska stötar. I sådana fall ska du omedelbart slå av strömbrytaren och sedan dra ut nätkabeln ur vägguttaget. Efter att ha kontrollerat att rökutvecklingen eller luktbildningen har avstannat ska du kontakta återförsäljaren. Försök dig aldrig på att själv utföra reparationer, då detta kan leda till farliga situationer. Undvik att utsätta skärmen för vätskor eller främmande föremål. Inträngande av vätskor eller främmande föremål kan leda till eldsvåda och elektriska stötar. Iaktta särskild försiktighet i hushåll med barn. Om vätskor eller främmande föremål skulle tränga in i skärmen ska du omedelbart slå av strömbrytaren, dra ut nätkablen ur vägguttaget och kontakta återförsäljaren.

• Undvik att placera skärmen i våtutrymmen, såsom badrum.

• Undvik att utsätta skärmen för regn och väta.

• Undvik att placera blomvaser, krukor, muggar, kosmetika, vätskor såsom vatten etc. på eller i närheten av skärmen.

• Undvik att placera metaller, brännbara ämnen etc. på eller i närheten av skärmen. Skärmen får inte tas isär eller modifieras. Skärmen innehåller högspänningsdelar. Modifieringar kan leda till eldsvåda eller elektriska stötar.

• Undvik att avlägsna fasta höljen. Undvik att utsätta skärmen för stötar och slag. Om skärmen utsätts för stötar och/eller går sönder, kan detta leda till skador och fortsatt användning kan leda till eldsvåda eller elektriska stötar. Om glaspanelen går sönder eller skadas ska du omedelbart slå av strömbrytaren, dra ut nätkablen ur vägguttaget och kontakta återförsäljaren. Undvik att placera skärmen på ett instabilt underlag. Om skärmen tappas och/eller går sönder, kan detta leda till skador och fortsatt användning kan leda till eldsvåda eller elektriska stötar.

• Undvik att placera skärmen på ett instabilt, lutande eller vibrerande underlag, som t.ex. ett rangligt eller lutande ställ. Undvik att blockera skärmens ventilation. Om ventilationen blockeras vid användning av skärmen eller strax efter att strömmen har slagits av, kan detta på grund av överhettning orsaka skador och förkorta skärmens livslängd. Sörj för en god ventilation.

• Håll ett avstånd på 100 mm (10 cm) eller mer mellan skärmens sidor, baksida samt ovansida och väggar och andra föremål.

• Undvik att placera föremål runt skärmens ventilationshål.

• Ventilationshålen får aldrig blockeras.

• Undvik att placera skrmen med sidorna uppåt.

• Undvik att täcka över skärmen med en duk eller liknande.

• Undvik att placera skärmen på mattor och sängkläder, eller i närheten av gardiner. Använd endast vägguttag med rätt spänning. Felaktig strömförsörjning kan leda till eldsvåda eller elektriska stötar. Använd endast korrekt strömförsörjning, enligt anvisningen på skärmen och säkerhetsstandarden.

• Använd medföljande nätkabel beroende på typen av vägguttag. Iaktta försiktighet vid anslutning av nätkabeln. Felaktig anslutning av nätkabeln kan leda till eldsvåda eller elektriska stötar.

• Undvik att vidröra nätkabeln med våta händer.

• Kontrollera att nätkabelns stickkontakt är ren (och dammfri) innan den används. Rengör stickkontakten med en mjuk, torr trasa.

• Sätt i stickkontakten ordentligt i vägguttaget. Undvik att använda lösa eller trasiga vägguttag; annars kan det bli kontaktfel.

• Undvik att kapa av den påmonterade stickkontakten och använda en annan; annars kan funktionen försämras. Om du vill förlänga kabeln ska du använda en ordentlig förlängningskabel eller kontakta återförsäljaren.

• Om du skulle behöva byta ut säkringen i den gjutna stickkontakten, ska du byta ut den mot en ny med samma amperetal, typ och godkännande som originalet. Sätt tillbaka säkringsskyddet i ursprungsläget. Se till att det finns ett fungerande jordningsskydd. Anslut jordkontakten på skärmens växelströmsingång till jordningspunkten vid vägguttaget med den medföljande nätkabeln. Om den medföljande kontakten inte passar ditt vägguttag ska du låta en elektriker byta uttaget. 041PDM-4210GSW 2003.12.23 17:34 ページ3(ブラック版)4 Var försiktig när du hanterar nätkabeln och externa anslutningskablar. Om du använder en skadad nätkabel kan detta leda till eldsvåda eller elektriska stötar. Undvik att utsätta kabeln för hög värme, tryck eller uttöjning. Om nätkabeln skadas (frilagda eller brutna ledningar e.dyl.) ska du kontakta återförsäljaren.

• Undvik att placera skärmen eller andra tunga föremål på nätkabeln. Undvik också att täcka över den med mattor, överkast eller liknande, då detta kan leda till att man oavsiktligt placerar tunga föremål på den då dolda kabeln.

• Undvik att dra i nätkabeln. När du sätter i eller tar ut nätkabeln ska du hålla i stickkontakten.

• Undvik att placera kabeln i närheten av element.

• Undvik, för att förhindra elektriska stötar, att vidröra stickkontakten omedelbart efter att du har dragit ut den ur vägguttaget.

• Undvik att vidröra stickkontaktenande vid åskväder.

• Undvik att rulla ihop eller böja nätkabeln kraftigt.

• Skydda nätkabeln från att bli trampad på eller klämd – i synnerhet nära stickkontakten, vägguttaget och där den kommer ut ur apparaten.

• Nätkabeln får inte modifieras. Var försiktig vid hanteringen av fjärrkontrollens batteri. Felaktig hantering av batteriet kan leda till eldsvåda eller personskador. Batteriet kan explodera om det hanteras felaktigt.

• Förvara batteriet utom räckhåll för barn och husdjur. Vid nedsväljning ska du omedelbart kontakta läkare för akutvård.

• Undvik att batteriet kommer i kontakt med eld eller vatten.

• Undvik miljöer med öppen eld och höga temperaturer.

• Undvik att hålla i batteriet med metallpincett.

• Förvara batteriet på en mörk, sval och torr plats.

• Undvik att kortsluta batteriet.

• Undvik att återuppladda, ta isär och löda batteriet.

• Undvik att utsätta battteriet för stötar.

• Använd endast batteri av den typ som anges i skärmens bruksanvisning.

• Kontrollera att batteriets plus- och minuspoler är rättvända vid iläggning av batteriet.

• Om du upptäcker batteriläckage ska du torka bort spillet och byta batteriet. Om spillet fastnar på din kropp eller dina kläder ska du skölja noga med vatten.

• Observera lokala bestämmelser för avyttring av batterier. Var försiktig när du flyttar skärmen. Ovarsamhet kan leda till person- eller sakskador.

• Undvik att flytta skärmen när den används. Innan skärmen flyttas ska du koppla loss nätkabeln och alla externa anslutningar.

• Skärmen bör flyttas av två personer.

• Undvik att utsätta skärmen för stötar och slag; var särskilt varsam med glasplattan. Undvik att placera föremål ovanpå skärmen. Om du placerar föremål ovanpå skärmen kan dessa falla ned och orsaka person- eller sakskador. Iaktta särskild försiktighet i hushåll med barn. Undvik fuktiga eller dammiga platser. Om skärmen placeras i rök, fuktig eller dammig luft, oljig, sotig eller korroderande gas kan detta leda till eldsvåda eller elektriska stötar.

• Undvik att placera skärmen nära kök, luftfuktare eller andra platser med oljig rök eller fuktig luft. Undvik miljöer med höga temperaturer. Värmen kan ha negativ inverkan på skärmen och övriga delar, samt leda till kemiska reaktioner, smältning och eldsvåda.

• Undvik att placera skärmen, fjärrkontrollen och övriga delar i direkt solljus eller i närheten av varma föremål såsom värmeelement.

• Undvik att placera skärmen på platser där temperaturen varierar kraftigt. Ta loss nätkabeln för säkerhets skull.

• Av säkerhetsskäl ska nätkabeln kopplas loss om skärmen inte ska användas under en längre period.

• Innan rengöringen ska du stänga av skärmen och koppla loss nätkabeln. Underlåtenhet att göra detta kan leda till eldsvåda eller elektriska stötar. Installationsmiljö Undvika att blockera ventilationshålen. Undvik att placera skärmen på mattor eller täcken, eller i närheten av gardiner som kan komma åt att blockera ventilationshålen. Undvik att placera projektorn på följande platser.

• Varma platser såsom i närheten av värmeelement, eller som är utsatta för direkt solljus.

• Platser med kraftigt växlande temperaturer.

• Platser med höga halter av sot, damm eller fukt.

• Platser med dålig ventilation.

• Platser i närheten av öppen eld.

• Våta platser såsom badrum eller omklädningsrum.

• Platser där man kan råka snubbla över skärmen.

• Platser som är utsatta för ständiga eller starka vibrationer.

• Stökiga platser eller på instabila underlag. OBSERVERA: LÄS DETTA INNAN ENHETEN TAS I BRUK. (forts.) 041PDM-4210GSW 2003.12.23 17:34 ページ4(ブラック版)5 SVENSKA Hur man ska titta på skärmen Om skärmen används i ett för mörkt rum kan ögonen bli trötta. Använd skärmen i ett rum med tillfredsställande belysning. Undvik, för att förhindra trötta ögon, att placera skärmen så att den belyses av direkt solljus. Ögonen blir trötta av att titta på skärmen under långa perioder. Vila ögonen genom att titta bort från skärmen då och då. Titta på skärmen nedåt. Anmärkning om inbränning Plasmaskärmen verkar genom att tända fosfor för att visa bilder. Fosfor har en begränsad livslängd. Efter en längre tids användning försämras fosforns ljusstyrka till den grad att stillbilder bara skulle bränna fast i skärmen och bli gråaktiga. Tips för att förhindra sådan inbränning är: - Undvik att visa bilder med stora skillnader i ljusstyrka eller bilder med hög kontrast, såsom monokroma mönster eller bokstäver, under längre tid. - Undvik att visa stillbilder under längre tid; försök istället att uppdatera dem med regelbundna intervaller eller flytta dem med skärmsläckarfunktionen. - Minska kontrasten och ljusstyrkan med reglagen för detta. Rengöring av monitorns plasmaskärm Innan rengöring av skärmen ska du stänga av den och koppla loss nätkabeln från väggkontakten. För att förhindra repor och skador på plasmaskärmens yta ska du undvika att stöta till eller gnugga ytan med vassa och hårda föremål. Rengör skärmen med en mjuk trasa, lätt fuktad med varmt vatten och torka av med en mjuk och torr trasa. Om det inte räcker kan du använda en trasa med ett milt rengöringsmedel. Starka eller slipande rengöringsmedel får inte användas. Rengöring av skärmens hölje Rengör skärmens hölje och kontrollpanel med en mjuk trasa. Om delarna är mycket smutsiga kan du spä ut ett neutralt rengöringsmedel i vatten, fukta en trasa och vrida ur den innan delarna rengörs och sedan torka efter med en mjuk, torr trasa. Använd aldrig sura/alkaliska rengöringsmedel, alkohol, skurpulver, datorrengöringsmedel, bilvax, glasputsmedel osv. eftersom de kan orsaka missfärgning, repor och sprickor. Radioavstörning Denna skärm har konstruerats i enlighet med internationella standarder för elektromagnetisk kompatibilitet. Detta har gjorts i syfte att förhindra störningar hos radiomottagare. - Håll skärmen åtskiljd från radioutrustning. - Justera radioantenner så att skärmen inte utsätts för störningar. - Radions antennkabel bör hållas undan från skärmen. - Använd en koaxialkabel som antenn. Du kan kontrollera om skärmen påverkar radiomottagare genom att stänga av all annan utrustning än skärmen. Om du får problem med radiomottagning när du använder skärmen ska du följa anvisningarna ovan. Försiktighetsmått för kabelanslutningen - Se till att alla anslutningar (inklusive stickkontakten, förlängningskablar och anslutningar mellan olika enheter) är rätt gjorda och i enlighet med tillverkarens anvisningar. Stäng av strömmen och koppla loss nätkabeln innan du gör några anslutningar. - Fäst kontakten ordentligt när signalkabeln ansluts. Dra även åt kontaktens skruvar. - Anslut skärmens nätkabel till ett annat vägguttag än ett som används för annan utrustning som t.ex. radio. - Använd en kontakt med jordanslutning och se till att den är ordentligt jordad. Försiktighetsmått vid transport På grund av skärmens tyngd ska du vara uppmärksam vid transporten. Dessutom ska du använda originalkartongen och -emballaget när du transporterar skärmen. Underlåtenhet att transportera skärmen i originalkartongen kan leda till att den skadas. Spara originalkartongen och allt emballage. Undvik att utsätta fjärrkontrollen för stötar. En stöt kan orsaka skador på eller funktionsstörningar hos fjärrkontrollen.

• Var försiktig så att du inte tappar fjärrkontrollen.

• Undvik att placera tunga föremål på fjärrkontrollen. Undvik stark belysning. Starkt infallande ljus (såsom direkt solljus eller rumsbelysning) kan försätta fjärrkontrollen ur spel. Undvik radiostörning Störstrålning kan leda till bildförvrängningar och brus.

• Undvik att ha radioalstrande utrustning såsom mobiltelefoner och andra sändare i närheten av skärmen. Ställ in ljudstyrkan på en lämplig nivå Av omtanke om grannarna är det bättre att nattetid ha en låg ljudstyrka och stänga fönstren. OBSERVERA: LÄS DETTA INNAN ENHETEN TAS I BRUK. (forts.) 041PDM-4210GSW 2003.12.23 17:34 ページ5(ブラック版)6 Försiktighetsmått för installationen - Undvik att använda provisoriska ställ och fäst ALDRIG benen med träskruvar. För att uppnå högsta möjliga säkerhet ska du alltid fästa tillverkarens godkända ställ eller ben med medföljande skruvar enligt anvisningarna. - Använd endast vagn, ställ, stativ, fäste eller bord som specificeras av tillverkaren eller säljs tillsammans med apparaten. Vid användning av vagn ska du vara försiktig när du flyttar vagenen och apparaten för att undvika skador om den välter. - Denna produkt är utformad för att överensstämma med rekommenderade säkerhetsstandarder för lutning och stabilitet. Undvik att dra så mycket upptill i höljet så att apparaten välter, vilket annars kan leda till skador på produkten och/eller personskador. - Följ tillverkarens anvisningar för vägg-, hyll- och takmontering. - Använd endast av tillverkaren specificerade tillbehör. - Rådfråga återförsäljaren om du har frågor kring installationen, användningen eller säkerheten för din produkt. Övriga försiktighetsmått - Lämna inte utrustningen påslagen utan uppsikt om det inte uttryckligen anges att den är konstruerad för oövervakad användning eller har en vilofunktion. Stäng av den med strömbrytaren och visa övriga familjen hur man gör. Skapa särskilda rutiner för rörelsehindrade. - Avyttring av denna produkt omfattas eventuellt av särkilda bestämmelser på den plats där du befinner dig. - Du ska inte gissa eller ta några risker med elektrisk utrustning av något slag – ta hellre det säkra före det osäkra! OBSERVERA: LÄS DETTA INNAN ENHETEN TAS I BRUK. (forts.) 041PDM-4210GSW 2003.12.23 17:34 ページ6(ブラック版)7 SVENSKA

FÖRSIKTIGHETSÅTGÄRDER

• V.g. läs igenom denna bruksanvisning noggrant, särskilt avsnitten ”OBSERVERA: LÄS DETTA INNAN ENHETEN TAS I BRUK.” och "FÖRSIKTIGHETSÅTGÄRDER". Felaktig användning kan orsaka skador på plasmaskärmen, vilket kan leda till förkortad livslängd eller skador på dig själv. Om du skulle stöta på problem eller svårigheter vid installationen eller användningen av skärmen ska du först gå igenom felsökningsguiden längst bak i denna bruksanvisning. Om det osannolika skulle inträffa att det uppstår ett fel på plasmaskärmen, ska du stänga av strömmen, dra ut nätkablen och kontakta återförsäljaren omedelbart.

• Under inga omständigheter får du avlägsna höljet från plasmaskärmens baksida. Du ska inte gissa eller ta några risker med elektrisk utrustning av något slag – ta hellre det säkra före det osäkra!

• Det är förbjudet för slutanvändaren av denna produkt att kopiera, rekonstruera och rekompilera den tillhörande programvaran på annat sätt än vad som medges i lag.

• När plasmaskärmen har varit påslagen en tid blir den varm. Detta är helt normalt. Ibland kan skärmen uppvisa några få, små ljusa eller mörka punkter. Detta är helt normalt.

• För att förhindra repor och skador på plasmaskärmen ska du undvika att stöta till eller gnugga ytan med vassa och hårda föremål Rengör skärmen med en mjuk trasa, lätt fuktad med varmt vatten och torka av med en mjuk och torr trasa. 041PDM-4210GSW 2003.12.23 17:34 ページ7(ブラック版)8 DELARNAS NAMN Framsida Hölje (främre ram) Skärm SIZE-tangent ( SELECT-tangent)

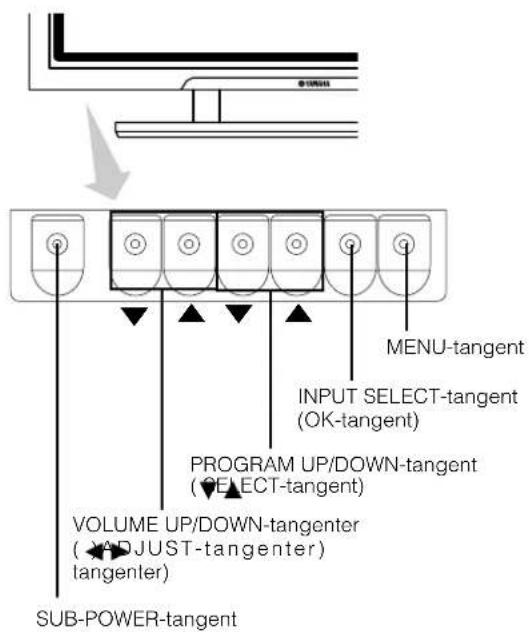

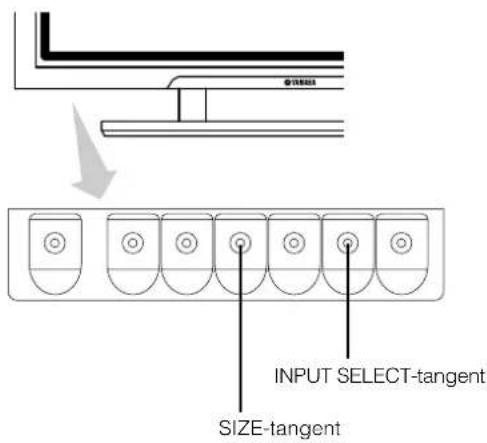

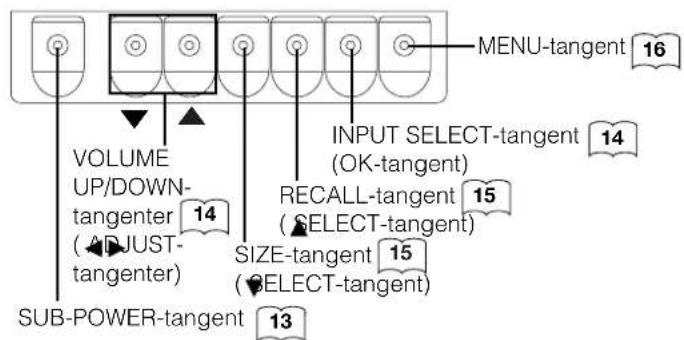

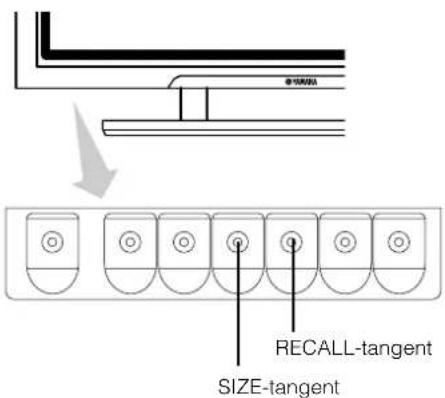

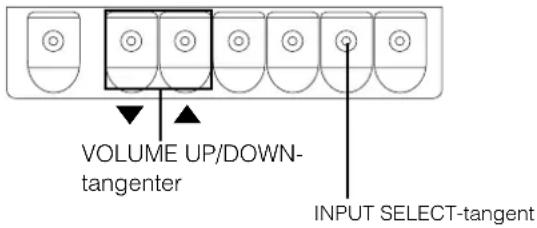

• Justeringsknappar återfinns påundersidan

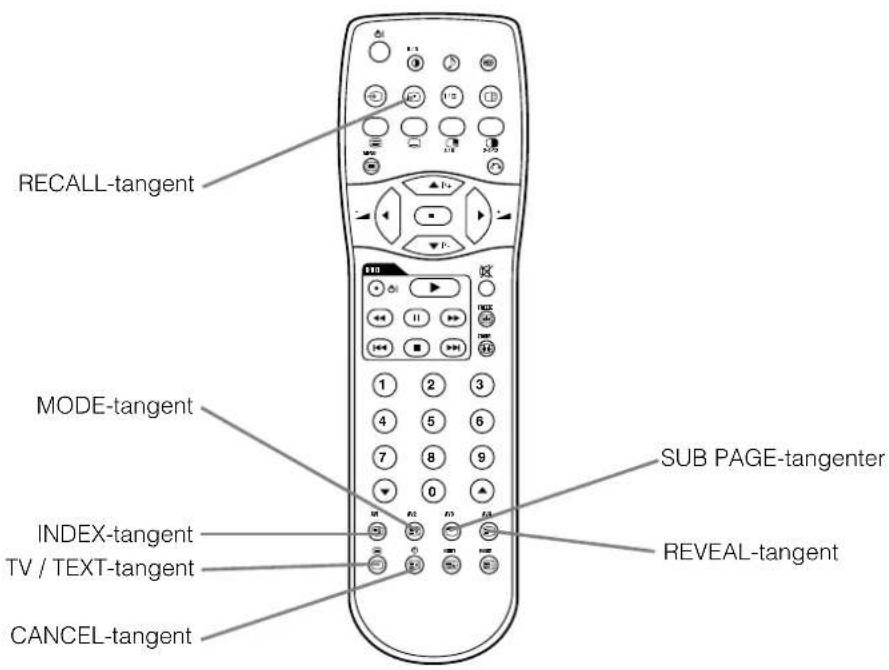

• Höljet är försett medmarkeringar för att skiljatangenterna åt. SUB-POWER-tangent

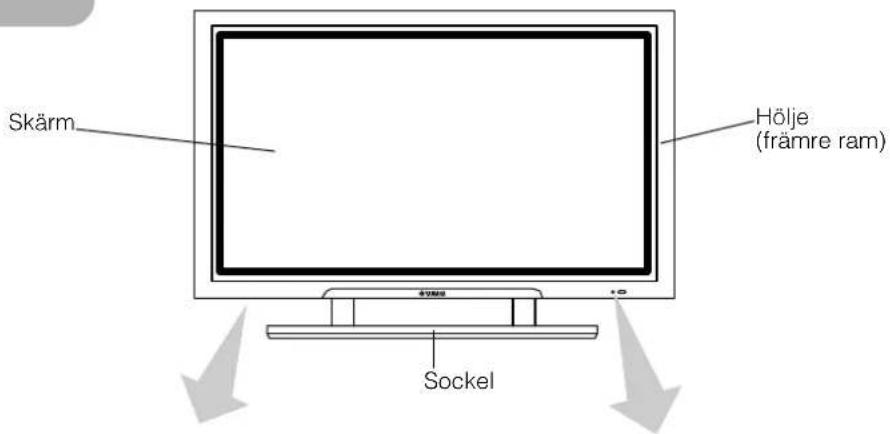

Huvudenhet MENU-tangent

• ( ) iindikerar funktion medan MENY visas på skärmen.

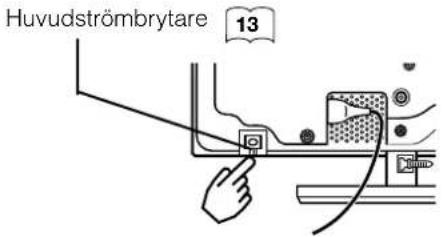

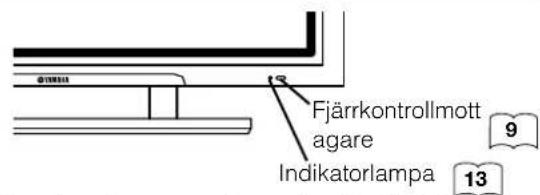

• Huvudströmbrytaren är placerad nertill på baksidan. Indikatorlampa Kontakter för externa enheter Baksida RGB-ingångar

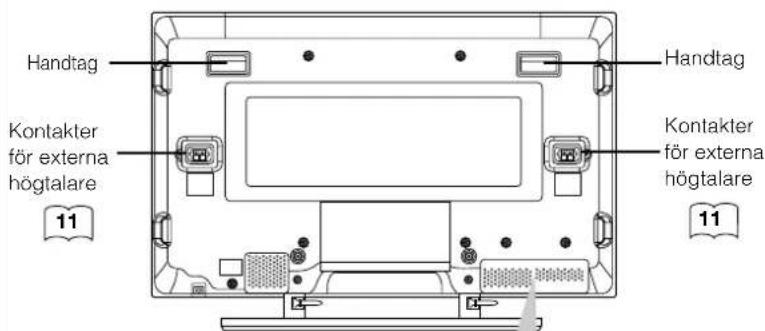

Kontakterför externahögtalare Handtag HandtagKontakterför externahögtalare

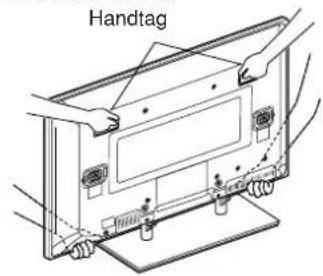

Försiktighetsmått vid förflyttning av huvudenheten

• Då denna produkt är tung bör den alltid flyttas av tvåpersoner. • När enheten flyttas ska den lyftas framåt med hjälp av detvå handtagen på baksidan, och hållas vid basen påbåda sidor för att förbli stabil.Handtag Sockel

1. Öppna batteriluckan.

• Skjut batteriluckan i pilens riktning ochta loss den.

2. Lägg i batterier.

• Lägg i två AA-batterier med polerna rättvända.

3) Stäng batteriluckan.

• Sätt tillbaka batteriluckan i pilens riktning och snäpp fast den. Använd fjärrkontroll inom ett avstånd av 5 m från enhetens fjärrkontrollsensor och inom en vinkel på 30 grader åt båda sidor. Inom 30 grader Cirka 5m Cirka 3m Inom 30 grader Cirka 3m

• Blanda inte nya och gamla batterier. Annars kan batterierna explodera eller läcka, vilket kan leda till eldsvåda, personskador eller fläckar.
• När du lägger i batterierna ska du vara uppmärksam på produktens polaritetsmarkeringar. Om batterierna läggs i på fel håll kan de explodera eller läcka, vilket kan leda till eldsvåda, personskador eller fläckar. OBSERVERA

• Undvik att tappa eller utsätta fjärrkontrollen för stötar.

• Undvik, för att förhindra felfunktion, att stänka vatten på fjärrkontrollen eller att lägga den på ett blött underlag.

• Om du inte ska använda fjärrkontrollen under en längre tid ska du ta ur batterierna.
• Om fjärrkontrollen börjar fungera allt sämre ska du byta batterierna.

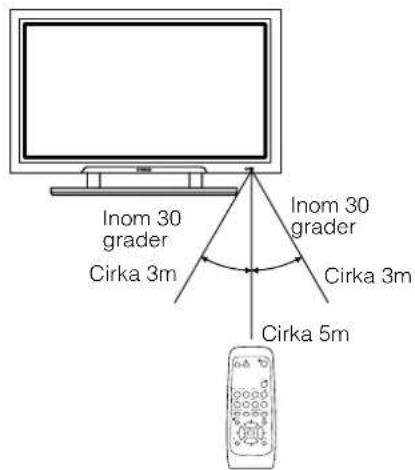

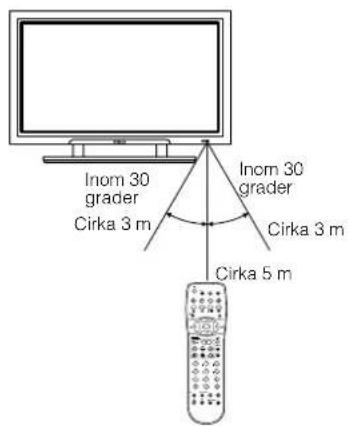

• Starkt infallande ljus, såsom direkt solljus, på fjärrkontrollens fotocell kan leda till funktionsstörningar. Placera enheten så att kontakt med sådant ljus undviks. Handhavande av fjärrkontrollen SIZE-tangent

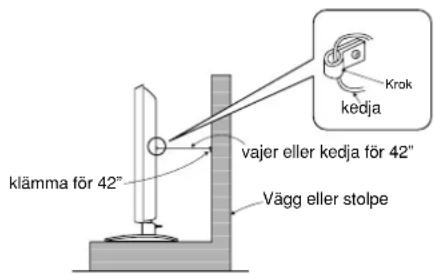

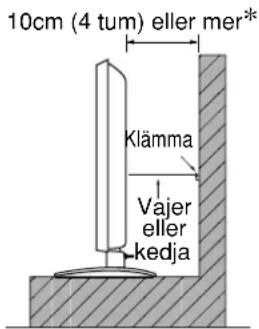

042PDM-4210GSW 2003.12.25 13:14 ページ9(ブラック版)10 Tippskyddande åtgärder Vägg- eller pelarmontering Fäst skärmen vid en stadig vägg eller pelare med en vajer, kedja och klämma, som säljs separatc. Skrivbordsmontering

1) Fäst skärmen med träskruvar (två st.) genom skruvhålen baktill på stället enligt bilden.

2) Skruva fast skärmen ordentligt med träskruvar, som säljs separat.

• Om du har köpt modellen utan ställ: Vid installation av skärmen ska du använda skrivbordsstället säljs separat. INSTALLATIONSANVISNINGAR Installation FÖRSIKTIGT

• Använd en av de särskilda monteringsenheterna vid installationen av denna produkt. Om du använder ett monteringsfäste som är för svagt eller har fel konstruktion kan detta leda till att skärmen faller ner och orsakar eldsvåda, elektriska stötar eller kroppsskador. Observera att företaget inte påtar sig något ansvar för personskador eller sakskador orsakade av användning av andra monteringsenheter eller felaktig installation.

• av väggmonteringsenheten och takmonteringsenheten kan vara riskfylld, så du bör inte göra detta själv. Be återförsäljaren hänvisa till en kvalificerad montör.

• För att förebygga en intern temperaturökning ska det vara ett avstånd på 10 cm (4 tum: för skrivbordsmontering) eller mer mellan sidorna och andra föremål såsom väggar, så att ventilationshålen inte blockeras.(

FÖRSIKTIGT Montera enheten på en stabil plats. Vidta åtgärder så att den inte faller ner och orsakar personskador. Vajer eller kedja Klämma 10cm (4 tum) eller mer* Två ställen Träskruv Krok kedjavajer eller kedja för 42”klämma för 42”Vägg eller stolpe 042PDM-4210GSW 2003.12.25 13:14 ページ10(ブラック版)11 SVENSKA Läs noggrant igenom avsnitten ”VIKTIGT: LÄS DETTA INNAN ENHETEN TAS I BRUK” och ”FÖRSIKTIGHETSÅTGÄRDER” (sidorna till ) för att garantera maximal säkerhet, innan följande åtgärder påbörjas.

• Välj en lämplig plats och installera produkten på ett plant bord där stället står stadigt.

• Installera skärmen så att det går lätt att komma åt strömkontakten.

• Se till att strömbrytaren är avslagen.

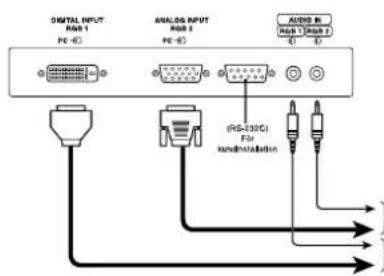

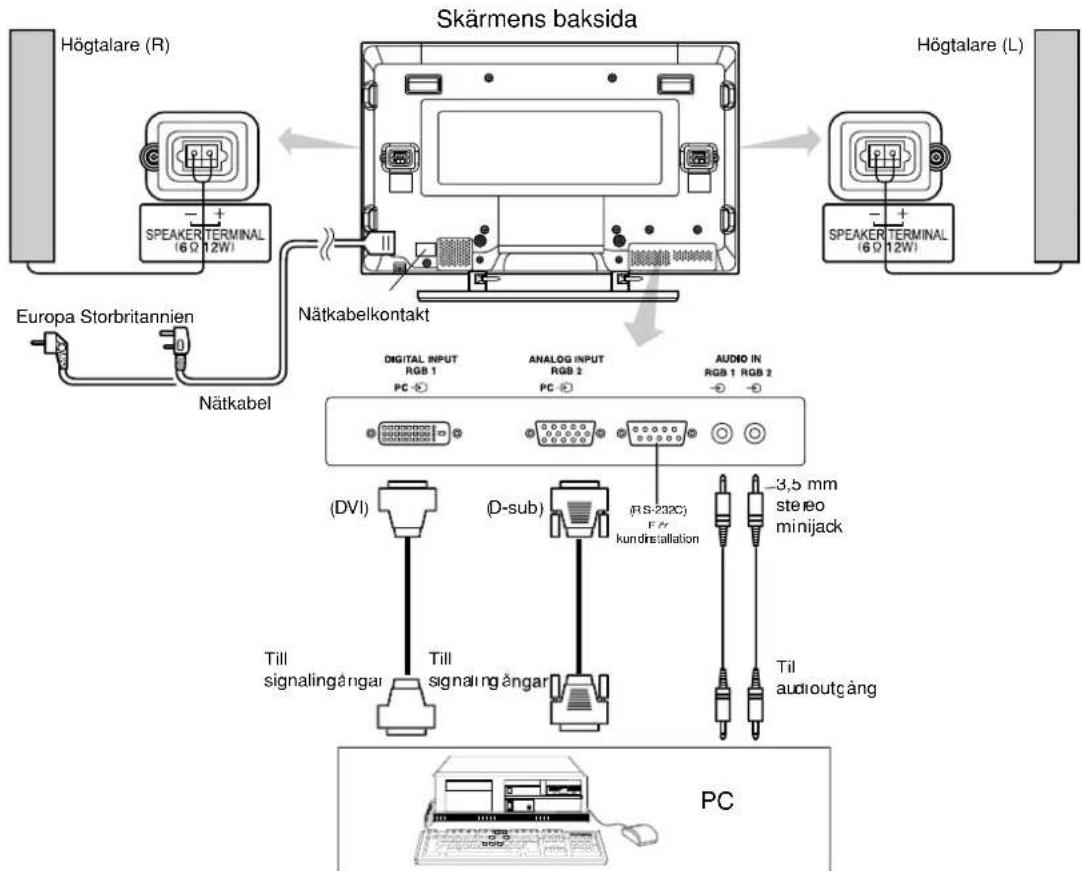

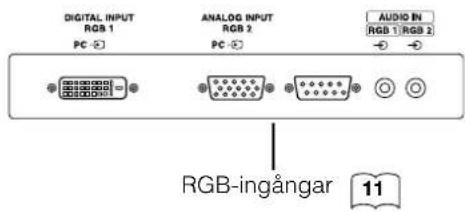

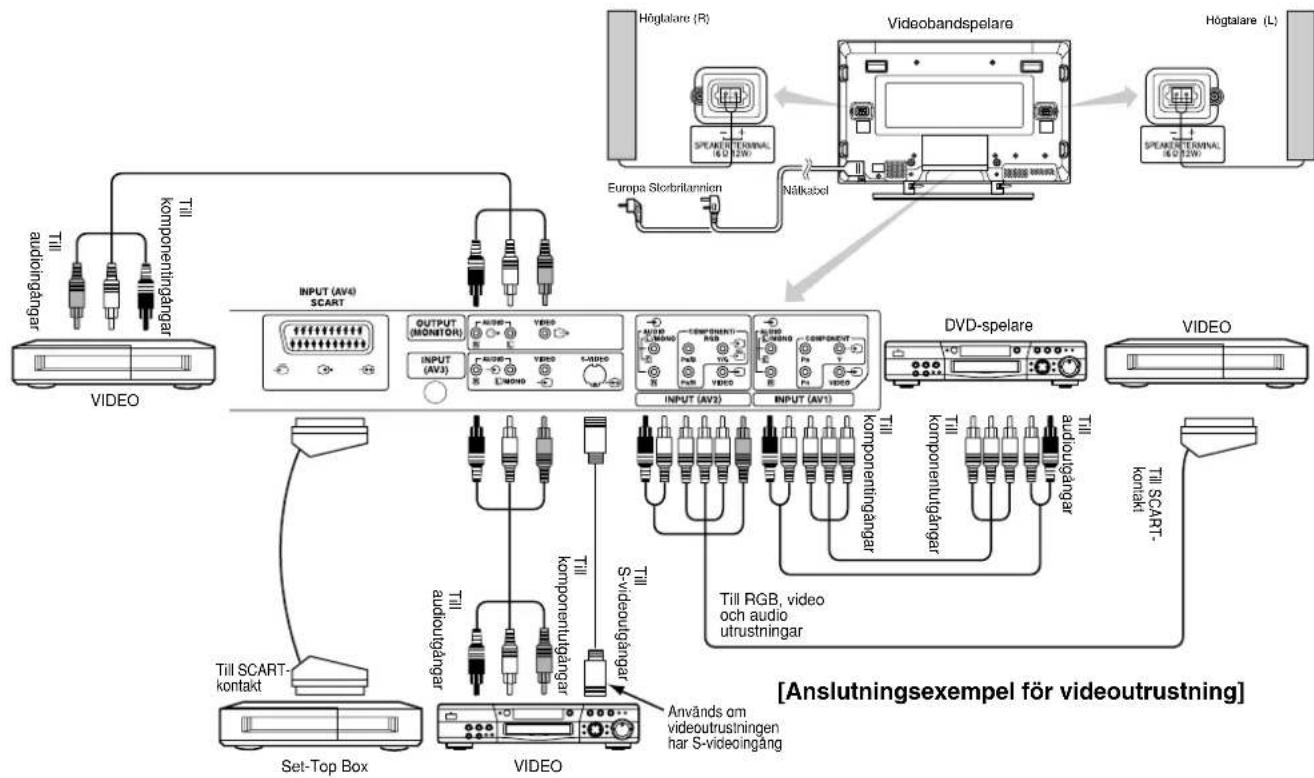

(1) Se till att datorns bildskärmssignal är kompatibel med denna enhet.

• Se "Produktspecifikationer" för information om enhetens specifikationer. (2) Se till att datorns strömbrytaren är avslagen. (3) Anslut signalingången (RGB 1 eller RGB 2) på enhetens baksida till datorns bildskärmsutgång.

• Använd en kabel som passar till skärmingången och datorutgången.

• Beroende på vilken typ av dator som ansluts kan det eventuellt behövas en ytterligare omvandlingsadapter, som antingen säljs separat eller medföljer datorn. För mer information, se datorns bruksanvisning eller fråga datortillverkaren eller återförsäljaren. Ansluta till en pc

Europa Storbritannien

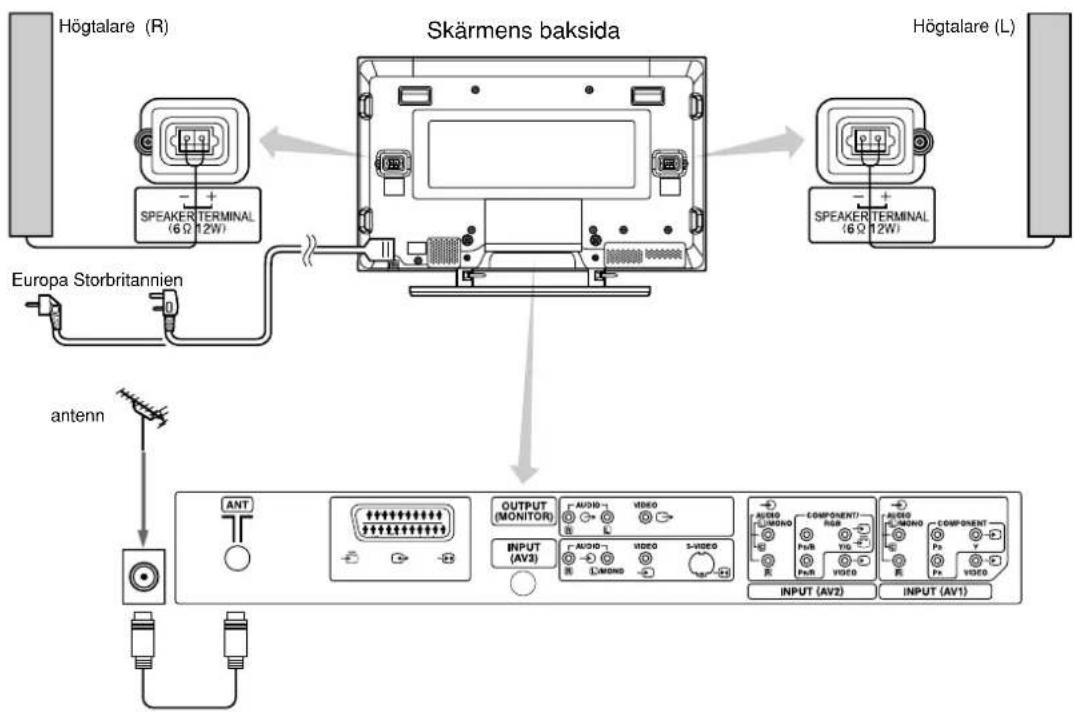

Sätt i stickkontakten i vägguttaget. (I vissa länder är kontakten annorlunda än den som visas på ritningen.) Anslut nätkabeln när du har gjort alla andra anslutningar. Europa Storbritannien

• Använd endast den medföljande nätkabeln.

• Använd inte nätspänningar högre än specificerat (AC100-240 V, 50/60 Hz), då detta kan leda till eldsvåda eller elektriska stötar.

042PDM-4210GSW 2003.12.25 13:14 ページ12(ブラック版)13 SVENSKA BRUKSANVISNING Slå på och av strömmen

• För att slå på skärmen (ON) ska du ställa dess huvudströmbrytare i läget ON och sedan trycka på SUB POWER-tangenten eller ON/OFF- eller ON-tangenten på fjärrkontrollen.

• För att slå av skärmen (OFF) ska du trycka på SUB POWER-tangenten eller ON/OFF- eller OFF-tangenten på fjärrkontrollen och sedan ställa skärmens huvudströmbrytare i läget OFF.

Vid normal användning står huvudströmbrytaren i ON-läget, varvid skärmen kan slås på och av med SUB POWER-tangenten eller ON/OFF-tangenten på fjärrkontrollen. Indikatorlampa Indikator lampa Strömstatus Drift Av Av När huvudströmbrytaren är inställd på OFF. Lyser rött

(beredskap) När huvudströmbrytaren är ON och OFF-tangenten på fjärrkontrollen eller SUB POWER- tangenten på undersidan av den främre ramen är OFF. Lyser grönt På När huvudströmbrytaren är ON och ON-tangenten på fjärrkontrollen eller SUB POWER- tangenten på undersidan av den främre ramen är ON. Lyser orange

(Strömbesparing) När huvudströmbrytaren är ON och ON-tangenten på fjärrkontrollen eller SUB POWER- tangenten på undersidan av den främre ramen är ON. Oavsett status i POWER SAVE-läge Om indikatorlampan lyser orange eller meddelandet No Sync. Signal (Ingen synksignal), Power Save (Strömbesparing) eller Invalid Scan Freq. (Ogilig avsökn.frekv.) visas på skärmen är det något fel på mottagningen. Se "Strömbesparingsläge" eller "Symptom som verkar tyda på fel". OBSERVERA

• Undvik att upprepade gånger slå på och av skärmen i korta intervaller. Det kan annars leda till funktionsstörningar.

• Slå av huvudströmbrytaren om du inte ska använda skärmen under en längre tid.

• Om det inträffar ett strömavbrott medan skärmen är påslagen slås den på igen när strömmen kommer tillbaka. Slå av enhetens huvudströmbrytare innan du lämnar huvudenheten.

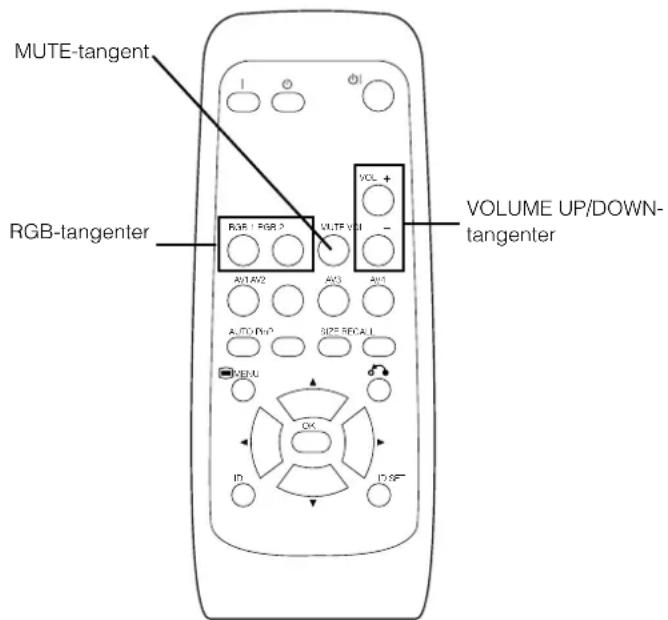

ID SET BRUKSANVISNING (forts.) Tysta ljudet Du kan tysta ljudet tillfälligt genom att trycka på MUTE på fjärrkontrollen.

• Om du trycker på en tangent visas justeringsstatus (i magenta) för ljudstyrka.

• Du kan minska ljudstyrkan genom att trycka på VOL- när ljudet har tystats.
• Du kan få tillbaka ljudet genom att trycka på VOL+ eller MUTE när ljudet har tystats. Om du trycker på MUTE på fjärrkontrollen igen kommer ljudet tillbaka, ljudstyrkan visas (i grönt) och ljudet hörs. MUTE-tangent Ändra ingång

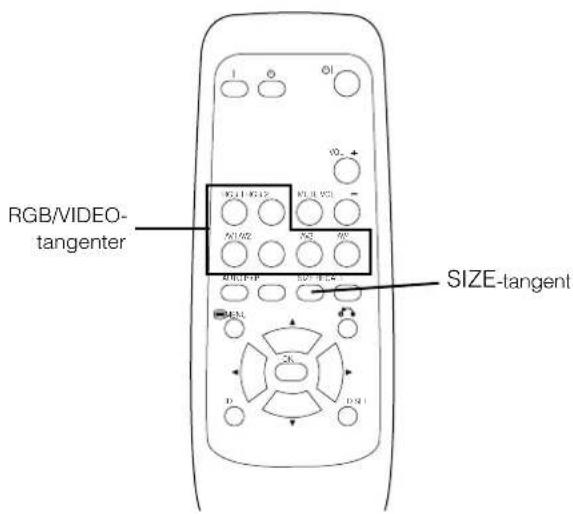

• Du kan ändra ingång genom att trycka på tangenterna RGB1 och RGB2 på fjärrkontrollen.

• Du kan ändra ingång i ordningsföljden RGB1 -> RGB2 genom att trycka på skärmens INPUT SELECT-tangent.

• Om du trycker på en tangent visas justeringsstatus för ljudstyrka.

• Ljudstyrkan ökar om du trycker på VOL + (eller

) medanjusteringsstatus visas. • Ljudstyrkan minskar om du trycker på VOL - (eller ) medanjusteringsstatus visas. Justera ljudstyrkan Du kan justera ljudstyrkan genom att trycka på tangenterna VOL+ och VOL- på fjärrkontrollen (eller tangenterna

på skärmen).unit). Volym 15 LjudstyrkevärdeJusteringsstatus VOLUME UP/DOWN-tangenterINPUT SELECT-tangentRGB-tangenter Justeringsstatus (Visningsfärgen ändras till magenta.)

RGB1 RGB2 Volym 15 Ljudstyrkevärde 042PDM-4210GSW 2003.12.25 13:14 ページ14(ブラック版)Varje gång du trycker på SIZE på fjärrkontrollen eller skärmen ändras skärmens visningsområde i ordningsföljd och status visas längst ner på skärmen.

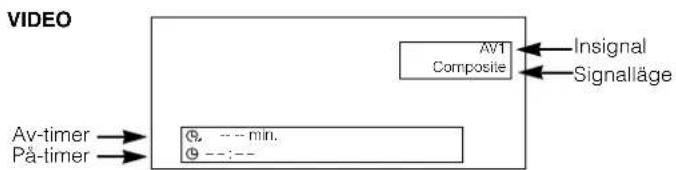

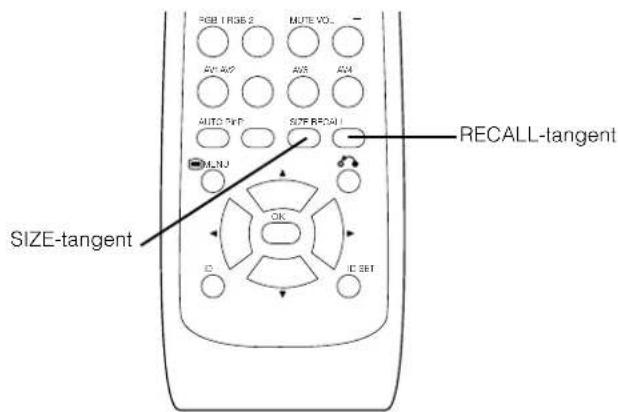

• I visningsläge Real syns bilden i samma format som den presenteras på en datorskärm. Detta visningsläge är endast tillgängligt för VGA (640 X 480) och WVGA (864 X 480).

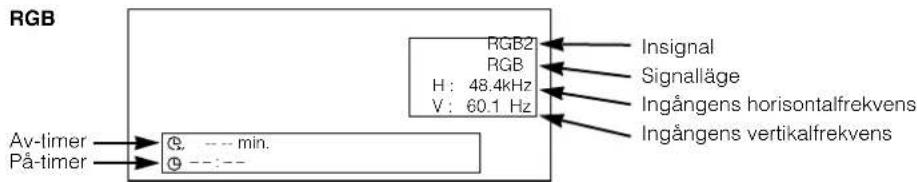

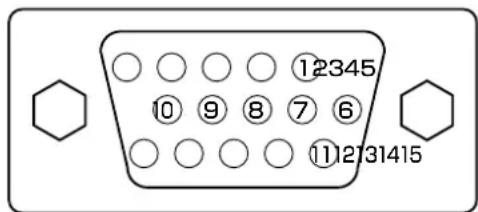

Insignal Signalläge Ingångens horisontalfrekvens Ingångens vertikalfrekvens Du kan visa insignalstatus på skärmen genom att trycka på RECALL på fjärrkontrollen eller skärmen.

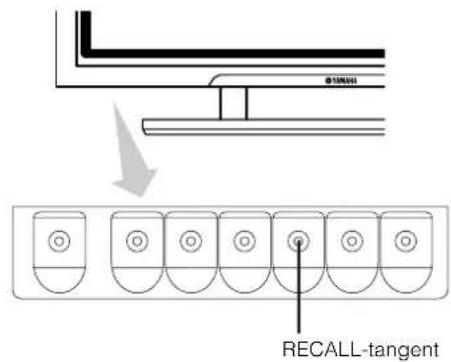

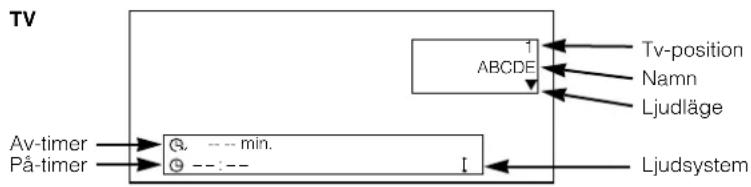

• Visningen upphör efter cirka 6 sekunder. Av-timer På-timer RGB RECALL-tangent Tabell för val av visningsområde (RGB-ingång) Upplösning Full visning Cirkulär visning Visning Full Normal Real Zoom1 Zoom2 Zoom3 640 X 480 (VGA) 800 X 600 (SVGA) 1024 X 768 (XGA) 1280 X 1024 (SXGA) 1600 X 1200 (UXGA) För ovanstående signaler utförs funktioner såsom komprimering (uttunning) och expansion. Därför kan det hända att det syns bildflimmer med Zoom (1 ~ 3), beroende på vad som visas på skärmen. Om detta inträffar kan det gå att minska flimret genom att aktivera vertikalfiltret.

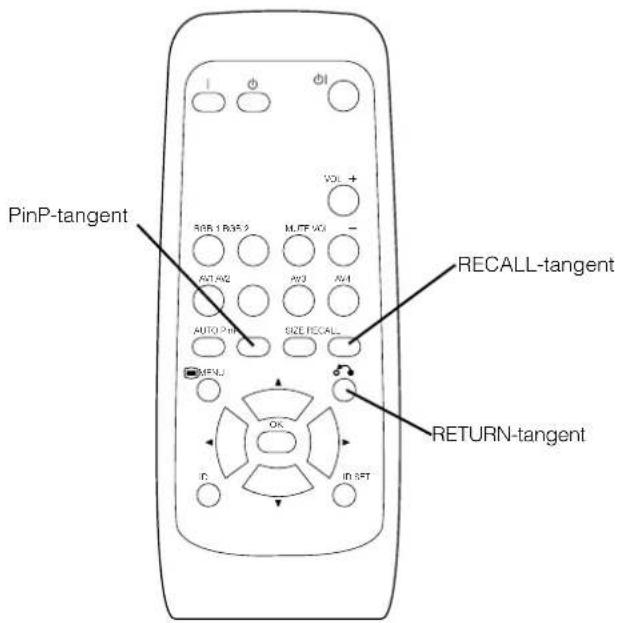

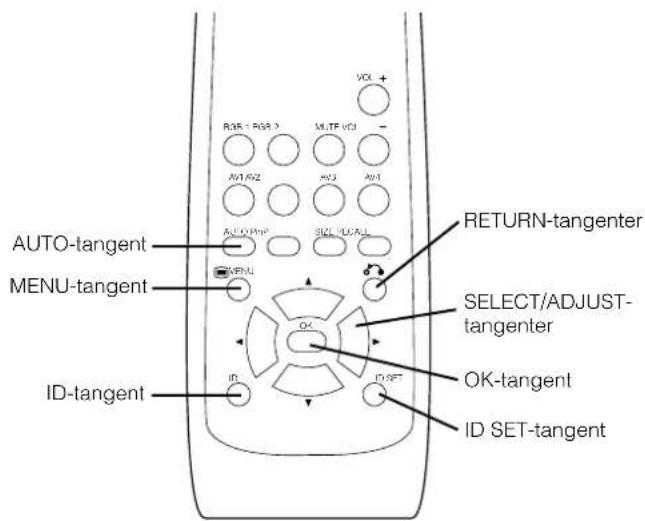

ID SET ID SET-tangent ID-tangent AUTO-tangent Använda skärmmenyn Om du trycker på MENU visas skärmmenyn, och du kan göra PCsignalinställningar med SELECT-tangenten, ADJUST-tangenten och OK-tangenten.

• Se - för information om de olika inställningsmöjlighe terna. Exempel: Välja Bild-menyn

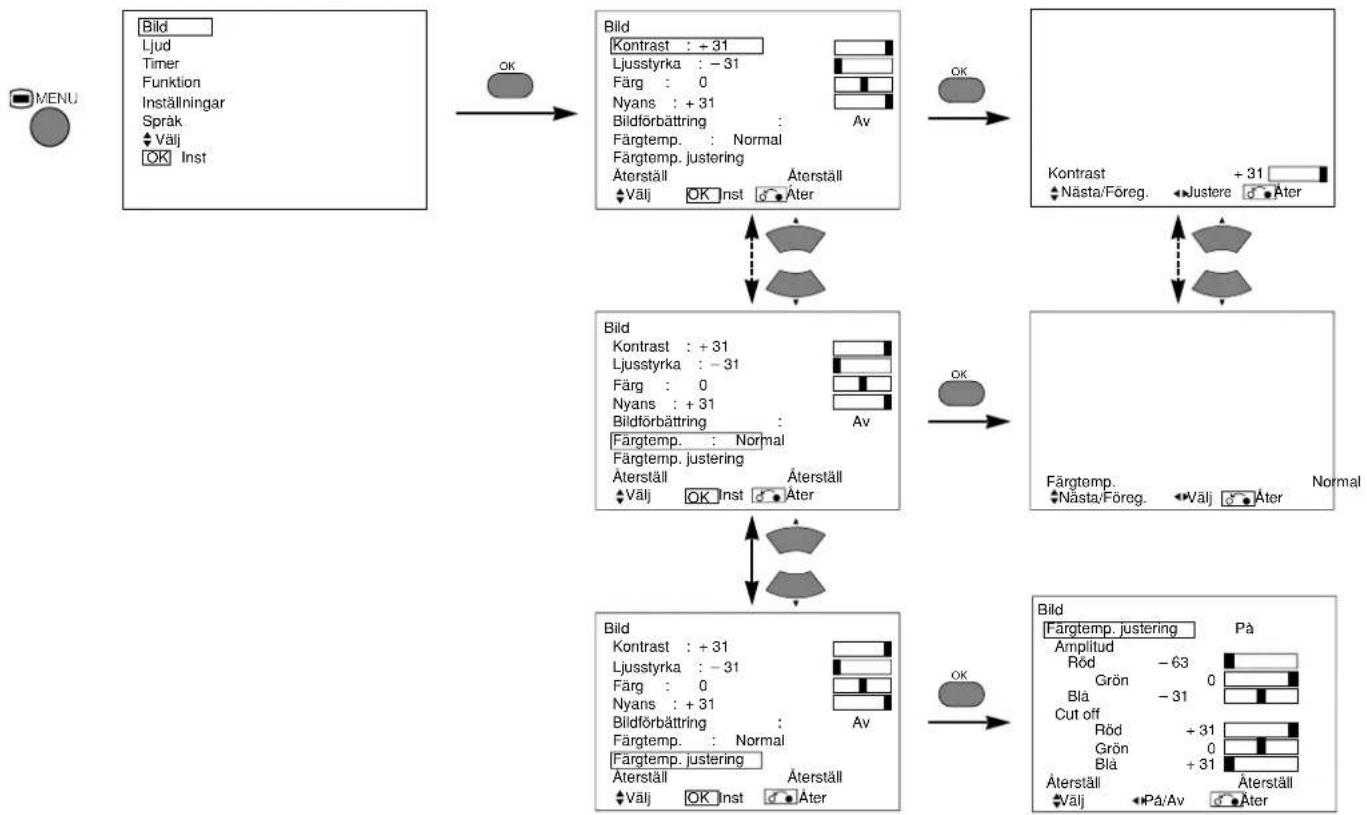

1. Tryck på MENU för att visa huvudmenyn.

2. Tryck på OK för att visa Bild-menyn. (Välj andra poster

med tangenterna och VÄLJ.)

3. Välj vilken inställning du vill ändra med tangenterna

och VÄLJ och justera sedan med och JUSTERA-tangenterna (exempel: Kontrast).

• Tryck på ÅTER för att återgå till föregående bild.

• Om du inte gör något under en minut stängs menyn automatiskt. MENU

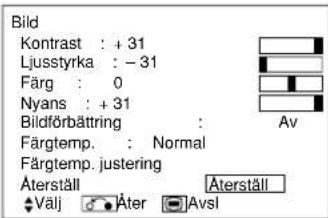

Bild Kontrast : + 31 Ljusstyrka : – 31 Färg : 0 Nyans : + 31 Bildförbättring : Av Färgtemp. : Normal Färgtemp. justering Återställ Återställ Välj Åter Avsl BRUKSANVISNING (forts.) Använda flera skärmar oberoende av varandra (ID-nr.) Genom att ställa in ID-nr. för fjärrkontrollen kan du få separat kontroll av upp till sju skärmar. Fjärrkontrollens ID-nr. 2 (ursprungligen ID-nr. 1) kan ställas in om du håller in ID SET i mer än 2 sekunder samtidigt som du håller in ID. Siffran stiger (2

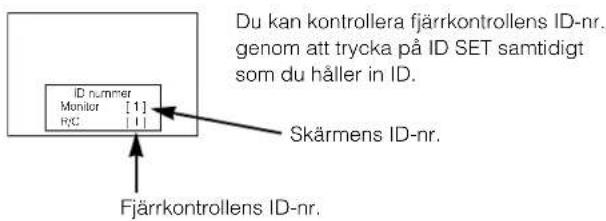

upprepade gånger på tangenten. Du styr respektive skärm genom att använda fjärrkontrollen samtidigt som du håller in ID. Funktionen fungerar bara om skärmens ID-nr. överensstämmer med fjärrkontrollens.

• Du kan använda fjärrkontrollen som vanligt genom att trycka på de olika tangenterna utan att hålla in ID-tangenten.

• Ställ in skärmen med ID-nr. på menyn Funktion. Automatisk justering av skärmposition och klocka Du kan justera skärmen till en position lämplig för PCsignal och klockjustering automatiskt genom att trycka på AUTO på fjärrkontrollen.

• Beroende på signalen går det i vissa fall eventuellt inte att göra en tillfredsställande justering. Justera i så fall genom att hänvisa till inställningsmenypunkten. ID nummerMonitor [ 1 ]R/C [ 1 ] Skärmens ID-nr. Fjärrkontrollens ID-nr. Du kan kontrollera fjärrkontrollens ID-nr. genom att trycka på ID SET samtidigt som du håller in ID. FÖRSIKTIGT Gör detta för varje ingång (RGB1 eller RGB2) och för varje signal.

MENU-tangent OK-tangent SELECT/ADJUST- tangenter RETURN-tangenter Bild Ljud Timer Funktion Inställningar Språk Välj OK InstKontrast + 31 Nästa / Föreg. Justere Åter 042PDM-4210GSW 2003.12.25 13:15 ページ16(ブラック版)Bild Ljud Timer Funktion Inställningar Språk Välj OK Inst Bild Kontrast : + 31 Ljusstyrka : – 31 Färg : 0 Nyans : + 31 Bildförbättring : Av Färgtemp. : Normal Färgtemp. justering Återställ Återställ Välj Inst Åter

Bild Kontrast : + 31 Ljusstyrka : – 31 Färg : 0 Nyans : + 31 Bildförbättring : Av Färgtemp. : Normal Färgtemp. justering Återställ Återställ Välj Inst Åter

Färgtemp. Normal Nästa/Föreg. Välj Åter

Kontrast + 31 Nästa/Föreg. Justere Åter

Bild Kontrast : + 31 Ljusstyrka : – 31 Färg : 0 Nyans : + 31 Bildförbättring : Av Färgtemp. : Normal Färgtemp. justering Återställ Återställ Välj Inst Åter

Bild Färgtemp. justering På Amplitud Röd – 63 Grön 0 Blå – 31 Cut off Röd + 31 Grön 0 Blå + 31 Återställ Återställ Välj På/Av Åter

SVENSKA BRUKSANVISNING (forts.) BILD-MENYN Vald inställning Inställningstips Kontrast Minskar skillnaden mellan ljustoch mörkt. Ökar skillnaden mellan ljustoch mörkt. Justera för högsta synlighet så att det passar den omgivande belysningen. Du kan öka inställningen ytterligare till [+40] genom att hålla in tangenten vid [+31]. Färgen för värdena [+32] till [+40] ändras från vitt till magenta. Detta specialläge är bäst för mörka bilder. På ljusare bilder kan det hända att vissa delar av bilden inte är tydliga. Vi rekommenderar inställningen [+31] "Panellivslängd" på funktion-menyn ska ställas in på Normal vid justering av denna kontrastinställning.. Ljusstyrka Svart ökas för en totalt settmörkare bild. Svart minskas för en totalt settljusare bild. Justera efter behag. Färg Gör färgerna mörkare. Gör färgerna ljusare. Justera efter behag. Nyans Förstärker rött och försvagar grönt. Förstärker grönt och försvagar rött. Denna inställning är ej tillgänglig vid mottagning av en PAL/SECAM signal. Bokstäverna kommer då att vara gråtonade. Justera för mest realistisk hudfärg. Bildförbättring Av Låg Medium Hög Ställer in skärpan för små detaljer till önskad nivå. Färgtemp. Kall Normal Varm Svart / Vit Vanligen satt till Normal. Färgtemp. justering Av På Aktivera om du vill använda den ursprungliga färgtemperaturen. Amplitud Röd Minskar rödaktig färg i enljusare scen.Ökar rödaktig färg i en ljusarescen. Justera färgtemperaturen enligt önskemål. Dessa inställningar lagras separat i vart och ett av de 4 färgtemperaturlägena. Grön Minskar grönaktig färg i enljusare scen.Ökar grönaktig färg i en ljusarescen. Blå Minskar blåaktig färg i enljusare scen.Ökar blåaktig färg i en ljusarescen. Cut Off Röd Minskar rödaktig färg i en mörkscen. Ökar rödaktig färg i en mörk scen. Green Minskar grönaktig färg i enmörk scen. Ökar grönaktig färg i en mörk scen. Blue Minskar blåaktig färg i en mörkscen. Ökar blåaktig färg i en mörk scen. Återställ (väljer återställningsläget) Du kan återgå till fabriksinställningen för denna meny genom att trycka på OK.

042PDM-4210GSW 2003.12.25 13:15 ページ17(ブラック版)18 Vald inställning Inställningstips Ljudläge Film Musik Tal Favorit Film: Väljer lämpligt ljud för film. Musik: Väljer lämpligt ljud för musik. Tal: Väljer lämpligt ljud för nyheter, underhållningsprogram m.m. Favorit: Detta läge kan justeras efter önskemål. Diskant Minska diskanten. Öka diskanten. Justera efter behag. Bas Minska basen. Öka basen. Justera efter behag. Balans Minska ljudstyrkan på högersida. Minska ljudstyrkan på vänstersida. Justera efter behag. SRS TruBass Av Låg Medium

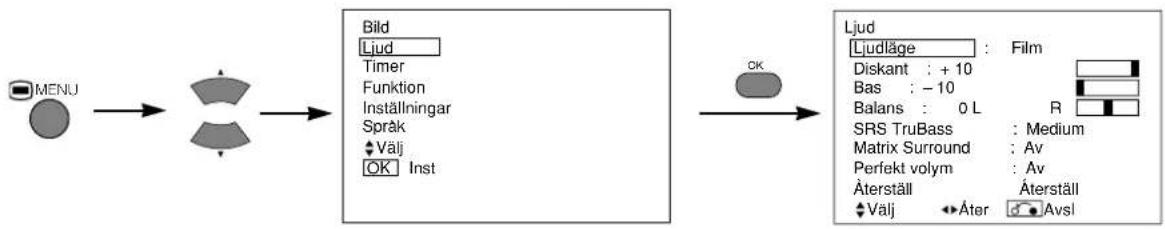

Hög SRS TruBass drar nytta av örats förmåga att skilja mellan två olika toner. Tack vare denna förmåga kan TruBass återge ett basljud som annars inte alltid går att uppfatta. Justera efter behag. Matrix Surround

Härmar det spaciösa ljudet i ett stadion. Perfekt volym

Justerar automatiskt ljudstyrkan så att alla kanaler och ingångar får samma genomsnittliga ljudstyrka. Återställ (väljer återställningsläget) Du kan återgå till fabriksinställningen för denna meny genom att trycka på OK. Bild Ljud Timer Funktion Inställningar Språk Välj OK Inst Ljud Ljudläge : Film Diskant : + 10 Bas : – 10 Balans : 0 L R SRS TruBass : Medium Matrix Surround : Av Perfekt volym : Av Återställ Återställ Välj Åter Avsl MENU LJUDMENY

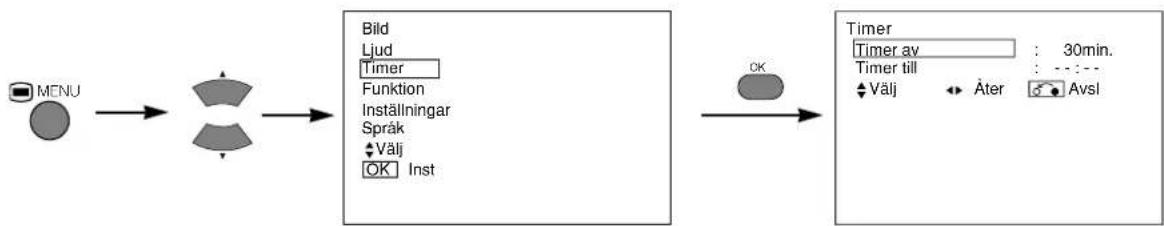

Bild Ljud Timer Funktion Inställningar Språk Välj OK InstTimer Timer av : 30min. Timer till : - - : - - Välj Åter Avsl MENU TIMER-MENYN Vald inställning Inställningstips Timer av --min. 30min. 60min. 120min. 90min. Denna funktion aktiverar automatiskt beredskapsläget när denangivna tiden har gått ut. Timer till - - ( : - - )timmar(- - : )- - minuter Denna funktion växlar automatiskt från beredskapsläge till PÅ när den angivna tiden har gått ut. Inställbar tid är 00:00~11:59. Ange önskad tid med VÄLJ på fjärrkontrollen.

BRUKSANVISNING (forts.) 042PDM-4210GSW 2003.12.25 13:15 ページ18(ブラック版)19 SVENSKA BRUKSANVISNING (forts.) Bild Ljud Timer Funktion Inställningar Språk Välj OK Inst Funktion Skärmsläckare Av Skärmrensare På 60min. Svarta sidofält Av Energisparläge - video Av Fryst läge Delad Standarläge Zoom Panoramic Återställ Återställ Välj Inst Åter

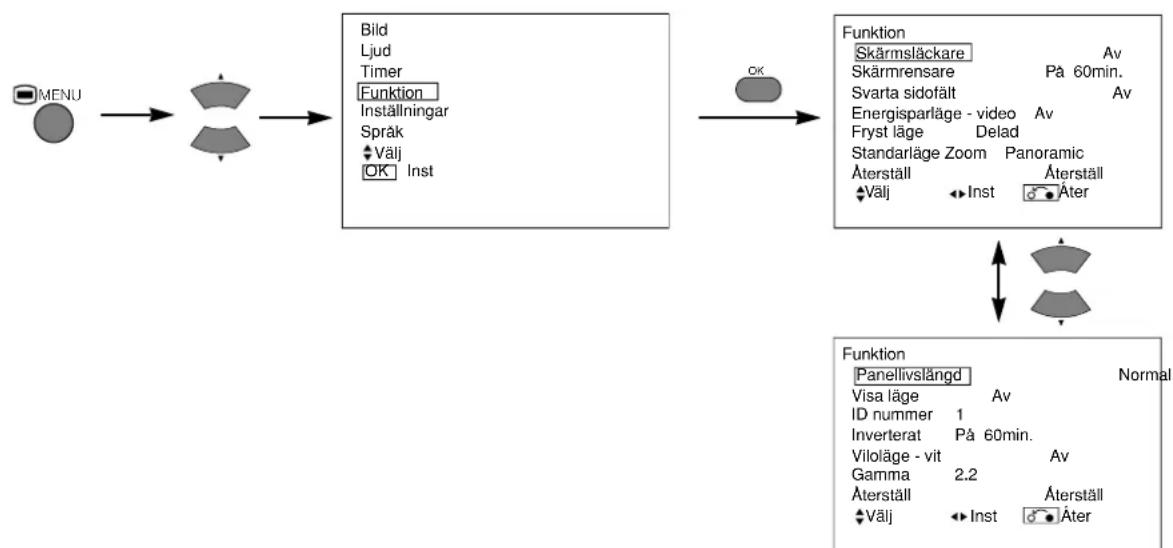

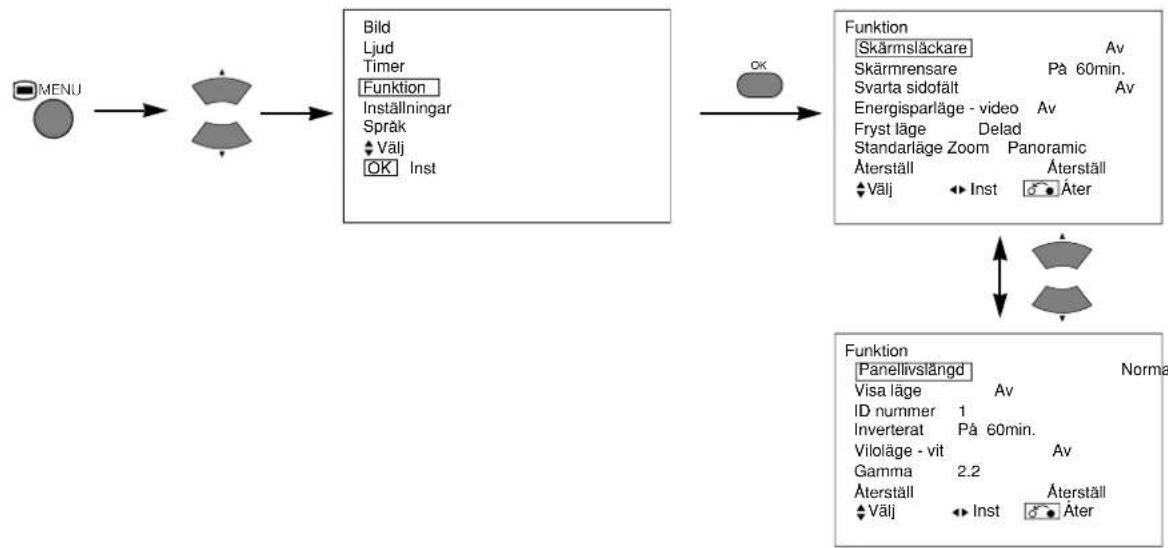

MENU FUNKTION-MENYN Funktion Panellivslängd Normal Visa läge Av ID nummer 1 Inverterat På 60min. Viloläge - vit Av Gamma 2.2 Återställ Återställ Välj Inst ÅterVald inställning Inställningstips Skärmsläckare Av 5min. 10min. 60min. 40min. 20min. Denna funktion flyttar runt bilden på skärmen litet åt gången, med jämna mellanrum, för att minska fosforinbränningen. Här efterlämnar fasta bilder, såsom logotyper, en skuggbild när de egentligen borde ha försvunnit. Skärmrensare På 60Min. Denna funktion använder en vitsignal för att reducera den inbränning som kan uppstå av fasta bilder. Välj På (kontinuerligt användning) eller 60 min. (tidsbegränsad funktion) och tryck på OK. Tryck på MENU eller RETURN på fjärrkontrollen får att återgå till normal visning. Svarta sidofält Av På Denna funktion aktiverar/inaktiverar de svarta sidofälten vid visning med vanlig skärmstorlek. Inställningen blir alltid Av när skärmen slås på. Inställningen bör vara Av för att hålla fosforinbränningen på ett minimum. Energisparläge - video Valfri (skuggad) Fryst läge Valfri (skuggad) Standardläge Zoom Valfri (skuggad) Återställ (väljer återställningsläget) Du kan återgå till fabriksinställningen för denna meny genom att trycka på OK. Panellivslängd Normal Förlängd 1 Förlängd 2 Denna funktion är avsedd att dämpa skärmens kontrast oavsett inställningen för kontrast på menyn Bild. Med denna inställning kan du därigenom minska energiförbrukningen och reducera slitaget på skärmen. Effektivitetsgraden vid minskning av energiförbrukningen och reducering av slitaget är Förlängd 2 > Förlängd 1 > Normal. Om kontrastinställningen ändras när denna inställning är Förlängd 1 eller 2 kommer den att ändras till Normal automatiskt. Visa läge Av På Denna funktion visar insignalen på skärmen varje gång du ändrar insignal och signalläge. Ställ in på AV om du inte vill visa insignalen på skärmen varje gång du ändrar signal. ID nummer

Tilldelar ID-nr. till skärmarna så att de kan kontrolleras individuellt (upp till 7 stycken). Inverterat På 60Min. Denna funktion kan invertera varje nivå av RGB-signalen för att minska fosforinbränningen. Välj På (kontinuerlig användning) eller 60min.(tidsbegränsad funktion) och tryck på OK. Tryck sedan på Menu eller Return för att återgå. Viloläge - vit

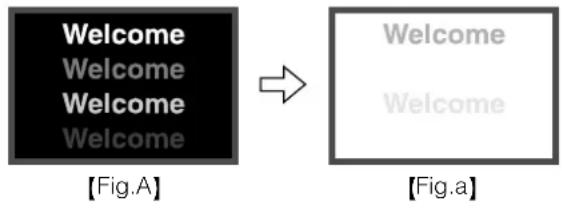

15min. 30min. 120min. 60min. Denna funktion hjälper också mot fosforinbränning. Om du ställer in en tid för denna funktion visar skärmen ett vitt mönster när beredskapsläget aktiveras, och fortsätter med detta under helatidsperiodens längd. Gamma

Normalt inställd på 2,2.

• Beroende på vilken typ av signal som visas kan det hända att visningen inte kan optimeras med automatisk justering. Justera i så fall manuellt. Vald inställning Inställningstips Autojustering* (Meny) (Justera)Om du trycker på OK startarautomatisk justering. Horisontell position, Vertikal position, Horizontal Clock och ClockPhase justeras automatiskt. Horisontell position Flyttar horisontell position åtvänster.Flyttar horisontell position åthöger.Justera värtikal visningsposition. (Denna funktion är endast för RGB2. Den är inte tillgänglig med RGB1 (gråaktig).) Vertikal position Flyttar vertikal position neråt. Flyttar vertikal position uppåt. Justera vertikal visningsposition. (Denna funktion är endast för RGB2. Den är inte tillgänglig med RGB1 (gråaktig).) Horizontal Clock Minskar klockfrekvensen(krymper höger sida).Ökar klockfrekvensen(förstorar höger sida).Justera för bästa teckenskärpa. (Denna funktion är endast för RGB2. Den är inte tillgänglig med RGB1 (gråaktig).) Clock Phase Saktar ner klockfasen (flyttar något åt vänster). Snabbar upp klockfasen(flyttar något åt höger).Justera för tyding teckenskärpa. (Denna funktion är endast för RGB2. Den är inte tillgänglig med RGB1 (gråaktig).) Återställ (väljer återställningsläget) Du kan återgå till fabriksinställningen för denna meny genom att trycka på OK. (Detta gäller endast för RGB2.) Insignalnivå 0,7V 1,0V Normalt inställd på 0,7 V. Om vitt dominerar på skärmen kan du ställa in på 1,0 V. (Detta gäller endast för RGB2.) Frekvensvising Av På Ställ in på Av om du inte behöver frekvensinformation när du visar insignalen på skärmen. WVGA typ Av På Tillgänglig endast för W-VGA-signal. När funktionen är På, kan displayområdet ställas på Full eller Real. Vertikalfilter Av På Visas bara för RGB-signaler. Aktivera om du oroar dig för skärmflimmer. Frekvensläge Film PC Ställ in på Film om du tittar på rörliga bilder i datorn. RGB1 Valfri (skuggad) RGB2 Valfri (skuggad)

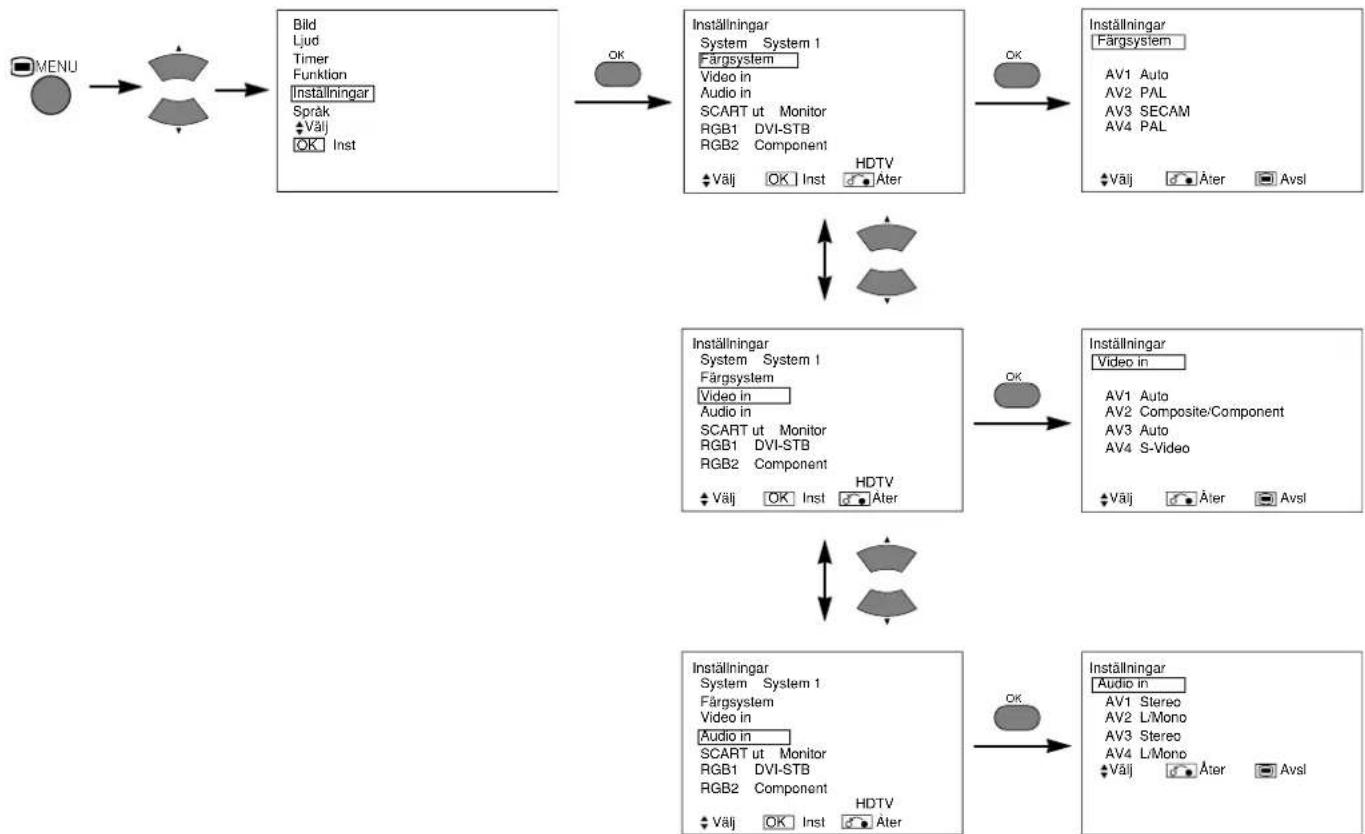

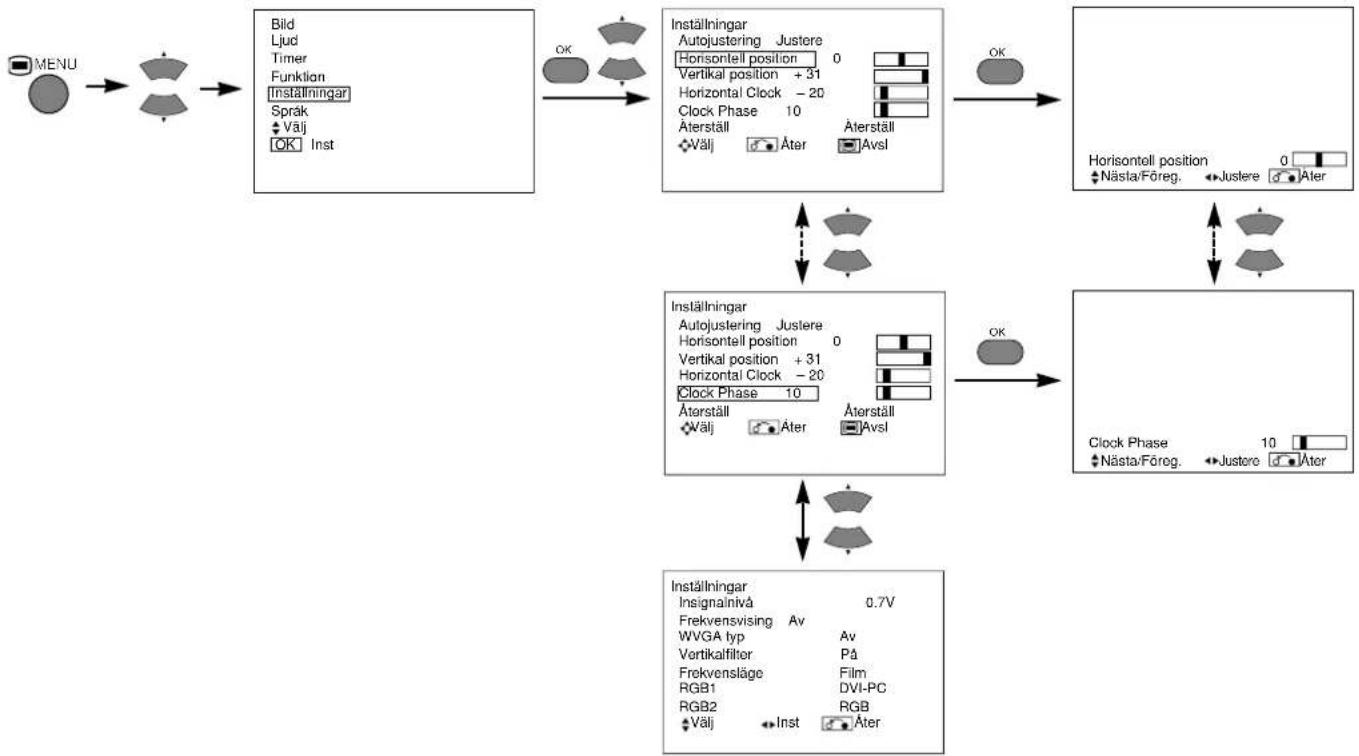

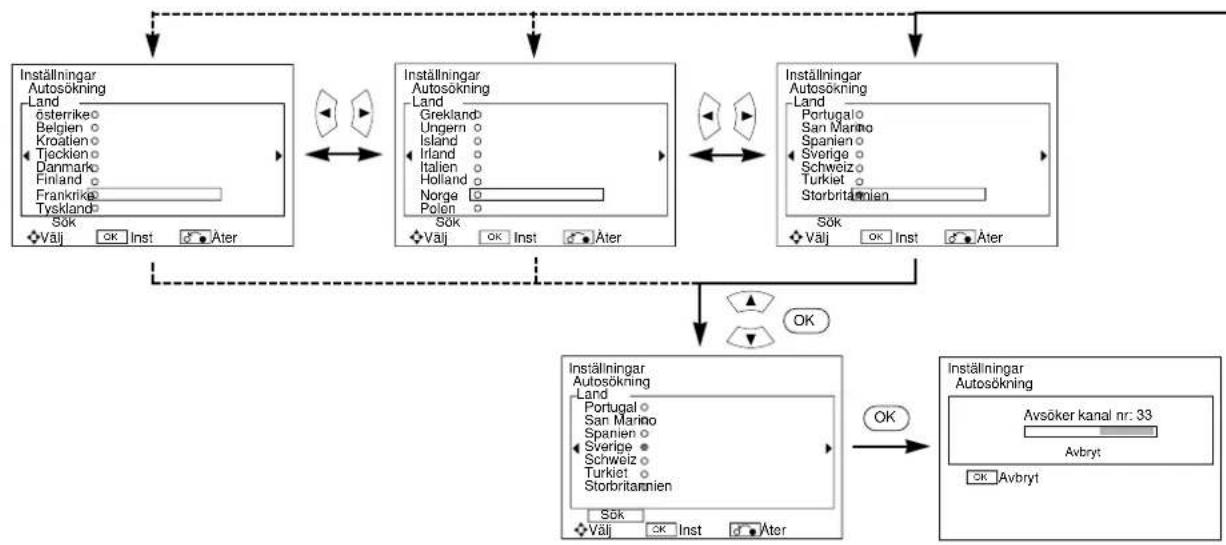

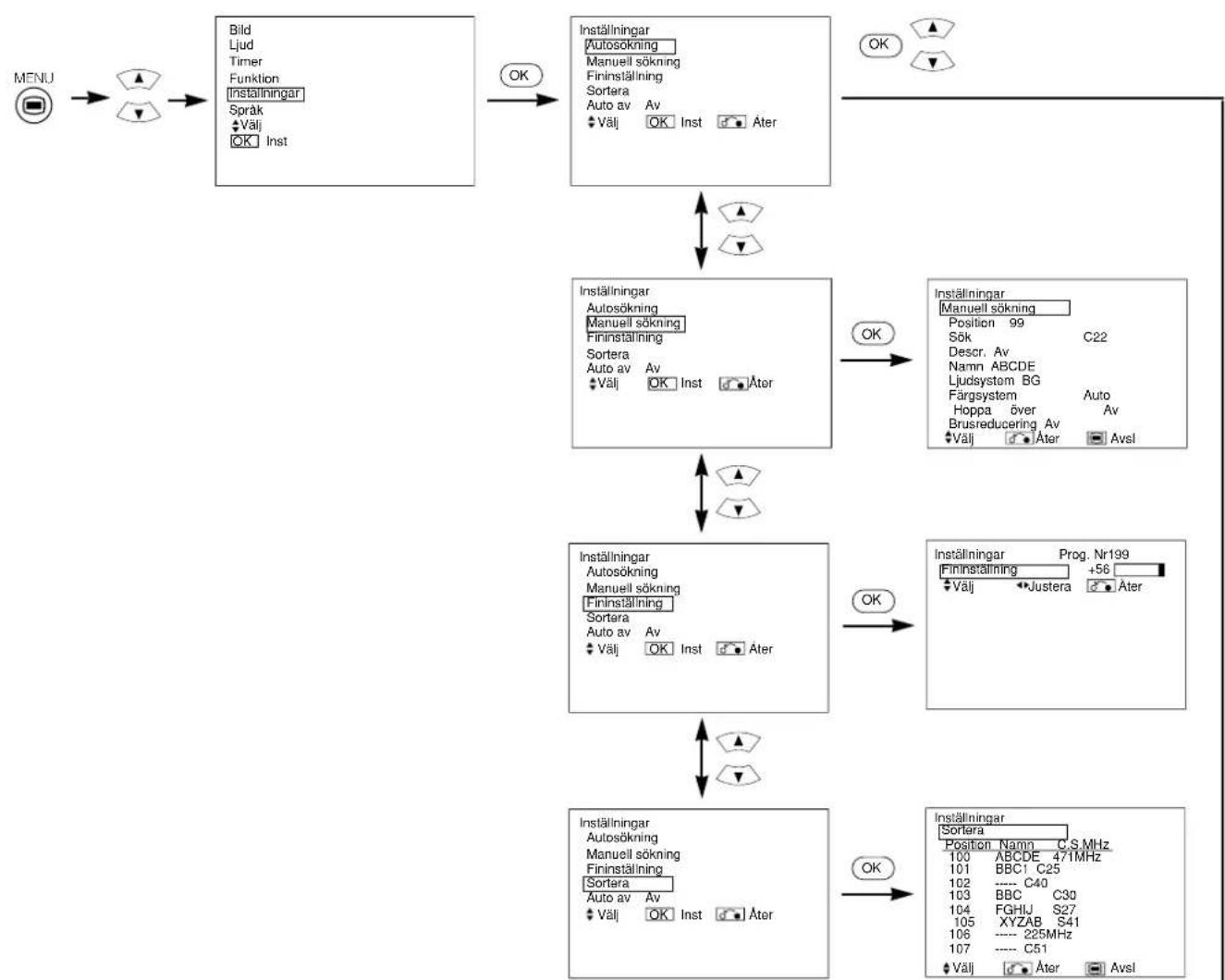

Bild Ljud Timer Funktion Inställningar Språk Välj OK InstInställningar Autojustering Justere Horisontell position 0 Vertikal position + 31 Horizontal Clock – 20 Clock Phase 10 Återställ Återställ Välj Åter AvslInställningar Insignalnivå 0.7V Frekvensvising Av WVGA typ Av Vertikalfilter På Frekvensläge Film RGB1 DVI-PC RGB2 RGB Välj Inst Åter MENUHorisontell position 0 Nästa/Föreg. Justere Åter Inställningar Autojustering Justere Horisontell position 0 Vertikal position + 31 Horizontal Clock – 20 Clock Phase 10 Återställ Återställ Välj Åter AvslClock Phase 10 Nästa/Föreg. Justere Åter

042PDM-4210GSW 2003.12.25 13:15 ページ20(ブラック版)21 SVENSKA BRUKSANVISNING (forts.) SPRÅK-MENYN Bild Ljud Timer Funktion Inställningar Språk Välj OK InstSpråk English Français Deutsch Español Itariano Norsk Svenska Välj Åter Avsl

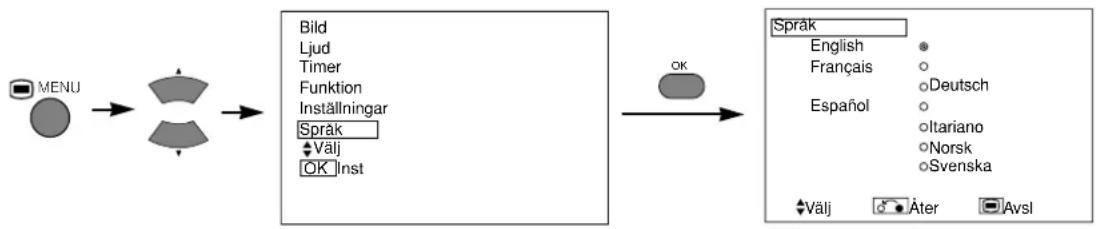

MENU Välj ett språk med tangenterna SELECT och tryck på OK. ÖVRIGA FUNKTIONER Automatisk lagring Cirka 1 sekund efter att justeringarna har avslutats lagras de enligt tabellen nedan.

• De tidigare registrerade inställningarna raderas.

• Signalläget kan identifieras med den horisontella/vertikala synkfrekvensen och synksignalens polaritet. Olika signaler för vilka alla element är samma eller liknande betraktas som samma signal. Meny Visning Registrering Bild Kontrast För varje ingångsfunktion registreras 1 inställning. Ljusstyrka Färg Nyans Bildförbättring Färgtemp. Färgtemp. justering R-amplitud För varje färgtemperatur registreras 1 inställning. G-amplitud B-amplitud R-Cut Off G-Cut Off B-Cut Off Ljud Ljudläge 1 inställning registreras. Diskant För varje ljudläge registreras 1 inställning. Bas Balans 1 inställning registreras. SRS TruBass För varje ljudläge registreras 1 inställning. Matrix Surround Perfekt volym Meny Visning Registrering Funktion Skärmsläckare 1 inställning registreras. Skärmrensare (registreras ej) Svarta sidofält (registreras ej) Panellivslängd 1 inställning registreras. Visa läge ID nummer Inverterat Viloläge - vit Gamma Inställningar Autojustering (registreras ej) Horisontell position För varje signalläge registreras 1 inställning. (Endast för RGB2) Vertikal position Horizontal Clock Clock Phase Insignalnivå 1 setting is registered. Frekvensvising WVGA Type Vertikalfilter Frekvensläge Språk 1 inställning registreras. 042PDM-4210GSW 2003.12.25 13:15 ページ21(ブラック版)22 Signalkontroll Status Visning Åtgärd Om Visa läge är inställt på PÅ ändras insignalen, eller om dutrycker på RECALL.Det visas en guide för ingångensamt den horisontella ochvertikala synkfrekvensen.Om synksignalen inte längredetekteras. En guide visar No Sync. Signal(Ingen synksignal) och PowerSave (Strömbesparing) (i cirka 5sekunder) Om status kvarstår ochsynksignalen inte kan detekterasövergår indikatorlampan till attlysa orange och apparaten försätts i strömbesparingsläge. Kontrollera att datorn är på samtatt anslutningarna är rätt.Om insignalen inte stämmer medskärmens specifikationer eller ärinstabil.En guide visar Invalid Scan Freq.(Ogilig avsökn.frekv).Kontrollerainsignalspecifikationerna.

RGB ! Invalid Scan Freq. Strömbesparingsläge När ingång RGB1, RGB2 har valts

• Om skärmen är ansluten till en VESA DPMS-dator kan strömbesparingsfunktionen ställas in på att aktivera automatiskt om datorn inte används, för att minska strömförbrukningen. Återuppta driften

• Vid tillverkningen av plasmaskärmar används en mycket förfinad teknik, men det kan ändå i vissa fall förekomma mörka punkter (punkter som inte tänds) och ljusa punkter (punkter som är för ljusa). Detta är inget fel. Om spökilder

• I vissa fall kan det uppstå spökbilder efter kortvariga visningar av stillbilder, men de försvinner snart igen. Detta är inget fel. Om skärmens panel

• Plasmaskärmar visar bilder genom att skapa elektriska urladdningar inuti panelen. Därför kan temperaturen på panelens yta i vissa fall stiga. Dessutom är plasmaskärmar tillverkade av ett finbehandlat glas. Det sitter ett förstärkt glasfilter över panelens yta, men du bör ändå undvika kraftiga stötar eftersom glaset kan gå sönder.

INBRÄNNING PÅ PLASMASKÄRMEN

Fosforinbränning kan yttra sig på litet olika sätt, beroende på hur plasmaskärmen används. Nedan ges exempel på några situationer och föreslagna åtgärder i samband med spökbilder. Inbränningseffekter på plasmaskärmen Problemet med inbränning på plasmapaneler beror på delvisa försämringar, som uppstår på grund av långvarig visning av samma bild. Om exempelvis texten i Fig. A till höger visas kontinuerligt under lång tid kommer bara den fosfor (röd, grön, blå) att försämras som är av samma färg som texten. Sålunda sker det, när en vit bild visas över hela skärmen enligt Fig. a, att texten som har visats fram till dess kommer att framträda som en spökbild, trots att själva fosforn inte lyser.

Graden av inbränning är proportionerlig mot ljusstyrkan hos den text och bild som visas samt under hur lång tid den visas.

• Fosforn tenderar att försämras mer ju ljusare text och bild visas. Om bilder med olika nivåer av ljusstyrka, enligt Fig. B, visas kontinuerligt under en lång period blir inbränningen efter de ljusare bilderna mer påtaglig.

Inbränningsexemplen i detta dokument är överdrivna i förklaringssyfte. Den faktiska upplevelsen av verklig inbränning varierar beroende på användningstid och ljusstyrka. Sätt att minska effekten av inbränning

• Minska kontrasten och ljusstyrkan på skärmen så mycket som möjligt. Skärmen har en funktion som kontrollerar ljusstyrkan för att minska förslitningen. Denna funktion kan minska inbränningen (Se Panellivslängd (Förlängd 1 eller Förlängd 2 på ( )

• Ställ in skärmen på visning med “Skärmrensare” eller “Inverterat”. Förekomsten av inbränning efter visning av likartade bilder, såsom statiska bilder, under långa perioder kan reduceras genom att visa en motsatt eller en helt vit bild under 1 ~ 2 timmar efter visningen. (Inställningarna kan göras med Skärmrensare och Inverterat på menyn Funktion på ( )

• Användning i kombination med rörliga bilder Då försämringen av det fluorescerande materialet sker förhållandevis enhetligt för rörliga bilder kan förekomsten av delvis inbränning kontrolleras. Vi rekommenderar att rörliga bilder, t.ex. från en dvd, används.

• Observera att inbränning kan uppstå om skärmen används delad under en längre tid.

• Tevesändningar innehåller bilder som visas under lång tid, är ofta beskurna i kanterna och visar ofta stationsnamn och klockslag på samma plats i bilden. Du bör vara medveten om att inbränning i dessa områden säkerligen kommer att inträffa.

042PDM-4210GSW 2003.12.25 13:15 ページ23(ブラック版)24 Symptom som verkar tyda på fel Utför nedanstående föreslagna kontroller beroende på vilka symptom som uppträder. Om symptomen kvarstår ska du kontakta återförsäljaren. FELSÖKNING FÖRSIKTIGT Egna reparationsförsök kan vara farliga. Symptom

• Ingen bild, strömindikatorn släckt.

• Den visade bilden verkar flyta snett.

• Text som visas tvärs över skärmen verkar randig, och vertikala streck är suddiga.

• Text som visas tvärs över skärmen är suddig.

• Ett fint mönster flimrar när det visas på skärmen.

• Kontrollera att datorn, bildutrustning etc. är påslagen.

• Kontrollera att datorn inte är i strömbesparingsläge.

• Kontrollera inställningarna för kontrast och ljusstyrka (ställ in högre kontrast och ljusstyrka).

• Kontrollera signalkabelns anslutning.

• Justera klockfrekvens och -fas. (Justera först klockfrekvensen och sedan klockfasen.) (RGB input)

• Justera klockfasen för att få skarpast bild. (RGB-ingång)

• Kontrollera om batterierna ligger rätt.

• Kontrollera om batterierna är slut

• Kontrollera att inställningen av fjärrkontrollens ID-nummer är korrekt. Se sida ! No Sync. Signal ! Invalid Scan Freq.

• Temperaturen på skärmens panelyta är hög. • Plasmaskärmen tänder fosforn genom elektriska urladdningar som alstrar strålning. Detta kan i vissa fall få temperaturen att stiga. Detta är inget fel.

• Vissa punkter på skärmen skiljer sig från de omgivande (*). *Punkter som inte tänds, punkter med annan ljusstyrka än de omgivande, punkter med annan färg än de omgivande etc.

• Vid tillverkningen av plasmaskärmar används en mycket förfinad teknik, men det kan ändå i vissa fall förekomma smärre defekter i delar av skärmen. Detta är inget fel.

• Vertikala ränder uppträder, beroende på vad som visas på skärmen.

• Plasmaskärmen tänder fosforn genom elektriska urladdningar som alstrar strålning. Beroende på vad som visas på skärmen kan det i sällsynta fall uppträda vertikala ränder på grund av att skärmen inte lyckas tända vissa punkter. Detta är inget fel.

• Grova horisontella ränder uppträder i visningsläget FULL. • Horisontala streck i bilden kan reduceras genom att justera Clock Phase. (RGB-ingång)

• Flimmer i form av horisontella linjer oscillerar upp och ner. (Endast i PC INPUT MODE)

• Om direktfrekvensen från datorn är under 85 Hz kan du försöka med en högre frekvens (övre gräns 85 Hz). Det kan ske en viss dämpning av den aktuella bilden.

• Försök med att aktivera vertikalfiltret. I detta fall kommer den vertiala upplösningen dock att minska.

• Fläktmotorn bullrar.(Endast modeller med fläkt) • Den interna fläkten i huvudenheten används för att sänka temperaturen. Fläkten startar om den omgivande lufttemperaturen stiger, varvid varvtalet ökar och motorljudet växer sig starkare. Detta är inget fel.

• Skärmens ovansida blir varm. • Om skärmen används under långa perioder kan ovansidan bli varm. Detta är inget fel.

• Text visas med varierande tjocklek. • Tjockleken hos tecken och linjer kan variera vid visning av bilder med högre upplösning än 512 linjer; detta är inget fel.

Symptom som verkar tyda på fel (forts.) FELSÖKNING (forts.) 042PDM-4210GSW 2003.12.25 13:15 ページ25(ブラック版)26 Beroende på vilken typ av utrustning som används, kan det hända att bilden visas felaktigt. Följ i så fall nedanstående steg. (endast för RGB2) Åtgärder för korrigering av felaktig skärmvisning Symptom 1 Text som visas tvärs över skärmen verkar randig, och vissa tecken är suddiga (Bild 1). Den visade bilden verkar flyta (Bild 2) (RGB-signal). Exempel ABC

ABCDEFGHIJabcdefgABCDEFGabcdABCDEFGHIJabcdefgABCDEFGabcd Vertikala räder Före justering Vissa tecken är suddiga. Efter justering Alla tecken är nu skarpa. Efter justering Alla tecken är suddiga. ABC ABC ABC Justeringsmet

1) Tryck på AUTO på fjärrkontrollen.

Om Autojustering inte fungerar:

2) Tryck på MENU. Huvudmenyn visas.

3) Tryck på SELECT och välj Inställningar.

4) Tryck på OK. Menyn Inställningar visas.

5) Tryck på SELECT och välj Horizontal Clock. (Visning av fina mönster som tecken eller ett vertikalt randigt mönster över hela skärmen med Horizontal Clock-justering.)

6) Tryck på eller ADJUST och leta efter skarpa tecken över hela skärmen.

7) Gör justering för symptom 2 nedan om alla tecken på hela skärmen är suddiga.

• Den visade bilden kan eventuellt störas tillfälligt under klockjusteringen, och det är fullt normalt. Symptom 2 Text som visas tvärs över skärmen är helt suddig (bild 2). Ett fint mönster flimrar när det visas på skärmen ( bild 3). Exempel ABCDEFGHIJabcdefgABCDEFGabcdABCDEFGHIJabcdefgABCDEFGabcd Före justering Efter justering ABC ABC ABC Före justering Efter justering Justeringsmet

1) Tryck på AUTO på fjärrkontrollen.

Om Autojustering inte fungerar:

2) Tryck på MENU. Huvudmenyn visas.

3) Tryck på SELECT och välj Inställningar.

4) Tryck på OK. Menyn Inställningar visas.

5) Tryck på SELECT och välj Clock Phase.

(Visning av fina mönster som tecken eller ett vertikalt randigt mönster över hela skärmen med Clock Phase-justering.)

6) Tryck på eller ADJUST för att göra texten skarp över

6) Tryck på eller ADJUST för att ta bort flimret från

texten. FELSÖKNING (forts.) Bild 2 Bild 3 Bild 1 042PDM-4210GSW 2003.12.25 13:15 ページ26(ブラック版)27 SVENSKA Produktspecifikationer och utformning kan komma att ändras utan föregående meddelande. PRODUKTSPECIFIKATIONER

• Det tar minst 30 minuter innan skärmen har uppnått optimal bildkvalitet. Signalingång RGB-kontakt (15-stifts D-sub-kontakt)

Om flera olika insignaler sänds till skärmen från ett grafikkort eller liknande, väljer skärmen automatiskt signal i följande prioritetsordning:

• Även vid användning av de rekommenderade signaler som visas på nästa sida kan det förekomma fall när det inte går att få en korrekt bild. Använd i så fall H/V separat synk., H/Vkompositsynk. Synksignaltyp Prioritet H/V separat synk. 1H/V kompositsynk. 2synk. på grönt * 328 29 Stift Insignal

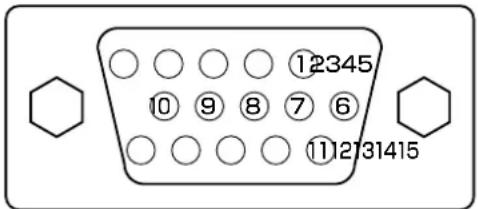

2 G eller synk på grönt 4 Ej anslutet5 Ej anslutet6 R.GND7 G.GND8 B.GND9 Ej anslutet10 GND11 Ej anslutet12 [SDA]13 H. synk. eller H/V kompositsynk14 V. synk. [V.CLK]15 [SCL]PanelNettomått (exkl. sockel)BildytaUpplösningUng. 42 tum (922 (H) x 522 (V) mm, diagonalt 1059 mm)1024 (H) x 1024 (V) pixel1030 (B) x 636 (H) x 91 (D) mmNettovikt (exkl. sockel)34,9kgOmgivning Drift: 5°C till 35°C, Förvaring: 0°C till 40°C TemperaturRelativ luftfuktighet Drift: 20 % till 80 %, Förvaring: 20 % till 90 % (icke-kondenserande)InsignalerRGB1 DVI-ingång (DVI-D) RGB1 audioingång (3,5 mm stereominijack) RGB2 analog RGB-ingång (15-stifts D-sub) RGB2 audioingång (3,5 mm stereominijack)Ingångar0,7 V/1,0 Vp-p, analog RGB (rekommenderad signal) VideosignalerH/V separat, TTL-nivå [2 KΩ]H/V komposit, TTL-nivå [2 KΩ] Synk på grönt, 0,3 Vp-p [75 Ω] Synksignaler43 lägenRekommenderad signalStrömförsörjningAC100 - 240 V, 50/60 HzEnergiförbrukning/i beredskapsläge365 W / < 3 WAudioutgång12 W + 12 W (6 Ω)(RGB-ingång) 042PDM-4210GSW 2003.12.25 13:15 ページ27(ブラック版)28 Signalingång (forts.)

T.M.D.S. Data3+ Med digital RGB-signalingång (RGB1-ingång) Rekommenderade signaler

• Se till att signalen från utrustningen som ansluts är kompatibel med specifikationerna i denna förteckning.

• Grafikkortet eller den anslutningskabel som används får ej medge justering av Horisontell position, Vertikal position, Horizontal Clock eller Clock Phase.

• Skärmen kan eventuellt inte visa rörliga bilder om signaler med en vertikal frekvens på 85 Hz eller högre används.

• Skärmen skiljer mellan signallägena med ledning av de horisontella och vertikala frekvenserna samt de horisontella och vertikala synksignalpolariteterna. Observera att olika signaler med samma egenskaper kan komma att behandlas som en och samma signal.

• Visning av bilder med fler än 512 linjers vertikal upplösning i Full visning (komprimerad) kan ge interpolerade ränder. 042PDM-4210GSW 2003.12.25 13:15 ページ29(ブラック版)30 SUPPLEMENT 042PDM-4210GSW 2003.12.25 13:15 ページ30(ブラック版)31 SVENSKA Tillsatsvideons funktion De ytterligare funktioner som fås med tillsatsvideon är följande: ( - ) (1) Se till att skärmströmbrytaren är avslagen. (2) Se till att videoutrustningens strömbrytaren är avslagen. (3) Anslut signalingången på baksidan av denna enhet till signalutgången på videoutrustningen med en kabel och kontakt som säljs separat. INSTALLATIONSANVISNINGAR Anslutning till videoutrustning

Med DVI-STB och RGB-komponentinställning Till utrustning med komponentvideo Använd en kabel som är lämplig för den aktuella typen av videoutrustning Användbara videosignaler för respektive ingång (Se PRODUKTSPECIFIKATIONERNA för ytterligare information. ) Terminal RCA/SCART DVI D-sub Anmärkning Signal CVBS S-video Component RGB PC STB RGB Component AV1

Se inställningsmenyn. AV3

Se inställningsmenyn. RGB1

Se inställningsmenyn. RGB2

Se inställningsmenyn.

• Om videoutrustning med S-videoutgång används bör en S- videokabel användas för att ge bättre videokvalitet. (Om S- videoingången och AV3-videoingången anslutna till skärmen samtidigt används S-videoingången.)

• Om kontakten OUTPUT (MONITOR) är ansluten till en extern skärm med ett 75 Ohms termineringsmotstånd går det att se samma bild som på huvudenheten. Det går dock bara att se kompositvideosignalen från AV1-, AV2-, AV3- eller AV4-ingången som visas på skärmen. VideobandspelareHögtalare (R)Högtalare (L)NätkabelEuropa Storbritannien Till audioutgångar Till komponentutgångarTill komponentingångar Till S-videoutgångarTill audioutgångarAnvänds om videoutrustningen har S-videoingångVIDEOSet-Top BoxTill SCART-kontaktVIDEODVD-spelareTill komponentingångarTill RGB, video och audio utrustningarTill SCART-kontaktTill audioingån gar

VIDEO Till komponentutgångar [Anslutningsexempel för videoutrustning] 042PDM-4210GSW 2003.12.25 13:15 ページ31(ブラック版)32 BRUKSANVISNING Ändra ingång

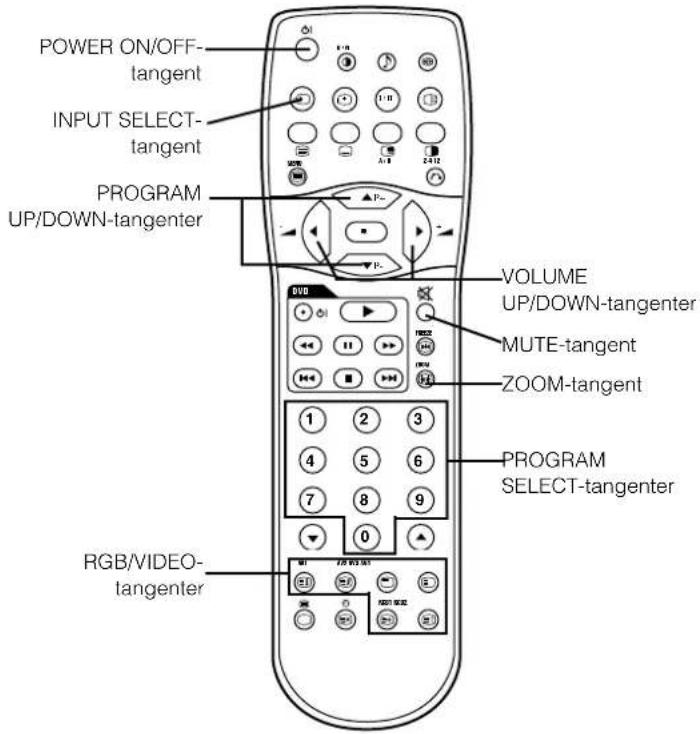

Du kan ändra ingång genom att trycka på tangenterna AV1, AV2, AV3, AV4, RGB1 och RGB2 på fjärrkontrollen.

Ingången kan ändras i ordningen AV1

RGB2 genom att trycka på skärmens INPUT SELECT-tangent. AV1 AV2 AV3

INPUT SELECT-tangentRGB/VIDEO-tangenterSIZE-tangent Varje gång du trycker på SIZE på fjärrkontrollen eller skärmen ändras skärmens visningsstorlek i ordningsföljd och status visas längst ner på skärmen. Full Ändra storlek

• Vid VIDEO-signalingång (AV1, AV2, AV3)• Vid mottagning av komponentsignalen 1080i/50, 1080i/60 eller 720p/60 ställs storleken in på Full och ändras inte.. Panoramic 4:3 Full 14:9Zoom C14:9L Zoom SIZE -tangent• Vid AV4-signalingång
• I läget [Auto] används den ändringssignal från utrustningen ansluten till AV4-kontakten som finns i SCART-kontaktens 8:e stift, vilket anger videokällans bildformat. OM ingen ändringssignal har detekterats används inställningen Standardläge Zoom på menyn Funktion.
• För vissa ingångar, förutom AV4, gäller att om ändringssignalen detekteras när [Auto] har valts för bildstorlek hos AV4, ändras ingångsläget automatiskt till AV4. Auto Full Zoom 14:9Zoom C14:9L Tabell över skärmstorlekar Om du vill Ställ in skärmstorleken på Insignal Utseende Anmärkning Återge en 4:3-bild troget på en 16:9-skärm.

Kanteliminering sker på båda sidor. Återge en 4:3-bild på en 16:9-skärm med höjd och bredd i mitten av skärmen förstorade i samma grad och med båda sidor något förstorade.PanoramicÅterge en 16:9 VISTA-bild troget i 4:3-format på en 16:9-skärm. Zoom

• 4:3-bilden kallas letterbox.• II vissa fall kan det förekomma en visskanteliminering överst och nederst. Återge en 4:3-bild troget på en 16:9-skärm i standardmässig vertikal storlek ochhorisontellt ihoptryckt.* Full

• En bild med ett bildförhållande på 16:9 horisontellt krympt till 4:3 för visning på en4:3-skärm. Återge en 14:9-bild på en 16:9-skärm expanderad vertikalt och ihoptryckthorisontellt. C14

• Detta läge är avsett för utsända program med WSS-kod-C14:9L.Återge en 14:9-bild expanderad vertikaltpå en 16:9-skärm.

9Zoom Detta läge är avsett för utsända program med WSS-kod-14:9Zoom..(4:3 signal)(Squeeze)(Vista)(14:9 signal)(14:9 signal) 042PDM-4210GSW 2003.12.25 13:15 ページ32(ブラック版)33 SVENSKA BRUKSANVISNING (forts.) OBSERVERA Använda en wide-screen-skärm

• Denna skärm har en funktion för val av skärmläge. Om ett inkompatibelt skärmläge används för uppspelning av vissa program, såsom ett tv-program, kan bilden visas annorlunda än originalet. Tänk på detta vid val av skärmläge.

• Om denna skärm används med förstorat skärmläge och wide-screen-funktionen aktiverad på kaféer, hotell eller andra inrättningar i syfte att genomföra visningar för allmänheten kan detta bryta mot upphovsrättsliga bestämmelser.

• Om en normal 4:3-bild visas över hela skärmen i Panoramic-läge kan delar av bildperiferin i vissa fall komma att försvinna och/eller förvrängas. Använd 4:3-läget för att visa bilder som har skapats i 4:3-format. I detta läge kan 4:3-bilden visas utan bildförvrängning. Tryck på Den vertikala bildpositionen kan justeras på följande sätt när [Panoramic], [Zoom], [C14:9L] och [14:9Zoom] används.

1. Tryck på SIZE och SELECT vid bildvisning.

2. Positioneringsbilden visas.

3. Justeringsomfånget för varje bildstorlek är enligt nedan.

[Panoramic] –12 till +12 [Zoom] –31 till +31 [C14:9L] och [14:9Zoom] –16 till +16 4. Vid bruk av 1080i/50- eller 1080i/60-komponentsignal kan vertikalpositionen bara justeras ett steg uppåt. (Omfånget: 0 till +1) Position + 31 Position – 31 Tryck på Ändra storlek (forts.) 042PDM-4210GSW 2003.12.25 13:15 ページ33(ブラック版)34 BRUKSANVISNING (forts.) Visa MULTIBILD Om du trycker på PinP på fjärrkontrollen visas MULTIBILD. Aktivera P-in-P-läget på RGB-ingångsbilden Om du trycker på PinP visas 2 bilder

• Detta läge kan användas från RGB1(DVI-PC)- och RGB2(RGB)- ingången.

• Högtalarikonen kan flyttas åt vänster eller höger med tangenterna och SELECT; ljudet sänds ut från den bild där högtalarikonen finns.

• Underskärmens position kan flyttas upp och ner med SELECT.

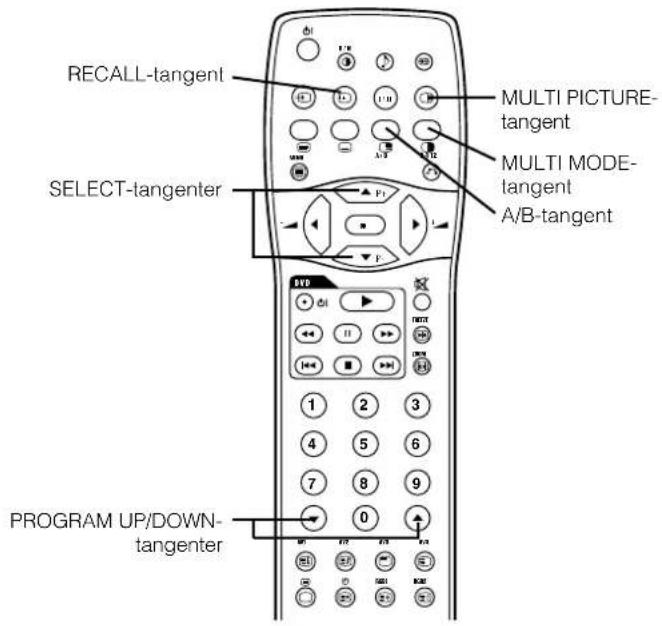

• Underskärmen kan väljas med tangenterna AV1, AV2, AV3 och AV4 enligt bilden till höger.

• Om du trycker på PinP igen eller på ÅTER annulleras 2-bildsvisningen.

• "Frekvens Metod" i Inställningsmenyn bör sättas till Film när subskärmen får komponentsignalen från 1080i/50 eller 1080i/60. AV1: Visar underskärmens VIDEO-insignal. Aktivera Delad-läget på videoingångsbilden Om du trycker på PinP visas 2 bilder

• Högtalarikonen kan flyttas åt vänster eller höger med tangenterna och SELECT; ljudet sänds ut från den bild där högtalarikonen finns.

• Det går inte att välja samma videoingångsläge för båda skärmarna samtidigt.

• Om du trycker på PipP igen eller på ÅTER annulleras 2-bildsvisningen.

Om videoingången är inställd på RGB Video går det inte att använda läget Delad.

Se tabellen för 2 bilders läge (Delad). PinP-tangent RETURN-tangent

Även om horisontal-/vertikalsynksignalen (eller videosignalen) avbryts vid MULTIBILD-visning, försätts enheten inte i strömbesparingsläge.

Observera att inbränning kan uppstå om skärmen används i MULTIBILD-läge under en längre tid. RECALL-tangent Primär Under Du kan visa insignalstatus på skärmen genom att trycka på RECALL på fjärrkontrollen eller skärmen. ･ Visningen upphör efter cirka 6 sekunder. AV1 Composite -- -- min.-- -- : -- --

: Tillgängligt) Primär Under 042PDM-4210GSW 2003.12.25 13:15 ページ34(ブラック版)35 SVENSKA BRUKSANVISNING (forts.) BILD-MENYN Bild Ljud Timer Funktion Inställningar Språk Välj OK Inst Bild Bildläge Dynamisk Kontrast +31 Ljusstyrka -31 Färg 0 Skärpa +15 Nyans 0 Färgtemp. Normal Kontrastläge Normal Återställ Återställ Välj Inst Åter

MENU Bild Dynamisk YNR Av CNR Av Biosalong På PAL Kamfilter På LTI Av CTI Av Svartnivå- förbättring Av Auto Färg Av Återställ Återställ Välj Inst Åter

Bild Färgtemp. justering På Amplitud Röd – 63 Grön 0 Blå – 31 Cut off Röd + 31 Grön 0 Blå + 31 Återställ Återställ Välj På/Av Åter

Bild Dynamisk Färgtemp. justering Färgjustering Färgavkodning Välj Inst Åter Bild Dynamisk Färgtemp. justering Färgjustering Färgavkodning Välj Inst Åter Bild Dynamisk Färgtemp. justering Färgjustering Färgavkodning Välj Inst Åter

Bild Färgjustering På Magenta + 60 Röd + 30 Gul 0 Grön + 60 Cyan + 30 Blå 0 Återställ Återställ Välj På/Av Åter

Röd 0 Grön + 60 Färg 0 Nyans + 31 Återställ Återställ Välj Åter Avsl

Bildläge Dynamisk Nästa/Föreg. Välj Åter Bild Bildläge Dynamisk Kontrast +31 Ljusstyrka -31 Färg 0 Skärpa +15 Nyans 0 Färgtemp. Normal Kontrastläge Normal Återställ Återställ Välj Inst Åter Bild Dynamisk YNR Av CNR Av Biosalong På PAL Kamfilter På LTI Av CTI Av Svartnivå- förbättring Av Auto Färg Av Återställ Återställ Välj Inst Åter

Kontrastläge Normal Nästa/Föreg. Välj Åter

YNR Av Nästa/Föreg. Välj Åter

Auto Färg Av Nästa/Föreg. Välj Åter

042PDM-4210GSW 2003.12.25 13:15 ページ35(ブラック版)36 BRUKSANVISNING (forts.) BILD-MENYN (forts.) Vald inställning Inställningstips Bildläge Dynamisk Naturlig Dynamisk: Denna inställning är den bästa för väldigt starkt bakgrundsljus. Naturlig: Denna inställning är för normala ljusförhållanden. Kontrast Minskar skillnaden mellan ljustoch mörkt. Ökar skillnaden mellan ljustoch mörkt. Justera för högsta synlighet så att det passar den omgivande belysningen. Du kan öka inställningen ytterligare till [+40] genom att hålla in tangenten vid [+31]. Färgen för värdena [+32] till [+40] ändras från vitt till magenta. Detta specialläge är bäst för mörka bilder. Vi rekommenderar kontrastinställningen [+31] vid normala förhållanden. "Panellivslängd" på funktion-menyn ska ställas in på Normal vid justering av denna kontrastinställning. Ljusstyrka Svart ökas för en totalt settmörkare bild. Svart minskas för en totalt settljusare bild. Justera efter behag. Färg Gör färgerna mörkare. Gör färgerna ljusare. Justera efter behag. Skärpa Mjuk Hård Normalt ska positionen vara i mitten och flyttas mot minus (-) om du vill ha enmjukare framtoning av bilden och plus (+) om du vill ha en hårdare framtoning. Nyans Förstärker rött och försvagar grönt. Förstärker grönt och försvagar rött. Denna inställning är ej tillgänglig vid mottagning av en PAL/SECAM signal. Bokstäverna kommer då att vara gråtonade. Justera för mest realistisk hudfärg. Färgtemp. Kall Normal Varm Svart / Vit Normal inställd på kall Kontrastläge Normal Auto Dynamisk Dynamisk:Förstärker skillnaderna mellan videoskuggningarna för att ge en större kontrastkänsla. Normal:Bildens gradation återges som troget som möjligt. Auto:Känner av bildens ljusstyrka och justerar automatiskt till ennaturlig ljusstyrka. Återställ (väljer återställningsläget) Du kan återgå till fabriksinställningen för denna meny genom att trycka på OK. YNR Av Låg Hög Reducerar bruset i ljusstyrkesignalen. Öka för att minska bruset. CNR Reducerar bruset i färgsignalen. Öka för att minska bruset. Endast Av är tillgängligt när DVI-STB-läge har valts. Biosalong Av På På: Känner automatiskt av filmtypen och återger den ursprungliga bilden så troget som möjligt. Av: Ställ in på AV om bildväxlingen verkar onaturlig. PAL Kamfilter Av På Tillgänglig endast vid mottagning av PAL-kompositsignal. Aktivera för att reducera missfärgning av fina bilddetaljer och få en renare färg. LTI Av Låg Medium Hög Justerar ljusstyrkesignalens skärpa. CTI Justerar färgsignalens skärpa. Svartnivå-förbättring Justerar svartnivåkompensationen. Auto Färg Av På Endast tillgänglig vid mottagning av en NTSC Composite-signal. Funktionen övervakar och justerar färgen för att bibehålla en konstant färgnivå. Den bibehåller också naturliga hudtoner samtidigt som bakgrundsfärgerna förblir naturtrogna. Färgtemp. justering Av På Aktivera om du vill använda den ursprungliga färgtemperaturen. Amplitud Röd Minskar rödaktig färg i enljusare scen.Ökar rödaktig färg i en ljusarescen. Justera färgtemperaturen enligt önskemål. Dessa inställningar lagras separat i vart och ett av de 4 färgtemperaturlägena. Grön Minskar grönaktig färg i enljusare scen.Ökar grönaktig färg i en ljusarescen. Blå Minskar blåaktig färg i enljusare scen.Ökar blåaktig färg i en ljusarescen. Cut Off Röd Minskar rödaktig färg i en mörkscen. Ökar rödaktig färg i en mörk scen. Grön Minskar grönaktig färg i enmörk scen. Ökar grönaktig färg i en mörk scen. Blå Minskar blåaktig färg i en mörkscen. Ökar blåaktig färg i en mörk scen.

042PDM-4210GSW 2003.12.25 13:15 ページ36(ブラック版)37 SVENSKA FUNKTION-MENYN 2 poster har lagts till på menyn på sid. Bild Ljud Timer Funktion Inställningar Språk Välj OK Inst Funktion Skärmsläckare Av Skärmrensare På 60min. Svarta sidofält Av Energisparläge - video Av Fryst läge Delad Standarläge Zoom Panoramic Återställ Återställ Välj Inst Åter

MENUFunktion Panellivslängd Normal Visa läge Av ID nummer 1 Inverterat På 60min. Viloläge - vit Av Gamma 2.2 Återställ Återställ Välj Inst Åter

Vald inställning Inställningstips Energisparläge - video Av På Denna används för att minska energiförbrukningen för videoingång när det inte finns någon videosignal. Om den aktiveras försätts skärmen i beredskapsläge när AV-ingång utan signal har valts. Standardläge Zoom Panoramic 4:3 14:9 Zoom Denna inställning anger vilken skärmstorlek som används när strömmen slås på.

BRUKSANVISNING (forts.) BILD-MENYN (forts.) Vald inställning Inställningstips Färgjustering Av På Aktivera om du vill ändra den ursprungliga färgbalansen för varje enskild färg. Magenta Magenta försvagas. Magenta förstärks. Justerar angivna färger individuellt och gör dem antigen mörkare eller renare. Dessa inställningar lagras separat i vart och ett av de 4färgtemperaturlägena. Röd Röd försvagas. Röd förstärks. Gul Gul försvagas. Gul förstärks. Grön Grön försvagas. Grön förstärks. Cyan Cyan försvagas. Cyan förstärks. Blå Blå försvagas. Blå förstärks. Färgavkodning

Ställ in färgernas R/G/B-nivå separat om så önskas. Ställ sedan in RGB-läget, som visar alla färger. Tryck på OK varje gång du ändrar inställningen. Röd Gör bara rött mörkare. Gör bara rött ljusare. Justerar R/G/B-nivån eller färgtonen för att göra färgen mer naturlig. Dessa inställningar lagras separat i vart och ett av de 4färgtemperaturlägena. Grön Gör bara grönt mörkare. Gör bara grönt ljusare. Färg Gör färgerna mörkare. Gör färgerna ljusare. Nyans Förstärker rött och försvagar grönt. Förstärker grönt och försvagar rött.

042PDM-4210GSW 2003.12.25 13:15 ページ37(ブラック版)38 BRUKSANVISNING (forts.) Bild Ljud Timer Funktion Inställningar Språk Välj OK InstInställningar System System 1 Färgsystem Video in Audio in SCART ut Monitor RGB1 DVI-STB RGB2 Component HDTV Välj Inst Åter Inställningar System System 1 Färgsystem Video in Audio in SCART ut Monitor RGB1 DVI-STB RGB2 Component HDTV Välj Inst Åter

MENU Inställningar Färgsystem AV1 Auto AV2 PAL AV3 SECAM AV4 PAL Välj Åter AvslInställningar System System 1 Färgsystem Video in Audio in SCART ut Monitor RGB1 DVI-STB RGB2 Component HDTV Välj Inst Åter

Inställningar Video in AV1 Auto AV2 Composite/Component AV3 Auto AV4 S-Video Välj Åter Avsl

Inställningar Audio in AV1 Stereo AV2 L/Mono AV3 Stereo AV4 L/Mono Välj Åter Avsl Vald inställning Inställningstips System System1 System2 Ändra inte ursprungsinställningen.(System1 : Europa/Asien, System2 : Nordamerika) Färgsystem AV1 Auto PAL SECAM NTSC3.58 NTSC4.43 Inställningen bör överensstämma med färgsystemet hos signalen från den utrustning som är ansluten till AV1-videoingången.

• Ska normalt vara inställd på Auto. Insignalens system avkänns automatiskt.
• Om insignalen innehåller mycket brus eller håller en låg nivå vid Auto och funktionen är störd, ska denna ställas in på samma som insignalen.

• Ej tillgänglig (gråaktig) vid mottagning av en komponentvideosignal. AV2 (Samma som för AV1) AV3 AV4 Video in AV1 Auto HDTV SDTV/DVD Inställningen bör överensstämma med signalläget hos signalen från den utrustning som är ansluten till AV1-videoingången.
• Ska normalt vara inställd på Auto. Insignalens signalläge avkänns automatiskt.
• Om insignalen innehåller mycket brus eller håller en låg nivå vid Auto och funktionen är störd, ska denna ställas in på samma som insignalen. AV2 (1:a steget) RGB Composite/Component Inställningen bör överensstämma med signalläget hos signalen från den utrustning som är ansluten till AV2-videoingången. AV2 (2:a steget) Auto HDTV SDTV/DVD Detta steg ska göras bara om [Composite/Component] har valts i steg 1. Tillvägagångssättet är samma som för AV1. AV4 S.Video Composite

• Om signalen från utrustningen som är ansluten till AV4 Scartingången är s-Video eller Komposit, ska denna inställning motsvara signalen.
• Om signalen är RGB kommer den att avkännas automatiskt, varvid denna inställning inte har någon effekt.

INSTÄLLNINGAR-MENYN 042PDM-4210GSW 2003.12.25 13:15 ページ38(ブラック版)39 SVENSKA BRUKSANVISNING (forts.) INSTÄLLNINGAR-MENYN (forts.) Vald inställning Inställningstips Audio in AV1 Stereo L/Mono Inställningen bör överensstämma med audiosignalen från den utrustning som är ansluten till AV1-audioingången. Om det är monaural audio ska inställningen vara L/Mono. AV2 (Samma som för AV1) AV3 AV4 Scart ut Ej tillgänglig (skuggad) RGB1 DVI-PC DVI-STB Inställningen bör överensstämma med signalläget hos signalen från den utrustning som är ansluten till RGB1 DVI-kontakten. RGB2 (1:a steget) RGB Component Inställningen bör överensstämma med signalläget hos signalen från den utrustning som är ansluten till RGB2 D-sub-kontakten. RGB2 (2:a steget) Auto HDTV SDTV/DVD Detta steg ska göras bara om [Komponent] har valts i steg 1. Inställningen bör överensstämma med signalläget hos signalen från den utrustning som är ansluten till RGB2 D-sub-kontakten.

• Ska normalt vara inställd på Auto. Insignalens signalläge avkänns automatiskt.
• Om insignalen innehåller mycket brus eller håller en låg nivå vid Auto och funktionen är störd, ska denna ställas in på samma som insignalen.

Cirka 1 sekund efter att justeringarna har avslutats lagras de enligt tabellen nedan. ÖVRIGA FUNKTIONER Automatisk lagring Meny Visning Registrering Bild Bildläge 1 inställning registreras.Kontrast För varje ingångsfunktion och bildläge registreras 1 inställning.LjusstyrkaFärgSkärpaNyansFärgtemp.Kontrastläge YNR CNR BiosalongPAL Kamfilter LTI CTI Svartnivå-förbättringAuto FärgFärgtemp. justeringR AmplitudFör varje färgtemperaturregistreras 1 inställning.G AmplitudB AmplitudR-Cut offG-Cut offB-Cut offFärgjustering För varje ingångsfunktion och bildläge registreras 1 inställning.Magenta1 inställning registreras.RödMeny Visning Registrering Bild Gul 1 inställning registreras.Grön Cyan BlåFärgavkodning -RödFör varje färgtemperaturregistreras 1 inställning.GrönFärg För varje ingångsfunktion och bildläge registreras 1 inställning.NyansFunktionEnergisparläge - video1 inställning registreras.Standardläge ZoomInställningarSystem 1 inställning registreras.Färgsystem1 inställning registreras. AV1 AV2 AV3 AV4 Video in - AV1 1 inställning registreras. AV2 AV4 Audio in - AV1 1 inställning registreras. AV2 AV3 AV4 RGB1 RGB2

• De tidigare registrerade inställningarna raderas. 042PDM-4210GSW 2003.12.25 13:15 ページ39(ブラック版)40 Utför nedanstående föreslagna kontroller beroende på vilka symptom som uppträder. Om symptomen kvarstår ska du kontakta återförsäljaren. FÖRSIKTIGT Egna reparationsförsök kan vara farliga. FELSÖKNING Symptom som verkar tyda på fel Denna tabell visar specifikationerna vid anslutning av tillsatsvideon. PRODUKTSPECIFIKATIONER

• Det tar minst 30 minuter innan skärmen har uppnått optimal bildkvalitet. Symptom Kontrollpunkt Se sida

• Skärmen blir svart och det går inte att se bilden vid särskild videoavspelning (snabbspolning framåt, återspolning).

• Detta inträffar ibland vid anslutning till en videobandspelare med komponentutgång, såsom 480i. Detta är inget fel; observera därför att detta kan inträffa. Om det skulle inträffa ska du ändra till kompositutgång, eller S-Video- utgång.

Om flera olika insignaler sänds till skärmen från ett grafikkort eller liknande, väljer skärmen automatiskt signal i följande prioritetsordning:

• Det kan i vissa fall hända att korrekt visning inte är möjlig, trots att aktuella signaler finns med på listan på nästa sida. Använd i så fall H/V-kompositsynkning. Synksignaltyp Prioritet H/V separat synk. 1H/V kompositsynk. 2synk. på grönt * 3 Stift Insignal 1R (PR/CR) 2 G eller synk på grönt (Y)3B (PB/CB)4 Ej anslutet5 Ej anslutet6 R.GND (PR/CR, GND)7 G.GND (Y, GND)8 B.GND (P /CB, GND)9 Ej anslutet10 GND11 Ej anslutet12 [SDA]13 H. synk. eller H/V kompositsynk14 V. synk. [V.CLK]15 [SCL]( ) : Med komponentingång Signalingång PRODUKTSPECIFIKATIONER (forts.) 042PDM-4210GSW 2003.12.25 13:15 ページ41(ブラック版)42

: acceptabel) Med digital RGB-signalingång (RGB1-ingång) Rekommenderade signaler PRODUKTSPECIFIKATIONER (forts.) Med kompositingång (AV1~AV4-ingång) och S-videoingång (AV3-ingång) Nr. Signalläge Horisontell frekvens (kHz) Klockfrekvens (MHz) Anmärkning Signalnamn Upplösning Vertikal frekvens (Hz)

Med R, G, B videoingång (AV2- och AV4-ingång) Nr. Signalläge Horisontell frekvens (kHz) Klockfrekvens (MHz) Anmärkning Signalnamn Upplösning Vertikal frekvens (Hz) 1 576i 576 50,00 15,63

Med Component-ingång (AV1, AV2 och RGB2-Component-insignal).

• Skärmen skiljer mellan signallägena med ledning av de horisontella och vertikala frekvenserna samt de horisontella och vertikala synksignalpolariteterna. Observera att olika signaler med samma egenskaper kan komma att behandlas som en och samma signal.

• Visning av bilder med fler än 512 linjers vertikal upplösning i Full visning (komprimerad) kan ge interpolerade ränder. Nr. Signalläge Horisontell frekvens (kHz) Klockfrekvens (MHz) Anmärkning Signalnamn Upplösning Vertikal frekvens (Hz)

Horisontell frekvens (kHz) Klockfrekv ens (MHz) Val på menyn Inställningar DVI-PC DVI-STB Anmärkning 042PDM-4210GSW 2003.12.25 13:15 ページ42(ブラック版)43 SVENSKA Tillsatsmottagarens funktion Tillsatsmottagaren kan användas i kombination med tillsatsvideon. De ytterligare funktioner som fås med tillsatsmottagaren är följande:( ) DELARNAS NAMN Fjärrkontroll (medföljer mottagaren, vilken säljs separat) POWER ON/OFF-tangent PICTURE MODE-tangent SURROUND-tangent Lägga i batterier

1. Öppna batteriluckan.

• Skjut batteriluckan i pilens riktning och ta loss den.

2. Lägg i batterier.

• Lägg i två AA-batterier med polerna rättvända.

3. Stäng batteriluckan.

• Sätt tillbaka batteriluckan i pilens riktning och snäpp fast den. Använd fjärrkontrollen inom ett avstånd av 5 m från enhetens fjärrkontrollsensor och inom en vinkel på 30 grader åt båda sidor. Inom 30 grader Cirka 5 mCirka 3 mInom 30 grader Cirka 3 mD / NA / B

• Blanda inte nya och gamla batterier. Annars kan batterierna explodera eller läcka, vilket kan leda till eldsvåda, personskador eller fläckar.

• När du lägger i batterierna ska du vara uppmärksam på produktens polaritetsmarkeringar. Om batterierna läggs i på fel håll kan de explodera eller läcka, vilket kan leda till eldsvåda, personskador eller fläckar. OBSERVERA

• Undvik att tappa eller utsätta fjärrkontrollen för stötar.

• Undvik, för att förhindra felfunktion, att stänka vatten på fjärrkontrollen eller att lägga den på ett blött underlag.

• Om du inte ska använda fjärrkontrollen under en längre tid ska du ta ur batterierna.

• Om fjärrkontrollen börjar fungera allt sämre ska du byta batterierna.

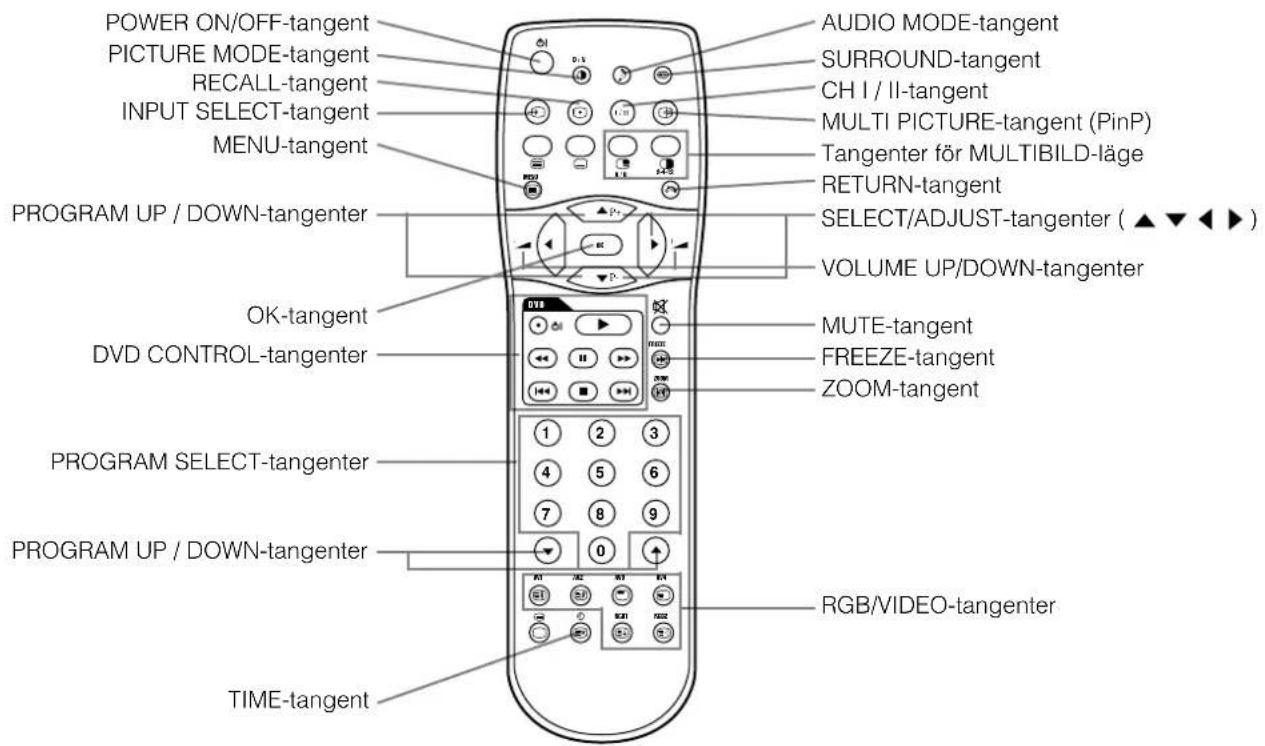

Denna typ av fjärrkontroll medföljer mottagaren (säljs separat) istället för den fjärrkontroll som visas på sid .

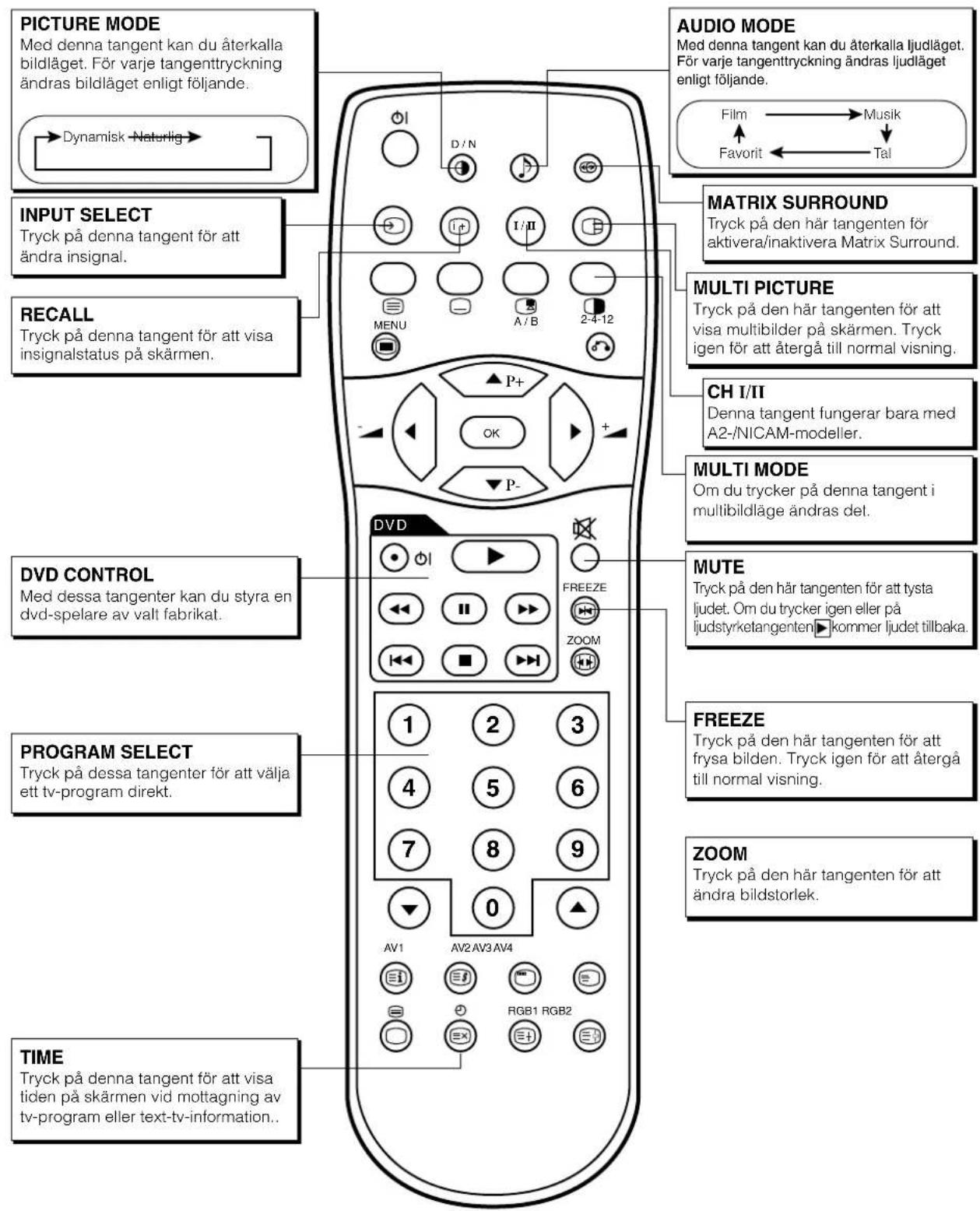

Dynamisk Naturlig Film Musik Favorit Tal PICTURE MODE Med denna tangent kan du återkalla bildläget. För varje tangenttryckning ändras bildläget enligt följande. INPUT SELECT Tryck på denna tangent för att ändra insignal. RECALL Tryck på denna tangent för att visa insignalstatus på skärmen. DVD CONTROL Med dessa tangenter kan du styra en dvd-spelare av valt fabrikat. PROGRAM SELECT Tryck på dessa tangenter för att välja ett tv-program direkt. TIME Tryck på denna tangent för att visa tiden på skärmen vid mottagning av tv-program eller text-tv-information.. AUDIO MODE Med denna tangent kan du återkalla ljudläget. För varje tangenttryckning ändras ljudläget enligt följande. MATRIX SURROUND Tryck på den här tangenten för aktivera/inaktivera Matrix Surround. MULTI PICTURE Tryck på den här tangenten för att visa multibilder på skärmen. Tryck igen för att återgå till normal visning. CH I/II Denna tangent fungerar bara med A2-/NICAM-modeller. MULTI MODE Om du trycker på denna tangent i multibildläge ändras det. MUTE Tryck på den här tangenten för att tysta ljudet. Om du trycker igen eller på ljudstyrketangenten kommer ljudet tillbaka. FREEZE Tryck på den här tangenten för att frysa bilden. Tryck igen för att återgå till normal visning. ZOOM Tryck på den här tangenten för att ändra bildstorlek. DELARNAS NAMN (forts) Fjärrkontroll (medföljer mottagaren, vilken säljs separat) (forts.) 042PDM-4210GSW 2003.12.25 13:15 ページ44(ブラック版)45 SVENSKA DELARNAS NAMN (forts) Fjärrkontroll (medföljer mottagaren, vilken säljs separat) (forts.) D / NA / B

SUB TITLE-tangent TV-tangent TELETEXT-tangent COLOR-tangenter (RÖD, GRÖN, GUL, BLÅ) TEXT / TV+TEXT-tangent TV / TEXT-tangent MODE-tangent [Tangenter för TEXT-TV Funktion] PAGE UP / DOWN-tangent REVEAL-tangent HOLD-tangent INDEX-tangent SUB PAGE-tangenter CANCEL-tangent U. N. L.-tangent Tangenter på fjärrkontrollen Funktion TELETEXT Tryck på denna för att använda TEXT-TV-funktionen.

Tryck på denna för att återgå till tv-läge från TEXT-TV-läge. TV / TEXT Denna växlar mellan tv-läge och TEXT-TV-läge.

I TEXT-TV-läge växlar denna tangent mellan TV+TEXT (delad) och endast TEXT-TV. MODE Väljer FASTEXT- och FAVORIT-läge. INDEX Väljer P100-sidan. SUB PAGE Medger mottagning av undersidor. Om du trycker på tangenten visas “S✱✱✱✱” överst till vänster på skärmen. SUB TITLE Används för att komma åt undertexter direkt snarare än genom TEXT-TV-tjänster (kräver utsändning av undertexter). CANCEL Medger att skärmen tillfälligt återgår till tv-läge under sökning efter önskad textsida. När önskad textsida har hittats visas sidnumret överst till vänster på skärmen. Tryck på CANCEL igen för att visa TEXT-TV-bilden. RÖD GRÖN GUL BLÅ Med var och en av dessa tangenter kan du välja en länksida som visas nederst på skärmen. Du kan också lagra en FAVORIT- sida i minnet med någon av färgtangenterna. Du kan sedan hämta den lagrade sidan genom att trycka på motsvarande färgtangent.Lagra en FAVORIT-sida: • tryck på MODE;

• tryck på en färgtangent för FAVORIT-sidan;

• ange sidnumret till FAVORIT-sidan som ska lagras och tryck på färgtangenten igen för att bekräfta. U. N. L Varje gång du trycker på denna tangent växlar skärmens visningsläge enligt följande. HOLD Håller kvar aktuell sida på skärmen. Istället för sidnummer visas " " överst på skärmen. Tryck igen för att gå ur kvarhållningen. REVEAL Medger att dold information (finns på vissa text-tv-sidor) visas på skärmen.

Ökar/minskar TEXT-TV-sidnumret. skärmens övre hälft förstorad normalläge skärmens nedre hälft förstorad OBSERVERA

Vissa sidor visar inte länkade sidor nederst på skärmen. Om du vill visa länkade sidor ska du trycka på INDEX. TEXT-TV-FUNKTION 042PDM-4210GSW 2003.12.25 13:15 ページ45(ブラック版)46 Skärmens baksida Högtalare (R) Högtalare (L) Europa Storbritannien

antenn Se till att skärmens strömbrytare är avslagen. INSTALLATIONSANVISNINGAR Antennanslutning Försiktighetsmått vid antennanslutning

• Anslut antennen med en koaxialkabel fri från störningar. Undivk att använda en parallell, flat signalkabel, då det annars kan uppstå störningar, dålig mottagning och ränder i bilden.

• Undvik att använda inomhusantenn, då mottagningen annars kan utsättas för störningar. Anslut till ett kabel-tv-nät eller en utomhusantenn.

• Håll nätkabeln så långt bort från antennkabeln som möjligt.

Om det förekommer bildbrus i VHF-lågbandskanalen ska du minska bruset med en dubbelskärmad kabel (medföljer ej) för RF LEADS. 042PDM-4210GSW 2003.12.25 13:15 ページ46(ブラック版)47 SVENSKA BRUKSANVISNING D / NA / B

Du kan ändra ingång genom att trycka på tangenterna AV1, AV2, AV3, AV4, RGB1 och RGB2 på fjärrkontrollen. Så här återgår du till en tv-kanal:

• Tryck på INPUT SELECT när RGB2-ingångsbilden visas.

• Tryck på en PROGRAM SELECT-tangent och välj en tv-kanal.

• Tryck på PROGRAM UP/DOWN-tangenterna på skärmen utan skärmmenyer.

Ingången kan ändras i ordningen TV

RGB2 genom att trycka på skärmens eller fjärrkontrollens INPUT SELECT-tangent. VOLUMEUP/DOWN-tangenter INPUT SELECT-tangent(OK-tangent)

Varje gång du trycker på ZOOM på fjärrkontrollen eller skärmen ändras skärmens visningsstorlek i ordningsföljd och status visas längst ner på skärmen.

• Läget [Auto] använder WSS-signaler (Wide Screen Signals) som identifierar bildformatet hos filmer och program. Flera tv-stationer sänder nuförtiden ut WSS-signaler. Dessa kan detekteras, varvid skärmen automatiskt växlar till rätt format. Vissa sänder dock inte ut några WSS-signaler, och i så fall känner skärmen inte av vilket format som används. Därför används inställningen Standardläge Zoom på Funktion-menyn för att ange om WSS inte skickas ellerinte har detekterats. Ändra ingång Ändra storlek INPUT SELECT-tangent MUTE-tangentPROGRAMSELECT-tangenterRGB/VIDEO-tangenter Funktionerna på tangenterna nederst på skärmen ändras enligt nedan: ZOOM-tangent Auto Full Zoom 14:9Zoom C14:9L

• Högtalarikonen kan flyttas åt vänster eller höger med tangenten A/B; ljudet sänds ut från den tv-bild där högtalarikonen finns.
• Det går inte att välja samma signalingång för båda skärmarna samtidigt.

• Du kan ändra TV-kanal genom att trycka på fjärrkontrollens

PROGRAM UP/DOWN-tangenter.

• Du kan välja insignalen för bild A eller B (den med högtalarikonen) genom att trycka på INPUT SELECT på fjärrkontrollen.
• Om du trycker på MULTI PICTURE igen annulleras multibildläget. Om videoingången är inställd på RGB Video går det inte att använda multibildläget.
• Se tabellen för 2 bilders läge (Delad). Aktivera 4-bildersläge på tv-bilden Om du trycker på MULTI MODE en gång i 2-bildersläge aktiveras 4-bildersläget.

• Tryck på [A/B] för att välja bild A eller B som indikeras med en röd triangel. För bilder till höger ska du trycka

SELECT-tangenten för att välja bild. Det valda kanalnumret ändras till grönt.

• Du kan ändra TV-kanal genom att trycka på fjärrkontrollens

• Ljudet kan sändas ut från bild A bara i 4-bildersläge.

• Det går inte att välja samma insiginalläge för båda skärmarna samtidigt.

• Om du trycker på MULTI PICTURE i 4-bildsläget annulleras multibildläget.

• Se tabellen för 4 bilders läge. Aktivera 12-bildersläge på tv-bilden Om du trycker på MULTI MODE en gång i 4-bildersläge aktiveras 12-bildersläget.

• Förvalskanalerna visas automatiskt i ordningsföljd i de 12 fönstren, med början på kanal 1.
• Denna funktion fungerar bara i tv-läge. • Efter flera sekunder uppdateras bilderna en och en.
• Om du trycker på MULTI PICTURE i 12-bildersläge annulleras multibildläget. Om du trycker på MULTI PICTURE igen visas 12 bilder igen.
• Om du trycker på MULTI MODE i 12-bildersläge visas 2-bildersläget (Delad).

Om du trycker på MULTI PICTURE på fjärrkontrollen visas flera bilder (multibild). Därefter kan du välja tre typer av skärmutseende genom att trycka på MULTI MODE på fjärrkontrollen. På tv-skärmen ändras multibildläget enligt följande varje gång du trycker på MULTI MODE.

• Även om horisontal-/vertikalsynksignalen (eller videosignalen) avbryts vid multibildvisning, försätts enheten inte i strömbesparingsläge.

• Observera att inbränning kan uppstå om skärmen används i multibildläge under en längre tid. 042PDM-4210GSW 2003.12.25 13:15 ページ48(ブラック版)49 SVENSKA BRUKSANVISNING (forts.) Visa insignalen på skärmen Du kan visa tv-kanalstatus på skärmen genom att trycka på RECALL på fjärrkontrollen eller skärmen. ･ Visningen upphör efter cirka 6 sekunder.

: Tillgängligt) Ingång AV1~AV4 AV1, AV2 RGB1 RGB2TEXT-

: Tillgängligt) Ingång AV1~AV4 AV1, AV2 RGB1 RGB2TEXT-

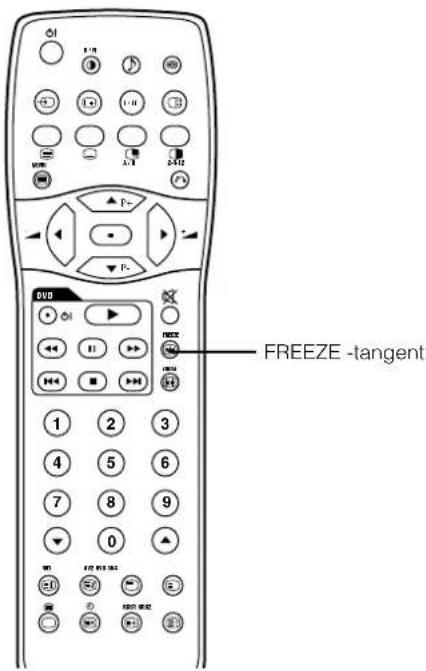

Om du trycker på FREEZE på fjärrkontrollen fryses bilden på skärmen.

• Det finns två typer av fryst bild, Delad och Strobe. Vilken som ska användas ställs in under “Fryst läge“ på Funktion-menyn.

• Det delade läget visar 2 bilder från samma källa på skärmen, varav den ena är fryst och den andra rörlig.

• I Strobe-läget visas 12 bilder med den sista bilden aktiv, medan de 11 andra fönstren är frysta.

• Om du trycker på FREEZE igen återgår skärmen till att visa normal bild.

• Denna funktion kan, utöver tv-läget användas i videoläget. Se tabellen för frysfunktion nedan: FREEZE -tangent Frysa bilden

: Tillgängligt) FUNKTION-MENYN Se sid . (Samma som Bild-menyn för tillsatsvideon) Men 1 post har lagts till och 5 poster har raderats.

Vald inställning Inställningstips Fryst läge Delad Strobe Väljer i Fryst läge om Delad (2 bilder) eller Strobe (12 bilder) ska användas. Visa läge Ej tillgänglig (skuggad) ID-nummer Ej tillgänglig (skuggad) Inverterat Ej tillgänglig (skuggad) Viloläge - vit Ej tillgänglig (skuggad) Gamma Ej tillgänglig (skuggad)

042PDM-4210GSW 2003.12.25 13:15 ページ50(ブラック版)51 SVENSKA INSTÄLLNINGAR-MENYN BRUKSANVISNING (forts.) Bild Ljud Timer Funktion Inställningar Språk Välj OK InstInställningar Autosökning Manuell sökning Fininställning Sortera Auto av Av Välj Inst Åter

MENU Inställningar Autosökning Land österrike Belgien Kroatien Tjeckien Danmark Finland Frankrike Tyskland Sök Välj Inst Åter Inställningar Autosökning Land Grekland Ungern Island Irland Italien Holland Norge Polen Sök Välj Inst Åter Inställningar Autosökning Land Portugal San Marino Spanien Sverige Schweiz Turkiet Storbritannien Sök Välj Inst Åter

Inställningar Autosökning Land Portugal San Marino Spanien Sverige Schweiz Turkiet Storbritannien Sök Välj Inst Åter

Inställningar Autosökning Manuell sökning Fininställning Sortera Auto av Av Välj Inst Åter Inställningar Autosökning Manuell sökning Fininställning Sortera Auto av Av Välj Inst Åter Inställningar Autosökning Manuell sökning Fininställning Sortera Auto av Av Välj Inst Åter Inställningar Manuell sökning Position 99 Sök C22 Descr. Av Namn ABCDE Ljudsystem BG Färgsystem Auto Hoppa över Av Brusreducering Av Välj Åter AvslInställningar Prog. Nr199 Fininställning +56 Välj Justera ÅterInställningar Sortera Position Namn C.S.MHz 100 ABCDE 471MHz 101 BBC1 C25 102 ----- C40 103 BBC C30 104 FGHIJ S27 105 XYZAB S41 106 ----- 225MHz 107 ----- C51 Välj Åter Avsl

[I TV-läge] Inställningar Autosökning Avsöker kanal nr: 33 Avbryt Avbryt

042PDM-4210GSW 2003.12.25 13:15 ページ51(ブラック版)52 BRUKSANVISNING (forts.) INSTÄLLNINGAR-MENYN (forts.) Vald inställning Inställningstips Autosökning Land (Sida1) (Sida2) (Sida3) Välj landsnamn med

SELECT-tangenterna och tryck på OK.

• Om det inte går att ställa in vissa stationer automatiskt kan du göra detta manuellt. Sök

Tryck på OK för att påbörja automatisk kanalsökning. Manuell sökning Position

199 AV00 Ställer in positionsnumret. Detta kan också ställas in med fjärrkontrollens ▼ och

Välj först kanalvalsmetod (ange ett tvåsiffrigt kanalnummer (CH), ange ett tvåsiffrigt S-bandnummer eller ange ett tresiffrigtfrekvensnummer (MHz)) med OK-tangenten.

Ange ett tvåsiffrigt nummer med siffertangenterna 0~9. Om numret är giltigt startar kanalsökningen.

Ange ett tvåsiffrigt nummer med siffertangenterna 0~9. Om numret är giltigt startar kanalsökningen.

Ange ett tresiffrigt nummer med siffertangenterna 0~9. Om numret är giltigt startar kanalsökningen. Descr. Av På Ska normalt vara inställd på Av. Om inställningen är På, fungerar AV4-utgången (Scart) som tv-signalutång, och skärmen visar AV4- insignalen (Scart) automatiskt. Namn ( :en bokstav) Används för att ange tv-kanalens namn med 5 tecken. Efter att ha flyttat markören till den första positionen ska du välja ett tecken med

SELECT-tangenterna och flytta till nästa position med ADJUST-tangenten. Tryck på OK igen när du är klar.

• Valbara tecken är “0”~”9”, “A”~”Z”, “+”, “-“, “ “(mellanslag), “,“(komma) och “.”(punkt). Ljudsystem BG I DK L' L Du kan välja ljudsystem med någon av de 5 olika inställningarna. Färgsystem Auto PAL SECAM NTSC3.58 NTSC4.43 Du kan välja färgsystem med någon av de 5 olika inställningarna. Hoppa över Av På Om inställningen är På kommer den positionen att hoppas över vid positionsval med PROGRAM UP/DOWN-tangenterna. Denna ställs automatiskt in på På för icke-sändande kanaler. Brusreducering Av På Om inställningen är På reduceras synligt brus på skärmen, särskilt i områden med sämre mottagning. Fininställning Minskar frekvensomfånget förhuvudmottagarenÖkar frekvensomfånget förhuvudmottagaren. När finjusteringen är klar ska du trycka på RETURN för att slutföra inställningen.
• Inställningsområdet är -56 ~ +56. Sortera (Positionslista)

Tryck på OK på den linje som önskas för att ändra ordningsföljd, så ändras teckenfärgen till grönt. Flytta uppåt i listan genom att trycka

SELECT-tangenterna. Tryck på RETURN för att avsluta. Auto av Av På Om inställningen är På stängs strömmen av om det inte sänds in någon signal eller om det inte händer något på 10 minuter i tv-läge.

Vald inställning Inställningstips SCART ut TV Monitor TV. AV4-utgången (Scart) fungerar som tv-signalutång. Monitor:AV4-utsignalen (Scart) kan visa samma bild som huvudenheten. Men det är endast möjligt att bevaka kompositvideosignalerna från AV1, AV2 och AV3-insignal som visas på skärmen för tillfället.

• Om Descramblern är På, kommer den bli vald som TV automatiskt.

• CH I / II-tangenten fungerar bara med NICAM- och ljudmultiplexsignaler.Om du trycker på tangenten i andra situationer händer inget. Tvåspråkig ljudutsändning Vid mottagning av tvåspråkiga program visas ljudläget i gult som på bilden till höger. Tryck på CH I / II för att välja vilket språk du vill höra. Varje gång du trycker på tangenten visas I, II eller (tvingad mono) cykliskt på skärmen.Vid mottagning av NICAM-signaler visas NICAM-information enligt nedan. NICAM II [I] [II]

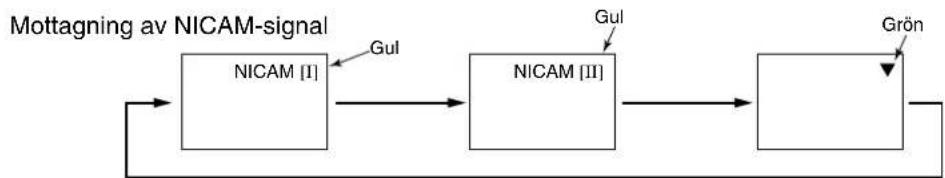

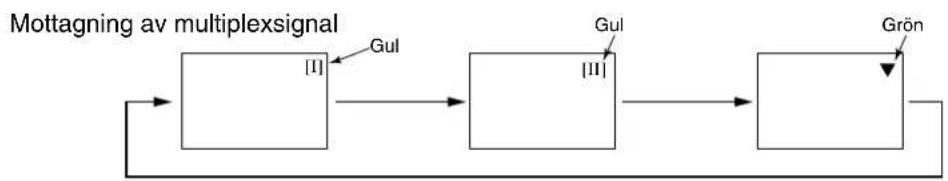

Mottagning av multiplexsignal Välj I, II eller (tvingad mono) för att höra CH I-, CH II- respektive MONO-ljud. Mottagning av NICAM-signal Gul Gul Gul Gul GrönGrönNICAM Mottagning av multiplexsignal Välj eller (tvingad mono) för att höra STEREO- respektive MONO-ljud. Mottagning av NICAM-signal Röd Grön Röd Grön

STEREO-utsändning Vid mottagning av stereoprogram visas ljudläget i rött, och du kan trycka på CH I / II för att välja mellan stereo- och monoljud. Varje gång du trycker på tangenten visas eller

(tvingad mono) cykliskt på skärmen.Vid mottagning av NICAM-signaler visas NICAM-information enligt nedan. Monoljudutsändning Vid mottagning av monoprogram visas ljudläget i grönt. Du kan trycka på CH I / II för att välja mellan monoljud och tvingat monoljud (ljudet är samma). Varje gång du trycker på tangenten visas ▽ eller

(tvingad mono) cykliskt på skärmen. OBSERVERA

Om ljudsignalen är för svag för att ge bra kvalitet kan du trycka på CH I / II tills

visas på skärmen för att få ett rent monoljud.

Om ljudet brusar eller på grund av för dålig signalkvalitet hela tiden växlar mellan stereo och mono ska du trycka på CH I / II tills

visas på skärmen för att få ett rent monoljud.

• Du kan med fjärrkontrollen styra önskat fabrikat av dvd-spelare genom att trycka samtidigt på följande av fjärrkontrollens tangenter. OBSERVERA

RECALL-tangent TV / TEXT-tangent MODE-tangent REVEAL-tangent INDEX-tangent SUB PAGE-tangenter CANCEL-tangent ÖVRIGA FUNKTIONER (forts.) Exemple Manövrera en Yamaha DVD-spelare genom att trycka in och hålla RECALL intryckt och därefter trycka på eller . YAMAHATryck på eller . RECALL

042PDM-4210GSW 2003.12.25 13:15 ページ54(ブラック版)55 SVENSKA Utför nedanstående föreslagna kontroller beroende på vilka symptom som uppträder. Om symptomen kvarstår ska du kontakta återförsäljaren. FÖRSIKTIGT Egna reparationsförsök kan vara farliga. FELSÖKNING Symptom som verkar tyda på fel Symptom Möjlig orsak Åtgärd (1) Dålig kontakt mellan antennkabeln och tv:n. (2) Korroderade eller dåliga antennanslutningar. (3) Antennen har flyttats. (4) Dåliga väderförhållanden. (5) Sändarproblem. (1) Gör om anslutningen och/eller byt antennkontakt. (2) Gör om anslutningarna eller byt kabeln. (3) Rikta om antennen. (4) Ingen. (5) Kontrollera med tv-stationen. (1) Antennen har flyttats. (2) Tv:n felinställd. (3) Dåliga väderförhållanden. (4) Sändarproblem. (5) AV-ingången felinställd. (1) Rikta om antennen. (2) Ställ in tv:n igen eller finjustera. (3) Ingen. (4) Kontrollera med tv-stationen. (5) Kontrollera den anslutna externa utrustningen. (1) Störningar från elektriska eller mekaniska motorer, lysrör, bärbara radiomottagare etc. (1) Kontrollera om apparaternas avskärmning är tillräcklig eller flytta dem längre bort från tv:n. (1) Tv:n är eventuellt inställd på AV-läge. (2) Bild/ljud inställda på minimum. (3) Tv:n i beredskaps- eller strömbesparingsläge. (1) Tryck på INPUT SELECT eller till på fjärrkontrollen för att återgå till normalt tv-läge. (2) Kontrollera bild-/ljudinställningarna (gå till huvudmenyn). (3) Tryck på POWER ON/OFF-tangenten.

snöig bild - dåligt ljud spökbilder – ljudet okej tillfälliga störningar ingen bild eller ljud 042PDM-4210GSW 2003.12.25 13:15 ページ55(ブラック版)56 Denna tabell visar specifikationerna vid anslutning av tillsatsvideon. PRODUKTSPECIFIKATIONER

• Det tar minst 30 minuter innan skärmen har uppnått optimal bildkvalitet. Panel Nettomått (exkl. sockel) Nettovikt (exkl. sockel) Omgivning Bildyta Upplösning Temperatur Relativ luftfuktighet Insignaler Ingångar Videosignaler Synksignaler Strömförsörjning Energiförbrukning/i beredskapsläge Audioutgång (RGB-ingång) Ung. 42 tum (922 (H) x 522 (V) mm, diagonalt 1059 mm) 1024 (H) x 1024 (V) pixel 1030 (B) x 636 (H) x 91 (D) mm 34,9kg Drift : 5°C till 35°C, Förvaring : 0°C till 40°C Drift : 20% till 80 %, Förvaring : 20% till 90 % (icke-kondenserande) RGB1 DVI-ingång (DVI-D) RGB1 audioingång (3,5 mm stereominijack) RGB2 analog RGB-ingång (15-stifts D-sub) RGB2 audioingång (3,5 mm stereominijack) Insignaler Ingångar AV1: kompositvideoingång (RCA) AV1: Y PB PR videoingång (RCA) AV1: L/R audioingång (RCA) AV2: kompositvideoingång (RCA) AV2: Y/G PB/B PR/R videoingång (RCA) AV2: L/R audioingång (RCA) AV3: kompositvideoingång (RCA) AV3: S-videoingång (RCA) AV3: L/R audioingång (RCA) AV4: kompositvideo / S-video / RGB / L/R audioingång (Scart) Insignaler Ingångar ANT: 75 Ω obalanserat RF-videosystem PAL B, G, H / I / D, K SECAM B, G / D, K / K1 / L, L' Videosignaler
