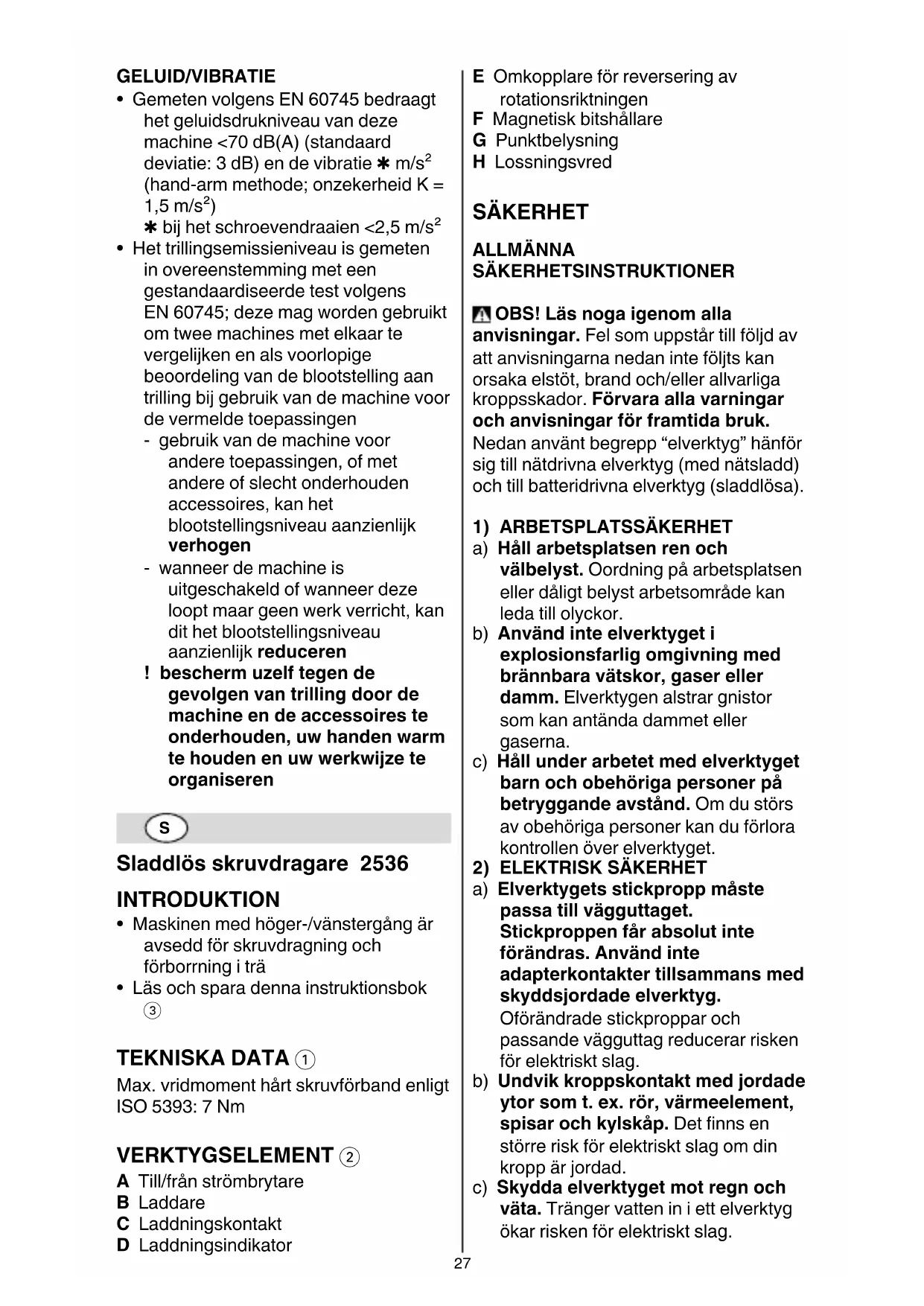

BRUKSANVISNING 2536 AA SKIL

• Maskinen med höger-/vänstergång är avsedd för skruvdragning och förborrning i trä

• Läs och spara denna instruktionsbok

TEKNISKA DATA 1 Max. vridmoment hårt skruvförband enligt ISO 5393: 7 Nm VERKTYGSELEMENT 2 A Till/från strömbrytare B Laddare C Laddningskontakt D Laddningsindikator E Omkopplare för reversering av rotationsriktningen F Magnetisk bitshållare G Punktbelysning H Lossningsvred SÄKERHET ALLMÄNNA SÄKERHETSINSTRUKTIONER OBS! Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag.28 d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/ eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lätttare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan29 elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

ELVERKTYG a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper nns risk för brand. b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier nns risk för kropsskada och brand. c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada.

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på laddarens märkplåt

• Håll fast elverktyget vid de isolerade greppytorna när arbeten utförs på ställen där skruven kan skada dolda elledningar eller egen nätsladd (kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt)

• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan förorsaka sakskador eller elstöt)

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen eller dra ur laddarens stickpropp från elurtaget

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

• Maskin/laddare får inte användas av barn eller personer med ett30 förståndshandikapp eller på annat sätt medsatt förmåga, såvida denna inte sker med överinseende av en vuxen person som ansvarar för personsäkerheten

• Barn får inte använda maskinen/ laddaren som leksak

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)

• Anslut aldrig trasig maskinen/laddare; lämna dem till en auktoriserad SKIL serviceverkstad för säkerhetskontroll

• Använd ej laddaren när sladd eller stickpropp är trasig; sladd eller stickpropp skall omedelbart bytas ut på någon av SKIL’s auktoriserade serviceverkstäder

• Kontrollera att omkopplare E 2 är i mellan position (låst läge) innan inställningar utförs eller tillbehörsdelar byts eller maskinen transporteras eller lagras LADDNING/BATTERIERNA

• Ladda endast batteriet med den medföljande laddaren

• Utsätt inte maskinen/laddaren för regn

• Förvara maskinen/laddaren i lokaler, där temperaturen inte överstiger 40°C eller faller under 0°C

• Förklaring av symbolerna på laddaren 3 Läs bruksanvisningen före användning 4 Använd laddaren enbart inomhus 5 Dubbel isolering (ingen jordning krävs) 6 Automatisk avstängning när laddaren blir för varm (den termiska säkringen går och laddaren blir oanvändbar) 7 Fel polanslutning av laddarkontakten kan vara farligt (ladda batteriet enbart i originalladdaren) 8 Laddaren får inte kastas i hushållssoporna 9 Batteriet får inte kastas i hushållssoporna ANVÄNDNING

• Laddning av batteri 0 - när maskinen leveras är batteriet inte fullt laddat ! dra ur laddarens stickpropp från maskinen, efter laddnignstiden förflutit; därmed förlängs livslängden på batteriet VIKTIGA: - under laddning kan laddaren och batteriet kännas varmt vid vidröring; detta är normalt och indikerar inget fel - ladda inte då temperaturen ligger under 0°C och over 45°C eftersom detta allvarligt kan skada batteriet och laddaren ! en ny eller under en längre tid inte använd litiumjonbatteri uppnår först efter ca. 3 laddnings- /urladdningscykler full kapacitet - anslut laddaren B till ett vägguttag och anslut till kontakten C - en laddningslampa D tänds för att indikera att maskinen laddas - när batteriet är helt laddat, laddningslampan D slocknar (efter 5 timmar) - litiumjonbatteriet kan laddas när som helst (batteriet skadas inte om laddningsproceduren avbryts) - litiumjonbatteriet behöver inte vara tomt innan laddning (ingen “minneseekt”, som med nickelkadmiumbatterier) - om Du räknar med att ej använda Ditt maskin under en lång tid är det bäst att dra ur laddarens stickpropp från elurtaget

• Reversering av rotationsriktningen @ - om inte vänster/höger är inställt i rätt läge, kommer verktyget inte att fungera ! ändra rotationsriktningen när maskinen är helt stilla

• Byte av bits # - sätt in bitsen ordentligt i bitshållaren ! använd aldrig bits med trasig axel

• Automatisk spindellåsning Tillåter dig att, vid behov, skruva åt eller lossa skruvar manuellt $

• Lampa G % Punktbelysningen G tänds automatiskt när brytaren A 2 aktiveras31

• Två inställningar av handtaget ^

• Batteriskydd Slår automatiskt av verktyget när

1) belastningen är för stor

2) när batteriets temperatur över- eller

underskrider arbetsområdet -10 till +60°C

3) litiumjonbatteriet är nästan tomt

(för att skydda mot fullständig urladdning) ! fortsätt inte trycka på till-/ frånknappen efter att verktyget stängts av automatiskt; batteriet kan skadas ANVÄNDNINGSTIPS

• Använd rätt bits & ! använd aldrig trasig bits ! använd endast bits med sexkantsfäste

• Vid idragning av en skruv nära kortänden eller på sidan av trämaterialet skall förborrning ske för att undvika sprickbildning

• För bästa användning av maskinen är det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning

• Vid skruvning i hårt trä bör man först förborra ett hål

• För er tips se www.skileurope.com

• Håll din maskin och laddaren ren ! dra ur laddarens stickpropp från elurtaget innan rengöring

• Om i elverktyget/laddaren trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget eller laddaren i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skileurope.com) MILJÖ

• Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen 8 kommer att påminna om detta när det är tid att kassera ! ta bort batteriet när verktyget ska kasseras

• Borttagning/kassering av batteriet * ! ta bort batteriet när det är helt tömt - skydda batterikontakterna med grov plasttejp för att förebygga kostslutning - avyttra batteriet på lämplig insamlingsplatss ! batterierna kan expolodera om de utsätts för eld, undanhåll batterierna från heta källor

• Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument: EN 60335, EN 60745, EN 55014, enl. bestämmelser och riktlinjema 2006/95/EG, 2004/108/EG, 2006/42/

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på denna maskin <70 dB(A) (standard deviation: 3 dB) och vibration ✱ m/s² (hand-arm metod; onoggrannhet K = 1,5 m/s²) ✱  vid skruvdragning <2,5 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra32 vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
