РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2536 AA SKIL

ПОДЛИННИК РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

ОРИГИНАЛНО РЪКОВОДСТВО ЗА ЕКСПЛОАТАЦИЯ

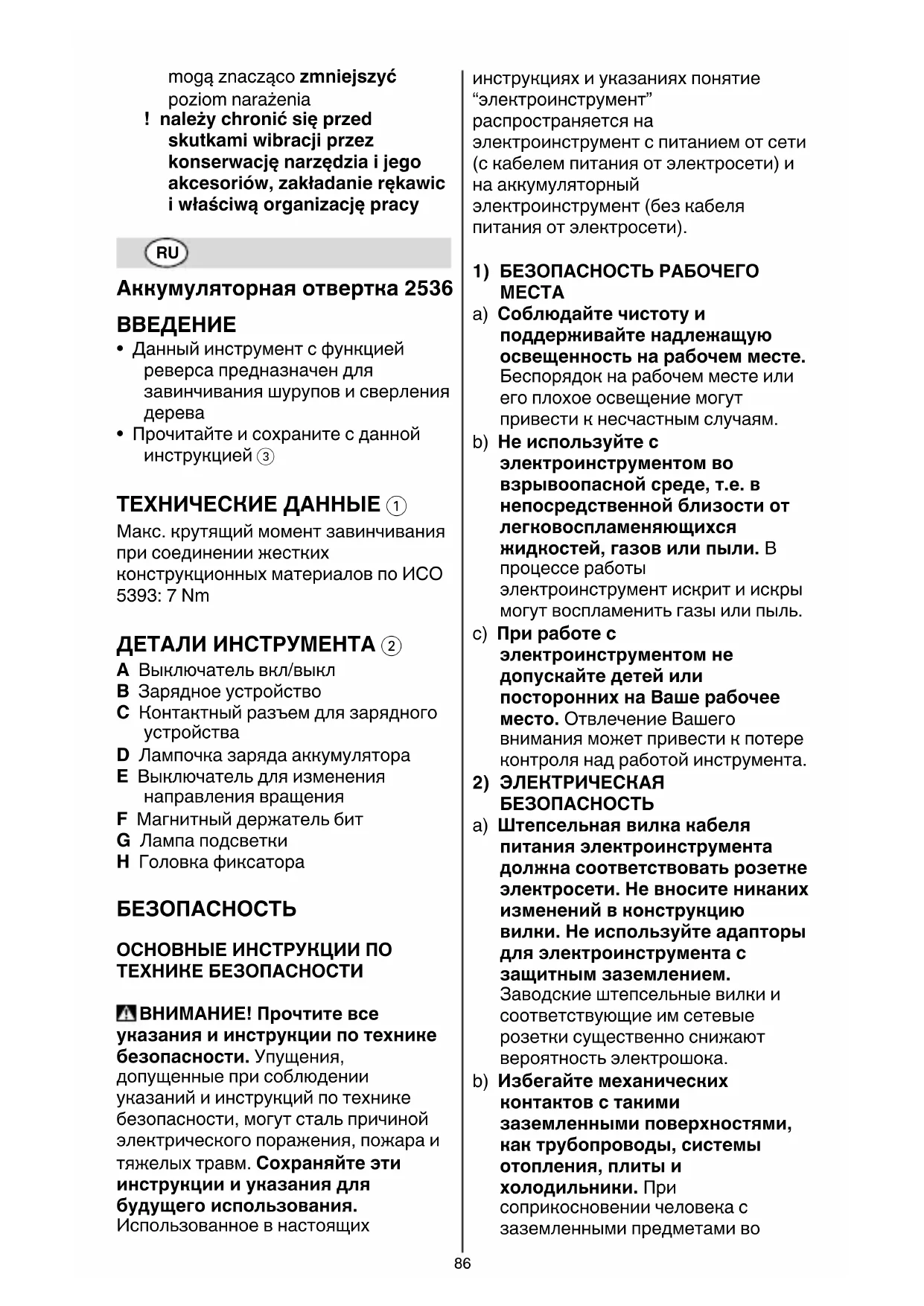

Аккумуляторная отвертка 2536 BBEДЕНИЕ

• Данный инструмент с функцией реверса предназначен для завинчивания шурупов и сверления

• Прочитайте и сохраните с данной инструкцией 3 ТЕХНИЧЕСКИЕ ДАННЫЕ 1 Mакс. крутящий момент завинчивания при соединении жестких конструкционных материалов по ИСО 5393: 7 Nm ДЕТАЛИ ИНСТРУМЕНТА 2 A Выключатель вкл/выкл B Зарядное устройство C Контактный разъем для зарядного

D Лампочка заряда аккумулятора E Выключатель для изменения напpавления вpащения F Магнитный держатель бит G Лампа подсветки H Головка фиксатора БЕЗОПАСНОСТЬ ОСНОВНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ВНИМАНИЕ! Прочтите все указания и инструкции по технике безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут сталь причиной электрического поражения, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования. Использованное в настоящих инструкциях и указаниях понятие “электроинструмент” распространяется на электроинструмент с питанием от сети (с кабелем питания от электросети) и на аккумуляторный электроинструмент (без кабеля питания от электросети).

a) Соблюдайте чистоту и поддерживайте надлежащую освещенность на рабочем месте. Беспорядок на рабочем месте или его плохое освещение могут привести к несчастным случаям. b) Не используйте с электроинструментом во взрывоопасной среде, т.е. в непосредственной близости от легковоспламеняющихся жидкостей, газов или пыли. В процессе работы электроинструмент искрит и искры могут воспламенить газы или пыль. c) При работе с электроинструментом не допускайте детей или посторонних на Ваше рабочее место. Отвлечение Вашего внимания может привести к потере контроля над работой инструмента.

БЕЗОПАСНОСТЬ a) Штепсельная вилка кабеля питания электроинструмента должна соответствовать розетке электросети. Не вносите никаких изменений в конструкцию вилки. Не используйте адапторы для электроинструмента с защитным заземлением. Заводские штепсельные вилки и соответствующие им сетевые розетки существенно снижают вероятность электрошока. b) Избегайте механических контактов с такими заземленными поверхностями, как трубопроводы, системы отопления, плиты и холодильники. При соприкосновении человека с заземленными предметами во87 время работы инструментом вероятность электрошока существенно возрастает. c) Оберегайте электроинструмент от воздействия дождя и влаги. Попадание воды в электроинструмент повышает вероятность электрического удара. d) Используйте кабель строго по назначению. Не допускается тянуть и передвигать электроинструмент за кабель или использовать кабель для вытягивания вилки из розетки. Оберегайте кабель инструмента от воздействия высоких температур, масла, острых кромок или движущихся частей электроинструмента. Поврежденный или спутанный кабель повышает возможность электрического удара. e) При работе на улице используйте удлинитель, предназначенный для работы вне помещения. Использование такого удлинителя снижает вероятность электрического удара. f) Если невозможно избежать

электроинструмента в сыром помещении, то устанавливайте устройство защиты от утечки в землю. Использование устройства защиты от утечки в землю снижает риск электрического поражения.

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

a) Будьте внимательны, следите за тем, что Вы делаете и выполняйте работу обдуманно. Не пользуйтесь электро- инструментом, если Вы устали или находитесь под воздействием транквили- заторов, алкоголя или медицинских препаратов. Секундная потеря концентрации в работе с электроинструментом может привести к серьезным

b) Используйте средства индивидуальной защиты. Защитные очки обязательны. Средства индивидуальной защиты, такие как противопылевой респиратор, нескользящая защитная обувь, шлем-каска, средства защиты органов слуха применяются в соответствующих условиям работы обстоятельствах и минимизируют возможность получения травм. c) Предотвращайте непреднамеренное включение электроинструмента. Перед подключением электроинструмента к электропитанию и/или к аккумулятору убедитесь в выключенном состоянии электроинструмента. Если Вы при транспортировке электроинструмента держите палец на выключателе или включенный электроинструмент подключаете к сети питания, то это может привести к несчастному

d) Во избежание травм перед включением инструмента удалите регулировочный или гаечный ключ из вращающейся части инструмента. e) Не переоценивайте свои возможности. Твердо стойте на ногах и удерживайте равновесие. В таком положении вы сможете лучше контролировать инструмент в неожиданных

f) Используйте подходящую рабочую одежду. Не надевайте свободную одежду и украшения. Волосы, одежда и перчатки должны находиться подальше от движущихся частей электроинструмента. Свободная одежда, украшения или длинные волосы легко могут попасть в движущиеся части электроинструмента. g) При наличии пылеотсасывающих и пылесборных приспособлений убедитесь в том, что они подсоединены и используются надлежащим образом. Применение пылеотсоса может снизить опасности, создаваемые пылью.88

4) ЭКСПЛУАТАЦИЯ И УХОД ЗА

ЭЛЕКТРОИНСТРУМЕНТОМ a) Не перегружайте инструмент. Используйте тот инструмент, который предназначен для данной работы. С подходящим инструментом Вы выполните работу лучше и надежней, используя весь диапазон его возможностей. b) Не используйте инструмент с неисправным выключателем. Инструмент с неисправным выключателем опасен и подлежит

c) До начала наладки электроинструмента, замены принадлежностей или прекращения работы отключайте штепсельную вилку от розетки сети и/или выньте аккумулятор. Данная мера предосторожности предотвращает случайное включение инструмента. d) Храните неиспользуемый электроинструмент в недоступном для детей месте и не позволяйте использовать его лицам, не умеющим с ним обращаться или не ознакомленным с инструкцией по эксплуатации. Электроинструменты представляют собой опасность в руках неопытных пользователей. e) Электроинструмент требует надлежащего ухода. Проверяйте безупречностьфункции подвижных частей, лёгкость их хода, целостность всех частей и отсутствие повреждений, которые могут негативно сказаться на работе инструмента. При обнаружении повреждений сдайте инструмент в ремонт. Большое число несчастных случаев связано с неудовлетворительным уходом за электроинструментом. f) Режущие части инструмента необходимо поддерживать в заточенном и чистом состоянии. При надлежащем уходе за режущими принадлежностями с острыми кромками они реже заклиниваются и инструмент лучше поддаётся контролю. g) Используйте электроинструмент, принадлежности, биты и т.д. в соответствии с данными инструкциями, исходя из особенностей условий и характера выполняемой работы. Использование электроинструмента не по назначению может привести к опасным последствиям.

5) ЭКСПЛУАТАЦИЯ И УХОД ЗА

АККУМУЛЯТОРНЫМ ЭЛЕКТРОИНСТРУМЕНТОМ a) Зарядка аккумуляторной батареи производится только на тех зарядных устройствах, которые рекомендованы изготовителем. Использование нерегламентированных зарядных устройств для зарядки аккумуляторной батареи может привести к возгоранию. b) В электроинструменте надлежит использовать только те аккумуляторные батареи, которые предусмотрены для данного инструмента. Использование других аккумуляторных батарей может привести к травмам и возникно- вению пожарной опасности. c) Не оставляйте аккумуляторную батарею рядом с металлическими предметами – канцелярскими скрепками, монетами, ключами, гвоздями, винтами и другими металлическими предметами, которые могут замкнуть контакты. Короткое замыкание контактов аккумуляторной батареи может привести к ожогам или

d) В случаях ненадлежащего обращения с аккумуляторной батареей из нее может вытечь жидкость. Избегайте контакта с ней. При случайном попадании жидкости на кожу – промойте водой. При попадании жидкости в глаза, обратитесь также за помощью к врачу. Вытекшая89 аккумуляторная жидкость может привести к раздражению кожи или

6) СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

a) Передавайте инструмент на сервисное обслуживание только квалифицированному персоналу, использующему только подлинные запасные части. Это обеспечит сохранение безопасности электроинструмента. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРНЫХ

• Избегайте повреждений, которые могут быть вызваны винтами, гвоздями и прочими элементами, находящимися в обрабатываемом предмете; пеpед началом pаботы иx нужно удалить

• Обязательно убедитесь, что напpяжение питания соответствует напpяжению, указанному на фиpменном штемпеле зарядного

• При выполнении работ, при которых шуруп может задеть скрытую электропроводку или собственный сетевой кабель, держите электроинструмент за изолированные ручки (контакт с находящейся под напряжением проводкой может заряжать металлические части электроинструмента и приводить к удару электрическим током)

• Используйте подходящие металлодетекторы для нахождения скрытых проводок снабжения или наведите справки в местных предприятиях коммунального хозяйства (контакт с электропроводкой может привести к пожару и электрическому удару; повреждение газопровода может привести к взрыву; повреждение водопровода может привести к повреждению имущества или вызвать электрический удар)

• Не обрабатывайте материалы с содержанием асбеста (асбест считается канцерогеном)

• Пыль от таких материалов, как свинцовосодержащая краска, некоторые породы дерева, минералы и металл, может быть вредна (контакт с такой пылью или ее вдыхание может стать причиной возникновения у оператора или находящихся рядом лиц аллергических реакций и/или респираторных заболеваний); надевайте респиратор и работайте с пылеудаляющим устройством при включении инструмента

• Некоторые виды пыли классифицируются как канцерогенные (например, дубовая или буковая пыль), особенно в сочетании с добавками для кондиционирования древесины; надевайте респиратор и работайте с пылеудаляющим устройством при включении инструмента

• Следуйте принятым в вашей стране требованиям/нормативам относительно пыли для тех материалов, с которыми вы собираетесь работать

• В случае механической или электрической неисправности немедленно выключите инструмент или отсоедините зарядное устройство от источника питания

• SKIL обеспечивает надёжную pаботу инстpумента только пpи использовании соответствующиx пpиспособлений

• Инструмент/зарядное устройство не должен использоваться лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, или лицами, не имеющими достаточного опыта и знаний, за исключением случаев, когда они работают под надзором или проинструктированы в вопросах использования инструмента/ зарядного устройства лицом, ответственным за их безопасность

• Убедитесь, что дети не имеют возможности играться инструментом/зарядным устройством90

• Закрепите обрабатываемую деталь (обрабатываемая деталь, зафиксированная посредством зажимных устройств или тисков, закрепляется лучше, нежели при помощи рук)

• Запрещается использовать поврежденное инструмент/ зарядное устройство; отвезите его в официально зарегистрированный центр обслуживания SKIL для проверки безопасности работы

• Запрещается использовать зарядное устройство при повреждении шнура или вилки; немедленно замените шнур или вилку в одном из официально зарегистрированных центров обслуживания SKIL

• Убедитесь в том, что выключатель E 2 находится в центральном положении (выключен) перед тем, как Вы начнете выполнять настройку инструмента или смену принадлежностей, а также при переноске и хранении инструмента ЗАРЯДКА/АККУМУЛЯТОРЫ

• Для зарядки аккумулятора используйте только зарядное устройство, поставляемое с инструментом

• Исключите возможность попадания дождя на инструмент и зарядное

• В зоне хранения инструмента и зарядного устройства температура не должна подниматься выше 40°С и падать ниже 0°С

• Пояснение к условным обозначениям на зарядном

3 Перед использованием ознакомьтесь инструкцию по

4 Используйте зарядное устройство только вне

5 Двойная изоляция (заземляющий провод не

6 Автоматическая отключение в случае перегревания зарядного устройства (термический предохранитель перегорает, и зарядное устройство становится бесполезным) 7 Неправильная полярность при подключении зарядного устройства опасна (заряжать батарею только зарядным устройством, поставляемым в комплекте с инструментом) 8 Не выкидывайте зарядное устройство вместе с бытовым

9 Не выкидывайте аккумулятор вместе с бытовым мусором ИСПОЛЬЗОВАНИЕ

• Зарядка аккумулятора 0 - аккумулятор новых инструментов заряжен не

! отсоедините зарядное устойство от инструмент а из зарядного устройства после окончания зарядки; это позволит увеличить срок службы аккумулятора ВАЖНАЯ ИНФОРМАЦИЯ: - во время зарядки зарядное устройство и аккумулятор могут стать горячими; это не говорит о неисправности - запрещается проводить зарядку при температуре ниже 0°С и выше 45°С; это может привести к серьезным повреждениям аккумулятора и зарядного

! новый или долгое время не использовавшийся литиево-ионную батарею достигает свою полную емкость только приблизительно после 3 циклов зарядки/разрядки - подключите зарядное устройство B к стенной розетке и контактному разъему C - сигнальная лампочка D загорается, указывая на то, что инстpумент заряжается - когда батарея полностью зарядится, выключается сигнальная лампочка D (после 5-х часов) - литиево-ионную батарею можно заряжать в любое время91 (прерывание процесса зарядки не причинит вреда батарее) - литиево-ионный аккумулятор не обязательно полностью разряжать перед зарядкой (в нем отсутствует “эффект памяти”, который проявляется в никелево-кадмиевых аккумуляторах) - если ожидаются длительные периоды, в течение которых инструмент не будет использован, рекомендуется отсоединить зарядное устройство от источника

• Включение/выключение !

• Изменение напpавления вpащения

- инструмент не работает, если не установлен в положении влево/

! изменять направление вращения следует только в момент полной остановки инструмента

• Сменные биты # - вставьте биту в держатель бит до самого конца ! не используйте биты с поврежденным стволом

• Автоматическая блокировка

Позволяет вручную завинчивать сильнее или ослаблять шурупы, когда зто необходимо $

• Подсветка G % Подсветка G включается автоматически с помощью выключателя A 2

• Две позиции рукоятки ^

• Защита аккумулятора Автоматически выключает инструмент, если

1) нагрузка слишком велика

2) температура батареи вне

пределов допустимой рабочей температуры от –10°C до +60°C

3) литиево-ионный аккумулятор

практически разряжен (для предотвращения глубокой

! в случае автоматического выключения инструмента не пытайтесь включить его снова, поскольку при этом может быть повреждена

• Используйте только надлежащие

! не используйте повреждённые биты ! не исрользуйте биты с шестигранным хвостовиком

• При завинчивании шурупа в месте поперечного среза или рядом с ним, а также на кромке деревянной детали рекомендуем во избежание образования трещин сначала просверлить отверстие

• Для обеспечении оптимального режима работы инструмента нажимайте на винт с постоянным усилием при заворачивании и, особенно, при отворачивании

• При заворачивании в твердое дерево предварительно просверлите отверстие для винта

• См дополнительную инфоpмацию на сайте www.skileurope.com ТЕХОБСЛУЖИВАНИЕ /

• Содержите инструмент и зарядное устройство в чистоте ! перед очисткой отсоедините зарядное устройство от источника питания

• Если инструмент/зарядное устройство, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами авторизованной сервисной мастерской для электроинструментов фирмы SKIL - отпpавьте неpазобpанный инстpумент или зарядное устройство со свидетельством покупки Вашему дилеpу или в ближайшую станцию обслуживания фиpмы SKIL (адpеса и сxема обслуживания инстpумента пpиведены в вебсайте www.skileurope.com)92 ОХРАНА ОКРУЖАЮЩЕЙ

• Не выкидывайте электроинструмент, принадлежности и упаковку вместе с бытовым мусором (только для стран ЕС) - во исполнение европейской директивы 2002/96/ЕС об утилизации отслужившего свой срок электрического и электронного оборудования и в соответствии с действующим законодательством, утилизация электроинструментов производится отдельно от других отходов на предприятиях, соответствующих условиям экологической безопасности - значок 8 напомнит Вам об этом, когда появится необходимость сдать электроинструмент на

! выньте батареи, прежде чем выкинуть инструмента

• Извлечение/выбрасывание батарей

! вынимайте батареи только, если они полностью

- изолируйте клеммы батарей прочной изоляционной лентой для предотвращения короткого

- выбрасывайте батареи в официальном пункте сбора

! при попадании в огонь батареи взрываются, поэтому ни в коем случае не сжигайте

ДЕКЛАРАЦИЯ О СООТ- ВЕТСТВИИ СТАНДАРТАМ

• Мы с полной ответственностыо заявляем, что это изделие соответствует следующим стандартам или станда ртизованным документам: EN 60335, EN 60745, EN 55014, в соответсувии с инструкциями 2006/95/EC, 2004/108/EC, 2006/42/

• Сертификаты соответствия хранятся по адресу: ООО “Роберт Бош” ул. Акад. Королёва, 13, стр. 5 Россия, 129515, Москва ШУМНОСТИ/ВИБРАЦИИ

• При измерении в соответствии co стандартoм EN 60745 уровень звукового давления для этого инструмента составляет <70 дБ (A) (стандартное отклонение: 3 dB) и вибрации - ✱ м/с² (по методу для рук; недостоверность K = 1,5 м/с²) ✱  пpи заворачивании <2,5 м/с²

• Уровень вибрации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей - при использовании инструмента в других целях или с другими/ неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться - в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно

! защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно93 огранизовуя свой рабочий

• На дату производства на шильдике указывают первые три цифры серийного номера xxxxxxxxx (как показано на рис. – см. выше)

• Приведённая ниже таблица поможет определить месяц производства инструмента Год Янв. Янв. Март Апр.

Год Май Июнь Июль Авг.
