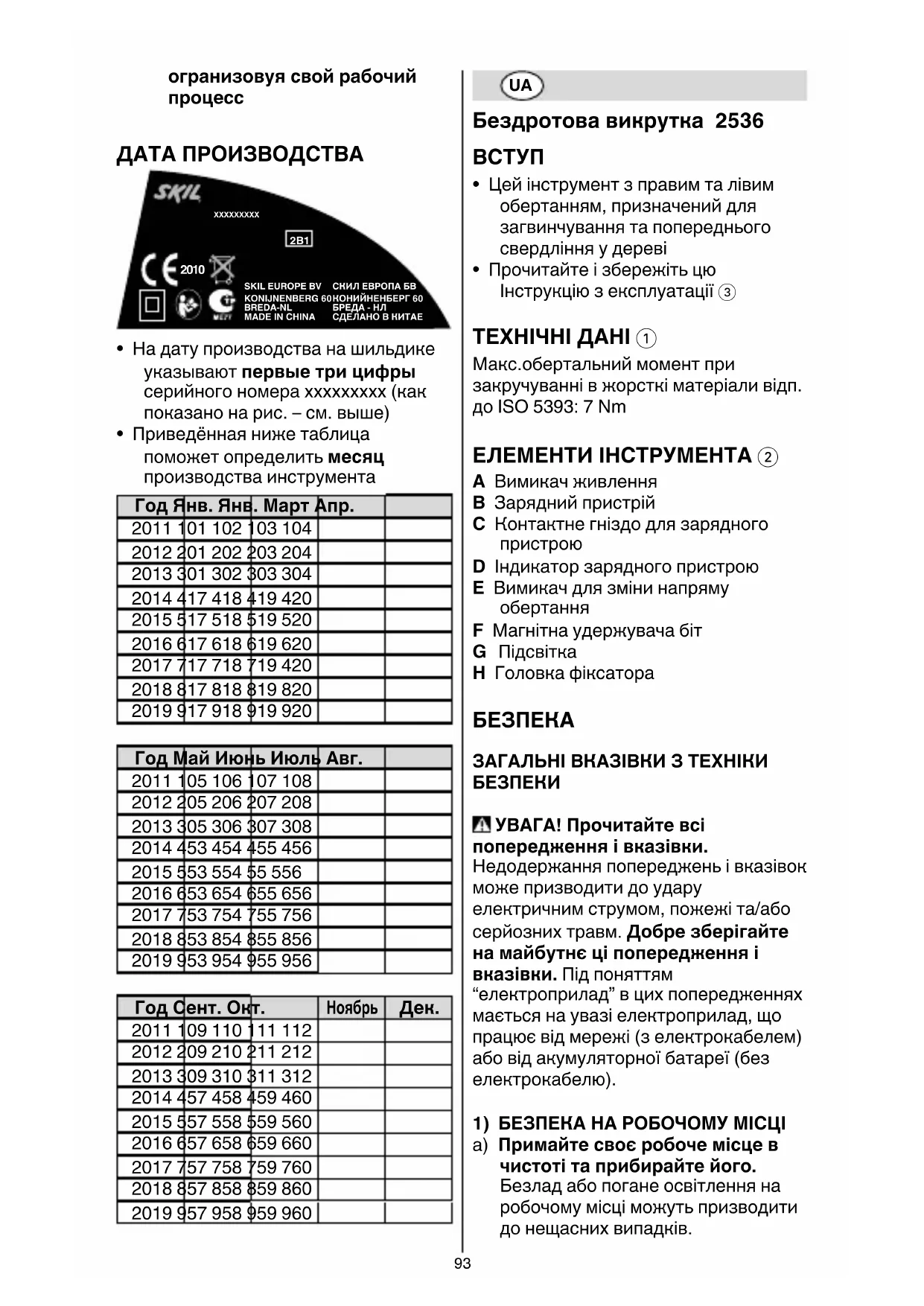

ПОСІБНИК КОРИСТУВАЧА 2536 AA SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

1) БЕЗОПАСНОСТЬ РАБОЧЕГО

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

• Цей інструмент з правим та лівим обертанням, призначений для загвинчування та попереднього свердління у дереві

• Прочитайте і збережіть цю Інстpукцію з експлуатації 3 ТЕХНІЧНІ ДАНІ 1 Макс.обертальний момент при закручуванні в жорсткі матеріали відп. до ISO 5393: 7 Nm ЕЛЕМЕНТИ ІНСТРУМЕНТА 2 A Вимикач живлення B Зарядний пристрій C Контактне гніздо для зарядного

D Індикатор зарядного пристрою E Вимикач для зміни напряму

F Магнітна удержувача біт G Підсвітка H Головка фіксатора

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ

УВАГА! Прочитайте всі попередження і вказівки. Недодержання попереджень і вказівок може призводити до удару електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і вказівки. Під поняттям “електроприлад” в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ

a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення на робочому місці можуть призводити до нещасних випадків.94 b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. c) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) ЕЛЕКТРИЧНА БЕЗПЕКА

a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом. b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним

c) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом. d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом. e) Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом. f) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.

a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм. b) Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників,зменшує ризиск травм. c) Уникайте ненавмисного вмикання. Перш ніж вмикати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм. d) Перед тим, як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити до

e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях. f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці близько до деталей приладу, що95 рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються. g) Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА

КОРИСТУВАННЯ ЕЛЕКТРОПРИЛАДАМИ a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. b) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. c) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу. d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. e) Старанно доглядайте за приладом. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі треба відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше

g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних

5) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА

КОРИСТУВАННЯ ЕЛЕКТРО- ПРИЛАДАМИ, ЩО ПРАЦЮЮТЬ НА АКУМУЛЯТОРНИХ БАТАРЕЯХ a) Заряджуйте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. b) Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі. c) Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.96 d) При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або

a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. ВКАЗІВКИ ПО БЕЗПЕЦІ ДЛЯ ВИКРУТКИ З АКУМУЛЯТОРНИМ

• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи

• Обов’язково переконайтесь, що напруга струму відповідає напрузі, вказаній на фірмовому штемпелі інструмента

• При роботах, коли гвинт може зачепити заховану електропроводку або власний шнур живлення, тримайте електроінструмент за ізольовані рукоятки (зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним

• Використовуйте придатні пошукові прилади для знаходження захованих в будівлі труб та кабелів або зверніться за допомогою в місцеве підприємство електро-, газо- та водопостачання (зачеплення електропроводки може призводити до пожежі та удару електричним струмом; зачеплення газової труби може призводити до вибуху; sачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призводити до удару електричним

• Не обробляйте матеріали, що містять асбест (асбест вважається канцерогенним)

• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Слідуйте інструціям по роботі з матеріалами, продуцюючими пил

• У випадку електричної чи механічної несправності негайно вимкніть інструмент або відключіть зарядний пристрій від електросіті

• SKIL гарантує надійну роботу інст-румента тільки при використанні відповідного

• Інструмент/зарядний пристрій не може використовуватись особами (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здібностями, або особами, які не мають достатньо досвіду та знань за виключенням випадків, коли вони працюють під наглядом або пройшли інструктаж щодо використання інструменту/ зарядного пристрою з боку особи, яка відповідає за їх безпеку

• Переконайтеся, що діти не мають змоги гратися з інструментом/ зарядним пристроєм

• Зафіксуйте оброблювану деталь (оброблювана деталь, зафіксована за допомогою затискних пристроїв97 або лещат, закріплюється краще, ніж вручну)

• Не використовуйте пошкоджені інструмент/зарядний пристрій; віднесіть їх до сертифікованого SKIL сервісного центру для безпечної починки

• Не використовуйте зарядний пристрій коли пошкоджені дріт або вилка; вони мають бути негайно замінені в SKIL сервіс центрі

• Преконайтесь що бігунець вимикач E 2 в середньому положенні (блокування) перед будь-якими наладками чи замінами приладдя, тоді коли ви тримаєте або поклали

ЗАРЯДЖАННЯ/АКУМУЛЯТОР

• Заряджайте акумулятор тільки зарядним пристроєм, яким комплектується інструмент

• Не підвергайте інструмент/ зарядний пристрій дії дощу

• Зберігайте інструмент/зарядний пристрій при температурі не меньшій 0°С та не більшій 40°C

• Пояснення до умовних позначок на зарядному пристрої 3 Перед використанням прочитайте інструкцію із застосування 4 Використовуйте зарядний пристрій тільки поза приміщенням 5 Подвійна ізоляція (заземлюючий провід не потрібен) 6 Автоматичне відключення у випадку перегрівання зарядного пристрою (термічний запобіжник перегоряє, і зарядний пристрій стає непотрібним) 7 Неправильна полярність при підключенні зарядного пристрою є небезпечною (заряджайте батарею тільки зарядним пристроєм, що поставляється в комплекті з інструментом) 8 Hе викидайте зарядний пристрій разом зі звичайним сміттям 9 Hе викидайте акумулятор разом зі звичайним сміттям ВИКОРИСТАННЯ

• Заряджання акумулятора 0 - акумулятор нового інструмента заряджений не на повну ємність ! від’єднуйте зарядний пристрій від інструмента після спливання часу зарядки, подовжуючи цим строк служби акумулятора

- підчас заряджання, зарядний пристрій та акумулятор можуть стати теплими на дотик; це нормально і не свідчить про виникнення несправностей

- не заряджайте при температурі нижчої 0°С та вищої 45°С; це серйозно шкодить. як акумулятору так і зарядному

! нова літій-іонну акумуляторна або та, що не використовувалася протягом тривалого перiоду часу, потребує для досягення своєї повної ємностi приблизно 3 циклiв заряджання/

- підключіть зарядний пристрій B до стінної розетки і контактного гнізда C - сигнальна лампочка D загоряється, вказуючи на те, що інструмент заряджається - коли батарея повністю заряджена, вимикається сигнальна лампочка D (через 5 години) - літій-іонну батарею можна заряджати будь-коли (переривання процесу заряджання не пошкоджує

- літієво-іонний акумулятор не обов’язково повністю розряджати перед заряджанням (в ньому відсутній “ефект пам’яті”, який проявляється у нікелево-кадмієвих акумуляторах) - якщо ви не будете користуватись інструментом довгий час, то від’єднайте98 зарядний пристрій від джерела електроенергії

• Вмикання/вимикання !

• Зміна напряму обертання @ - при неповній установці положення ліво/право, інструмент не працює ! міняйте напрям обертання тільки при повній зупинці інструмента

• Заміна насадок # - вставляйте насадку у удержувача біт ! не використовуйте насадки з пошкодженим стовбуром

• Автоматичне блокування шпинделя Дозволяє за необхідності вгвинчувати й вигвинчувати шурупи

• Підсвітка G % Підсвітка G загорається при включенні перемикача A 2

• Два положення ручки ^

• Захист акумулятора Вимикає інструмент автоматично,

1) навантаження занадто велике

2) температура батареї

знаходиться поза межами діапазону робочих температур від -10 до +60°C

3) літієво-іонний акумулятор

практично розряджений (для попередження глибокого розряджання) ! не продовжуйте роботу та не натискайте вмикач після автоматичного вимкнення інструмента; такими діями можна пошкодити батарею ПОРАДИ ПО ВИКОРИСТАНЮ

• Використовуйте відповідні насадки

! не використовуйте пошкоджені насадки ! використовуйте насадки тільки з шістикутною вісью

• При вгвинчуванні шурупів у поперечний зріз дерева або біля нього або в кромку дерева необхідно спочатку просвердлити отвір, щоб запобігти розколу

• Для оптимального вгвинчування необхідно створювати постійний тиск на інструмент, коли вигвинчуєте тиснути треба

• Коли працюєте з особливо твердими породами дерев необхідно зробити попереднє просвердлювання

• Див додаткову інформацію на www.skileurope.com ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Тримайте інструмент та зарядний пристрій у чистоті ! перед чищенням зарядного пристрою слід від’єднати його від електромережі

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент/зарядний пристрій все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL - відішліть інструмент або зарядний пристрій у нерозібраному вигляді разом з доказом покупки дилеру або в найближчий відділ обслуговування SKIL (адреси та схема обслуговування інструмента приводяться в www.skileurope.com) ОХОРОНА НАВКОЛИШНЬОЇ

• Hе викидайте електро- інструмент, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС) - відповідно до європейської директиви 2002/96/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом99 - малюнок 8 нагадає вам про це ! вийміть батареї, перш ніж викинути інтрументу

• Виймання/викидання батарей * ! виймайте батареї тільки, якщо вони повністю

- покрийте клеми батарей щільною ізоляційною стрічкою для запобігання короткого

- викидайте батареї в офіційному пункті збору батарей ! при влученні у вогонь батареї вибухають, тому в жодному разі не спалюйте батареї ДЕКЛАРАЦІЯ ПРО ВІДПО- ВІДНІСТЬ СТАНДАРТАМ

• Ми заявляємо, що відповідність даного продукту наступним стандартам і регулюючим документам повністю нашою відповідальністю: EN 60335, EN 60745, EN 55014, відповідно до положень директив 2006/95/EG, 2004/108/EG, 2006/42/EG

• Зміряний відповідно до EN 60745 рівень тиску звуку даного інструменту <70 дБ(А) (стандартне відхилення: 3 дБ) i вібрація ✱ м/с² (ручна методика; похибка K = 1,5 м/

✱  загвинчування <2,5 м/с²

• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/ несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися ! захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий
