MANUALE UTENTE 2536 AA SKIL

Avvitatore a batteria 2536 INTRODUZIONE

• L’utensile con funzionamento reversibile è idoneo per eettuare avvitature e preforature nel legno

• Leggete e conservate questo manuale di istruzione 3 CARATTERISTICHE TECNICHE

Mass. momento di coppia avvitamento di giunti rigidi conforme alla norma ISO 5393: 7 Nm ELEMENTI UTENSILE 2 A Interruttore di acceso/spento B Caricabatteria C Attacco del caricabatteria D Spia di ricarica E Commutatore per l’inversione del senso di rotazione F Portapunte magnetico G Riettore H Manopola di sblocco SICUREZZA

ISTRUZIONI GENERALI DI

SICUREZZA ATTENZIONE! Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

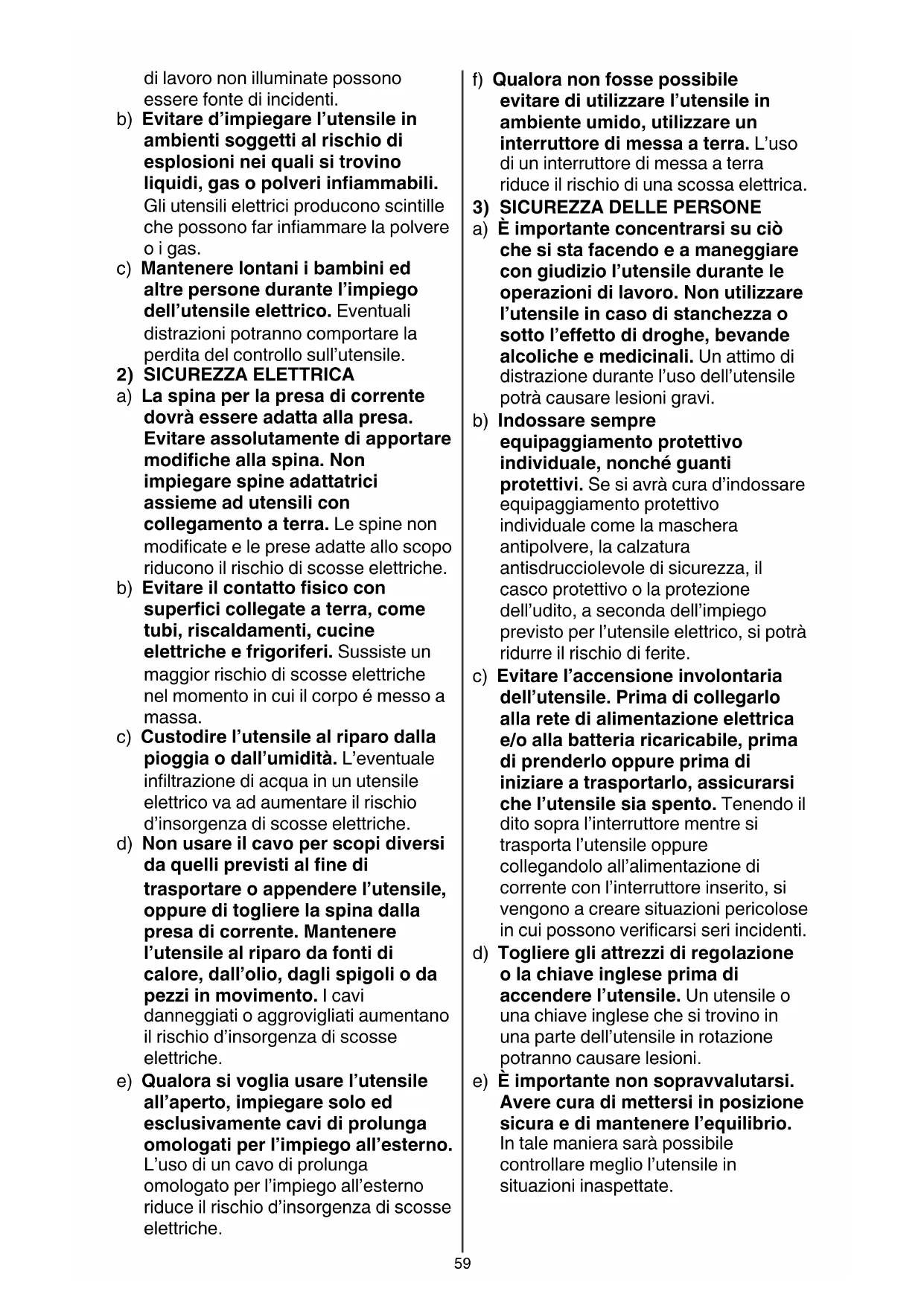

1) SICUREZZA DELLA POSTAZIONE

DI LAVORO a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone59 di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’utensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un utensile elettrico va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’utensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’utensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’utensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’utensile durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’utensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’utensile elettrico, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’utensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’utensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile o una chiave inglese che si trovino in una parte dell’utensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’utensile in situazioni inaspettate.60 f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

ELETTRICI a) Non sovraccaricare l’utensile. Impiegare l’utensile elettrico adatto per sbrigare il lavoro. Utilizzando l’utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’utensile, prima di sostituire parti accessorie oppure prima di posare l’utensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’utensile possa essere messo in funzione inavvertitamente. d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l’utensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione dell’utensile. Verificare che le parti mobili dell’utensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’utensile stesso. Far riparare le parti danneggiate prima d’impiegare l’utensile. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

a) Caricare l’accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso. b) Utilizzare negli utensili elettrici solo ed esclusivamente gli accumulatori previsti allo scopo. L’uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Tenere l’accumulatore non utilizzato lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall’accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere61 immediato consiglio al medico. Il liquido fuoriuscito dall’accumulatore potrà causare irritazioni cutanee o bruciature.

a) Fare riparare l’utensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’utensile.

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Controllare che la tensione dell’alimentazione sia la stessa di quella indicata sulla targhetta del caricatore

• Tenere l’elettroutensile per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali la vite potrebbo venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete (il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica)

• Al fine di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si può creare il pericolo di esplosioni; penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)

• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all’operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione della polvere per i materiali in lavorazione

• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l’utensile o staccare il caricatore dalla rete

• La SKIL garantisce un perfetto funzionamento dell’utensile soltanto se vengono utilizzati accessori originali

• L’utensile/il caricatore non deve essere usato da persone (compresi i bambini) con ridotte capacità siche, sensoriali e mentali o con scarsa esperienza e conoscenza speciche, a meno che le stesse non operino sotto la supervisione di una persona responsabile della loro sicurezza o siano state da essa istruite sull’utilizzo dell’utensile/del caricatore

• Assicurarsi che i bambini non giochino con l’utensile/il caricatore

• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se ssato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano)

• Non utilizzate l’utensile/il caricatore quando è danneggiato; portarlo ad un centro assistenza autorizzato SKIL per il controllo

• Non utilizzate il caricatore quando il cavo o la spina sono danneggiati; cavo o spina possono essere immediatamente sostituiti presso un centro assistenza autorizzato SKIL62

• Assicurarsi che il commutatore E 2 sia in posizione centrale (blocco) prima di regolare l’utensile o sostituire accessori, come pure durante il trasporto o quando si ripone l’utensile CARICA/BATTERIE

• Caricate la batteria solo con il suo originale caricatore

• Non esporre utensile/caricatore alla pioggia

• Riponete utensile/caricatore in luoghi ove non si superino i 40°C o si scenda sotto i 0°C

• Spiegazione dei simboli presenti sul caricatore 3 Leggere il manuale di istruzioni prima dell’uso 4 Utilizzare il caricatore solo in ambienti chiusi 5 Doppio isolamento (non è necessario alcun cavo di terra) 6 Spegnimento automatico in caso di surriscaldamento del caricatore (il fusibile termico si brucia e il caricatore diventa inutilizzabile) 7 L’errata polarità della connessione del caricatore può costituire un pericolo (caricare la batteria utilizzando esclusivamente il caricatore in dotazione) 8 Non gettare il caricatore tra i riuti domestici 9 Non gettare la batteria tra i riuti domestici USO

• Ricarica batteria 0 - la batteria di un utensile nuovo non è completamente carica ! staccate il caricatore dall’utensile dopo la fine del periodo di carica; con ciò si prolunga la durata della batteria IMPORTANTE: - durante la carica il caricatore e la batteria possono riscaldarsi; il fenomeno è normale e non comporta problemi - non ricaricare a temperature sotto i 0°C e sopra i 45°C; altrimenti si danneggeranno seriamente la batteria ed il caricatore ! una batteria agli ioni di litio nuova o una batteria agli ioni di litio che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo circa 3 cicli di ricarica/scarica - collegate il caricabatteria B alla presa a muro e all’attacco C - la spia di ricarica D si accende, per indicare che l’utensile si trova in fase di ricarica - la spia di ricarica D si spegne, per indicare che la ricarica della batteria è stata completata (dopo 5 ore) - la batteria agli ioni di litio può essere caricata in ogni momento (l’interruzione della procedura di ricarica non danneggia la batteria) - la batteria agli ioni di litio non devono essere scariche prima di ricaricarle (nessun “eetto- memoria” come con le batterie nichel-cadmio) - se si prevede di non utilizzare l’utensile per un lungo periodo, è opportuno staccare il caricatore dalla rete

• Inversione del senso di rotazione @ - quando la posizione sinistra/destra non è inserita propriamente, l’utensile è bloccato ! invertire il senso di rotazione solo quando l’utensile si è arrestato completamente

• Cambio delle punte # - spingere la punta verso la posizione nale del portapunte ! non utilizzare punte con il gambo danneggiato

• Bloccaggio automatico del albero Permette di avvitare o svitare le viti, quando è necessario $

• Faretto di illuminazione G % Il riettore G si illumina automaticamente quando attivato dall’interruttore A 2

• Due posizioni dell’impugnatura ^

• Protezione per la batteria Spegne automaticamente l’utensile quando

1) il carico è eccessivo

2) la temperatura della batteria non

rientra nel campo dei valori di impiego massimi di -10 e +60°C63

3) la batteria agli ioni di litio è quasi

scarica (per proteggere contro la scarica profonda) ! non continuare a premere l’interruttore on/off dopo che l’utensile si è spento automaticamente: ciò potrebbe danneggiare la batteria CONSIGLIO PRATICO

• Usare le punte appropriate & ! non utilizzare punte danneggiate ! usare solo punte con gambo esagonale

• Quando avvitate una vite in vicinanza dei bordi dell’asse, è preferibile fare un foro precedentemente per evitare le spaccature di legno

• Per un uso ottimale dell’utensile si raccomanda di esercitare una pressione constante sulla vite, soprattutto svitando

• Quando avvitate una vite su legno duro, è preferibile forare un foro precedentemente

• Per altri consigli consultare il sito www.skileurope.com MANUTENZIONE / ASSISTENZA

• Tenere pulito l’utensile e il caricatore ! prima di pulire staccare il caricatore dalla rete

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile/il caricatore dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile o il caricatore non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino posto di assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skileurope.com)

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e l’imballaggio tra i rifiuti domestici (solo per paesi UE) - secondo la Direttiva Europea 2002/96/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco- compatibile - il simbolo 8 vi ricorderà questo fatto quando dovrete eliminarle ! rimuovere le batterie prima di eliminare l’utensile

• Rimozione/smaltimento delle batterie

! rimuovere le batterie solo se completamente scariche - proteggere i morsetti delle batterie per mezzo di nastro adesivo spesso, al ne di prevenire eventuali cortocircuiti - smaltire le batterie presso un punto autorizzato per la loro raccolta ! le batterie esplodono se gettate nel fuoco, pertanto non bruciare le batterie per alcun motivo DICHIARAZIONE DEI CONFORMITÀ

• Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: EN 60335, EN 60745, EN 55014 in base alle prescrizioni delle direttive 2006/95/EG, 2004/108/ EG, 2006/42/EG

RUMOROSITÀ/VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è <70 dB(A) (deviazione standard: 3 dB) e la vibrazione ✱ m/s² (metodo mano-braccio; incertezza K = 1,5 m/s²) ✱  nella avvitatura <2,5 m/s²64

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori dierenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente - i momenti in cui l’utensile è spento oppure è in funzione ma non viene eettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro
