2536 AA - винтоверт SKIL - Безплатно ръководство за потребителя

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 2536 AA SKIL

• Този инструмент с ляво/дясно въртене е предназначен за завинтване и предварително пробиване в дърво

• Прочетете и пазете това ръководство за работа 3

ТЕXHИЧЕСКИ ПAРAМЕТРИ 1

Mакс. въртящ момент при твърди винтови съединения по ISO 5393: 7 Nm ЕЛЕМЕНТИ НА ИНСТРУМЕНТА

A Прекъсвач за включване/

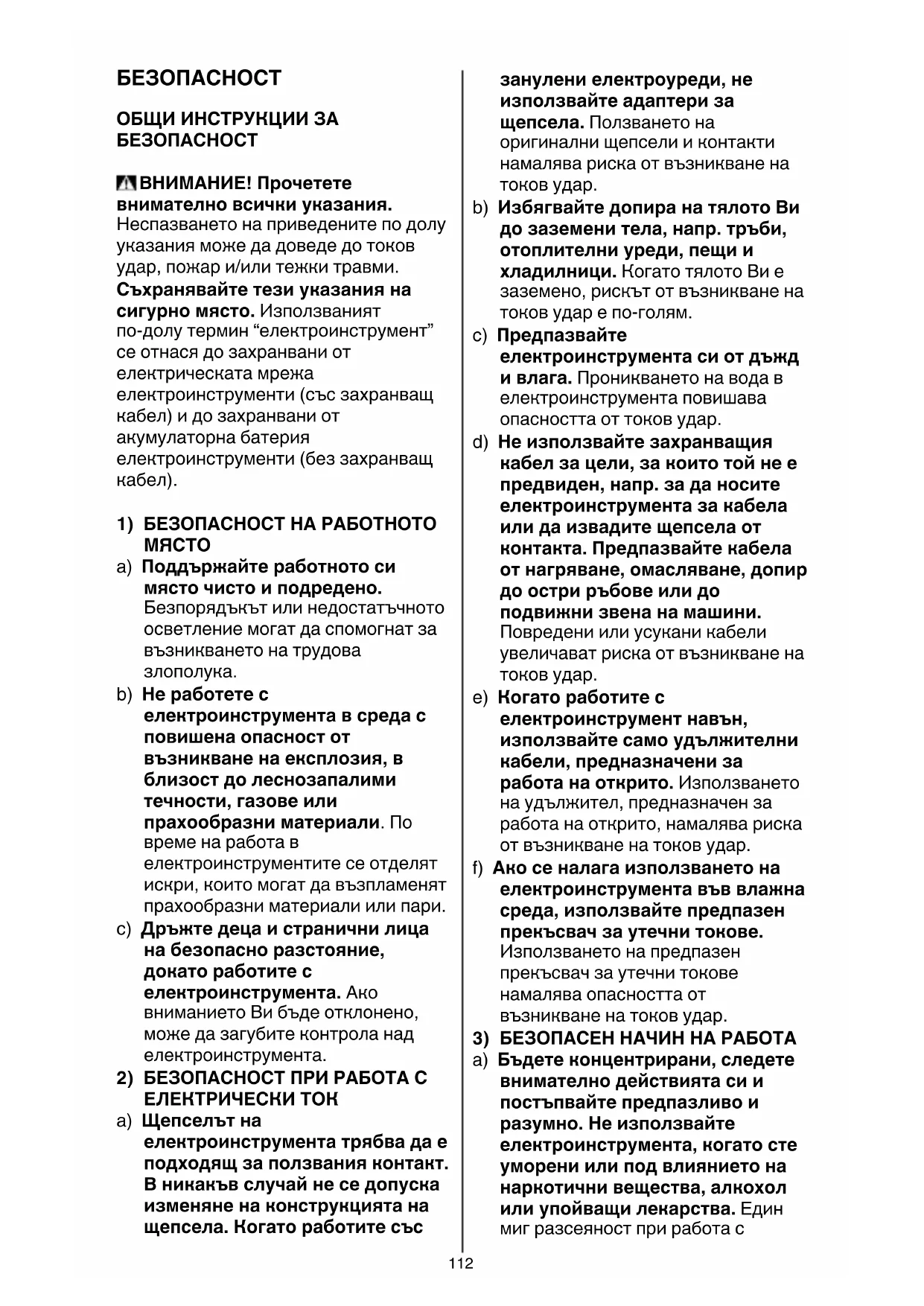

E Пpевключвател за обpъщане на посоката на въpтене F Магнитен държач за бита G Насочена светлина H Отключващо копче112 БЕЗОПАСНОСТ ОБЩИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ВНИМАНИЕ! Прочетете внимателно всички указания. Неспазването на приведените по долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин “електроинструмент” се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ

a) Поддържайте работното си място чисто и подредено. Безпорядъкът или недостатъчното осветление могат да спомогнат за възникването на трудова

b) Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари. c) Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

2) БЕЗОПАСНОСТ ПРИ РАБОТА С

ЕЛЕКТРИЧЕСКИ ТОК a) Щепселът на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. b) Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. c) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. d) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. e) Когато работите с електроинструмент навън, използвайте само удължителни кабели, предназначени за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. f) Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

3) БЕЗОПАСЕН НАЧИН НА РАБОТА

a) Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с113 електроинструмент може да има за последствие изключително тежки наранявания. b) Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. c) Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение изключено. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука. d) Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини

e) Не надценявайте възможностите си. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация. f) Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи

g) Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.

4) ВНИМАТЕЛНО ОТНОШЕНИЕ КЪМ

ЕЛЕКТРОИНСТРУМЕНТИ a) Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване. b) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран. c) Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и допълнителни приспособления, както и когато продължително време няма да използвате електроинструмента, изключ- вайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електро- инструмента по невнимание. d) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с114 тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни. e) Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. f) Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко. g) Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. С дейности и процедури, евентуално предписани от различни нормативни документи. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови

АКУМУЛАТОРНИ ЕЛЕКТРОИНСТРУМЕНТИ a) За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар. b) За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова злополука и/

c) Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар. d) При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът може да предизвика изгаряния на кожата.

a) Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента. УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА ЗА АКУМУЛАТОРЕН ВИНТОВЕРТ

• Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстpанете ги пpеди да започнете pабота

• При включване в контакта, се уверете, че инстpумента е

• Когато изпълнявате дейности, при които винта може да попадне на скрити под115 повърхността проводници под напрежение или да засегне захранващия кабел, внимавайте да допирате електроинструмента само до изолираните ръкохватки (при контакт с проводник под напрежение то се предава на металните детайли на електроинструмента и това може да предизвика токов удар)

• За да откриете скрити под повърхността електро-, водо- и газопроводи, използвайте подходящи уреди или се обърнете към местното снабдително дружество (прекъсването на електро- проводници под напрежение може да предизвика пожар и/или токов удар; увреждането на газопровод може да предизвика експлозия; засягането на водопровод може да предизвика значителни материални щети и/или токов удар)

• Не обработвайте азбестосъдържащ материал (азбестът е канцерогенен)

• Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболявания на оператора или стоящите наблизо лица); използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано

• Определени видиве прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано

• Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате

• При електрическа или механична повреда незабавно спрете електроинструмента или изключете зарядното устройство от захранващата мрежа

• SKIL може да осигуpи безаваpийна pабота на електpоинстpумента само ако се използват оpигинални допълнителни пpиспособления

• Инструмент/зарядното устройство не е предназначен за употреба от страна на лица (включително деца) с намалена физически, сетивни или умствени способности, или такива, които нямат нужните опит и знания, осен ако те не са под компетентно ръководство, или ако не са били съответно инструктирани по отношение употребата на инструмента/ зарядното устройство от страна на лицето - отговарящо за тяхната безопасност

• Не позволявайте деца да играят с инструмента/зарядно устройство

• Обезопасете работния материал (материал, затегнат в затягащ инструмент или в менгеме е по-устойчив, отколкото ако се държи в ръка)

• Не използвайте повредено електроинструмента/зарядно устройство; занесете го в някой от оторизираните сервизи на SKIL за

• Не използвайте зарядното устройство при повреден кабел или щепсел; повреденият кабел или щепсел трябва незабавно да бъде подменен в някой от оторизираните сервизи на SKIL

• Убедете се че ключа E 2 е в средно (блокирано) положение, преди да направите каквито и да реглажи или смени на консумативите или когато транспортирате или прибирате инструмента

• Зареждането на батерията трябва да се извършва само с помощта на зарядното устройство, включено в окомплектовката на електроинструмента116

• Не излагайте на дъжд електроинструмента/зарядното

• Съхранявайте електроинструмента/зарядното устройство в помещения при температури, не по-високи от 40°C и не по-ниски от 0°C

• Обяснение на символите на зарядното устройство 3 Преди употреба прочетете ръководството с указания 4 Използвайте зарядното устройство само в закрити

5 Двойна изолация (не се изисква кабел за заземяване) 6 Автоматично изключване, когато зарядното устройство се загрее прекомерно (термопредпазителя изгаря и зарядното устройство става безполезно) 7 Неправилно свързване на полюсите на зарядното устройство може да доведе до злополука (зареждайте акумулатора само с предоставеното зарядно устройство) 8 Не изхвърляйте зарядното устройство заедно с битови

9 Не изхвърляйте батерията заедно с битови отпадъци

• Зареждане на батерията 0 - батерията на новозакупени електроинтструменти не е напълно заредена ! изключете зарядното устройство от инструмента след приклрчване на зареждането; по този начин ще удължите експлоатационния срок на

- през време на зареждане зарядното устройство и батерията могат да бъдат горещи при докосване; това е нормално и не показва проблем - не зареждайте батерията при температури, по-ниски от 0°C и по-високи от 45°C; това ще повреди сериозно както батерията, така и зарядното

! нова или продължително време неизползвана литиево-йонният батерията достига пълния си капацитет едва след приблизително 3 цикъла на зареждане/

- включете зарядното устройство B в отвора и контакта на стената

- индикаторът за зареждане D светва, сочейки, че инструмент

- когато батерията е изцяло заредена, индикаторът за зареждане D се изключва (след 5 часа) - литиево-йонният акумулатор може да се зарежда по всяко време (прекъсването на процеса на зареждане не поврежда акумулатора) - литиево-йонната батерия не е необходимо да бъде изтощена преди зареждане (няма “ефект на памет” като при никелово- кадмиевите батерии) - ако предполагате, че електроинструментът няма да бъде използван продължително време, е най-добре да изключите зарядното устройство от захранващата

• Включване/изключване !

• Обръщане на посоката на въртене

- ако бутонът не е точно в положение включване/ изключване, инструментът не може да работи ! обpъщайте посоката на въpтене само когато електpоинстpументът е напълно спpял

• Смяна на бит # - поставете бита до края в държача117 ! не използвайте бит с повpедена опашка

• Автоматично блокиране на вала Развиване на гайката на ръка при необходимост $

• Прожектор G % Прожекторът G светва автоматично, когато се задейства ключ A 2

• Две позиции на дръжката ^

• Защита на батерията Автоматично изключва уреда,

1) натоварването е прекалено

2) температурата на батерията е

извън допустимия работен температурен диапазон от -10 до +60°C

3) литиево-йонната батерия е

почти изтощена (за защита срещу дълбок разряд) ! след автоматичното изключване на инструмента не продължавайте да натискате спусъка, понеже може да се повреди акумулаторът УKАЗАНИЯ ЗА РАБОТA

• Използвайте подxодящи бит & ! не използвайте повpедени

! използвайте само бит с опашка шестостен

• При завиване на винт в близост до ръба на дървен детайл първо пробийте отвор, за да избегнете откъртване на дървото

• За оптимална работа на електроинструмента е необходим постоянен натиск върху винта, включително при развиване

• При завиване на винтове в твърдо дърво първо пробийте отвор

• За повече полезни указания вж. www.skileurope.com ПОДДРЪЖКА / СЕРВИЗ

• Поддържайте електроинструмента и зарядното устройство чисти ! преди почистване изключете зарядното устройство от захранващата мрежа

• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента/зарядното устройство да се занесе за ремонт в оторизиран сервиз за електроинструменти на SKIL - занесете инстpумента или зарядното устройство в неpазглобен вид заедно с доказателство за покупката му в тъpговския обект, откъдето сте го закупили, или в най-близкия сеpвиз на SKIL (адpесите, както и сxемата за сеpвизно обслужване на електpоинстpумента, можете да намеpите на адpес www.skileurope.com) ОПАЗВАНЕ НА ОКОЛНАТА

• Не изхвърляйте електроуредите, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС) - съобразно Директивата на ЕС 2002/96/EG относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда - за това указва символът 8 тогава когато трябва да бъдат

! махнете батериите, преди да изхвърлите инстpумента

• Изваждане / изхвърляне на батериите * ! изваждайте батериите само ако са напълно изпразнени - залепете терминалите на батерията с лепенка, за да не се получи късо съединение - изхвърлете батериите на официалното място за събиране

! хвърлен в огън, акумулаторът ще експлоадира, така че не изгаряйте акумулатора по каквато и да е причина118 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ НА

• Декларираме на изцяло наша отговорност, че това изделие е съобразено със следните стандарти или стандартизирани документи: EN 60335, EN 60745, EN 55014, в съответствие с нормативната уредба на 2006/95/ EG, 2004/108/EG, 2006/42/EG

• Измерено в съответствие с EN 60745 нивото на звуково налягане на този инструмент е <70 dB(A) (стандартно отклонение: 3 dB) а вибрациите са ✱ м/с² (метод ръка-рамо; неопределеност K = 1,5 м/с²) ✱  пpи завиване <2,5 м/с²

• Нивото на предадените вибрации е измерено в съответствие със стандартизирания тест, определен в EN 60745; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения - използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени - периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени ! предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели
