BRUKSANVISNING Living LV2e AUDIO PRO

, Audio Pro logotypen, ‘a’ symbolen, och ace-bass

är registrerade varumärken av Audio Pro AB, Sverige. Alla rättigheter reserverade. Audio Pro följer en policy om ständig produktutveckling. Specifikationer kan ändras utan föregående meddelande. © Audio Pro AB Sweden Audio Pro

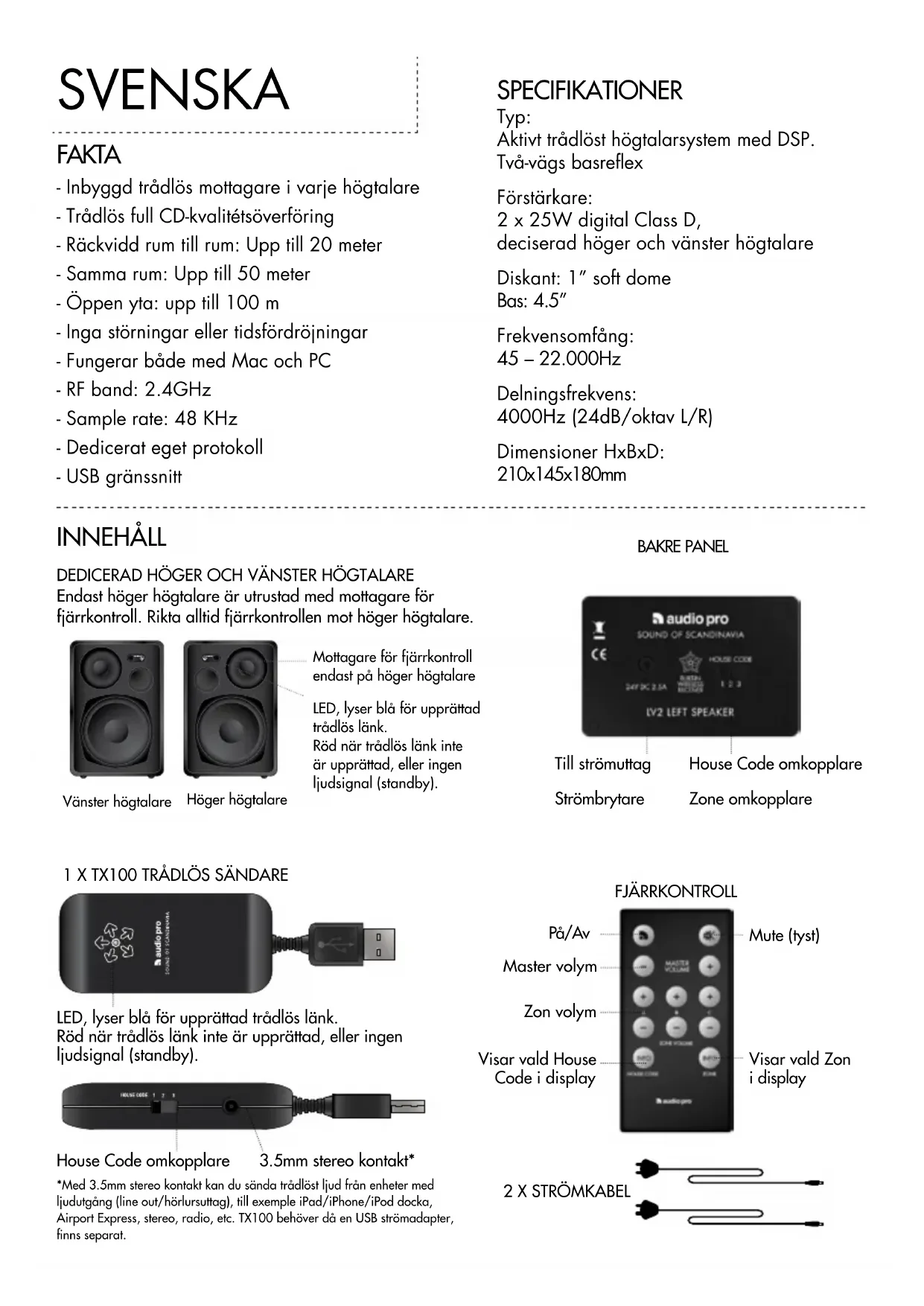

are all registered trademarks of Audio Pro AB, Sweden. All rights reserved. Audio Pro follows a policy of continuous advancement in development. Specifications may be changed without notice. www.audiopro.com www.audiopro.seSVENSKA SPECIFIKATIONER Typ: Aktivt trådlöst högtalarsystem med DSP. Två-vägs basreflex Förstärkare: 2 x 25W digital Class D, deciserad höger och vänster högtalare Diskant: 1” soft dome Bas: 4.5” Frekvensomfång: 45 – 22.000Hz Delningsfrekvens: 4000Hz (24dB/oktav L/R) Dimensioner HxBxD: 210x145x180mm INNEHÅLL FAKTA - Inbyggd trådlös mottagare i varje högtalare - Trådlös full CD-kvalitétsöverföring - Räckvidd rum till rum: Upp till 20 meter - Samma rum: Upp till 50 meter - Öppen yta: upp till 100 m - Inga störningar eller tidsfördröjningar - Fungerar både med Mac och PC - RF band: 2.4GHz - Sample rate: 48 KHz - Dedicerat eget protokoll - USB gränssnitt DEDICERAD HÖGER OCH VÄNSTER HÖGTALARE Endast höger högtalare är utrustad med mottagare för fjärrkontroll. Rikta alltid fjärrkontrollen mot höger högtalare. FJÄRRKONTROLL Vänster högtalare Höger högtalare Mottagare för fjärrkontroll endast på höger högtalare På/Av Mute (tyst) Visar vald Zon i display Visar vald House Code i display Master volym Zon volym BAKRE PANEL Till strömuttag Strömbrytare House Code omkopplare Zone omkopplare House Code omkopplare LED, lyser blå för upprättad trådlös länk. Röd när trådlös länk inte är upprättad, eller ingen ljudsignal (standby). LED, lyser blå för upprättad trådlös länk. Röd när trådlös länk inte är upprättad, eller ingen ljudsignal (standby). 3.5mm stereo kontakt* 1 X TX100 TRÅDLÖS SÄNDARE

*Med 3.5mm stereo kontakt kan du sända trådlöst ljud från enheter med ljudutgång (line out/hörlursuttag), till exemple iPad/iPhone/iPod docka, Airport Express, stereo, radio, etc. TX100 behöver då en USB strömadapter, finns separat.GRUNDINKOPPLING Innan du kopplar till din dator, se Mac eller PC setup.

1. Anslut TX100 sändare till dator.

2. Anslut båda LV2 högtalarna till 230V uttag.

Klart! Spela musik på din dator. LED TRÅDLÖS STATUS: LED lyser blått på både högtalare och sändare när trådlös länk är upprättad. LED lyser rött på både högtalare och sändare om trådlös länk inte kan upprättas, eller ingen ljudsignal sänds (stand-by läge). Notera: Om högtalarna är i standby läge lyser LED rött även om trådlös länk är upprättad. Lyser blått igen när högtalarna tar emot ljudsignal. MAC SETUP

1. Anslut TX100 sändaren i ledig USB port på datorn.

2. Gå till Systeminställningar, välj Ljud under Hårdvara.

3. Välj ljudutgång i menyn, välj “USB Headset”

Klart! Du kan nu sända ljud från din dator. PC SETUP Gör följande inställningar innan du spelar från musikprogram. (Exempel iTunes, Spotify etc.)

1. Sätt i TX100 sändaren i ledig USB port på datorn. Vänta på att mjukvara installeras.

(Se nedre högra hörnet, meddelande visas när ljudenhet är redo.) Klart! Du kan nu sända ljud från din dator. Vissa operativsystem för PC kan kräva dessa steg också:

2. Klicka Start knappen, gå till Kontrollpanelen och Välj Ljud&Ljudenheter.

3. Under avspelning för ljud, (default unit), välj “USB Headset”.

Klart! Du kan nu sända ljud från din dator.+ + ADDERA FLER HÖGTALARE TILL NÄTVERKET

BYTA HOUSE CODE OCH VOLYMZON

ANVÄND LV2e MED LV-SUB SUBWOOFER ANSLUT TILL ANNAN LJUDKÄLLA ÄN DATOR Du kan addera obegränsat antal Living högtalare inom sändarens räckvidd. Anslut bara till högtalarna ström, och ställ in på samma House Code som används på sändaren. Du kan ha fler högtalare i samma rum, eller högtalare i flera rum. På bakre panelen finns knappar för att byta House Code och Zone. Tryck för att byta House Code: 1 - 2 - 3, och tillbaka till 1. Tryck för att byta Zone: A - B - C, och tillbaka till A. Notera: House Code och Zone knappar på fjärrkontrollen visar endast vald House Code/Zone. För att ändra måste det göras på högtalaren. LV2e kan användas i två lägen, som satellit eller fullrange. Satellite läge är anpassat för användning tillsammans med LVSUB. Tryck in både House Code och Zone knappen i 3 sek, SAT visas i display. För att ändra till fullrange, upprepa samma knapptryckning. Notera: I satellit läge skärs frekvenser under 80Hz bort från LV2e’s frekvensåtergivning. När LV2e används i satellit läge tillsammans med LV-SUB kan du spela hela 10dB högre ljudtryck. Sändaren TX100 kan anslutas till vilken ljudkälla som helst med ljudutgång (t ex hörlursuttag). Anslut kabel till ljudkälla och till ljud- ingång på TX100. TX100 strömförsörjs då med separat USB ström- försörjning. Exempel: anslut till iPad/iPhone docka, TV, radio, stereo/receiver, mobiltelefon, nätverksspelare, NAS, mediaspelare.Sändare: House Code 1 Högtalare: House Code 1 Sändare: House Code 2 Högtalare: House Code 2 Sändare: House Code 3 Högtalare: House Code 3 Genom att använda House Codes kan du dela det trådlösa nätverket i upp till 3 separata nätverk. Då kan du samtidigt spela musik från olika källor (från tre olika sändare) till olika par av LV2e högtalare i samma hus eller lägenhet. ANVÄNDA FLERA SÄNDARE OCH HÖGTALARE SAMTIDIGT

MED HOUSECODE 1, 2 OCH 3

JUSTERA VOLYMEN SEPARAT I TRE OLIKA ZONER För att kunna ha olika volym på samma musik i olika rum/områden, kan du dela in varje House Code i upp till 3 olika volymzoner. Varje zon kan ha olika volym. Behändigt om du vill ha en volym- nivå i vardagsrummet, och en lägre i t ex köket. Du kan ha hur många LV2 du vill i varje zon, eller bara ett par. Zonerna styrs enkelt med hjälp av fjärrkontrollen. Notera:

1. Alla LV2e högtalare är grundinställda på Zon A, och volymnivå 50%.

2. Varje House Code (1, 2 och 3) kan delas i upp till 3 zoner (A, B och C).

3. Du kan ha obegränsat antal LV2e högtalare på varje House Code, och så många du vill i varje zon. En zon

behöver inte vara ett rum, det kan vara hela våningsplan eller avdelningar (inom sändarens räckvidd.) HOUSE CODE 1 Högtalare och sändare använder samma House Code (kanal). Zon A Volym Volym VolymZon B Zon CTIPS OCH INSPIRATION På vår hemsida, www.audiopro.se, delar vi med oss av vår erfarenhet och tips kring trådlöst ljud. Några exempel: - Spela din musik trådlöst direkt från iPad/iPhone/iPod touch - Spela din musik trådlöst direkt från en Android OS enhet - Få sköna Spotify spellistor från Audio Pro - Vi ger dig fler tips på inkopplingar och set-ups - Vi ger dig tips på vvancerade multiroom lösningar Du kan också besöka oss på Facebook för mer om Audio Pro och våra produkter. www.facebook.com/audioproVIKTIGA SÄKERHETSFÖRESKRIFTER

1. Läs igenom dessa anvisningar.

4. Följ samtliga anvisningar.

5. Använd ej produkten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera ej ventilationsöppningarna. Följ tillverkarens

anvisningar när du installerar produkten.

8. Installera ej produkten nära värmekällor såsom element,

varmluftsutsläpp, spisar eller annan värmealstrande utrustning (t ex förstärkare).

9. Skydda nätsladden från tramp- och klämskador, i synnerhet

vid anslutningen till stickkontakten, vid grenuttag och där slad- den är fäst i produkten.

10. Använd endast den extrautrustning och de tillbehör som

tillverkaren rekommenderar.

11. Drag ur produktens nätkontakt vid åskväder eller då

produkten ej används under längre tid.

12. All service ska utföras av särskilt utbildad servicepersonal.

Service erfordras då produkten har utsatts för skada. Exempel är skador på nätsladden eller dess kontakt, att vätska spillts eller främmande föremål kommit in i produkten, att produkten utsatts för regn eller fukt, att den inte fungerar normalt eller att den har tappats.

13. Skador som erfordrar service

Drag ut produktens nätkontakt ur vägguttaget och låt särskilt utbildad servicepersonal ombesörja service då något av följande inträffar: A. Om nätsladden eller dess kontakt skadats, B. Om vätska spillts eller främmande föremål kommit in i produkten, C. Om produkten utsätts för regn eller vatten, D. Om produkten ej fungerar normalt då den används enligt bruksanvisningen. Justera enbart med de reglage som omfat- tas av bruksanvisningen. Felaktig justering med andra reglage kan orsaka skador som ofta fordrar omfattande arbete av särskilt utbildad reparatör för att få utrustningen att fungera normalt igen, E. Om produkten har tappats eller skadats på något sätt, samt F. Om produkten prestanda förändras påtagligt detta indikera behov av service.

14. Införande av föremål och vätska

Inga som helst föremål får införas i produkten genom dess öppningar, eftersom de kan komma i beröring med kompo- nenter som står under farlig spänning eller orsaka kortslutning, vilket kan vålla brand eller elektrisk stöt. Produkten får ej utsät- tas för vätskedropp eller stänk. Inga vätskefyllda föremål som t ex blomvaser får ställas på utrustningen. Placera ej stearinljus eller andra brinnande föremål på produkten.

Visa alltid miljöhänsyn och följ lokala bestämmelser vid avfallshantering av batterier.

16. Se till att det finns tillräcklig ventilation om du installerar

produkten i kringbyggda utrymmen, exempelvis bokhyllor eller rack. Lämna ett avstånd på 20 cm över och på ömse sidor om produkten och 10 cm bakom den. Bakkanten av hyllplan eller skiva som ligger närmast ovanför produkten ska dras fram så att det uppstår en glipa på cirka 10 cm till den bakre plattan eller väggen. På så vis bildas en utsugsliknande kanal där uppvärmd luft kan strömma upp.

17. Transformatorn och el sladden för denna produkt är
