KÄYTTÖOHJE Living LV2e AUDIO PRO

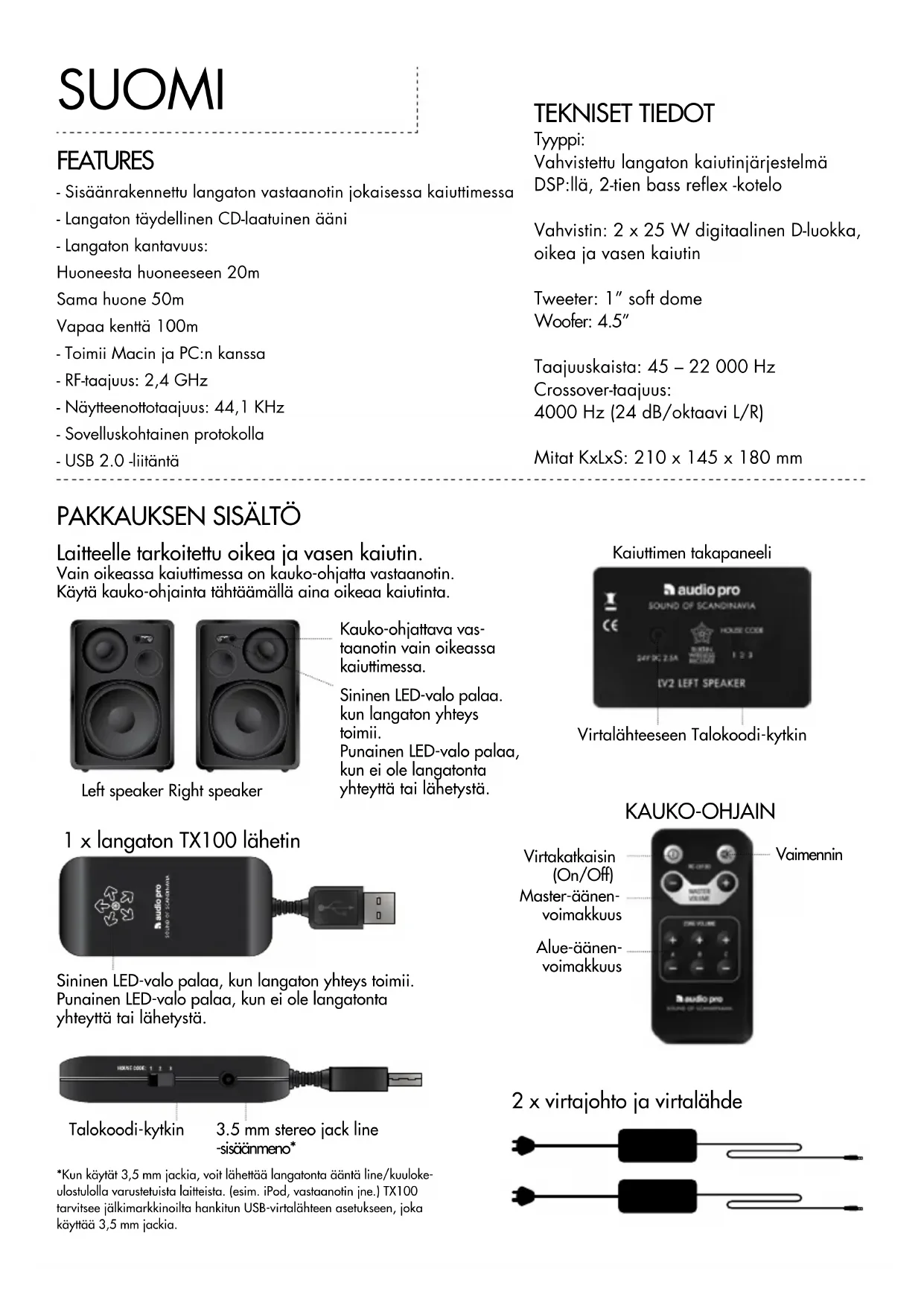

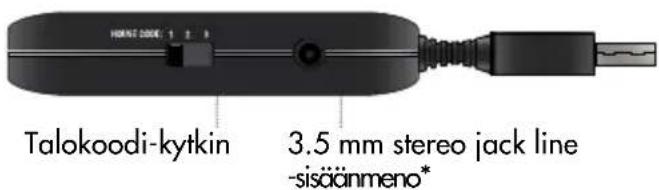

FEATURES - Sisäänrakennettu langaton vastaanotin jokaisessa kaiuttimessa- Langaton täydellinen CD-laatuinen ääni - Langaton kantavuus:Huoneesta huoneeseen 20mSama huone 50mVapaa kenttä 100m- Toimii Macin ja PC:n kanssa- RF-taajuus: 2,4 GHz- Näytteenottotaajuus: 44,1 KHz- Sovelluskohtainen protokolla- USB 2.0 -liitäntä Laitteelle tarkoitettu oikea ja vasen kaiutin. Vain oikeassa kaiuttimessa on kauko-ohjatta vastaanotin.Käytä kauko-ohjainta tähtäämällä aina oikeaa kaiutinta. KAUKO-OHJAIN Left speaker Right speakerKauko-ohjattava vas-taanotin vain oikeassa kaiuttimessa.Virtakatkaisin (On/Off)VaimenninMaster-äänen-voimakkuusAlue-äänen-voimakkuusKaiuttimen takapaneeli Virtalähteeseen Talokoodi-kytkinTalokoodi-kytkinSininen LED-valo palaa, kun langaton yhteys toimii. Punainen LED-valo palaa, kun ei ole langatonta yhteyttä tai lähetystä.Sininen LED-valo palaa. kun langaton yhteys toimii.Punainen LED-valo palaa, kun ei ole langatonta yhteyttä tai lähetystä.3.5 mm stereo jack line -sisäänmeno* 1 x langaton TX100 lähetin 2 x virtajohto ja virtalähde *Kun käytät 3,5 mm jackia, voit lähettää langatonta ääntä line/kuuloke-ulostulolla varustetuista laitteista. (esim. iPod, vastaanotin jne.) TX100 tarvitsee jälkimarkkinoilta hankitun USB-virtalähteen asetukseen, joka käyttää 3,5 mm jackia.PERUSKOKOONPANO Katso Mac- ja PC-asetukset ennen tietokoneeseen kytkentää.

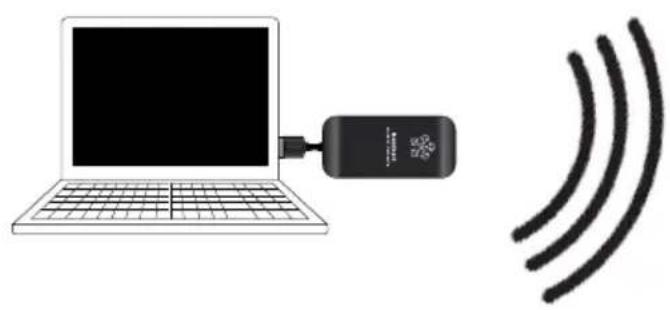

1. Kytke TX100-lähetin tietokoneeseen.

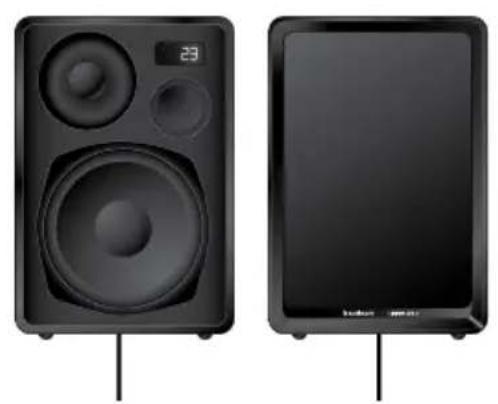

2. Kytke molemmat LV2-kaiuttimet 230 V pistorasiaan.

Asennus on valmis! Toista ääntä tietokoneessa. LANGATON TILA: Kaiuttimien ja lähettimien LED-valo on sininen, kun langaton yhteys toimii. Kaiuttimien ja lähettimien LED-valo on punainen, kun langaton yhteys ei toimi. Huomio: Jos kaiuttimet ovat valmiustilassa, LED-valo on punainen vaikka langaton yhteys toimii. Se muuttuu siniseksi, kun kaiuttimet vastaanottavat signaalin. MAC-ASETUKSET

1. Liitä TX100-lähetin vapaaseen USB-pistokkeeseen.

2. Mene Järjestelmäasetuksiin, valitse Laitteisto-kohdasta Ääni.

3. Napsauta valikossa Ulostuloa, valitse “USB Headset”.

Asetus on valmis! Voit nyt lähettää ääntä tietokoneeltasi. PC-ASETUKSET Tee seuraavat asetukset ennen kuin käytät musiikkia toistavia ohjelmistoja (esim. iTunes tai Spotify).

1. Liitä TX100-lähetin vapaaseen USB-pistokkeeseen. Odota että ohjelmisto on asennettu.

(katso alempi oikeanpuoleinen kulma, viesti-ikkuna aukeaa kun äänilaite on käyttövalmis.) Asetus on valmis! Voit nyt lähettää ääntä tietokoneeltasi. Jotkut PC-koneet saattavat tarvita seuraavia asetuksia:

2. Napsauta Käynnistä-painiketta, mene Ohjauspaneeliin ja valitse Äänet & Äänilaitteet.

3. Valitse audiotoiston oletusyksiköksi “USB Headset”.

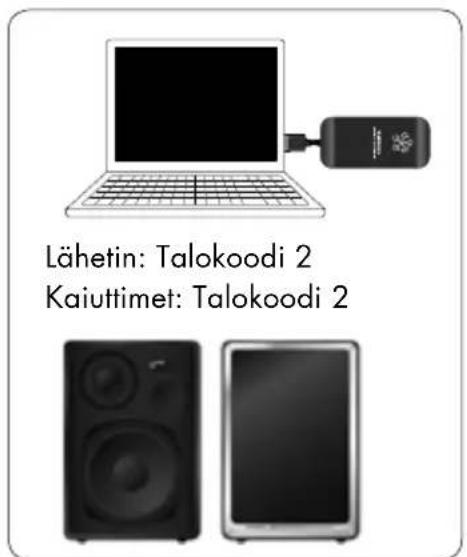

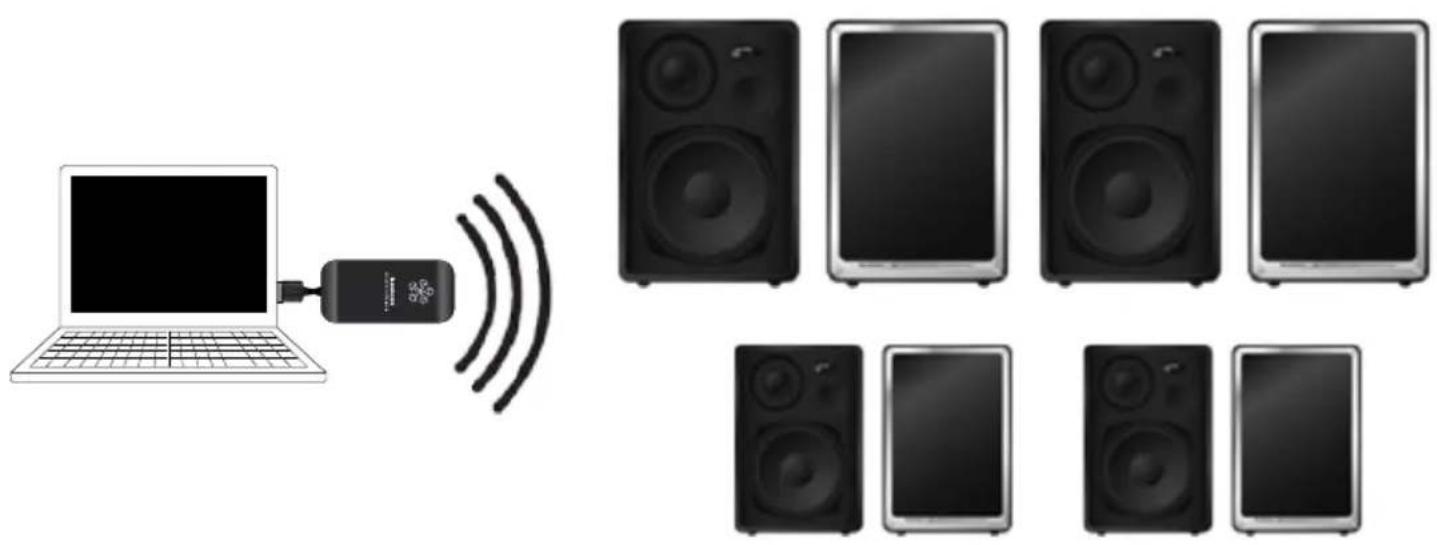

Asetus on valmis! Voit nyt lähettää ääntä tietokoneeltasi.LISÄÄ USEAMPI LV2-KAIUTIN AUDIOVERKKOON Voit lisätä rajattoman määrän LV2-kaiuttimia audiojärjestelmään lähettimen langattomalle kanta- vuusalueelle. Kaikki LV2-kaiuttimet, jotka vastaanottavat langattoman signaalin samaa Talokoodia käyttävästä lähettimestä. Voit lisätä useita kaiuttimia samaan tai useampaan huoneeseen. Lähetin: Talokoodi 1 Kaiuttimet: Talokoodi 1 Lähetin: Talokoodi 2 Kaiuttimet: Talokoodi 2 Talokoodi-kytkin TX100:n sivulla Talokoodi-kytkin kaiuttimien takana Lähetin: Talokoodi 3 Kaiuttimet: Talokoodi 3 Voit jakaa audioverkon Talokoodeja käyttävään kolmeen erilliseen verkkoon. Sen jälkeen voit toistaa musiikkia eri lähteistä (joihin on kytketty lähetin) eri LV2-kaiutinpareihin. LANGATON ÄÄNI USEASTA LÄHETTIMESTÄ, TALOKOODIT 1,2 JA 3TALOKOODIEN JAKO 3 ALUEESEEN,

ÄÄNENVOIMAKKUUDEN SÄÄTÖ ERIKSEEN JOKA ALUEELLA

Voit lisätä rajattoman määrän LV2-kaiuttimia audioverkkoon. Kun käytät alue-äänenvoimakkuuden hallintaominaisuutta, voit toistaa samaa musiikkia eri äänenvoimakkuuksilla eri huoneissa. Se on kätevää, jos haluat kuunnella musiikkia kovemmalla äänenvoimakkuudella olohuoneessa ja hiljaisemmalla äänenvoimakkuudella keittiössä. Voit käyttää niin monta LV2-kaiutinta joka alueella kuin haluat tai vain yhtä kaiutinparia. Langattomat monihuone-mahdollisuudet ovat lähes rajattomat. Huomio:

1. Kaikkien LV2-kaiuttimien oletusalue on A, ja äänenvoimakkuusasetus 50 %.

2. Jokainen Talokoodi (1, 2 ja 3) voidaan jakaa 3 alueeseen (A, B ja C).

3. Voit käyttää niin monta kaiutinta kuin haluat jokaisella Talokoodilla ja jokaisessa alueessa. Alue

ei ole välttämättä yksi huone. Se voi olla myös talon koko kerros. TALOKOODI 1 Kaiuttimet ja lähetin, jotka käyt- tävät samaa Talokoodia. TALOKOODI 2 Kaiuttimet ja lähetin, jotka käyt- tävät samaa Talokoodia. Zone A Volume Zone A Volume Volume Zone B Volume Zone B Volume Zone C Volume Zone CLANGATTOMIEN RX100-VASTAANOTTIMIEN LISÄYS LV2-AUDIOVERKKOON

1. Aluehallintaominaisuudet sisältävät äänenvoimakkuuden tason, virtakatkaisimen (On/Off) ja

vaimentimen. Ne eivät muuta muilla alueilla olevien kaiuttimien asetuksia. Master-äänenvoimakkuus säätää kaikkien alueiden äänenvoimakkuuden samaan aikaan.

2. Oletusasetusten palauttaminen (alue A, 50 % äänenvoimakkuus):

Kytke LV2-kaiuttimet pois päältä kauko-ohjaimella. Kytke ne takaisin päälle ja paina VAIMENNIN- painiketta samalla kun LED-valo vilkkuu. Paina vaimennin-painiketta vielä kerran. Nyt kaiutinpari (tai saman alueen kaikki kaiuttimet) on palautettu oletusasetuksiin. KAIUTTIMIEN VAIHTO ALUEESEEN C: Aseta alueeseen C vaihdettavat kaiuttimet eri Talokoodiin kuin muut kaiuttimet. Tee aluemuutokset yllä kuvatulla tavalla ja siirrä kaiuttimet sitten samaan Talokoodiin muiden kaiuttimien kanssa.

RX100 + vahvistetut kaiuttimetRX100 + vahvistettu bassokaiutin Vaihda eri Talokoodi (esim. koodi 2) sen kai-utinparin takana, jonka haluat liittää uuteen alueeseen. (Jätä Talokoodi 1 kaikki-in kaiutinpareihin, jotka haluat alueeseen A) Vaihda lähettimeen sama Talokoodi kuin niihin kaiuttimiin, joiden aluetta vaihdat.Kytke kaiuttimet pois päältä kauko-ohjaimella (tähtää yhden kaiutin-parin oikeaa kaiutinta.) Kaikki tähän Talokoodiin (esim. koodi 2) asetetut kaiuttimet menevät pois päältä. Kytke samat kaiuttimet päälle kauko-ohjaimella.Kaiuttimien LED-valojen vilkkuessa punaisena ja sinisenä, paina alueen B äänenvoimakkuus + -painiketta.Nyt kaiuttimet on asetettu alueeseen B. Vaihda kaikki kaiut-timet ja lähetin takaisin Talokoodiin 1.Nyt sinulla on kaiuttimet alueessa A (kaiuttimet, jotka jätit Talokoodiin 1) ja alueen B kaiuttimet, jotka kytkit päälle ja pois päältä. YHDEN TAI USEAMMAN KAIUTINPARIN VAIHTO ALUEESTA A ALUEESEEN B: Voit lisätä langattoman RX100-vastaanottimen (myydään erikseen) olemassa olevaan langattomaan LV2-järjestelmään. Lisää vahvistettuja kaiuttimia, stereo-vastaanottimia ja vahvistettuja bassokaiuttimia, ja liitä kaikki laitteet samaan langattomaan audioverkkoon. Voit lisätä rajattoman määrän RX100-vastaanottimia lähettimen kantavuusalueelle.TURVAOHJEITA

1. Lue kaikki ohjeet.

2. Säilytä ohjekirja.

3. Huomioi kaikki varoitukset.

4. Noudata käyttöohjeita.

5. Älä altista laitetta vedelle.

6. Käytä puhdistukseen vain kuivaa kangasta.

7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan

antamia asennusohjeita.

8. Älä sijoita laitetta lämmittimien, lämminilmaventtiiliin,

uuniin, vahvistimien tai muiden lämpöä tuottavien laitteiden läheisyyteen.

9. Sijoita virtajohto siten, ettei se ole kulkuväylällä tai joudu

puristuksiin esineiden alle tai niitä vasten. Varmista, ettei pistot- ulppa, pistorasia eikä virtajohdon liitokset vaurioidu.

10. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita.

11. Irrota laite sähköverkosta ukkosen ajaksi tai jättäessäsi sen

pitkäksi ajaksi käyttämättömäksi.

12. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopal-

velu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tav- alla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut.

13. Huoltoa edellyttäviä vikoja Irrota laite sähköverkosta

ja toimita laite valtuutettuun huoltoliikkeeseen seuraavissa tapauksissa: A. Laitteen virtajohto tai pistotulppa on vaurioitunut, B. Laitteen sisään on pudonnut esine tai nestettä, C. Laite on kastunut, D. Laite ei toimi normaalilla tavalla, vaikka noudatat kaikkia käyttöohjeita. Muuta vain käyttöohjeen mukaisia asetuksia ja säätöjä. Vääränlainen käyttö voi aiheuttaa laitevikoja, jotka edellyttävät valtuutetulta huoltopalvelulta mittavia korjaus- toimenpiteitä, E. Laite on pudonnut tai se on vaurioitunut muulla tavalla F. Laite käyttäytyy epänormaalilla tavalla tai sen toiminta on muuttunut huomattavasti alkuperäisestä.

14. Esineen tai nesteen joutuminen laitteen sisään

Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle.

Huomioi ympäristönäkökohdat ja paikalliset määräykset hävit- täessäsi käytöstä poistettua paristoa.

16. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen

kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois.

17. Verkkolaitetta ja virtajohtoa saa käyttää vain kuivissa

18. Käytä vain vakiovarusteena olevaa AC-verkkolaitetta.

TAI SÄHKÖISKU. VAROITUS: ÄLÄ AVAA LAITTEEN KOTELOA, JOTTA VÄLTYT SÄHKÖISKULTA. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. HUOLTO- JA KORJAUSTYÖT SAA SUORITTAA VAIN VALTUUTETTU HUOLTOPALVELU. Kolmiossa oleva salamatunnus osoittaa, että laitteen sisällä on eristämättömiä kohtia, joiden suuri jännite saattaa aiheuttaa vaarallisen sähköiskun. Kolmiossa oleva huutomerkki osoittaa, että pakkauk- sessa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen.NEDERLANDS SPECIFICATIES Type: draadloos luidsprekersysteem met voeding met DSP, 2-wegbasreflexkast Versterker: 2 x 25W digitale Klasse D, linker- en rechterluidspreker Tweeter: 1” soft dome Woofer: 4,5” Frequentiebereik: 45 - 22.000 Hz Crossover-frequentie: 4000 Hz (24dB/octaaf L/R) Afmetingen HxBxD: 210x145x180mm
