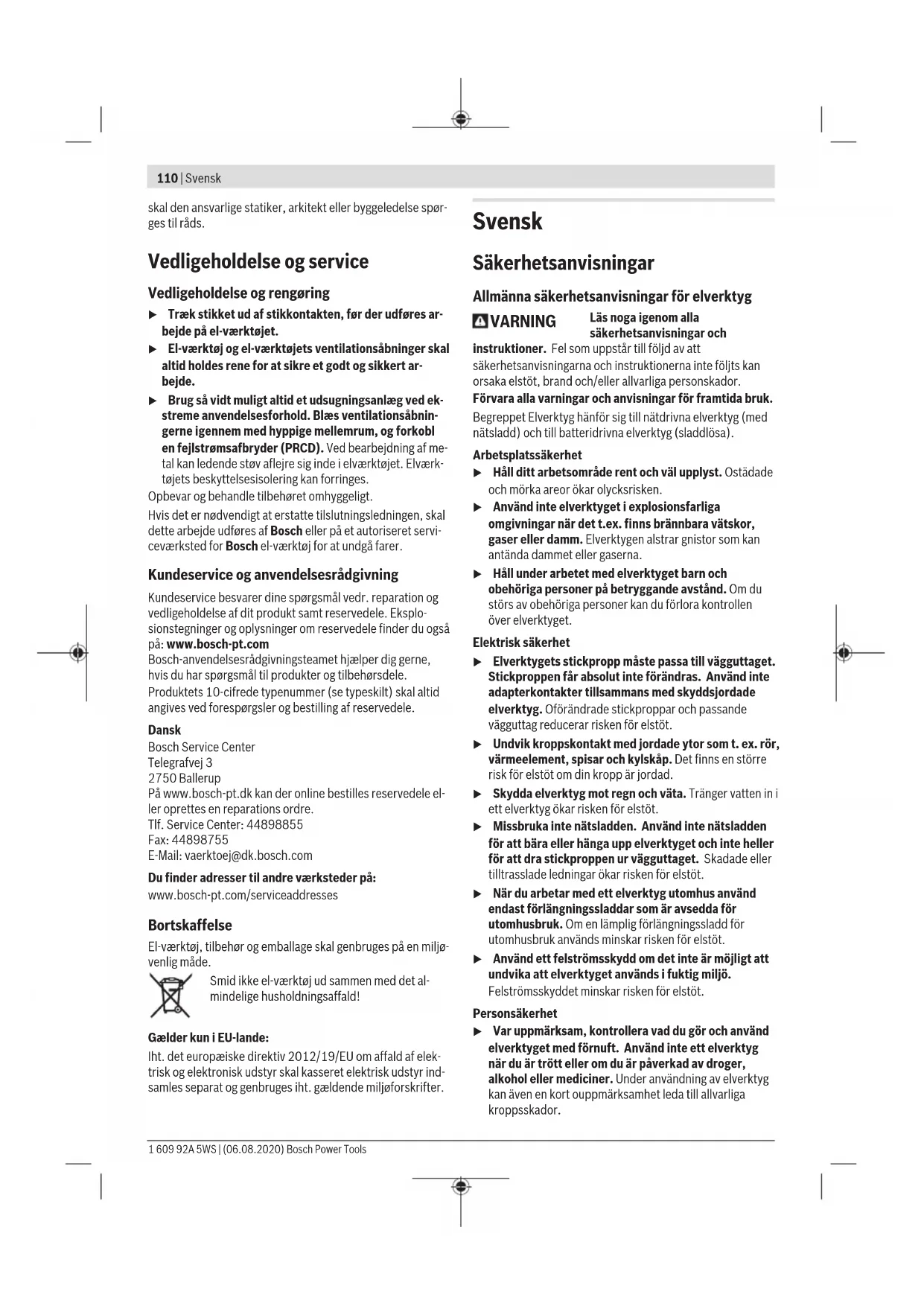

Allmänna säkerhetsanvisningar för elverktyg

VARNING Läs noga igenom alla

säkerhetsanvisningar och

instruktioner. Fel som uppstår till följd av att

säkerhetsanvisningarna och instruktionerna inte följts kan

orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med

nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor,

gaser eller damm. Elverktygen alstrar gnistor som kan

antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du

störs av obehöriga personer kan du förlora kontrollen

Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande

vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Skadade eller

tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö.

Felströmsskyddet minskar risken för elstöt.

Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg

när du är trött eller om du är påverkad av droger,

alkohol eller mediciner. Under användning av elverktyg

kan även en kort ouppmärksamhet leda till allvarliga

kroppsskador. 1 609 92A 5WS | (06.08.2020) Bosch Power ToolsSvensk | 111

u Använd personlig skyddsutrustning. Använd alltid

skyddsglasögon. Användning av personlig

skyddsutrustning, som t. ex. dammfiltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd, som är

anpassade för användningsområdet, reducerar risken för

u Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du bär

elverktyget med fingret på strömställaren eller ansluter

påkopplat elverktyg till nätströmmen kan olycka uppstå.

u Ta bort alla inställningsverktyg och skruvnycklar

innan du startar elverktyget. Ett verktyg eller en nyckel i

en roterande komponent kan medföra kroppsskada.

u Undvik onormala kroppsställningar. Se till att du alltid

står stadigt och håller balansen. I detta fall kan du

lättare kontrollera elverktyget i oväntade situationer.

u Bär lämpliga arbetskläder. Bär inte löst hängande

kläder eller smycken. Håll håret, kläderna och

handskarna på avstånd från rörliga delar. Löst

hängande kläder, långt hår och smycken kan dras in av

u När elverktyg används med dammsugnings- och

‑uppsamlingsutrustning, se till att dessa är rätt

monterade och används på korrekt sätt. Användning av

dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

u Överbelasta inte elverktyget. Använd rätt elverktyg

för det jobb du tänker göra. Med ett lämpligt elverktyg

kan du arbeta bättre och säkrare inom angivet

u Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

u Dra stickproppen ur vägguttaget och/eller ta bort

batteriet innan inställningar utförs, tillbehörsdelar

byts ut eller elverktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

u Förvara elverktygen oåtkomliga för barn. Låt

elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

u Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att

komponenter inte brustit eller skadats och kontrollera

orsaker som kan leda till att elverktygets funktioner

påverkas menligt. Låt skadade delar repareras innan

elverktyget tas i bruk. Många olyckor orsakas av dåligt

u Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt i

kläm och går lättare att styra.

u Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Om elverktyget

används på ett sätt som det inte är avsett för kan farliga

u Låt endast kvalificerad fackpersonal reparera

elverktyget och endast med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för vinkelslipar

Säkerhetsvarningar som är gemensamma för slipning,

stålborstning eller materialnedtagning

u Detta elverktyg är avsett att fungera som en

slipmaskin, trådborstare eller kapningsmaskin. Läs

alla säkerhetsvarningar, instruktioner och

specifikationer som tillhandahålls med detta

elverktyg. Fel som uppstår till följd av att instruktionerna

nedan inte följts kan orsaka elstöt, brand och/eller

allvarliga personskador.

u Sådana arbeten såsom polering är inte lämpliga att

utföras med detta elverktyg. Arbeten som elverktyget

inte har konstruerats för kan ge upphov till risker och

orsaka personskador.

u Använd inga tillbehör som inte är rekommenderade

och speciellt konstruerade av verktygstillverkaren.

Bara för att tillbehöret kan fästas på ditt elverktyg,

garanteras inte en säker drift.

u Det nominella varvtalet för tillbehöret måste vara

minst lika med den maximala hastigheten som är

märkt på elverktyget. Tillbehör som körs fortare än

deras märkvarvtal kan gå sönder och flyga isär.

u Den yttre diametern och tjockleken på ditt tillbehör

måste vara inom kapaciteten för ditt elverktyg.

Tillbehör med fel storlek kan inte skyddas eller

kontrolleras på lämpligt sätt.

u En gängad montering av tillbehör måste matcha

slipmaskinens spindeltråd. För tillbehör som

monteras med flänsar, måste spindelhålet på

tillbehöret passa flänsens lokaliseringsdiameter.

Tillbehör som inte matchar monteringsbeslagen på

elverktyget, hamnar ur balans, vibrerar överdrivet och

kan göra att man tappar kontrollen.

u Använd inte ett skadat tillbehör. Före varje

användning, inspektera tillbehöret, till exempel

slipskivorna för att upptäcka flisor, sprickor och

slitage, kontrollera stålborsten för att upptäcka lösa

eller spruckna trådar. Om elverktyg eller tillbehör

tappas i marken, inspektera dem för skada eller

installera ett oskadat tillbehör. Efter inspektion och

installation av ett tillbehör, placera dig själv och

åskådare på avstånd från det roterande tillbehörets

plan och kör verktyget på högsta varvtal utan

belastning i en minut. Skadade tillbehör går normalt

sönder under denna testtid.

u Använd personlig skyddsutrustning. Beroende på

applikationen ska du använda ansiktsskydd,

skyddsvisir eller skyddsglasögon. Allt efter behov ska

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)112 | Svensk

du bära skyddsmask, hörselskydd, handskar och

verkstadsförkläde som kan stoppa små fragment av

slipmedel eller arbetsmaterialet. Ögonskyddet måste

kunna stoppa flygande skräp som genereras av olika

arbeten. Ansiktsmasken eller andningsskyddet måste

kunna filtrera partiklar som genereras av din verksamhet.

Långvarig exponering i högt buller kan orsaka

u Håll åskådare på säkert avstånd från arbetsområdet.

Alla som kommer in i arbetsområdet måste bära

personlig skyddsutrustning. Fragment av arbetsstycket

eller en trasiga tillbehör kan flyga iväg och orsaka skador

bortom det omedelbara verksamhetsområdet.

u Håll elverktyget med i de isolerade greppytorna när

du utför en åtgärd där du riskerar att komma i kontakt

med dolda elledningar eller dess egen sladd. Vid

kontakt med en strömförande ledning kan oskyddade

metalldelar på verktyget som är strömförande ge

användaren en elektrisk stöt.

u Placera sladden på avstånd från det roterande

tillbehöret. Om du förlorar kontrollen, kan sladden

skäras av eller fastna och din hand eller arm kan dras in i

det roterande tillbehöret.

u Lägg aldrig verktyget nedåt förrän tillbehöret har

stannat fullständigt. Det roterande tillbehöret kan

greppa ytan och dra verktyget utanför din kontroll.

u Kör inte verktyget när du bär det på din sida. Oavsiktlig

kontakt med det roterande tillbehöret kan fastna i dina

kläder och dra tillbehöret till din kropp.

u Rengör regelbundet verktygets luftventiler. Motorns

fläkt drar in damm inuti huset och en överdriven

ackumulering av metallpulver kan orsaka elektrisk fara.

u Använd inte elverktyg i närheten av brännbara

material. Gnistor kan antända dessa material.

u Använd inte tillbehör som kräver flytande kylmedel.

Användning av vatten eller andra flytande kylmedel kan

leda till elektriska stötar.

Kast och relaterade varningar

Kast är en plötslig reaktion på ett roterande hjul som klämts

eller ett roterande hjul, backningsdyna, borste eller andra

tillbehör som fastnat. Klämmande eller fastkilning orsakar en

snabb blockering av den roterande tillbehöret som i sin tur

orsakar att det okontrollerade elverktyget tvingas i motsatt

riktning mot tillbehöret rotation vid punkten för

Till exempel, om ett sliphjul fastnar eller kläms av

arbetsstycket, kan kanten av hjulet som kommer in i

klämpunkten gräva sig ner i materialytan vilket gör att hjulet

glider ut eller kastas ut. Hjulet kan antingen hoppa mot eller

bort från operatören, beroende på riktningen av hjulrörelsen

på platsen för klämning. Slipskivor kan även gå sönder under

Kast är resultatet av missbruk av elverktyget och/eller

felaktiga arbetsrutiner eller tillstånd och kan undvikas genom

att vidta lämpliga försiktighetsåtgärder som beskrivs nedan.

u Håll verktyget i ett fast grepp och placera din kropp

och arm så att du kan stå emot backslagskrafterna.

Använd alltid extrahandtaget, om sådant finns, för

maximal kontroll över kast eller momentreaktionen

under uppstart. Operatören kan styra

momentreaktioner eller kastkrafter, om lämpliga

försiktighetsåtgärder vidtas.

u Placera aldrig din hand nära det roterande tillbehöret.

Tillbehör kan kasta över din hand.

u Ställ dig inte i det område dit elverktyg kommer att

flytta sig vid kast. Kast kommer att driva verktyget i

motsatt riktning mot hjulets rörelse då det fastnar.

u Var särskilt försiktig när du arbetar med hörn, skarpa

kanter etc. Undvik att tillbehöret studstar och

fastnar. Hörnor, skarpa kanter eller studsningar har en

tendens att göra så att det roterande tillbehöret fastnar,

till kast eller till att man förlorar kontrollen.

u Sätt inte dit en sågkedja med blad för träsnideri eller

en tandad sågklinga. Sådana blad skapar ofta kast och

gör att man tappar kontrollen.

Säkerhetsvarningar som är specifika för slipning och

slipande kapningarbeten

u Använd endast hjultyper som rekommenderas för ditt

elverktyg och det specifika skyddet som utformats för

den valda hjulet. Hjul för vilka elverktyg inte är

utformade kan inte skyddas tillräckligt och är osäkra.

u Slipytan i nedsänkningen i mitten av hjulen måste

monteras under planet för skyddets kant. Ett felaktigt

monterat hjul som skjuter ut genom plan skyddskantens

plan kan inte skyddas på lämpligt sätt.

u Skyddet ska vara säkert fastsatt på elverktyget och

positionerat för maximal säkerhet, så att hjulet

exponeras mot operatören så lite som möjligt.

Skyddet hjälper till att skydda användaren mot trasiga

hjulfragment, oavsiktlig kontakt med hjul och gnistor som

u Hjul får endast användas för rekommenderade

användningar. Till exempel: slipa inte med sidan av

kapskivan. Slipande kapskivor är avsedda för perifer

slipning och sidokrafter som appliceras på dessa hjul kan

få dem att splittras.

u Använd alltid oskadda hjulflänsar med rätt storlek och

form för hjulet du valt. Korrekta hjulflänsar stödjer

hjulet och reducerar därmed möjligheten att hjulet går

sönder. Flänsar för brythjul kan skilja sig från polerande

u Använd inte nedslitna hjul från större elverktyg. Hjul

avsedda för större elverktyg är inte lämpliga för den högre

hastigheten hos ett mindre verktyg och kan gå sönder.

Ytterligare säkerhetsvarningar som är specifika för slip-

u Se till att brythjulet inte fastnar och applicera inte ett

för hårt tryck. Försök att inte skära överdrivet djupt.

Överbelastning av hjulet ökar belastningen och

mottagligheten för vridning eller fastkilning av hjulet i

snitt samt risken för kast eller hjulbrott.

u Ställ dig inte med kroppen i linje med och bakom det

roterande hjulet. När hjulet flyttar sig bort från din

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsSvensk | 113

kropp vid användningspunkten, kan kastet slunga ut det

roterande hjulet och elverktyget direkt mot dig.

u När hjulet fastnar eller när skärningen avbryts av

någon anledning, stäng av elverktyget och håll

verktyget stilla tills hjulet stannar helt. Försök aldrig

ta bort brythjulet medan hjulet är i rörelse, annars kan

kast inträffa. Undersök och korrigera orsaken till att

u Starta inte om skärningen i arbetsstycket. Låt hjulet

nå full hastighet och utför sedan snittet igen

försiktigt. Hjulet kan fastna, slira eller göra kast om

elverktyget startas om i arbetsstycket.

u Stödjer paneler eller vilket skrymmande arbetsstycke

som helst för att minimera risken för att hjulet fastnar

eller att kast sker. Stora arbetsstycken tenderar att

digna under sin egen vikt. Stöden ska placeras under

arbetsstycket nära skärlinjen och nära kanten på

arbetsstycket på hjulets båda sidor.

u Var särskilt försiktig när du gör en fickutskärning i

befintliga väggar eller andra blinda områden. Det

framskjutande hjulet kan skära gas- eller vattenrör,

elkablar eller föremål som leder till kast.

Säkerhetsvarningar som är specifika för slipningen

u Använd inte alltför stora bitar sandpapper. Följ

tillverkarens rekommendationer när du väljer

sandpapper. Större sandpapper som sträcker sig

bortom sandpappersytan utgör en risk för skador och kan

leda till att skivan fastnar eller går sönder samt till kast.

Säkerhetsvarningar som är specifika för trådborstningen

u Observera att trådborst kastas ut av borsten även

under den normala driften. Överbelasta inte trådarna

genom att utsätta borstarna för alltför stor belastning

Tråden kan lätt tränga igenom tunnare kläder och/eller

u Om användning av ett skydd rekommenderas för

trådborstning så får det inte finnas några mellanrum

mellan trådhjulet eller borsten med skyddet.

Trådhjulet eller borsten kan expandera i diameter på

grund av arbetsbelastningen och centrifugalkraften.

Ytterligare säkerhetsanvisningar

Använd skyddsglasögon.

u Använd lämpliga detektorer för att lokalisera dolda

försörjningsledningar eller konsultera det lokala

eldistributionsbolaget. Kontakt med elledningar kan

orsaka brand och elstöt. En skadad gasledning kan leda

till explosion. Inträngning i en vattenledning kan orsaka

materiell skada eller elstöt.

u Rör inte slip- och kapskivorna innan de svalnat.

Skivorna blir mycket heta vid arbetet.

u Lås upp strömbrytaren och ställ den i av-läget om

strömförsörjningen avbryts t.ex. vid strömavbrott

eller dra ut nätstickkontakten. Därigenom förhindras en

okontrollerad start.

u Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls

säkrare än med handen.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och

instruktioner. Fel som uppstår till följd av att

säkerhetsinstruktionerna och anvisningarna

inte följts kan orsaka elstöt, brand och/eller

allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för kapning, grovslipning och borstning

av arbetsstycken i metall och sten samt borrning i sten med

diamantborrkronor, utan vattentillförsel.

Vid kapning med bundna slipmedel måste ett speciellt

sprängskydd användas.

Vid kapning i sten bör en tillräckligt god dammutsugning

Med tillåtna slipverktyg kan elverktyget användas för

sandpappersslipning.

Elverktyget får inte användas för slipning av betong.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

elverktyget på grafiksida.

Upplåsningsspak för skyddskåpa

Inställningshjul varvtalsförval

Skyddskåpa för kapning

Skyddskåpa för slipning

Sugkåpa för slipning

Fästfläns med O-ring

Koppskiva i hårdmetall

Tvåstiftsnyckel för spännmutter

Sugkåpa för kapning med styrsläde

I bruksanvisningen avbildat och beskrivet tillbehör ingår

inte i standardleveransen. I vårt tillbehörsprogram beskrivs

allt tillbehör som finns.

Utgångseffekt W 530 530 740 530 640

Inställning av varvtal – – – – –

Startströmsbegränsning ● ● ● ● ●

Bakslagsfrånkoppling – – – ● ●

Vikt motsvarande EPTA-Procedure01:2014

/ II / II / II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna

Utgångseffekt W 700 700 820 820

Märkvarvtal v/min 11500 11500 11500 7500

Område för varvtalsinställning v/min – 2800–11500 2800–11500 2200–7500

Max. slipskivediameter mm 125 125 125 125

Slipspindelgänga M 14 M 14 M 14 M 14

Max. gänglängd för slipspindeln mm 22,2 22,2 22,2 22,2

Inställning av varvtal – ● ● ●

Konstantelektronik ● ● ● ●

Skydd mot oavsiktlig återstart ● ● ● ●

Startströmsbegränsning ● ● ● ●

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsSvensk | 115

Vinkelslip GWS 13-125CI 13-125CIE 15-125CIE 15-125Inox

Bakslagsfrånkoppling ● ● ● ●

/ II / II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Utgångseffekt W 1010 1010 1010 1010 1010

Märkvarvtal v/min 11500 11500 9300 9300 7500

Område för varvtalsinställning v/min – 2800–11500 2800–9300 – 2200–7500

Inställning av varvtal – ● ● – ●

Konstantelektronik ● ● ● ● ●

Skydd mot oavsiktlig återstart ● ● ● ● ●

Startströmsbegränsning ● ● ● ● ●

/ II / II / II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

3601G9N0.. 3601G9P0.. 3601G9R0.. 3601G9S0..

Utgångseffekt W 1220 1220 1220 1220

Märkvarvtal v/min 11500 11500 9700 7800

Område för varvtalsinställning v/min – 2800–11500 – –

Max. slipskivediameter mm 125 125 150 125

Slipspindelgänga M 14 M 14 M 14 M 14

Max. gänglängd för slipspindeln mm 22,2 22,2 22,2 22,2

Inställning av varvtal – ● – –

Konstantelektronik ● ● ● ●

Skydd mot oavsiktlig återstart ● ● ● ●

Startströmsbegränsning ● ● ● ●

Bakslagsfrånkoppling ● ● ● ●

Vikt motsvarande EPTA-Procedure01:2014

/ II / II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

GWS 9-115 9-125 11-125 12-125CI 12-125CI Artikelnummer

3601G9B0.. 3601G9C0.. 3601G9D0.. 3601G9306. 3601G930G.

Bullervärden fastställda enligt EN60745-2-3.

Den A-klassade bullernivån hos elverktyget ligger typiskt på

Svängningstotalvärden a

(tre riktningarna vektorsumma) och osäkerhet K fastställd enligt EN60745-2-3:

Slipning med slippapper:

3601G9E0.. 3601G9F0.. 3601G960.. 3601G9X0..

Bullervärden fastställda enligt EN60745-2-3.

Den A-klassade bullernivån hos elverktyget ligger typiskt på

Svängningstotalvärden a

(vektorsumma för tre riktningar) och osäkerhet K fastställd enligt EN60745-2-3:

Slipning med slippapper:

3601G9G0.. 3601G9H0.. 3601G9J0.. 3601G9K0.. 3601G9M0..

Bullervärden fastställda enligt EN60745-2-3.

Den A-klassade bullernivån hos elverktyget ligger typiskt på

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsSvensk | 117

Svängningstotalvärden a

(tre riktningars vektorsumma) och osäkerhet K fastställd motsvarande EN60745-2-3:

Slipning med slippapper:

3601G9N0.. 3601G9P0.. 3601G9R0.. 3601G9S0..

Bullervärden fastställda enligt EN60745-2-3.

Den A-klassade bullernivån hos elverktyget ligger typiskt på

Svängningstotalvärden a

(tre riktningars vektorsumma) och osäkerhets K fastställd motsvarande EN60745-2-3:

Slipning med slippapper:

Mätningen av den bullernivå som anges i denna anvisning har

utförts enligt en mätmetod som är standardiserad och kan

användas vid jämförelse av olika elverktyg. Mätmetoden är

även lämplig för preliminär bedömning av

vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget

används för andra ändamål och med andra insatsverktyg

eller inte underhållits ordentligt kan vibrationsnivån avvika.

Då kan vibrationsbelastningen under arbetsperioden öka

För en exakt bedömning av vibrationsbelastningen bör även

de tider beaktas när elverktyget är frånkopplat eller är igång,

men inte används. Detta reducerar tydligt

vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t.ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

Montera skyddsanordning

u Dra stickproppen ur nätuttaget innan arbeten utförs

Anmärkning: Om slipskivan brustit under drift eller

stödanordningarna på spängskyddet/elverktyget skadats,

måste berörda delar/elverktyget bytas ut eller för service

skickas till kundtjänst. För adresser, se avsnittet "Kundtjänst

och användningsrådgivning".

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)118 | Svensk

Skyddskåpa för slipning

Lägg skyddskåpan (7) på

elverktygets hållare tills

kodningen på skyddskåpan

hållaren. Tryck och håll inne

Tryck på skyddskåpan (7)

på spindelhalsen tills

skyddskåpan sitter korrekt

på elverktyget och vrid

skyddskåpan så att den

klickar fast hörbart.

Anpassa skyddskåpans (7)

position till arbetsstegets

upplåsningsspaken (1) uppåt och vrid skyddskåpan (7) till

u Ställ alltid in skyddskåpan (7) så att alla 3 röda axlar

på upplåsningsknappen (1) låser fast i motsvarande

spår i skyddskåpan (7) .

u Ställ in skyddskåpan (7) så att gnistor inte sprutas

u Skyddskåpan (7) får endast vridas medan

upplåsningsspaken (1) aktiveras! I annat fall får

elverktyget inte användas mer och måste överlämnas

Observera: koderingsaxlarna på skyddskåpan (7)

säkerställer att endast en skyddskåpa som passar till

elverktyget monteras.

Sugkåpa för slipning

För dammfri slipning av färg, lack och plast med koppskivor i

hårdmetall (10) kan du använda en sugkåpa (8). Sugkåpan

(8) är inte lämplig för bearbetning av metall.

Lämplig Bosch-dammsugare kan anslutas till sugkåpan (8).

Sugkåpan (8) monteras på samma sätt som skyddskåpan

(7). Borstkransen kan bytas ut.

Skyddskåpa vid kapning

u Använd alltid skyddskåpa vid kapning med bundna

u Vid kapning i sten bör en tillräckligt god

dammutsugning anordnas.

Skyddskåpan för kapning (6) monteras såsom skyddskåpan

Bortsugningskåpa för kapning med styrsläde

Bortsugningskåpan för frånskiljning med styrsläde(18)

monteras på samma sätt som skyddskåpan för slipning.

u Vid arbeten med gummisliptallriken (22) eller

koppborsten/solfjädersslipskivan monterar du alltid

Fäst handskyddet (20) med tilläggshandtaget (5).

u Använd endast elverktyget med tilläggshandtaget(5).

u Använd inte elverktyget om stödhandtaget är skadat.

Utför aldrig några ändringar på stödhandtaget.

Skruva fast tilläggshandtaget (5) till höger eller vänster på

drevhuvudet, beroende på arbetssättet.

Vibrationsdämpande stödhandtag

beroende på arbetssättet

till höger eller vänster om

Det vibrationsdämpande stödhandtaget möjliggör ett

vibrationsreducerat och därmed bekvämare arbete.

u Använd endast elverktyget med tilläggshandtaget(5).

u Utför aldrig några ändringar på stödhandtaget.

Använd aldrig ett stödhandtag som uppvisar skador.

u Dra stickproppen ur nätuttaget innan arbeten utförs

u Rör inte slip- och kapskivorna innan de svalnat.

Skivorna blir mycket heta vid arbetet.

Rengör slipspindeln (16) och alla delar som ska monteras.

För att spänna och lossa slipverktygen trycker du på

spindellåsknappen (2) för att arretera slipspindeln.

u Tryck ned spindellåsknappen endast när slipspindeln

står stilla. I annat fall kan elverktyget skadas.

Beakta slipverktygets mått. Håldiametern måste passa till

fästflänsen. Använd inga adaptrar eller reduceringsdelar.

Var vid användningen av diamant-kapningsskivor noga med

att vridriktningspilen på diamant-kapningsskivan och

elverktygets vridriktning (se vridriktningspilen på

kapslingen) stämmer överens.

Monteringens ordningsföljd framgår av grafiksidan.

För infästning av slip-/kapskivan skruvas spännmuttern(14)

upp. Dra sedan fast den med tvåstiftsnyckeln (se

„ Snabbspänningsmutter “, Sidan119).

u Kontrollera efter montering och före start av

slipverktyget att det monterats på rätt sätt och kan

rotera fritt. Kontrollera att slipverktyget inte berör

sprängskyddet eller andra delar.

I fästflänsen (9) har en plastdel (O-ring) satts

in runt centreringskragen. Om O-ringen

saknas eller är skadad, ska fästflänsen (9)

bytas ut innan fortsatt användning.

u Montera alltid handskyddet (20) vid arbeten med

solfjädersslipskivan.

u Montera alltid handskyddet(20) vid arbeten med

gummisliptallriken (22).

Monteringens ordningsföljd framgår av grafiksidan.

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsSvensk | 119

Skruva på rundmuttern (24) och dra åt denna med

Koppborste/skivborste

u Montera alltid handskyddet (20) vid arbeten med

solfjädersslipskivan.

Monteringens ordningsföljd framgår av grafiksidan.

Koppborsten/skivborsten skall gå att skruva så långt på

slipspindeln så att den ligger an fast mot slipspindelflänsen i

slutet av slipspindelgängningen. Spänn fast koppborsten/

skivborsten med en gaffelnyckel.

Snabbspänningsmutter

För enkelt byte av slipverktyg utan att använda ytterligare

verktyg kan du använda snabbspänningsmuttern (13)

istället för spännmuttern (14).

u Snabbspänningsmuttern (13) får endast användas för

slip- och kapskivor.

Använd endast en felfri, oskadad snabbspännmutter

Var vid påskruvningen uppmärksam på att

snabbspänningsmutterns (13) textförsedda sida inte

pekar mot slipskivan. Pilen skall vara riktad mot

Tryck på spindellåsknappen

(2) för att arretera

slipspindeln. För att dra åt

skruvar du slipskivan

En korrekt fäst och oskadad

snabbspänningsmutter kan

du lossa genom att vrida

den räfflade ringen moturs

för hand. Lossa aldrig en

snabbspänningsmutter

används kombinyckeln.

Sätt an kombinyckeln på

det sätt som visas på

Tillåtna slipverktyg

Du kan använda alla slipverktyg som anges i denna

Det tillåtna varvtalet [v/min] resp. periferihastighet [m/s]

hos de använda slipverktygen skall minst uppfylla kraven i

Beakta därför det tillåtna varvtalet resp.

periferihastigheten på slipverktygets etikett.

Vrid växellådshuvudet (se bildA)

u Dra stickproppen ur nätuttaget innan arbeten utförs

Du kan vrida växelhuvudet i steg om 90°. Då kan på-/av-

strömbrytaren placeras i en bättre hanteringsposition vid

speciella arbetsfall, t.ex. för vänsterhänta personer.

Skruva ut de 4 skruvarna helt och hållet. Sväng drevhuvudet

försiktigt och utan att ta av det från kapslingen till den nya

positionen. Dra åt de 4 skruvarna väl igen.

Dammet från material som t.ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Beröring

eller inandning av dammet kan orsaka allergiska reaktioner

och/eller andningsbesvär hos användaren eller personer

som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena,

speciellt då i förbindelse med tillsatsämnen för

träbehandling (kromat, träkonserveringsmedel). Endast

yrkesmän får bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämplig

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat

u Undvik dammanhopning på arbetsplatsen. Damm kan

u Beakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)120 | Svensk

elverktygets typskylt. Elverktyg märkta med 230V

kan även anslutas till 220V.

Vid drift av elverktyget med hjälp av mobila generatorer, som

inte har tillräckliga kraftreserver eller som inte har en lämplig

spänningsreglering med startströmsförstärkning kan

prestanda reduceras eller så kan det elverktyget bete sig

Kontrollera lämpligheten hos generatorn, framför allt vad

gäller nätspänning och frekvens.

För idrifttagning av elverktyget skjuter du strömbrytaren

För att arretera strömbrytaren (3) skjuter du ner

strömbrytaren (3) framåt och neråt tills den går i lås.

För att stänga av elverktyget släpper du strömbrytaren (3)

och om den är arreterad trycker du strömbrytaren (3) kort

bakåt och släpper den sedan.

u Kontrollera slipverktygen innan användningen.

Slipverktyget måste vara felfritt monterat och kunna

rotera fritt. Utför en testkörning på minst 1 minut

utan belastning. Använd inte slipverktyg som är

skadade, ojämna eller som vibrerar. Skadade

slipverktyg kan gå sönder och orsaka skador.

Skydd mot oavsiktlig återstart

Återstartskyddet hindrar elverktyget från att okontrollerat

starta efter ett strömavbrott.

För återstart ställ strömställaren (3) i frånkopplingsläge och

koppla på nytt på elverktyget.

Startströmsbegränsning

Den elektroniska startströmsbegränsaren begränsar

effekten vid inkoppling av elverktyget och därför kan en 16A

Anmärkning: När elverktyget kör igång med fullt varvtal

direkt vid start fungerar inte längre

startströmsbegränsningen. Elverktyget skall omgående

skickas till kundtjänst. Adresser, se avsnittet "Kundtjänst

och användningsrådgivning“.

Bakslagsfrånkoppling

(GWS 12-125 CI / GWS 13-125 CI / GWS 13-125 CIE /

GWS 19-150 CI / GWS 19-125 CIST)

Vid plötslig rekyl hos elverktyget, t.ex.

blockering vid kapning, avbryts strömtillförseln

till motorn elektroniskt.

För återstart ställ på-/av-strömbrytaren (3) i

frånkopplingsläge och koppla på nytt på elverktyget.

GWS 19-150 CI / GWS 19-125 CIST)

Konstantelektroniken håller varvtalet på tomgång och

belastningen nästan konstant och säkerställer en jämn

Inställning av varvtal

GWS 17-125 CIE / GWS 17-125 CIT / GWS 17-125 Inox /

Med reglaget för varvtalsförval (4) kan du välja det varvtal

som behövs även under användning. Uppgifterna i

nedanstående tabell är rekommenderade värden.

Material Användning Insatsverktyg Ställrattens läge

Metall Avlägsna färg Slipblad 2 − 3

Trä, metall Borsta, ta bort rost Koppborste, slippapper 3

Metall Kapa Kapskiva 6

Sten Kapa Diamantkapskiva och styrskenor

(kapning av sten är endast tillåtet

Angivna värden för varvtalsnivåerna är riktvärden.

u Det nominella varvtalet för tillbehöret måste vara

minst lika med den maximala hastigheten som är

märkt på elverktyget. Tillbehör som körs fortare än

deras märkvarvtal kan gå sönder och flyga isär.

u Dra stickproppen ur nätuttaget innan arbeten utförs

u Var försiktig vid spårning i bärande väggar. Se

avsnittet "Information om statiken".

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsSvensk | 121

u Spänn upp arbetsstycket, såvida det inte ligger säkert

på grund av sin egenvikt.

u Belasta inte elverktyget så mycket att det stannar.

u Om elverktyget använts under hög belastning, låt det

gå några minuter på tomgång för avkylning av

u Elverktyget får inte användas med ett kapbord.

u Rör inte slip- och kapskivorna innan de svalnat.

Skivorna blir mycket heta vid arbetet.

Med solfjäderslipskivan (tillbehör) kan också välvda ytor och

profiler bearbetas. Solfjädersslipskivor har en avsevärt

längre livslängd, lägre bullernivå och lägre sliptemperaturer

än konventionella slipskivor.

u Använd aldrig kapskivor för skrubbning.

Med en ställvinkel på 30° till 40° får du det bästa resultatet

vid skrubbning. Flytta elverktyget med måttfullt tryck fram

och tillbaka. Då blir materialet inte för varmt, missfärgas

inte, och det blir inga repor.

u Använd alltid skyddskåpa vid kapning med bundna

Arbeta med måttfull frammatning vid kapning, som är

anpassad till materialet. Utöva inget tryck på kapningsskivan

och förvrid och oscillera den inte.

Bromsa inte in den utgående kapningsskivan genom att

trycka emot på sidan.

Elverkyget måste alltid

föras med motrotation.

Annars föreligger risk för att

den trycks ut ur kapningen

okontrollerat. Vid kapning

av profiler och fyrkantsrör

är det bäst att sätta an där

diametern är som minst.

u Vid kapning i sten bör en tillräckligt god

dammutsugning anordnas.

u Bär dammskyddsmask.

u Elverkyget får endast användas för torrkapning/

För att kapa sten använder du helst en diamantslipskiva.

Vid användning av bortsugningskåpan för kapning med

styrsläde (18) så skall dammsugaren för bortsugning av

stendamm vara tillåten. Bosch har lämpliga dammsugare i

Sätt på elverktyget och sätt

det med den främre delen

arbetsstycket. Skjut

elverktyget med jämna drag

som är anpassade efter

Vid kapning av speciellt

hårda material, t.ex.

speciellt hård betong med

hög kiselhalt så kan diamant-kapningsskivan överhettas och

därmed skadas. En gnistkrans som går runt

diamantkapningsskivan indikerar detta.

Avbryt i detta fall kapningen och låt diamantkapningsskivan

gå en kort tid på högsta varvtal på tomgång för att kyla den.

Om avverkningsgraden avtar märkbart och en gnistbildning

syns runtom så är det ett tecken på att diamant-

kapningsskivan blivit slö. Du kan slipa den igen genom att

göra korta snitt i ett abrasivt material, t.ex. kalksandsten.

Information om statiken

Spår i bärande väggar är underkastade normen DIN1053

del 1 eller nationellt specifika bestämmelser. Dessa

föreskrifter skall iakttas. Rådgör innan arbetet med

ansvariga statiker, arkitekter eller den ansvariga

Underhåll och service

Underhåll och rengöring

u Dra stickproppen ur nätuttaget innan arbeten utförs

u Håll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

u Vid extrema användningsförhållanden bör du om

möjligt alltid använda en bortsugningsanläggning.

Renblås ventilationsöppningarna ofta och förkoppla

en jordfelsbrytare (PRCD). Vid bearbetning av metall

kan damm samlas i elverktygets inre. Elverktygets

skyddsisolering kan försämras.

Lagra och hantera tillbehöret med omsorg.

Om nätsladden för bibehållande av verktygets säkerhet

måste bytas ut, ska byte ske hos Bosch eller en auktoriserad

serviceverkstad för Bosch elverktyg.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Explosionsritningar

och informationer om reservdelar hittar du också under:

Boschs applikationsrådgivnings-team hjälper dig gärna med

frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10‑siffriga produktnumret som finns på produktens typskylt.

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)122 | Norsk

Du hittar fler kontaktuppgifter till service här:

www.bosch-pt.com/serviceaddresses

Elverktyg, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Släng inte elverktyg bland hushållsavfallet!

Endast för EU‑länder:

Enligt det europeiska direktivet 2012/19/EU om förbrukade

elektriska och elektroniska apparater och dess omsättning i

nationell rätt måste obrukbara elverktyg omhändertas

separat och på ett miljövänligt sätt lämnas in för återvinning.

maksimal hastighet uten belastning i ett minutt.

u Hvis kappeskiven blokkeres eller du av en eller annen

arbeidsemnet på begge sider av kappeskiven.

med lamellslipeskiven (20).

EU-konformitetsförklaring

Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i

alla gällande bestämmelser i de nedan angivna direktiven och förordningar-

nas och att de stämmer överens med följande normer.

Teknisk dokumentation: *
