MODE D'EMPLOI GWS 9125 Professional BOSCH

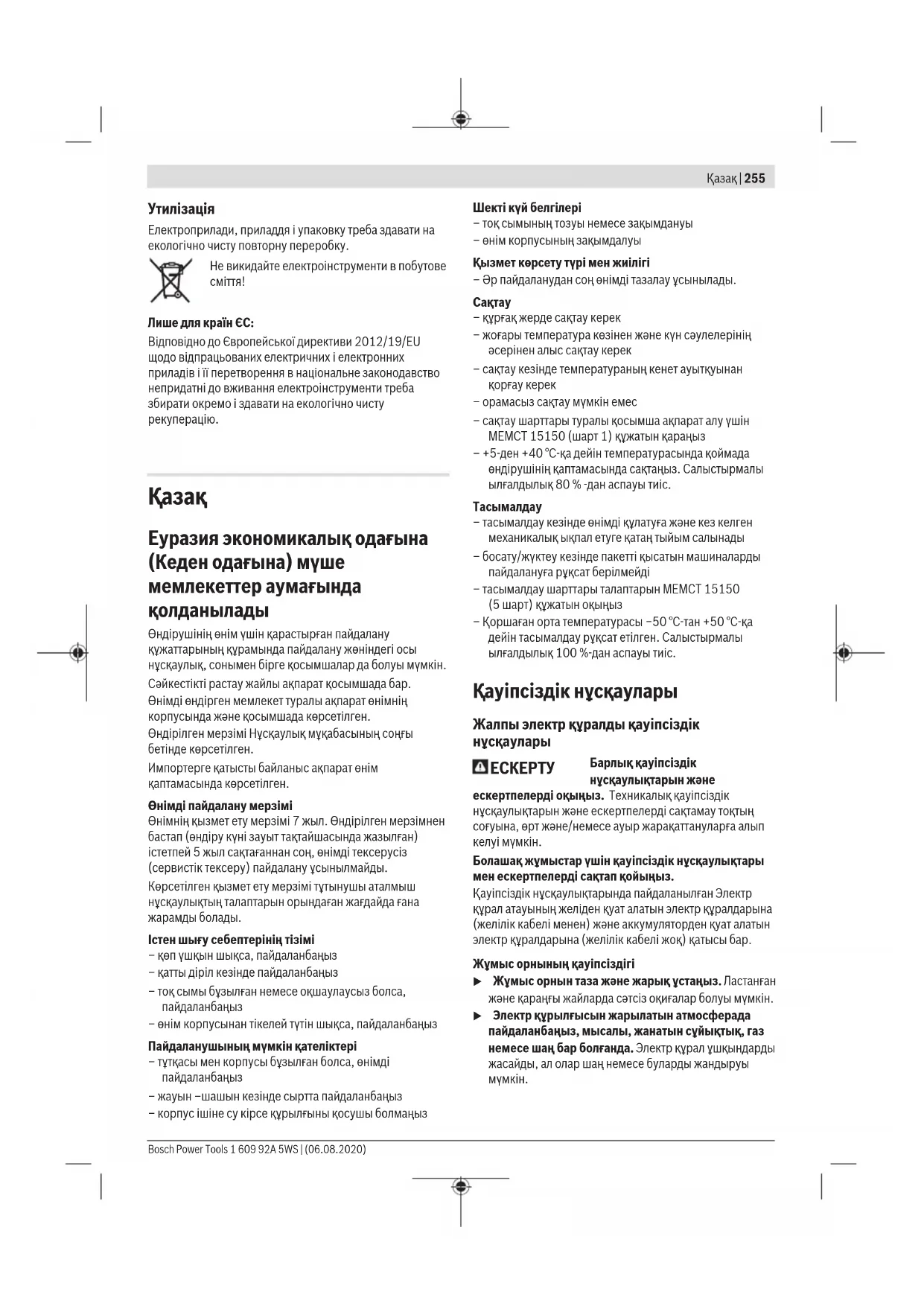

kk Пайдалану нұсқаулығының

Еуразия экономикалық одағына

(Кеден одағына) мүше

мемлекеттер аумағында

Өндірушінің өнім үшін қарастырған пайдалану

құжаттарының құрамында пайдалану жөніндегі осы

нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сəйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің

корпусында жəне қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы

бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім

қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7жыл. Өндірілген мерзімнен

бастап (өндіру күні зауыт тақтайшасында жазылған)

істетпей 5жыл сақтағаннан соң, өнімді тексерусіз

(сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш

нұсқаулықтың талаптарын орындаған жағдайда ғана

Iстен шығу себептерінің тізімі

– қөп үшқын шықса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаңыз

– тоқ сымы бұзылған немесе оқшаулаусыз болса,

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

Пайдаланушының мүмкін қателіктері

– тұтқасы мен корпусы бұзылған болса, өнімді

– жауын –шашын кезінде сыртта пайдаланбаңыз

– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

– тоқ сымының тозуы немесе зақымдануы

– өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жиілігі

– Әр пайдаланудан соң өнімді тазалау ұсынылады.

– құрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің

әсерінен алыс сақтау керек

– сақтау кезінде температураның кенет ауытқуынан

– орамасыз сақтау мүмкін емес

– сақтау шарттары туралы қосымша ақпарат алу үшін

МЕМСТ15150 (шарт1) құжатын қараңыз

– +5-ден +40°C-қа дейін температурасында қоймада

өндірушінің қаптамасында сақтаңыз. Салыстырмалы

ылғалдылық 80% -дан аспауы тиіс.

– тасымалдау кезінде өнімді құлатуға және кез келген

механикалық ықпал етуге қатаң тыйым салынады

– босату/жүктеу кезінде пакетті қысатын машиналарды

пайдалануға рұқсат берілмейді

– тасымалдау шарттары талаптарын МЕМСТ15150

(5шарт) құжатын оқыңыз

– Қоршаған орта температурасы −50°С-тан +50°С-қа

дейін тасымалдау рұқсат етілген. Салыстырмалы

ылғалдылық 100%-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Жалпы электр құралды қауіпсіздік

ескертпелерді оқыңыз. Техникалық қауіпсіздік

нұсқаулықтарын және ескертпелерді сақтамау тоқтың

соғуына, өрт және/немесе ауыр жарақаттануларға алып

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары

мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр

құрал атауының желіден қуат алатын электр құралдарына

(желілік кабелі менен) және аккумуляторден қуат алатын

электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жұмыс орнының қауіпсіздігі u Жұмыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқиғалар болуы мүмкін. u Электр құрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сұйықтық, газ

немесе шаң бар болғанда. Электр құрал ұшқындарды

жасайды, ал олар шаң немесе буларды жандыруы

мүмкін. Bosch Power Tools 1 609 92A 5WS | (06.08.2020)256 | Қазақ

u Балалар мен бақылаушыларды электр құралынан

алыс ұстаңыз. Алданулар бақылау жоғалуына алып

u Жабдық тұрмыстық жағдайларда, коммерциялық

аймақтарда және қоғамдық жерлерде, зиянды және

қауіпті өндірістік факторлар жоқ кіші электр тұтынуы

бар өндірістік аймақтарында жұмыс істеу үшін

u Электр айырлары розеткаға сай боулы тиіс.

Айырды ешқашан ешқандай тәрізде өзгертпеңіз.

Жерге косылған электр құралдарымен адаптер

айырларын пайдаланбаңыз. Өзгертілмеген айырлар

мен сәйкес розеткалар электр тұйықталуының қауіпін

u Құбырлар, радиаторлар, плиталар мен суытқыштар

сияқты жерге қосылған беттерге тимеңіз. Денеңіз

жерге қосылған болса жоғары тоқ соғу қауіпі пайда

u Электр құралдарды жаңбырда немесе ылғалды

қоршауда пайдаланбаңыз. Электр құралына кірген

су тоқ соғу қауіпін жоғарылатады.

u Кабельді тиісті болмаған ретте пайдаланбаңыз.

Кабельді электр құралын тасу, көтеру немесе

тоқтан шығару үшін пайдаланбаңыз. Кабельді

ыстықтық, май, өткір қырлар және жылжымалы

бөлшектерден алыс ұстамаңыз. Зақымдалған

немесе бытысып кеткен кабель тоқ соғу қауіпін

u Электр құралын сыртта пайдаланғанда сыртқы

жайлар үшін сай кабельді пайдаланыңыз. Сыртта

пайдалануға жарамды кабельді пайдалану тоқ соғу

u Егер электр құралын ылғалды жерде пайдалану

керек болса, онда қорғайтын өшіру құрылғысы

(RCD) арқылы қорғалған тоқ желісін

пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін

u Электр құралды пайдалануда абай болыңыз,

жұмысыңызды бақылаңыз және парасатты

пайдаланыңыз. Электр құралды шаршаған кезде

немесе есірткі, алкоголь немесе дәрі әсер еткен

кезде пайдаланбаңыз. Электр құралын пайдалану

кезінде аңсыздық ауыр жеке жарақаттануға алып келуі

u Жеке қорғайтын жабдықтарды пайдаланыңыз.

Әрдайым көз қорғанысын тағыңыз. Шаң маскасы,

сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе

есту қорғаныштары сияқты қорғағыш жабдықтары

тиісті жағдайларда қолданып жеке жарақаттануларды

u Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне

және/немесе батареялар жинағына қосудан

алдын, құралды көтеру немесе тасудан алдын

өшіргіш өшік күйде болуына көз жеткізіңіз. Электр

құралын саусақты өшіргішке қойып тасу немесе

қосқышы қосулы электр құралын тоққа қосу сәтсіз

оқиғаға алып келуі мүмкін.

u Электр құралын қосудан алдын келген реттеу

сынасын немесе кілтті алып қойыңыз. Электр

құралының айналатын бөлігінде қалған кілт немесе

сына жеке жарақаттануға алып келуі мүмкін.

u Көп күш істетпеңіз. Әрдайым тиісті таяныш пен тең

салмақытылқты сақтаңыз. Бұл күтілмеген

жағдайларда электр құралдың бақылануын сақтайды.

u Тиісті киім киіңіз. Бос киім мен әшекейлерді

киймеңіз. Шашыңызды, киімді және қолғапты

жылжымалы бөлшектерден алыс ұстаңыз. Бос

киімдер, әшекейлер немесе ұзын шаш жылжымалы

бөлшектерге тартылып қалуы мүмкін.

u Егер шаң шығарып жинау жабдықтарына қосу

құрылғылары берліген болса, онда олар қосулы

болуына және тиісті ретте қолдануына көз

жеткізіңіз. Шаң жинауды пайдалану шаңға

байланысты зияндарды кемейтеді.

u НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың

толықтай не жекелей тоқтатылуы немесе

энергиямен жабдықтауды басқару тізбегінің

ақаулануы салдарынан электр құралының

жұмысында кідіріс пайда болған жағдайда,

бұғатталмағандығына көз жеткізіп (болған

жағдайда) барып, ажыратқышты Выкл. (Өшіру)

қалпына келтіріңіз. Желілік ашаны розеткадан

шығарыңыз немесе алып – салмалы

аккумуляторды ажыратыңыз. Осы әрекет арқылы

бақыланбайтын қайта іске қосылудың алдын аласыз.

u Аталмыш пайдалану жөніндегі нұсқаулыққа сәйкес

білікті қызметкерлер құрамына электр құралын реттеу,

монтаждау, қолданысқа енгізу және оған қызмет

көрсету әрекеттерімен таныс тұлғалар жатады.

u Электр құралымен жұмыс істеуге 18 жасқа толған,

техникалық сипаттаманы, пайдалану жөніндегі

нұсқаулықты және қауіпсіздік ережелерін оқып

шыққан тұлғаларға рұқсат етіледі.

u Дене, сезім немесе ақыл-ой қабілеттері шектеулі

немесе тәжірибесі мен білімі жеткіліксіз адамдар

олардың қауіпсіздігі үшін жауапты тұлғаның

бақылауында болмаса немесе электр құралын

пайдалану бойынша нұсқау алмаған болса, бұйымды

Электр құралдарын пайдалану және күту

u Құралды аса көп жүктемеңіз. Жұмысыңыз үшін

жарамды электр құралын пайдаланыңыз.

Жарамды электр құралымен керекті жұмыс аймағында

дұрыс әрі сенімді жұмыс істейсіз.

u Ажыратқышы дұрыс емес электр құралын

пайдаланбаңыз. Қосуға немесе өшіруге болмайтын

электр құралы қауіпті болып, оны жөндеу қажет

u Жабдықтарды реттеу, бөлшектерін алмастыру

немесе құралды алып қоюдан алдын айырды

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsҚазақ | 257

розеткадан шығарыңыз және/немесе

аккумуляторды алып тастаңыз. Бұл сақтық әрекеті

электр құралдың байқаусыз қосылуына жол бермейді.

u Пайдаланылмайтын электр құралдарды балалар

қолы жетпейтін жайға қойыңыз. Осыларды

білмейтін немесе осы ескертпелерді оқымаған

адамдарға бұл құралды пайдалануға жол

бермеңіз. Тәжірібесіз адамдар қолында электр

құралдары қауіпті болады.

u Электр құралдарын ұқыпты күтіңіз. Қозғалмалы

бөлшектердің кедергісіз істеуіне және кептеліп

қалмауына, бөлшектердің ақаусыз немесе

зақымдалмаған болуына, электр құралының

зақымдалмағанына көз жеткізіңіз. Зақымдалған

бөлшектері бар құралды пайдаланудан алдын

жөндеңіз. Электр құралдарының дұрыс күтілмеуі

жазатайым оқиғаларға себеп болып жатады.

u Кескіш аспаптарды өткір және таза күйде

сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір

кескіш аспаптар аз кептеліп, кесілетін бетке оңай

u Электр құралын, жабдықтарды, алмалы-салмалы

аспаптарды және т.б. осы нұсқауларға сай

пайдаланыңыз. Сонымен жұмыс шарттарымен

орындайтын әрекеттерге назар аударыңыз. Электр

құралдарын арналмаған жұмыстарда пайдалану

u Электр құралына маманды жөндеуші тек бірдей

қосалқы бөлшектермен қызмет көрсетуі керек. Бұл

электр құралының қауіпсіздігін сақталуын қамтамасыз

Бұрыштық тегістеу машиналарын пайдалану

кезіндегі қауіпсіздік техникасы

Майдалау, ажарлау, сым қылшықпен тазалау немесе

абразивті кесу әдістері үшін қауіпсіздік нұсқаулары

u Бұл электр құралы майдалағыш, ажарлағыш,

сымдық қылшық немесе кескіш аспап ретінде

пайдалануға арналған. Осы электр құралының

жинағындағы ескертулерді, нұсқауларды,

суреттерді және сипаттамаларды оқыңыз. Барлық

техникалық қауіпсіздік нұсқаулықтарын орындамау

тоқтың соғуына, өрт және/немесе ауыр

жарақаттануларға алып келуі мүмкін.

u Жылтырату сияқты әрекеттерге осы электр құралы

арналмаған. Электр құралына арналмаған әрекеттер

зиян, қауіп келтіріп жеке жарақаттануға алып келуі

u Аспап өндірушімен жасалмаған немесе ұсынбаған

керек-жарақтарды пайдаланбаңыз. Керек-жарақ

электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу

қамтамасыз етілмейді.

u Жұмыс құралы айналымдарының ұйғарынды саны

электр·құралында·көрсетілген максималды

айналымдар санына ·тең·болуы·керек. Есептелген

жылдамдығынан тезірек істеп тұрған керек-жарақтар

сынуы, ұшып кетуі мүмкін.

u Пайдаланатын жұмыс құралының

сыртқы·диаметрі мен·қалыңдығы

электр·құралының·өлшемдеріне сай·болуы·керек.

Дұрыс таңдалмаған керек – жарақтар

дұрыс·қорғалмауы жəне·бақылаудан шығуы мүмкін.

u Керек-жарақтардың бұрандалы қосқышы

майдалағыш шпинделінің бұрандасына сай болуы

керек. Фланецпен орнатылған керек-жарақтар

үшін олардың орта тесігі фланецтің орнату

диаметріне сай болуы керек. Электр құралының

орнату аспаптарына сай болмаған керек-жарақтар

теңгерімнен шығып, қатты тербеліп, бақылауды

u Зақымдалған керек-жарақтарды пайдаланбаңыз.

Әр пайдаланудан алдын абразивті дөңгелек сияқты

керек-жарақтарды сынық пен жарықтарға, етек

дискіні жарықтарға, тозу немесе

артықшылықтарына, сым қылшақты бос немесе

сынған сымдарға тексеріңіз. Егер электр құралы

немесе керек-жарақтар түсіп кетсе, оның

зақымдалмағанын тексеріңіз, қажет болса

зақымдалмаған керек-жарақтарды орнатыңыз.

Керек-жарақтарды тексеріп орнатудан соң, өзіңізді

және басқа адамдарды айналып тұрған керек-

жарақтар аймағынан алыстатып, электр құралын

максималды жүктеусіз жылдамдықпен бір минут

айналдырыңыз. Зақымдалған керек-жарақтар әдетте

сынақ уақытында сынады.

u Жеке·қорғаныс құралдарын (қауіпсіздік

көзілдірігін, қорғаныс қалқаны, бас киім және т.б.)

пайдаланыңыз. Пайдалануға байланысты

қорғағыш масканы, қауіпсіздік көзілдіріктерін

қолданыңыз. Керек болғанда, шаң маскасын,

құлақ қорғағыштарын, қолғап және кіші абразивті

бөлшектерді немесе дайындама бөлшектерін ұстай

алатын шеберхана алжапқышын пайдаланыңыз.

Түрлі·жұмыстар барысында пайда болатын

ұшатын·бөтен бөлшектерден·қорғайтын қауіпсіздік

көзілдірігін пайдаланыңыз. Шаң маскасы немесе

респиратор ұсақ бөлшектерден, шаңнан қорғауы

керек. Ұзақ шулар есту·қабілетін жоғалтуға әкелуі

u Бөтен ·адамдардың жұмыс·аймағынан·қауіпсіз

аймақта болуын қамтамасыз етіңіз. Жұмыс

аймағына кіретін кез келген адам жеке қорғағыш

жабдықтарды киюі керек. Дайындама бөлшектері

немесе сынған керек-жарақтар ұшып, әрекет

аймағынан тыс жайда жақарат тигізуі мүмкін.

u Кесетін керек-жарақтан жасырын сымдар немесе

өз сымына тиюі мүмкін әрекеттерді жасаған кезде

электр құрылы оқшауланған ұстау жайынан

ұстаңыз. Егер кесуші аспап істеп тұрған сымға тисе

электр құралының метал бөлшектерін істетіп

пайдаланушыны тоқ соғуы мүмкін.

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)258 | Қазақ

u Кабельді айналып тұрған аспаптардан алыс

ұстаңыз. Бақылауды жоғалтсаңыз, кабель кесіліп

немесе тартылып кетіп, қолыңыз айналып тұрған

аспапқа тартылуы мүмкін.

u Айналып тұрған аспап толық тоқтағанша электр

құралын қоймаңыз. Айналып тұрған керек-жарақтар

бетке тиіп, электр құралы бақылаудан шығуы мүмкін.

u Электр құралын қасыңызда көтеріп тұрғанда

қоспаңыз. Айналып тұрған аспаптарға кездейсоқ тию

киіміңізді ұстап, аспапты денеңізге жақын апаруы

u Электр·құралының·желдету·саңылауларын жиі

тазартыңыз. Қозғалтқыш желдеткіші шаңды корпус

ішінде тартып, ұнтақталған металдың көп жиналуы

электрленуге алып келі мүмкін.

u Электр құралын жанатын материалдарға жақын

пайдаланбаңыз. Ұшқындар·осы·материалдарды

u Суытқыш сұйықтықты қажет ететін жұмыс

құралын ·пайдаланбаңыз. Су·немесе·басқа·да

суытқыш сұйықтықты пайдалану

электр·тоғының·соғуына·алып·келуі·мүмкін.

Қайтарым мен тиісті ескертпелер

Қайтарым бұл соғылған немесе ұсталған айналып тұрған

дөңгелек, етек диск, қылшақ немесе басқа керек-жараққа

болатын реакция. Соғу немесе ұстау айналып тұрған

аспаптың құлап кетуіне және электр құралының

бақылаусыз айналуына, қарсы бағытта айналуына алып

Мысалы, егер абразивті дөңгелек дайындама арқылы

соғылса, соғу жеріне кіретін дөңгелектің шеті материал

бетіне кіріп, дөңгелектің көтерілуіне немесе атылып

кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша

немесе одан әрі ұшуы мүмкін, бұл дөңгелек әрекетінің

бағытына байланысты. Абразивті дөңгелектер осы

жағдайда сынып кетуі де мүмкін.

Қайтарым электр құралын қате пайдаланудан және/

немесе қате пайдалану әдістерінің немесе шарттарының

салдарынан болатын жарақаттардың алды алады.

u Электр·құралын·мықтап ұстаңыз,

денеңіз·бен·қолыңыз кері соққыға

қарсылық·көрсете·алатын·күйде·ұстаңыз.·

Әрдайым қосымша тұтқадан ұстаңыз, бар болса,

осылай іске қосу кезінде қайтарым немесе айналу

кезінде максималды бақылау болады.

Пайдаланушы айналу реакциялары мен қайтарыс

күштерін алдын ала көруі мүмкін.

u Қолыңызды ешқашан айналып тұрған аспапқа

жақындатпаңыз. Аспап қолыңызға қайтарым жасауы

u Денеңізді электр құрал қайтарымда жылжитын

аймақта орналастырмаңыз. Қайтарым құралды

қысылу кезінде дөңгелек айналуына қарсы бағытта

u Бұрыштарды, өткір шеттерді өңдегенде аса сақ

болыңыз. Аспапты соқпаңыз немесе қыспаңыз.

Бұрыштар, өткір шеттер немесе сырғу айналып тұрған

аспаптарды қысып, бақылаудың жоғалтуына немесе

қайтарымға алып келуі мүмкін.

u Аралау шынжырын, ағаш кесетін жүзді немесе

тісті ара жүзін орнатпаңыз. Мұндай·жұмыс

құралдары кері соққыға немесе электр құралын

бақылауды жоғалтуға·алып·келеді.

Майдалану мен абразивті кесуге арналған қауіпсіздік

u Тек электр құралыңыз үшін ұсынылған дөңгелек

түрлерін және таңдалған дөңгелек үшін құрылған

қорғағышты пайдаланыңыз. Осы электр құралына

арналмаған дөңгелектер дұрыс қорғалмай, қауіпті

u Ортада қысылған дөңгелектің майдалайтын беті

қорғағыштың астында орнатылуы керек. Дұрыс

орнатылмаған қорғағыш, деңгейден шығып тұрған

дөңгелек жақсы қорғалуы керек емес.

u Қорғағыш электр құралына қатты орнатылып

максималды қауіпсіздік үшін орналасуы қажет,

осылай дөңгелектің минималды көлемі

пайдаланушыға қарап тұрады. Қорғағыш

пайдаланушыны сынған дөңгелек бөлшектерінен,

дөңгелекке кездейсоқ тиюден және киімдерді

жандыруы мүмкін ұшқындардан қорғайды.

u Дөңгелектерді тек ұсынылған пайдалану түрлеріне

сай қолдануы керек. Мысал: кесуші дөңгелек

шетімен майдаламаңыз. Кесуші·дөңгелектер

материалды шетімен кесуге

арналған,·Дөңгелектерге·әсер ететін бүйірлік күштер

ықпалынан олар сынуы мүмкін.

u Таңдалған дөңгелек үшін әрдайым дұрыс

өлшемдегі және пішіндегі зақымдалмаған

фланецтерді пйдаланыңыз. Дұрыс·таңдалған

ернемектер тегістеу дөңгелегінің тірегі болады және

оның·сыну қаупінің алдын·алады. Кесуші

дөңгелектердің фланецтері майдалау дөңгелегі

фланецтерінен басқа болуы мүмкін.

u Үлкенірек электр құралдарының тозған

дөңгелектерін пайдаланбаңыз. Үлкен электр

құралдарына арналған дөңгелектер кішірек аспаптың

жоғарырақ жылдамдығына арналмаған болып,

Абразивті кесуге арналған қосымша қауіпсіздік

u Кесуші дөңгелекті "қыспаңыз" немесе оны қатты

баспаңыз. Кесікті тереңдетуге әрекет жасамаңыз.

Дөңгелекке·қатты·басу·жүктемені·жəне·дөңгелекті·кес

ікте·бұрауға·немесе·байланыстыруға·сезімтал·болуын

немесе·дөңгелек·сынуының·ықтималдығын·арттырад

u Денеңізді айналдырылған дөңгелектің бір

сызыққа немесе артына орналастырмаңыз.

Дөңгелек денеңізден ары жылжыса, ықтимал

қайтарым айналып тұрған дөңгелек пен электр

құралын денеңізге тікелей жылжытуы мүмкін.

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsҚазақ | 259

u Дөңгелек қысылса немесе кез келген себептен

кесуді тоқтатса, электр құралын өшіріп, дөңгелек

толығымен тоқтағанша электр құралына тимеңіз.

Дөңгелек істеп тұрғанда кесу дөңгелегін алып

қоюға әрекет жасамаңыз, әйтпесе қайтарым пайда

болады. Дөңгелек қысылуының себебін жою үшін

себебін іздеп дұрыстаңыз.

u Құрал дайындамада тұрғанда электр құралын

қайта қоспаңыз. Кесуді бастамас бұрын,

алдымен·дөңгелекті·толық·айналым санына

жеткізіп алыңыз. Әйтпесе, кескіш диск тұтылып,

дайындамадан көтеріліп кетуі немесе·қері соққыға

u Тірек панельдері немесе кез келген тым үлкен

дайындама дөңгелек қысылуы мен қайтарымның

алдын алу үшін. Үлкен дайындамалар өз

ауырлығынан иілуі мүмкін. Дайындама·кесу

сызығына·жақын·жəне·дөңгелектің·екі жағынан·да

u Бар қабырғаларда кіші кесікті немесе басқа

көрінбейтін аймақтарда орындауда абайлаңыз.

Шығып тұрған дөңгелек газ немесе су құбырларын,

электр сымдарды немесе нысандарды кесуі мүмкін, ал

бұл қайтарымға алып келуі мүмкін.

Ажарлау әрекеттері үшін қауіпсіздік нұсқаулары

u Тым үлкен ажарлау диск қағазын пайдаланбаңыз.

Ажарлау қағазын таңдау кезінде өндіруші

ұсыныстарын орындаңыз. Ажарлау құралы

арналған тым үлкен ажарлау қағазы жыртылу қауіпі

пайда болып, бұл қысылуға, дисктің жарылуына

немесе қайтарымға алып келуі мүмкін.

Сым қылшықпен тазалау әрекеттері үшін қауіпсіздік

u Қылшықтың қарапайым әрекет етуі кезінде де

қылшықтардың шашырайтындығын ескеріңіз.

Қылшықты қатты басып, сымға күш түсірмеңіз.

Сым қылшықтары жұқа киімге және/немесе теріге

u Егер сым қылшықпен тазалау үшін қорғағыш

ұсынылған болса, қорғағыш сым дөңгелек немесе

қылшаққа тимеуі тиіс. Сым дөңгелек немесе

қылшықтың диаметрі жұмыс жүктемесіне немесе

центрифугалық күштер себебінен үлкеюі мүмкін.

Қосымша қауіпсіздік нұсқаулықтары

Қорғаныш көзілдірікті кийіңіз.

u Қажетті іздеу құралдарын пайдаланып

жасырылған сымдарды табыңыз немесе жауапты

жергілікті ұйым өкілдерін шақырыңыз. Электр

сымдарына тию өрт немесе тоқ соғуына алып келуі

мүмкін. Газ құбырын зақымдау жарылысқа алып келуі

мүмкін. Су құбырын зақымдау материалдық зиянға

немесе тоқ соғуына алып келуі мүмкін.

u Тегістеу және кесу дискілеріне суығанша тимеңіз.

Шеңберлер жұмыс кезінде қызады.

u Қуат өшсе, мысалы, желіде қуат жоқ болып қалса

немесе ашаны розеткадан суырғанда сөндіргіш

бекіткішін алыңыз және өшірулі күйіне

орнатыңыз. Бұл арқылы кездейсоқ қосылу болмайды.

u Дайындаманы бекітіңіз. Қысу құралына немесе

қысқышқа орнатылған дайындама қолыңызбен

салыстырғанда, берік ұсталады.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын

және ескертпелерді оқыңыз. Техникалық

қауіпсіздік нұсқаулықтарын және

ескертпелерді сақтамау тоқтың соғуына, өрт

және/немесе ауыр жарақаттануларға алып

Пайдалану нұсқаулығының алғы бөлігінің суреттерін

Тағайындалу бойынша қолдану

Электр құралы суды пайдаланбай металдан және тастан

жасалған материалдарды кесуге, сыдырып алуға және

қылшақпен өңдеуге, сондай-ақ алмас бұрғылау

коронкаларымен тастан жасалған материалдарды

бұрғылауға арналған.

Байланысты абразивтер көмегімен кесу үшін кесуге

арналған арнайы қорғағыш қаптаманы пайдалану керек.

Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз

Арнайы тегістеу құралдарымен тіркесімде электр

құралды егеуқұм қағазымен тегістеу үшін пайдалануға

Электр құралын бетонды ажарлау үшін пайдалануға

Көрсетілген құрамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар

беттегі электр құралының сипаттамасына сай.

Қорғаныш қаптамаға арналған құлыптан босату

Шпиндельді бұғаттау түймесі

Айналу жылдамдығын алдын ала таңдау реттегіш

Қосымша тұтқа (беті оқшауланған)

Кесуге арналған қорғаныш қаптама

Ажарлауға арналған қорғаныш қаптама

Ажарлауға арналған сорғыш қаптама

Тығыздауыш сақинасы бар тірек фланеці

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)260 | Қазақ

Қатты металды табақты диск

Қысқыш гайканың екі саңылаулы кілті

Тұтқа (беті оқшауланған)

Бағыттауыштары бар кесуге арналған қорғаныш

Тостаған тәрізді қылшақ

Резеңке ажарлау тәрелкесі

Алмасты бұрғылау коронкасы

Бейнеленген немесе сипатталған жабдықтар стандартты

жеткізу көлемімен қамтылмайды. Толық жабдықтарды

біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Номиналды тұтынылатын

Вт 900 900 1100 1150 1200

Шығыс қуат Вт 530 530 740 530 640

Номиналды айналу жиілігі мин

11500 11500 11500 11500 11500

Айналу жиілігін реттеу

Тұрақты электроника – – – ● ●

Қайта іске қосылудан

Кері соққы кезіндегі

Салмағы EPTA-Procedure 01:2014 құжатына сай

– Стандартты қосымша

Мәліметтер [U] 230В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бұл мәліметтерді өзгертуі

Бұрыштық тегістеу машинасы GWS 13-125CI 13-125CIE 15-125CIE 15-125Inox

3601G9E0.. 3601G9F0.. 3601G960.. 3601G9X0..

Номиналды тұтынылатын қуат Вт 1300 1300 1500 1500

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsҚазақ | 261

Бұрыштық тегістеу машинасы GWS 13-125CI 13-125CIE 15-125CIE 15-125Inox

Шығыс қуат Вт 700 700 820 820

Номиналды айналу жиілігі мин

11500 11500 11500 7500

Айналу жиілігін реттеу диапазоны мин

– 2800–11500 2800–11500 2200–7500

Ажарлағыш дискінің макс. диаметрі мм 125 125 125 125

Ажарлау шпинделінің ирек оймасы M 14 M 14 M 14 M 14

Шпиндель ирек оймасының макс.

мм 22,2 22,2 22,2 22,2

Айналу жиілігін алдын ала таңдау – ● ● ●

Тұрақты электроника ● ● ● ●

Қайта іске қосылудан қорғаныс ● ● ● ●

Іске қосу тогының шектеулері ● ● ● ●

Кері соққы кезіндегі өшіру жүйесі ● ● ● ●

Салмағы EPTA-Procedure 01:2014 құжатына сай

– Дірілді басқыш қосымша тұтқасы

– Стандартты қосымша тұтқасы бар кг 2,2 2,2 2,3 2,3

Мәліметтер [U] 230В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бұл мәліметтерді өзгертуі мүмкін.

Номиналды тұтынылатын

Вт 1700 1700 1700 1700 1700

Шығыс қуат Вт 1010 1010 1010 1010 1010

Номиналды айналу жиілігі мин

11500 11500 9300 9300 7500

Айналу жиілігін реттеу

Ажарлағыш дискінің макс.

мм 125 125 125 150 125

Ажарлау шпинделінің ирек

Тұрақты электроника ● ● ● ● ●

Қайта іске қосылудан

Кері соққы кезіндегі өшіру

Салмағы EPTA-Procedure 01:2014 құжатына сай

– Дірілді басқыш қосымша

кг 2,4 2,4 2,4 2,5 2,4

– Стандартты қосымша

/ II / II / II / II / II

Мәліметтер [U] 230В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бұл мәліметтерді өзгертуі мүмкін.

Бұрыштық тегістеу машинасы GWS 19-125CI 19-125CIE 19-150CI 19-125CIST

3601G9N0.. 3601G9P0.. 3601G9R0.. 3601G9S0..

Номиналды тұтынылатын қуат Вт 1900 1900 1900 1900

Шығыс қуат Вт 1220 1220 1220 1220

Номиналды айналу жиілігі мин

11500 11500 9700 7800

Айналу жиілігін реттеу диапазоны мин

Ажарлағыш дискінің макс. диаметрі мм 125 125 150 125

Ажарлау шпинделінің ирек оймасы M 14 M 14 M 14 M 14

Шпиндель ирек оймасының макс.

мм 22,2 22,2 22,2 22,2

Айналу жиілігін алдын ала таңдау – ● – –

Тұрақты электроника ● ● ● ●

Қайта іске қосылудан қорғаныс ● ● ● ●

Іске қосу тогының шектеулері ● ● ● ●

Кері соққы кезіндегі өшіру жүйесі ● ● ● ●

Салмағы EPTA-Procedure 01:2014 құжатына сай

– Дірілді басқыш қосымша тұтқасы

– Стандартты қосымша тұтқасы бар кг 2,3 2,3 2,4 2,3

Мәліметтер [U] 230В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бұл мәліметтерді өзгертуі мүмкін.

Шуыл және дірілдеу туралы ақпарат

GWS 9-115 9-125 11-125 12-125CI 12-125CI

3601G9B0.. 3601G9C0.. 3601G9D0.. 3601G9306. 3601G930G.

EN60745-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады

Дыбыстық қысым деңгейі

Дыбыстық қуат деңгейі

Жалпы діріл мәндері a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі,EN60745-2-3 бойынша есептелген:

Ажарлағыш дискінің көмегімен ажарлау:

3601G9E0.. 3601G9F0.. 3601G960.. 3601G9X0..

EN60745-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады

Дыбыстық қысым деңгейі

Дыбыстық қуат деңгейі

Құлақ қорғанысын тағыңыз!

Жалпы діріл мәндері a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі,EN60745-2-3 бойынша есептелген:

Ажарлағыш дискінің көмегімен ажарлау:

3601G9G0.. 3601G9H0.. 3601G9J0.. 3601G9K0.. 3601G9M0..

EN60745-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады

Дыбыстық қысым деңгейі

Дыбыстық қуат деңгейі

Жалпы діріл мәндері a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі,EN60745-2-3 бойынша есептелген:

Ажарлағыш дискінің көмегімен ажарлау:

3601G9N0.. 3601G9P0.. 3601G9R0.. 3601G9S0..

EN60745-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады

Дыбыстық қысым деңгейі

Дыбыстық қуат деңгейі

Құлақ қорғанысын тағыңыз!

Жалпы діріл мәндері a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі,EN60745-2-3 бойынша есептелген:

Ажарлағыш дискінің көмегімен ажарлау:

Осы ескертпелерде берілген діріл көлемі нормалық

өлшеу әдісі бойынша есептелген болып электр

құралдарды бір-бірімен салыстыру үшін пайдаланылуы

мүмкін. Ол дірілдеу қуатын шамалап өлшеу үшін де

Берілген діріл көлемі электр құралының негізгі

жұмыстары үшін берілген. Егер электр құрал басқа

жұмыстар үшін басқа алмалы-салмалы аспаптар менен

немесе жетімсіз күтумен пайдаланылса дірілдеу

көлемдері өзгереді. Бұл жұмыс барысындағы діріл

қуатын арттыруы мүмкін.

Дірілдеу қуатын нақты есептеу үшін құрал өшірілген және

қосылған болып пайдаланылмаған уақыттарды да ескеру

қажет. Бұл дірілдеу қуатын бүкіл жұмыс уақытында қатты

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша

қауіпсіздік шараларын қолдану қажет, мысалы: электр

құралды және алмалы-салмалы аспаптарды күту,

қолдарды ыстық ұстау, жұмыс әдістерін ұйымдастыру.

Қорғаныш аспапты орнату

u Барлық жұмыстардан алдын электр құралының

желілік айырын розеткадан шығарыңыз.

Нұсқау: Жұмыс кезінде тегістеу шеңбері бұзылса немесе

қорғағыш қаптама/электр құрал құрылғылары бұзылса,

электр құралды бірден сервис қызметіне жіберу керек,

мекенжайларды «Тұтынушыға қызмет көрсету және

пайдалану кеңестері» тарауынан қараңыз.

Тегістеуге арналған қорғағыш қаптама

Қорғағыш қаптаманы (7)

жұдырықшалары патронға

салыңыз. Бұғаттаудан

шығару иінтірегін (1)

қорғашғы қаптаманы (7)

буртикті электр құралдың

фланеціне отырғызыңыз

және қорғағыш қаптаманы

шырт еткен дыбыс естілгенше бұрыңыз.

Қорғағыш қаптаманың (7) күйін жұмыс барысының

талаптарына сай орнатыңыз. Бұл үшін бұғаттаудын

шығару иінтірегін (1) жоғары басыңыз және қорғағыш

қаптаманы (7) қажет күйге бұрыңыз.

u Қорғағыш қаптаманы(7) 3 қызыл жұдырықша

барлығы бұғаттаудан шығару иінтірегінде (1)

қорғағыш қаптаманың (7)тиісті ойықтарына кіретін

u Қорғағыш қаптаманы (7)оператордың жағына

қарай ұшқындардың ұшуы болмайтындай

u Қорғағыш қаптама(7) бұғаттаудан шығару

иінтірегін (1)пайдаланғанда ғана бұрылуы керек!

Әйтпесе электр құралды пайдалану мүмкін емес

және сервистік қызметке тапсыру керек.

Нұсқау: қорғағыш қаптамадағы кодтау жұдырықшалары

(7) тек электр құралға жарайтын жабдықты орнатуды

Тегістеуге арналған сорғыш қаптама

Сырды, лакты және пластмассаны металл диск (10)

арқылы шаңсыз тегістеу үшін, сорғыш қаптаманы (8)

пайдалануға болады. Сорғыш қаптама (8) металды

Сорғыш қаптамаға (8) сәйкес келетін Bosch шаң

сорғышын жалғауға болады.

Сорғыш қаптама (8) қорғағыш қаптама (7) сияқты

орнатылады. Дөңгелек қылшақты ауыстыруға болады.

Кесуге арналған қорғағыш қаптама

u Байланысты абразивтер көмегімен кесу үшін

әрқашан кесуге арналған қаптаманы

u Тасты кескенде шаңның жеткілікті сорылуын

Қорғағыш қаптама (6) сонымен бірге тегістеуге арналған

қорғағыш қаптама (7) ретінд де орнатылады.

Бағыттауыштар бар кесуге арналған қорғағыш

Бағыттауыштары (18) бар кесуге арналған қорғаныш

қаптама ажарлауға арналған қорғаныш қаптамамен

u Резеңкелі ажарлау тәрелкесімен (22) немесе

тостаған тәрізді қылшық/дискілі қылшық/желпуіш

тәрізді тегістеу шеңберімен жұмыстар үшін

әрқашан қол қорғағышын (20) кийіңіз.

Қол қорғағышын (20) қосымша тұтқа (5) көмегімен

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsҚазақ | 265

u Электр құралыңызды тек қосымша тұтқа менен

u Қосымша тұтқа зақымдалған болса электр құралын

пайдаланбаңыз. Қосымша тұтқаны өзгертпеңіз.

Қосымша тұтқаны (5) редукторлық бастың оң жағында

немесе сол жағында бұрап бекітіңіз.

Дірілдеуді бәсеңдететін қосымша тұтқа

редукторлық бастың оң

жағында бұрап бекітіңіз.

Дірілдеуді бәсеңдететін қосымша тұтқа дірілдеуі кем

қолайлы жұмыс істеуге мүмкіндік береді.

u Электр құралыңызды тек қосымша тұтқа менен

u Қосымша тұтқаны өзгертпеңіз.

Зақымдалған қосымша тұтқаны пайдаланбаңыз.

Ажарлауыш құралдарын орнату

u Барлық жұмыстардан алдын электр құралының

желілік айырын розеткадан шығарыңыз.

u Тегістеу және кесу дискілеріне суығанша тимеңіз.

Шеңберлер жұмыс кезінде қызады.

Тегістеу шпинделін (16) және барлық орнатылатын

құралдарды тазалаңыз.

Абразивті құралды бұрап алу және бекіту үшін

шпиндельді бекіту түймесін (2) басып, шпиндельді

u Шпиндельді бекіту түймесін тек шпиндель

тоқтатылған күйде басыңыз. Әйтпесе электр

құралын зақымдауыңыз мүмкін.

Тегістеу шеңбері/кесу шеңбері

Ажарлағыш құралдардың өлшемдерін ескеріңіз. Саңылау

диаметрі тірек фланеціне сәйкес болуы керек.

Адаптерлерді немесе жалғастырғыш тетіктерді

Алмасты кескіш дискілерді пайдаланғанда алмасты

кескіш дискідегі айналу бағытының көрсеткісі электр

құралындағы айналу бағытына сәйкес болуын

қадағалаңыз (редуктор бастиегіндегі көрсеткіні қараңыз).

Орнату реттілігі графикалық бетте көрсетілген.

Ажарлағыш/кескіш дискіні бекіту үшін қысқыш

гайканы(14) орнатыңыз және екі саңылаулы гайка

кілтімен (қараңыз „ Тез қысқыш гайка “,

Бет265) бұрап бекітіңіз.

u Тегістеу құралын орнатқаннан кейін қосу алдында

орнатудың дұрыстығын және құралдың еркін

айналатынын тексеріңіз. Тегістеу құралы

қорғағыш қаптамаға және басқа бөлшектерге

үйкелмей айналып жатқанына көз жеткізіңіз.

Тірек фланецінде (9), ортаға келтіру

буылтығының айналасында пластие бөлшек

(тығыздауыш сақина) орнатылған.

Тығыздауыш сақина жоқ немесе

зақымдалған болса, тірек фланецін (9)

ары қарай пайдаланбай тұрып, міндетті түрде ауыстыру

Желпуіш тәрізді тегістеу шеңбері

u Желпуіш тәрізді тегістеу шеңберімен жұмыстар

үшін әрқашан қол қорғағышын(20) кийіңіз.

Резеңке тегістеу тәрелкесі

u Резеңке тегістеу тәрелкесімен (22) жұмыстар үшін

әрқашан қол қорғағышын (20)киіңіз.

Орнату реті суреттер бар бетте көрсетілген.

Домалақ гайканы (24) орнатыңыз және екі бүйірлік тесігі

бар гайка кілтімен бекемдеңіз.

Тостаған тәрізді қылшық/дискілік қылшық

u Тостсаған тәрізді қылшықпен жұмыстар үшін

әрқашан қол қорғағышын (20) киіңіз.

Орнату реті суреттер бар бетте көрсетілген.

Тостаған тәрізді қылшақ/дискілік қылшақты шпиндельге

шпиндель фланеці шпиндель ирек оймасына тығыз

тақалып тұратындай бұрап бекіту керек. Айыр тәрізді

кілтпен тостаған тәрізді/дискілік қалшықты бекемдеңіз.

Құралдарды пайдаланусыз ажарлау құралын оңай

ауыстыру үшін қысқыш гайканың (14) орнына тез

қысқыш гайканы (13) пайдалануға болады.

u Тез қысыш сомынды (13) тек ажаралу немесе кесу

шеңберімен пайдалану мүмкін.

Бұзылмаған мінсіз тез қысқыш гайкасын

Бұрап қоюда жылдам қысу сомынының жазылған

жағы (13) ажарлау дискісіне көрсетпеуіне көз

жеткізіңіз; бағыттама индекстік белгіге (26) көрсетуі

тиіс суретін қараңыз.

Ажарлау шпинделін (2)

бекіту үшін шпиндельді

бекіту түймесін басыңыз.

бекемдеу үшін ажарлау

дискісін күш салып сағат

сақинаны сағат тілінің

бағытына қарсы бұрау

арқылы шығаруға болады.

алмаңыз, екі бүйірлік

көрсетілгендей екі бүйірлік тесігімен орнатыңыз.

Жарамды ажарлау құралдары

Осы нұсқаулықта жоғарыда атап өтілген барлық тегістеу

құралдарын пайдалануға болады.

Пайдаланылатын тегістеу құралдарының рұқсат етілген

айналымдар саны [мин

] немесе айналу жылдамдығы

[м/с] төменде берілген кестедегі мәндерден төмен

Сондықтан тегістеу құралының жапсырмасында

көрсетілген рұқсат етілген айналымдар санын немесе

айналу жылдамдығын сақтаңыз.

Редуктор бастиегін бұрау (A суретін қараңыз)

u Барлық жұмыстардан алдын электр құралының

желілік айырын розеткадан шығарыңыз.

Редукторлы бастиекті 90° қадаммен бұрауға болады.

Осылай қосқыш/өшіргішті арнайы жұмыс жағдайларына,

мысалы солақайлар үшін оңтайлы басқару күйіне

4 бұранданы толығымен бұрап босатыңыз. Редукторлық

басты корпустан алмастан жаңа күйге жайлап бұрыңыз.

4 бұранданы берік бекітіңіз.

Шаңды және жоңқаларды сору

Қорғасын бояу, кейбір ағаш сорттары, минералдар және

металлдар бар кейбір материалдардың шаңы

денсаулыққа зиянды болуы мүмкін. Шаңға тию және

шаңды жұту пайдаланушыда немесе жанындағы

адамдарда аллергиялық реакцияларды және/немесе

тыныс жолдарының ауруларын тудыруы мүмкін.

Кейбір шаң түрлері, әсіресе емен және шамшат

ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен

(хромат, ағашты қорғау заты) бірге канцерогендер болып

есептеледі. Асбестік материал тек қана мамандар арқылы

– Мүмкіншілігінше осы материал үшін сәйкес келетін

шаңсорғышты пайдаланыңыз.

– Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.

– P2 сүзгі сыныпындағы газқағарды пайдалану

Өңделетін материалдар үшін еліңізде қолданылатын

ұйғарымдарды пайдаланыңыз.

u Жұмыс орнында шаңның жиналмауын

қадағалаңыз. Шаң оңай тұтануы мүмкін.

u Желі қуатына назар аударыңыз! Тоқ көзінің қуаты

электр құралдың зауыттық тақтайшасындағы

мәліметтеріне сай болуы қажет. 230В белгісімен

белгіленген электр құралдармен 220В жұмыс

Элект құралы қуат қоры жеткіліксіз немесе іске қосу

тогын күшейтетін сәйкес кернеу реттегішімен

жабдықталмаған электр генераторларынан қуат алса,

қосу кезінде қуат төмендеуі немесе электр құралы

әдеттен тыс әрекет етуі мүмкін.

Генератордың жарамдылығын, әсіресе, желі үшін

жарамдылығын тексеріңіз.

Электр құралын Іске қосу үшін қосқыш/өшіргішті (3)

Қосқыш/өшіргішті (3) орнату үшін қосқыш/өшіргішті (3)

төменге тірелгенше басыңыз.

Электр құралын өшіру үшін, қосқыш/өшіргішті (3)

жіберіп немесе ол бекітілген болса қосқыш/өшіргішті (3)

қысқа артында төмен басып сосын жіберіңіз.

u Пайдаланудан алдын ажарлау құралдарын қайта

тексеріңіз. Ажарлау құралы берік орнатылып, еш

кедергісіз айналуы қажет. 1 минут ішінде сынау

жұмысын жүктемесіз орындаңыз. Ақауы бар,

домалақ емес және дірілдейтін ажарлау

құралдарын пайдаланбаңыз. Бұзылған ажарлау

құралдары жарылып, зақымдарға алып келуі мүмкін.

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsҚазақ | 267

Қайта қозғалу сақтағышы

Кездейсоқ қосылудан қорғағыш қуаттандырудан кейін

электр құралының бақылаусыз іске қосылуын

Қайта пайдалану үшін ажыратқышты (3) өшірілген күйге

келтіріп электр құралды қайта қосыңыз.

Іске қосу тогының шектеулері

Іске қосу тогын шектеудің электрондық жүйесі электр

құралды қосу кезіндегі қуатты шектейді және 16 А

розеткадан жұмыс істеуге мүмкіндік береді.

Нұсқау: электр құралы қосудан кейін бірден толық

айналымдар санымен айналса, онда бұл іске қосу тогын

шектеудің және қайтадан қосылудан қорғаудың істен

шыққанын білдіреді. Электр құралын бірден сервистік

қызметке жіберу керек, мекенжайларды «Тұтынушыға

қызмет көрсету және пайдалану кеңестері» тарауынан

Кері соққы кезіндегі өшіру жүйесі

GWS 19-150 CI / GWS 19-125 CIST)

Электр құралы кенет кері соқса, мысалы,

кесетін жерде сыналану кезінде,

қозғалтқышқа қуат беру электрондық жүйе

Қайта іске қосу үшін ажыратқышты (3) өшірулі күйіне

келтіріп, электр құралын қайта қосыңыз.

GWS 19-150 CI / GWS 19-125 CIST)

Тұрақты электроника бос жүрісте және жүктеме кезінде

айналу жиілігін тұрақты дерлік деңгейде сақтайды және

жұмыстың біркелкі өнімділігін қамтамасыз етеді.

Айналу жиілігін алдын ала таңдау

(GWS 13-125 CIE / GWS 15-125 CIE / GWS 15-125 Inox /

GWS 17-125 CIE / GWS 17-125 CIT / GWS 17-125 Inox /

Айналу жиілігін алдын ала таңдау реттегіші (4) арқылы

қажетті айналу жиілігін жұмыс барысында да реттеуге

болады. Төмендегі кестеде ұсынылған мәндер берілген.

Материал Қолданылуы Алмалы-салмалы аспап Айналмалы реттегіш күйі

Металл Бояуды кетіру Ажарлағыш диск 2 − 3

Ағаш, металл Қылшақпен өңдеу, тотты кетіру Тостаған тәрізді қылшақ,

Металл Кесу Кескіш диск 6

Тас Кесу Алмас кескіш диск және

бағыттауыш ойықтар (тау

бағыттауыштармен бірге кесуге

Айналу жиілігі деңгейлерінің берілген мәндері анықтамалық мәндер болып табылады.

u Жұмыс құралы айналымдарының ұйғарынды саны

электр·құралында·көрсетілген максималды

айналымдар санына ·тең·болуы·керек. Есептелген

жылдамдығынан тезірек істеп тұрған керек-жарақтар

сынуы, ұшып кетуі мүмкін.

Пайдалану нұсқаулары

u Барлық жұмыстардан алдын электр құралының

желілік айырын розеткадан шығарыңыз.

u Тірек қабырғаларда ойықтар жасағанда

абайлаңыз, «Статика туралы нұсқаулар» тарауын

u Салмағы тұрақты қалыпты қамтамасыз етпесе,

дайындаманы бекітіңіз.

u Электр құралға тоқтағанша жүктеме түсірмеңіз.

u Жоғары жүктемеден кейін электр құралдың біраз

салқындауына, бірнеше минут бос жүрісте жұмыс

істеуіне мүмкіндік беріңіз.

u Электр құралды абразивті-кесу станинада

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)268 | Қазақ

u Тегістеу және кесу дискілеріне суығанша тимеңіз.

Шеңберлер жұмыс кезінде қызады.

Желпуіш тәрізді ажарлау шеңбері

Желпуіш тәрізді ажарлау шеңберімен (құрал) бірге дөңес

беттерді және профильдерді де өңдеуге болады. Желпуіш

тәрізді ажарлау шеңберлері әдеттегі ажарлау

шеңберлерімен салыстырғанда ұзағырақ қызмет етеді,

азырақ шу шығарады және ажарлау температурасы

u Ешқашан кесу шеңберлерін сыдырып тегістеу үшін

30° - 40° шеңбер бұрышымен сыдырып тегістеу кезінде

ең жақсы нәтижелер алуға болады. Электр құралды

жайлап басып, алға және артқа жылжытыңыз. Бұл кезде

дайындама тым қатты қызбайды, түсін өзгертпейді және

арналар пайда болмайды.

u Байланысты абразивтер көмегімен кесу үшін

әрқашан кесуге арналған қаптаманы

Ажарлау шеңберімен кескенде біркелкі, материал үшін

дұрыс берумен жұмыс істеңіз. Кесу шеңберіне қысым

түсірмеңіз, оны еңкейтпеңіз және шайқамаңыз.

Бүйірлік қысыммен айналғанында кесу шеңберін

Электр құралын әрқашан

айналу бағытына қарсы

жүргізу керек. Әйтпесе

төрт қырлы құбырларды

кесу кезінде кесуді ең аз

u Тасты кескенде шаңның жеткілікті сорылуын

u Шаңтұтқыш маскасын киіңіз.

u Бұл электр құралды тек құрғақ кесу/құрғақ тегістеу

үшін пайдалануға болады.

Тасты кесу үшін алмас кесу дискілерін пайдаланған жөн.

Бағыттауыштар бар қорғағыш қаптаманы (18) пайдалану

үшін тас шаңын сорып алу үшін шаңсорғышты пайдалану

керек. Bosch осындай шаңсорғыштарды ұсынады.

Электр құралды өшіріңіз

және бағыттауыштардың

Электр құралды біркелкі,

Құрамында қиыршық тас

материалдарды, мысалы,

бетонды, өңдеу кезінде алмас шеңбер қызып кетуі және

зақымдалуы мүмкін. Алмас шеңбердегі ұшқындар осыны

Бұл жағдайда жұмысты тоқтатыңыз және алмас шеңберді

бос жүрісте, ең жоғары жылдамдықта қысқа уақыт бойы

Өнімділіктің айтарлықтай төмендеуі және ұшқындар

алмас кесу шеңбері өтпес болып қалғанын білдіреді. Оны

абразивті материалда, мысалы, силикат кірпіште,

қысқаша кесу арқылы өткірлеуге болады.

Статика туралы нұсқаулар

Тірек қабырғалардағы ойықтарға DIN1053

нормасының1 тармағы немесе сәйкес елдегі ереже

қолданылады. Бұл нұсқауларды міндетті түрде орындау

керек. Жұмысты бастамас бұрын статика жөніндегі

маманмен, сәулетшімен немесе прорабпен кеңесіңіз.

Техникалық күтім және қызмет

Қызмет көрсету және тазалау

u Барлық жұмыстардан алдын электр құралының

желілік айырын розеткадан шығарыңыз.

u Жақсы әрі сенімді жұмыс істеу үшін электр құралы

мен желдеткіш тесікті таза ұстаңыз.

u Төтенше жұмыс жағдайында мүмкін болғанша

шаңсорғышты пайдаланыңыз. Желдеткіш тесікті

жиі үрлеп, тазартып артық тоқтан сақтайтын

қосқышты (PRCD) қосыңыз. Металды өңдеуде тоқ

өткізетін шаң электр құралының ішінде жиналуы

мүмкін. Электр құралының оқшаулағышы зақымдалуы

Жабдықтарды мұқият сақтаңыз және күтіңіз.

Егер байланыс сымын алмастыру қажет болса,

қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс

тек Bosch компаниясы немесе Bosch электр құралдары

бойынша өкілетті қызмет көрсету орталықтарында

Өнімдерді олардың сақтығын қамтамасыз ететін,

өнімдерге атмосфералық жауын-шашынның тиюіне және

асқын температура көздерінің (температураның шұғыл

өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне

жол бермейтін дүкендерде, бөлімдерде (секцияларда),

павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы

қажетті және шынайы ақпаратты беріп, өнімдерді

тиісінше таңдау мүмкіндігін қамтамасыз етуге міндетті.

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsҚазақ | 269

Өнімдер туралы ақпарат міндетті түрде тізімі Ресей

Федерациясының заңнамасымен белгіленген

мәліметтерді қамтуы тиіс.

Егер тұтынушы сатып алатын өнімдер әлдеқашан

пайдаланылған немесе өнімдерде ақаулық (ақаулықтар)

жойылған болса, тұтынушыға бұл туралы ақпарат берілуі

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік

талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы,

орналасқан жері (мекенжайы) және жұмыс режимі

туралы мәліметтер беруге міндетті;

– Сауда бөлмелеріндегі өнімдердің сынамалары сатып

алушыға бұйымдардағы жазбалармен танысуға

мүмкіндік беруі және визуалды тексерістен басқа

бұйымдардың іске қосылуына әкелетін, сатып

алушылар өз бетінше орындайтын ешқандай

әрекеттерге жол бермеуі тиіс;

– Сатушы осы бұйымдардың белгіленген талаптарға

сәйкестігінің растамасы, сертификаттардың немесе

сәйкестік жөніндегі мәлімдемелердің бар болуы

туралы ақпаратты сатып алушыға беруге міндетті;

– Идентификациялық сипаттары жоқ (жоғалған),

жарамдылық мерзімі өтіп кеткен, бұзылу белгілері бар

және пайдалану бойынша нұсқаулығы (кітапшасы),

міндетті сәйкестік сертификаты немесе сәйкестік

белгісі жоқ өнімдерді сатуға тыйым салынады.

Тұтынушыға қызмет көрсету және пайдалану

Қызмет көрсету орталығы өнімді жөндеу және оған

техникалық қызмет көрсету, сондай-ақ қосалқы

бөлшектер туралы сұрақтарға жауап береді. Құрамдас

бөлшектер бойынша кескін мен қосалқы бөлшектер

туралы мәліметтер төмендегі мекенжай бойынша

қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және

олардың керек-жарақтары туралы сұрақтарыңызға жауап

Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру

кезінде міндетті түрде өнімнің фирмалық

тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен

электр құралын жөндеу және кепілді қызмет көрсету

барлық мемлекеттер аумағында тек “Роберт Бош”

фирмалық немесе авторизацияланған қызмет көрсету

орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен

әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға

зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және

тарату әкімшілік және қылмыстық тәртіп бойынша

Тұтынушыларға кеңес беру және шағымдарды қабылдау

“Роберт Бош” (Robert Bosch) ЖШС

Қазақстан Республикасы

Муратбаев к., 180 үй

“Гермес” БО, 7 қабат

Факс: +7 (727) 233 07 87

E-Mail: ptka@bosch.com

Сервистік қызмет көрсету орталықтары мен қабылдау

пунктерінің мекен-жайы туралы толық және өзекті

ақпаратты Сіз: www.bosch-professional.kz ресми сайттан

Қызмет көрсету орталықтарының басқа да

мекенжайларын мына жерден қараңыз:

www.bosch-pt.com/serviceaddresses

Электр құралы кепілді пайдалану мерзімінің ішінде

өндірушінің кесірінен істен шыққан жағдайда, өнім иесі

төмендегі шарттар орындалғанда кепілдік бойынша тегін

жөндеуге құқылы болады:

– механикалық зақымдардың жоқтығы;

– пайдалану бойынша нұсқаулық талаптарының бұзылу

белгілерінің жоқтығы;

– пайдалану бойынша нұсқаулықта сатушының сату

туралы белгісінің және сатып алушы қолтаңбасының

– электр құралы сериялық нөмірінің және кепілдік

талонындағы сериялық нөмірдің сәйкестігі;

– біліксіз жөндеу белгілерінің жоқтығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген

– барлық электр құралдарындағыдай электр құралының

Жалғағыш контактілер, сымдар, қылшақтар және т.б.

сияқты құрал бөліктерінің қызмет ету мерзімін

қысқартатын қалыпты тозу нәтижесінде қажеттілігі

туындаған жөндеу кепілдік аясына кірмейді:

– табиғи тозу (ресурстың толық пайдаланылуы);

– қате орнату, рұқсатсыз модификациялау, қате

қолдану, қызмет көрсету немесе сақтау ережелерін

бұзу нәтижесінде істен шыққан жабдық пен оның

– электр құралына артық жүктеме түскеннен орын алған

ақаулар. (Құралға артық жүктеме түсудің шартсыз

белгілеріне мыналар жатады: құбылу түсінің пайда

болуы немесе электр құралы бөліктері мен

түйіндерінің деформациясы немесе қорытылуы,

жоғары температура әсерінен электр

қозғалтқышындағы сымдар оқшаулағышының қараюы

Электр құралдар, жабдықтар және бумаларын айналаны

қорғайтын кәдеге жаратуға апару қажет.

Электр құралдарды үй қоқысына тастамаңыз!

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)270 | Română

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа

2012/19/EU ережесі және ұлттық заңдарға сайкес

пайдалануға жарамсыз электр құралдары бөлек

жиналып, кәдеге жаратылуы қажет.

ЕО сәйкестік мағлұмдамасы

Өз жауапкершілікпен біз аталған өнімдер төменде жзылған

директикалар мен жарлықтардың тиісті қағидаларына сәйкестігін және

төмендегі нормаларға сай екенін білдіреміз.

Техникалық құжаттар: *
