HASZNÁLATI ÚTMUTATÓ GWS 9125 Professional BOSCH

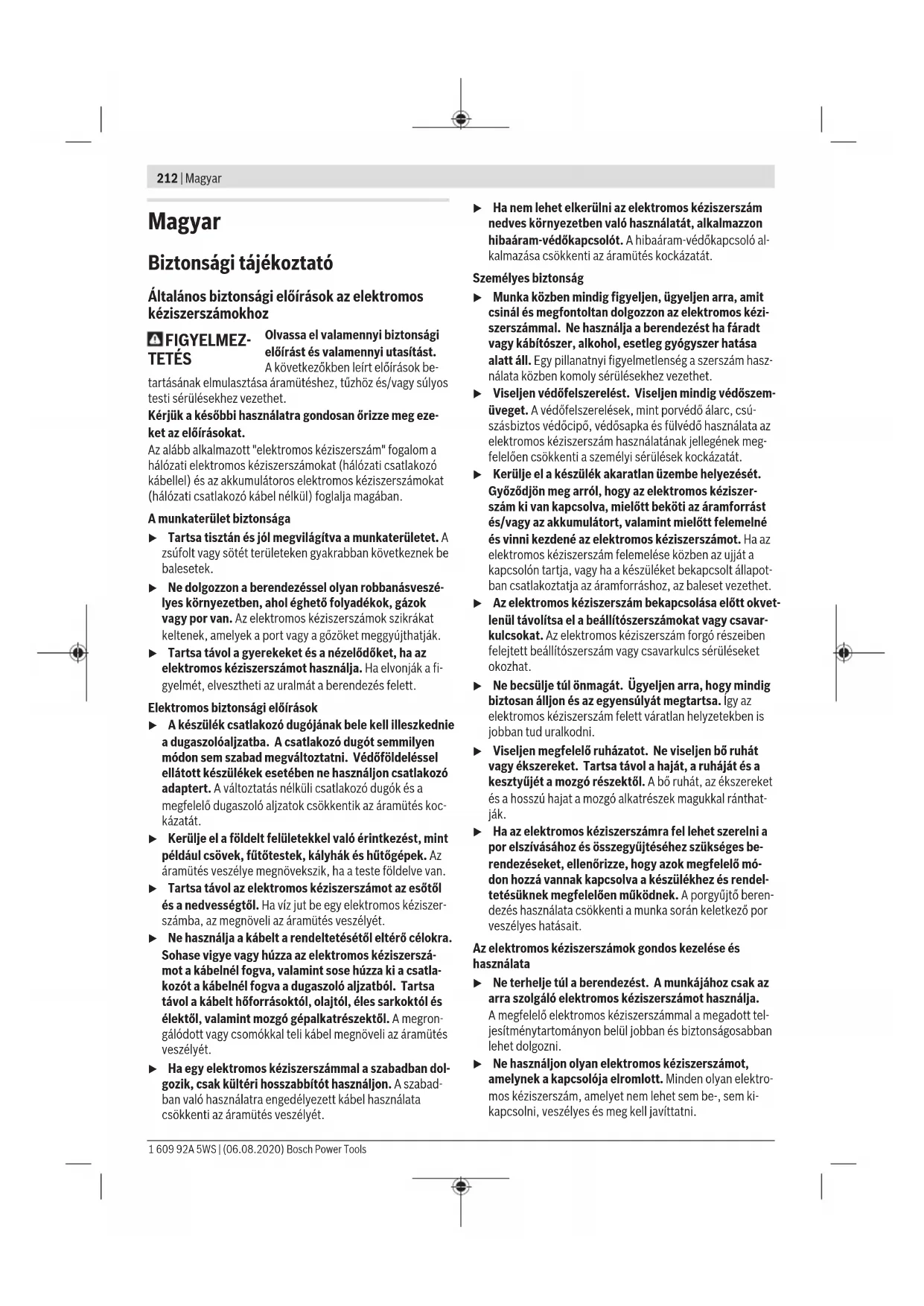

hu Eredeti használati utasítás

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos

TETÉS Olvassa el valamennyi biztonsági

előírást és valamennyi utasítást.

Akövetkezőkben leírt előírások be-

tartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos

testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg eze-

Az alább alkalmazott "elektromos kéziszerszám" fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

A munkaterület biztonsága u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be

balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok

vagy por van. Az elektromos kéziszerszámok szikrákat

keltenek, amelyek a port vagy a gőzöket meggyújthatják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi-

gyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékek esetében ne használjon csatlakozó

adaptert. Aváltoztatás nélküli csatlakozó dugók és a

megfelelő dugaszoló aljzatok csökkentik az áramütés koc-

kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az

áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer-

számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-

mot a kábelnél fogva, valamint sose húzza ki a csatla-

kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa

távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és

élektől, valamint mozgó gépalkatrészektől. A megron-

gálódott vagy csomókkal teli kábel megnöveli az áramütés

veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A szabad-

ban való használatra engedélyezett kábel használata

csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon

hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló al-

kalmazása csökkenti az áramütés kockázatát.

Személyes biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi-

szerszámmal. Ne használja a berendezést ha fáradt

vagy kábítószer, alkohol, esetleg gyógyszer hatása

alatt áll. Egy pillanatnyi figyelmetlenség a szerszám hasz-

nálata közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint porvédő álarc, csú-

szásbiztos védőcipő, védősapka és fülvédő használata az

elektromos kéziszerszám használatának jellegének meg-

felelően csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer-

szám ki van kapcsolva, mielőtt beköti az áramforrást

és/vagy az akkumulátort, valamint mielőtt felemelné

és vinni kezdené az elektromos kéziszerszámot. Haaz

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot-

ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar-

kulcsokat. Az elektromos kéziszerszám forgó részeiben

felejtett beállítószerszám vagy csavarkulcs sérüléseket

okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a

kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket

és a hosszú hajat a mozgó alkatrészek magukkal ránthat-

ják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be-

rendezéseket, ellenőrizze, hogy azok megfelelő mó-

don hozzá vannak kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A porgyűjtő beren-

dezés használata csökkenti a munka során keletkező por

Az elektromos kéziszerszámok gondos kezelése és

használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja.

Amegfelelő elektromos kéziszerszámmal amegadott tel-

jesítménytartományon belül jobban és biztonságosabban

lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro-

mos kéziszerszám, amelyet nem lehet sem be‑, sem ki-

kapcsolni, veszélyes és meg kell javíttatni. 1 609 92A 5WS | (06.08.2020) Bosch Power ToolsMagyar | 213

u Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/

vagy az akkumulátort az elektromos kéziszerszámból,

mielőtt az elektromos kéziszerszámon beállítási mun-

kákat végez, tartozékokat cserél vagy a szerszámot

tárolásra elteszi. Ezek az elővigyázatossági intézkedé-

sek meggátolják a szerszám akaratlan üzembe helyezését.

u A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyermekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem is-

merik a szerszámot, vagy nem olvasták el ezt az útmu-

tatót. Az elektromos kéziszerszámok veszélyesek, ha azo-

kat gyakorlatlan személyek használják.

u Az elektromos kéziszerszámokat gondosan ápolja. El-

lenőrizze, hogy a mozgó alkatrészek kifogástalanul

működnek‑e, nincsenek‑e beszorulva, illetve nincse-

nek‑e eltörve vagy megrongálódva olyan alkatrészek,

amelyek hatással lehetnek az elektromos kéziszer-

szám működésére. A berendezés megrongálódott ré-

szeit a készülék használata előtt javíttassa meg. Sok

olyan baleset történik, amelyet az elektromos kéziszer-

szám nem megfelelő karbantartására lehet visszavezetni.

u Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező, gondosan ápolt vágószer-

számok ritkábban ékelődnek be és könnyebben lehet őket

vezetni és irányítani.

u Az elektromos kéziszerszámokat, tartozékokat, szer-

számbiteket stb. csak ezen kezelési utasításoknak

megfelelően használja. Vegye figyelembe a munkakö-

rülményeket valamint akivitelezendő munka sajátos-

ságait. Az elektromos kéziszerszám eredeti rendeltetésé-

től eltérő célokra való alkalmazása veszélyes helyzeteket

u Az elektromos kéziszerszámot csak szakképzett sze-

mélyzet kizárólag eredeti pótalkatrészek felhasználá-

sával javíthatja. Ez biztosítja, hogy az elektromos kézi-

szerszám biztonságos maradjon.

Biztonsági előírások sarokcsiszolókhoz

Biztonsági előírások csiszoláshoz, csiszolópapírral

végzett csiszoláshoz, drótkefével végzett munkákhoz

vagy csiszolással végzett vágási munkákhoz

u Ez az elektromos kéziszerszám csiszológépként, csi-

szolópapíros csiszológépként, drótkefeként vagy da-

raboló szerszámként való használatra van előirányoz-

va. Olvassa el valamennyi biztonsági tájékoztatót, elő-

írást, illusztrációt és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban

felsorolt előírások betartásának elmulasztása áramüté-

sekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezet-

u Ezzel az elektromos kéziszerszámmal polírozási műve-

letek végrehajtását nem javasoljuk. Az elektromos ké-

ziszerszám rendeltetésétől eltérő célokra való használata

veszélyes és személyi sérülésekhez vezethet.

u Ne használjon olyan tartozékokat, amelyeket a gyártó

ehhez az elektromos kéziszerszámhoz nem irányzott

elő és nem javasolt. Az a tény, hogy a tartozékot rögzíte-

ni tudja az elektromos kéziszerszámra, nem garantálja an-

nak biztonságos alkalmazását.

u A betétszerszám megengedett fordulatszámának leg-

alább akkorának kell lennie, mint az elektromos kézi-

szerszámon megadott legnagyobb fordulatszámnak. A

megengedettnél gyorsabban forgó betétszerszámok szét-

törhetnek és kirepülhetnek.

u A betétszerszám külső átmérőjének és vastagságának

meg kell felelnie az Ön elektromos kéziszerszámán

megadott méreteknek. A hibásan méretezett betétszer-

számokat nem lehet megfelelően lefedni vagy irányítani.

u A menetes betéttel ellátott betét szerszámok meneté-

nek meg kell felelnie az orsó menetének. A karima se-

gítségével befogásra kerülő betét szerszámok esetén

a betétszerszám furatátmérőjének pontosan meg kell

felelnie a karima befogási átmérőjének. Az olyan tarto-

zékok, amelyek nem kerülnek pontosan rögzítésre az

elektromos kéziszerszámhoz, egyenletlenül forognak,

erősen berezegnek és a készülék feletti uralom megszűné-

u Ne használjon megrongálódott tartozékokat. Vizsgálja

meg minden egyes használat előtt a tartozékokat, pl. a

csiszolókorongokat: ellenőrizze, nem pattogzott‑e le

és nem repedt‑e meg a csiszolókorong, nincs‑e eltör-

ve, megrepedve, vagy nagy mértékben elhasználódva

a csiszolótányér, nincsenek‑e a drótkefében kilazult,

vagy eltörött drótok. Ha az elektromos kéziszerszám

vagy a tartozék leesik, vizsgálja felül, nem rongáló-

dott‑e meg, vagy használjon egy hibátlan betét szer-

számot. Miután ellenőrizte, majd behelyezte a készü-

lékbe a tartozékot, Ön és a környezetében lévő szemé-

lyek is tartózkodjanak a forgó betétszerszám síkján kí-

vül és járassa egy percig az elektromos kéziszerszá-

mot a legnagyobb üresjárati fordulatszámmal. A meg-

rongálódott tartozékok ezalatt a próbaidő alatt általában

u Viseljen védőfelszerelést. Használjon az alkalmazás-

nak megfelelő teljes védőálarcot, szemvédőt vagy vé-

dőszemüveget. Viseljen a helyzethez szükséges, meg-

felelő porvédő álarcot, zajtompító fülvédőt, védő

kesztyűt és műhelykötényt, amely védelmet nyújt a

csiszolószerszám- és anyagrészecskékkel szemben. A

védőszemüvegnek garantálnia kell a különböző műveletek

során kirepülő idegen anyagok szembejutásának megaka-

dályozását. A por- vagy védőálarcnak alkalmasnak kell

lennie a használat során keletkező por és egyéb részecs-

kék kiszűrésére. Ha túlzottan hosszú ideig van kitéve az

erős zajhatásnak, elvesztheti a hallását.

u Ügyeljen arra, hogy minden más személy biztonságos

távolságban maradjon az Ön munkaterületétől. Min-

den munkaterületre belépő személynek védőfelszere-

lést kell viselnie. A munkadarab letört részei vagy a szét-

tört betétszerszámok kirepülhetnek és a közvetlen mun-

katerületen kívül is személyi sérülést okozhatnak.

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)214 | Magyar

u Az elektromos kéziszerszámot csak a szigetelt marko-

latfelületeknél fogja, főleg ha olyan műveletet hajt

végre, melynek során a vágó tartozék rejtett vezeté-

kekhez vagy az elektromos kéziszerszám saját tápve-

zetékéhez érhet. Ha a vágó tartozék egy feszültség alatt

álló vezetékhez ér, az elektromos kéziszerszám fedetlen

fémrészei szintén feszültség alá kerülhetnek és áramütés-

u Tartsa távol a hálózati csatlakozó kábelt a forgó betét-

szerszámoktól. Ha elveszíti az uralmát az elektromos ké-

ziszerszám felett, az átvághatja, vagy bekaphatja a háló-

zati csatlakozó kábelt és az Ön keze vagy karja is a forgó

betét szerszámhoz érhet.

u Sohase tegye le az elektromos kéziszerszámot, mi-

előtt a betétszerszám teljesen leállna. A forgásban lévő

betét szerszám megérintheti a felületet, és Ön ennek kö-

vetkeztében könnyen elvesztheti az uralmát az elektro-

mos kéziszerszám felett.

u Ne járassa az elektromos kéziszerszámot, miközben

azt a kezében tartja. A forgó betét szerszám egy véletlen

érintkezés során bekaphatja a ruháját és a betét szerszám

belefúródhat a testébe.

u Tisztítsa rendszeresen az elektromos kéziszerszáma

szellőzőnyílásait. A motor ventilátora beszívja a port a

házba, és nagyobb mennyiségű fémpor felhalmozódása

elektromos kisüléshez / áramütéshez vezethet.

u Ne használja az elektromos kéziszerszámot éghető

anyagok közelében. A szikrák ezeket az anyagokat meg-

u Ne használjon olyan betétszerszámokat, amelyek al-

kalmazásához folyékony hűtőanyagra van szükség. Víz

és egyéb folyékony hűtőanyagok alkalmazása halálos

áramütéshez vezethet.

Visszarúgás és az ezzel kapcsolatos figyelmeztetések

A visszarúgás a beszorult vagy elakadt forgó szerszámbetét

(például csiszolókorong, csiszoló tányér, drótkefe vagy

egyéb más tartozék) hirtelen reakciója. A beékelődés vagy

beszorulás a forgó alkatrész hirtelen leállásához vezet, amely

az irányíthatatlanná vált elektromos kéziszerszámot az elaka-

dás időpontjában fennálló forgási iránnyal szembeni irányba

Ha például egy csiszolókorong beékelődik, vagy elakad a

megmunkálásra kerülő munkadarabban, a csiszolókorong-

nak a munkadarabba merülő éle leáll és így a csiszolókorong

kiugorhat vagy visszarúghat. A csiszolókorong a kezelő sze-

mély irányába vagy attól ellentétes irányba ugrik, attól függő-

en, hogy a korong milyen irányba forgott a beszoruláskor. A

csiszolókorongok ilyen feltételek mellett el is törhetnek.

A visszarúgás az elektromos kéziszerszám hibás vagy helyte-

len használatának következménye, amely az alábbiakban le-

írásra kerülő megfelelő biztonsági intézkedések betartásával

u Tartsa szorosan az elektromos kéziszerszámot, és ve-

gyen fel olyan stabil helyzetet, amelyben ellen tud áll-

ni a visszarúgási erőnek. Mindig használja a pótfogan-

tyút, ha van, hogy a lehető legjobban tudjon uralkodni

a visszarúgási erő felett, illetve indításkor a reakciós

nyomaték felett. A kezelő személy megfelelő óvintézke-

dések megtételével uralkodni tud a visszarúgás és reak-

u Sohase vigye a kezét a forgó tartozék közelébe. A tar-

tozék visszarúgás esetén a kezéhez érhet.

u Olyan pozíciót vegyen fel és helyezkedjen a szerszám

használata közben, hogy ha esetleg az visszarúgna,

Ön ne sérüljön. A visszarúgás az elektromos kéziszerszá-

mot a csiszolókorong leblokkolási pontban fennálló for-

gásirányával ellentétes irányba hajtja.

u A sarkok és élek közelében különösen óvatosan dol-

gozzon. Akadályozza meg, hogy a tartozék lepattanjon

a munkadarabról, vagy beékelődjön a munkadarabba.

A forgó tartozék a sarkoknál, éleknél és lepattanás esetén

könnyen beékelődik. Ez a készülék feletti uralom elveszté-

séhez, vagy visszarúgáshoz vezet.

u Sose szereljen fel az elektromos kéziszerszámra fafű-

részlapot, vagy fogazott fűrészlapot. Az ilyen szer-

számbetétek gyakran visszarúgáshoz vezetnek, illetve az

uralom elvesztéséhez az elektromos kéziszerszám felett.

Biztonsági előírások a csiszoláshoz és a csiszolással

végzett vágási műveletekhez

u Csak az Ön elektromos kéziszerszámához javasolt csi-

szolókorong típusokat és a kiválasztott koronghoz ki-

alakított védőburát használja. Az olyan korongok, ame-

lyekre az elektromos kéziszerszám nincs méretezve, nem

lehet megfelelően lefedni, ne használja , mivel nem biz-

u A besüllyesztett középpontú csiszolókorong csiszoló

felületének a védőbúra ajkai által meghatározott sík

alatt kell lennie. Egy helytelenül felszerelt korongot,

amely kiáll a védőbúra ajka alól, nem lehet megfelelően le-

u A védőburának biztonságosan hozzá kell lennie erősít-

ve az elektromos kéziszerszámhoz és a maximális biz-

tonságot nyújtó megfelelő helyzetben kell lennie,

hogy a korongnak csak a lehető legkisebb része ma-

radjon fedetlenül a kezelő felé. A védőbúra segít meg-

védeni a kezelőt a korong kirepülő részeitől, a kerék aka-

ratlan megérintésétől és a szikráktól, amelyek meggyújt-

u A korongokat csak a javasolt alkalmazási módoknak

megfelelően használja. Példa: Sohase csiszoljon egy

hasítókorong oldalsó felületével. A hasítókorongok úgy

vannak méretezve, hogy az anyagot a korong élével mun-

kálják meg; ellenkező esetben a csiszolótestekre ható ol-

dalirányú erő a korong töréséhez vezethet.

u Mindig csak sértetlen és az alkalmazásra kerülő ko-

rongnak megfelelő méretű ás alakú karimákat hasz-

náljon. A megfelelő karimák megtámasztják a korongot

és csökkentik a korongtörés lehetőségét. A hasítókoron-

gokhoz szükséges karimák eltérhetnek a csiszolókoron-

gokhoz használt karimáktól.

u Ne használjon olyan elkopott korongokat, amelyek na-

gyobb elektromos kéziszerszámon való alkalmazásra

vannak méretezve. A nagyobb elektromos kéziszerszá-

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsMagyar | 215

mokhoz előirányzott korongok a kisebb elektromos kézi-

szerszám magasabb forgási sebességéhez nem használ-

hatóak mert széttörhetnek.

Kiegészítő biztonsági előírások a csiszolással végzett

u Ne "ékelje" be a hasítókorongot és ne gyakoroljon rá

túl nagy nyomást. Ne próbáljon meg túlságosan mé-

lyet vágni. A korong túlzott terhelése megnöveli az

igénybevételt, a korong a vágásban könnyebben oldalra

fordul és beékelődik, ennek következtében megnövekszik

a visszarúgás és a korongtörés valószínűsége.

u Kerülje el a testével a forgó korong síkját és a korong

mögötti tartományt. Ha a hasítókorong a munkadarab-

ban Öntől eltávolodva mozog, akkor az elektromos kézi-

szerszám a forgó koronggal visszarúgás esetén közvetle-

nül Ön felé pattanhat.

u Ha a korong szorul, vagy ha Ön bármely okból megsza-

kítja a munkát, kapcsolja ki a készüléket és tartsa azt

mozdulatlanul, amíg a korong teljesen leáll. Sose pró-

bálja meg kihúzni a még forgásban lévő hasítókoron-

got a vágásból, mert ez visszarúgáshoz vezethet. Mér-

je fel és szüntesse meg a beékelődés vagy a leblokkolás

u Ne indítsa újra a műveletet, ha a korong még benne

van a munkadarabban. Várja meg, amíg a korong is-

mét eléri a teljes sebességét és óvatosan vezesse be a

munkadarabba, a vágási vonalba. Ha az elektromos ké-

ziszerszámot úgy indítja újra, hogy a korong benne van a

munkadarabban, akkor a korong beékelődhet, elmozdul-

hat, vagy a gép visszarúghat.

u A kerék beékelődésének és a visszarúgásnak a meg-

előzésére a lemezeket és a nagyobb méretű munkada-

rabokat támassza alá. A nagyobb munkadarabok a saját

súlyuk alatt meghajolhatnak. A munkadarabot mind a vá-

gási vonal közelében, mind a munkadarab szélénél a ko-

rong mindkét oldalán alá kell támasztani.

u Ha falban, vagy más be nem látható területen hoz létre

"táska alakú beszúrást", járjon el különös óvatosság-

gal. Az anyagba behatoló hasítókorong gáz- vagy vízveze-

tékbe, elektromos vezetékekbe vagy más tárgyakba üt-

közhet, amelyek visszarúgást okozhatnak.

Biztonsági előírások a csiszolópapírral történő

u Ne használjon túlságosan nagy méretű csiszolópapírt.

A csiszolópapír kiválasztásakor tartsa be a gyártó ja-

vaslatait. A csiszolótányéron túl kilógó csiszolólapok sze-

mélyi sérülést okozhatnak, valamint a csiszolólapok meg-

repedését, szakadását okozhatják, esetlegesen visszarú-

Biztonsági előírások a drótkefével végzett munkákhoz

u Vegye figyelembe, hogy a drótkeféből a rendeltetés-

szerű használat közben is kihullanak a drót sörték. Ne

terhelje túl a drótokat a kefére gyakorolt nagy nyo-

mással. A kihulló drót sörték könnyen áthatolhatnak a

könnyebb ruhákon és/vagy a bőrön.

u Ha a drótkefével végzett munkához védőbúra alkalma-

zása javasolt, akkor gondoskodjon arról, hogy se a ko-

rong, se a drótok ne érhessenek hozzá a védőbúrához.

A korong vagy a kefe átmérője a terhelés és a centrifugális

erő következtében megnövekedhet.

Kiegészítő biztonsági előírások

Viseljen védőszemüveget.

u A rejtett vezetékek felkutatásához használjon arra al-

kalmas fémkereső készüléket, vagy kérje ki a helyi

energiaellátó vállalat tanácsát. Ha egy elektromos veze-

téket a berendezéssel megérint, az tűzhöz és áramütés-

hez vezethet. Egy gázvezeték megrongálása robbanást

eredményezhet. Ha egy vízvezetéket szakít meg, anyagi

károk keletkeznek, vagy áramütést okozhat.

u Ne érjen hozzá a csiszoló- és darabolókorongokhoz,

amíg le nem hűltek. A korongok a munka során igen erő-

u Ha az áramellátás (például feszültségkiesés, vagy a

hálózati csatlakozó dugó kihúzása következtében)

megszakad, oldja fel és állítsa át a KI helyzetbe a be/

ki-kapcsolót. Így meg lehet előzni egy akaratlan újraindu-

u A megmunkálásra kerülő munkadarabot megfelelően

rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmezte-

tést és előírást. A biztonsági előírások és uta-

sítások betartásának elmulasztása áramütés-

hez, tűzhöz és/vagy súlyos sérülésekhez vezet-

Kérjük, vegye figyelembe a Használati Utasítás első részében

Rendeltetésszerű használat

Ez az elektromos kéziszerszám fém- és kőanyagok víz alkal-

mazása nélkül való darabolására, nagyoló csiszolására és ke-

félésére, valamint kövek gyémántbetétes magfúróval való,

víz alkalmazása nélküli fúrására szolgál.

Kötött csiszolóanyagokkal való daraboláshoz egy a darabo-

lásra szolgáló speciális védőbúrát kell használni.

Kőben végzett darabolási munkákhoz megfelelő porelszívás-

ról kell gondoskodni.

A megengedett csiszolószerszámokkal az elektromos kézi-

szerszámot csiszolópapíros csiszolásra is lehet használni.

Az elektromos kéziszerszámot beton csiszolására nem sza-

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)216 | Magyar

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozá-

sa az elektromos kéziszerszámnak az ábra-oldalon található

Védőbúra reteszelés feloldó kar

Fordulatszám előválasztó szabályozókerék

Pótfogantyú (szigetelt fogantyú-felület)

Védőbúra daraboláshoz

Védőbúra csiszoláshoz

Elszívó búra csiszoláshoz

Befogó karima O-gyűrűvel

Keményfém csészealakú csiszolótárcsa

Kétkörmös kulcs a befogó anyához

Fogantyú (szigetelt fogantyú-felület)

Elszívó búra daraboláshoz vezetőszánnal

Gyémántszegmenses daraboló tárcsa

A képeken látható vagy a szövegben leírt tartozékok rész-

ben nem tartoznak a standard szállítmányhoz. Tartozék-

programunkban valamennyi tartozék megtalálható.

Sarokcsiszoló GWS 9-115 9-125 11-125 12-125CI 12-125CI Rendelési szám

3601G9B0.. 3601G9C0.. 3601G9D0.. 3601G9306. 3601G930G.

Névleges felvett teljesít-

W 900 900 1100 1150 1200

Leadott teljesítmény W 530 530 740 530 640

Névleges fordulatszám perc

11500 11500 11500 11500 11500

Fordulatszám beállítási tar-

Max. csiszolókorong-átmé-

mm 115 125 125 125 125

A csiszolótengely menete M 14 M 14 M 14 M 14 M 14

A csiszolótengely menet

mm 22,2 22,2 22,2 22,2 22,2

A fordulatszám előválasztá-

Újraindulás elleni védelem ● ● ● ● ●

Indítási áram korlátozás ● ● ● ● ●

Visszarúgási kikapcsolás – – – ● ●

Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA‑eljárás) szerint

– Rezgéscsillapító pótfo-

kg 2,1 2,1 2,3 2,3 2,3

– Standard pótfogantyú-

kg 2,0 2,0 2,2 2,2 2,2

Érintésvédelmi osztály

/ II / II / II / II / II A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivi-

telek esetén ezek az adatok változhatnak.

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsMagyar | 217

3601G9E0.. 3601G9F0.. 3601G960.. 3601G9X0..

Névleges felvett teljesítmény W 1300 1300 1500 1500

Leadott teljesítmény W 700 700 820 820

Névleges fordulatszám perc

11500 11500 11500 7500

Fordulatszám beállítási tartomány perc

– 2800–11500 2800–11500 2200–7500

Max. csiszolókorong-átmérő mm 125 125 125 125

A csiszolótengely menete M 14 M 14 M 14 M 14

A csiszolótengely menet max. hossza mm 22,2 22,2 22,2 22,2

A fordulatszám előválasztása – ● ● ●

Konstanselektronika ● ● ● ●

Újraindulás elleni védelem ● ● ● ●

Indítási áram korlátozás ● ● ● ●

Visszarúgási kikapcsolás ● ● ● ●

Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA‑eljárás) szerint

– Rezgéscsillapító pótfogantyúval kg 2,3 2,3 2,4 2,4

– Standard pótfogantyúval kg 2,2 2,2 2,3 2,3

Érintésvédelmi osztály

/ II / II / II / II A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az

adatok változhatnak.

Sarokcsiszoló GWS 17-125CI 17-125CIE 17-125CIT 17-150CI 17-125Inox

3601G9G0.. 3601G9H0.. 3601G9J0.. 3601G9K0.. 3601G9M0..

Névleges felvett teljesítmény W 1700 1700 1700 1700 1700

Leadott teljesítmény W 1010 1010 1010 1010 1010

Névleges fordulatszám perc

11500 11500 9300 9300 7500

Fordulatszám beállítási tarto-

– 2800–11500 2800–9300 – 2200–7500

Max. csiszolókorong-átmérő mm 125 125 125 150 125

A csiszolótengely menete M 14 M 14 M 14 M 14 M 14

A csiszolótengely menet max.

mm 22,2 22,2 22,2 22,2 22,2

A fordulatszám előválasztása – ● ● – ●

Konstanselektronika ● ● ● ● ●

Újraindulás elleni védelem ● ● ● ● ●

Indítási áram korlátozás ● ● ● ● ●

Visszarúgási kikapcsolás ● ● ● ● ●

Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA‑eljárás) szerint

– Rezgéscsillapító pótfogan-

kg 2,4 2,4 2,4 2,5 2,4

– Standard pótfogantyúval kg 2,3 2,3 2,3 2,4 2,3

Érintésvédelmi osztály

/ II / II / II / II / II A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az

adatok változhatnak.

Sarokcsiszoló GWS 19-125CI 19-125CIE 19-150CI 19-125CIST Rendelési szám

3601G9N0.. 3601G9P0.. 3601G9R0.. 3601G9S0..

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)218 | Magyar

Sarokcsiszoló GWS 19-125CI 19-125CIE 19-150CI 19-125CIST Névleges felvett teljesítmény W 1900 1900 1900 1900

Leadott teljesítmény W 1220 1220 1220 1220

Névleges fordulatszám perc

11500 11500 9700 7800

Fordulatszám beállítási tartomány perc

Max. csiszolókorong-átmérő mm 125 125 150 125

A csiszolótengely menete M 14 M 14 M 14 M 14

A csiszolótengely menet max. hossza mm 22,2 22,2 22,2 22,2

A fordulatszám előválasztása – ● – –

Konstanselektronika ● ● ● ●

Újraindulás elleni védelem ● ● ● ●

Indítási áram korlátozás ● ● ● ●

Visszarúgási kikapcsolás ● ● ● ●

Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA‑eljárás) szerint

– Rezgéscsillapító pótfogantyúval kg 2,4 2,4 2,5 2,4

– Standard pótfogantyúval kg 2,3 2,3 2,4 2,3

Érintésvédelmi osztály

/ II / II / II / II A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az

adatok változhatnak.

Zaj és vibráció értékek

GWS 9-115 9-125 11-125 12-125CI 12-125CI Rendelési szám

3601G9B0.. 3601G9C0.. 3601G9D0.. 3601G9306. 3601G930G.

A zajkibocsátási értékek aEN60745-2-3szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke

Hangteljesítmény-szint

Szórás, K Viseljen fülvédőt!

rezgési összértékek (a három irány vektorösszege) és a Kszórás aEN60745-2-3szabványnak megfelelően meghatáro-

Felület csiszolása (nagyolás):

Csiszolólappal végzett csiszolás:

3601G9E0.. 3601G9F0.. 3601G960.. 3601G9X0..

A zajkibocsátási értékek aEN60745-2-3szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke

Hangteljesítmény-szint

Viseljen fülvédőt! 3 3 3 3

rezgési összértékek (a három irány vektorösszege) és a Kszórás aEN60745-2-3szabványnak megfelelően meghatáro-

Felület csiszolása (nagyolás):

Csiszolólappal végzett csiszolás:

3601G9G0.. 3601G9H0.. 3601G9J0.. 3601G9K0.. 3601G9M0..

A zajkibocsátási értékek aEN60745-2-3szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke

Hangteljesítmény-szint

Szórás, K Viseljen fülvédőt!

rezgési összértékek (a három irány vektorösszege) és a Kszórás aEN60745-2-3szabványnak megfelelően meghatáro-

Felület csiszolása (nagyolás):

Csiszolólappal végzett csiszolás:

GWS 19-125CI 19-125CIE 19-150CI 19-125CIST Rendelési szám

3601G9N0.. 3601G9P0.. 3601G9R0.. 3601G9S0..

A zajkibocsátási értékek aEN60745-2-3szabványnak megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke

Hangteljesítmény-szint

Szórás, K Viseljen fülvédőt!

rezgési összértékek (a három irány vektorösszege) és a Kszórás aEN60745-2-3szabványnak megfelelően meghatáro-

Felület csiszolása (nagyolás):

Csiszolólappal végzett csiszolás:

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)220 | Magyar

Az ezen előírásokban megadott rezgési szint egy szabvány-

ban rögzített mérési módszerrel került meghatározásra és az

elektromos kéziszerszámok összehasonlítására ez az érték

felhasználható. Ez az érték a rezgési terhelés ideiglenes

becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő alkal-

mazási területein való használat során fellépő érték. Ha az

elektromos kéziszerszámot más alkalmazásokra, eltérő be-

tétszerszámokkal vagy nem kielégítő karbantartás mellett

használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen megnö-

A rezgési terhelés pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a berendezés kikap-

csolt állapotban van, vagy amikor be van ugyan kapcsolva,

de nem kerül ténylegesen használatra. Ez az egész munka-

időre vonatkozó rezgési terhelést lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos ké-

ziszerszám és a betétszerszámok karbantartása, a kezek me-

legen tartása, a munkamenetek megszervezése.

Védőberendezés felszerelése

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

Figyelem: Ha a csiszolókorong üzem közben eltörött, vagy

ha a védőbúra vagy az elektromos kéziszerszám felvevő egy-

ségei megrongálódtak, az elektromos kéziszerszámot azon-

nal el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevő-

szolgálat és alkalmazási tanácsadás“ fejezetben.

Védőbúra csiszoláshoz

Tegye rá a (7) védőbúrát az

elektromos kéziszerszám

fogadó egységére, amíg a

védőbúra kódoló billentyűi

meg nem felelnek a fogadó-

egységnek. Eközben nyom-

ja be és tartsa benyomva a

(1) reteszelés feloldó kart.

Nyomja rá a (7) védőbúrát

az orsónyakra, amíg a védő-

búra pereme felfekszik az

elektromos kéziszerszám

karimájára és forgassa el a

védőbúrát, amíg az jól hall-

hatóan bepattan a helyére.

Állítsa be a munkamenetnek megfelelően a (7) védőbúra

helyzetét. Ehhez nyomja felfelé a (1) reteszelés feloldó kart

és forgassa a (7) védőbúrát a kívánt helyzetbe.

u Mindig úgy állítsa be a (7) védőbúrát, hogy a (1) rete-

szelés feloldó kar mind a 3 piros bütyke belenyúljanak

a (7) védőbúra megfelelő bemélyedéseibe.

u Állítsa be úgy a (7) védőbúra helyzetét, hogy a kezelő

irányába ne léphessenek ki szikrák.

u A (7) védőbúrának csak a (1) reteszelés feloldó kar

működtetése után szabad elfordulnia! Ellenkező eset-

ben az elektromos kéziszerszámot semmi esetre sem

szabad tovább használni, hanem a vevőszolgálatnál le

Megjegyzés: A (7) védőbúrán elhelyezett kódoló bütykök

biztosítják, hogy az elektromos kéziszerszámra csak egy hoz-

záillő védőbúrát lehessen felszerelni.

Elszívó búra csiszoláshoz

Festékek, lakkok és műanyagok (10)keményfém csészeala-

kú korongokkal való, kevés porral járó csiszolásához a

(8)elszívóbúrát lehet használni. A (8)elszívóbura fémek

megmunkálására nem alkalmas.

A (8)elszívóburához egy megfelelő Bosch-porszívót lehet

A (8)elszívóburát a (7)védőburához hasonlóan kell felsze-

relni. A kefés koszorú kicserélhető.

Védőbúra daraboláshoz

u Ha kötött csiszolóanyaggal ellátott koronggal végez

darabolást, használja mindig a darabolásra szolgáló

u Kőben végzett darabolási munkákhoz megfelelő porel-

szívásról kell gondoskodni.

A darabolásra szolgáló (6) védőbúrát ugyanúgy kell felszerel-

ni, mint a csiszolásra szolgáló (7) védőbúrát.

Elszívó búra daraboláshoz, vezetőszánnal

A darabolásra szolgáló(18)elszívó búrát védőszánnal a csi-

szolásra szolgáló védőbúrához hasonlóan kell felszerelni.

u A (22) gumi csiszolótárcsával vagy a fazékkefével / le-

gyezős csiszolókoronggal végzendő munkákhoz min-

dig szerelje fel a (20) kézvédőt.

A (20) kézvédőt a (5) pótfogantyúval rögzítse.

u Az elektromos kéziszerszámát csak a (5) pótfogantyú-

val együtt használja.

u Ha a pótfogantyú megrongálódott, ne használja to-

vább az elektromos kéziszerszámot. A pótfogantyún

nem szabad változtatásokat végrehajtani.

A munkavégzési módszernek megfelelően csavarja fel a (5)

pótfogantyút a hajtóműfej jobb vagy bal oldalára.

Rezgéscsillapító pótfogantyú

A munkavégzési módszer-

nek megfelelően csavarja

fel a(5) pótfogantyút a haj-

tóműfej jobb vagy bal olda-

A rezgéscsillapító pótfogantyú egy kevesebb rezgéssel járó

és így kellemesebb és biztonságos munkavégzést tesz lehe-

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsMagyar | 221

u Az elektromos kéziszerszámát csak a (5) pótfogantyú-

val együtt használja.

u A pótfogantyún ne hajtson végre semmiféle változta-

Ha egy pótfogantyú megsérült, ne használja tovább.

A csiszolószerszámok felszerelése

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

u Ne érjen hozzá a csiszoló- és darabolókorongokhoz,

amíg le nem hűltek. A korongok a munka során igen erő-

Tisztítsa meg a (16) csiszolóorsót és valamennyi felszerelés-

re kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és kilazításához nyomja

meg a (2) tengely reteszelőgombot, hogy ezzel reteszelje a

u A tengely reteszelőgombot csak teljesen nyugalmi ál-

lapotban lévő csiszolótengely esetén szabad meg-

nyomni. Ellenkező esetben az elektromos kéziszerszám

Csiszoló-/darabolótárcsa

Vegye figyelembe a csiszolószerszámok méreteit. A nyílás át-

mérőjének illeszkednie kell a befogó karimához. Redukáló

idomot, vagy adaptert nem szabad használni.

A gyémántbetétes darabolótárcsák alkalmazása során ügyel-

jen arra, hogy a gyémántbetétes darabolótárcsán található

nyíl iránya megegyezzen az elektromos kéziszerszám forgás-

irányával (lásd a hajtóműfejen a forgásirányt jelző nyilat).

A szerelési sorrend az ábrás oldalon látható.

A csiszoló-/daraboló korong rögzítéséhez csavarja fel, majd

a(lásd „ Gyorsbefogó anya ”,

Oldal221)körmöskulccsal szorítsa meg

a(14)rögzítőanyát.

u A csiszolószerszámok felszerelése után a készülék be-

kapcsolása előtt győződjön meg arról, hogy a csiszoló-

szerszám helyesen van felszerelve és szabadon forog.

Gondoskodjon arról, hogy a csiszolószerszám ne érjen

hozzá a védőbúrához vagy más alkatrészekhez.

A (9)befogó karimába a központozó perem kö-

ré egy műanyag alkatrész (O-gyűrű) van behe-

lyezve. Ha az O-gyűrű hiányzik, vagy meg-

rongálódott, a (9)befogó karimát a további

használat előtt okvetlenül ki kell cserélni.

Legyezős csiszolókorong

u A legyezős csiszolókoronggal végzendő munkákhoz

mindig szerelje fel a (20) kézvédőt.

u A (22) gumi csiszolótányérral végzendő munkákhoz

mindig szerelje fel a (20) kézvédőt.

A szerelési sorrend az ábrás oldalon látható.

Csavarja fel a (24) hengeres anyát és húzza meg szorosra a

Sarokcsiszoló/kefés tárcsa

u A sarokcsiszolóval vagy a kefés tárcsával végzendő

munkákhoz mindig szerelje fel a (20) kézvédőt.

A szerelési sorrend az ábrás oldalon látható.

A sarokcsiszolót / kefés tárcsát annyira fel kell tudni csava-

rozni a csiszolótengelyre, hogy szorosan felfeküdjön a csi-

szolótengely menetének végén található csiszolótengely kari-

mára. Húzza meg egy villáskulccsal szorosra a sarokcsiszo-

lót / kefés tárcsát.

Egy egyszerű, szerszámok alkalmazása nélküli csiszolószer-

szám-cseréhez a (14) befogó anya helyett a (13) gyorsbefo-

gó anyát is lehet használni.

u A (13) gyorsbefogó anyát csak csiszoló vagy daraboló

tárcsákhoz szabad használni.

Csak hibátlan, kifogástalan (13) gyorsbefogó anyát

A felcsavarozás során ügyeljen arra, hogy a (13) gyors-

befogó anya felirattal ellátott oldala ne a csiszolókorong

felé mutasson; a nyílnak a (26) indexre kell mutatnia.

A csiszolótengely rögzítésé-

hez nyomja meg a (2) ten-

gely reteszelő gombot. A

gyorsbefogó anya megszorí-

tásához forgassa el erőtelje-

sen a csiszolókorongot az

óramutató járásával meg-

Egy előírásszerűen megszo-

rított, megrongálatlan

gyorsbefogó anyát a pere-

mes gyűrűnek az óramutató

járásával ellenkező irányban

való elforgatásával szabad

kézzel ki lehet oldani. Egy

beszorult gyorsbefogó

anya kilazítására sohase

használjon fogót, hanem

csak a kétkörmös kulcsot.

A kétkörmös kulcsot az áb-

rán látható módon kell hasz-

Megengedett csiszolószerszámok

A használati útmutatóban megnevezett összes csiszolószer-

számot lehet használni.

Az alkalmazásra kerülő csiszolószerszámok megengedett

fordulatszámának [perc

], illetve kerületi sebességének leg-

alábbis el kell érnie az alábbi táblázatban megadott értéke-

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)222 | Magyar

Ezért vegye tekintetbe a csiszolószerszám címkéjén meg-

adott megengedett fordulatszámot, illetve kerületi sebes-

A hajtóműfej elfordítása (lásd aAábrát)

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

A hajtóműfejet 90°-os lépésekben el lehet forgatni. Így a be-/

kikapcsolót különleges munkavégzési esetekhez, például

balkezes kezelők számára, egy előnyösebb helyzetbe lehet

Teljesen csavarja ki a 4 csavart. Óvatosan, és anélkül, hogy

levenné a házról, forgassa el az új helyzetbe a hajtóműfejet.

Húzza meg ismét szorosra a 4 csavart.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és

fémek pora egészségkárosító hatású lehet. A poroknak a ke-

zelő vagy a közelben tartózkodó személyek által történő

megérintése vagy belégzése allergikus reakciókat és/vagy a

légutak megbetegedését vonhatja maga után.

Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá-

súak, főleg ha a faanyag kezeléséhez más anyagokat is fel-

használtak (kromát, favédő vegyszerek). A készülékkel az-

besztet tartalmazó anyagokat csak szakembereknek szabad

– A lehetőségek szerint használjon az anyagnak megfelelő

– Gondoskodjon a munkahely jó szellőztetéséről.

– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-

dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az

adott országban érvényes előírásokat.

u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-

sen össze por. A porok könnyen meggyulladhatnak.

u Ügyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos kézi-

szerszám típustábláján található adatokkal. A

230V‑os berendezéseket 220V hálózati feszültségről

is szabad üzemeltetni.

Ha az elektromos kéziszerszámot mobilis áramfejlesztő be-

rendezésekről (generátorokról) üzemelteti, amelyek nem

rendelkeznek elegendő teljesítmény-tartalékkal, illetve nin-

csenek felszerelve az indítási áramot megfelelően felerősítő

feszültségszabályozóval, a teljesítmény lecsökkenhet, illetve

az elektromos kéziszerszám az indításkor atipikus módon vi-

Kérjük, vizsgálja meg, hogy alkalmas-e az Ön által használt

áramfejlesztő berendezés, főleg ami a hálózati feszültséget

és a frekvenciát illeti.

Az elektromos kéziszerszám üzembe helyezéséhez tolja

előre a (3) be-/kikapcsolót.

A (3) be-/kikapcsoló bekapcsolt állapotban való reteszelé-

séhez nyomja le elöl a (3) be-/kikapcsoló t, amíg az beugrik

a reteszelési helyzetbe.

Az elektromos kéziszerszám kikapcsolásához engedje el a

(3) be-/kikapcsolót, illetve, ha az az adott helyzetben rögzít-

ve van, nyomja be rövid időre, majd engedje el a (3) be-/ki-

u Minden használat előtt ellenőrizze a csiszolószerszá-

mokat. Győződjön meg arról, hogy a csiszolószerszám

helyesen van felszerelve és szabadon forog. Hajtson

végre egy terhelés nélküli, legalább 1 perces próbafu-

tást. Megrongálódott, nem kerek, vagy berezgő csi-

szolószerszámokat ne használjon. A megrongálódott

csiszolószerszámok széttörhetnek és sérüléseket okoz-

Újraindulás elleni védelem

Az újraindulás elleni védelem az áramellátás megszakítása

majd helyreállítása esetén meggátolja az elektromos kézi-

szerszám akaratlan újraindulását.

Az ismételt üzembe helyezéshez hozza a (3) be-/kikapcso-

lót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elekt-

romos kéziszerszámot.

Indítási áram korlátozás

Az elektronikus felfutási árambehatárolás az elektromos ké-

ziszerszám bekapcsolási teljesítményét korlátozza és így le-

hetővé teszi annak egy 16Amperes biztosítékról való üze-

Figyelem: Ha az elektromos kéziszerszám a bekapcsolás

után teljes fordulatszámmal kezd el működni, a felfutási

árambehatárolás nem működik. Az elektromos kéziszerszá-

mot ekkor azonnal be kell küldeni a Vevőszolgálatnak. A cí-

meket lásd a „Vevőszolgálat és alkalmazási tanácsadás“ c. fe-

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsMagyar | 223

Visszarugási kikapcsolás

GWS 19-150 CI / GWS 19-125 CIST)

Az elektromos kéziszerszám hirtelen visszarú-

gásakor, például daraboló vágásnál egy leblok-

kolás esetén, a motor áramellátását a rendszer

elektronikus úton megszakítja.

Az ismételt üzembe helyezéshez hozza a (3) be-/kikapcso-

lót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elekt-

romos kéziszerszámot.

GWS 19-150 CI / GWS 19-125 CIST)

A konstanselektronika a fordulatszámot üresjáratban és ter-

helés alatt gyakorlatilag állandó értéken tartja és garantálja

az egyenletes munkateljesítményt.

A fordulatszám előválasztása

(GWS 13-125 CIE / GWS 15-125 CIE / GWS 15-125 Inox /

GWS 17-125 CIE / GWS 17-125 CIT / GWS 17-125 Inox /

A (4)fordulatszám előválasztó szabályozókerékkel a szüksé-

ges fordulatszámot üzem közben is ki lehet jelölni. Az alábbi

táblázatban található adatok javasolt értékek.

Anyag Alkalmazás Betétszerszám A szabályozókerék helyzete

Fém Festék eltávolítása Csiszolópapír 2 − 3

Fa, fém Kefélés, rozsdátlanítás Edénykefe, csiszolólap 3

Fém, kő Csiszolás Csiszolókorong 4 − 6

Fém Nagyoló csiszolás Csiszolókorong 6

Fém Darabolás Darabolótárcsa 6

Kő Darabolás Gyémánt darabolótárcsa és veze-

tősín (kőzet darabolása csak a

vezetősín használata mellett

A fordulatszám fokozatoknál megadott fordulatszámok tájékoztató értékek.

u A betétszerszám megengedett fordulatszámának leg-

alább akkorának kell lennie, mint az elektromos kézi-

szerszámon megadott legnagyobb fordulatszámnak. A

megengedettnél gyorsabban forgó betétszerszámok szét-

törhetnek és kirepülhetnek.

Munkavégzési tanácsok

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

u Tartófalakban való vágások esetén legyen óvatos,

lásd a „Statikai megjegyzések“ című fejezetet.

u Fogja be a munkadarabot, ha az a saját súlyánál fogva

nem helyezkedik el biztonságosan.

u Ne terhelje annyira meg az elektromos kéziszerszá-

mot, hogy az ettől leálljon.

u Magas terhelés után hagyja még néhány percig üresjá-

ratban működni az elektromos kéziszerszámot, hogy a

betétszerszám lehűljön.

u Ne használja az elektromos kéziszerszámot egy dara-

u Ne érjen hozzá a csiszoló- és darabolókorongokhoz,

amíg le nem hűltek. A korongok a munka során igen erő-

Legyezős csiszolókorong

A legyezős csiszolókoronggal (külön tartozék) homorú és

domború felületeket és profilokat is meg lehet munkálni. A

legyezős csiszolókorongoknak lényegesen nagyobb az élet-

tartama, alacsonyabb a zajszintje és alacsonyabb csiszolási

hőmérsékletekhez vezetnek, mint a szokásos csiszolókoron-

u Sohase használjon hasítókorongokat nagyoló csiszo-

Nagyoló csiszolásnál a legjobb eredmények eléréséhez 30° –

40° állásszöget használjon. Mérsékelt nyomással mozgassa

ide-oda az elektromos kéziszerszámot. Így a munkadarab

nem lesz túl forró, nem színeződik el és nem keletkeznek raj-

Bosch Power Tools 1 609 92A 5WS | (06.08.2020)224 | Magyar

u Ha kötött csiszolóanyaggal ellátott koronggal végez

darabolást, használja mindig a darabolásra szolgáló

A daraboló csiszoláshoz használjon a megmunkálásra kerülő

anyagnak megfelelő, mérsékelt előtolást. Ne gyakoroljon

nyomást a daraboló korongra, ne ékelje be és ne oszcillálja a

Ne fékezze le a kifutó daraboló korongokat a korong oldalára

gyakorolt nyomással.

Az elektromos kéziszerszá-

mot mindig a forgásirányá-

val ellentétes irányban kell

vezetni. Ellenkező esetben

a készülék irányíthatatla-

nul kiugorhat a vágásból.

Profilok és négyszögletes

csövek darabolásánál a leg-

célszerűbb a legkisebb ke-

resztmetszetnél kezdeni a

u Kőben végzett darabolási munkákhoz megfelelő porel-

szívásról kell gondoskodni.

u Viseljen porvédő álarcot.

u Az elektromos kéziszerszámot csak száraz darabolás-

ra / száraz csiszolásra szabad használni.

Kövek darabolásához a legcélszerűbb egy gyémántbetétes

daraboló korongot használni .

A (18) vezetőszánnal felszerelt, darabolásra szolgáló elszí-

vóbúra alkalmazása esetén a porszívónak engedélyezve kell

lennie kőpor elszívására. Bosch erre alkalmas porszívókat

Kapcsolja be az elektromos

kéziszerszámot és tegye rá

a vezetőszán első részével a

munkadarabra. Az elektro-

mos kéziszerszámot mérsé-

kelt, a megmunkálásra kerü-

lő anyagnak megfelelő elő-

tolással tolja előre.

Különösen kemény anya-

gok, például magas kavics-

tartalmú beton darabolása során a gyémántbetétes daraboló

korong túlhevülhet és ennek következtében megrongálód-

hat. Egy szikrakörrel körülvett gyémántbetétes daraboló ko-

rong határozottan erre utal.

Ebben az esetben szakítsa meg a darabolási eljárást és járas-

sa a gyémántbetétes daraboló korongot rövid ideig üresjá-

ratban a legmagasabb fordulatszámon, hogy az lehűlhessen.

Ha a munkateljesítmény észrevehetően csökken és a tárcsát

szikrakoszorú veszi körül, akkor ez arra utal, hogy a darabo-

lótárcsa eltompult. Az ilyen daraboló korongot erősen kopta-

tó anyagban, például mészhomokkőben végzett rövid vágá-

sokkal ismét ki lehet élesíteni.

Statikai megjegyzések

Tartófalakban nyitott vágásoknak meg kell felelniük a

DIN1053 szabvány 1. részében leírtaknak, vagy az adott or-

szágban érvényes előírásoknak. Ezeket az előírásokat okvet-

lenül be kell tartani. Kérje ki a munka megkezdése előtt a fe-

lelős statikus, építészmérnök vagy építésvezetőség tanácsát.

Karbantartás és szerviz

Karbantartás és tisztítás

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

u Tartsa mindig tisztán az elektromos kéziszerszámot és

annak szellőzőnyílásait, hogy jól és biztonságosan dol-

u Extrém munkafeltételek esetén a lehetőségnek meg-

felelően mindig használjon egy elszívó berendezést.

Fújja ki gyakran a szellőzőnyílásokat, és iktasson be a

hálózati vezeték elé egy hibaáram védőkapcsolót

(PRCD). Fémek megmunkálása során vezetőképes por

juthat az elektromos kéziszerszám belsejébe. Ez hátrá-

nyos hatással lehet az elektromos kéziszerszám védőszi-

A tartozékokat gondosan tárolja és kezelje.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével

csak a magát a Bosch céget, vagy egy Bosch elektromos ké-

ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne-

hogy a biztonságra veszélyes szituáció lépjen fel.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve-

sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a következő címen találhatók:

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és

azok tartozékaival kapcsolatos kérdésekben szívesen nyújt

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,

okvetlenül adja meg a termék típustábláján található 10‑je-

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

További szerviz-címek itt találhatók:

1 609 92A 5WS | (06.08.2020) Bosch Power ToolsРусский | 225

Az elektromos kéziszerszámokat, a tartozékokat és a csoma-

golást a környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a

háztartási szemétbe!

Csak az EU‑tagországok számára:

A használt villamos és elektronikus berendezésekre vonatko-

zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele-

lő országok jogharmonizációjának megfelelően a már hasz-

nálhatatlan elektromos kéziszerszámokat külön össze kell

gyűjteni és a környezetvédelmi szempontból megfelelő újra

felhasználásra le kell adni.

EU konformitási nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek

az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi ide-

vágó előírásainak és megfelelnek a következő szabványoknak.

Műszaki dokumentumok megőrzési pontja: *
