HEAVEN GLASS 2.0 - Köksfläkt FABER - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	FABER
Modell	HEAVEN GLASS 2.0
Kategori	Köksfläkt
Huvudmaterial	Glas och metall
Elanslutning	220-240 V / 50-60 Hz (enligt typskylt)
Minsta säkerhetsavstånd	650 mm
Luftutloppsdiameter	≥ 120 mm
Antal hastigheter	4 (1, 2, 3, Intensiv)
Intensivfunktion	Ja, tidsbegränsad 6 minuter
Fördröjningsfunktion (fördröjd avstängning)	Ja, tidsbegränsad 30 minuter
Belysning	LED, justerbar intensitet (2 nivåer)
Typ av fettfilter	Metall, diskmaskinssäkra
Typ av kolfilter	Aktivt, utbytbart (medföljer ej, kan inte regenereras)
Filteralarm	Ja: 100 h för fettfilter, 200 h för kolfilter
Fjärrkontroll	Ingår (batterier LR03-AAA medföljer ej)
Typ av manövrering	Pekskärm (knappar) + fjärrkontroll
Installation	Vägg- eller takmontering, utomhusavluftning eller recirkulation
Rekommenderat underhåll	Rengör fettfilter varannan månad, byt kolfilter var fjärde månad
Användning	Endast hushållsbruk
Säkerhet	Jordning obligatorisk

Vanliga frågor - HEAVEN GLASS 2.0 FABER

Vilket är det minsta avståndet mellan köksfläkten och spishällen?

Minsta säkerhetsavstånd är 650 mm. För gasspisar, följ avståndet som anges i instruktionerna om det är större.

Hur rengör man metallfettfiltren?

Fettfiltren kan diskas i diskmaskin. Öppna panelen, ta bort filtren genom att trycka dem bakåt och sedan nedåt, diska dem utan att böja, torka dem, och sätt sedan tillbaka dem med handtaget utåt.

När måste kolfiltren bytas?

Byt kolfiltren när LED S1 blinkar eller minst var 4:e månad. De kan inte tvättas eller regenereras.

Hur återställer man filteralarmet?

Stäng av belysningen och motorn. Tryck på knapp T3 i minst 3 sekunder tills LED blinkar 3 gånger för att bekräfta återställning.

Kan fläkten användas i recirkulationsläge?

Ja, i filterversion. Du måste installera aktivt kolfilter (medföljer ej) och aktivera kolfilteralarm via knapp T2 (5 sekunder).

Hur använder man fjärrkontrollen?

Fjärrkontrollen kan tända/släcka motorn och belysningen, ändra hastigheter (+, -), aktivera intensiv- och fördröjningsfunktioner. Den använder batterier LR03-AAA (1,5 V) som ej medföljer. För att para ihop, håll T4 intryckt i 5 sekunder (LED blinkar 2 gånger).

Vad gör man om belysningen inte fungerar?

Belysningen är en LED klass 1M. Om den inte fungerar, kontakta service för byte. Titta inte direkt med optiska instrument.

Vad är fördröjningsfunktionen?

Fördröjningsfunktionen stänger automatiskt av motorn och belysningen efter 30 minuter. Aktivera genom att hålla knapp T1 intryckt i ca 3 sekunder (LED T1 blinkar).

Hur aktiverar/inaktiverar man fjärrkontrollen?

Håll knapp T4 intryckt i ca 5 sekunder: 2 blinkningar bekräftar aktivering, 1 blinkning bekräftar inaktivering.

Är fläkten kompatibel med en gasspis?

Ja, men följ minsta avstånd på 650 mm. Om gasspisens instruktioner anger ett större avstånd, följ det. Säkerställ tillräcklig ventilation och lämna aldrig öppna lågor under fläkten.

BRUKSANVISNING HEAVEN GLASS 2.0 FABER

Denna bruksanvisning aforutsedd forlera versioner av apparaten. Det a moigt att vissa enskilda utrushingsdetailer, inte beror din apparat

INSTALLATION

• Tilverkaren atar sig inget ansvar for fel som beror pafelaktig erolamplig installation.
• Minsta tilatna avstand mellan spishäll och köstklefär 650 mm (vissa modeller kan installereras på en lagre höjd, se avsnitten mätt och installation).
• Kontrollera att mathingsnätets spänning motsvararden som anges på markskylten inuti köstkfläkten.
• For Klass-Iapparater, kontrollera att matringsnätget erfektiv jordning.
• Anslut fläkten til fränluffkanalen via etrör med en diameter på minst 120 mm. Anslutningsröret skall halsså kort som möjt.
• Anslut inte kõksläkten til fränluftkanaler som leder forbränningsgaser (frän pannor, eldstäder etc.).
• Om fäkten används tillsammens med icode-elektriska spisser (tex. gassipar) mäste tilläckig ventilation garanteras i Lokalen for att forhindra backlöde av forbränningsgaser. Köket mæste ha att tiluftdon med direkt ansluting mot yterluft for att garantera inflöde av friskluft. Korekt ar riskfri anvanching sakerstellas nr det maxima undertyck i Lokalen inte overster 0,04 mbar
• Ihandelse av skada pa kabeln, maste den bytas av tilverkaren erer av den teknska serviceaadeling, for att undvika risker.
• Om installationsanvisningama for matlagningsanordningen med gas anger att ett store avstand an det oven angiva ar nödvändigt maste de t beaktas. Man maste füjla alla regler om luftutslapp.

ANVÄNDNING

Kokstläkten aruteslutande avsedd for hemenanvanding, for att eliminerakos.
- Använd algir kóstkäften for andra ändamäl an det avsedda.
- Undvik hoga flammor under koki stäkten medan fläkten aridrift.
- Justera gaslagan sa att flammoma endast beror kokkarlets undersida och inte tranger upp langs dess sidor.
Fritsermaste overvakas kontinuertigt under anvandring: Overhettad oja kan fatta ed.
Koksfakten skil inte anvandas av bam erer personer som inte ar insattia i korekt anvanding.
- Apparaten üre avseddd att användas av bam ell erhandlikappade personer utan overvakning.
- Tillaga inga flamberade maträtter under köksfläkten, dā det finns risk für elsväda
- Denna apparat far inte användas av personer (inklusive bam) med nedsatta fysiska, sensoriska erler men-tala förmögör, erler av personer utan erfarenhet och kunskap, om inte de är kontrolerade aller instruerde om användingen av apparaten av personer ansvariga for deras säkerhet.
- Bam sca overvakas for att sakerstalla att deinte leker med apparaten.
- "WARNING: De atkomitga delama kan bil mycket varma om de anvands med matlagningsapperater".

UNDERHÄLL

Stang av apparaten ellerski den fran matningsniet innan nagot underhalsarbe utfors.
Rengor ocheller byt filtre med angivet interval (Risk foreldsvada).
Rengor kokiellkten med en fuktg trasa och neutralt flytande diskmodel.

Symbole n pä Produkten eller emballaget anger attprodukten inte fär hanteras som hushållsav- fall. Den skali stället lamnas in pä uppsamlingsplats for ätervinning av el- och elektronikkkomponenter. Genom att sakerställa attprodukten hanteras pà rätt sätt bidrar du till att forebygga eventuellt negativa miljo- och hälsoeffeker som kan uppsta omprodukten kasseras som vanligt avfall. För ytylerigare uppliesnaring om ätervinning bör du kontakta lokala myndigheter erller sophamtningstjänst erller affaren)där du köpte varan.

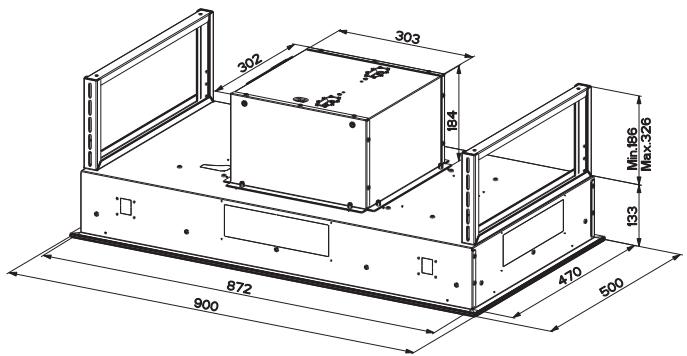

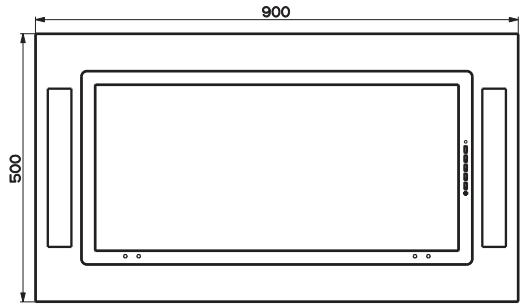

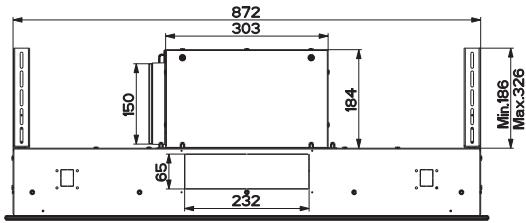

Matt

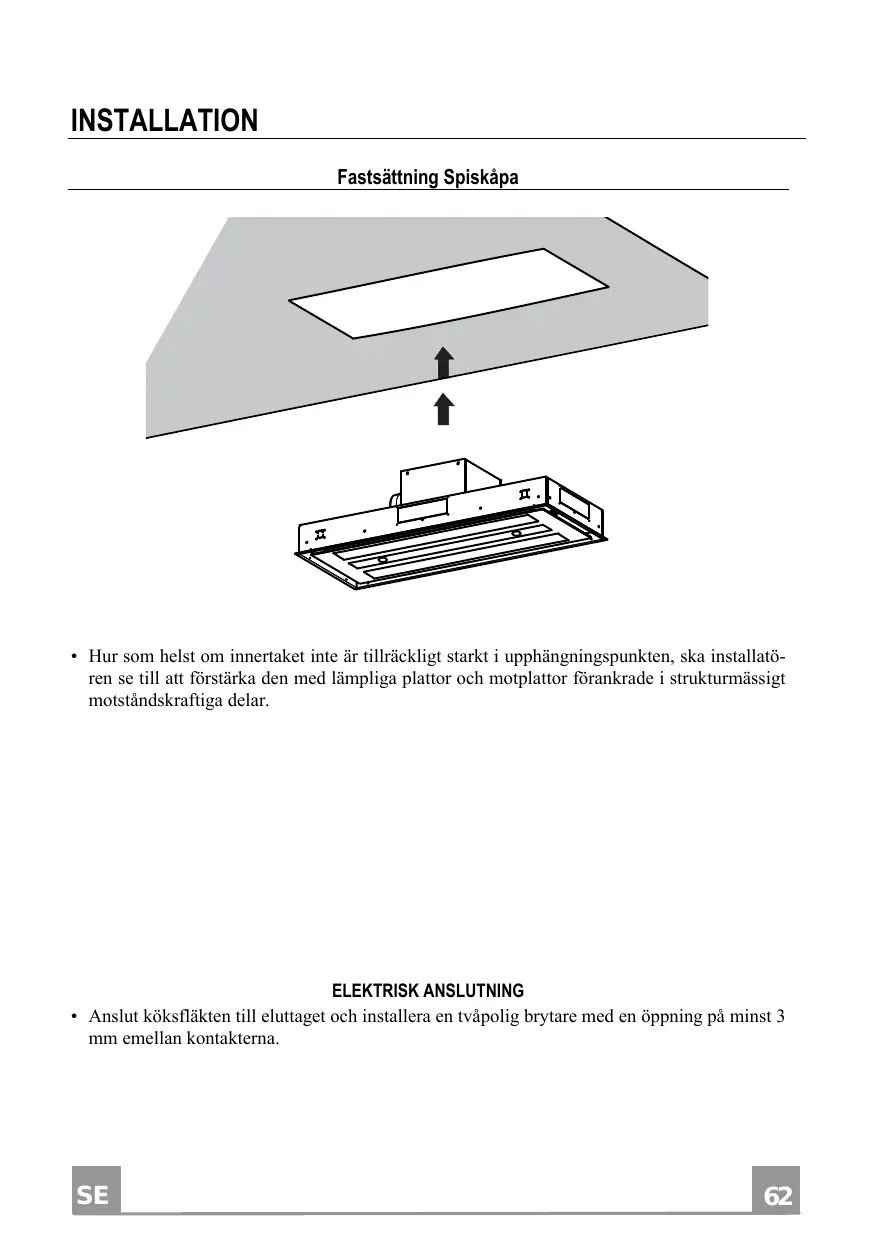

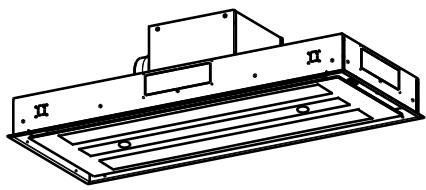

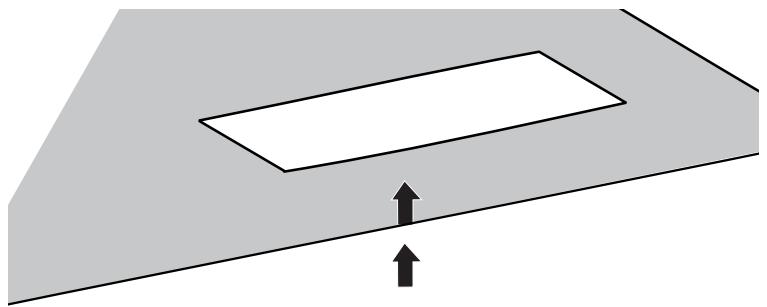

Fastsätting Spiskapa

• Hur som helst om在内的一个の状態をはみに、上部の状態をはみに。Hur som helst om inpflängningspunkten, ska installatoren se till att forstärka den med lamypliga plattor och motplattor forankrade i strukturmüssigt motstandskraftiga delar.

ELEKTRISK ANSLUTNING

• Anslut köksfläkten till eluttaget och installerera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.

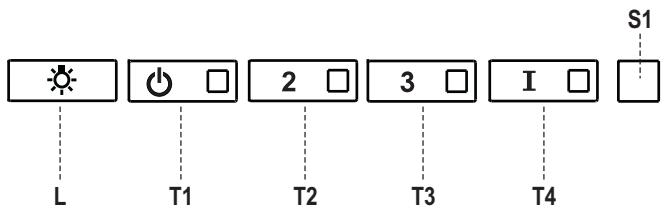

Kontrollpanel

Knapp	Lysdiod	Funktion
L	-	Tänder och släcker belysningen med max. intensitet.
		Tryckt i cirka 2 sekunder tänder/släcker den belysningen med reducerad intensitet.
T1	Fast	Slår på/stänger av motom på den första hastigheten.
	Blinkande	Funktion Delay: Genom att hälla knappen intryckt i cirka 3 sekunder aktiveras/avaktiveras Funktionen Delay (den automatiska avstängningen fösénad med 30' av motom, flåktama och belysningen). Kan inte aktiveras när Intensiv och 24h är aktiverade.
T2	Fast	Slår på motom på den andra hastigheten.
		Genom att hälla knappen intryckt i cirka 5 sekunder, när alla belastninger ár avständiga (Motor+Belysning), aktiveras larnet för filter med aktivi kol med dubbel blinkinging. För att avaktivera det, trycker du på nytt på knappen i ytterligare 5 sekunder tills en enkel blinkinging av tillhörande lysdiod visas.
T3	Fast	Slår på motom på den tredje hastigheten.
		Genom att hälla knappen intryckt i cirka 3 sekunder, när alla belastninger ár avständiga (Motor+Belysning), utförs nollställningen och lysdioden S1 blinkar tre gänger.
T4	Fast	Slår på motom på den INTENSIVA hastigheten. Denna hastighet ár tidsinställd på 6 minutes. Efter förfluten tid, ätergår systemet automatiskt till den tidigare valda hastigheten. Om den har aktiverats med avständig motor gär systemet till laget OFF;när tiden har förflutit.
		Genom att hälla den intryckt i 5 sekunder aktiveras fjärkkontrollen ochamma lysdiod blinkar två gänger. Genom att hälla den intryckt i 5 sekunder avaktiveras fjärkkontrollen och tillhörande lysdiod blinkar en gang.
S1	Fast	Signalerar larnet für mättade metallfettfilter och nödvändigheten att diska dem. Larnet träder i Funktion after 100 timmar av effektiv arbete av kõksfläkten. (Återställning, se avsnitt Underhäll)
	Blinkande	Signalerar, när det ár aktiverat, larnet för mättat luktfilter med aktivi kol, som måste bytas. Åven metallfettfiltre skä diskas. Larnet för mättat luktfilter med aktivi kol träder i Funktion after 200 timmar av effektiv arbete av kõksfläkten. (Aktivering och äterställning, se avsnitt Underhäll)

FJARRKONTROLL

Den har apparaten kan kontrolleras med en fjarrkontroll, driven med alkaliska zink-kol batterier pa 1,5 V av standardtyp LR03-AAA (medfoljer ej).

Lagg inte fjarrkontrollen i narheten av varmekallor.
- Kasta inte batterier i naturen, lagg dem i de speciella behallarna.

Fjarrkontrollens kontrollpanel

	Motor	On / Off motorn.
-		Sänker motorhastigheten vid varje tryck.
+		Ökar motorhastigheten vid varje tryck.
①	Intensiv	Aktiverar intensivfunktionen
②	Delay	Aktiverar/deaktiverar Delay Funktionen
	Belysning	On / Off belysning
		Tryckt i 2 sekunder ändrar den intensiteten på belysningen.

Öppning av panel

• Oppna panelen genom att dra i den.
• Rengör den utvändigt med en fuktig trasa och neutral rengöringsmedel.
• Rengör den även invändigt med en fuktig trasa och neutral rengöringsmedel; använd inte vata trasor eller svampar, inte heller vattenstål; använd inte slipmedel.

Metalfettfilter

Filtren kan även diskas i diskmaskin, de ske diskas nar lysdioden S1 tänds eller minst varannan帽子ad cirka eller oftare vid speciellt intensiv användning.

RENGÖRING AV FILTER

Aterställning av larmsignal

• Slack belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T3 i minst 3 sekunder tills den tredubbla blinkningen av lysdioden som bekräftelse.

Rengöring av filter

• Ta bort filtret, tryck det bakat och dra det samtidigt nedat.
• Diska filtret och undvik att böja det, och låt de torka innan du Återmontera det (en eventuell färgforändring på filtrets yta, som kan inträffa med tiden, reducerar absolutinte filtrets effektivitet).
• Montera filtren på nytt. Se till att handtaget vander mot den synliga utsidan.

Filtret kan inte diskas eller regenereras. Filtret ska bytas nar lysdioden S1 blinkar eller minst var 4:e manad. Larmsignalen, om tidigare aktiverad, intraffar enbart nar insugningsmotorn ar aktiverad.

• På köksfläktarna i filtrerande version, skå larnet För mittade filter aktiveras vid installationsögonblicker eller)darefter.
• Slack belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T2 i 5 sekunder tills den dubbla blinkningen av lysdioden som bekräftelse.

BYTE

Aterställning av larmsignal

• Slack belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T3 i minst 5 sekunder tills den tredubbla blinkningen av lysdioden F som bekräftelse.

Byte av filter

• Oppna utsugningspanelen genom att dra i den.
• Ta bort fetfiltret
• Avlagsna de mättade luktfiltren med aktivt kol, som angivet på figur (A).
• Montera de nya filtren, som angivet på figur (B).
• Montera det nga filtret genom att haka fast det i sātet.
• Atermontera fettfiltret och belysningsenheten.

Belysning

Varning: Denna apparat ar utrustad med ett vitt LED-ljus av klass 1M enligt normen EN 60825-1: 1994 + A1:2002 + A2:2001 ; max. avgiven optisk effekt@439nm: 7 W . Titta inte direkt med optiska instrument (kikare, forstoringsglas....).

• För byte kontakta servicecenter. ("För inköpet vänd dig till att service-centra").
