HEAVEN GLASS 2.0 - Hotte aspirante FABER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	FABER
Modèle	HEAVEN GLASS 2.0
Catégorie	Hotte aspirante
Matériau principal	Verre et métal
Alimentation électrique	220-240 V / 50-60 Hz (selon plaque signalétique)
Distance minimale de sécurité	650 mm
Diamètre de sortie d'air	≥ 120 mm
Nombre de vitesses	4 (1, 2, 3, Intensive)
Fonction Intensive	Oui, temporisée 6 minutes
Fonction Delay (arrêt différé)	Oui, temporisée 30 minutes
Éclairage	LED, intensité réglable (2 niveaux)
Type de filtre à graisse	Métalliques, lavables au lave-vaisselle
Type de filtre à charbon	Actif, remplaçable (non livré, non régénérable)
Alarme saturation filtres	Oui : 100 h pour filtres à graisse, 200 h pour filtres à charbon
Télécommande	Incluse (piles LR03-AAA non fournies)
Type de commande	Tactile (touches) + télécommande
Installation	Murale ou au plafond, évacuation extérieure ou recyclage
Entretien recommandé	Nettoyer filtres à graisse tous les 2 mois, remplacer filtres à charbon tous les 4 mois
Utilisation	Domestique uniquement
Sécurité	Mise à la terre obligatoire

FOIRE AUX QUESTIONS - HEAVEN GLASS 2.0 FABER

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm. Pour les plaques à gaz, respectez la distance indiquée dans les instructions si elle est supérieure.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse peuvent être lavés au lave-vaisselle. Ouvrez le panneau, retirez les filtres en les poussant vers l'arrière puis vers le bas, lavez-les sans les plier, séchez-les, puis remontez-les avec la poignée vers l'extérieur.

Quand faut-il remplacer les filtres à charbon ?

Remplacez les filtres à charbon lorsque la LED S1 clignote ou au moins tous les 4 mois. Ils ne sont pas lavables ni régénérables.

Comment réinitialiser l'alarme des filtres ?

Éteignez les lumières et le moteur. Appuyez sur la touche T3 pendant au moins 3 secondes jusqu'à ce que la LED clignote 3 fois pour confirmer la réinitialisation.

La hotte peut-elle être utilisée en mode recyclage ?

Oui, en version filtrante. Vous devez installer des filtres à charbon actif (non fournis) et activer l'alarme des filtres à charbon via la touche T2 (5 secondes).

Comment utiliser la télécommande ?

La télécommande permet d'allumer/éteindre le moteur et l'éclairage, de changer les vitesses (+, -), d'activer les fonctions Intensive et Delay. Elle fonctionne avec des piles LR03-AAA (1,5 V) non fournies. Pour l'appairer, maintenez T4 enfoncé 5 secondes (la LED clignote 2 fois).

Que faire si l'éclairage ne fonctionne pas ?

L'éclairage est une LED de classe 1M. Si elle ne fonctionne pas, contactez le service après-vente pour le remplacement. Ne pas regarder directement avec des instruments optiques.

Quelle est la fonction Delay ?

La fonction Delay permet d'arrêter automatiquement le moteur et l'éclairage après 30 minutes. Activez-la en maintenant la touche T1 enfoncée environ 3 secondes (LED T1 clignote).

Comment activer/désactiver la télécommande ?

Maintenez la touche T4 enfoncée pendant environ 5 secondes : 2 clignotements confirment l'activation, 1 clignotement confirme la désactivation.

La hotte est-elle compatible avec une plaque à gaz ?

Oui, mais respectez la distance minimale de 650 mm. Si les instructions de la plaque à gaz spécifient une distance plus grande, suivez celle-ci. Assurez-vous d'une ventilation suffisante et ne laissez jamais de flammes libres sous la hotte.

MODE D'EMPLOI HEAVEN GLASS 2.0 FABER

Manuel d'Instructions

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant désigne toute responsabilité en cas de dommage d'une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certaines modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspirée à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une ventilation suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximale dans la pièce ne doit pas dépasser 0.04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-dessus, cela doit être pris en compte. Règlements concernant l'évacuation d'air doivent être remplis.

Utilisation

La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine. - Ne jamais utiliser abusivement la hotte. - Ne pas laisser les flammes libres à forte intensité quand la hotte est en service. - Toujours régler les flammes de manière à éviter toute sortie latérale de celles-ci par rapport au fond des marmites. - Contrôler les fritures lors de l'utilisation car l'huile surchauffée pourrait s'enflammer. - Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie - Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. - Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. ATTENTION: Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisson.

Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hote en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps utile des Filtres, à la cadence conseillée (Risque d'incendie). Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour tenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

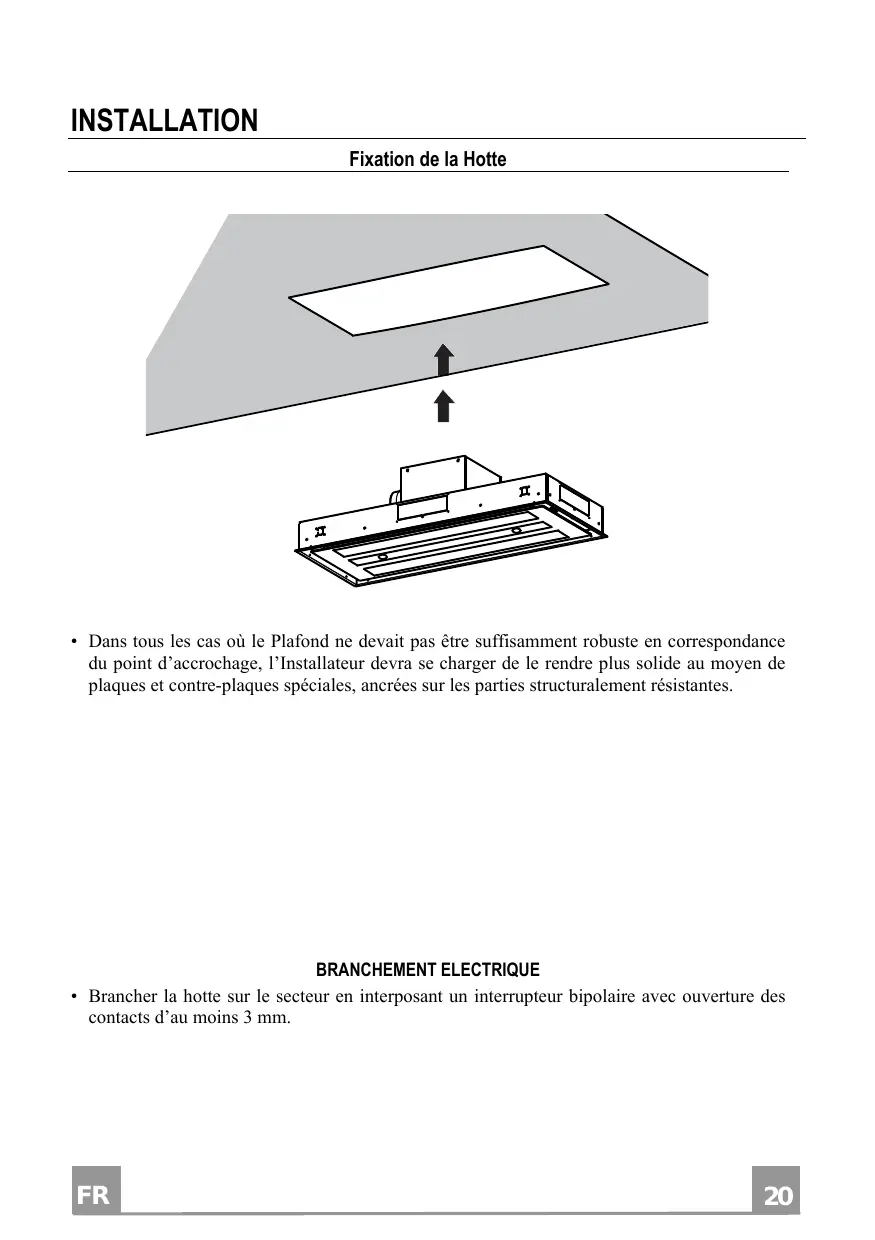

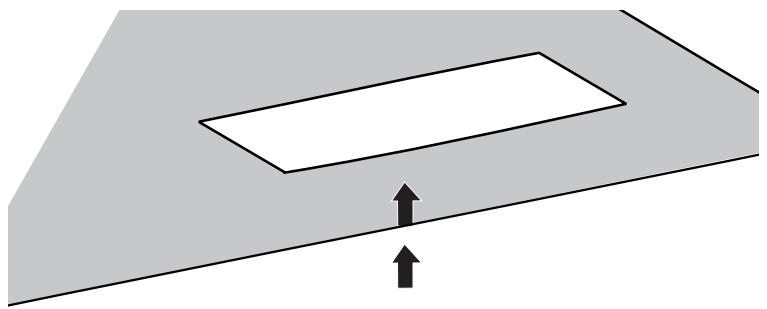

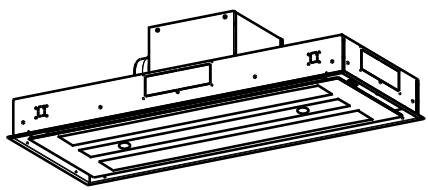

Fixation de la hotte

• Dans tous les cas où le plafond ne avait pas été suffisamment robuste en correspondance du point d'accrochage, l'installateur devra se charger de le rendre plus solide au moyen de plaques et contre-plaques spéciales, ancrées sur les parties structuralement résistantes.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.

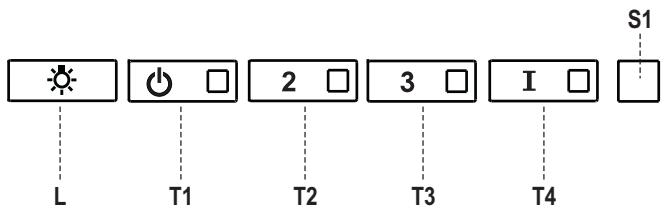

Tableau des commandes

Touche	Led	Fonction
L	-	Allume/Éteint les lumières à la luminosité maximum.
		L'appui sur la touche pendant environ 2 secondes, branche/débranche l'éclairage à faible intensité.
T1	Fixe	Démarre/Coupe le moteur en première vitesse.
	Clignotan te	Fonction Delay :Garder la touche appuyée pendant environ 3 secondes pour activer/désactiver la fonctionDelay (l'extinction automatique du moteur, des ventilateurs et de l'éclairage différé de 30').Non activable si le mode Intensive ou 24h sont actifs.
T2	Fixe	Démarre le moteur en deuxieme vitesse.
		Garder la touche appuyée pendant environ 5 secondes, lorsque toutes les charges sontétéintes (Moteur+ Éclairage), l'alarme des filtres au charbon actif s'active et la led correspondante clignotera 2 fois.Pour la déactiver, appuyer de nouveau sur la touche pendant 5 secondes. La led correspondante clignotera 1 fois.
T3	Fixe	Démarre le moteur en troisieme vitesse.
		Garder la touche appuyée pendant environ 3 secondes, lorsque toutes les charges sontétéintes (Moteur+ Éclairage), le reset est effectué et la led S1 correspondante clignotera 3 fois.
T4	Fixe	Démarre le moteur à la vitesse INTENSIVE.Cette vitesse est temporisée à 6 minutes. ÀpRES ce décai, le système retouremautomatiquement à la vitesse précédemment sélectionnée. Si activée à partir du moteur àl'arrêt, à la fin du réseau préfixé le système passen en mode OFF.
		Garder la touche appuyée pendant environ 5 secondes pour valider la télécommande. La led correspondante clignote 2 fois.Garder la touche appuyée pendant 5 secondes pour invalider la télécommande. La led correspondante clignote 1 seule fois
S1	Fixe	Signale l'alarme saturation filtres àGRAisse métalliques et la nécessité de les laver. L'alarmese déclenché après 100 heures de fonctionnement effectif de la hotte. (Pour le reset, voir leparagraph Entretien)
	Clignotan te	Signale, lorsque l'alarme de saturation du filtre anti-odeur à charbon actif est activée, que lefiltre doit être remplace. Laver aussi les filtres à GRAisse métalliques. L'alarme de saturationdu filtre anti-odeur à charbon actif entre en fonction après 200 heures de fonctionnementeffectif de la hotte. (Activation et Restauration voir parag. Entretien)

Telecommandande

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA25 (ne fournis pas).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles ; il faut les déposer dans les points de collecte spécialement prévus à cet effet.

Tableau des commandes - télécommande

◎	Mateur	Mateur On / Off .
-		Diminue la vitesse de fonctionnement à chaque appui.
+		Augmente la vitesse de fonctionnement à chaque appui.
➀	Intensive	Active la fonction Intensive
➁	Delay	Active / Débranche la fonction Delay
⓶	Éclairage	Éclairage On / Off
		Appuyée pendant 2 secondes elle modifie l'intensité de la lumière.

Ouverture panneau

• Ouvrir le panneau en le tirant.
• Le nettoyer à l'extérieur avec un chiffon humide et un détergent neutre.
• Le nettoyer également à l'intérieur avec un chiffon humide et un détergent neutre; ne jamais utiliser des chiffons ou des éponges mouillés, ni des jets d'eau; ne pas utiliser de substances abrasives.

Filtres à graisse métalliques

Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la led S1 s'allume ou au moins tous les 2 mois d'utilisation ou plus fréquemment en cas d'utilisation particulièrement intensive.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu'au triple clignotement de confirmation de la LED.

Nettoyage filtres

Ouvrir les portes - Retirer le filtre en le poussant vers l'arrière du groupe et en tirant en même temps vers le bas. - Laver le filtre en évitant de le plier, et le laisser sécher avant de le remonter (tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier). - Le remonter en faisant attention de garder la poignée vers la partie visible externe. - Refermer les portes.

Il n'est ni livrable, ni régénérable. Le remplacer lorsque la LED S1 clignote ou au moins tous les 4 mois. Le signal d'alarme, si préalablement activé, se vérifie seulement lorsque le moteur d'aspiration est en marche.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation des filtres au moment de l'installation ou après.
• Éteindre les lumières et le moteur d'aspiration.
• Appuyer pendant 5 secondes sur la touche T2 jusqu'à ce que la led de confirmation clignote :

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche T3 pendant au moins 3 secondes jusqu'au triple clignotement de confirmation de la LED.

Remplacement du filtre

Ouvrir les portes - Retirer le filtre àGRAISSE - Enlever les filtres anti-odeur au charbon actif saturés, comme indiqué (A). - Monter les nouveaux filtres, comme indiqué (B). - Remonter le filtre àGRAISSE - Refermer les portes.

Éclairage

Attention: Cet appareil est doté d'une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001: puissance optique maximum émise à 439nm : 7 W. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...)

• Pour le remplacement, contacter le Service après-vente. (« Pour l'achat, s'adresser au service après-vente »).
