HEAVEN GLASS 2.0 - Afzuigkap FABER - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	FABER
Model	HEAVEN GLASS 2.0
Categorie	Afzuigkap
Hoofdmateriaal	Glas en metaal
Elektrische voeding	220-240 V / 50-60 Hz (volgens typeplaatje)
Minimale veiligheidsafstand	650 mm
Luchtafvoerdiameter	≥ 120 mm
Aantal snelheden	4 (1, 2, 3, Intensief)
Intensieve functie	Ja, 6 minuten timer
Delayfunctie (uitgestelde stop)	Ja, 30 minuten timer
Verlichting	LED, dimbaar (2 niveaus)
Type vetfilter	Metaal, vaatwasmachinebestendig
Type koolstoffilter	Actief, vervangbaar (niet meegeleverd, niet herbruikbaar)
Filterverzadigingsalarm	Ja: 100 uur voor vetfilters, 200 uur voor koolstoffilters
Afstandsbediening	Inbegrepen (batterijen LR03-AAA niet meegeleverd)
Bedieningstype	Aanraaktoetsen + afstandsbediening
Installatie	Aan de muur of aan het plafond, afvoer naar buiten of recirculatie
Aanbevolen onderhoud	Vetfilters elke 2 maanden reinigen, koolstoffilters elke 4 maanden vervangen
Gebruik	Alleen voor huishoudelijk gebruik
Veiligheid	Aarding verplicht

Veelgestelde vragen - HEAVEN GLASS 2.0 FABER

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Voor gasfornuizen, respecteer de afstand aangegeven in de instructies als deze groter is.

Hoe reinig ik de metalen vetfilters?

De vetfilters kunnen in de vaatwasser worden gereinigd. Open het paneel, verwijder de filters door ze naar achteren en dan naar beneden te duwen, was ze zonder ze te buigen, droog ze en monteer ze opnieuw met het handvat naar buiten.

Wanneer moet ik de koolstoffilters vervangen?

Vervang de koolstoffilters wanneer de LED S1 knippert of ten minste elke 4 maanden. Ze zijn niet wasbaar of herbruikbaar.

Hoe reset ik het filteralarm?

Zet de verlichting en de motor uit. Druk minstens 3 seconden op toets T3 tot de LED 3 keer knippert ter bevestiging van de reset.

Kan de afzuigkap worden gebruikt in recirculatiemodus?

Ja, in filtreermodus. U moet actieve koolstoffilters installeren (niet meegeleverd) en het alarm voor koolstoffilters activeren via toets T2 (5 seconden).

Hoe gebruik ik de afstandsbediening?

De afstandsbediening schakelt de motor en verlichting aan/uit, wijzigt snelheden (+, -), activeert Intensief en Delay. Ze werkt met batterijen LR03-AAA (1,5 V) niet meegeleverd. Om te koppelen, houd T4 5 seconden ingedrukt (LED knippert 2 keer).

Wat te doen als de verlichting niet werkt?

De verlichting is een LED van klasse 1M. Als deze niet werkt, neem contact op met de klantenservice voor vervanging. Kijk er niet rechtstreeks in met optische instrumenten.

Wat is de Delay-functie?

De Delay-functie stopt de motor en verlichting automatisch na 30 minuten. Activeer door toets T1 ongeveer 3 seconden ingedrukt te houden (LED T1 knippert).

Hoe activeer/deactiveer ik de afstandsbediening?

Houd toets T4 ongeveer 5 seconden ingedrukt: 2 knipperingen bevestigen activatie, 1 knippering bevestigt deactivatie.

Is de afzuigkap compatibel met een gasfornuis?

Ja, maar respecteer de minimale afstand van 650 mm. Als de instructies van het gasfornuis een grotere afstand aangeven, volg die dan. Zorg voor voldoende ventilatie en laat nooit open vuur onder de afzuigkap.

GEBRUIKSAANWIJZING HEAVEN GLASS 2.0 FABER

Deze gelebruksaanwijzing geldt voor verschlende uitvoeringen van het apparaat. Het is möglich dat er een aantal kenmerken worden beschreven die Niet van toepassing zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste ofiet overeekenomstig de regels der kunst uitgevoerde installations.
• De minimale veiligheidsafstand zusammen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen können lager worden geinstalleerd, raadpleeg de paragrafen afmetingen en installment).
• Controller of de netspanning correspondiert met de spanning die aangegeven is op het plaatie aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektricitetsnet in uwuis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuiilaat door middel van een leiding met een diameter van 120mm of groter. De leiding moet een zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geproduerd is door verbranding (verwamningsketels, open haarden etc.).
• Als er in het vertrek zowel de wasmkap als apparaten die Niet op elektricitieit werkken (bijvoorteeld gasapparaten) worden gebruikt,要去 ervoor worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keuken geen gat in de buitenmuur hebelt om de aanvoer van schone lucht te garanderen,client dit gemaakt te worden. Een juist gebruik zichonderGeVaren worden verkreten wanneer de maximale onderdruk in het vertrek Niet hoger is dan 0,04 mbar.
• Om elk risico te voorkomen要去en beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden verrangen.
• Als de instructies voor Installaties voor de gaskooteestel een grotere afstand boven aangegeven,要去rekkening worden gehonden. Alle voorschriften betreffende de afvoer vanlicht koeten in acht worden genommen.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap tenwijl deze in werkig is.
  Regel de vlammen allijd zo dat ze Niet langus de pannen omhoogkomen.
• Controller frituurpannen tijdens het gebruik: de oververhitte olie zou vlam konnen vatten.
  Er mag nicht onder de afzuiqkap geflambeerd worden; brandevaar
• Dit apparaat mag Niet worden gebrukt door personen (inclusief kinderen) met beperkte psychische, sensoriene en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzig ze onder toezicht staat afonnen geinstruerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen要去en worden gecontroleerd om er zeker van teল met het apparaat spelen.
• LET OP: de toegankelijkke onderdelen können erg warm worden als ze met kookap paraten worden gebruikt."

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitzeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijdijd vrijig en nauwgezet uit,volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te makes is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbol op het product of op de verpakking wijst erop dat dit product Niet als huishoudaful mag worden behandeld. Het要去chter aan een plaatss worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als uervoort grotdat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden+kunnen voorden in geval van verkeerde afvalbehandeling. Voor更多信息 in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrif of de diest belast met de verwijdering van huishoudaful of de winkel waar u het product heb gekocht.

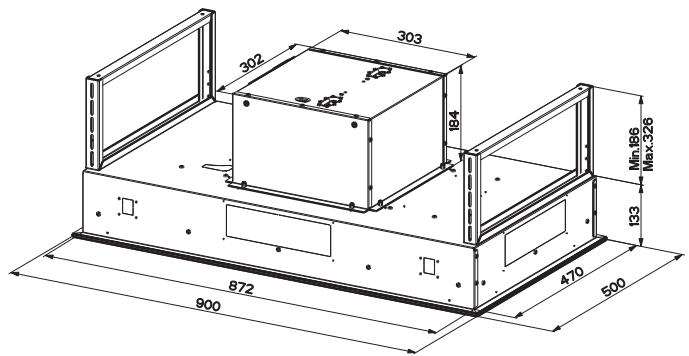

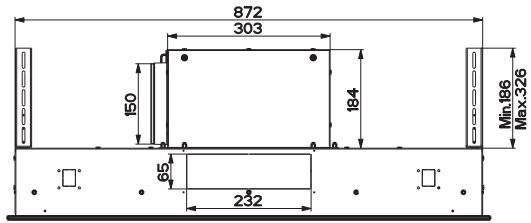

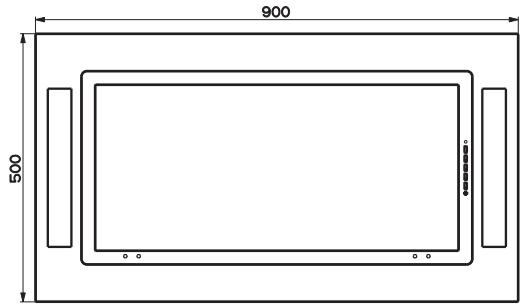

Buitenafmetingen

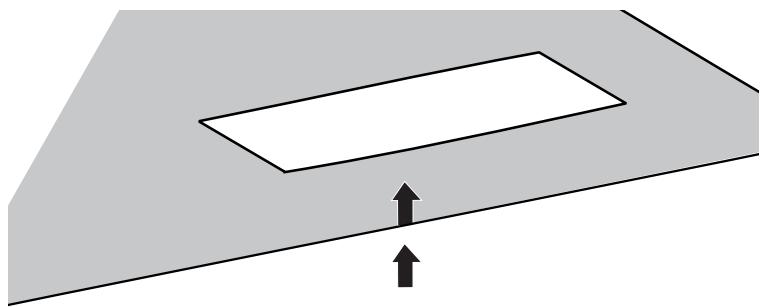

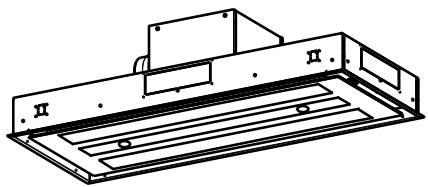

Bevestiging Afzuiqkap

• In alle gevallen waarin het plafond Niet stevig genoeg is op het punt waar de kap worden oppgehangen, dient de installmenter het plafond te verstevigen met platen en gegenplaten die verankerd worden aan delen met een resistente structuur.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening:tussen de contacten van tenminste 3mm

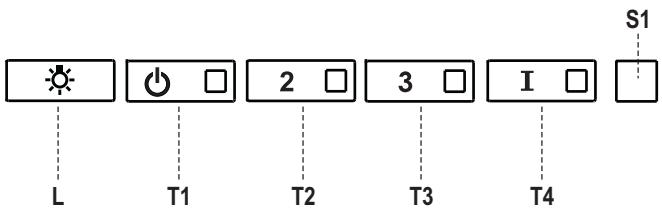

Bedieningspaneel

Toets	Led	Functie
L	-	Schakelt de lichten op de hoogste Lichtsterkte in/uit.
		Een druk van 2 seconden op deze toets schakelt de verlichting met lage lichtsterkte in/uit.
T1	Permanent brandend	Schakelt de motor op de eerste snelheid in/uit.
	Knipperend	Functie Delay: Als deze toets ongeveer 3 sec. ingedrukt worden gehouden, worden de Delay-functie in/-uitgeschakeld (de motor, de ventilatoren en de verlichting worden automatisch uitgeschakeld met een vertraging van 30'). Kan Niet worden geactiveerd met Intensief of 24h ingeschakeld.
T2	Permanent brandend	Schakelt de motor op de tweede snelheid in.
		Als de toets ongeveer 5 seconden ingedrukt worden gehouden als alle belastingen (motor+lamp) uitgeschakeld+zijn, dan worden het alarm van de actieve koolstoffilters ingeschakeld en knippert de bijbehorende led twee ker. Houd de toets nog eens 5 seconden ingedrukt om het alarm uit te schakelen. De bijbehorende led knippert=eén ker.
T3	Permanent brandend	Schakelt de motor op de derde snelheid in.
		Als de toets ongeveer 3 seconden ingedrukt worden gehouden als alle belastingen uit+zijn (motor+lamp), dan worden de reset uitgevoerd. De led S1 knippert drie ker.
T4	Permanent brandend	Schakelt de motor op de HOGE snelheid in. Deze snelheid is ingesteld op 6 minutes. Na dezeperiode keert het systemem automatisch terug maar de erder gekozen snelheid. Als deze functie bij uitgeschakelde motor worden geactiveerd, worden de afzuigkap na dezeperiode in de OFF-stand gezet.
		Door deze toets 5 seconden ingedrukt te houden worden de afstandsbediening ingeschakeld. De led knippert twee ker. Als de toets 5 seconden ingedrukt worden gehouden, worden de afstandsbediening uitgeschakeld. De bijbehorende led knippert slechts=eén ker.
S1	Permanent brandend	Signaleert de verzadiging van de metalen vetfilters en het feit dat ze gewassen要去en worden. Het alarm worden na 100 bedrijfsuren van de afzuigkap ingeschakeld. (Reset zie paragraaf Onderhoud)
	Knipperend	Wonneer het alarm van de verzadiging van het geurfilter met actieve koolstof ingeschakeld is, signaleert deze led dat het filter要去en worden verrangen. Ook de metalen vetfilters要去en worden gewassen. Het alarm van de verzadiging van het geurfilter met actieve koolstof worden na 200 effectieve werkuren van de afzuigkap ingeschakeld. (Activering en reset zie paragraaf Onderhoud)

AFSTANDSBEDIERING

Dit apparatus kan met behulp van een afstandsbediening worden bestuurd. Deze werkst op alkaline zinkkoolestof batterijen van 1,5V van het standardtype LR03-AAA (niet inbegren).

• Bewaar de afstandsbediening Niet in de buurt van warmtebronnen.
• De batterijen mogen na gebruik Niet in het milieu te-rechtkomen, gooi ze in de hiervoor bestemde afvalbakken.

Bedieningspaneel van de afstandsbediening

●	Motor	Aan/uit motor.
-		Verlaagt de werkingsnelheid bij elke druk op de toets.
+		Verhoogt de werkingsnelheid bij elke druk op de toets.
➀	Hoge snelheid	Schakelt de functie van de hoge snelheid in
➁	Delay	Schakelt de Delay-functionie in/uit.
➂	Verlichting	Aan/uit verlichting
		Als 2 seconden op deze toets worden gedrukt, wijzigt de Lichtsterkte.

Openen van het paneel

• Trek het paneel open.
• Reinig het aan de buitenkant met een vochtige doek en een neutraal vloeijaar schoonmaakmiddel.
• Reinig het ook aan de binnenkant met behulp van een vochtige doek en een neutraal schoonmaakmiddel; gebruik geen natte doeken of sponzen of waterstralen; gebruik geen schuurmiddelen.

Metalen vetfilters

De vetfilters können in de vaatwasser worden gewassen. Dit要去 gebeuren als de led S1 gaat branden of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

REINIGEN VAN DE FILTERS

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor uit.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal gaat knipperen.

Reinigen van de filters

• Open de panelen.
• Verwijder het filter door hetণ de achechterkant van de unit te duwen en het tegelijkertijdণ beneden te trekken.
• Was het filter zichonder het te buigen en LAST het drogen alvorens het wee ter monteren (een eventuele kleurverandering van het filteroppervlak die zich in de loop van deijd kan voordoen heeft geen nadelige gevolgen voor de efficientie van het filter).
• Monteer het filter waar en houd de handgreep waar bijaar het zichtbare deel aan de buitenkant.
• Sluit de panelen weir.

Dit filter is nicht afwasbaar en nicht regenererbaar en moet worden verrangen als de led S1 knippert of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, worden alleen gesignaleerd als de zuigmotor ingeschakeld is.

Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie要去 het alarmsignaal ten teken dat de filters verzadigd着眼 geactiveerd worden op het moment van de installmente of daarna.
• Schakel de lampen en de zuigmotoruit.
• Druk 5 seconden op de toets T2 totdat de led ter bevestiging twee maal gaat knipperen.

VERVANGING

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotoruit.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal gaat knipperen.

Vervangen van het filter

• Open de panelen.
• Verwijder het vetfilter.
• Verwijder de verzadigde geurfilters met actieve koolstof zoals aangegeven (A).
• Monteer de nouvelle filters zoals aangegeven (B).
• Monteer het vetfiltereer.
• Sluit de panelen.

Aydinlatma

Uyari: Bu urun, beyaz ile donatilmustir EN 60825-1 gore 1M sinifi LED: 1994 + A1 .. 2002 + A2 .. 7 W 2001 maksimum optik guc @ 439nm yayilan. buyutec, optik aletler (durbun ileogrudan gormek Don't ....).
