Tuotetyyppi	Liesituuletin
Merkki	FABER
Malli	HEAVEN GLASS 2.0
Kategoria	Liesituuletin
Päämateriaali	Lasi ja metalli
Sähkönsyöttö	220-240 V / 50-60 Hz (arvokilven mukaan)
Turvaetäisyys vähintään	650 mm
Ilman ulostulon halkaisija	≥ 120 mm
Nopeuksien määrä	4 (1, 2, 3, Teho)
Tehotoiminto	Kyllä, ajastettu 6 minuuttia
Viive toiminto (viivästetty pysäytys)	Kyllä, ajastettu 30 minuuttia
Valaistus	LED, säädettävä voimakkuus (2 tasoa)
Rasvasuodattimen tyyppi	Metalliset, konepestäviä
Hiilisuodattimen tyyppi	Aktiivihiili, vaihdettava (ei mukana, ei uudelleenkäytettävä)
Suodattimien kyllästymishälytys	Kyllä: 100 tuntia rasvasuodattimille, 200 tuntia hiilisuodattimille
Kaukosäädin	Sisältyy (paristot LR03-AAA eivät sisälly)
Ohjaustyyppi	Kosketus (painikkeet) + kaukosäädin
Asennus	Seinälle tai kattoon, ulkoinen poisto tai kierto
Suositeltu huolto	Puhdista rasvasuodattimet 2 kuukauden välein, vaihda hiilisuodattimet 4 kuukauden välein
Käyttö	Vain kotikäyttöön
Turvallisuus	Maadoitus pakollinen

Usein kysytyt kysymykset - HEAVEN GLASS 2.0 FABER

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Turvaetäisyys on vähintään 650 mm. Jos kaasuliesi ohjeissa on suurempi etäisyys, noudata sitä.

Kuinka puhdistaa metalliset rasvasuodattimet?

Rasvasuodattimet voidaan pestä astianpesukoneessa. Avaa paneeli, irrota suodattimet työntämällä niitä taaksepäin ja sitten alaspäin, pese ne taivuttamatta, kuivaa, ja asenna takaisin kahva ulospäin.

Milloin hiilisuodattimet on vaihdettava?

Vaihda hiilisuodattimet, kun LED S1 vilkkuu tai vähintään 4 kuukauden välein. Niitä ei voi pestä eikä uudistaa.

Kuinka suodatinhälytys palautetaan?

Sammuta valot ja moottori. Paina T3-painiketta vähintään 3 sekuntia, kunnes LED vilkkuu 3 kertaa vahvistukseksi.

Voidaanko liesituuletinta käyttää kierrätystilassa?

Kyllä, suodatintilassa. Sinun on asennettava aktiivihiilisuodattimet (ei mukana) ja aktivoitava hiilisuodattimien hälytys T2-painikkeella (5 sekuntia).

Kuinka kaukosäädintä käytetään?

Kaukosäätimellä voidaan kytkeä moottori ja valaistus päälle/pois, vaihtaa nopeuksia (+, -), aktivoida teho- ja viive-toiminnot. Se toimii paristoilla LR03-AAA (1,5 V), jotka eivät sisälly. Pariliitoksen muodostamiseksi pidä T4 painettuna 5 sekuntia (LED vilkkuu 2 kertaa).

Mitä tehdä, jos valaistus ei toimi?

Valaistus on luokan 1M LED. Jos se ei toimi, ota yhteyttä huoltoon vaihtoa varten. Älä katso suoraan optisilla instrumenteilla.

Mikä on viive-toiminto?

Viive-toiminto pysäyttää moottorin ja valaistuksen automaattisesti 30 minuutin kuluttua. Aktivoi se pitämällä T1-painiketta painettuna noin 3 sekuntia (LED T1 vilkkuu).

Kuinka kaukosäädin otetaan käyttöön/pois käytöstä?

Pidä T4-painiketta painettuna noin 5 sekuntia: 2 vilkkumista vahvistaa käyttöönoton, 1 vilkkuminen vahvistaa pois käytöstä.

Onko liesituuletin yhteensopiva kaasuliesin kanssa?

Kyllä, mutta noudata vähimmäisetäisyyttä 650 mm. Jos kaasuliesi ohjeissa määritellään suurempi etäisyys, noudata sitä. Varmista riittävä ilmanvaihto äläkä koskaan jätä avotulta liesituulettimen alle.

KÄYTTÖOHJE HEAVEN GLASS 2.0 FABER

Nämä käytöhrjeet koskevat useita tuuleintyypejä. On mahdollista, etta teksti käsittelee yksityskohtia, jotka eivat kuulu valitsemaanne tuulettimeen.

ASENNUS

• Valmistaja ei vostaa virheellisetä tai hulimattomasta asennuksesta aiheutuvista vahingoista
• Plenin salittu turvaetaisys liesitason ja liesikuvun vāllī on 650 mm (jotkut milt voidaan asentaa alemas, katso mittoja ja asennusta koskevia kappaleita).
  Tarkista, etta kayettavan sahkoverkon jannite vastaa liesikuvun sisapuolella olevaan arvokipeen merkittaya jannitetta.
  Kytke laite vain maadoitettuun pistorasiaan.
• Yhdista liesituuletin homin pitkella,jonka halkaisija on vahintaa n 120mm Homin menevan putken on olava mahdollisimman lyhyt.
• Alya yhdista liesituuleinta savuhommi (lammityskattil, tulisjat, jne.).
  Mikali liesituuleinta käytetän muiden kuin sahköltteiden (esim. kaushella) yhtyddessa, on hulehdittava tyoskentyilan nittavastua tuletuksesta, ettievat poistettavat kaasut pääse virtaamaan takasin tyoskenelytaan. Keittössä on olata ilmanvaithoaukkpundasta tuloimaa varten. Käytto tapahtuu okein ja vaarratta kun tilan enimmäspaine ei yttä arvoa 0,04 mBar.
• Jos virtajto vahingottuu, sen saa vaihtaa vain valmistaja tai tekinen huoltopalvelu, nain valtetään kalkki riskit.
• Jos kauskayttoisen keittolaiteen asennusohjeet märävävat, etta etäisyden on oltava ylä mainittua suurempi, ohjeita on noudatattva. Kaikkia ilmanpoistoa koskevia märäyksiä on noudatattva.

KAYTTÖ

Liesituuletin on tarkoitettu vain kotialouskayttoen.
- Alā koskaan kāyṭa liesituuleinta muhun tarkoitukseen kuīn, mihin se on suunniteltu.
- Alä koskaan jätä avotuña liesituulettinen alle liesituulettinen ollessa käynnissä.
Säddä liek teho siten, etta liekki kohdistuu vain astian pohjaan eikä sen reunoille.
- Swä paistinpannuja on paiston aikana koko ajan pidettāvā silmāllā, sillā yikuumentunut öljy voi leimhaṭa tuleen.
Lapset tai henkiöt, joita ei ole opastettu laitteen oikeaan käytöän, eivat saa käyttaa liesituuleinta.
Liesikuvun alla ei saa valmistaa liekitettviu rukia: tulipalon vaara
Laitetta eviat saa kaytttah henkiot (lapset mukaan lukien), joiden psyykinen, aistien tai mielen terveys on heikentnyrt, tai henkiot, joilla ei ole tarpeellista kokemusta tai taitoa, allei heidan turvallisuudestaan vasta-va henkiö ole valmentanut heitaletten kaytttoin tai valvo sitä.
- Valvo, etteivat lapset pääse leikkimään laitteella.
"HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumikijs noiitta kayettaan keittolaitteiden kansa."

HUOLTO

• Sujie laite tai irrota sen pistoke pistorasiasta ennen hoitoa.
  Puhdista ja/tai vaiha suodattimet annetun ajan kuluttua (Tulipalovaara).
  Puhdista liesituuletin kostealla kankaalla ja miedolla, nestemaisellpeusaineella.

Symboli , joka on merkitty tuotteeen tai sen pakkaukeen, osoittaa, etta tata tuotetea ei saa kasiitellä talousjäteenä. Tuote on sen sijaan luovutettava sopivaan sahko- ja elektronikkalaiteiden kierrätyksesta hulehtivaan keräyspisteeneen. Tämän tuotteen asianmukaisen havittamien varmistamisella autetaan estämään sen mahdolliset ympräistöön ja serteyteen kohdistuvat haattvaikutukset, joita voi aiheutua muussa tapausskessa tämän tuotteen epaaasianmukaisesta jätekätsitytstä. Tarkempiia tietoja tämän tuotteen kierrätmisestaa saa paakkisesta kunnanto-mistesta, talousjätehuoltopalvelista tai likkeestà, josta tuote on ostetu.

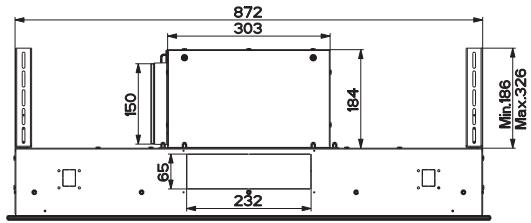

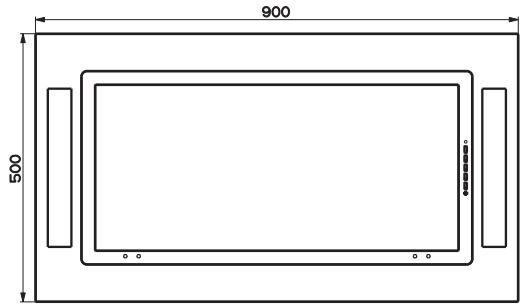

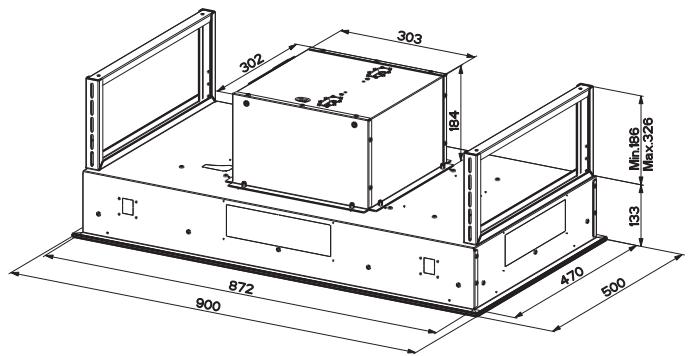

Mitat

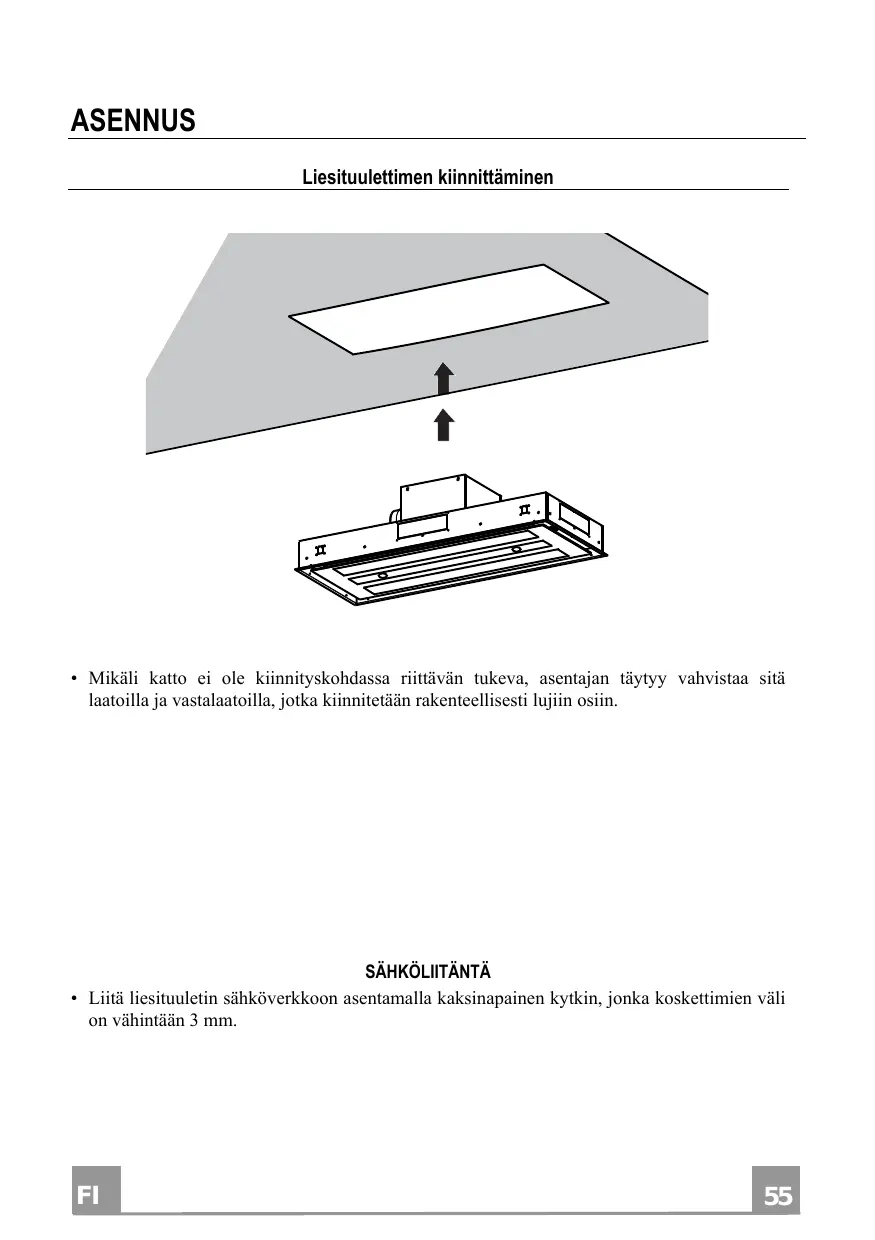

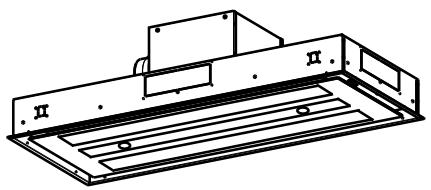

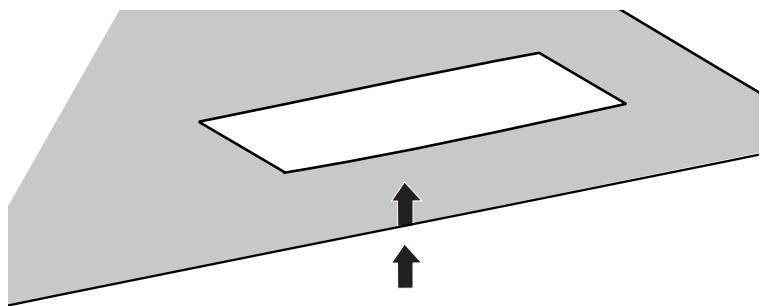

Liesituulettimen kiinnittäminen

• Mikäli katto ei ole kiinnityskohdassa riittävän tukeva, asentajan täytyy vahvistaa sitä laatoilla ja vastalaatoilla, jotka kiinnitetaan rakenteellisesti lujiin osin.

SAHKOLIITÄNTÄ

• Liitä liesituuletin sahköverkloon asentamalla kaksinapainen kytkin, jonka koskettimien vali on vahintäan 3mm .

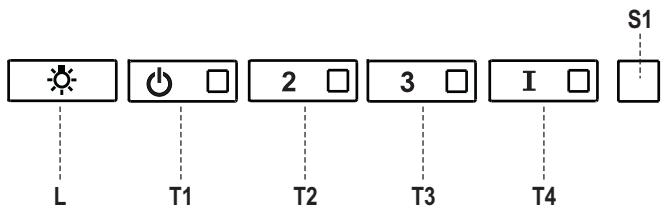

Käytöpaneeli

Painike	Merkkivalo	Toiminto
L	-	Sytyttaa/sammuttaa valot suurimmalla kirkkaudella.
		Jos pidät painiketta painettuna 2 sekuntia, sytyttaa/sammuttaa himmeän valaistuksen.
T1	Kiinteä	Käynnistäa/sammuttaa moottorin ensimmäisellä nopeudella.
	Vilkkuva	Ajastuoiminto: Jos pidät painiketta painettuna noin 3 sekuntia, se aktivi/poistaa käytõstä ajatuoimminn (moottorin, puhaltimien ja valon automaattinen sammuminen 30 min. kuluttua). Ei käytetävissä kun tehonopeus tai 24h on toiminassa.
T2	Kiinteä	Käynnistäa moottorin toisella nopeudella.
		Jos pidät painiketta painettuna noin 5 sekuntia kun kaikki toiminnot (moottori ja valo) on sammutetu, aktivoituu aktivihiilisuodattimen hälytys ja vastaava merkkivalo vilkkuu kaksi kertaa. Se poistetaan käytõstä painamalla painiketta uudelleen 5 sekunnin ajan, vastaava merkkivalo vilkkuu kerran.
T3	Kiinteä	Käynnistäa moottorin kolmannella nopeudella.
		Jos pidät painiketta painettua noin 3 sekuntia kun kaikki toiminnot (moottori ja valo) on sammutetu, taupahtuu kuittaus ja merkkivalo S1 vilkkuu kolme kertaa.
T4	Kiinteä	Käynnistäa moottorin TEHONOPEUDELLA. Nopeus on ajastetu 6 minuutin ajaksi. Kun aika on kulunut järjestelmä palaa automaattisesti aikaisemmin valitulle nopeudelle. Jos käynistät toiminnon moottorin ollessa sammutetu, märätyn ajan kuluttua laite palaa tapaan OFF.
		Jos pidät painiketta painettuna 5 sekunnin ajan, kaukosäadin aktivoituu ja sen merkkivalo vilkkuu kaksi kertaa. Jos pidät painiketta painettuna 5 sekunnin ajan, kaukosäadin poistuu käytõstä ja sen merkkivalo vilkkuu vain kerran.
S1	Kiinteä	Osoittaa metallisten rasvasuodattimien täytymisen hälytysken. Suodattimet täytyy pestä. Hälytys käynnistyy liesituulettimen 100 käytötunnin jälkeen. (Kuittaus, katso kappaletta Huolto)
	Vilkkuva	Osoittaa aktivoituessaan aktivihiilihajusuodattimen täytymisen hälytysken. Suodatin täytyy vailtaa ja metalliset rasvasuodattimet täytyy pestä. Aktivihiilihajusuodattimen täytymisen hälytys käynnistyy liesituulettimen 200 käytötunnin jälkeen. (Aktivointi ja kuittaus, katso kappaletta Huolto)

Kaukosaedin

Tata laitetta voidaan ohjata kaukosaatimellä joka toimii alkali/sinkki-hiiliparistoilla 1,5 V tyyppi standard LR03-AAA (eivat kuulu toimitukseen).

• Alä laita kaukosaadintä lammonlähteiden lahelle.
• Älä jatā paristoja luontoon, vaan laita ne asianmukaiseen ke-räysastiaan.

Käyttopaneeli - Kaukosädin

◎	Mоottori	Moottorin On / Off.
-		Alentaa kāyttöneputta jokaisella painalluksella.
+		Lisää kāyttöneputta jokaisella painalluksella.
➀	Teho	Aktivi tehonopeuden
➁	Ajastus	Aktivi / poistaa kāytõstä toiminnon Ajastus
	Valo	Valo On / Off
		Painikkeen painaminen 2 sekunnin ajan muuttaa valon kirkkautta.

Panelinavaaminen

Vedā paneeli auki.
- Puhdista seulkopuolelta kostealla liinalla ja neutraalilla pesunesteellä.
- Puhdista se myos sisäpuolelta kostealla liinalla ja neutraalilla pesuaineella, alä kāytä markia liinoja tai sienia alakā vesisuihkua. Alä kāytä hankaavia aineita.

Metalliset rasvasuodattimet

Ne voidaan pesta astianpesukoneessa. Ne taytyt y pesta kun merk-kivalo S1 syttyt tai vahintaaan 2 kayttokuukauden valein tai use-ammin, jos niita kaytetaan paljon.

SUODATTIMIEN PUHDISTUS

Hälytskyen kuittaus

• Sammuta valo ja imumoottori.
• Paina painiketta T3 ainakin 3 sekunnin ajan, kunnes led vikkuu kolme kertaa.

Suodattimien puhdistus

• Avaa paneelit.
• Poista suodatin tyontamalla sitä ryhman takaosaan pän ja vetamalla samalla alas.
• Pese suodatin varoen taivuttamasta sitä ja anna sen kuivua ennen kuin laitat sen paikalleen (suodattimen vär voi ajan myöta muuttua, mutta se ei vaikuta tehoon).
• Asenna se paikalleen niin että kahva on nakyvissäulkopuolella.
• Sulje paneelit.

Suodatinta ei voi pestä eikä uudistaa, se taytyy vaihtaa kun merkkivalo S1 vilkkuu tai vahintään 4 kuukauden valein. Halytys tapahtuu vain imumoottorin ollessa toiminnassa, jos halytys on aktivoitu.

Hälytyksen aktivoiminen

• Liesituulettimien suodatinversiossa suodattimien taytymisen halytys taytyy aktivoida asennusvaiheessa tai myohemmin.
• Sammuta valo ja imumoottori.
• Paina painiketta T2 ainakin 5 sekunnin ajan, kunnes led vilkkuu kaksi kertaa.

VAIHTO

Hälytskyen kuittaus

• Sammuta valo ja imumoottori.
• Paina painiketta T3 ainakin 3 sekunnin ajan, kunnes led vikkuu kolme kertaa.

Suodattimen vaihtaminen

• Avaa paneelit.
• Irrota rasvasuodatin.
• Poista käytetyt aktivihiilihajusuodattimet kuten kuvassa (A).
• Asenna paikoilleen uudet suodattimet kuten kuvassa (B).
• Laita paikoilleen rasvasuodatin.
• Sulje paneelit.

Valaistus

Huomio: Tassà laitteessa on Valkoinen LED-valo, luokka 1M vastaa normia EN 60825-1: 1994 + A1:2002 + A2:2001; suurin valoteho @439nm: 7 W . Ålä katso suoraan optisilla valineillä (kiikari, suurrennuslasi....).

• Vaihtoa varten ota yhteys huoltopalveluun. ("Hankintaa varten ota yhteys huoltopalveluun").
