Produkttyp	LCD LED-TV
Skärmupplösning	4K Ultra HD (3840 × 2160 pixlar)
Tillgängliga skärmstorlekar	43", 50", 55", 65", 75", 85"
TV-standarder	DVB-T/T2, DVB-C, DVB-S/S2 (analog B/G, D/K, I)
Ljud	10 W + 10 W
Anslutningar	4× HDMI (HDCP 2.3), 2× USB (USB 2.0 och 3.1 Gen 1), LAN 10BASE-T/100BASE-TX, Bluetooth 4.2, Wi-Fi 802.11a/b/g/n/ac
Strömförsörjning	220-240 V AC, 50 Hz
Energiförbrukning (standby)	0,50 W
Energieffektivitetsklass	A (beroende på modell) eller B (vissa modeller)
Vikt (med stativ, modell 55")	17,7 kg
Mått (med stativ, modell 55")	123,3 × 78,4 × 33,8 cm
Smart plattform	Google TV
Onlinetjänster	Netflix, Disney+, Prime Video, YouTube
Röstassistent	Google Assistant (via fjärrkontroll)
Väggfäste	Kompatibel med Sony SU-WL850 och SU-WL450 fästen (installation rekommenderas av professionell)
Underhåll och rengöring	Rengör med en mjuk, torr trasa; använd inte lösningsmedel
Säkerhet	Installation på stabil yta; förhindra vältning; läs säkerhetsanvisningarna före användning
Driftstemperatur	0 °C till 40 °C
Driftfuktighet	10 % till 80 % RF (utan kondensation)
Medföljande tillbehör	Fjärrkontroll, batterier, installationsguide, säkerhetsdokumentation

Vanliga frågor - KD-55X85J - KD-65X85J - KD-75X85J - KD85X85J SONY

Hur återställer jag TV:n vid problem?

Tryck på fjärrkontrollens på/av-knapp i cirka fem sekunder. TV:n startar om. Om det inte fungerar, koppla ur strömkabeln, vänta två minuter och anslut den igen. Du kan också hålla TV:ns på/av-knapp intryckt i 40 sekunder tills den stängs av.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera först batterierna: byt ut dem vid behov. Se till att inget hinder finns mellan fjärrkontrollen och TV:ns sensor. Om problemet kvarstår, starta om TV:n.

Jag har glömt lösenordet för barnlåset. Vad gör jag?

Ange standard-PIN-koden 9999 för att låsa upp, och ställ sedan in en ny PIN-kod.

Hur installerar jag TV:n på väggen?

Använd Sony SU-WL850 eller SU-WL450 väggfäste (beroende på modell). Av säkerhetsskäl rekommenderar Sony att installationen utförs av en auktoriserad installatör. Försök inte installera den själv.

Hur uppdaterar jag TV:ns programvara?

Anslut TV:n till internet, gå sedan till Inställningar > System > Programuppdatering. Följ instruktionerna på skärmen. Sony rekommenderar regelbundna uppdateringar för att få nya funktioner.

Vad är skärmupplösningen?

Skärmen har en 4K Ultra HD-upplösning på 3840 × 2160 pixlar, vilket ger en skarp och detaljerad bild.

TV:n visar ingen bild. Vad kan jag göra?

Kontrollera kabelanslutningarna (HDMI, antenn). Starta om TV:n genom att trycka på fjärrkontrollens på/av-knapp i 5 sekunder. Om skärmen fortfarande är svart, koppla ur strömmen i 2 minuter och anslut igen.

Hur kommer jag åt hjälpguiden?

Tryck på fjärrkontrollens HELP-knapp. Du kan även se hjälpguiden online från din smartphone genom att följa anvisningarna i manualen.

Kan jag ansluta ett headset till TV:n?

Ja, anslut ditt headset till stereo mini-jack-uttaget på TV:ns baksida (märkt Headset).

Vilka ljudformat stöds?

TV:n stöder Dolby Audio, Dolby Atmos, DTS och linjär PCM upp till 5.1 kanaler. Se hjälpguiden för mer information.

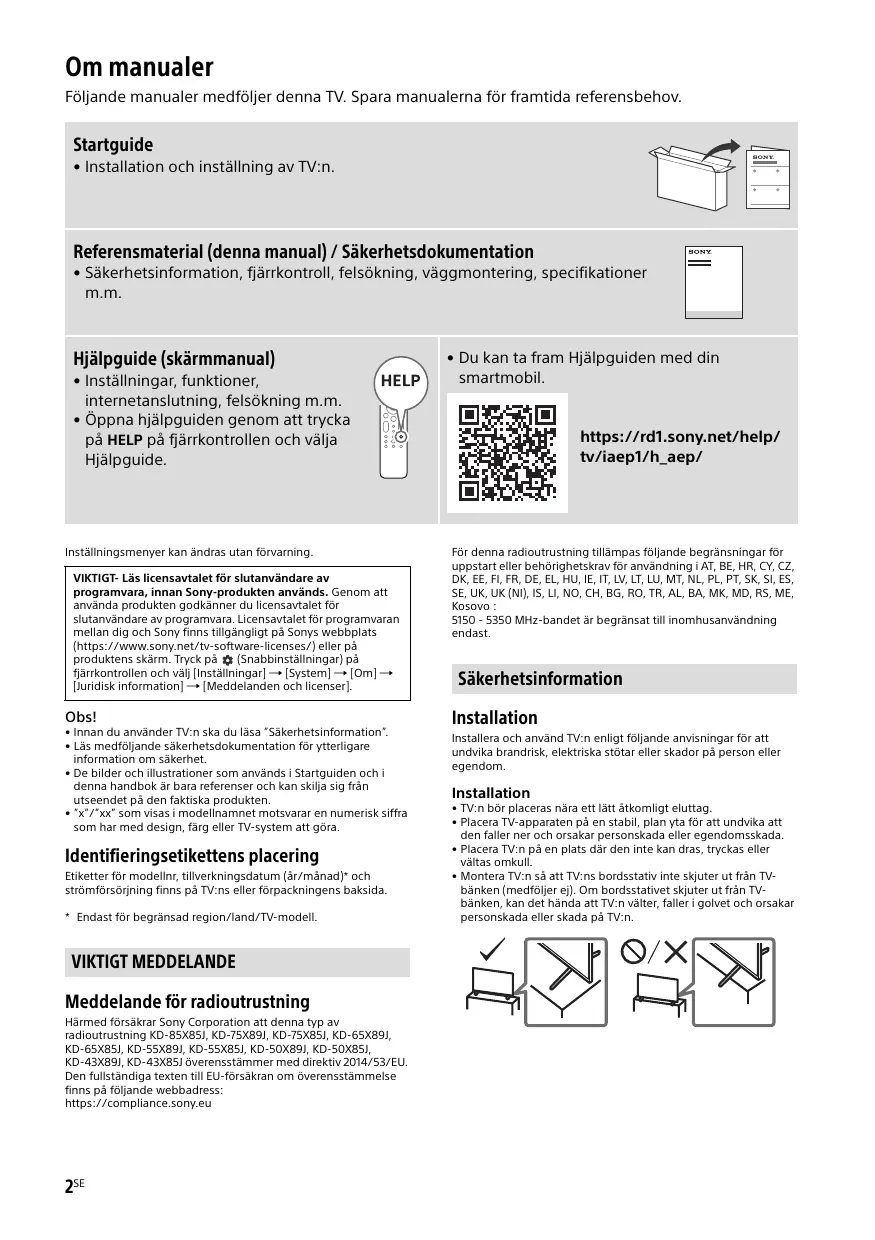

BRUKSANVISNING KD-55X85J - KD-65X85J - KD-75X85J - KD85X85J SONY

• Installation och INSTALLING av TV:n.

Referensmaterial (denna manual) / Sakerhetsdokumentation

• Sakerhetsinformation, fjarrkontroll, felsökning, vaggmontering, specifikationer m.m.

Hjälpguide (skärmmanual)

• Installlingar, Funktioner, internetanslutting, felsökning m.m.
• Oppna hjälpguiden genom att trycka på HELP på fjärrkontrollen och valja Hjälpguide.

• Du kan tafram Hjalpguiden med din smartmobil.

Inställingsmenyer kan andras atan forvarning.

VIKTIGT- Läs licensavätalet für slutanvändare av programvara, innan Sony-producten anvands. Genom att användaprodukten godkänner du licensavätalet für slutanvändare av programvara. Licensavätalet for programvaran mellan dig och Sony finns tillgangligt på Sonys webplats (https://www.sony.net/tv-software-licenses/) eller产后ductens skärn. Tryck p 出 (Snabbinställinger) pa fjärkrontillen och välj [Inställninger] [System] [Om] [Juridisk information] [Meddelanden och Licenseer].

Obs!

• Innan du anvander TV:n ska du lasa "Sakerhetsinformation".
• Lás medfoljáns sakerhetsdokumentation fürytterligare information on sakerhet.
• De Bilder och illustrationer som används i Startguiden och i denna handbok ar bara referrer och kan skilja sig是从 utseendet på den faktiskaprodukten.
• "x"/'xx' som visas i modellnamnet motvarsar an numerisk siffra som har design, farg der TV-system att gora.

Identifiersetikettens placering

Etikerette for modelln, tilverkningsdatum (ár/námá) och stromförösörning finns på TV:ns eller forpackningern bakisd.

• Endast für begränsad region/land/TV-modell.

VIKTIGT MEDDELANDE

Meddelande for radioutrustning

Härmed fösakr Sony Corporation attenna typ av radiotrusting KD-85X8SJ, KD-75X89J, KD-75X85J, KD-65X89J, KD-65X8SJ, KD-55X89J, KD-55X85J, KD-50X89J, KD-50X85J, KD-43X89J, KD-43X85J overensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-fösakran om overensstammelse finns på foljande webaddress: https://compliance.sony.eu

Förda radioutrustnning tillampas foljende begränninger for upstart eiler behörighetskray for använding i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :

5150 - 5350 MHz-bandet ār begränsat till inomhusanvändning endast.

Sakerhetsinformation

Installation

Installera och använd TV:n enligt foljande anvisningar for att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

TV:n por placeras nara ett attkomligt eluttag.
- Placera TV-apparaten pa en stabil, plan yta for att undvikaith attenuation der och asorkar personskada eher egendomsskada.
- Placera TV:n på en plats)där den inte kan dras,tryckasEllervaltas omkull.
- Montera TV:n sa att TV:ns bordsrstativ inte skjuter ut fran TV-banken (medfoljer ej). Om bordsrstativ skjuter ut fran TV-banken, kan det handa att TV:n valter, falter i golvet och orsakar personskada eller skada på TV:n.

Transport

• Lossa alla kablar fran TV:n innan du transporterar den.
• Det kravs tvä eller fler person (tre��er fler personfor KD-85X8Jx8/ 85X8xTJ) for att bär an stor TV-apparat.
• Nár TV:n sca transporterăs bör denhallas enlistigt nedan. Tryck intepane LCD-panelen eller ramen runt bildskärmen.
• Nár du lyfter erler flyttar TV:n ska du hälla den ordentigt i undersidan.

KD-85X8xJ / 85X8xTJ

KD-75X8xJ / 75X8xTJ / 65X8xJ / 65X8xTJ / 55X8xJ / 55X8xTJ / 50X8xJ / 50X8xTJ / 43X8xJ / 43X8xTJ

SertattIVn:ineutsatfsforstotarerikraftigvibrationneran den transporteras.
- Du bōr anvanda originalkartongen och dess emballage nār du sänder in TV:n for reparation ell orm du flyttar.

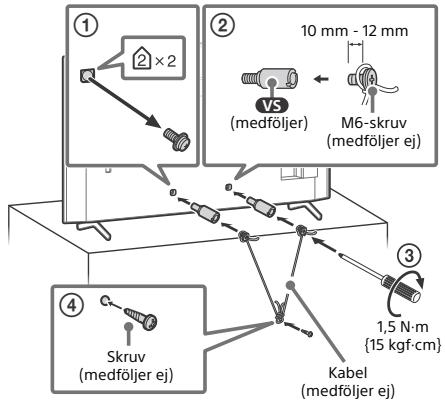

Förebyggande av fall

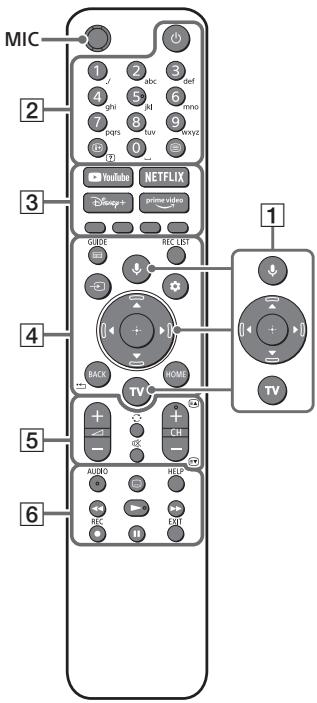

Fjärkrontroll och TV

Fjarrkontrollens form, layout, tillganglighet och fjarrkontrollknapparnas functiorer kan variera beroende på region/land/TV-modelt/ TV-installninger.

1 (Mikrofon) / 喜 (Google Assistant):

Använd Google Assistent*1*2 eller rostsökning*2. Få tips om hur TV:n manövreras genom att trycka på mikrofonknappen på fjärrkontrollen och säga "rösttips".*1

/ / / / : Menynavigering och -val paskarmen.

TV: Visa TV-kanallistan eller vaxla till ingang.

2 (Ström)

Sifferknappar

+/? (Visa info/text): Visa information.
(Text): Visa textinformation.

3 YouTubeTM / NETFLIX / Disney+ / Prime Video / Färgknappar

GUIDE: Visa den digitala programguiden for TV eller kabel/satellit/ extern box*3.

REC LIST: Visa Rec-listan for USB HDD*4/ DVR*3.

(Ingångsväljare): Visa och valj ingängskällan, osv.

Snabbinställningar): Visa snabbinställningar.

BACK/*

HOME

5 + / - (Volym)

(Hoppa)

(Ljudost)*5

CH + / - / 巴 /y: Valjkanellernata（）/ foregäende（）sida.

6 AUDIO: Valj ljud for flerspråkig källa eller dubbelt ljud (beroende på programkälla).

(Inställning av textning)

HELP: Visa Hjalpmenyn.

←/→/→/11

REC: Spela in det visade programmét à USB HDD4/DVR3.

EXIT

7 (Ström)
8 Fjarrkontroll-sensor / Ljussensor / LED

1 Endast für begränsad region/land/TV-modell/sprak.
2 En internetanslutting kravs für Google Assistant eller rostökning.
3 [Kabel / satellit / extern box-installing]-installing kravs.
4 Ej tillgangligt für Italien.
*5 Genom att hälla (Ljudlost) intryckt näs en atkomljethgensvög.

Se Hjälpguiden För mer information.

Sony rekommenderar starkt att du later din Sony-Återförsäljare eller en auktorisarad installeror installerera TV:n, bade av sakerhetsskål och for att skyddaprodukten. Försök inte installerera den själv.

Till Sony-Återförsäljare och installerator:

Varytterst noggrann med sakerheten vid installation, regelbundet unterhãll och besiktning av denna produkt.

• Fol instruktionsguiden som levereras med Vaggfastet for din modell. Experthjalp kravs for installation av denna TV, speiellt for att avgora vaggens styrka att halla TV:ns vikt.
• Sony kan inte hällas ansvariga for nàgon form av ergendomsskador eller personskador som beror på felaktig hantering uller felaktig installation.
• Endast en behörig servicetekniker bör utföra vägginstallationer.
• Av sakerhetsskal rekommenderar vi bestamt att du endast anvander tillbehör是从 Sony, inklusive:

-Vaggfaste SU-WL850

-Vaggfaste SU-WL450

• Använd de skruvar som levererades med Väggfastet narr Väggfastet monteras på TV:n. De medfoljande skruvarna är utformade enligt bilden mätt frän Väggfastets kontaktyta. Skruvarnas diameter och langd varierar beroende på Väggfastets modell. Användning av andra skruvar kan skada TV:n internet eller medfora att den faller ned.

• Se till att oanvanda skruvar och bordsstativet forvaras på en saker plats tills du Åter vill montera bordsstativet. Forvara skruvarna oåtkomligt für små barn.
• Endast für begränsad region/land/TV-modell.

Felsökning

För allmän felsökning für problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller natverket ar tappat, utfor du foljande steg.

1 Starta om TV:n genom att trycka in strömbrytaren på fjärkkontrollen i cirka fem sekunder. TV:n startup om. Om TV:n inte Återställs, fösök med att koppla ur strömsladden och tryck sedan på strömbrytarknappen på TV:n och slapp den sedan. Vänta i två minuter och anslut sedan strömsladden.

Eller tryck på strombrytarknappen på TV:n i ungefar 40 sekunder tills TV:n stangs av.

2 Se Hjälpmenyn genom att trycka på HELP på fjärkrontrollen.
3 Anslut din TV till Internet och utfor en programvaruuppdatering. Sony rekommenderar att du alltid haller programvaran till din TV upppaterad. Programupppdateringar gernya funktioner och prestandaforbättringar.
4 Ga in på Sonys supportwebplats (information finns i slutet avenna manual).

När du ansluter TV:n till elnätet ar det kanske inte möjglt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.

Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.

Fjarrkontrollen fungerar inte.

• Byt ut batterierna.
  Lösenordet till barnlåset har glöms av.
• Ange 9999 für PIN-koden och ange en ny PIN-kod.

Se Hjalpguide for mer information om felsokning.

Specificationer

System

Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning

TV-system: Beroende på val av land/område/ TV-modell

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satellit: DVB-S/DVB-S2

Färgsystem: PAL/SECAM/NTSC3.58 (Endast video)/NTSC4.43 (Endast video)

Kanaltackning: Beroende på val av land/område/TV-modell

Analog: UHF/VHF/kabel

Digital: UHF/VHF/kabel

Satellit:IF-frekvens 950-2150 MHz

Ljudutgang: 10 W + 10 W

Trädlös teknik

Protokoll IEEE 802.11a/b/g/n/ac

Bluetooth® version 4.2

Frekvensband

Frekvensområde	Utgångseffekt
Trådlöst LAN (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (TV)
2400-2483,5 MHz	< 10,0 dBm
Bluetooth® (Fjärrkontroll)
2400-2483,5 MHz	< 10,0 dBm

Uttag for ingangar/utgangar

Antenn/kabel

75 ohms externt uttag for VHF/UHF

Satellitantenn

Honkontakt av F-Typ, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton,

Distribution via enkel kabel-TV EN50494.

/ AVIN

Video/Ljudingang (Mini Jack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video:

4096× 2160p (50, 60 Hz) ^a1 2 , 4096×

2160p (24 Hz)* ^1 , 3840 × 2160p (50, 60 Hz) ^2

3840× 2160p (24, 25, 30 Hz), 1080p (30, 50,

60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz)

720p (30, 50, 60 Hz), 720/24p, 576p, 480p,

PC-format*3

3840 × 2160p (100, 120 Hz)24

Ljud:

Se Hjälpguiden på nätet für närmare detaljer.

Forutom eARC-lage

5,1-kanals linjär PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24-bitars, Dolby

Audio, Dolby Atmos, DTS

Tvåkanalig linjär PCM: 48 kHz 16-bitars,

Dolby Audio, Dolby Atmos, DTS

Digitalt optiskt kontakt (tvåkanalig linjär PCM:

48 kHz 16-bitars, Dolby Audio, DTS)

(Stereominiuttag)

Hörlunar

1, 2 (HDD REC)*6

USB-enhetsport (2 USB HDD-enhet for REC-funktion)

USB-port 1 har stöd für High Speed USB

(USB 2.0)

USB-port 2 har stöd für Super Speed USB

(USB 3.1 Gen 1)

CAM-plats (CA-modul)

LAN

10BASE-T/100BASE-TX-kontakt (Beroende på

nätverkets Funktionsmiljö, kan

Kommunikationshastigkeit och -kvalitet

garanteras inte.)

Ström, informationsblad och annat

Strömförsörjning

220 V - 240 V växelström (AC), 50 Hz

Skärnstorlek (diagonalt uppmatt) (Ca.)

KD-85X8xJ / 85X8xtJ: 214,8 cm / 85 tum

KD-75X8xJ / 75X8xTJ: 189,3 cm / 75 tum

KD-65X8xJ / 65X8xtJ: 163,9 cm / 65 tum

KD-55X8xJ / 55X8xTJ: 138,8 cm / 55 tum

KD-50X8xJ / 50X8xTJ: 125,7 cm / 50 tum

KD-43X8xJ / 43X8xtJ: 108,0 cm / 43 tum

Energiförbrukning*7

I [Standard]-läge

KD-85X8xJ / 85X8xTJ: 236 W

KD-75X8xTJ: 226 W

KD-65X8xJ / 65X8xTJ: 145 W

KD-55X8xJ / 55X8xtJ: 116 W

KD-50X8xTJ: 95 W

KD-50X8xTJ: 132 kWh per År

KD-43X8xJ / 43X8xTJ: 105 kWh per År

Energiförbrukning i standbylage*7*9*10

0,50 W (25 W i programvaruuppateringsläge/

EPG-upppateringslage)

Bildskärmsupplösning (horisontelt × vertikalt)

(pixel)

3840 × 2160

Uteffekt

Användningstemperatur: 0^ - 40^

Luftfuktigkeit vid användning: 10% - 80%

relativ luftfuktigkeit (icke-kondenserande)

*1 Om 4096 × 2160p matas in och [Bredbildslage]äre inställd till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildslage] till [Full 1] eller [Full 2].

*2 Se menyn pa skärmen for att ställa in [HDMI-signalformat].

*3 Se Hjalpguiden på nätet För:närmare detaljer.

*4 Endast HDMI IN 3 & 4. Använd HDMI-kabel med ultrahog hastigkeit für att anslute.

*5 Anslut ditt ljudsystem till HDMI IN 3 for att sönda TV-ljud till ditt ljudsystem.

*7 Denna information gäller EU och andraalandervars relevanta Förordering ár baserad på EU:s Förordering for energimärkning.

*8 Energiförbrukning i kWh per År, baseras på TV:ns stromförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.

*9 Specificerad standby-effectt uppnas nár TV:n har avslutat nödvändiga interna processor.

*10 Effektörbrukninger i standbyläge ökär när din TV ar ansluten til nätverket.

Obs!

• Tillgangen på valfria tillbehör beror på land/region/ TV-modell/lager.
• Design och specifikationer kan änderas utan forvarning.
  Abonnemang på tjanster och program kan kravas och ytterligare villkor, forutsattninger och/eller avgifter kan gälla vid användning av Google Assistant.
• Informationsbladet i denna manual ar für KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 1062/2010. Se dess webblats for information om (EU) 2019/2013.

Anmärkningar om digital TV

Digital-TV (DVB-T, satellit och kabel), interaktiva tjänster och nätverksfunktioner kanske inte ar tillgangliga i alla lander erller områden. Vissa Funktioner kanske inte ar aktiverade eller kanske inte fungeralr korrekt med vissa leverantör och nätverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift forina tjänster.
- Denna TV stöder digitalsändning med användning av MPEG-2-, H.264/MPEG-4 AVC-och H.265/HEVC-codecs, men kompatilitet med alla operators-/tjänstsignaler, vilka kan variera med tiden, kan inte garanteras.

Information om varumärken

• Benämningarna HDMI och HDMI
• High-Definition Multimedia Interface och HDMI- logotypen ar varumärken eller registrarade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andraalander.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio och den dubbla D-symbolen ar varumärken som tillhör Dolby Laboratories Licensing Corporation. Tillverkad på licences是从 Dolby Laboratories. Sekretessbelagda, icede publicerade arabeten. Copyright © 1992-2020 Dolby Laboratories. Med ensamrätt.
• Gracenote, Gracenote-logon och -logotypen, och "Powered by Gracenote"-logon ar antingen registrarade varumärken ell er varumärken som tillhör Gracenote, Inc. i USA och/eller andraalander.
• Google TV och relaterade logotypär ar varumärken som tillhör Google LLC.
• För DTS-patent se http://patents.dts.com. Tillverkad under licens是从 DTS, Inc. DTS, Digital Surround, och DTS-logotypen ar registrarade varumärken eller varumärken som tillhör DTS, Inc. i USA och andraalander. © 2020 DTS, Inc. MED ENSAMRÄTT.

• Netflix ar ett registrarat varumärke som tillhör Netflix, Inc.

• DiSEqC™ är att varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC1.0. Denna TV bönte användas für att manövrera motorstyrdra antenner.
  TUXERA ar ett registrarat varumärke som tillhör Tuxera Inc. i USA och andraalander.

• Alla andra varumärken tillhör sina respektive agare.

Produktregistraringsnummer (KOMMISSIONENS DELEGERADE FÜRORDNING (EU) 2019/2013)

KD-85X85J (436516), KD-75X89J (436514),
KD-75X85J (436475), KD-65X89J (454679),
KD-65X85J (454669), KD-55X89J (454665),
KD-55X85J (454658), KD-50X89J (454653),
KD-50X85J (454646), KD-43X89J (454643),
KD-43X85J (454633).

Ärligt energiforbug*7*8

KD-85X8xJ / 85X8xTJ: 327 kWh pr. ar

KD-75X8xTJ: 313 kWh pr. ar

KD-65X8xJ / 65X8xTJ: 201 kWh pr. År

KD-55X8xJ / 55X8xtJ: 161 kWh pr. ar

KD-50X8xTJ: 132 kWh pr. ar

KD-43X8xJ / 43X8xTJ: 105 kWh pr. ar

Strømforbrug i standby*7*9*10

0,50 W (25 W i software-/-

EPG-odpateringstilstand)

Skaermoplośnig (vandret × lodret) (pixels)

3840 × 2160

Udgangseffekt

• Du kan se Hjelpeveiledningen med en smarttelefon.

KD-50X8xTJ: 132 kWh per År

KD-43X8xJ / 43X8xTJ: 105 kWh per År
