LFG615W - Spis ELECTROLUX - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Electrolux
Modell	LFG615W
Mått (B x D x H)	60 x 50 x 30 cm (uppskattning)
Vikt	15 kg (uppskattning)
Strömförsörjning	230 V ~ 50 Hz
Motoreffekt	200 W (uppskattning)
Belysning	2 LED-lampor (20 W var, uppskattning)
Antal hastigheter	4 (varav en booster «P»)
Timer	5 minuter
Installationstyp	Frånluft eller recirkulation
Fettfilter	Diskmaskinsäkra, rengöring varannan månad
Kolfilter	Kan inte rengöras, byts var 4:e månad
Minsta avstånd till spis	65 cm
Isoleringsklass	Klass II (dubbelisolerad, kräver ingen jordning)
Utvändigt underhåll	Fuktig trasa med ljummet vatten och neutralt rengöringsmedel
Ljudnivå	55 dB (uppskattning)
Medföljande tillbehör	Fettfilter, kolfilter (för recirkulationsversion)

Vanliga frågor - LFG615W ELECTROLUX

Hur installerar man fläkten i frånlufts- eller recirkulationsversion?

Fläkten kan installeras i frånluftsversion (utomhusventilering) eller recirkulationsversion (inomhuscirkulation). Valet måste göras vid installationen. För frånluftsversion, anslut en avluftningsslang till utsidan. För recirkulationsversion, installera ett kolfilter (ingår ej) och luften släpps ut i rummet.

Hur ofta måste fettfiltren rengöras?

Fettfiltren måste rengöras minst var 2:e månad för att undvika brandrisk. De kan tvättas för hand eller i diskmaskin med neutralt rengöringsmedel.

Hur byter man kolfiltret?

Kolfiltret kan inte rengöras och måste bytas var 4:e månad (eller oftare vid intensiv användning). Det sitter bakom fettfiltret. Ta bort det gamla och installera det nya enligt instruktionerna.

Vad betyder symbolerna «F» och «C» på fläkten?

Blinkande «F» indikerar att det är dags att rengöra fettfiltren (efter 40 driftstimmar). Blinkande «C» indikerar att det är dags att byta kolfiltret (efter 160 timmar) och rengöra fettfiltren.

Hur återställer man filterlarmet?

När larmet visas (blinkande F eller C), tryck samtidigt på knapparna P1 och P4 i 2 sekunder för att återställa timräknaren.

Hur använder man timern på fläkten?

Tryck på knappen P3 för att aktivera timern. Fläkten stängs av automatiskt efter 5 minuter. Under timern blinkar hastighetssiffran.

Vad gör man om fläktens lampor inte fungerar?

Kontrollera först att lamporna är tända via knappen P4. Om de inte tänds måste lamporna bytas av tillverkaren eller en kvalificerad tekniker. Försök inte byta dem själv.

Hur ställer man in motorhastigheten?

Använd knappen P2 för att bläddra igenom hastigheterna: 1, 2, 3, sedan P (boosterhastighet). Hastigheten P förblir aktiv i 5 minuter och återgår sedan till hastighet 3. På vissa modeller är cykeln 1-2-3-4.

Vad är minsta avståndet mellan fläkten och spisen?

Minsta avståndet mellan kastrullernas stödytor på spishällen och fläktens undersida måste vara 65 cm, om inte annat anges i installationsanvisningarna.

Hur rengör man fläktens utsida?

Använd en fuktig trasa med ljummet vatten och neutralt rengöringsmedel. Undvik slipande eller frätande medel. För ytor av stål, koppar eller mässing, använd specifika produkter.

BRUKSANVISNING LFG615W ELECTROLUX

SV Användningshandbok

NO Bruksveiledning

FI Käyttöohjeet

DA Brugsvejledning

RU Руководство по

Эксплуатации

ET Kasutusjuhend

Tack för att du har köpt en apparat från Electrolux. Du har valt en produkt som är resultatet av flera decennier av professionell erfarenhet och innovation. Den är smart och snygg.

Och den har utformats just för dig. Därför kan du vara säker på att du alltid kommer att få de bästa resultaten när du använder den.

Välkommen till Electrolux.

Besök vår webbplats för att:

Ta emot råd om användningen, ladda ned våra broschyrer, lösa eventuella problemoch få information om service:

www.electrolux.com

Registrera din produkt och få en bättre service:

www.registerelectrolux.com

Köpa originaltillbehör, förbrukningsmaterial och reservdelar till din apparat:

www.electrolux.com/shop

MILJÖSKYDD

Återvinn material med symbolen ⚠. Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska

och elektroniska produkter. Släng inte produkter märkta med symbolen 📄 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

KUNDSERVICE OCH UNDERHÅLL

Vi rekommenderar att det bara används originalreservdelar.

Se till att du har följande uppgifter till hands när du kontaktar den auktoriserade serviceverkstaden: Modell, Produktkod (PNC), Serienummer.

Du hittar dessa uppgifter på typskylten.

⚠️ Varning / Observera - Viktig säkerhetsinformation

i Allmän information och allmänna råd

Miljöinformation

Rätt till ändringar förbehålles.

1. SÄKERHETSVAROR

Det minimala avståndet mellan värmeplattans fält och fläktens nedre kant måste vara minst 65 cm. Om det i värmeplattans instruktionsbok står att avståndet ska vara större ska man ta hänsyn till denna information.

Luften som samlas upp av fläkten kan inte ledas vidare till ett utblåsningsrör som används för att leda bort rök från utrustning som drivs av något annat än elektrisitet (centralvärmare, radiatorer, badrumsvärmare, etc.).

Man bör komma ihåg att följa alla normer gällande luftledningar. Man bör ej leda röken genom utrymmen eller rör som inte är lämpade för det.

Rummet där fläkten instaleras måste vara välventirerat i fall annan utrustning som drivs av gas, olja, kol, etc., eftersom fläkten kan skapa undertryck i rummet. Undertrycket kan ej överstiga 0,04 mbar. Detta förhindrar återuppsugning av röken som kommer från värmekällan. I sådana fall rekommenderas det att utrusta rummet med ventilatorer som garanterar kontinuerlig tillförsel av frisk luft.

Man bör kontrollerara informationsbladet som finns inuti maskinen. Om symbolenl (☐) finns på den betyder det att maskinens tekniska parameter klassar den i II klassen isolation och den kräver då inte jordat uttag.

Man bör kontrollerara informationsbladet som finns inuti maskinen. Om symbolenl (☐) INTE förekommer betyder det att: ⚠️ WARNING: maskinen skall kopplas till ett jordat uttag, kontrollera då att uttaget som används verkligen är jordat.

Vid anslutning till elektricitet bör man kontrollera om nätspänningen motsvarar värdena angivna på typskyllten inuti maskinen. Om maskinen inte är utrustad med en kabel och uttag som inte går att avlägsna eller inte är utrustat med en annan apparat som garanterar ett flerpoligt frånkopplande från nätet, med mellanrum mellan kontakterna som tillåter en frånkoppling enligt III klassens kopplings krav, ska en apparat användas från att skilja den från nätet. Om maskinen utrustats med en kabel och uttag ska den placeras så att uttaget är tillgängligt. Innan rengöring ska maskinen kopplas från.

Undvik att använda brännbart material i fläktens närhet.

Tillåt inte lågan från spisen att nå fläkten.

Var försiktig vid stekning så att oljan eller matfettet inte fattar eld. Matlagningsolja är på grund av sin brännbarhet speciellt farlig. Använd inte elgrill.

ör att utesluta eldfaran måste man rengöra fettfiltern och avlägsna fet-trester från fläkten.

Maskinen kan användas av personer med nedsatt fysisk-, kännsel- eller mental förmåga samt av oerfarna personer, om dessa personer gör det under någons uppsikt, och har fått instruktioner samt inser vilka faror som

kan uppstå. Man förbjuder barn att leka med maskinen. Rengöring och underhåll kan ej genomföras av barn utan uppsikt.

Varning: fläktens yttre delar kan vid användning bli varma.

Fläkten ska endast användas i hushåll och ska endast installeras över spisar och liknande redskap.

Om matarkabeln är skadad ska den ersättas av tillverkaren eller av tillverkarens serviceverkstad, eller av en person med liknande behörighet, i syfte att undvika alla typer av risker.

Varning: Om du inte installerar skruvar eller fjsten i enlighet med dessa instruktioner kan leda till elektriska faror.

Installationen ska ske enligt dessa anvisningar och av behörig personal.

2. ANVÄNDNING

FILTRERANDE ELLER INSUGANDE ?

Spiskåpan finns tillgänglig i insugande version eller i filtrerande version. Bestäm er redan från början för installationstypen. För att öka effektiviteten rekommenderar vi er att installera spiskåpan i den insugande versionen (om detta är möjligt).

Insugande version

Spiskåpan renar luften och släpper sedan ut den utomhus med hjälp av en utloppsledning.

Filtrerande version

Spiskåpan renar luften och släpper återigen ut den rena luften i rummet.

3. UNDERHÅLL

Rätt underhåll garanterar en längre livslängd och bättre fungerande.

Man bör regelbundet rengöra fläkten från fett, hur ofta det ska

göras beror på hur intensivt fläkten används (dock minst en gång var tredje månad). Man bör undvika produkter som innehåller frätande och nötande ämnen. För att rengöra de lackade delarna av fläkten bör man använda en fuktad trasa och ett valfritt rengöringsmedel. För att rengöra stål-, mässing- eller koppardelar bör man alltid använda speciella rengöringsmedel enligt bruksanvisningen. För att rengöra insidan bör man använda en trasa eller en borste fuktade med rengöringsmedel.

Rengöring av fettfilter. Rengör åtminstone en gång varannan månad för att undvika brandrisk, i förhållande till användning. Tvätta för hand eller i diskmaskin med milt rengöringsmedel. Vid tvätt i diskmaskin kan en eventuell blekning ske som inte påverkar filtrens funktion på något sätt.

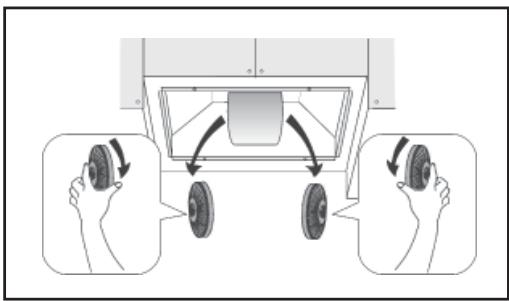

Aktivt kolfilter är inte lämpligt för rengöring och kan inte förnyas och måste bytas ungefär var 4: e månad eller oftare vid särskilt intensiv användning.

Modeller LFG525S, LFG525W, LFG525K: Omkopplare A: BELYSNING; läge 0: belysning påslagen; läge 1: belysning påslagen. Omkopplare B: MOTORNS HASTIGHET: tillåter val av motorns hastighet; läge 0: motorn avstängd. C: Motorn lyser.

Modeller LFG517X, LFG615X, LFG615W: P1-knapp: omkopplare Aktivera/Inaktivera motorn första hastighet. P2-knapp (Modeller LFG615X, LFG615W): Ändra motorns hastighet (1-2-3-P-1-2-3-P....). Vid fjärde hastigheten kommer på bokstaven "P" på displayen (Accelerator). Den fjärde hastigheten förblir aktiv i 5 minuter och faller sedan tillbaka till den tredje. P2-knapp (Modell LFG517X): Ändra motorns hastighet (1-2-3-4-1-2-3-4....). P3-knapp: Timer. Aktivera och avaktivera timern (5 minuter). Om timern är aktiv blinkar det antal som motsvarar hastigheten. P4-knapp: Belysning. Sätter på / släcker ljus. P1 + P4-knapp: Återställning av filterlarm. När displayen visar en blinkande "F", ska du rengöra fettfiltret (40 timmars drift). När displayen visar en blinkande "C", byt kolfilter (160 timmars drift) och rengör fettfiltret. Om köksfläkten inte är en filtreringsmodell och inte har kolfilter, ska du naturligtvis rengöra fettfiltren både när bokstaven "F" och bokstaven "C" visas. Filterlarmet är synligt när motorn är avstängd och i ca. 30 sekunder. För att ÅTERSTÄLLA timräknaren trycker du på knapparna P1 och P4 samtidigt i 2 sekunder medan larmet visas.

5. BELYSNING

Om reflektorn är skadad får den endast ersättas av tillverkaren, hans servicetekniker eller en liknande kvalificerad person för att undvika fara.
