LFG615W - Herd ELECTROLUX - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Electrolux
Modell	LFG615W
Abmessungen (B x T x H)	60 x 50 x 30 cm (geschätzt)
Gewicht	15 kg (geschätzt)
Stromversorgung	230 V ~ 50 Hz
Motorleistung	200 W (geschätzt)
Beleuchtung	2 LED-Lampen (20 W pro Stück, geschätzt)
Anzahl der Geschwindigkeiten	4 (davon eine Boost-Stufe „P")
Timer	5 Minuten
Installationsart	Abluft- oder Umluftbetrieb
Fettfilter	Spülmaschinengeeignet, Reinigung alle 2 Monate
Aktivkohlefilter	Nicht reinigbar, Austausch alle 4 Monate
Mindestabstand zum Kochfeld	65 cm
Isolationsklasse	Klasse II (doppelte Isolierung, keine Erdung erforderlich)
Außenreinigung	Feuchtes Tuch mit warmem Wasser und mildem Reinigungsmittel
Geräuschpegel	55 dB (geschätzt)
Im Lieferumfang enthalten	Fettfilter, Aktivkohlefilter (für Umluftbetrieb)

Häufig gestellte Fragen - LFG615W ELECTROLUX

Wie installiere ich die Dunstabzugshaube im Abluft- oder Umluftbetrieb?

Die Dunstabzugshaube kann im Abluftbetrieb (nach außen) oder im Umluftbetrieb (Raumluftrückführung) installiert werden. Die Wahl muss bereits bei der Installation getroffen werden. Für den Abluftbetrieb schließen Sie einen Abluftschlauch nach außen an. Für den Umluftbetrieb installieren Sie einen Aktivkohlefilter (nicht im Lieferumfang), und die Luft wird in den Raum zurückgeführt.

Wie oft müssen die Fettfilter gereinigt werden?

Die Fettfilter müssen mindestens alle 2 Monate gereinigt werden, um Brandgefahr zu vermeiden. Sie können von Hand oder in der Spülmaschine mit einem milden Reinigungsmittel gewaschen werden.

Wie wird der Aktivkohlefilter ausgetauscht?

Der Aktivkohlefilter ist nicht reinigbar und muss alle 4 Monate (bei starker Nutzung häufiger) ausgetauscht werden. Er befindet sich hinter dem Fettfilter. Entfernen Sie den alten und setzen Sie den neuen gemäß Anleitung ein.

Was bedeuten die Anzeigen "F" und "C" an der Dunstabzugshaube?

Die blinkende Anzeige "F" bedeutet, dass die Fettfilter gereinigt werden müssen (nach 40 Betriebsstunden). Die Anzeige "C" bedeutet, dass der Aktivkohlefilter ausgetauscht werden muss (nach 160 Stunden) und die Fettfilter gereinigt werden müssen.

Wie setze ich den Filteralarm zurück?

Wenn der Alarm angezeigt wird (F oder C blinkt), drücken Sie gleichzeitig die Tasten P1 und P4 für 2 Sekunden, um den Stundenzähler zurückzusetzen.

Wie verwende ich den Timer an der Dunstabzugshaube?

Drücken Sie die Taste P3, um den Timer zu aktivieren. Die Dunstabzugshaube schaltet sich nach 5 Minuten automatisch aus. Während des Timers blinkt die Geschwindigkeitszahl.

Was tun, wenn die Beleuchtung der Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zunächst, ob die Beleuchtung über die Taste P4 eingeschaltet ist. Wenn sie nicht leuchtet, müssen die Lampen vom Hersteller oder einem qualifizierten Techniker ausgetauscht werden. Versuchen Sie nicht, sie selbst auszutauschen.

Wie stelle ich die Motorgeschwindigkeit ein?

Verwenden Sie die Taste P2, um die Geschwindigkeiten zu durchlaufen: 1, 2, 3 und dann P (Boost-Stufe). Die Stufe P bleibt 5 Minuten aktiv und kehrt dann zu Stufe 3 zurück. Bei einigen Modellen ist der Zyklus 1-2-3-4.

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand zwischen der Auflagefläche der Kochgefäße auf dem Kochfeld und dem unteren Teil der Dunstabzugshaube muss 65 cm betragen, sofern in der Installationsanleitung nichts anderes angegeben ist.

Wie reinige ich die Außenseite der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch mit warmem Wasser und einem milden Reinigungsmittel. Vermeiden Sie scheuernde oder korrosive Produkte. Verwenden Sie für Oberflächen aus Edelstahl, Kupfer oder Messing spezielle Produkte.

BEDIENUNGSANLEITUNG LFG615W ELECTROLUX

DE Gebrauchsanleitung

1. SICHERHEITSWARNUNG....7
2. GEBRAUCH 8
3. WARTUNG....9
4. BEDIENELEMENTE....10
5. BELEUCHTUNG....10

FÜR SIE ERDACHT

Wir freuen uns, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, dass auf Jahrzehnte an Erfahrung und Innovation zurückblicken kann. Es ist durchdacht und elegant, und wurde extra für Sie entwickelt. Darum können Sie bei jedem Gebrauch sicher sein, beste Ergebnisse zu erhalten.

Willkommen bei Electrolux.

Besuchen Sie unsere Website, wo Sie:

Tipps für den Gebrauch finden, unsere Broschüren herunterladen, etwaige Probleme lösen und Informationen zum Kundendienst erhalten können:

www.electrolux.com

Ihr Produkt registrieren und so besseren Kundendienst erhalten können: www.registerelectrolux.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät bestellen können: www.electrolux.com/shop

UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol ⚙. . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

KUNDENDIENST UND WARTUNG

Verwenden Sie stets Original-Ersatzteile.

Bevor Sie die autorisierte Kundendienststelle kontaktieren, legen Sie sich bitte die folgenden Daten zurecht: Modell, Artikelnummer (PNC), Seriennummer.

Diese Angaben finden Sie auf dem Typenschild des Geräts.

⚠️ Hinweis / Achtung - Für die Sicherheit wichtige Informationen

① Allgemeine Tipps und Informationen

Informationen zum Umweltschutz

Vorbehaltlich Änderungen.

1. SICHERHEITSWARNUNG

Der Mindestabstand zwischen der Stellfläche der Töpfe auf dem Kochfeld und der Unterkante der Abzugshaube muss 65 cm betragen, falls nicht anders in den Montageanweisungen angegeben. Falls die Montageanweisungen der Kochfläche einen größeren Abstand vorschreiben, ist dieser einzuhalten.

Ein Anschluss der Abluftleitungen an Verbrennung-sabgaskamine (zum Beispiel Zentralheizung, Heizgeräte, Badezimmeröfen usw.) ist nicht gestattet.

In jedem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten. Desweiteren darf die Abluft nur dann durch ein Loch in der Wand geleitet werden, wenn dieses für diesen Zweck bestimmt ist.

Achtung! Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshau-be und einer raumluftabhängigen Feuerstätte (wie z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabug-shaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Daher den Raum mit Lüftungsanschlüssen versehen, die einen konstanten Zustrom von Frischluft gewährleisten.

Das Typenschild im Innern des Geräts kontrollieren: Den folgenden Anweisungen folgen, falls das Symbol (☐) erscheint; dieses Gerät weist konstruktive technische Details auf, die unter die Isolierungsklasse II fallen und deshalb muss es nicht geerdet werden.

Das Typenschild im Innern des Geräts kontrollieren: den folgenden Anweisungen folgen, falls das Symbol (☐) NICHT erscheint;

⚠️ ACHTUNG: dieses Gerät muss geerdet werden. Beim elektrischen Anschluss sicherstellen, dass die Steckdose eine Erdung aufweist.

Beim elektrischen Anschluss muss überprüft werden, ob die Spannungswerte des Stromnetzes mit den Werten auf dem im Innern des Gerätes angebrachten Typenschilds übereinstimmen. Falls Ihr Gerät nicht mit einem fest angeschlossenem Kabel mit Stecker oder einer sonstigen Vorrichtung, die eine allpolige Unterbrechung mit einer Kontaktöffnung die eine Komplette Trennung in den Konditionen der Kategorie Üb-

erspannung III ermöglicht versehen ist, so müssen die entsprechenden Trennvorrichtungen in dem Speisenetz, gemäß den Installationsregeln vorgesehen werden. Das Gerät so aufstellen, dass der Stecker zugänglich ist, falls Ihr Gerät mit einem Netzkabel mit Stecker ausgestattet ist.

Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden.

Ist das Versorgungskabel beschädigt, ist es vom Hersteller oder dessen technischen Kundendienst oder von einer ähnlichen Fachkraft zu ersetzen, um jedem Risiko vorzubeugen.

⚠️ Warnung: Die Nichtbeachtung der Schrauben oder Fixiervorrichtung in Übereinstimmung mit diesen Anweisungen nicht installieren kann zu elektrischen Gefährdungen führen.

Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.

Fette verursacht wird. Besonders gefährlich ist die Entflammbarkeit von bereits benutztem Öl. Keine offenen Elektrogrills verwenden.

Zur Vermeidung einer möglichen Brandgefahr die Anweisungen zur Reinigung der Fettfilter und zur Entfernung eventueller Fettablagerungen auf dem Gerät beachten.

Dieses Gerät ist nicht zum Gebrauch durch Personen (Kinder bis 8 Jahre inbegriffen) mit beschränkten Körper-, Sinnes- und Geisteskräften oder mit unzulänglicher Erfahrung und Kenntnis geeignet, ausgenommen sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder zum Gebrauch des Gerätes unterwiesen. Kinder müssen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

Achtung: Zugängliche Teile können sich bei Verwendung mit Kochgeräten erwärmen.

Diese Küchenabzugshaube ist zur Montage über Küchen für den Hausgebrauch, Kochvorrichtungen und ähnlichen Küchengeräten bestimmt.

2. GEBRAUCH

UMLUFT- ODER ABLUFTVERSION?

Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden.

Entscheiden Sie vor der Installation, welche Version Sie wünschen

(Umluft- oder Abluftversion).

Zur Verbesserung der Effizienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren.

Abluftversion

Die Dunstabzugshaube reinigt die Luft und gibt sie über eine Abluft-leitung nach außen ab.

Umluftversion

Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück.

3. WARTUNG

Nur eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts.

Die Entfernung eventueller Fettablagerungen vom Gerät erfolgt in regelmäßigen Abständen in Abhängigkeit von der Benutzung (zumindest alle zwei Monate). Die Verwendung von scheuernden oder korrosiven Produkten vermeiden. Für die äußere Reinigung von lackierten Geräten ein mit lauwarmen Wasser und Neutralreiniger angefeuchtetes Tuch verwenden; für die äußere Reinigung der Geräte aus Stahl, Kupfer und Messing wird die Verwendung von Spezial-produkten empfohlen, wobei die auf dem Produkte angegebenen Anweisungen zu beachten sind; für die innere Reinigung der Geräte einen in denaturalisierten Äthylalkohol eingetauchten Lappen (oder Pinsel) verwenden.

Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen, In Bezug auf die Verwendung.

Die Filter mit einem neutralen Reinigungsmittel mit der Hand oder in der Geschirrspülmaschine waschen. Beim Waschen in der Geschirrspülmaschine wird die Funktionstüchtigkeit der Filter nicht beeinträchtigt, wenn diese evtl. etwas ausbleichen.

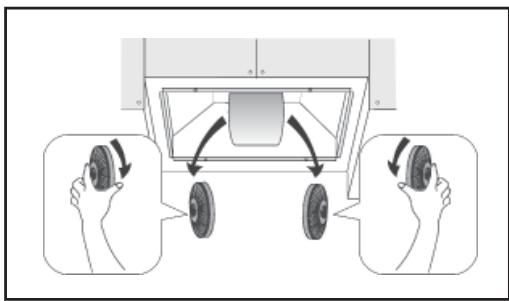

Aktivierter Holzkohlefilter eignet sich nicht zur Reinigung und es kann nicht erneuert werden und es muss ungefähr jede 4 Monate bzw. öfter bei besonders intensivem Betrieb gewechselt werden.

A-Umschalter: LICHT: Stellung 0: Licht aus; Stellung 1: Licht ein.

B-Umschalter: MOTORGESCHINDIGKEIT: ermöglicht die Geschwindigkeitsauswahl des Motorbetriebs; Stellung 0: Motor ausgeschaltet.

C: Der Motor leuchtet.

Modelle LFG517X, LFG615X, LFG615W:

P1-Taste: Umschalter Die erste Motorgeschwindigkeit Ein/Aus.

P2-Taste (Modelle LFG615X, LFG615W): Motorgeschwindigkeit ändern (1-2-3-P-1-2-3-P....). Bei der vierten Geschwindigkeit leuchtet der Buchstabe "P" auf der Anzeige (Beschleuniger). Die vierte Geschwindigkeit bleibt 5 Minuten lang aktiv, dann geht auf die dritte zurück.

P2-Taste (Model LFG517X): Motorgeschwindigkeit ändern (1-2-3-4-1-2-3-4....).

P3-Taste: Minutenzeiger. Aktivieren und deaktivieren den Minutenzeiger (5 Minuten). Ist der Minutenzeiger aktiv, blinkt die der Geschwindigkeit entsprechende Zahl.

P4-Taste: Lichter. Schaltet die Lichter ein/aus.

P1- + P4-Taste: Filteralarm zurücksetzen. Zeigt die Anzeige den blinkenden Buchstaben „F“ an, sind dann die Fettfilter (40 Stunden des Betriebs) zu reinigen. Zeigt die Anzeige den blinkenden Buchstaben „C“ an, sind dann die Holzkohlefilter (160 Stunden des Betriebs) zu wechseln und die Fettfilter zu reinigen.

Natürlich, wenn die Haube kein Filtermodell ist und wenn sie keine Holzkohlefilter hat, sind die Fettfilter zu reinigen, wenn sowohl der Buchstabe "F" als auch "C" angezeigt wird. Der Filteralarm ist sichtbar, wenn der Motor ausgeschaltet ist und zirka 30 Sekunden lang. Um den Stundenzähler ZURÜCKZ-USETZEN, sind die Tasten P1 und P4 glei-

chzeitig 2 Sekunden lang beim angezeigten Alarm zu drücken.

5. BELEUCHTUNG

Wurde der Scheinwerfer beschädigt, kann er ausschließlich durch den Hersteller, sein Servicedienst bzw. eine Person mit gleichen Qualifikationen gewechselt werden, um die Gefahr zu vermeiden.

SOMMAIRE

1. AVERTISSEMENTS DE SÉCURITÉ....12
2. UTILISATION ....14
   3.ENTRETIEN....14
   4.COMMANDES....15
3. ÉCLAIRAGE....15

PENSES POUR VOUS

1. SIKKERHEDS ADVARSLER

FILTRUJHCH NEBO SACH?

Digestow mщћe bət bun ve verzi sach nebo filtrujncn. Typ si zvolte јeљtm pwed instalacn.

Doporuuijeme instalovat digestow sach verze (pokud je to mohnij), protohe mb vylbyn binnost.

Sach verze
