Produkttyp	Köksfläkt
Märke	FABER
Modell	LYBRA PLUS
Installation	Frånluft eller recirkulation
Antal hastigheter	4 hastigheter (B, C, D, E) + fläktläge (M)
Intensiv hastighet	Ja (hastighet E, cykel på 8 minuter, automatisk återgång till föregående hastighet)
Fläktfunktion	Ja (mycket låg hastighet i mindre än en timme, automatisk avstängning)
Belysning	Inbyggd (aktivering/avaktivering med knapp L)
Filtermättnadsindikator	Ja (lampa tänd för fettfilter efter 40 h, blinkar för kolfilter efter 160 h)
H2H-teknik	Ja (anslutning till spishäll för styrning)
Typ av fettfilter	Tvättbart filter (handdisk eller diskmaskin varannan månad)
Typ av kolfilter	Aktivt kolfilter som inte går att tvätta, ska bytas var 4:e månad (eller oftare beroende på användning)
Minsta säkerhetsavstånd	65 cm mellan spishällen och fläktens nedre del
Strömförsörjning	220-240 V (standarduppskattning)
Jordning	Krävs
Reservdelar	Använd endast originalreservdelar
Kundservice	Kontakta ett auktoriserat servicecenter (ha modell, produktkod och serienummer till hands)
Allmänt underhåll	Regelbunden rengöring med mjuk trasa och milt rengöringsmedel; använd inte ångrengörare, slipmedel eller metallskrapor
Barnsäkerhet	Apparaten kan användas av barn över 8 år under uppsikt; barn under 8 år får inte komma åt apparaten utan uppsikt

Vanliga frågor - LYBRA PLUS FABER

Vad är minimiavståndet mellan fläkten och spishällen?

Minimiavsåndet måste vara 65 cm mellan spishällens yta och fläktens nedre del, om inte annat anges i spishällens installationsanvisning.

Hur rengör man fettfiltren?

Fettfiltren måste rengöras minst varannan månad. Tvätta för hand med milt rengöringsmedel eller i diskmaskin. Eventuell missfärgning påverkar inte deras effektivitet.

När måste kolfiltret bytas?

Det aktiva kolfiltret går inte att tvätta och måste bytas var 4:e månad, eller oftare vid intensiv användning. Det byts också när indikatorlampan blinkar (efter 160 timmar drift).

Vad innebär filterlarmindikatorn?

En tänd lampa innebär att fettfiltren måste rengöras (efter 40 h). En blinkande lampa innebär att kolfiltren måste bytas (efter 160 h) och fettfiltren måste rengöras. Larmet syns i 30 sekunder i standby-läge.

Hur återställer man filtertimräknaren?

För att nollställa räknaren, tryck på indikatorlampan i 3 sekunder när fläkten är avstängd (i standby-läge).

Kan jag använda fläkten utan kolfilter?

Ja, om fläkten är installerad i frånluftsversion (utomhusavluftning) behövs inget kolfilter. I recirkulationsversion är det nödvändigt.

Hur installerar man fläkten i frånlufts- eller recirkulationsversion?

För installation i frånluftsversion, anslut en avluftningsslang till utomhus. I recirkulationsversion filtreras luften genom kolfiltret och återförs till rummet. Valet måste göras före installation.

Vad gör jag om fläktens belysning inte fungerar?

Den skadade lampan får endast bytas av tillverkaren, dess tekniker eller en kvalificerad person för att undvika fara.

Är fläkten kompatibel med alla spishällar?

Fläkten är avsedd att användas ovanför spisar, gashällar, elektriska hällar eller induktionshällar. Se till att respektera minimiavståndet och ventilationsanvisningarna.

Hur kontaktar man kundtjänst?

För reparation, kontakta ett auktoriserat servicecenter. Ha modell, produktkod (PNC) och serienummer från märkskylten till hands. Använd alltid originalreservdelar.

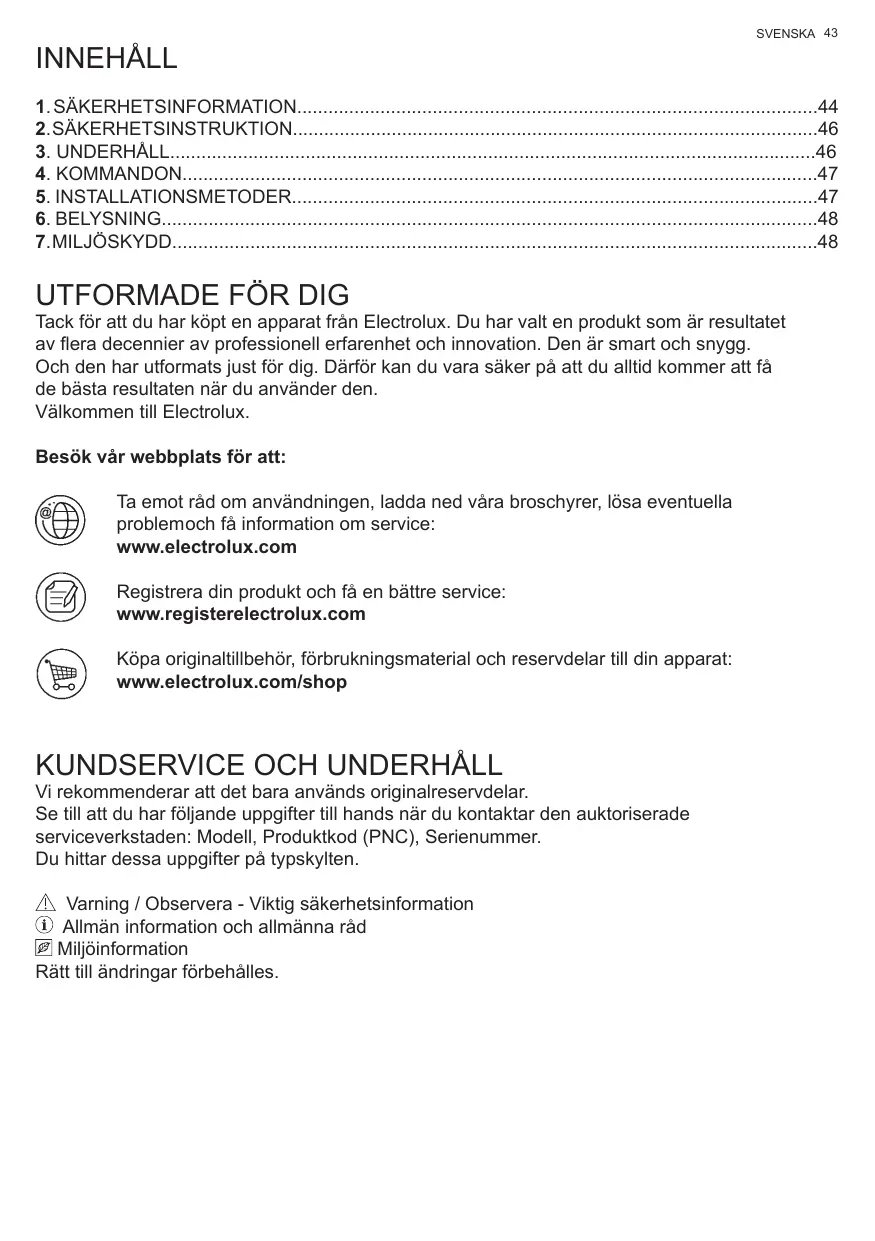

BRUKSANVISNING LYBRA PLUS FABER

Tack för att du har köpt en apparat från Electrolux. Du har valt en produkt som är resultatet av flera decennier av professionell erfarenhet och innovation. Den är smart och snygg. Och den har utformats just för dig. Därför kan du vara säker på att du alltid kommer att få de bästa resultaten när du använder den.

Välkommen till Electrolux.

Besök vår webbplats för att:

Ta emot råd om användningen, ladda ned våra broschyrer, felsöka problem och få information om service:

www.electrolux.com

Registrera din produkt och få en bättre service:

www.registerelectrolux.com

Köpa originaltillbehör, förbrukningsmaterial och reservdelar till din apparat: www.electrolux.com/shop

KUNDSERVICE OCH UNDERHÄLL

Vi rekommenderar att det bara används originalreservdelar.

Se till att du har följande uppgifter till hands när du kontaktar den auktoriserade serviceverkstaden: Modell, Produktkod (PNC), Serienummer.

Du hittar dessa uppgifter på typskylten.

Varning / Observera - Viktig säkerhetsinformation

(1) Allmän information och allmänna råd

Miljöinformation

Rätt till ändringar förbehålls.

1. SÄKERHETSINFORMATION

Innan du installerar och börjar använda apparaten, läs noggrant medföljande instruktioner. Tillverkaren ansvarar inte för några skador som orsakas till följd av inkorrekt installation eller användning. Förvara instruktionen på en säker och lättåtkomlig plats för framtida användning.

1.1 Säkerhet för barn och handikappade

• Denna apparat kan användas av barn från 8 års ålder och personer med begränsade fysiska, sensoriska eller mentala möjligheter eller bristande erfarenhet, under förutsättning att de är under övervakning eller instrueras om säker användning och förstår risker i samband med användningen av apparaten. Barn mellan 3 och 8 år och personer med mycket begränsade och komplexa handikapp bör inte komma åt apparaten, såvida de inte är under kontinuerlig uppsikt.
• Barn under 3 år bör inte komma åt apparaten, såvida de inte hålls under kontinuerlig uppsikt.
• Håll alla förpackningar utom räckhåll för barn och se till att avlägsna dem på korrekt sätt. Håll barn och djur på avstånd från apparaten när den är igång.
• Barn bör inte rengöra eller utföra underhållsarbete på apparaten utan övervakning.

1.2 Allmän säkerhet

• Apparaten är avsedd för hemmabruk ovan spisar, kokplattor och liknande kokutrustning.
• Innan du påbörjar någon form av underhållsarbete, koppla apparaten ifrån eltillförseln.
• VARNING: Åtkomliga delar kan bli mycket varma under användning med kokutrustning.
• Använd enbart medföljande monteringsskruvar eller, om det inte medföljer några, använd skruvar som rekommenderas i instruktionen.
• Använd inte lim för lagning av apparaten.
• Minsta avstånd mellan spisens/kokplattans yta på vilken kokkärl placeras och den lägre delen av apparaten bör vara minst 65 cm, såvida inget annat anges i kokplattans installationsinstruktion. Ifall större avstånd gäller enligt instruktionen ska detta tas i beaktande.
• Luftavledning ordnas i enlighet med gällande förordningar.
• Se till att lokalen där apparaten installeras är väl ventilerad för att

undvika återflöde av oönskade gaser in i lokalen från apparaten som bränner gas eller andra bränslen, inklusive öppen eld.

• Se till att ventilationsluckor inte är blockerade och att luften som tillförs apparaten inte är kopplad till ledningen som ska avleda rök och ånga från andra apparater (centralt värmesystem, termosifoner, varmvattenberedare mm.)
• När apparaten används med andra apparater bör det maximala vakuum som genereras i lokalen inte överstiga 0,04 mbar.
• Se till att inte skada elkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för byte av skadad elkabel.
• Om apparaten kopplas direkt till eltillförseln måste elinstallationen vara utrustad med en brytare som möjliggör fullständig bortkoppling av apparaten från eltillförseln. Fullständig bortkoppling måste följa villkor specificerade för likat. Överspänning. Bortkopplingsanordningen måste vara inkopplad med hjälp av fast kablage i enlighet med regler för kabeldragning.
• Flambera inte över apparaten.
• Använd inte apparaten till avlägsnande av material och ångor från farliga eller explosiva substanser.
• Apparaten bör rengöras regelbundet för att förhindra att ytmaterialets tillstånd försämras.
• Rengör apparaten regelbundet med mjuk trasa.
• Använd inte ångtvätt, vattenspray, slipande rengöringsmedel eller skarpa metallskrapor till rengöring av apparatens yta. Rengör enbart med neutrala rengöringsmedel.
• Rengör fettfilter regelbundet (minst 2 gånger i månaden) och avlägsna fettbehållare från apparaten för att förhindra brandrisk.
• Använd trasa eller borste för rengöring av apparatens inre delar.

2. SÄKERHETSINSTRUKTION

2.1 Installation

VARNING! Risk för skador, elchock, brännskador eller skador på apparaten.

• Apparaten får endast installeras av en kvalificerad person.
• Installera inte och använd inte en skadad apparat. Följ installationsinstruktionen som medföljer apparaten.
• Var alltid försiktig när du flyttar på apparaten eftersom den är tung. Använd alltid säkerhetshandskar och hela skor.
• Före du installerar apparaten, avlägsna alla förpackningar, etiketter och skyddsfilm.
• Installera inte avledningsluften till väggöppningen, såvida inte öppningen är avsedd för detta ändamål.

2.2 Elektrisk inkoppling

VARNING! Risk för brand och elchock.

• Alla elektriska kopplingar måste utföras av en kvalificerad elektriker.
• Se till att parametrar på typskylten överensstämmer med eltillförselns normvärden. Apparaten måste jordas om symbolen (回) inte finns med på typskylten.
• Använd alltid korrekt installerat chocksäkert uttag.
• Låt inte elkabeln bli tilltrasslad.
• Använd inte fleruttagsadapter eller förlängningssladdar.
• Om huvudkontakten är lös, koppla inte in stickkontakten.
• Dra inte i elkabeln för att koppla ur apparaten. Dra alltid i själva stickkontakten.
• Skydd mot elstötar på delar under spänning samt isolerade delar måste vara monterat på ett sådant sätt att det inte kan tas av utan verktyg.
• Se till att apparaten är korrekt installerad. Lösa eller inkorrekt installerade elkablar kan orsaka överhettning av kontakter.
• Koppla in apparaten i installationens sista

skede. Se till att det går att komma åt eltillförseln efter installationen.

2.3 Användning

VARNING! Risk för skador, brännskador och elchock.

• Apparaten är enbart avsedd för matlagning. Använd inte apparaten för andra ändamål.
• Byt inte apparatens egenskaper.
• Hantera inte apparaten med våta eller fuktiga händer eller när apparaten har kontakt med vatten.
• Använd enbart tillbehör som följer med apparaten.
• Oljor och fetter får inte komma i kontakt med eld eller upphettade objekt under kokning och fritering.
• Använd inte oskyddade elektriska rostgaller. Använd inte apparaten som förvaringsyta.
• Använd inte förstoringsglas, glasögon eller liknande optiska föremål för att titta direkt på apparatens ljuskälla.

2.4 Service

• För reparation kontakta ett auktoriserat servicecenter.
• Använd enbart originalreservdelar.

2.5 Avfallshantering

VARNING! Risk för skador eller kvävning.

• Kontakta dina lokala myndigheter för upplysningar om korrekt avfallshantering vid avyttring av apparaten.
• Koppla ifrån apparaten från eltillförseln.
• Klipp av elledningen nära apparaten och lämna in för återvinning.

3. UNDERHÅLL

Rengöring av fettfilter. Rengör åtminstone en gång varannan månad för att undvika brandrisk, i förhållande till användning.

Tvätta för hand eller i diskmaskin med milt rengöringsmedel. Vid tvätt i diskmaskin kan en eventuell blekning ske som inte påverkar

Aktivt kolfilter är inte lämpligt för rengöring och kan inte förnyas och måste bytas ungefär var 4:e månad eller oftare vid särskilt intensiv användning.

4. KOMMANDON

A: Motor På/Av

B: Första motorhastigheten

C: Andra motorhastigheten

E: Hög hastighet. Denna hastighet är programmerad på 8 minuters cykler. Efter att denna tid har gått återgår kåpan automatiskt till den hastighet som var inställd innan funktionen aktiverades. För att avaktivera denna hastighet, tryck på knappen "Motor På/Av" (A).

M: Tilluftsfunktion. Denna funktion kännetecknas av låg hastighet och kan aktiveras för mindre än en timme. Efter att denna tid har gått stängs motorn av. För att stänga av denna funktion, tryck på knappen "Motor På/Av" (A) eller någon annan hastighetsknapp.

N: Filterlarmindikator/Reset. När indikatorn är aktiverad ska avfettningsfiltren vara rengjorda (efter 40 timmars arbete). När indikatorn blinkar ska kolfiltren bytas ut (efter 160 timmars arbete) och avfettningsfiltren rengöras. Om kåpan inte är i återcirkulationsmodell och inte är utrustad med kolfilter är det bara avfettningsfiltren som ska rengöras. Larmfiltret syns i ungefär 30 sekunder då kåpan är i stand by-läge (beredskapsläge). För att återställa timmätaren, tryck och håll in knappen i 3 sekunder då kåpan är avstängd.

O: H2H-indikator. Denna indikator är tänd då kåpan styrs via värmeplattan. Finns det ingen förbindelse mellan värmeplatta och kåpa är indikatorn inte tänd.

L: Ljus På/Av

5. INSTALLATIONSMETODER

FILTRERANDE ELLER INSUGANDE?

Spiskåpan finns tillgänglig i insugande version eller i filtrerande version. Bestäm er redan från början för installationstypen.

För att öka effektiviteten rekommenderar vi er att installera spiskåpan i den insugande versionen (om detta är möjligt).

Insugande version

Spiskåpan renar luften och släpper sedan ut den utomhus med hjälp av en utloppsledning.

Filtrerande version

Spiskåpan renar luften och släpper återigen ut den rena luften i rummet.

6. BELYSNING

Om reflektorn är skadad får den endast ersättas av tillverkaren, hans servicetekniker eller en liknande kvalificerad person för att undvika fara.

7. MILJÖSKYDD

Återvinn material med symbolen.

Lägg in förpackning i lämpliga behållare för återvinning. Hjälp att skydda miljön och hälsa genom återvinning av elektriska och elektroniska apparater.

Kasta inte apparater eller utrustning med symbolen i hushållssopor.
