LYBRA PLUS - Okap FABER - Bezpłatna instrukcja obsługi

Rodzaj produktu	Okap kuchenny
Marka	FABER
Model	LYBRA PLUS
Instalacja	Wyciągowa lub pochłaniaczowa
Liczba prędkości	4 prędkości (B, C, D, E) + prędkość nadmuchu (M)
Prędkość intensywna	Tak (prędkość E, cykl 8 minut, automatyczny powrót do poprzedniej prędkości)
Funkcja nadmuchu	Tak (bardzo niska prędkość przez mniej niż godzinę, automatyczne wyłączenie)
Oświetlenie	Wbudowane (włączanie/wyłączanie przyciskiem L)
Wskaźnik nasycenia filtrów	Tak (lampka świeci dla filtrów tłuszczowych po 40 h, miga dla filtrów węglowych po 160 h)
Technologia H2H	Tak (połączenie z płytą grzewczą do sterowania)
Rodzaj filtra tłuszczowego	Filtr zmywalny (czyszczenie ręczne lub w zmywarce co 2 miesiące)
Rodzaj filtra węglowego	Filtr z węglem aktywnym, niezmywalny, wymieniać co 4 miesiące (lub częściej w zależności od użytkowania)
Minimalna odległość bezpieczeństwa	65 cm między płytą grzewczą a dolną częścią okapu
Zasilanie elektryczne	220-240 V (standardowe oszacowanie)
Uziemienie	Wymagane
Części zamienne	Używać wyłącznie oryginalnych części zamiennych
Serwis posprzedażny	Skontaktuj się z autoryzowanym centrum (posiadając model, kod produktu i numer seryjny)
Konserwacja ogólna	Regularne czyszczenie miękką ściereczką i neutralnym detergentem; nie używać myjki parowej, środków ściernych ani metalowych skrobaków
Bezpieczeństwo dzieci	Urządzenie może być używane przez dzieci powyżej 8 lat pod nadzorem; dzieci poniżej 8 lat nie powinny mieć dostępu do urządzenia bez nadzoru

Często zadawane pytania - LYBRA PLUS FABER

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość musi wynosić 65 cm między powierzchnią płyty a dolną częścią okapu, chyba że instrukcja instalacji płyty stanowi inaczej.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co najmniej co 2 miesiące. Myj je ręcznie neutralnym detergentem lub w zmywarce. Ewentualne odbarwienie nie wpływa na ich skuteczność.

Kiedy należy wymienić filtr węglowy?

Filtr z węglem aktywnym nie jest zmywalny i należy go wymieniać co 4 miesiące, lub częściej w przypadku intensywnego użytkowania. Wymienia się go również, gdy lampka miga (po 160 godzinach pracy).

Co oznacza wskaźnik alarmu filtrów?

Lampka świecąca oznacza konieczność czyszczenia filtrów tłuszczowych (po 40 h). Lampka migająca oznacza konieczność wymiany filtrów węglowych (po 160 h) i czyszczenia filtrów tłuszczowych. Alarm jest widoczny przez 30 sekund w trybie czuwania.

Jak zresetować licznik godzin pracy filtrów?

Aby zresetować licznik, naciśnij lampkę wskaźnika przez 3 sekundy, gdy okap jest wyłączony (w trybie czuwania).

Czy mogę używać okapu bez filtra węglowego?

Tak, jeśli okap jest zainstalowany w wersji wyciągowej (odprowadzanie na zewnątrz), filtr węglowy nie jest konieczny. W wersji pochłaniającej jest niezbędny.

Jak zainstalować okap w wersji wyciągowej lub pochłaniającej?

Do instalacji w wersji wyciągowej należy podłączyć rurę odprowadzającą na zewnątrz. W wersji pochłaniającej powietrze jest filtrowane przez filtr węglowy i zawracane do pomieszczenia. Wyboru należy dokonać przed instalacją.

Co zrobić, jeśli oświetlenie okapu przestanie działać?

Uszkodzony reflektor może być wymieniony tylko przez producenta, jego technika lub wykwalifikowaną osobę, aby uniknąć zagrożenia.

Czy okap jest kompatybilny ze wszystkimi płytami grzewczymi?

Okap jest przeznaczony do użytku nad kuchenkami, płytami gazowymi, elektrycznymi lub indukcyjnymi. Należy przestrzegać minimalnej odległości i zaleceń dotyczących wentylacji.

Jak skontaktować się z serwisem?

W celu interwencji skontaktuj się z autoryzowanym centrum serwisowym. Przygotuj model, kod produktu (PNC) i numer seryjny znajdujący się na tabliczce znamionowej. Zawsze używaj oryginalnych części zamiennych.

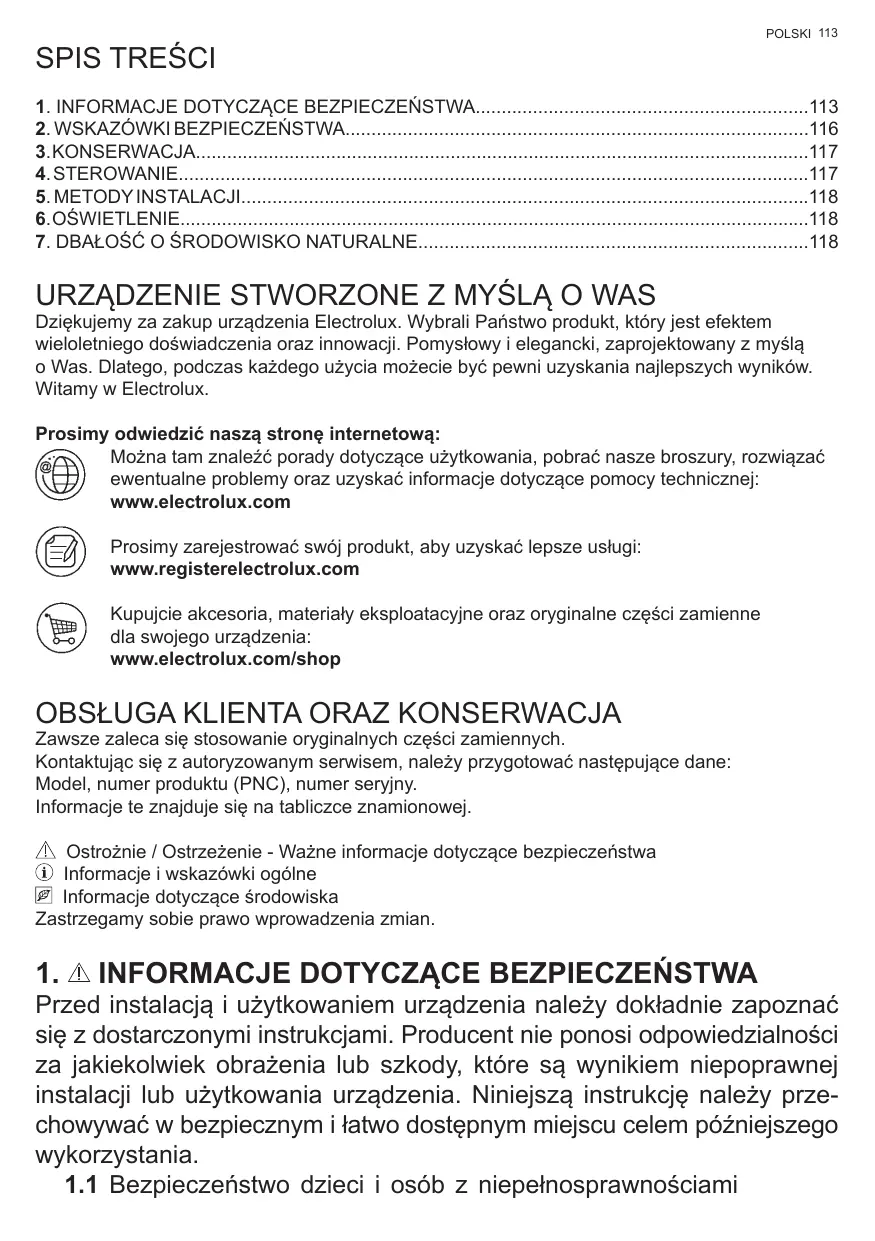

INSTRUKCJA OBSŁUGI LYBRA PLUS FABER

Dziękujemy za zakup urządzenia Electrolux. Wybrali Państwo produkt, który jest efektem wieloletniego doświadczenia oraz innowacji. Pomysłowy i elegancki, zaprojektowany z myślą o Was. Dlatego podczas każdego użycia mogą być Państwo pewni uzyskania najlepszych wyników. Witamy w Electrolux.

Prosimy odwiedzić naszą stronę internetową:

Można tam znaleźć porady dotyczące użytkowania, pobrać nasze broszury, rozwiązać ewentualne problemy oraz uzyskać informacje dotyczące pomocy technicznej: www.electrolux.com

Prosimy zarejestrować swój produkt, aby uzyskać lepsze usługi: www.registerelectrolux.com

Kupujcie akcesoria, materiały eksploatacyjne oraz oryginalne części zamienne dla swojego urządzenia: www.electrolux.com/shop

OBSŁUGA KLIENTA ORAZ KONSERWACJA

Zawsze zaleca się stosowanie oryginalnych części zamiennych.

Kontaktując się z autoryzowanym serwisem, należy przygotować następujące dane:

Model, numer produktu (PNC), numer seryjny.

Informacja ta znajduje się na tabliczce znamionowej.

Ostrożnie / Ostrzeżenie - Ważne informacje dotyczące bezpieczeństwa ① Informacje i wskazówki ogólne Informacje dotyczące środowiska Zastrzegamy sobie prawo wprowadzania zmian.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i użytkowaniem urządzenia należy dokładnie zapoznać się z dostarczonymi instrukcjami. Producent nie ponosi odpowiedzialności za jakiekolwiek obrażenia lub szkody, które są wynikiem niepoprawnej instalacji lub użytkowania urządzenia. Niniejszą instrukcję należy przechowywać w bezpiecznym i łatwo dostępnym miejscu celem późniejszego wykorzystania.

1.1 Bezpieczeństwo dzieci i osób z niepełnosprawnościami

• To urządzenie może być używane przez dzieci, które ukończyły co najmniej 8 lat, oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych i umysłowych lub przez osoby nieposiadające stosownego doświadczenia i wiedzy tylko pod warunkiem zapewnienia odpowiedniego nadzoru nad takimi osobami lub poinstruowania takich osób w zakresie użytkowania urządzenia w sposób bezpieczny i gwarantujący zrozumienie związanych z tym zagrożeń.
• Dzieci w wieku 3–8 lat oraz osoby o rozległych i złożonych niepełnosprawnościach nie mogą mieć dostępu do urządzenia, chyba że zapewniono im stały nadzór.
• Dzieci w wieku poniżej 3 lat nie mogą mieć dostępu do urządzenia, chyba że zapewniono im stały nadzór.
• Dzieciom nie wolno używać urządzenia jako zabawki.
• Chronić opakowania przed dziećmi i zutylizować je w stosowny sposób. Dzieci i zwierzęta nie mogą mieć dostępu do pracującego urządzenia.
• Dzieciom nie wolno przeprowadzać czyszczenia ani konserwacji urządzenia bez nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone do użytku domowego, ponad płytami kuchennymi, kuchenkami i innymi podobnymi urządzeniami do gotowania.
• Przed przystąpieniem do jakichkolwiek prac konserwacyjnych urządzenie należy odłączyć od źródła zasilania.
• OSTROŻNIE: Części, do których można uzyskać dostęp, mogą się rozgrzewać w czasie użytkowania z urządzeniami do gotowania.
• Używać wyłącznie śrub montażowych dostarczonych z urządzeniem; jeśli nie zostały one dostarczone, należy użyć śrub zalecanych w instrukcji instalacji.
• Nie korzystać z klejów celem przytwierdzenia urządzenia.
• Minimalna odległość między powierzchnią płyty kuchennej, na której znajdują się utensylia do gotowania, a dolną częścią urządzenia powinna wynosić 65 cm, chyba że w instrukcji instalacji określono inaczej. Jeżeli w instrukcji instalacji płyty kuchennej określona została większa odległość, należy to uwzględnić.
• Odprowadzenie powietrza wylotowego powinno zostać przygotowane

zgodnie z obowiązującymi przepisami prawa.

W pomieszczeniu, w którym urządzenie jest zainstalowane, należy zapewnić dobrą wentylację powietrza, aby uniknąć ryzyka napływu wstecznego do pomieszczenia niechcianych gazów z urządzeń spalających gaz lub inne paliwa, włączając w to otwarty ogień. - Upewnić się, że otwory wentylacyjne nie są zablokowane, a powietrze pobierane przez urządzenie nie jest doprowadzane do przewodu wykorzystywanego do usuwania dymu i pary z innych urządzeń (układ centralnego ogrzewania, termosyfony, podgrzewacze wody itp.). - Kiedy urządzenie pracuje z innymi urządzeniami, maksymalne podciśnienie generowane w pomieszczeniu nie powinno przekraczać wartości 0,04 mbar. - Zachować ostrożność, aby nie uszkodzić przewodu zasilającego. W celu wymiany uszkodzonego przewodu zasilającego należy skontaktować się z naszym autoryzowanym centrum serwisowym lub elektrykiem. - Jeżeli urządzenie jest podłączone bezpośrednio do źródła zasilania, instalacja elektryczna musi być wyposażona w odłącznik, który pozwala na całkowite odłączenie urządzenia od źródła zasilania. Całkowite odłączenie musi spełnić warunki określone dla kategorii III przepięcia. Urządzenie zastosowane do rozłączania musi być podłączone za pomocą stałego oprzewodowania, zgodnie z zasadami wykonywania połączeń przewodowych. - Nie flambirować pod urządzeniem. - Nie używać urządzenia do usuwania materiałów i oparów substancji niebezpiecznych lub wybuchowych. - Urządzenie należy regularnie czyścić, aby zapobiec pogorszeniu się stanu materiału powierzchni. - Urządzenie należy regularnie czyścić za pomocą miękkiej ściereczki. - Do czyszczenia powierzchni urządzenia nie używać urządzenia do czyszczenia parą, natrysku wodnego, ściernych środków czyszczących lub ostrych metalowych skrobaków. Używać tylko neutralnych detergentów. - Filtry tłuszczu czyścić regularnie (minimum co 2 miesiące) i usuwać z urządzenia odkładający się tłuszcz, aby zapobiec zagrożeniu pożarem. - Do czyszczenia wnętrza urządzenia należy używać ściereczki lub szczotki.

2. WSKAZÓWKI BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE! Ryzyko obrażeń, porażenia prądem elektrycznym, oparzeń lub uszkodzenia urządzenia. - Instalacja urządzenia może być przeprowadzona tylko przez wykwalifikowaną osobę. - Nie instalować ani nie użytkować uszkodzonego urządzenia. - Postępować zgodnie z instrukcją instalacji dostarczoną z urządzeniem. Z uwagi na duży ciężar urządzenia, zawsze przy jego przemieszczaniu zachowywać należytą ostrożność. Zawsze stosować rękawice ochronne i pełne, wytrzymałe obuwie. - Przed instalacją urządzenia usunąć wszystkie opakowania, etykiety i folie ochronne. - Nie wyprowadzać powietrza przez otwór ścienny, chyba że otwór jest przeznaczony do tego celu.

2.2 Przyłącze elektryczne

OSTRZEŻENIE! Ryzyko pożaru i porażenia prądem elektrycznym.

• Przyłącze elektryczne powinno zostać wykonane przez wykwalifikowanego elektryka.
• Upewnić się, że parametry na tabliczce znamionowej są zgodne z charakterystyką źródła zasilania.
• Jeżeli symbol (回) nie jest nadrukowany na tabliczce znamionowej, urządzenie należy uziemić.
• Należy zawsze korzystać z poprawnie zamontowanego i całkowicie izolowanego gniazda.
• Nie pozostawiać zwisającego przewodu zasilającego.
• Nie używać adapterów wielowtykowych ani przedłużaczy.
• Jeżeli gniazdo sieciowe jest poluzowane, nie należy podłączać do niego urządzenia.
• Nie odłączać urządzenia ciągnąc je za przewód zasilający. Należy zawsze ciągnąć za wtyczkę.
• Zabezpieczenie przed prądem elektrycznym części pod napięciem i części izolowanych musi być zamontowane w taki sposób, aby uniemożliwić demontaż bez użycia narzędzi.
• Upewnić się, że urządzenie jest zainstalowane poprawnie. Poluzowany i niewłaściwy przewód zasilający może spowodować nadmierne nagrzewanie się styków.
• Urządzenie należy podłączyć dopiero po zakończeniu instalacji. Upewnić się, że po instalacji źródło zasilania jest dostępne.

2.3 Użytkowanie

OSTRZEŻENIE! Ryzyko obrażeń, poparzeń i porażenia prądem elektrycznym.

• Urządzenie jest przeznaczone wyłącznie do gotowania. Nie używać urządzenia w celach innych, niż przeznaczenie.
• Nie zmieniać specyfikacji urządzenia.
• Nie obsługiwać urządzenia mokrymi rękoma ani wtedy, kiedy ma kontakt z wodą. Używać wyłącznie akcesoriów dostarczonych wraz z urządzeniem.
• W czasie gotowania i smażenia tłuszcze i oleje nie mogą wchodzić w kontakt z płomieniami ani z rozgrzanymi obiektami.
• Nie korzystać z nieosłoniętych grzałek elektrycznych.
• Nie używać urządzenia jako podstawy do przechowywania innych przedmiotów.
• Nie używać szkieł powiększających, okularów ani innych podobnych urządzeń optycznych celem bezpośredniego spoglądania na źródło światła urządzenia.

2.4 Serwisowanie

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.
• Korzystać wyłącznie z oryginalnych części zamiennych.

2.5 Utylizacja

OSTRZEŻENIE! Ryzyko obrażeń lub uduszenia.

• Informację na temat poprawnej utylizacji urządzenia można uzyskać, kontaktując się z lokalnymi władzami.
• Odłączyć urządzenie od źródła zasilania.
• Odciąć przewód zasilający tuż przy korpusie urządzenia i zutylizować go.

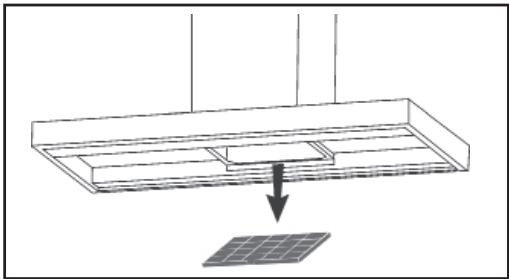

3. KONSERWACJA

Czyszczenie filtrów przeciwtłuszczowych. Czyść przynajmniej raz na 2 miesiące, aby uniknąć ryzyka pożaru, w odniesieniu do produkcji. Myć z użyciem neutralnego środka myjącego ręcznie lub w zmywarce. W przypadku mycia w zmywarce, ewentualne wystąpienie odbarwienia nie wpływa w żaden sposób na jakość filtra.

Aktywowany filtr węgla drzewnego nie nadaje się do czyszczenia i nie da się go odnowić oraz musi być wymieniany w przybliżeniu co 4 miesiące użytkowania lub częściej w przypadku szczególnie intensywnego użytkowania.

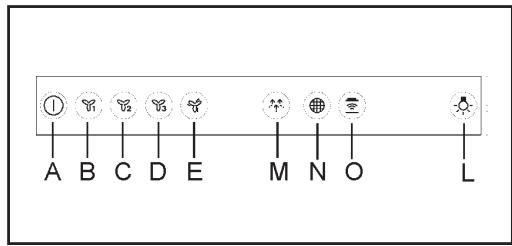

4. STEROWANIE

A: Silnik Włącz/Wyłącz. B: silnik na pierwszej prędkości. C: silnik na drugiej prędkości. D: silnik na trzeciej prędkości. E: Duża prędkość. Ta prędkość jest zaprogramowana na 8-minutowe cykle. Po upływie tego czasu okap wraca automatycznie do prędkości, która została ustawiona przy użyciu tej funkcji. Aby włączyć tę prędkość, naciśnij przycisk „Silnik Włącz/Wyłącz” (A). M: Funkcja nadmuchu. Ta funkcja uruchamia bardzo małą prędkość na mniej niż 1 godzinę. Po upływie tego czasu silnik wyłączy się. Aby wyłączyć funkcję nadmuchu, naciśnij przycisk „Silnik Włącz/Wyłącz” (A) lub inny przycisk prędkości. N: Wskaźnik alarmowy Filtrów/Reset. Gdy wskaźnik jest włączony, filtry odtłuszczające muszą być wyczyszczone (po 40 godzinach pracy). Gdy wskaźnik miga, należy wymienić filtry węglowe (po 160 godzinach pracy), a filtry odtłuszczające muszą być wyczyszczone. Oczywiście, jeśli okap nie jest modelem filtrującym i nie posiada filtrów węglowych, należy wyczyścić tylko filtry odtłuszczające. Alarm filtrów jest widoczny przez około 30 sekund, gdy okap jest w trybie Stand by (w gotowości). Aby ZRESETOWAĆ licznik godzin, należy nacisnąć wskaźnik przez 3 sekundy, gdy okap jest włączony. O: Wskaźnik H2H. Ten wskaźnik świeci się, gdy okap pracuje ze sterowaniem przy płycie grzejnej. W przypadku braku połączenia między płytą a okapem wskaźnik nie jest podświetlony. L: Światło Włącz/Wyłącz.

5. METODY INSTALACJI

FILTRUJĄCE CZY WYCIĄGOWE?

Okap może być zamontowany w wersji filtrującej lub wyciągowej. Już na początku należy określić typ instalacji. O ile to możliwe, zalecamy zainstalowanie okapu w wersji wyciągowej, która pozwala uzyskać większą skuteczność.

Wersja wyciągowa

Okap zasysa powietrze zawierające opary i zapachy i wyprowadza na zewnątrz przez rurę wylotową.

Wersja filtrująca

Okap zasysa powietrze zawierające opary i zapachy, oczyszcza za pomocą filtra i zwraca oczyszczone powietrze z powrotem do pomieszczenia.

6. OŚWIETLENIE

Jeśli reflektor został uszkodzony, może zostać wymieniony wyłącznie przez producenta, jego serwisanta lub osobę o podobnych kwalifikacjach w celu uniknięcia zagrożenia.

7. DBAŁOŚĆ O ŚRODOWISKO NATURALNE

Materiały opatrzone symbolem należy poddać recyklingowi.

W celu poddania materiałów opakowaniowych recyklingowi należy umieścić je w przygotowanych dla nich

pojemnikach na odpady. Odpadowe urządzenia elektryczne i elektroniczne należy poddawać recyklingowi, aby pomóc w ochronie środowiska naturalnego i ludzkiego zdrowia.

Urządzeń opatrzonych symbolem nie wolno wyrzucać z odpadami domowymi.

Produkt należy przekazać do miejscowego zakładu przetwarzania odpadów lub skontaktować się z lokalnymi władzami.
