LYBRA PLUS - Cappa FABER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	FABER
Modello	LYBRA PLUS
Installazione	Aspirante o filtrante
Numero di velocità	4 velocità (B, C, D, E) + velocità soffiaggio (M)
Velocità intensiva	Sì (velocità E, ciclo di 8 minuti, ritorno automatico alla velocità precedente)
Funzione soffiaggio	Sì (velocità molto bassa per meno di un'ora, spegnimento automatico)
Illuminazione	Integrata (attivazione/disattivazione tramite pulsante L)
Indicatore di saturazione dei filtri	Sì (spia accesa per filtri grassi dopo 40 h, lampeggiante per filtri carbone dopo 160 h)
Tecnologia H2H	Sì (connessione con il piano cottura per il controllo)
Tipo di filtro antigrasso	Filtro lavabile (pulizia manuale o in lavastoviglie ogni 2 mesi)
Tipo di filtro al carbone	Filtro al carbone attivo non lavabile, da sostituire ogni 4 mesi (o più spesso secondo l'uso)
Distanza minima di sicurezza	65 cm tra il piano cottura e la parte inferiore della cappa
Alimentazione elettrica	220-240 V (stima standard)
Messa a terra	Necessaria
Pezzi di ricambio	Utilizzare esclusivamente ricambi originali
Servizio post-vendita	Contattare un centro autorizzato (con modello, codice prodotto e numero di serie)
Manutenzione generale	Pulizia regolare con un panno morbido e detergente neutro; non utilizzare pulitori a vapore, abrasivi o raschietti metallici
Sicurezza bambini	L'apparecchio può essere utilizzato da bambini di età superiore a 8 anni sotto sorveglianza; i bambini di età inferiore a 8 anni non devono accedere all'apparecchio senza sorveglianza

Domande frequenti - LYBRA PLUS FABER

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima deve essere di 65 cm tra la superficie del piano e la parte inferiore della cappa, salvo diversa indicazione nel manuale di installazione del piano.

Come pulire i filtri antigrasso?

I filtri antigrasso vanno puliti almeno ogni 2 mesi. Lavarli a mano con un detergente neutro o in lavastoviglie. Un eventuale scolorimento non ne pregiudica l'efficacia.

Quando è necessario sostituire il filtro al carbone?

Il filtro al carbone attivo non è lavabile e va sostituito ogni 4 mesi, o più frequentemente in caso di uso intensivo. Viene sostituito anche quando la spia lampeggia (dopo 160 ore di funzionamento).

Cosa significa l'indicatore di allarme dei filtri?

Una spia accesa indica che è necessario pulire i filtri antigrasso (dopo 40 h). Una spia lampeggiante indica che è necessario sostituire i filtri al carbone (dopo 160 h) e pulire i filtri antigrasso. L'allarme è visibile per 30 secondi in modalità standby.

Come resettare il contatore orario dei filtri?

Per azzerare il contatore, premere la spia indicatrice per 3 secondi quando la cappa è spenta (in modalità standby).

Posso usare la cappa senza filtro al carbone?

Sì, se la cappa è installata in versione aspirante (scarico esterno), il filtro al carbone non è necessario. In versione filtrante è indispensabile.

Come installare la cappa in versione aspirante o filtrante?

Per l'installazione in versione aspirante, collegare un tubo di scarico verso l'esterno. In versione filtrante, l'aria viene filtrata dal filtro al carbone e reimmessa nell'ambiente. La scelta va effettuata prima dell'installazione.

Cosa fare se l'illuminazione della cappa non funziona più?

Il proiettore danneggiato può essere sostituito solo dal fabbricante, dal suo tecnico o da una persona qualificata, per evitare pericoli.

La cappa è compatibile con tutti i piani cottura?

La cappa è progettata per essere utilizzata sopra fornelli, piani a gas, elettrici o a induzione. Assicurarsi di rispettare la distanza minima e le istruzioni di ventilazione.

Come contattare il servizio post-vendita?

Per qualsiasi intervento, contattare un centro di assistenza autorizzato. Tenere a portata di mano il modello, il codice prodotto (PNC) e il numero di serie riportati sulla targhetta. Utilizzare sempre ricambi originali.

MANUALE UTENTE LYBRA PLUS FABER

1. INFORMAZIONI SULLA SICUREZZA 37
2. ISTRUZIONI PER LA SICUREZZA 40 3. MANUTENZIONE 41 4. COMANDI 41 5. METODI DI INSTALLAZIONE 41
3. ILLUMINAZIONE 42
4. SALVAGUARDIA DELL'AMBIENTE 42

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Per questo, ogni volta che lo utilizzate, potete essere certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com

Registrate il vostro prodotto e riceverete un servizio migliore:

www.registerelectrolux.com

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SUPPORTO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza Autorizzato, accertarsi di disporre dei seguenti dati: Modello, Codice prodotto (PNC), Numero di serie.

Le informazioni si trovano sulla targhetta dati.

Avvertenza / Attenzione - Importanti informazioni per la sicurezza. Informazioni e suggerimenti generali. Informazioni sull'ambiente.

Con riserva di modifiche.

1. INFORMAZIONI SULLA SICUREZZA

Prima di procedere con l'installazione e con l'utilizzo dell'apparecchio, leggere attentamente le istruzioni fornite. Il Fabbricante non assume alcuna responsabilità per danni o lesioni dovuti all'installazione o all'uso non corretto dell'apparecchio. Il presente manuale va conservato in un

luogo sicuro e di facile accesso per futuro riferimento.

1.1 Sicurezza dei bambini e delle persone con disabilità

• Questo apparecchio può essere usato dai bambini di età pari o superiore agli 8 anni e dalle persone con ridotte capacità fisiche, sensoriali e mentali o prive di esperienza e della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse siano state addestrate o abbiano ricevuto istruzioni su come usare l'apparecchio in modo sicuro e abbiano compreso i rischi associati.
• I bambini di età compresa tra 3 e 8 anni e le persone con disabilità di natura vasta e complessa non possono accedere all'apparecchio senza una costante supervisione.
• I bambini di età inferiore a 3 anni non possono accedere all'apparecchio senza la costante supervisione.
• Non lasciare che i bambini giochino con l'apparecchio.
• Tenere gli imballaggi lontani dai bambini e smaltirli in modo adeguato.
• I bambini e gli animali non possono accedere all'apparecchio in funzione.
• Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza supervisione.

1.2 Regole generali sulla sicurezza

• Questo apparecchio è stato progettato per uso domestico, sopra fornelli, cucine e altri apparecchi simili per cottura.
• Prima di eseguire qualsiasi intervento di manutenzione, scollegare l'apparecchio dalla fonte di alimentazione.
• ATTENZIONE: Durante l'uso, le parti accessibili possono riscaldarsi insieme agli apparecchi per cottura.
• Utilizzare esclusivamente le viti di montaggio in dotazione; se non sono state fornite, utilizzare le viti consigliate nel manuale d'installazione.
• Non usare la colla per fissare l'apparecchio.
• La distanza minima tra le superfici del forno, su cui sono presenti gli utensili per la cottura, e la parte inferiore dell'apparecchio, deve essere pari a 65 cm, salvo le diverse indicazioni contenute nel manuale d'installazione. Nel caso in cui la distanza indicata nel manuale d'installazione del piano di cottura sia superiore, occorre tenerne conto.
• Il sistema per lo scarico dell'aria va predisposto in conformità con le leggi locali.
• Nel luogo di installazione dell'apparecchio occorre assicurare una buona ventilazione dell'aria al fine di evitare il pericolo di circolazione inversa negli ambienti dei gas indesiderati provenienti dagli apparecchi a gas o altri combustibili, compresa fiamma aperta.
• Assicurarsi che i fori di ventilazione non siano ostruiti e che l'aria prelevata dall'apparecchio non sia immessa nel condotto utilizzato per espellere fumi e vapore dagli altri apparecchi (sistema di riscaldamento centralizzato, termosifoni, bollitori d'acqua, etc....).
• Quando l'apparecchio lavora contemporaneamente con gli altri apparecchi, il vuoto massimo generato nell'ambiente non deve superare il valore di 0,04 mbar.
• Fare attenzione a non danneggiare il cavo di alimentazione. Al fine di sostituire il cavo di alimentazione danneggiato, contattare il nostro centro di assistenza autorizzato o l'elettricista.
• Se l'apparecchio è collegato direttamente alla fonte di alimentazione, l'impianto elettrico deve essere munito di un sezionatore che permette di scollegare completamente l'impianto dalla fonte di alimentazione. Il completo scollegamento deve soddisfare i requisiti definiti per la categoria III della sovratensione. L'apparecchio utilizzato per lo scollegamento deve essere collegato tramite il cablaggio fisso in conformità con le regole sulle connessioni via cavo.
• Non fiammeggiare sotto l'apparecchio.
• Non usare l'apparecchio per rimuovere i materiali e le emissioni delle sostanze pericolose o esplosive.
• L'apparecchio deve essere pulito regolarmente per evitare il peggioramento delle caratteristiche del materiale che copre la superficie. L'apparecchio va pulito regolarmente con un panno morbido.
• Per pulire la superficie dell'apparecchio non usare pulitori a vapore, spruzzatori d'acqua, detergenti abrasivi oppure raschiatori taglienti in metallo. Usare esclusivamente detergenti neutri.
• Pulire regolarmente (minimo ogni 2 mesi) i filtri anti-grasso e rimuovere dall'apparecchio il grasso depositato al fine di evitare il pericolo di incendio.
• Per la pulizia dell'interno dell'apparecchio usare un panno o una spazzola.

2. ISTRUZIONI PER LA SICUREZZA

2.1 Installazione

AVVERTIMENTO! Pericolo di lesioni, di folgorazione, di ustioni o di danni all'apparecchio.

• L'installazione dell'apparecchio deve essere eseguita solo da una persona qualificata.
• Non installare né tanto meno usare l'apparecchio danneggiato.
• Attenersi alle istruzioni contenute nel manuale fornito insieme all'apparecchio.
• Dato l'elevato peso dell'apparecchio, durante la sua movimentazione procedere con la dovuta prudenza. Indossare sempre i guanti protettivi e la calzatura completa e resistente.
• Prima di procedere con l'installazione rimuovere tutti gli imballaggi, le etichette e la pellicola protettiva. Non espellere l'aria attraverso il foro nella parete salvo che il foro sia destinato a quello scopo.

2.2 Allacciamento elettrico

AVVERTIMENTO! Pericolo di incendio e di folgorazione.

L'allacciamento elettrico deve essere eseguito da un elettricista qualificato. Accertarsi che i parametri riportati sulla targhetta siano corrispondenti alle caratteristiche della fonte di alimentazione. Nel caso in cui il simbolo (回) non sia stampato sulla targhetta, l'apparecchio va messo a terra. Utilizzare sempre una presa montata correttamente e completamente isolata. Non lasciare il cavo di alimentazione a penzoloni. Non utilizzare adattatori multipli o prolunghe. Nel caso in cui la presa di rete sia allentata, non collegare ad essa l'apparecchio. Non scollegare l'apparecchio tirando il suo cavo di alimentazione. Occorre sempre tirare la spina. La protezione contro la folgorazione delle parti sotto tensione e delle parti isolate

deve essere montata in modo tale da rendere impossibile il suo smontaggio senza l'uso degli utensili.

• Accertarsi che l'apparecchio sia installato in modo corretto. Il cavo di alimentazione allentato e non adeguato può provocare il surriscaldamento dei contatti.
• L'apparecchio deve essere collegato solo al termine dell'installazione. Accertarsi che, una volta installato, la fonte di alimentazione sia accessibile.

2.3 Uso

AVVERTIMENTO! Pericolo di lesioni, di ustioni e di folgorazione.

L'apparecchio è destinato esclusivamente alla cottura. Non usare l'apparecchio per scopi diversi da quelli indicati. Non modificare le proprietà dell'apparecchio. Non maneggiare l'apparecchio con le mani bagnate o quando si è a contatto con acqua. Utilizzare esclusivamente accessori in dotazione. Durante la cottura e la frittura, i grassi non devono entrare in contatto con la fiamma o con oggetti riscaldati. Non utilizzare griglie elettriche non protette. Non usare l'apparecchio come base per conservare altri oggetti. Non utilizzare lenti di ingrandimento o altri dispositivi ottici simili per guardare direttamente la fonte di luce dell'apparecchio.

2.4 Riparazioni

• Per riparare l'apparecchio, contattare il centro di assistenza autorizzato.
• Utilizzare esclusivamente ricambi originali.

2.5 Smaltimento

AVVERTIMENTO! Pericolo di lesioni o di soffocamento.

• Le informazioni sul corretto smaltimento dell'apparecchio possono essere ottenute contattando le autorità locali.
• Scollegare l'apparecchio dalla fonte di

alimentazione.

• Tagliare il cavo di alimentazione vicino al corpo dell'apparecchio e smaltirlo.

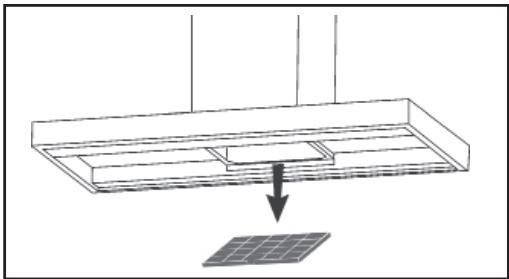

3. MANUTENZIONE

Pulire i filtri antigrasso in rapporto all'uso, almeno ogni 2 mesi per evitare rischi di incendio.

Lavare con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoviglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei filtri.

I filtri al carbone attivo non sono lavabili e non possono essere rigenerati, devono essere sostituiti approssimativamente ogni 4 mesi, o più frequentemente secondo l'uso.

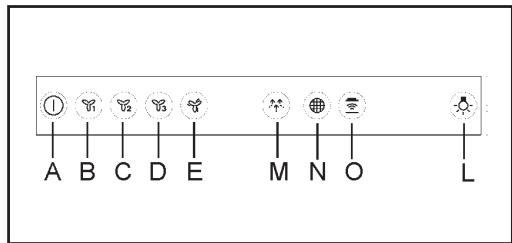

4. COMANDI

A: Motore ON / OFF B: motore alla prima velocità C: motore alla seconda velocità D: motore alla terza velocità E: velocità intensiva. La velocità intensiva si attiva per 8 minuti. Alla fine di questo tempo, il motore

passa automaticamente alla velocità impostata prima di utilizzare questa funzione. Per disattivare la velocità intensiva, premere il tasto "Motore On/Off" (A).

M: funzione Breeze. Questa funzione attiva una bassissima velocità, per un tempo massimo di 1 ora. Alla fine del tempo, il motore si disattiva. Per disattivare la funzione Breeze, premere il tasto "Motore On / Off" (A) o il tasto di un'altra velocità.

N: indicatore dell'allarme filtri / Reset. Quando l'indicatore è acceso, i filtri antigrasso devono essere puliti (40 ore di funzionamento).

Quando l'indicatore lampeggia, i filtri carbone devono essere sostituiti (160 ore di funzionamento) e i filtri antigrasso devono essere puliti. Ovviamente, se la cappa non è un modello filtrante e non ha filtri a carbone, pulire solo i filtri antigrasso. L'allarme può essere visto per circa 30 secondi, quando la cappa è in Stand By. Per resettare il conteggio delle ore, premere per 3 secondi l'indicatore, quando la cappa è spenta.

O: indicatore H2H. L'indicatore è acceso quando la cappa sta funzionando controllata dal piano di cottura. In caso di mancata connessione tra piano di cottura e cappa, l'indicatore non è retroilluminato.

L: Luce ON / OFF.

5. METODI DI INSTALLAZIONE

FILTRANTE O ASPIRANTE?

La cappa può essere in versione aspirante o in versione filtrante.

Decidere sin dall'inizio il tipo di installazione. Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).

Versione aspirante.

La cappa depura l'aria e la espelle all'esterno attraverso un condotto di scarico.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza.

6. ILLUMINAZIONE

Se la luce LED è danneggiata, deve essere sostituita dal costruttore o dal suo servizio assistenza o da persona similmente qualificata, al fine di evitare un pericolo.

I materiali contrassegnati con il simbolo devono essere riciclati.

Al fine di riciclare i materiali di imballaggio, occorre depositarli negli appositi contenitori per rifiuti. Gli apparecchi elettrici ed elettronici di scarto devono essere riciclati al fine di contribuire alla salvaguardia dell'ambiente e della salute.

Gli apparecchi contraddistinti dal simbolo non vanno gettati insieme agli altri rifiuti domestici.

Conferire il prodotto presso un punto di raccolta rifiuti locale oppure contattare le autorità locali.
