IKE95471FB - IKE95474FB - Häll AEG - Gratis bruksanvisning och manual

Märke	AEG
Modell	IKE95471FB / IKE95474FB
Typ av produkt	Inbyggbar induktionshäll
Antal tillagningszoner	6 induktionszoner
Mått per zon (L x B)	37,9 cm x 22,0 cm
Spänningsmatning	400V3N, 50-60 Hz
Maximal total effekt	11,0 kW
PowerBoost-funktion	Ja, upp till 3200 W per zon
Bridge-funktion	Ja, för att koppla ihop två zoner
Pausfunktion	Ja, reducerar effekten till 1
Barnsäkerhet	Ja, knapplås
Timer	Ja, nedräkningstimer och CountUp
Hob²Hood	Ja, automatisk anslutning med kompatibel fläkt
PowerSlide	Ja, inställning av effekt genom att flytta kärlet
Automatisk säkerhetsavstängning	Ja
Rengöring	Keramisk glasyta, använd en speciell skrapa
Kompatibla kärlmaterial	Gjutjärn, stål, emaljerat stål, rostfritt stål, flerskiktsbotten
Energiförbrukning (EC elektrisk häll)	186,8 Wh/kg
Reservdelar	Använd endast originaldelar
Tillverkningsland	Tyskland

Vanliga frågor - IKE95471FB - IKE95474FB AEG

Hur aktiverar jag PowerBoost-funktionen?

Tryck på knappen P som motsvarar den önskade tillagningszonen. Symbolen blir röd och funktionen aktiveras under en begränsad tid.

Vad gör jag om hällen inte tänds?

Kontrollera att apparaten är korrekt inkopplad och att säkringen inte har gått. Om problemet kvarstår, kontakta en kvalificerad elektriker.

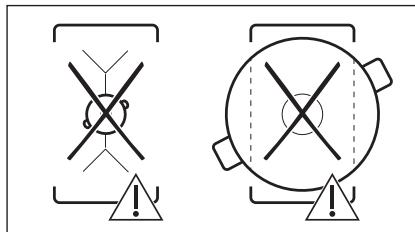

Hur använder jag Bridge-funktionen?

Placera ett stort kärl över två tillagningszoner. Tryck på knappen [ ] för att aktivera funktionen, ställ sedan in tillagningsnivån.

Hur låser jag kontrollpanelen?

Tryck på knappen (Knapplås) för att aktivera funktionen. Symbolen blir röd och blinkar. För att avaktivera, tryck igen.

Vilka typer av kärl ska jag använda för induktion?

Använd kärl av gjutjärn, stål, emaljerat stål, rostfritt stål eller flerskiktsbotten. Kontrollera att en magnet fastnar i botten.

Hur rengör jag hällen?

Använd en speciell skrapa för att ta bort envis smuts (socker, smält plast). Rengör sedan med en fuktig trasa och ett icke-slipande rengöringsmedel.

Vad betyder den blinkande röda lampan?

Den röda lampan indikerar restvärme. Den kan även blinka vid fel. Se avsnittet Felsökning i bruksanvisningen.

Hur aktiverar jag Hob²Hood-funktionen?

Se till att den kompatibla fläkten är påslagen. Tryck på knappen = för att aktivera funktionen. Fläkthastigheten justeras automatiskt.

Hur ställer jag in timern?

Välj tillagningszon, tryck på timerknappen ①, använd sedan + eller - för att ställa in tiden. Nedräkningen startar automatiskt.

Vad gör jag vid felkod 'E'?

Stäng av hällen och vänta 30 sekunder innan du slår på den igen. Om felet kvarstår, koppla ur apparaten i 30 sekunder. Kontakta kundtjänst om det behövs.

BRUKSANVISNING IKE95471FB - IKE95474FB AEG

Risiko för personskada eller kvävning.

Tillverkad i: Tyskland

11.0 kW

C∈

9.2 Specifikation för kokzoner

Kogezone	Nominal effekt(maks. varmetrin)[W]	PowerBoost [W]	PowerBoostmaksimal varig-hed [min.]	Diameter af ko-gegrej [mm]
Forreste venstre	2300	3200	10	125 - 210
Bageste venstre	2300	3200	10	125 - 210
Forrest i midten	2300	3200	10	125 - 210
Midt bagpà	2300	3200	10	125 - 210
Forreste højre	2300	3200	10	125 - 210
Bageste højre	2300	3200	10	125 - 210

Teknisk verköre vit. Första värmeläget tänds.

5.11 Lås

Du kan läsa kontrollpanelen när hällen är igång. Det förhindrar att värmeläget ändras av misstag.

Ställ in värmeläget först.

Se, Tekniska uppgifter".

Efter 3 sekunders timer automatiskt

Kontrollpanelen tänds när du aktiverar hällen och släcks när du avaktiverar hällen.

5.2 Automatisk avstängning

Funktionen avaktiverar hällen automatiskt om:

du inte placerar något kokkärl på hällen inom 50 sekunder, du inte ställer in värmeläget inom 50 sekunder efter att du placerat kokkärlet, du spiller något eller sätter något på kontrollpanelen i mer än 10 sekunder (en panna, trasa). När du hör den akustiska signalen avaktiveras hällen. Ta bort föremålet eller tvätta kontrollpanelen. - hällen blir för varm (t.ex. om en kastrull torrkokar). Innan hällen används igen måste kokzonerna vara kalla. du inte avaktiverar en kokzon eller ändrar värmeläget. Efter en stund avaktiveras hällen.

Sett kokekaret på midten av den valgte sonen.

Indikatoren forsvinner når kokesonen er avkjølt.

5.7 Tidtaker

Timer med nedtelling

Når du slår av koketoppen, deaktiveres også denne funksjonen.

Manuell betjening av viftehastigheten

• Bruk kun mengden du trenger når du varmer opp vann.
• Legg alltid lokk på kokekaret, hvis det er mulig.
• Plasser kokekaret på kokesonen før du slår den på.
• Sett mindre kokekar på mindre kokesoner.
• Sett kokekaret direkte på midten av kokesonen.
• Bruk restvarmen for å holde maten varm eller for å smelte den.

11. BESKYTTELSE AV MILJØET

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

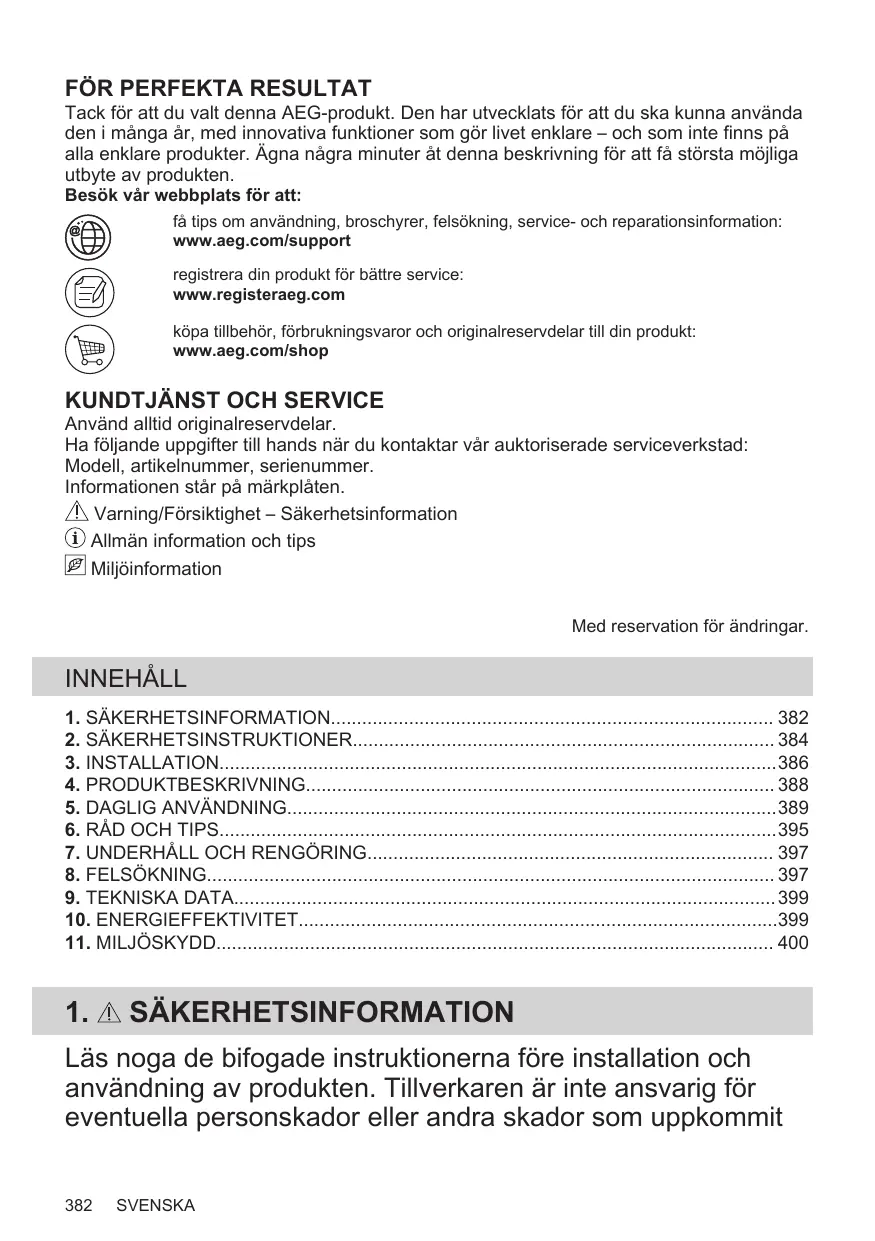

Tack för att du valt denna AEG-produkt. Den har utvecklats för att du ska kunna använda den i många år, med innovativa funktioner som gör livet enklare - och som inte finns på alla enklare produkter. Ägna några minuter åt denna beskrivning för att få största möjliga utbyte av produkten.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.aeg.com/support

registrera din produkt för bättre service: www.registeraeg.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.aeg.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Varning/Försiktighet - Säkerhetsinformation ① Allmän information och tips Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION 382 2. SÄKERHETSINSTRUKTIONER 384
2. INSTALLATION 386 4. PRODUKTBESKRIVNING 388 5. DAGLIG ANVÄNDNING 389 6. RÅD OCH TIPS 395 7. UNDERHÅLL OCH RENGÖRING 397 8. FELSÖKNING 397
3. TEKNISKA DATA 399
4. ENERGIEFFEKTIVITET 399 11. MILJÖSKYDD 400

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommer

som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.
• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• VARNING! Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.
• Om maskinen har ett barnlås ska det aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• VARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• VARNING! Övervakad matlagning på en häll med fett eller olja kan vara farligt och kan leda till brand.
• Försök ALDRIG att släcka en eld med vatten, utan stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.
• VARNING! Produkten får inte tillföras via en extern kopplingsanordning, såsom timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg. FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt.
• VARNING! Brandfara: Förvara inte föremål på kokytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på produktens yta eftersom de blir varma.
• Använd inte produkten innan den har installerats i inbyggnadsstrukturen.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Efter användning, stäng av produkten med kontrollen och lita inte på kokkärlsavkänningen.
• Om keramik-/glasytan är sprucken, stäng av produkten och dra ur elsladden. Om produkten är ansluten till elnätet direkt med kopplingsboxen, ta bort säkringen för att koppla från produkten från strömförsörjningen. I båda fallen, kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• VARNING! Använd endast hällskydd som designats av tillverkaren av produkten eller som anges av tillverkaren i bruksanvisningen som lämpliga, eller hällskydd som medföljer. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

VARNING!

Endast en behörig person får installera den här produkten.

VARNING!

Risk för personskador och skador på produkten föreligger.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.

Följ installationsinstruktionerna som följer med produkten. Minsta avstånd till andra produkter ska beaktas. Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor. Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla. Skydda produktens botten mot ånga och fukt. Installera inte produkten nära dörrar eller under ett fönster. Detta förhindrar att tunga kokkärl faller ner från produkten när dörren eller fönstret är öppet.

Kokkärl faller ned från produkten när dörren eller fönstret är öppet.

• Varje produkt har fläktar som kyler ner i botten.
• Om produkten är installerad ovanför en låda:
• Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet.
• Se till att avståndet mellan apparatens undersida och föremål som förvaras i lådan uppgår till minst 2 cm.
• Ta bort eventuella separeringspaneler installerade i skåpet under produkten.

2.2 Elektrisk inkoppling

VARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten.
• Se till att parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd korrekt kabel för den elektriska huvudledningen.
• Förhindra trassel avseende kabeln för den elektriska huvudledningen.
• Se till att ett skydd mot elchock är installerat.
• Använd klämman för dragavlastning på kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag. Använd inte grenuttag eller förlängningssladdar.
• Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.

Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg. - Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen. - Anslut inte stickkontakten om vägguttaget sitter löst. - Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten. - Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer. Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Använd

VARNING!

Risk för skador, brännskador eller elstötar föreligger.

Ta bort all förpackning, märkning och skyddsfilm (om tillämpligt) före första användning. - Denna produkt är endast avsedd för hushållsbruk. - Ändra inte produktens specifikationer. - Kontrollera att ventilationsöppningarna inte är blockerade. - Låt inte produkten stå utan uppsikt under användning. - Stäng av kokzonen efter varje användningstillfälle. Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma. - Använd inte produkten med våta händer när den har kontakt med vatten. - Använd inte produkten som arbets- eller avlastningsyta. - Koppla omedelbart bort produkten från eluttaget om ytan på produkten är sprucken. På detta sätt förhindrar du elstötar. - Användare med pacemaker måste hålla ett avstånd på minst 30 cm från induktionskokzonerna när produkten är igång.

När du lägger maten i het olja kan den stänka.

VARNING!

Risk för brand och explosion

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem. Ångorna som frigörs i mycket het olja kan orsaka självantändning. Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

VARNING!

• Läs noga kokkärlen stå på kontrollpanelen. Lägg inte på några värmeskydd på hällens glasyta. Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas. Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl. Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor på glaset/glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.
• Denna produkt är endast avsedd för matlagning. Ugnen får inte användas för andra ändamål, t.ex. rumsuppvärmning.

3. INSTALLATION

VARNING!

Se Säkerhetsavsnitten.

2.4 Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av produkten och låt den kallna före rengöring. Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar. När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avyttring

VARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

Serienummer

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

• Hällen är försedd med en nätkabel.
• För att ersätta den skadade nätkabeln, använd kabeltyp: H05V2V2-F som motstår temperaturer på 90°C eller högre. Kontakta ett auktoriserat servicecenter. Nätkabeln får endast bytas ut av en behörig elektriker.

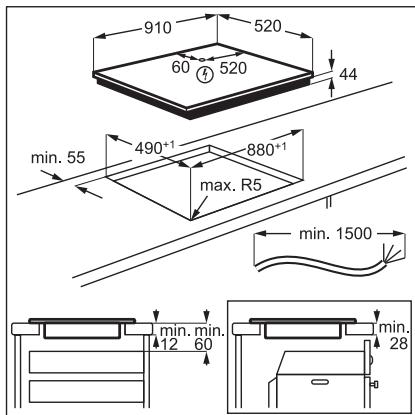

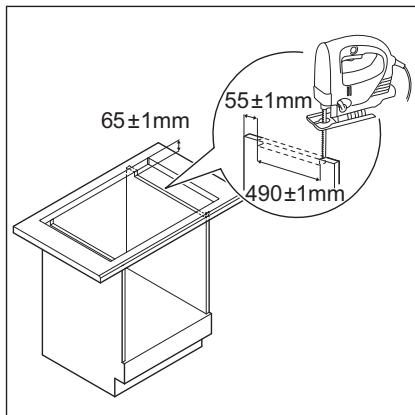

3.4 Montering

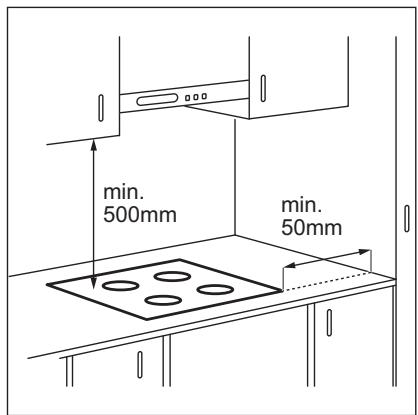

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avstånd mellan produkterna.

Om produkten har installerats ovanför en låda kan hällens ventilation värma upp det som förvaras i lådan när hällen används.

Hitta videoguiden "Så installerar du din induktionshäll från AEG - bänkinstallation" genom att skriva ut det fullständiga namnet som visas i figuren nedan.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

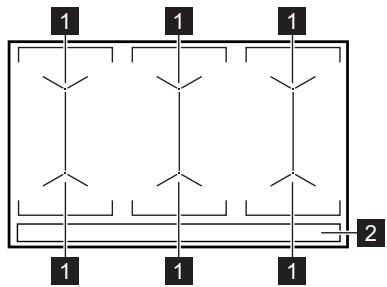

4.1 Beskrivning av hällen

1 Induktionshällen tillagningsyta 2 Kontrollpanel

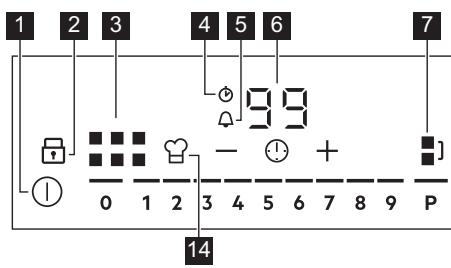

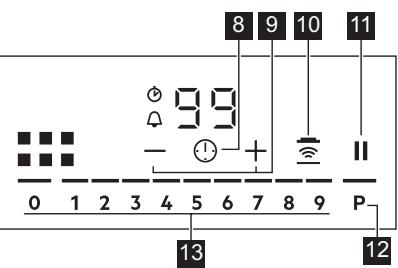

4.2 Beskrivning av kontrollpanelen

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch-kon-troll	Beskrivning
1	①	Für att aktivera och inaktivera hällen.
2		Für att aktivera och inaktivera Knaplås eller Barnlås.
3		Für att visa aktivzon.
4		CountUp Timer indicator
5		Nedräkningstimer indicator
6	-	Timerdisplay: 00-99 minutes.
7		Für att aktivera och inaktivera Bridge och växla mellan lagena.
8	①	Für att välja Tidtagning-funktioner.
9	+,-	Für att öka eller minska tiden.
10	-	Für att aktivera och inaktivera Hob2Hood.
11	||	Für att aktivera och inaktivera Paus.
12	P	Für att aktivera PowerBoost.
13	-	Für att ange en värmeinställning: 0-9.
14	♀	Für att aktivera och inaktivera PowerSlide.

5. DAGLIG ANVÄNDNING

VARNING!

Se säkerhetsavsnitten.

5.1 Aktivera och avaktivera

Tryck på ① i 1 sekund för att sätta på eller stänga av hällen.

Kontrollpanelen tänds när du har aktiverat hällen och släcks när du avaktiverat hällen.

5.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt:

Du har inte placerat något kokkärl på hällen inom 50 sekunder, du har inte ställt in värmeläget inom 50 sekunder efter att du har ställt på kokkärlet, du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). När en ljudsignal hörs stängs hällen av. Ta bort föremålet eller rengör kontrollpanelen. - Hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna. Du stänger inte av en kokzon eller ändrar värmeläget. Efter en viss tid stängs hällen av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeinställning	Hällen stängs av ef-ter
1 - 2	6 timmar
3 - 4	5 timmar
5	4 timmar
6 - 9	1,5 timmar

5.3 Använda kokzonen

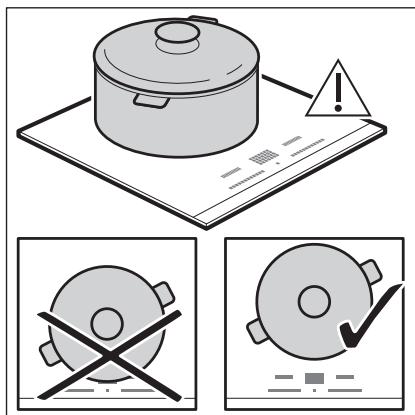

FÖRSIKTIGHET!

Placera inga heta kokkärl på kontrollpanelen. Det finns risk för att man skadar de elektroniska delarna.

Ställ kokkärlet i mitten av vald kokzon. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

När du placerar kokkärlet i rätt läge känner hällen igen den och den lämpliga kontrollpanelen tänds. En röd kokzonindikator visas ovanför kontrollpanelen och indikerar kokkärlets position.

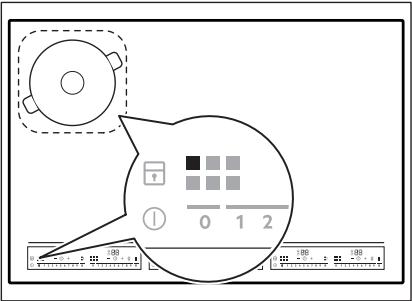

Varje fyrkant på kontrollpanelen representerar en kokzon på induktionskokningsytan. Zonindikatorerna visar vilken kokzon som styrs av lämplig kontrollpanel.

5.4 Värmeinställning

1. Tryck på önskad värmeinställning på kontrollpanelen. Du kan också flytta fingret längs kontrollpanelen för att ställa in eller ändra värmeinställningen för en tillagningszon.
2. Tryck på 0 för att inaktivera en tillagningszon.

När du ställer ett kokkärl på kokzonen och ställer in värmeinställningen blir den densamma i 2 minuter efter att du har tagit bort kokkärlet. Kontrollpanelen och kokzonens indikator blinkar i 2 minuter. Om du placerar kokkärlet på kokzonen igen inom denna tid återaktiveras värmeinställningen. Annars avaktiveras kokzonen.

5.5 PowerBoost

Denna funktion tillför mer effekt till lämplig induktionskokzon, beroende på kokkärlets storlek. Den har funktionen kan bara aktiveras under en begränsad tid.

Funktionen stängs av automatiskt.

För maximal varaktighet, se "Tekniska data".

5.6 OptiHeat Control (3-stegs restvärmeindikator)

VARNING!

Så länge indikatorn lyser finns det risk för brännskador från restvärme.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme.

Indikatorerna / = / - visas när en kokzon är varm. Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande.

Indikatorn kan också visas:

för de närliggande kokzonerna även om du inte använder dem, - när heta kokkärl placeras på en kall kokzon, - när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

5.7 Tidtagning

Nedräkningstimer

Använd den här funktionen för att specificera hur länge en kokzon ska vara på under en enda tillagning.

Ställ först in värmeläget och därefter funktionen.

1. Tryck på ① för att aktivera allatiden.

Tidssiffrorna och indikatorlamporna + och visas på displayen. blir röd och blir vit.

Om timern inte har ställts in släcks alla indikatorerna efter 4 sekunder.

1. Tryck på + eller - för att ställa in tiden (00 - 99 minuter).

Efter 3 sekunder börjar timern räkna ner automatiskt. Indikatorerna ①, + och - försvinner. Förblir röd.

När tiden har gått ut ljuder en signal och 00 blinkar. Stäng av signalen genom att trycka på ①.

För att avaktivera funktionen: Tryck på ①. Indikatorlamporna + och - tänds. Använd - eller + för att ställa in 00 på displayen. Alternativt kan du ställa in värmenivån på 0. Som ett resultat hörs en ljudsignal och timern avbryts.

CountUp Timer

Den här funktionen kan användas för att kontrollera hur länge tillagningszonen är igång.

Tryck på ① två gånger för att aktivera funktionen.

Indikatorn ↑↓ blir röd, timern startar uppräkningen automatiskt.

För att inaktivera funktionen: tryck på ①. När indikatorerna tänds trycker du på —.

Signalur

Du kan använda den här funktionen när hällen är på men ingen tillagningszon används.

För att se kontrollpanelen måste ett kokkärl placeras på kokzonen.

1. Tryck på ① tills indikatorn blir röd, för att aktivera funktionen.
2. Tryck på + eller - för att ställa in tiden.

Funktionen startar automatiskt efter 4 sekunder. Indikatorerna ①, + och -

När funktionen har ställts in kan kokkärlet tas bort.

När tiden har gått ut ljuder en signal och 00 blinkar. Tryck på ① för att stänga av signalen.

För att avaktivera funktionen: Tryck på ①. Indikatorerna + och - tänds. Använd - eller + för att ställa in 00 på displayen.

Denna funktion påverkar inte kokzonernas funktion i övrigt.

5.8 Bridge

Funktionen kopplar ihop två kokzoner till en gemensam zon. Funktionen kan användas med stora kokkärl.

1. Placera kokkärlet på två kokzoner. Kokkärlet måste täcka mitten på båda zonerna. ① blir vit.
2. Tryck på för att aktivera funktionen.
3. Ställ in ett värmeläge.

Kokkärlet måste täcka mitten av båda zonerna men får inte gå utanför markeringarna.

Avaktivera funktionen genom att trycka på [ ]. Kokzonerna fungerar oberoende av varandra.

5.9 PowerBoost

Med den här funktionen kan man ändra temperaturen genom att flytta kokkärlet till ett annat ställe på induktionshällen.

Funktionen delar in induktionshällen i tre områden med olika värmelägen. Hällen detekterar kastrullens position och justerar värmeinställningen efter den.

Använd bara en kastrull när du använder funktionen.

Om du vill ändra värmeläget lyfter du upp kokkärlet och ställer det på en annan zon. Om man drar kokkärlet kan det orsaka repor och missfärgningar på ytan.

• Zonens indikatorlampa visar båda zonerna i överbyggningsläget även om bara en av zonerna används. Värmeläget kan bara justeras manuellt om minst en av zonerna aktiveras automatiskt.
• Du kan ändra värmelägena för varje läge separat. När hällen stängs av kommer den ihåg dina värmeinställningar och applicerar dem nästa gång du aktiverar funktionen.
• Om du vill ändra värmeläget lyfter du upp kokkärlet och ställer det på en annan zon. Om man drar kokkärlet kan det orsaka repor och missfärgningar på ytan.

Tryck på \(\mathcal{O}\) för att aktivera funktionen.

Symbolen blir röd och kontrollfältet visar standardvärmeläget. Alla kokzoner är på i 9 minuter.

Efter 9 minuter hörs en ljudsignal och de tomma kokzonerna stängs av. Tryck på för att återgå till den här funktionen. Du kan flytta kokkärlet eller ställa det på en annan platta.

För att ändra värmeläget manuellt, tryck på kontrollfältet och välj lämplig nivå.

• Du kan ändra standardvärmelägena bara om funktionen är aktiv.
• Du kan ändra standardvärmelägena för varje zon separat. När hällen stängs av kommer den ihåg dina värmeinställningar och applicerar dem nästa gång du aktiverar funktionen.

Avaktivera funktionen genom att trycka på \(\mathbb{Q}\). Symbolen blir vit.

5.10 Paus

När Funktionen är på kan symbolerna ① och || användas.

Funktionen stoppar inte timerfunktionerna:

Tryck på | för att aktivera Funktionen. Symbolen blir röd. Värmeinställningen sänks till 1.

För att aktivera funktionen: tryck på . Symbolen lyser vitt. Föregående värmeläge släcks.

5.11 Knapplås

Du kan låsa kontrollpanelen medan hällen är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Tryck på för att aktivera Funktionen.

Symbolen blir röd och blinkar.

Avaktivera Funktionen genom att trycka på

Symbolen blir vit.

När du avaktiverar hällen stängs även denna Funktion av.

5.12 Barnlås

Denna Funktion förhindrar oavsiktlig användning av hällen.

Aktivera hällen först och ställ inte in värmeläget.

Tryck på tills den blir röd för att aktivera funktionen.

Inställningslisterna försvinner. Stäng av hällen.

Om du avaktiverar hällen är funktionen fortfarande på.

För att avaktivera funktionen för ett enskilt tillagningstillfälle: Aktivera hällen med ① tänds. Tryck på tills den blir vit. Inställningslisterna visas. Ställ in värmeläget inom 50 sekunder. Nu kan du även hällen. Om du avaktiverar hällen med ① är funktionen fortfarande på.

För att stänga av funktionen helt: Aktivera hällen utan att värmeläget ställs in. Tryck på tills den blir vit. Inställningslisterna visas. Stäng av hällen.

5.13 OffSound Control (Aktivera och inaktivera ljud)

Stäng av hällen först.

1. Tryck på ① i 3 sekunder för att aktivera funktionen. Displayen tänds och släcks.
2. Tryck på i 3 sekunder. b0 eller b tänds.
3. Tryck på + på timern för att välja något av följande:
4. Ljudet är avstängt
5. b0 - ljudet är på
6. Vänta tills hällen stängs av automatiskt för att bekräfta ditt val.

När denna funktion är inställd på b hör du endast ljuden när:

du trycker på ① - Signalur är klar, Nedräkningstimer är klar, du ställer något på kontrollpanelen.

5.14 Hob²Hood

Det är en avancerad automatisk funktion som kopplar hällen till en speciell köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också styra fläkten från hällen manuellt.

Fjärrsystemet är för de flesta köksfläktar inaktiverat från början. Aktivera det innan du använder funktionen. Läs köksfläktens bruksanvisning för mer information.

Använda funktionen automatiskt

Om funktionen ska användas automatiskt ställer du in det automatiska läget på H1 - H6. Hällen är ursprungligen inställd på H5. Köksfläkten reagerar när hällen används. Hällen känner av kokkärlets temperatur automatiskt och justerar fläktens hastighet därefter.

Du kan ställa in hällen på att aktivera belysningen automatiskt när du slår på hällen. Detta gör du genom att ställa in det automatiska läget på H1 - H6.

Belysningen i köksfläkten släcks två minuter efter att hällen stängts av.

Automatiska lägen

	Auto-ma-tiskt ljos	Kok-ning1)	Stek-ning2)
Låge H0	Av	Av	Av
Låge H1	På	Av	Av
Låge H23)	På	Flåkthastig-het 1	Flåkthastig-het 1
Låge H3	På	Av	Flåkthastig-het 1
Låge H4	På	Flåkthastig-het 1	Flåkthastig-het 1
Låge H5	På	Flåkthastig-het 1	Flåkthastig-het 2
	Auto-matiskljus	Kok-ning1)	Stek-ning2)
Läge H6	På	Fläkthastig-het 2	Fläkthastig-het 3

1) Hällen känner av kokningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget. 2) Hällen känner av stekningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget. 3) I det här läget aktiveras fläkten och lampan och går inte efter temperature.

Ändra det automatiska läget

1. Stänga av produkten.
2. Tryck på ① i 3 sekunder.

Displayen tänds och släcks. 3. Tryck på i 3 sekunder. 4. Tryck på ① några gånger tills H tänd. 5. Tryck på + på timern för att välja ett automatiskt läge.

När du är klar med matlagningen och stänger av hällen kan köksfläkten fortsätta gå under en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och förhindrar att du oavsiktligt slår på fläkten under kommande 30 sekunder.

Inaktivera Funktionens automatiska läge om du vill använda köksfläkten direkt på fläktpanelen.

Styra fläkthastigheten manuellt

Du kan också använda fläkten från hällen manuellt.

Tryck på när hällen är påslagen. Då inaktiveras automatisk styrning av Funktionen och du kan ändra fläkthastigheten manuellt.

När du trycker på ökar du fläkthastigheten med ett. När du når en intensiv nivå och trycker på igen ställs fläkthastigheten in på 0 igen och då stängs köksfläkten av. Starta fläkten igen med fläkthastighet 1 genom att trycka på.

Aktivera automatisk styrning av Funktionen genom att stänga av hällen och sedan slå på den igen.

5.15 Effektreglering

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för strömtillförseln delar denna Funktion den tillgängliga effekten mellan alla kokzoner. Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

• Kokzonerna är grupperade enligt plats och antal faser i hällen. Varje fas har en maximal elektricitetsbelastning på 3 680 W. Om hällen når maximal tillgänglig effekt inom en fas reduceras effekten för kokzonerna automatiskt.
• För kokzoner med reducerad effekt visar kontrollpanelen de maximala möjliga värmeinställningarna.
• Om ett högre värmeläge inte finns ska du minska värmeläget för andra kokzoner först.
• Avaktiveringen av funktionen beror på kokkärlets storlek och antal kokkärl. Se bilden för möjliga kombinationer där effekten kan fördelas mellan kokzonerna.

6. RÅD OCH TIPS

VARNING!

Se säkerhetsavsnitten.

6.1 Kokkärl

För induktionskokzoner genereras värmen mycket

snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl.

• Kokkärlets botten måste vara så tjock och plan som möjligt.
• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.
• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset.

Kokkärlsmaterial

• rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).
• interätt: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.
• en magnet får plats på kastrullens botten. Kokkärlets mått
• Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.
• Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.
• Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i

avsnittet "Specifikationer för kokzonen". Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hällfunktionerna.

Se "Tekniska data".

6.2 Ljud under användning

Om du hör:

knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion"). - visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion"). - surrande: du använder en hög effektnivå. - klickande: elektrisk omkoppling sker. - susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

6.3 Eco Timer (Eco Timer)

För att spara energi inaktiveras kokzonen före signalen från nedräkningstimern.

Skillnaden i användningstiden beror på den inställda värmenivån och tillagningstiden.

6.4 Exempel på matlagningstillämpningar

Korrelationen mellan en zons värme läge och dess energiförbrukning är inte linjär. När du ökar värme läget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värme läge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast riktvärden.

Värmeinställ- ning	Använd für att:	Tid (min)	Tips
1	Hàll tillagad mat varm.	efter be- hov	Sätt på ett lock på kokkärlet.
1 - 2	Hollandaisesås, smäl't: smör, choklad, gelatin.	5 - 25	Blandaòn och这部分.
1 - 2	Solidifiera: fluffiga omelett, bakade Ågg.	10 - 40	Laga mat med lock这部分.
2 - 3	Småkoka ris och mjölkräfter, värma färdiglagade rätter.	25 - 50	Minst dubbelt sá mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3 - 4	Ångkoka grönsaker, fisk, kött.	20 - 45	Tillsätt nagra matskedar vätska.
4 - 5	Ångkoka potatis.	20 - 60	Använd max. ¼ liter vatten till 750 g potatis.
4 - 5	Tillaga större mängder mat, grytor och soppor.	60 - 150	Upp till 3 l vätska plus ingredienser.
6 - 7	Skonsam fritös: schakt, kalv cordon bleu, kotletter, rissoler, korvar, lever, roux, ägg, pannkakor, munkar.	efter be- hov	vänd after halva tiden
7 - 8	Grovstekt, hargbrun, ryggbiffar, biffar.	5 - 15	vänd after halva tiden
9	Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
P	Koka upp stora mängder vatten. PowerBoost és aktiverad.

6.5 Råd och tips för Hob²Hood

När du använder hällen med funktionen:

Skydda köksfläktens panel mot direkt solljus. Rikta inte halogenlampan direkt mot köksfläktens panel. - Täck inte över hällens kontrollpanel. - Bryt inte signalen mellan hällen och köksfläkten (t.ex. med en hand, ett kokkärlshandtag eller en hög kastrull). Se bilden.

Fläktkåpan på bilden är bara ett exempel.

Andra fjärrstyrda apparater kan blockera signalen. Använd inga andra apparater nära hällen när Hob2Hood används.

Köksfläktar med Hob²Hood-funktion

Se hela sortimentet av köksfläktar som fungerar med denna funktion på vår webbplats.

7. UNDERHÅLL OCH RENGÖRING

VARNING!

Se Säkerhetsavsnitten.

7.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hällens funktion.
• Rengör hällens yta med lämpligt rengöringsmedel. Använd en speciell skrapa för glaset.

7.2 Rengöring av hällen

Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller

socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glansande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke-slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk. - Ta bort missfärgning på blank metall: använd en lösning av vatten och vinäger och rengör glasytan med en trasa.

8. FELSÖKNING

VARNING!

Se säkerhetsavsnitten.

8.1 Vad gör jag om...

Problem	Möjlig orsak	Avhjalpa felet
Det,går inte att aktivera eller an-vända ugnen.	Ugnen År inte ansluten till strömfor-sörningen aller den År ansluten på fel sätt.	Kontrollera att ugnen År korrekt anslu-ten till strömförsörningen.
	Säkringen har gätt.	Kontrollera att säkringen År orsaken till felet. Om säkringen,går gäng på,gäng, tala med en kvalificerad elektriker.
	Du har tryckt på 2 eller fler touch-kontroller samtidigt.	Tryck bara på en touchkontroll.
	Paus År på.	Se "Daglig användning".
	Det finns vatten-ller fettstänk på kontrollpanelen.	Rengör kontrollpanelen.
Problem	Möjlig orsak	Avhjälpa felet
Du kan inte välja maximalvär-meinställningen für en av kokzo-nerna.	De andra zonerna fforbrukar maximal effekt.Din häll fungerar som den ska.	Minska värmeinställningen für de and-ra kokzonerna som ar anslutna till samma fas. Se "Effektreglering".
En ljudsignal hörns och hällen stängs av.En ljudsignal hörns när hällen stängs av.	Du har ställ这不是got på en uller flera touchkontroller.	Ta bort foremålet frän touch-kontroller-na.
Hällen stängs av.	Du satire这不是got på touch-kontrollen①.	Ta bort foremålet frän touch-kontrollen.
Restvärmeindikatorn tänds inte.	Zonen ar inte varm eftersom den bara har varit pāslagen en kort stund ellser säkan sensorn vara trasig.	Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länger für att vara varm.
Hob2Hood fungerar inte.	Du har täckt over kontrollpanellen.	Ta bort foremålet frän kontrollpanellen.
	Du använder en vändigt hög kastrull som blockerar signalen.	Ta en mindre kastrull, byt kokzon erller styr fläkten manuellt.
Det hörns inget ljud när du trycker på touch-kontrollerna.	Ljudet ar avaktiverat.	Aktivera ljudet. Se "Daglig använd-ning".
tänds.	Barnlås eller Knaplås ar på.	Se "Daglig användning".
Inställningslisten blinkar.	Det finns inget kokkärål på zonen el-ler sär inte hela zonen täckt.	Ställ kokkärlet på zonen sä att den täcker kokzonen helt.
	Kokkärlet passar inte.	Använd lämpliga kokkärål. Se "Råd och tips".
	Diametern på kokkärlets botten ar För liters for zone.	Använd kokkär med rätt mätt. Se "Tekniska data".
	PowerSlide ar på. Två krauller plac-ceras på den flexibla induktionskok-zone.	Använd bara en kastrull. Se "Flexibel induktionskokzon".
och en siffra tänds.	Det har uppständt ett fel på hällen.	Stäng av hällen och sätt på den igen after 30 sekunder. Om visas igen ske du dra ur elkontakten. Sätt i elkon-takten igen after 30 sekunder. Kontak-ta auktoriserat servicecenter om pro-blemet fortsätter.
Ech en siffra tänds.
Ett konstant pipljud hörns.	Den elektriska anslutningen ar felak-tig.	Dra ur elkontakten. Tala med en behö-rig elektriker som kontrollerar installa-tionen.

8.2 Om du inte kan avhjälpa felet...

Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Kontrollera att du använde hällen på rätt sätt.

I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

9. TEKNISKA DATA

9.1 Produktdekal

Modell IKE96654FB

Typ 61 E6A 04 AA

Induktion 11.0 kW

Serienr.

AEG

PNC 949 597 619 00

400V3N50-60Hz

Tillverkad i: Tyskland

11.0 kW

C∈

Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlets material och storlek.

För bästa resultat bör kokkärl som är större än måtten i tabellen undvikas.

10. ENERGIEFFEKTIVITET

10.1 Produktinformation*

Modellidentifering		IKE96654FB
Typ av höll		Inbyggnadshäll
Antal kokområden		3
Uppvärningsmetod		Induktion
Kokområdets长期以来的成就 (A)	Vänster	L 37,9 cm B 22.0 cm
Kokområdets长期以来的成就 (B)	Mitten	L 37,9 cm B 22.0 cm
Kokområdets长期以来的成就 (C)	Höger	L 37,9 cm B 22,0 cm
Kokområdets energiförbrukning (EC electric cooking)	Vänster	186,8 Wh/kg
Kokområdets energiförbrukning (EC electric cooking)	Mitten	186,8 Wh/kg
Kokområdets energiförbrukning (EC electric cooking)	Höger	186,8 Wh/kg
Hällens energiförbrukning (EC electric hob)		186,8 Wh/kg

• För Europeiska unionen, enligt EU-förordning 66/2014. För Belarus enligt STB 2477-2017, bilaga A. För Ukraina enligt 742/2019.

EN 60350-2 - Ugnar för hushållsbruk - Del 2: Hällar - Metoder för mätning av prestanda.

Energimätningarna för kokområdet identifieras av markeringarna för respektive kokzon.

10.2 Energibesparing

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda miljön och hälsan genom att återvinna avfall från elektriska och elektroniska produkter. Släng

Värm bara upp den mängd vatten du behöver. Sätt om möjligt alltid ett lock på kokkärlet. - Ställ kokkärlet på kokzonen innan du aktiverar den. - Ställ ett mindre kokkärl på mindre kokzoner. Ställ kokkärlet i mitten av kokzonen. Använd restvärmen för att hålla maten varm eller för att smälta den.

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunalkontoret.

CE
