Produkttyp	Induktionshäll med integrerad fläkt
Märke	AEG
Modell	IDE74243IB
Antal kokzoner	4 induktionszoner
Mått (B x D) cirka	770 x 510 mm
Arbetsbänkens tjocklek för inbyggnad	2 till 6 cm (TOP), 2,5 till 6 cm (FLUSH)
Ungefärlig vikt	15 kg
Elanslutning	230 V / 400 V, max effekt 7,4 kW (justerbar till 4,5 kW)
Tillagningsfunktioner	Bridge, Power Booster, Temperature Manager, Automatic Heat-up, Paus, Recall
Kontroll	Pekskärm med reglage, 9 effektnivåer + Booster
Integrerad fläkt	Ja, sugfläkt med 10 hastigheter och automatiskt läge (Hob2Hood)
Medföljande filter	Tvättbart metallfettfilter, 4 uppsättningar regenererbara keramiska aktivkolfilter
Timer	Timer för varje zon och fläkt, oberoende äggtimer
Säkerhet	Kärldetektor, restvärmeindikator (H), automatisk avstängning, barnlås, låsknapp
Rengöring av ytan	Mjuk trasa och milt rengöringsmedel, undvik slipmedel och alkohol
Filterunderhåll	Fettfilter: månadsvis (diskmaskin möjlig). Kolfilter: regenerering i ugn 200°C / 45 min var 2-3 månad, max livslängd 5 år
Reparerbarhetsindex	Ej angivet
Valfria tillbehör	Fönstersensorsats (för sugversion), frånluftskanaler

Vanliga frågor - IDE74243IB - IDE74243IB AEG

Hur startar man hällen?

Tryck på ON/OFF-knappen (1). Indikatorn tänds för att visa att hällen är redo. Välj sedan önskad kokzon (knapp 3) och ställ in effekten genom att svepa fingret över valområdet.

Vilka typer av kastruller ska användas på en induktionshäll?

Använd endast kastruller med magnetisk botten (magnettest). Diametern ska motsvara kokzonen. Undvik emaljerade eller grova bottnar. Induktionssymbolen måste finnas.

Hur rengör man glaskeramikytan?

Låt svalna, rengör sedan med en mjuk trasa och milt rengöringsmedel. Använd aldrig slipande svampar, skurpulver eller alkohol. Ta bort sockerrester omedelbart.

Vad betyder felkoden E2?

Koden E2 indikerar intern överhettning av elektroniken. Stäng av hällen och låt den svalna innan du använder den igen. Om problemet kvarstår, kontakta teknisk support.

Hur aktiverar man barnlåsfunktionen?

Se till att hällen är avstängd och att inga kastruller finns. Tryck samtidigt på knapparna Key Lock (9) och Child Lock (10) tills du hör en signal. Ikonen 'L' visas.

Hur återställer man filtermättnadsindikatorn?

Efter rengöring eller byte av filter, håll ner knappen Återställ filter mättnad (7) tills LED slocknar. Räkningen börjar om från noll.

Kan man använda en timer för fläkten?

Ja. Välj fläkt (hastighet >0), tryck på + (8) för att komma åt timern, ställ sedan in tiden med + och - knapparna. När tiden är slut stängs fläkten automatiskt av.

Hur använder man Bridge-funktionen?

Välj samtidigt de två kokzoner som ska kopplas ihop (vanligtvis intilliggande). Bridge-indikatorn tänds. Använd 'Master'-zonen för att ställa in effekten. Upprepa för att avaktivera.

Vad gör man vid vätskeöversvämning?

Använd avtappningsventilen under hällen för att avlägsna vätskor. För fullständig rengöring, ta bort den nedre brickan enligt figurerna 18a-18b i manualen.

Hur regenererar man keramiska kolfilter?

Placera filtren i en förvärmd ugn på 200°C i 45 minuter. Låt svalna innan de sätts tillbaka. Denna regenerering kan göras var 2-3 månad, med en total livslängd på 5 år.

BRUKSANVISNING IDE74243IB - IDE74243IB AEG

För att uppnå bästa resultat rekommenderas att:

Tryck på (berör) ON/OFF-knappen för hällen/fläkten.

Varningslampan tänds för att indikera att hällen/fläkten är redo att användas.

Tryck igen för att stänga av.

Innan du kontaktar serviceavdelningen.

Så här stänger du av timern:

med aktivt kolfilter) trycker man på tangenten (7)

Underhåll av hällen:

Innan du kontaktar servicecentret

Följ noggrant instruktionerna i denna handbok. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna handbok inte har respekterats. Apparaten är endast avsedd för hushållsbruk för tillagning av livsmedel och utsugning av rök från själva tillagningen. Andra typer av användning är inte tillåtna (t.ex. uppvärmning av omgivningen). Tillverkaren frånsäger sig allt ansvar för olämplig användning eller felaktiga inställningar av reglagen.

Produktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok, men alla anvisningar för användning, underhåll och installation förblir desamma.

! Läs igenom instruktionerna noggrant: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet. Utför inga elektriska ändringar på skorstenen. ! Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs. ! Verifiera att produkten är i fullgott skick innan ni går vidare med installationen. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är märkta med symbolen (*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

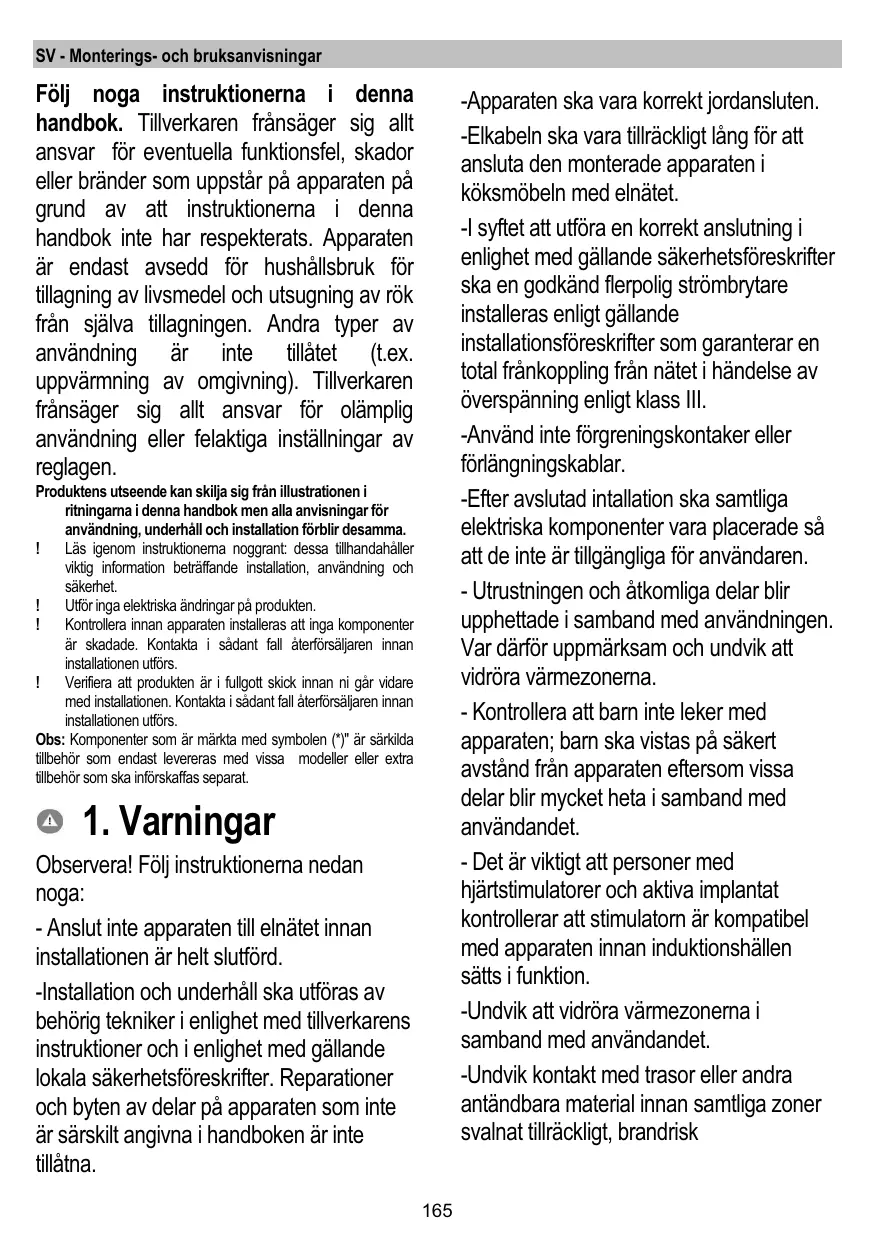

1. Varningar

Observera! Följ instruktionerna nedan noga:

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.

- Installation och underhåll ska utföras av behörig tekniker i enlighet med tillverkarens instruktioner och gällande lokala säkerhetsföreskrifter. Reparationer och byten av delar på apparaten som inte är särskilt angivna i handboken är inte tillåtna.

- Apparaten ska vara korrekt jordansluten. - Elkabeln ska vara tillräckligt lång för att ansluta den monterade apparaten i köksmöbeln med elnätet. - I syfte att utföra en korrekt anslutning i enlighet med gällande säkerhetsföreskrifter ska en godkänd flerpolig strömbrytare installeras enligt gällande installationsföreskrifter som garanterar en total frånkoppling från nätet i händelse av överspänning, enligt klass III. - Använd inte förgreningskontakter eller förlängningskablar. - Efter avslutad installation ska samtliga elektriska komponenter vara placerade så att de inte är tillgängliga för användaren. - Utrustningen och åtkomliga delar blir upphettade i samband med användningen. Var uppmärksam och undvik att vidröra värmezonerna. - Kontrollera att barn inte leker med apparaten; barn ska vistas på säkert avstånd från apparaten eftersom vissa delar blir mycket heta i samband med användandet. - Det är viktigt att personer med hjärtstimulatorer och aktiva implantat kontrollerar att stimulatorn är kompatibel med apparaten innan induktionshällen sätts i funktion. - Undvik att vidröra värmezonerna i samband med användandet. - Undvik kontakt med trasor eller andra antändbara material innan samtliga zoner svalnat tillräckligt, brandrisk.

- Placera inte antändbara material på apparaten eller i närheten av den.

- Upphettat fett eller olja kan lätt fatta eld. Matlagning med livsmedel som innehåller mycket fett och olja ska ske under uppsikt.

- I det fall en spricka uppstått på ytan ska apparaten stängas av för att undvika risken för elektriska stötar.

- Apparaten ska inte styras med en extern timer eller en separat fjärrkontroll.

• Matlagning på spishällen utan uppsikt med olja eller fett kan medföra risker och orsaka bränder.
• Matlagning ska ske under uppsikt. Snabb matlagning ska ske under ständig uppsikt.
• Eldsvådor ska ALDRIG släckas med vatten. Slå istället av apparaten och täck eldlågorna till exempel med ett lock eller en brandfilt. Fara för brand: spishällen ska inte användas som avställningsyta.
• Använd inte ångrengörare, risk för elchock.
• Placera aldrig metallföremål såsom knivar, gafflar, skedar och lock på spishällens yta då de kan bli heta.
• Innan apparaten ansluts till elnätet, kontrollera att spänningen och effekten som anges på märkplåten (placerad nedtill på apparaten) överensstämmer med elnätets nätspänning och att anslutningskontakten är korrekt. I händelse av tvivel, kontakta en behörig elinstallatör.

Viktigt:

• Efter användandet ska spishällen stängas av med hjälp av kontrollpanelen vilket innebär att kastrullsensorn inte längre

fungerar korrekt.

• Undvik att vätskor kokar över, sänk i detta syfte värmen för att koka och värma vätskor.
• Lämna inte kokzonerna påslagna med tomma kastruller och stekpannor eller utan kokkärl.
• När matlagningen avslutats ska den aktuella zonen stängas av.
• Använd aldrig aluminiumfolie för att laga mat och ställ aldrig livsmedel i aluminiumemballage direkt på spishällen. Aluminiumet riskerar att smälta och orsaka allvarliga skador på apparaten.
• Värm aldrig konserveringsburkar som innehåller livsmedel utan att öppna burken: de kan explodera!

Denna varning gäller alla typer av spishällar.

• En hög effekt som till exempel Booster-funktionen är inte lämplig för att värma vissa vätskor, till exempel frityrolja. En alltför hög värme kan utgöra fara. En lägre effekt är att föredra vid denna typ av matlagning.
• Kokkärlen ska vara placerade direkt på spishällen och mitt över kokzonen. Andra föremål får under inga omständigheter vara placerade mellan kokkärlet och spishällen.
• Vid mycket höga temperaturer minskar apparaten automatiskt effekten på kokzonerna.

Innan någon typ av rengörings- eller underhållsåtgärder utförs, ska produkten frånkopplas från nätförsörjningen genom att dra ur kontakten eller koppla från huvudströmbrytaren i bostaden.

Använd arbetshandskar för alla typer av installations- och underhållsmoment.

Apparaten får användas av barn från 8 års ålder och av personer med nedsatt fysisk rörelseförmåga, sensorisk eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, under förutsättning att användandet övervakas eller instruktioner ges angående ett säkert användande av apparaten samt att användaren är medveten om de risker som apparaten medför.

Barn ska hållas under uppsyn så att de inte leker med apparaten.

Rengöring och underhåll får endast utföras av barn om de är under uppsikt.

Lokalen ska ha tillgång till ett fullgott ventilationssystem när köksfläkten används samtidigt som annan utrustning som drivs med gas eller andra bränslen.

Fläktkåpan ska rengöras ofta både invändigt och utvändigt (minst en gång i månaden), och ni ska följa vad som uttryckligen anges i underhållsinstruktionerna.

Försummelse att iaktta föreskrifterna för rengöring av fläktkåpan samt utbyte och rengöring av filtren kan leda till risk för brand.

Det är förbjudet att laga mat över öppen låga.

Tillämpning av öppen låga är skadligt för filtren och kan leda till brand och måste därför alltid undvikas.

Fritering ska göras under kontroll för att undvika att den uppvärmda oljan fattar eld. OBSERVERA: När spishällen är på kan köksfläktens åtkomliga delar bli varma.

Observera! Anslut inte apparaten till

nätförsörjningen förrän installationen är helt slutförd.

Vad gäller de tekniska och

säkerhetsåtgärder som ska vidtas för rökgasavledning, ska bestämmelser som fastställts av lokala behöriga myndigheter strikt iakttas.

Frånluft får inte avledas i ett rör som används för avledning av rökgaser som produceras av gasförbränningsapparater eller andra bränslen.

Använd aldrig köksfläkten utan gallret korrekt monterat!

Använd endast fästskruvar som levereras med produkten för installation eller köp rätt typ av skruvar, om de inte medföljer apparaten. Använd skruvar av korrekt längd som identifieras i installationshandboken.

När köksfläkten och utrustningen som inte försörjs med elektricitet är igång samtidigt, får det negativa trycket i rummet inte överstiga 4 Pa (4 × 10-5 bar).

Det är viktigt att spara denna handbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt ska handboken alltid följa med produkten.

Denna apparat är märkt i enlighet med EU-direktivet 2012/19/EG, elektriskt och elektroniskt avfall (WEEE). Genom att säkerställa en korrekt skrotning av denna produkt bidrar användaren till att förhindra potentiella, negativa konsekvenser för miljön och för vår hälsa.

Symbolen

på produkten, eller medföljande

dokument, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten ska skrotas enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta lokala myndigheter, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Utrustning som har projekterats, testats och konstruerats i enlighet

Förslag till en korrekt användning i syfte att reducera miljökonsekvenserna: När ni börjar att laga mat ska köksfläkten slås på och ställas på minimihastighet, lämna den dessutom på i ett par minuter efter att matlagningen är klar. Öka endast hastigheten i händelse av stora mängder rök och ånga, och använd endast booster-funktionen i extrema fall. För att hålla luktreduktionssystemet effektivt ska kolfiltret/ kolfiltren bytas ut när så är nödvändigt. För att fettfiltret ska fungera effektivt ska det rengöras, om nödvändigt. För att optimera och reducera bullret till ett minimum, ska kanaliseringssystemets maximala diameter som indikeras i denna handbok användas.

2. Användning

Användning av spishäll

Induktionshällens system grundar sig på det fysiska fenomenet med magnetisk induktion. Detta systems grundläggande egenskap är att det överför energin från generatorn direkt till kastrullen.

Fördelar:

Jämfört med en elektrisk spishäll är induktionshällen:

• Säkrare: lägre temperatur på glasytan.
• Snabbare: kortare tider för uppvärmning av mat.
• Exaktare: hällen reagerar omedelbart på era kommandon.
• Effektivare: 90% av den upptagna energin förvandlas till värme. När kastrullen tas av hällen, bryts dessutom värmeöverföringen omedelbart vilket eliminerar onödig värmedispersion.

2.1 Kokkärl

Använd endast kastruller som är märkta med symbolen

Viktigt:

För att undvika bestående skador på hällens yta ska följande kokkärl inte användas:

• Kokkärl med ojämn botten.
• Kokkärl i metall med emaljerad botten.
• Kokkärl med skrovlig botten för att undvika att repa hällens yta.
• Placera aldrig varma kastruller och stekpannor på hällens kontrollpanel.

2.1.1 Befintliga kokkärl

Induktionstekniken använder magnetism för att alstra värme. Därför måste kokkärlen innehålla järn. Kontrollera med en vanlig magnet om kastrullen innehåller järn. Kokkärl som inte är magnetiska är inte lämpade för denna typ av matlagning.

2.1.2 Lämplig bottendiameter

VIKTIGT: om kastrullerna inte har rätt mått, tänds inte kokzonerna

För att se minimum diameter för kastrullen som ska användas på varje enskild kokzon, konsultera delen med illustrationerna i denna manual.

2.2 Energibesparing

För att erhålla ett optimalt resultat rekommenderar vi att:

• Använda pannor och kastruller som har samma bottendimension som kokzonen.
• Endast använda pannor och kastruller med plan botten.
• När det är möjligt, täck kokkärlen med lock under matlagningen.
• Koka grönsaker, potatis etc. med en liters mängd vatten i syfte att reducera koktiderna.
• Använd tryckkokare för att ytterligare reducera energiförbrukning och koktider.
• Placera kokkärlet mitt över kokzonen som är avbildad på spishällen.

Användning av frånluftssug

Frånluftssystemet kan användas i sugversion med extern avledning eller filtrerande med återcirkulation.

Frånluftsversion

Fig.7

Angorna avleds ut externt genom en rad rörledningar (som ska inhandlas separat) som fästs i den redan medföljande kopplingsflänsen.

Utloppsrörets diameter ska vara likvärdig med kopplingsringens diameter:

• vid rektangulärt utlopp 222 x 89 mm
• vid runt utlopp Ø 150 mm (*)

För ytterligare information, se sidan om frånluftsversionens tillbehör i avsnittet med illustrationer i denna handbok.

Fig. 7c

Anslut produkten till utloppsrör och -öppningar i väggen med en likvärdig diameter som luftutloppet (kopplingsfläns).

Användning av utloppsrör och luftöppningar i väggen med en mindre diameter leder till en minskad frånluftskapacitet och en drastisk ökning av buller.

Vi frånsäger oss allt ansvar vad beträffar detta.

! Använd en rörledning av minsta möjliga längd ! Använd en rörledning med så få böjar som möjligt (maximal böjningsvinkel: 90°) ! Undvik drastiska ändringar i ledningens tvärsnitt.

Filtrerande version

Fig. 8

Frånluften kommer att filtreras via särskilda fett- och luktfilter innan den återförs in i rummet.

Produkten levereras med alla nödvändiga delar för en standardinstallation med luftledning i den främre delen av möbelsockeln.

Fyra batterier med högpresterande keramiska filter med aktivt kol ingår redan i leveransen. De keramiska filtren är innovativa modulära kolfilter som regenererar sig (se avsnittet Underhåll - Filter med aktivt kol i denna handbok).

De kemiska och fysiska egenskaperna gör det möjligt att uppnå en högeffektiv luktabsorbering och ett högt mekaniskt motstånd. För ytterligare information, se sidan om den filtrerande versionens tillbehör i avsnittet med illustrationer i denna handbok.

Fig. 13b

3. Installation

Såväl den elektriska som den mekaniska installationen ska utföras av behörig personal

Hushållsmaskinen är tillverkad för att byggas in i en arbetsbänk med tjocklek på 2-6 cm, i händelse av TOP-installation; 2,5-6 cm i händelse av FLUSH-installation.

Minsta avståndet mellan spishällen och väggen ska vara minst 5 cm framtill, minst 4 cm på sidorna och minst 50 cm från köksskåpen ovanför.

OBS = De föreslagna avstånden är indikativa: vid projekteringen av utrymmena ska kökstillverkarens indikationer iakttas.

3.1 Elektrisk anslutning

Fig. 3

• Gör apparaten strömlös. Installationen ska utföras av behörig, erfaren personal som känner till gällande föreskrifter angående installation och säkerhet. Tillverkaren frånsäger sig allt ansvar gentemot personer, djur och föremål i det fall föreskrifterna i detta kapitel inte respekteras. Elkabeln ska vara tillräckligt lång för att spishällen ska kunna tas ur bänkskivan. Kontrollera att den angivna spänningen på märkplåten som är placerad på spishällens undersida överensstämmer med elnätets spänning i hemmet.

Använd inte förlängningskablar.

Jordanslutning är obligatorisk enligt lag. Jordkabeln ska vara 2 cm längre än övriga kablar. I det fall köksapparaten inte är utrustad med en elkabel, använd en kabel med en tvärsnittsarea på minst 2,5 mm² för en effekt på upp till 7200 Watt; för högre effekter ska tvärsnittsarean vara 4 mm². Ingen del av kabeln får uppnå en temperatur som överskrider lokalens temperatur med 50°C. Apparaten kommer att vara permanent ansluten till elnätet, därför ska anslutningen till elnätet utföras med en godkänd flerpolig strömbrytare som garanterar total frånkoppling från nätet i händelse av överspänning enligt klass III. Strömbrytaren ska vara lättillgänglig efter avslutad installation.

Obs: för att ansluta hushållsmaskinen med alternativ anslutning enfas är det nödvändigt att avlägsna den befintliga kabeln och byta ut den med en annan typ av kabel (medföljer inte) som har följande egenskaper: enfasanslutning: kabel H05V2V2-F 3G4

Fig. 3a

Observera! Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och att elkabeln är korrekt monterad.

Observera! Byte av elektrisk kabel ska utföras av behörig servicetekniker eller av annan person med liknande kvalificering.

Anmärkning: Produkten är utrustad med funktionen Power Limitator (effektbegränsare) vilket gör det möjligt att ställa in en

max. energiabsorption i kW

Inställningen ska göras vid anslutningen av produkten till nätförsörjningen (senast 2 minuter därefter). För

inställningssekvensen av Power Limitation

(effektbegränsning), se avsnittet Funktion i denna handbok.

3.3 Montering

Innan installationen påbörjas:

Kontrollera efter att produkten packats upp att inga skador uppstått i samband med transporten. Kontakta återförsäljaren eller servicekontoret i sådant fall innan installationen påbörjas.

Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.

Kontrollera att inget medföljande material (till exempel påsar med skruvar, garantihandlingar etc.) lämnats kvar i emballaget, avlägsna eventuellt och spara det.

Kontrollera också att det finns ett elektriskt uttag i närheten av installationsplatsen.

Förberedelse av köksmöbeln för infällning:

• Produkten kan inte installeras ovanför kylanordningar, diskmaskiner, kakelugnar, ugnar, tvättmaskiner och torktumlare.

Utför all utskärningsarbete i köksmöbeln innan spishällen sätts på plats och avlägsna allt sågspån och rester noga.

VIKTIGT: använd ett (S), ett temperaturbeständigt tätningsmedel, upp till 250°C. Före installationen ska bänkytor som ska limmas rengöras noggrant för att få bort alla ämnen som skulle kunna motverka ett bra fäste (t.ex.: avstrykningsmedel, konserveringsmedel, fetter, olja, damm, rester av äldre tätningsbeläggningar osv.); limmet ska fördelas jämnt över hela ramens omkrets; efter limningen ska det låta torka i ungefär 24 timmar.

Fig. 1b

OBSERVERA! Det kan uppstå elektriska risker om skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner.

Obs: för en korrekt installation av produkten rekommenderar vi att belägga rörledningarna med ett självhäftande tätningsmaterial med följande egenskaper:

• elastisk film i mjuk PVC, med akrylbeläggning
• som efterföljer standarden DIN EN 60454
• flamskyddsmedel
• utmärkt åldringsbeständighet
• beständig mot temperaturstegringar - användbar på låga temperaturer

4. Funktion

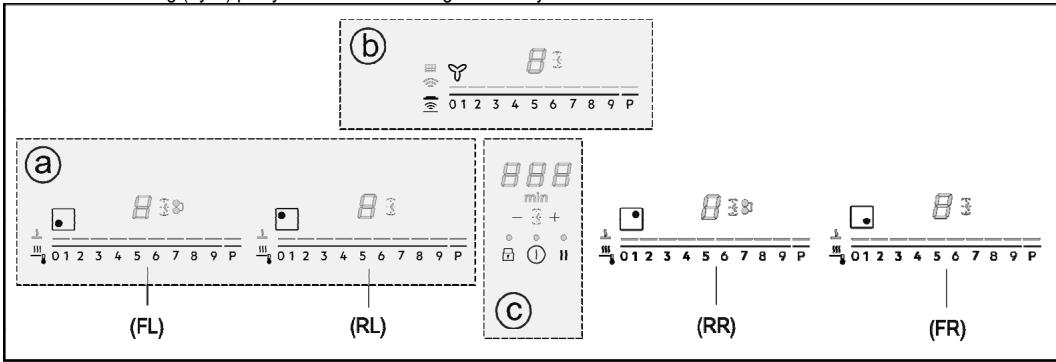

Kontrollpanel

Obs: En lätt vidröring (tryck) på symbolerna är tillräcklig för att välja funktioner.

a

(b) (5)

C

1. PÅ/AV för spishäll/frånluftssug på spishäll 11.

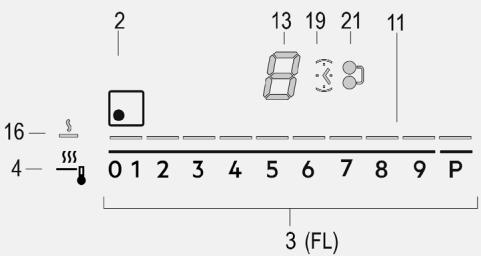

2. Lägesindikator kokzon 12
3. Val av kokzoner 13 Ökning/minskning av effektnivå 14
4. Aktivering av Temperaturhanterare 15
5. Indikator frånluftssug 13.
6. Val av frånluftssug 10. Ökning/Minskning av frånluftshastighet (effekt) 17. 18
7. Aktivering av automatiska funktioner 18. Återställning av filtermättnad 19.
8. Aktivering av timer 20. Ökning/Minskning tid, timer 21.
9. Knapplås 9+10. Barnlås
10. Paus/Recall

Display/LED

Spishällens samtliga funktioner har designats i enlighet med mycket stränga säkerhetsnormer.

Därför:

• Aktiveras inte vissa funktioner, eller inaktiveras automatiskt när kokzonerna saknar kokkärl eller när dessa är felplacerade.
• I andra fall inaktiveras de aktiverade funktionerna automatiskt efter några sekunder; om den valda funktionen kräver ytterligare inställning som uteblivit (t.ex.: "Slå på spishällen" utan "Val av kokzon" och "Arbetstemperatur", eller "Låsfunktion" eller "Timer").

! Observera! I det fall (till exempel) spishällen används under en lång tidsperiod kan avstängningen av kokzonen fördröjas på grund av restvärmen. På displayen visas symbolen som indikerar att avsvalningsfasen pågår. Vänta tills displayen släcks innan du närmar dig kokzonen.

Kokzonernas display

På displayerna för kokzonerna indikeras följande:

Kokzonen ar pâslagen	Ø
Effektività	I...9-P
Indikatorlampä für restvärme	H
Pot Detector (Kastrullsensor)	U
Temperaturkontrollfunktionen ar aktiverad	U
Barnösfungtionen ar aktiverad	L
Pausfungtion	II
Funktion Automatic Heat UP (Automatisch uppvärmning)	R

Hällens funktioner

Safe Activation (Säker aktivering)

Produkten aktiveras endast om det finns kokkärl på kokzonerna: uppvärmningsprocessen aktiveras inte eller avbryts om det inte finns några kastruller eller om de tas bort från hällen.

Pot Detector (Kastrullsensor)

Produkten avläser automatiskt närvaron av kokkärl på spishällen.

Safety Shut Down (Säkerhetsavstängning)

Av säkerhetsskäl har varje kokzon en maximal funktionstid som beror på den inställda effektnivån.

● Residual Heat Indicator (Indikatorlampa för restvärme)

Om en eller flera kokzoner stängs av signaleras närvaron av restvärme med en lampa för motsvarande område på displayen, genom symbolen H.

Funktion

Obs: För att aktivera eventuell funktion ska den önskade zonen först aktiveras.

Påslagning

Tryck på (rör vid) PÅ/AV för spishäll/frånluftssug.

Kontrollampan tänds för att indikera att spishällen/frånluftssugen är klar att användas. Tryck igen för att stänga av.

Obs: Denna funktion är dominerande över samtliga andra funktioner.

- Val av kokzoner

Rör vid (tryck in) området för val (3) som motsvarar önskad kokzon.

9 Effektnivåer

Hällen är försedd med 9 effektnivåer.

Rör vid och glid med fingrarna längs området för val (3): åt höger för att öka effektnivån; åt vänster för att minska effektnivån.

För att uppnå en konstant kokeffekt och undvika självreglering av effekten (effektökning-minskning), använd en värmeinställning högre än 7.

Power Booster (Effektbooster)

Produkten är utrustad med en ytterligare effektnivå (utöver nivån), vilken förblir aktiv i 10 minuter varefter den återgår till den föregående nivån.

Rör vid och glid med fingrarna längs området för val (3)

(utöver nivån) och aktivera Power Booster

Effektboosterns nivå indikeras på displayen för den valda zonen med symbolen "P".

Bridge Zones

Kokzonerna kan tack vare Bridge-funktionen

(parallellkoppling) fungera parallellt i kombination och skapa en enhetlig zon med samma effektnivå. Denna funktion gör det möjligt att laga mat på ett homogent sätt med stora långpannor och kastruller.

Det går att använda funktionen med den främre kokzonen

"Huvudzon" i kombination med den bakre kokzonen "Sekundärzon".

(för att kontrollera för vilka zoner som denna funktion förutses, se avsnittet med illustrationer i denna handbok).

För att aktivera Bridge-funktionen (parallellkoppling):

• Välj samtidigt de två valområdena för kokzonerna som du vill använda.
• Bridge-indikatorn (21) för det "Sekundär"-området tänds. Genom området för val (3) av kokzonen "Master" kommer det att vara möjligt att ställa in nivån (effekten) för driften. För att inaktivera Bridge-funktionen är det tillräckligt att upprepa aktiveringsproceduren.

Kontrollfunktion som gör det möjligt att hålla värmen på en konstant temperatur och på en optimerad effektivitet; idealisk för att hålla färdiglagad mat varm.

Funktionen Temperature Manager aktiveras vid intryckning av aktiveringsområdet (4).

Knapplåset tillåter att blockera kokhällens inställningar, för att undvika ofrivilliga manipuleringar och lämna de redan inställda funktionerna aktiverade.

Aktivering:

Tryck in L9.

• Lysdioden ovanför knappen tänds för att indikera att aktiveringen verkställts.

Upprepa proceduren för att inaktivera.

Child Lock

Barnlåset gör det möjligt att undvika att barn oavsiktligen får åtkomst till kokzonerna och frånluftsområdet, och förhindrar aktiveringen av funktionerna.

Barnåset kan endast aktiveras när produkten är på och kokzonerna (och frånluftsområdet) är avstängda.

Aktivering:

• Ta bort alla eventuella kokkärl från spishällen, tryck in och håll intryckta samtidigt (9) och (11), en ljudsignal anger att funktionen är aktiverad, och sedan visas en "L" på displayerna (13) och (14). Upprepa proceduren för att inaktivera.

- Timer

Timer-funktionen är en nedräkningsanordning som det går att ställa in samtidigt för varje kokzon (och för frånluftsområdet). När den inställda tiden löpt ut stängs kokzonen (eller frånluftsområdet) automatiskt av och användaren informeras om detta med en särskild ljudsignal.

Aktivering/Justering av Timer-funktionen för spishällen

Välj kokzonen (effekt≠0). Tryck in (8) för att nå Timer-funktionen - Justera Timerns tidsperiod:

Tryck in väljaren för att öka tiden för automatisk avstängning.

Tryck in väljaren för att minska tiden för automatisk avstängning.

Upprepa operationen för övriga kokzoner om så önskas.

Obs: Varje kokzon kan ha en annorlunda Timer inställd. På displayen (15) visas den senast valda kokzonens nedräkning i 10 sekunder, därefter kommer nedräkningen med den lägsta tiden att visas.

När timern har avslutat nedräkningen, avges en ljudsignal (i 2 minuter eller upphör vid intryckning av +), medan displayen (15) blinkar, med symbolen "0.00".

Obs: på sidan för displayen för kokzonen, med Timer i funktion, visas symbolen "3" (19).

Avstängning av Timern:

• Välj kokzon
• Ställ in värdet för timern till "D", genom Obs! Funktionen förblir aktiverad även om andra knappar under tiden inte trycks ned.

- Äggtimer

Äggtimerns funktion är en nedräkning som är oberoende av kokzonerna (och frånluftsområdet). Äggtimern aktiveras genom att trycka in + (8)

Obs: för justering av Äggtimern ska du följa samma procedur som för Timer-

När timern har avslutat nedräkningen, avges en ljudsignal (i 2 minuter eller upphör vid intryckning av +), medan displayen (15) blinkar, med symbolen "0.00".

Obs: med Äggtimer i användning, visas symbolen ^L (20)

Paus

Pausfunktionen tillåter att avbryta vilken som helst aktiverad funktion på hällen och föra effektnivån till noll.

Aktivering:

tryck in 10 - sedan visas en " / " på displayerna (13).

För att inaktivera funktionen:

Obs: denna proceduren återställer spishällens tillstånd före pausen

tryck in 10 - inom 10 sekunder låt fingrarna glida åt höger längs

området för val (3), för kokzon 2 (FIG.19);

Obs: om proceduren inte utförs inom denna tid förblir pausfunktionen aktiverad.

Obs: Om du glömmer att stänga av Paus-funktionen inaktiveras den efter 10 minuter, och spishällen stängs av automatiskt.

Recall

Recall-funktionen gör att du kan upprepa alla inställningar som gjorts för hällen, om den stängs av av misstag.

Aktivering:

• Slå på spishällen igen ① inom 6 sekunder från avstängningen, tryck in " " inom de påföljande 6 sekunderna.

Automatic Heat UP (Automatisk uppvärmning)

Funktionen Automatic Heat UP (automatisk uppvärmning) gör att du snabbare når den inställda effekten. Funktionen har fördelen att ge snabbare tillagning, men utan risk att bränna vid livsmedlen, eftersom temperaturen inte överskrider den inställda.

Denna funktion är tillgänglig för effektnivåerna 1 - 8.

Aktivering:

Tryck länge på ordet för val (3), den önskade effekten - sedan visas en "P" på displayen (13).

Power Limitation

Funktionen Power Limitation gör att du kan ställa in produkten och begränsa dess maximala effektförbrukning.

Obs: Inställningen ska ske med avstängd spishäll, utan att

trycka in knappen ①, vid tillfället för anslutningen av spishällen till elnätet eller återanslutning av själva elnätet inom de 2 påföljande minuterna.

För att ställa in effektbegränsningen:

• Tryck in och håll intryckt längre, knapparna en kort ljudsignal avges - glid samtidigt på valområdena FL och RL

0123456789P, från vänster till höger, håll sedan längre intryckt i området motsvarande den sista effektnivån, tills en kort ljudsignal avges

• Displayen Timer (15) visar symbolerna "CF6", för att ange att det är möjligt att utföra inställningen
• Displayen för zon FL visar aktuell inställning**

0 = 7.4 KW 1 = 4.5 KW

** Standardinställningen är ställd till 7,4 KW - för att ändra inställningen av Power Limitation glid på valområdena FL 0123456789P - för att spara det utförda valet, tryck in knapparna

En ljudsignal kommer att avges för att bekräfta utförd inställning och sedan lämnas funktionen.

ANVÄNDNING AV FRÅNLUFTSSUG

Tändning

Tryck på (rör vid) PÅ/AV för spishäll/frånluftssug. Kontrollampan tänds för att indikera att spishällen/frånluftssugen är klar att användas. Tryck igen för att stänga av

Obs: Denna funktion är dominerande över samtliga andra funktioner.

Påslagning av frånluftssug

Vidrör (tryck på) Valfältet (6) för att aktivera frånluftssugen

Rör vid och låt fingrarna glida längs Valfältet (6): åt höger för att öka hastigheten (effekten) för frånluftssugen (0-10); åt vänster för att minska hastigheten (effekten) för frånluftssugen (10-0);

- Timer

Aktivering/justering av timer-funktionen för frånluftssugen

Välj frånluftssugen (hastighet ≠ 0). Tryck in + (8) för att nå timer-funktionen (från vilken hastighet som helst) - justera timerns tidsperiod:

Tryck på väljaren + för att öka tiden till den automatiska avstängningen

Tryck på väljaren - för att minska tiden till den automatiska avstängningen

På displayen (15) visas nedräkningen.

Obs: vid sidan av frånluftssugets display, vid användning av timern, visas symbolen (19)

När timern har avslutat nedräkningen avges en ljudsignal (under 2 minuter, eller upphör om någon av knapparna på hällen trycks in), medan displayen (15) blinkar, med symbolen "0.00".

Avstängning av timern:

• Välj kokzon
• Ställ in värdet för timern på "O", genom — Obs! Funktionen förblir aktiverad även om andra knappar under tiden inte trycks ned.

● Indikator för filtermättnad

Köksfläkten indikerar när det är nödvändigt att utföra filterunderhåll:

Fettfilter: LED-lampan (17) tänds

Luktfilter med aktivt kol: LED-lampan (17) blinkar

● Återställning av filtermättnad

Efter att ha utfört underhåll på filtren (fett och/eller aktivt kol),

tryck en lång stund in knappen (7)

Lysdioden släcks och låter indikatorns räkning starta om.

Aktivering av mättnaden för det aktiva kolfiltrets mot lukter

Denna indikatorlampa är normalt sett avaktiverad.

För att aktivera den, gör så här:

• slå på fläkten genom ①;
• med avstängd fläktmotor och kokzoner, tryck in och håll

tänds och släcks sedan för att indikera inträffad

aktivering.

- Avaktivering av mättnaden för det aktiva kolfiltret mot lukter

upprepa den ovan beskrivna proceduren, för aktiveringen

blinkar, och släcks sedan för att indikera inträffad avaktivering.

- Automatisk funktion (Hob2Hood)

Köksfläkten sätts igång på den lämpligaste hastigheten, och anpassar frånluftskapaciteten till kokzonernas effekt.

När kokhällen stängs av, anpassar fläkten sin sughastighet och minskar den gradvis, för att eliminera kvarstående ånga och lukt.

För att aktivera denna funktion:

Tryck kort på (7), lysdioden " (18) tänds för att ange att fläkten arbetar i detta läge.

Apparaten är avsedd att användas i kombination med ett Window Sensor-KIT (levereras inte från tillverkaren).

När detta fönstersensorkit har installerats (endast vid användning i läget FRÅNLUFT), så slutar frånluften att fungera varje gång fönstret i rummet där kitet appliceras, är stängt.

-Elanslutningen av utrustningen till apparaten ska utföras av kompetent och specialiserad personal.

-Detta KIT ska vara certifierat separat i enlighet med säkerhetsbestämmelserna för komponenten och dess användning med apparaten. Installationen ska göras i överensstämmelse med gällande förordningar för bostadsinstallationer.

OBSERVERA:

-Kabellagningen av detta KIT som ska anslutas till apparaten ska utgöra del av en certifierad krets med mycket låg säkerhetsspänning (SELV).

-Tillverkaren av denna apparat frånsäger sig allt ansvar för eventuella olägenheter, skador, bränder orsakade av fel och/eller problem med funktionsfel och/eller felaktig installation av detta KIT.

4.1 Effekttabell

Effektnivå		Typ av matlagning	Användningsnivå (indikationerna kompletter ergn erfarenheter och matlagningvanor)
Max effekt	Boost	Snabb uppvärmning	Idealisk für att snabbit höja temperaturen på matvaror som skall kokas upp i vatten eller für att snabbit värma västkör
	8-9	Fritering - kokning	Idealisk für att bryna, starta matlagning, friteradjubfrystaprodukter, snabbit koka upp västkör
Hög effekt	7-8	Bryning, stekning, kokning,grillning	Idealisk für att bryna,hàlla livsmedel kraftigt kokande,koka och grille (korta koktider, 5-10 minuter)
	6-7	Bryning - kokning - stuvning-stekning - grillning	Idealisk für att steka,hàlla livsmedel kokande, koka ochgrilla (medellänga koktidera, 10-20 minuter), värma upppokkärl
Medeleffekt	4-5	Kokning - stuvning - stekning-grillning	Idealisk für att stuva, hàlla livsmedel svagt kokande,koka (långa koktider), ihopoknning av pastan medsäsen
	3-4	Kokning - sjudning - redning -ostsmältning/ihopokoking(mantecatura)	Idealisk für langre kok, (ris, tomatsås, stekar, fisk) medvätska (t.ex.svatten, vin, buljong,mjölk), ihopoknning avpastan medsäsen
	2-3	Kokning - sjudning - redning -ostsmältning/ihopokoking(mantecatura)	Idealisk für langkok (minde polymer under en liter: ris,tomatsås, stekar, fisk) med vätska (t.ex. vatten, vin,buljong,mjölk )
Låg effekt	1-2	Smältning - upptining -värmebibehällning -ostsmältning/ihopokoking(mantecatura)	Idealisk für att mjuka upp smör, smälta choklad, tinaupp små mängder livsmedel
	1	Smältning - upptining -värmebibehällning -ostsmältning/ihopokoking(mantecatura)	Idealisk für att hälla minde portioner mat varma direktafter tiltagningen, eller für att hälla uppläggningsfatvarma och koka ihop risotton
OFF	Effekt noll	Uppställningsplats	Spishällen stär på Standby eller är avständg (restvärmekan forekomma vilket indikeras med H-L-O)

4.2 Tillagningstabell

Typ av livsmedel	Maträtter aller typ av matlagning	Effektnivår och tillagningsfaser
		Prima fase	Potenze	Seconda fase	Potenze
Pasta, ris	Färsk pasta	Uppoknning av vatten	Booster-9	Pastan kokar och Vattnet hulls kokande	7-8
	Färsk pasta	Uppoknning av vatten	Booster-9	Pastan kokar och Vattnet hulls kokande	7-8
	Kokt ris	Uppoknning av vatten	Booster-9	Riset kokar och Vattnet hulls kokande	5-6
	Risotto	Stekning (mirepoix) och risrostning	7-8	Tillagning	4-5
Grönsaker, bönor	Kokning	Uppoknning av vatten	Booster-9	Tillagning	6-7
	Fritering	Uppvärmning av olja	9	Fritering	8-9
	Uppstekning	Uppvärmning av kokkärlet	7-8	Tillagning	6-7
	Stuvning	Uppvärmning av kokkärlet	7-8	Tillagning	3-4
	Stekning (mirepoix)	Uppvärmning av kokkärlet	7-8	Bryning av mirepoix	7-8
Kött	Hel stek	Bryning av köttet (om man bryner med smör används effekt 6)	7-8	Tillagning	3-4
	Grillning	Uppvärmning av kokkärlet	7-8	Grillning på báda sider	7-8
	Bryning	Bryning i olja (om man bryner med smör används effekt 6)	7-8	Tillagning	4-5
	Långkok/stuvning	Bryning i olja (om man bryner med smör används effekt 6)	7-8	Tillagning	3-4
Fisk	Grillning	Uppvärmning av kokkärlet	7-8	Tillagning	7-8
	Långkok/stuvning	Bryning i olja (om man bryner med smör används effekt 6)	7-8	Tillagning	3-4
	Fritering	Uppvärmning av stekpannan med olja eller annat fett	8-9	Fritering	7-8
Ägg	Frittata	Uppvärmning av stekpannan med smör eller annat fett	6	Tillagning	6-7
	Omelett	Uppvärmning av stekpannan med smör eller annat fett	6	Tillagning	5-6
	Lättokka/hårdokka	Uppoknning av vatten	Booster-9	Tillagning	5-6
	Pannkakor	Uppvärmning av stekpannan med smör	6	Tillagning	6-7
Säser	Tomatsås	Bryning med olja (om man bryner med smör används effekt 6)	6-7	Tillagning	3-4
	Ragù	Bryning med olja (om man bryner med smör används effekt 6)	6-7	Tillagning	3-4
	Besciamella	Bottenredning (bryning av smör och mjöl)	5-6	Försiktig uppkokning	3-4
Efterrätter, krämer	Vaniljsås	Koka upp mjölken	4-5	Låt sjuda	4-5
	Pudding	Koka upp mjölken	4-5	Låt sjuda	2-3
	Ris alla Malta	Värm mjölken	5-6	Låt sjuda	2-3

5. Underhåll

Underhåll av spishällen:

Observera! Kontrollera innan någon typ av rengörings- eller underhållsingrepp inleds att kokzonerna är avstängda och restvärmeindikatorn är släckt.

5.1 Rengöring

Spishällen ska rengöras efter varje användning.

Viktigt:

Använd inte svampar med slipeffekt eller stålull. Glaset kan med tiden nötas och ta skada.

Använd inte frätande kemiska produkter som till exempel ugnsrengöringsmedel och fläckbortagningsmedel.

Låt spishällen svalna efter varje användningstillfälle och rengör den därefter från matrester och fläckar på grund av överkok.

Socker och sockerhaltiga livsmedel skadar spishällen och ska därför avlägsnas omedelbart.

Salt, socker och sand kan orsaka repor på glasytan.

Använd en mjuk trasa, hushållspapper eller särskilda rengöringsmedel för spishällar (följ tillverkarens instruktioner).

ANVÄND INTE ÅNGRENGÖRARE!!!

Viktigt:

Vid oavsiktliga och rikliga utsläpp av vätska från kokkärlet går det att ingripa genom utloppsventilen, som är belägen på produktens undre del för att kunna eliminera alla rester och utföra en rengöring med maximal hygienisk säkerhet.

Fig.18

För en mer genomgående rengöring går det att ta bort den inre bassängen helt.

Fig.18a - 18b

Underhåll av frånluftssugen

Rengöring

Använd ENDAST en trasa fuktad med ett neutralt rengöringsmedel för rengöring. ANVÄND INTE REDSKAP ELLER INSTRUMENT FÖR RENGÖRING!

Undvik användning av produkter som innehåller frätande medel.

ANVÄND INTE RENGÖRINGSSPRIT!

Fettfilter

Håller kvar fetpartiklarna från matlagningen.

Det ska rengöras en gång i månaden (eller när systemet som anger filtermättnad indikerar att det finns ett behov), med icke aggressiva rengöringsmedel, för hand eller i en diskmaskin på låg temperatur och kort tvättcykel.

Metallfettfiltret kan blekna vid diskning i diskmaskin men dess filteringsegenskaper ändras inte alls.

Fig. 15-16

Aktivt kolfilter - Keramik

(Endast för filtrerande version)

Samlar upp de obehagliga lukterna från matlagningen. Produkten är utrustad med fyra filterbatterier som håller kvar lukterna tack vare aktivt kol. Det aktiva kolet är integrerat i en keramikstruktur, som gör dem lätt och fullständigt åtkomliga för orenheterna och skapar på så sätt en betydande uppsugningsyta. Mättnaden av keramikfiltren med aktivt kol inträffar efter en mer eller mindre långvarig användning, beroende på typen av matlagning och regelbundenhet av rengöring av fettfiltren. Dessa filter kan regenereras termiskt, var 2/3 månad i förvärmd ugn, vid 200°C i 45 minuter. Regenereringen tillåter en maximal varaktighet av filtren på 5 år. Fig. 17 - 17a - 17b - 17c

5.2 Felsökning

FELKOD	BESKRIVNING	MÖJLIGA ORSAKER	FELÄTGÄRD
E2	Kontrollpanelen stängs av på grund av För hög temperatur	De elektroniska componentermas invändiga temperatur är För hög	Vänta tills spishällen svalnat innen den kan anvandasigen
ERR03 + segnale sonoro	En kontinuierlig aktivering (permanent) av knappen, avlåses. Gränssettet stängs av after 10 sekunder.	Vatten, kastruller eller köksredskap, påanismgränssrittet.	Rengör ytan, avlågsna eventuella färemål från hällen.
Für alla andra felsignaler (E ... U ...)	Kontakra det tekniska servicekontoret och ange felkoden

5.3 Servicekontor

Innan ni kontaktar servicekontoret

1. Kontrollera att problemet inte går att lösa med hjälp av indikationerna i "Felsökning". 2. Stäng av och slå på apparaten för att kontrollera om problemet kvarstår.

Kontakta närmaste servicekontor i det fall dessa kontroller inte leder till att felet åtgärdas.
