KÄYTTÖOHJE IDE74243IB - IDE74243IB AEG

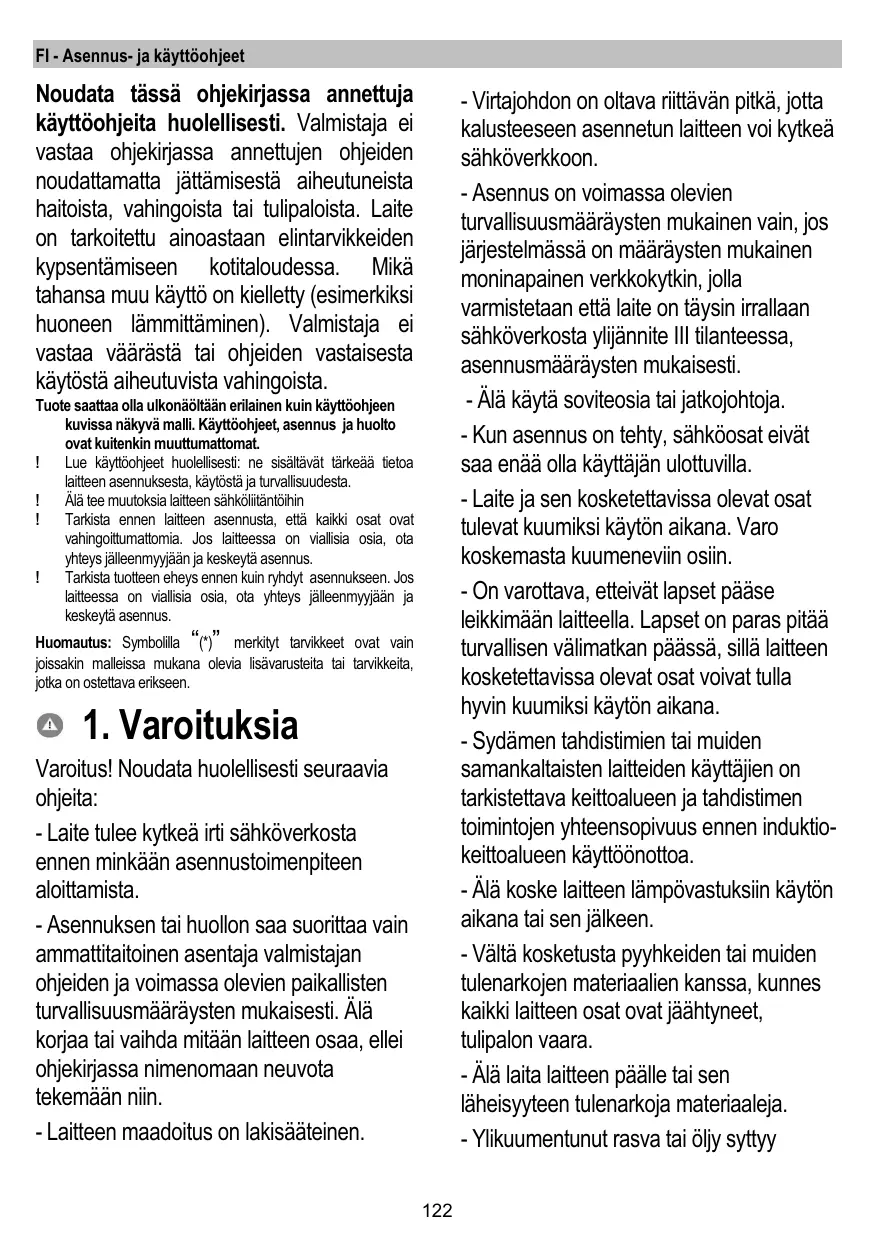

FI - Asennus- ja käyttöohjeet Noudata tässä ohjekirjassa annettuja käyttöohjeita huolellisesti. Valmistaja ei vastaa ohjekirjassa annettujen ohjeiden noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Laite on tarkoitettu ainoastaan elintarvikkeiden kypsentämiseen kotitaloudessa. Mikä tahansa muu käyttö on kielletty (esimerkiksi huoneen lämmittäminen). Valmistaja ei vastaa väärästä tai ohjeiden vastaisesta käytöstä aiheutuvista vahingoista. - Virtajohdon on oltava riittävän pitkä, jotta kalusteeseen asennetun laitteen voi kytkeä sähköverkkoon. - Asennus on voimassa olevien turvallisuusmääräysten mukainen vain, jos järjestelmässä on määräysten mukainen moninapainen verkkokytkin, jolla varmistetaan että laite on täysin irrallaan sähköverkosta ylijännite III tilanteessa, asennusmääräysten mukaisesti. - Älä käytä soviteosia tai jatkojohtoja. - Kun asennus on tehty, sähköosat eivät saa enää olla käyttäjän ulottuvilla. - Laite ja sen kosketettavissa olevat osat tulevat kuumiksi käytön aikana. Varo koskemasta kuumeneviin osiin. - On varottava, etteivät lapset pääse leikkimään laitteella. Lapset on paras pitää turvallisen välimatkan päässä, sillä laitteen kosketettavissa olevat osat voivat tulla hyvin kuumiksi käytön aikana. - Sydämen tahdistimien tai muiden samankaltaisten laitteiden käyttäjien on tarkistettava keittoalueen ja tahdistimen toimintojen yhteensopivuus ennen induktiokeittoalueen käyttöönottoa. - Älä koske laitteen lämpövastuksiin käytön aikana tai sen jälkeen. - Vältä kosketusta pyyhkeiden tai muiden tulenarkojen materiaalien kanssa, kunnes kaikki laitteen osat ovat jäähtyneet, tulipalon vaara. - Älä laita laitteen päälle tai sen läheisyyteen tulenarkoja materiaaleja. - Ylikuumentunut rasva tai öljy syttyy Tuote saattaa olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat. ! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta. ! Älä tee muutoksia laitteen sähköliitäntöihin ! Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus. ! Tarkista tuotteen eheys ennen kuin ryhdyt asennukseen. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus. Huomautus: Symbolilla ³(*)´ merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Varoitus! Noudata huolellisesti seuraavia ohjeita: - Laite tulee kytkeä irti sähköverkosta ennen minkään asennustoimenpiteen aloittamista. - Asennuksen tai huollon saa suorittaa vain ammattitaitoinen asentaja valmistajan ohjeiden ja voimassa olevien paikallisten turvallisuusmääräysten mukaisesti. Älä korjaa tai vaihda mitään laitteen osaa, ellei ohjekirjassa nimenomaan neuvota tekemään niin. - Laitteen maadoitus on lakisääteinen.

helposti palamaan. Valvo kypsymistä, jos ruoka sisältää paljon rasvaa tai öljyä. Jos pinnalla esiintyy halkeama, sammuta laite estääksesi sähköiskujen syntymisen mahdollisuutta. - Laite ei ole tarkoitettu käytettäväksi ulkopuolisen ajastimen tai erillisen kaukoohjauksen kanssa. - Rasvassa tai öljyssä kypsentäminen keittotasolla ilman valvontaa voi olla vaarallista ja se voi aiheuttaa tulipalovaaran. - Älä jätä keittotasoa toimimaan ilman valvontaa. Nopeaa kypsennystä on valvottava koko ajan. - ÄLÄ KOSKAAN yritä sammuttaa tulipaloa vedellä. Kytke sen sijaan laite irti sähköverkosta ja peitä liekit esimerkiksi kannella tai sammutushuovalla. Tulipalovaara: älä jätä esineitä keittotasojen päälle. - Älä käytä höyrypesuria, sähköiskuvaara. - Älä laita keittotasolle metalliesineitä kuten veitsiä, haarukoita, lusikoita ja kansia, koska ne voivat kuumentua. - Ennen kuin laitemalli kytketään sähköverkkoon: tarkista tuotekilvestä (joka sijaitsee laitteen alaosassa), että sähköverkon jännite ja teho soveltuvat laitteeseen sekä varmista liitäntäpistorasian soveltuvuus. Epäselvissä tapauksissa ota yhteyttä pätevään sähköasentajaan. Tärkeää: - Kytke keittotaso pois päältä käytön jälkeen sen omasta kytkimestä. Älä luota puuttuvista kattiloista kertoviin merkkivaloihin. - Vältä nesteiden ylikiehumista, kun keität tai lämmität nesteitä, alenna lämpöä. - Älä jätä keittotasoa päälle käyttämättömänä, älä myöskään jätä tyhjiä keittoastioita kuumalle keittotasolle. - Kun olet lopettanut keittotason käytön, sammuta vastaava alue. - Älä käytä kypsentämiseen alumiinifoliota, äläkä koskaan laske alumiinifolioon pakattuja tuotteita suoraan keittotasolle. Alumiinin sulaminen aiheuttaisi sille korjaamattoman vahingon. - Älä koskaan lämmitä ruokaa sisältävää suljettua peltitölkkiä tai säilykepurkkia: se voi räjähtää! Tämä varoitus koskee kaikkia keittotasomalleja. - Korkea tehon käyttö kuten Booster ± toiminto ei sovellu joidenkin nesteiden kuumentamiseen kuten käristyksessä käytettävään öljyyn. Liiallinen kuumuus voi olla vaarallinen. Näissä tapauksissa on suositeltavaa käyttää pienempää tehoa. - Keittoastiat tulee asettaa keittotasolle ja niiden on oltava tason keskellä. Älä missään tapauksessa aseta muita esineitä kattilan ja keittotason väliin. - Korkeissa lämpötiloissa laite vähentää automaattisesti keittoalueiden tehoa. Ennen huoltotoimenpiteiden aloittamista, kytke laite irti sähköverkosta irrottamalla pistoke tai kytkemällä huoneiston pääkatkaisin pois päältä. Kaikkien asennukseen ja huoltoon liittyvien toimenpiteiden aikana suojaa kädet työkäsineillä. Laitteen käyttö on sallittu vähintään 8vuotiaille lapsille ja sellaisille henkilöille,

paikallisten pätevien viranomaisten antamia määräyksiä. Imettyä ilmaa ei saa ohjata kanavaan, jota käytetään kaasua tai muita polttoaineita käyttävien laitteiden savujen poistoon. Älä koskaan käytä liesituuletinta jos ritilää ei ole asennettu oikein! Käytä pelkkiä tuotteen mukana tulevia kiinnitysruuveja, tai jos ne eivät kuulu toimitukseen, hanki kooltaan oikeat ruuvit. Käytä pituudeltaan oikean kokoisia ruuveja, jotka on osoitettu asennusohjeessa. Kun liesituuletinta ja muuta kuin sähköenergiaan käyttäviä laitteita käytetään samanaikaisesti, huoneessa syntyvä negatiivinen paine ei saa ylittää 4 Pa:ta (4 × 10-5 bar). On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville. joiden fyysinen, aisteihin liittyvä tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytöstä sillä ehdolla, että heitä valvotaan ja opastetaan laitteen turvalliseen käyttöön liittyen ja että he tuntevat sen käyttöön liittyvät vaarat. Lapsia on valvottava sen varmistamiseksi, etteivät he leiki laitteella. Lapset eivät saa suorittaa puhdistusta ja huoltoa ilman valvontaa. Kun liesituuletinta käytetään samanaikaisesti muiden kaasua tai muita polttoaineita käyttävien laitteiden kanssa, huoneessa on oltava riittävä tuuletus. Liesituuletin tulee puhdistaa usein sekä sisä- että ulkopuolelta (VÄHINTÄÄN KERRAN VUODESSA), noudattamalla joka tapauksessa käyttöohjeessa nimenomaisesti annettuja aikoja. Liesituulettimen puhdistukseen ja vaihtoon sekä suodattimien puhdistukseen kuuluvien määräysten noudattamatta jättäminen aiheuttaa tulipalovaaran. On ehdottomasti kiellettyä liekittää ruokia. Avotulen käyttö vahingollista suodattimille ja voi aiheuttaa tulipaloja. Näin ollen sen käyttöä on vältettävä joka tapauksessa. Paistaminen on suoritettava yksinomaan valvonnan alla, jotta voidaan välttää ylikuumentuneen öljyn syttymistä palamaan. VAROITUS: Kun keittotaso toimii, liesituulettimen osat voivat tulla kuumiksi. Varoitus! Älä kytke laitetta sähköverkkoon ennen kuin asennus on suoritettu loppuun. Mitä sovellettaviin teknisiin turvallisuusmääräyksiin tulee, noudata Tämä laite on merkitty EU:n Waste Electrical and Electronic Equipment (WEEE) -direktiivin 2012/19/EY mukaisesti. Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle haitallisten seurausten ehkäisemiseen hävittäessään laitteen asianmukaisella tavalla. Laitteessa tai sen mukana tulevissa asiakirjoissa oleva osoittaa, että kyseinen laite ei kuulu talousjätteisiin, merkki vaan se on varta vasten toimitettava sähkö- ja elektroniikkalaiteromun keräyspisteeseen kierrätystä varten. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa koskevia säädöksiä. Halutessasi lisätietoja laitteen keräyksestä, käsittelystä ja kierrätyksestä ota yhteys paikkakuntasi jätehuoltoon, talousjätteiden keräyspisteeseen tai liikkeeseen josta laite on hankittu. Laite on suunniteltu, testattu ja valmistettu noudattamalla seuraavia standardeja:

oikeaan käyttöön ympäristövaikutuksen vähentämiseksi: Kun aloitat ruokien kypsennyksen, käynnistä liesituuletin miniminopeudelle ja jätä se päälle myös muutama minuutti kypsennyksen jälkeen. Lisää nopeutta vain kun paikalla on suuri määrä savua ja höyryä, käyttämällä booster-toimintoa vain ääritapauksissa. Hajujen vähennysjärjestelmän tehokkuuden säilyttämiseksi, vaihda tarvittaessa hiilisuodatin/suodattimet. Säilyttääksesi rasvasuodatinta tehokkaana, puhdista se tarpeen vaatiessa. Tehokkuuden ja melutason vähentämiseksi, käytä tässä ohjekirjassa osoitettua kanavoinnille tarkoitettua maksimaalista halkaisijaa. keittoajan lyhentämiseksi. - Käyttää painekattilaa, se alentaa energian kulutusta ja lyhentää kypsennysaikaa - Asettaa keittoastia tasoon merkityn keittoalueen keskelle. Imurin käyttöImujärjestelmää voidaan käyttää imevänä mallina, joka poistaa imetyn ilman ulos tai suodattavana ilmankiertojärjestelmänä. Imurimalli Kuva 7 Höyryt poistetaan ulos putkistosarjan kautta (hankittava erikseen), joka kiinnitetään varustuksiin kuuluvaa liitoslaippaan. Poistoputken halkaisijan tulee olla kooltaan vähintään liitäntäputken liitosrenkaan halkaisijan kokoinen: - jos kyseessä on suorakulmainen ulostulo 222 x 89 mm - jos kyseessä on pyöreä ulostulo Ø 150 mm (*) Lisätietoja varten, ks. imurimallin lisävarusteita koskeva sivu tämän ohjekirjan kuvitetussa osassa. Kuva 7c Liitä tuote putkiin ja seinässä oleviin poistoaukkoihin, joiden halkaisija vastaa ilman ulostuloa (liitoslaippa). Jos käytetään halkaisijaltaan pienempiä putkia ja seinässä olevia poistoaukkoja, imukyky heikkenee ja melu lisääntyy huomattavasti. Näin ollen kaikki siihen liittyvä vastuu hylätään. ! Käytä mahdollisimman lyhyttä putkea. ! Käytä putkea jossa on mahdollisimman vähän käänteitä (käänteen maksimi kulma: 90°). ! Vältä äkillisiä muutoksia putken halkaisijassa.

Keittotason käyttö Induktioperiaate perustuu fyysiseen magneettivuon tiheysilmiöön. Pääasiallisesti tämä ilmiö mahdollistaa lämmittävän energian suoran siirtymisen generaattorista keittoastiaan. Edut: Sähköliesiin verrattuna induktiotaso on: - Turvallisempi: lasipinnan lämpötila on alhaisempi. - Nopeampi: ruokien lämmitysajat ovat lyhyemmät. - Tarkempi: taso reagoi välittömästi annettuihin ohjauksiin - Tehokkaampi: 90% saadusta energiasta muuttuu lämmöksi. Lisäksi kun kattila on poistettu tasolta, lämmön siirto keskeytyy välittömästi estäen turhaa lämmönhukkaa.

Käytä vain kattiloita, joissa on merkki Tärkeää: Keittotason vahingoittumisen estämiseksi, älä käytä: - keittoastioita, joiden pohja on epätasainen. - metallisia keittoastioita, joiden pohja on emaloitu. - keittoastioita, joiden pohja on naarmuuntunut, näin keittotason pinta ei naarmuunnu. - älä koskaan laita kuumia kattiloita tai pannuja keittotason käyttöpaneelin päälle. Suodattava malli Kuva 8 Imetty ilma suodatetaan tarkoituksenmukaisia rasvasuodattimia ja hajusuodattimia käyttämällä ennen kuin ne ohjataan takaisin huoneeseen. Tuote toimitetaan kaikilla tarvittavilla varusteilla vakioasennusta varten ilman ulostulo edessä kalusteen jalkalistassa. Pakkaus sisältää lisäksi neljä äärimmäisen tehokasta keraamista suodatinryhmää aktiivihiilillä. Keraamiset suodattimet ovat regeneroituvia modulaarisia hiilisuodattimia (tutustu tämän ohjekirjan osaan Huolto Aktiivihiilisuodattimet). Kemiallisten ja fyysisten ominaisuuksien ansiosta hajut absorboidaan tehokkaasti ja korkea mekaaninen kestävyys saadaan. Lisätietoja varten, ks. suodattavan mallin lisävarusteita koskeva sivu (tämän ohjekirjan kuvitetussa osassa). Kuvat 13b

2.1.1 Entisten kattiloiden tarkistaminen

Induktioperiaate käyttää hyväksi magnetismia lämmöntuottamiseen. Siksi keittoastioiden valmistusmateriaalien tulee sisältää rautaa. Pienellä magneetilla voit helposti tarkistaa onko keittoastiasi magnetoituva. Kattilat eivät ole sopivia, ellei magneetti havaitse niitä.

2.1.2 Keittoastian pohjan suositeltavat läpimitat

TÄRKEÄÄ : Keittoalueet eivät kytkeydy toimintaan, jos kattilat eivät ole oikean kokoisia Tarkista keittoalueeseen sopivan kattilan minimi läpimitta tämän ohjekirjan kuvista.

Parhaan tuloksen saavuttamiseksi on suositeltavaa: - Käyttää kattiloita ja pannuja, joiden pohjan läpimitta on sama kuin keittoalueen läpimitta. - Käyttää vain tasapohjaisia kattiloita ja pannuja. - Peittää kattila kannella kypsennyksen ajaksi, jos mahdollista - Keittää kasvikset, perunat yms. pienessä vesimäärässä

osaan Toiminta. Sähkö- ja mekaanisen asennuksen saa tehdä ainoastaan asiantunteva henkilö. Keittotaso on valmistettu asennettavaksi työtasoon, paksuus 2-6 cm jos kyseessä on TOP-asennus; 2,5-6 cm jos kyseessä on FLUSH-asennus. Keittotason ja seinän välinen vähimmäisetäisyys on 5 cm edestä, vähintään 4 cm sivuilta ja vähintään 50 cm päällä olevista hyllyistä. HUOM. = Osoitetut etäisyydet ovat suuntaa-antavia: tilojen suunnittelussa on noudatettava keittiökalusteiden valmistajan antamia ohjeita.

Ennen asennuksen aloittamista:

Kun laite on purettu pakkauksesta tarkista, että se ei ole vahingoittunut kuljetuksen aikana. Mikäli havaitset ongelmia, ota yhteys jälleenmyyjään tai huoltopalveluun ennen asennuksen aloittamista.

Tarkista ennen asennuksen aloittamista, että ostamasi tuote sopii sille varattuun tilaan.

Tarkista, että pakkauksen sisään ei ole (kuljetuksesta johtuen) jäänyt pakkausmateriaaleja (kuten ruuveja sisältäviä kirjekuoria tai takuupapereita). Poista ne ja säilytä tarvittaessa.

Kuva 3 - Kytke laite irti sähköverkosta - Laitteen asennuksen saa suorittaa ainoastaan ammattitaitoinen sähköasentaja, joka tuntee voimassa olevat asennusta ja turvallisuutta koskevat määräykset. - Valmistaja ei vastaa minkäänlaisista ihmisille, eläimille tai omaisuudelle aiheutuneista vahingoista, jos vahinko on syntynyt näiden määräysten noudattamisen laiminlyönnin vuoksi. - Virtajohdon on oltava riittävän pitkä, jotta keittotaso voidaan poistaa työtasolta - Varmista, että laitteen pohjassa olevaan arvokilpeen merkitty jännite vastaa asuntosi jännitettä. - Älä käytä jatkojohtoja. - Laitteen maadoitus on lakisääteinen - Maadoitusjohdon on oltava 2 cm muita johtoja pidempi - Mikäli kodinkoneen mukana ei ole toimitettu kaapelia, käytä kaapelia, jonka poikkileikkaus on vähintään 2,5 mm2 tehoille 7200 Watt. Tämän ylittäville tehoille vähintään 4 mm2). - Kaapelin lämpötila ei saa ylittää missään kohdassa 50°C ympäristön lämpötilaa. - Laite on tarkoitettu kytkettäväksi pysyvästi sähköverkkoon. Tämän vuoksi suorita kytkentä kiinteään verkkoon sääntömääräisen yleiskatkaisimen kautta, joka takaa täydellisen irtikytkennän ylijänniteluokassa III ja varmista, että se on helppopääsyisessä paikassa asennuksen jälkeen. Huomautus: kodinkoneen kytkemiseksi valinnaisella yksivaiheliitännällä irrota paikalla oleva kaapeli ja vaihda se toisentyyppiseen kaapeliin (ei kuulu toimitukseen), jossa on seuraavat ominaisuudet: yksivaiheliitäntä : kaapeli H05V2V2-F 3G4 Kuvat 3a Varoitus! Tarkista aina, että verkkojohto on asennettu oikealla tavalla ennen kuin yhdistät laitteen sähköverkkoon ja tarkista että se toimii oikein. Varoitus! Yhdyskaapelin voi vaihtaa ainoastaan valtuutettu asentaja tai henkilö, jolla on vastaava koulutus. Huomautus : tuote on varustettu Power Limitator -toiminnolla, jonka avulla kw:n maksimaalinen absorbointiraja voidaan asettaa Asetus on tehtävä kun tuote kytketään sähköverkkoon tai pois sähköverkosta (2 seuraavan minuutin sisällä). Power Limitationin asetussarjaa varten, tutustu tämän ohjekirjan Tarkista myös, että asennusalueen lähettyvillä on pistorasia Kalusteen valmistelu asennusta varten: - Tuotetta ei voi asentaa jäähdytyslaitteiden, astianpesukoneiden, uunien, pesukoneiden ja kuivausrumpujen päälle. - Sahaa kalusteeseen aukot ennen keittotason sijoittamista siihen ja poista huolellisesti kaikki lastut tai sahanpurut. TÄRKEÄÄ: käytä yhdestä liima-aineesta valmistettua tiivisteainetta (S), joka kestää jopa 250° lämpötilaa; ennen asennusta, kaikki liimattavat pinnat on puhdistettava huolella poistamalla kaikki aineet, jotka voivat vaarantaa niiden kiinnittymistä (esim.: irrotusaineet, säilytysaineet, rasvat, öljyt, vanhojen tarrojen jäämät, jne.); liima-aine on levitettävä tasaisesti kehikon ympärille; kun se on liimattu, anna liima-aineen kuivua noin 24 tuntia. Kuva 1b VAROITUS! Jos ruuveja ja kiinnitystarvikkeita ei ole asennettu ohjeiden mukaisesti, on olemassa sähköiskun vaara. Huomautus: tuotteen oikeaa asennusta varten on suositeltavaa laittaa putkistoihin teipit, joiden ominaisuudet vastaavat seuraavaa: - joustavaa ja pehmeää PVC:tä, akryylipohjaisella liimalla - standardin DIN EN 60454 mukainen - paloa estävää ainetta - ihanteellinen vanhenemisenkestävyys - kestää lämpötilan vaihteluita - käytettävä alhaisissa lämpötiloissa

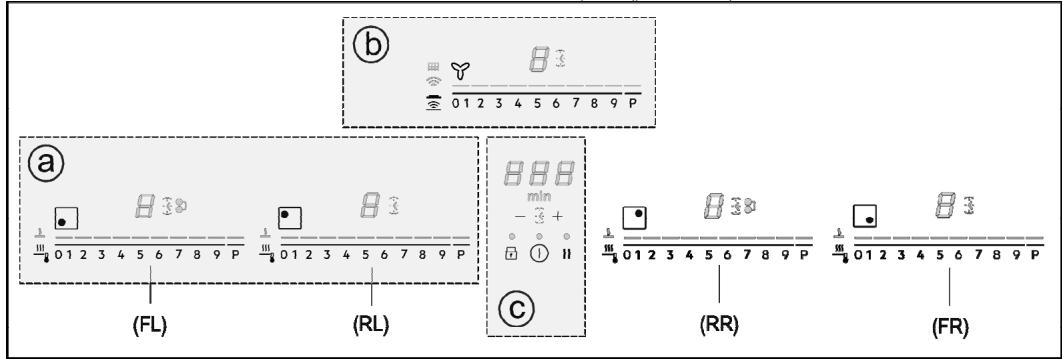

Ohjauspaneeli Huomautus: Keittoalueen valintaan riittää sitä vastaavan kuvakkeen hipaisu (painaminen). Näppäimet Keittotason/imurin näppäin ON/OFF Keittoalueen asennon osoitin Keittoalueiden valinta Power Level -lisäys/vähennys

Imunopeuden (tehon) lisäys/vähennys

7. Automaattisten toimintojen kytkeminen päälle

Suodattimien kyllästymisen nollaus

8. Ajastimen kytkeminen päälle

Ajastinajan lisäys/vähennys

Näyttö / LED Power Level (tehotaso) -näyttö Imunopeuden (tehon) näyttö Keittoalueen näyttö Imurin näyttö Ajastimen näyttö Temperature Manager (lämpötilanhallinta) toiminnonosoitin Suodattimien aputoimintojen osoitin Automaattisen imutoiminnan osoitin Käynnissä olevan ajastimen osoitin Käynnissä olevan Egg Timer -ajastimen osoitin Käynnissä olevan Bridge-toiminnon osoitin

Hyvä tietää ennen käytön aloittamista: Kaikki keittotason toiminnot on suunniteltu tiukimpien turvallisuusmääräysten mukaisesti. Tästä johtuen:

• Tietyt toiminnot eivät käynnisty, tai ne menevät automaattisesti pois päältä, jos liedellä ei ole kattiloita tai jos kattilat eivät ole kunnolla paikoillaan.
• Muussa tapauksessa käynnistetyt toiminnot menevät automaattisesti pois päältä muutama sekunti sen jälkeen kun valittu toiminto olisi säädettävä uudestaan (esimerkiksi: "Keittotason kytkeminen toimintaan" jos ei ole valittu "Valitse keittoalue" ja "Käyttölämpötila" tai "Locktoiminto" tai "Timer"). Keittotason ominaisuudet Safe Activation (turvallinen aktivointi) Tuote kytkeytyy päälle vain jos keittotasolla on kattiloita: lämmitysmenetelmä ei käynnisty tai se keskeytyy jos kattiloita ei ole paikalla tai ne poistetaan. Pot Detector (kattilan tunnistus) Tuote havaitsee kattilat automaattisesti keittoalueilla. Safety Shut Down (turvallinen sammutus) Turvallisuussyistä jokaisella keittoalueella on maksimaalinen toiminta-aika, joka riippuu asetetusta tehotasosta. Residual Heat Indicator (jäljellä olevan lämmön ilmaisin) Kun yksi tai useampi keittoalue sammutetaan, jäljelle jäävästä lämpötilasta ilmoitetaan vastaavalla keittotasolla symbolin " " avulla. Toiminta Huomio: Minkä tahansa toiminnon aktivoimiseksi kytke ensiksi päälle haluamasi alue. Varoitus! (Esimerkiksi) pitkäaikaisen käytön jälkeen keittoalueen merkkivalo ei sammu heti, koska alue ei ole vielä jäähtynyt; keittoalueiden näytöllä näkyy merkki " ", joka ilmoittaa tästä vaiheesta. Odota, että näyttö sammuu ennen kuin kosket keittoalueeseen. Keittoalueen näyttö keittoalueiden näytöillä näkyy seuraavat tiedot: Käynnistys Paina (hipaise) keittotason/imurin ON/OFF-näppäintä Merkkivalo syttyy merkiksi siitä, että keittotaso/imuri on toimintavalmis Paina uudelleen sammuttamiseksi Huomio: Tämä toiminto on ensisijainen. Keittoalue toiminnassa Power Level (tehotaso)

Keittoalueiden valinta Hipaise (paina) Valinta-aluetta (3), joka vastaa haluamaasi keittoaluetta.

Residual Heat Indicator (jäljellä olevan lämmön ilmaisin) 9 Power Level Keittotasoon kuuluu 9 tehotasoa Hipaise ja selaa sormilla Valinta-aluetta (3): oikealle tehotason lisäämiseksi; vasemmalle tehotason vähentämiseksi. Tasaisen kypsennystehon aikaansaamiseksi ja autonomisen tehonsäädön välttämiseksi (tehon lisäys-vähennys) käytä lämpöasetusta, joka on korkeampi kuin 7 Pot Detector (kattilan tunnistus) Temperature Manager (lämpötilanhallinta) -toiminto päällä Power Booster (tehon lisäys) Tuote on varustettu ylimääräisellä tehotasolla (tason ), lisäksi), joka jää päälle 10 minuutiksi, minkä jälkeen lämpötila palaa aiemmin käytössä olleelle tehotasolle. Hipaise ja selaa sormilla Valinta-aluetta (3) (tason lisäksi) ja ota Power Booster (tehon lisäys) käyttöön Power Booster -tehotaso näkyy valitun alueen näytöllä symbolilla " " Child Lock (lapsilukko) -toiminto päällä Taukotoiminto Bridge Zones Keittoalueet kykenevät toimimaan yhdistetyllä tavalla Bridgetoiminnon ansiosta saaden aikaan yhtenäisen ja samalla teholla toimivan alueen. Kyseisen toiminnon ansiosta kypsennys on tasainen, kun käytetään suurikokoisia vuokia ja kattiloita. Automatic Heat UP (automaattinen lämmitys) toiminto

• Timerin kestoajan säätö: On mahdollista käyttää yhdessä edessä olevaa keittoaluetta "Master" ja vastaavaa takana olevaa "Toissijaista" aluetta (katso tämän ohjekirjan kuvaosiosta, mitkä alueet on varustettu tällä toiminnolla). Bridge-toiminnon aktivoimiseksi: - valitse samanaikaisesti kaksi niiden keittoalueiden valinta-aluetta, joita halutaan käyttää - Bridge-osoitin (21), joka liittyy "Toissijaiseen" keitto- paina valitsinta lisätäksesi automaattisen sammutuksen aikaa vähentääksesi automaattisen paina valitsinta sammutuksen aikaa Halutessasi voit toistaa toiminnon muilla keittoalueilla. Huomio: Jokaiselle keittoalueelle voi olla asetettuna erilainen Timer; näytölle (15) ilmestyy 10 sekunnin ajaksi viimeksi valitun tason lähtölaskenta, minkä jälkeen lähtölaskenta näytetään pienemmällä ajalla. Kun timer on päättänyt lähtölaskennan, kuuluu äänimerkki (2 minuutin ajaksi: se voidaan keskeyttää painamalla näyttö (15) vilkkuu ja näkyy symboli “ . Huomio: kun ajastin on käytössä, keittoalueen näytön sivuun

alueeseen, syttyy " - Valinta-alueesta (3), joka on keittoalueella "Master", on mahdollista asettaa käytön taso (teho) - Bridge-toiminnon pois päältä ottamiseksi riittää, että toistaa aktivointitoiminnon Temperature Manager Temperature Manager on ohjaustoiminto, jonka avulla lämpötila voidaan säilyttää vakaana optimoidulla tehotasolla; toiminto on ihanteellinen valmiiden ruokien säilyttämiseksi lämpiminä. Temperature Manager -toimintoaktivoituu, kun aktivointialuetta painetaan (4) Temperature Manager -toiminnassa olevan alueen näyttöön ilmestyy symboli " " ilmestyy symboli " " (19) Ajastimen sammutus:

• aseta ajastimen arvoksi " " seuraavalla: Huomio: toiminto jää päälle jos sillä välin ei paineta muita näppäimiä. Egg Timer Egg Timer -toiminto on keittoalueista (ja imualueesta) riippumaton lähtölaskenta. Egg Timer aktivoidaan painamalla (8) . Huomio: Egg Timer -toiminto säädetään samalla tavalla kuin Timer. Kun timer on päättänyt lähtölaskennan, kuuluu äänimerkki (2 minuutin ajaksi: se voidaan keskeyttää painamalla näyttö (15) vilkkuu ja näkyy symboli “ . Key Lock (näppäinten lukitus) Key Lock (näppäinten lukitus) -toiminnon avulla on mahdollista lukita keittotason asetukset. Näin asetuksia ei voi peukaloida vahingossa, ja aikaisemmin asetetut asetukset pysyvät voimassa. Toiminnon kytkeminen päälle: (9)
• näppäimen päällä oleva LED-valo syttyy osoittaen sen aktivoitumista Toista toimenpide kytkeäksesi toiminnon pois päältä. Huomio: kun Egg Timer on käytössä ilmestyy symboli " (20)

Tauko Taukotoiminnon avulla voidaan keskeyttää mikä tahansa päällä oleva toiminto keittotasolla, asettamalla kypsennysteho nollaan. Toiminnon kytkeminen päälle: Child Lock Child Lock (lapsilukko) -toiminto estää toimintojen käytön, ja sen ansiosta lapset eivät pääse käynnistämään keitto- ja imualueita vahingossa. Child Lock -toiminto voidaan käynnistää vain kun tuote on päällä, mutta keittoalueet (ja imualue) sammutettuina. Toiminnon kytkeminen päälle:

• poista keittotasolle mahdollisesti unohtuneet keittoastiat

• näkyviin tulee " " näytössä (13). Kytkeäksesi toiminnon pois päältä: Huomio : tämä toimenpide palauttaa tason tilanteen ennen taukoa

• paina ja pidä samanaikaisesti painettuina kuvakkeita (10). Nyt äänimerkki osoittaa, että toiminto on (9) ja päällä, ja näkyviin tulee " " näytöissä (13) ja (14). Toista toimenpide kytkeäksesi toiminnon pois päältä. (10)
• 10 sekunnin sisällä liu'uta sormia oikealla valinta-alueella (3), joka liittyy keittoalueeseen 2 (KUVA 19); Huomio: jos toimenpidettä ei suoriteta tämän ajan sisällä, taukotoiminto jää päälle. Timer Timer-toiminto on lähtölaskenta, joka on mahdollista asettaa myös samanaikaisesti jokaiselle keittoalueelle (ja imualueelle). Asetetun ajan päättyessä keittoalue (tai imualue) sammuu automaattisesti ja käyttäjälle ilmoitetaan siitä äänimerkillä. Timer-toiminnon kytkeminen päälle/säätö keittotasolle
• Valitse keittoalue (tehoz0) (8) siirtyäksesi Timer-toimintoon
• Paina Huomio: jos 10 minuutin kuluttua Taukotoimintoa ei oteta pois päältä, taso sammuu automaattisesti.

Recall Recall-toiminnon avulla voidaan palauttaa ennalleen kaikki tasolle asetetut asetukset, jos kyseessä on äkillinen sammuminen. Toiminnon kytkeminen päälle:

• käynnistä taso uudelleen sammutuksesta
• paina " Imurin käynnistys: Hipaise (paina) valintakytkintä (6) kytkeäksesi imurin päälle Imunopeus (teho): Hipaise ja liu'uta sormea valintakytkimellä (6): oikealle lisätäksesi imunopeutta (tehoa), (0-10) vasemmalle vähentääksesi imunopeutta (tehoa) (10-0) 6 sekunnin sisällä sen " seuraavien 6 sekunnin sisällä Timer Timer-toiminnon aktivointi/säätö imurille
• Valitse imuri (nopeus z0). (8) Timer-toimintoon pääsemiseksi (kaikista
• Timerin kestoajan säätö: Automatic Heat UP (Automaattinen lämmityksen lisäys) Automatic Heat UP -toiminnon avulla asetettu teho saadaan nopeammin oikealle tasolle; tämän toiminnon avulla kypsennyksestä saadaan nopeampi, ruokia kuitenkaan polttamatta, sillä lämpötila ei ylitä asetettua tasoa. Tämä toiminto on käytettävissä tehotasoille 1 - 8. Toiminnon kytkeminen päälle:
• pidä pitkään painettunaValinta-aluetta (3): haluamasi teho
• näkyviin tulee " " näytössä (13). paina valintakytkintä , lisätäksesi automaattista sammutusaikaa , vähentääksesi automaattista paina valintakytkintä sammutusaikaa näytöllä (15) visualisoidaan lähtölaskenta, Huomautus: imurin näytön viereen, kun Timer on käytössä, Power Limitation Power Limitation (tehon vähennys) -toiminnolla voidaan asettaa tuotteen toiminta siten, että maksimitehonotto on alhaisempi. Huomio: asetus on tehtävä tason ollessa pois päältä, ilman, ilmestyy merkki (19) Kun timer on lopettanut lähtölaskennan, äänimerkki soi (2 minuuttia tai loppuu painamalla mitä tahansa tason näppäintä) " kanssa. , kun taas näyttö (15) vilkkuu yhdessä merkin “ Timerin sammuttaminen:
• aseta ajastimen arvo kohtaan " " , kautta Huomautus: toiminto jää päälle jos sillä välin ei paineta muita näppäimiä. painetaan, kun keittotaso liitetään että näppäintä sähköverkkoon tai kun sähköverkko liitetään uudelleen 2 minuutin kuluessa. Power Limitation asettamiseksi: - paina ja pidä pitkään painettuina näppäimiä kunnes kuuluu lyhyt äänimerkki - liu´uta samanaikaisesti valinta-alueita FL ja RL vasemmalta oikealle. Pidä sitten pitkään painettuna aluetta, joka vastaa viimeistä tehotasoa, kunnes kuuluu lyhyt äänimerkki. - Timer-näytössä (15) näkyvät symbolit "CF6", mikä osoittaa, että asetus voidaan suorittaa - FL-alueen näytössä on tämänhetkinen asetus** 0 = 7,4 KW 1 = 4,5 KW ** asetus on oletusarvoisesti 7,4 KW - Power Limitation -asetuksen muuttamiseksi selaa valintaalueita FL - jos haluat tallentaa tekemäsi valinnan, pidä näppäimiä Suodattimien kyllästymisen osoitin Liesituuletin osoittaa kun suodattimet vaativat huoltoa: Rasvasuodatin LED “ ”(17) syttyy palamaan Aktiivihiileen perustuva hajusuodatin LED “ vilkkuu ”(17) Suodattimien kyllästymisen nollaus Kun suodattimen huolto on suoritettu (rasva- ja/tai aktiivihiili), paina pitkään näppäintä (7) ; LED “ ” sammuu aloittamalla uudelleen osoittimen laskennan.

painettuina 1 sekunnin ajan; äänimerkki ilmoittaa asetuksen tapahtuneen, ja toiminnosta poistutaan. Aktiivihiileen perustuvan hajusuodattimen kyllästymisen osoittimen kytkeminen päälle Tämä osoitin on yleensä pois päältä. Sen kytkemiseksi päälle, toimi seuraavalla tavalla:

- laita imutaso päälle painamalla - imumoottori ja keittoalueet sammutettuna, paina ja pidä Paina (hipaise) keittotason/imurin ON/OFF -näppäintä Merkkivalo syttyy merkiksi siitä, että keittotaso/imuri on toimintavalmis Paina uudelleen sammuttamiseksi Huomautus: Tämä toiminto on ensisijainen. painettuna

(7); ” syttyy ja sammuu osoittaen päälle kytkeytymistä. Aktiivihiileen perustuvan hajusuodattimen kyllästymisen osoittimen kytkeminen pois päältä toista em. päällekytkentään kuuluva toimenpide

” vilkkuu ja sammuu osoittaen päälle kytkeytymistä. Automaattinen toiminto (Hob2Hood) Liesituuletin käynnistyy sopivimpaan nopeuteen, mukauttamalla imukykyään maksimaaliseen keittoalueiden tehoon. Kun keittotaso sammutetaan, liesituuletin mukauttaa imunopeuttaan vähentämällä sitä asteittain niin, että höyryt ja jäljelle jäävät hajut poistetaan. Tämän toiminnon aktivoimiseksi: (7) , LED “ ” (18) syttyy Paina lyhyesti näyttämään, että liesituuletin toimii tällä toimintotavalla. Laitteessa on asennusvalmius Window-anturisarjan kanssa käyttöä varten (valmistaja ei toimita sarjaa). Kun asennetaan Window-anturisarja (vain IMU-tilassa käytön tapauksessa), ilman imu lakkaa aina toimimasta, kun huoneessa oleva ikkuna, johon sarja on kiinnitetty, on kiinni. -Vain pätevä ja erikoistunut tekninen henkilökunta saa liittää sarjan sähköisesti laitteeseen. -Sarja on tyyppihyväksyttävä erikseen komponenttiin ja tämän laitteen kanssa käyttöön liittyvien turvallisuusmääräysten mukaisesti. Asennuksen on vastattava voimassa olevia kotitalousjärjestelmiä koskevia määräyksiä. VAROITUS: -laitteeseen liitettävän sarjan johdotuksen on kuuluttava piiriin, jolla on pienoisjännitesertifikaatti (SELV). -tämän laitteen valmistaja ei ole vastuussa mistään häiriöistä, vahingoista ja tulipaloista, joihin ovat syynä sarjan virheellinen asennus ja/tai toimintahäiriöt ja/tai viat.

Keittotapa Tason käyttö (viitteellinen-kokemus ja ruoanlaittotottumus vaikuttavat käyttöön) Boost Nopea kuumentaminen Ihanteellinen ruoan lämpötilan nopeaa nostamista varten, veden saamiseksi kiehumispisteeseen tai nesteiden nopeaa kuumentamista varten 8-9 Paistaminen- keittäminen Ihanteellinen ruskistamiseen, kypsennyksen aloittamiseen, pakasteiden paistamiseen, nopeaan keittämiseen 7-8 Ruskistaminen - kuullottaminen – keittäminen - grillaaminen Ihanteellinen ruskistamiseen, kiehunnan ylläpitoon, kypsentämiseen ja grillaamiseen (lyhyen aikaa, 5-10 minuuttia) 6-7 Ruskistaminen – kypsentäminen– hauduttaminen – kuullottaminen – grillaaminen Ihanteellinen kuullottamiseen, kevyen kiehunnan ylläpitoon, kypsentämiseen ja grillaamiseen (jonkin aikaa, 10-20 minuuttia), varusteiden kuumentamiseen 4-5 Kypsentäminen – hauduttaminen– kuullottaminen – grillaaminen Ihanteellinen hauduttamiseen, varovaiseen keittämiseen, kypsentämiseen (pitkän aikaa). Kastikkeen sekoitamiseen pastaan 3-4 Kypsentäminen - kiehauttaminen – saostaminen – sekottaminen Ihanteellinen pitkää kypsennystä varten (riisi, kastikkeet, paistit, kala) liemessä (esimerkiksi vesi, viini, lihaliemi, maito), kastikkeen sekoittamiseen pastaan 2-3 Kypsentäminen - kiehauttaminen – saostaminen – sekottaminen Ihanteellinen pitkää kypsennystä varten (määrä alle litran: riisi, kastikkeet, paistit, kala) liemessä (esimerkiksi vesi, viini, lihaliemi, maito) 1-2 Pehmentäminen – sulattaminen – lämpimänäpito kuohkeuttaminen Ihanteellinen voin pehmentämiseen, suklaan hellävaraiseen sulattamiseen, pienten pakasteiden sulattamiseen

Pehmentäminen – sulattaminen – lämpimänäpito kuohkeuttaminen Ihanteellinen pienten, vasta valmistettujen ruokamäärien lämpimänä pitämiseen, tarjoiluastioiden pitämiseen lämpiminä ja risottojen sekoittamiseen Nollateho Alustaso Keittotaso valmiustilassa tai sammutettu (mahdollinen jälkilämpö, jonka ilmaisee H-LO) Tehotaso Maksimiteho Korkea teho Keskitason teho Alhainen teho OFF

4.2 Kypsennystaulukko

Elintarvikeluokka Ruoka tai kypsennystyyppi Tuore pasta Pasta, riisi Tuore pasta Keitetty riisi Vihannekset, kasvikset Risotto Keitetyt Paistetut Nopeasti paistetut Haudutetut Ruskistetut Paisti Pariloitu Liha Paistettu Kananmunat Pehmeäksi /kovaksi keitetetyt Ohukaiset Tomaatti Kastikkeet Jauhelihakastike Valkokastike Jälkiruoat, kiisselit 7-8 5-6 4-5 6-7 8-9 7-8 Kypsentäminen 6-7 7-8 7-8 Kypsentäminen Ruskistaminen 3-4 7-8 7-8 Kypsentäminen 3-4 7-8 Parilointi molemmin puolin 7-8 7-8 Kypsentäminen 4-5 7-8 Kypsentäminen 3-4 pannun esikuumentaminen Munakkaat Pariloitu Pata/muhennos 7-8 Varusteen kuumentaminen Paistetut Pata/muhennos Teho Varusteen kuumentaminen Varusteen kuumentaminen Lihan ruskistaminen öljyssä (voissa teho 6) Ruskistaminen öljyssä (voissa teho 6) Ruskistaminen öljyssä (voissa teho 6) pannun esikuumentaminen Ruskistaminen öljyssä (voissa teho 6) Öljyn tai rasvan kuumentaminen Voin tai rasvan kuumentaminen pannussa Ruskistettu Kala Tehotaso ja kypsennysjakso Ensimmäinen vaihe Teho Toinen vaihe Pastan keittäminen Veden lämmittäminen Booster-9 ja kiehumisen jatkaminen Pastan keittäminen Veden lämmittäminen Booster-9 ja kiehumisen jatkaminen Pastan keittäminen Veden lämmittäminen Booster-9 ja kiehumisen jatkaminen Kuullottaminen ja paahtaminen 7-8 Kypsentäminen Veden lämmittäminen Booster-9 Keittäminen Öljyn kuumentaminen Paistaminen 7-8 Kypsentäminen Kypsentäminen 7-8 8-9 7-8 Kypsentäminen Paistaminen 7-8

Kypsentäminen 6-7 Voin tai rasvan kuumentaminen pannussa

Kypsentäminen 5-6 Veden lämmittäminen Booster-9 Kypsentäminen 5-6 Voin kuumentaminen pannussa Ruskistaminen öljyssä (voissa teho 6) Ruskistaminen öljyssä (voissa teho 6) Kastikepohjan valmistaminen (voin sulattaminen ja jauhojen lisäys)

Kypsentäminen 6-7 6-7 Kypsentäminen 3-4 6-7 Kypsentäminen 3-4 5-6 Kiehauttaminen 3-4 Vaniljakastike Maidon kiehauttaminen 4-5 Vanukkaat Maidon kiehauttaminen 4-5 Riisipuuro Maidon kuumentaminen 5-6

Kevyen kiehunnan ylläpito Kevyen kiehunnan ylläpito Kevyen kiehunnan ylläpito 4-5 2-3 2-3

on integroitu keraamisen rakenteeseen, joihin epäpuhtaudet pääsevät helposti ja täydellisesti saamalla näin aikaan laajan absorptiopinnan. Aktiivihiilellä toimivien keraamisten suodattimien kyllästyminen syntyy vaihtelevan ajan kuluttua, paistotyypin ja rasvasuodattimien säännöllisen puhdistuksen perusteella. Nämä hajusuodattimet voidaan regeneroida termisesti 2-3 kuukauden välein asettamalla ne esilämmitettyyn uuniin 200 °C 45 minuutiksi. Regeneroinnin ansiosta suodattimet kestävät korkeintaan 5 vuotta. Kuva 17 – 17a – 17b – 17c Keittotason huolto Varoitus! Varmista aina ennen puhdistamisen tai huollon alkamista, että keittoalueet on sammutettu ja että lämmön ilmaisin ei ole näkyvissä.

Keittotaso on puhdistettava aina käytön jälkeen. Tärkeää: Älä käytä hankaavia sieniä, teräsvillaa. Niiden käyttö saattaa ajan myötä vaurioittaa lasia. Älä käytä voimakkaita kemiallisia puhdistusaineita, kuten uuninpuhdistusaineita tai tahranpoistoaineita. Jäähdytä keittotaso aina käytön jälkeen ja poista siltä kaikki tahrat ja ruokajäämät. Sokeri ja runsaasti sokeria sisältävät ruoat vahingoittavat keittotasoa ja ne on poistettava heti. Suola, sokeri ja hiekka voivat naarmuttaa lasipintaa. Käytä pehmeää liinaa, imukykyistä keittiöpaperia tai erityistä lieden pesutuotetta (noudata Valmistajan ohjeita) ÄLÄ KÄYTÄ HÖYRYPESURIA!!! Tärkeää: Jos kattiloista vuotaa vahingossa suuri määrä nestettä, tuotteen alaosaan asennetun tyhjennysventtiilin kautta on mahdollista poistaa jäämät ja suorittaa puhdistus maksimaalisella hygieenisyydellä. Kuva 18 Täydellistä ja perusteellista puhdistusta varten irrota alempi allas. Kuva 18a - 18b Imurin huolto Puhdistus Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ! Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA! Rasvasuodatin Pidättelee paiston aikana syntyviä rasvahiukkasia. Se on puhdistettava kerran kuussa (tai kun suodattimien kyllästymisestä osoitetaan) mietoja pesuaineita käyttämällä, käsin tai astianpesukoneessa, alhaisessa lämpötilassa ja lyhyessä jaksossa. Kun pesu suoritetaan astianpesukoneessa, metallisen rasvasuodattimen väri voi haalistua, mutta se suodatusominaisuudet eivät muutu millään tavoin. Kuva. 15-16 Aktiivihiilisuodatin - Keraaminen (Vain suodattava versio) Pidättelee paiston aikana syntyviä epämiellyttäviä hajuja. Tuote on varustettu neljällä suodatinryhmällä, jotka pidättelevät hajuja aktiivisten hiilien ansiosta. Aktiiviset hiilet

Käyttöpaneeli sammuu liian korkean lämpötilan vuoksi Sisäisten elektronisten osien lämpötila on liian korkea Odota, että keittotaso jäähtyy ennen kuin käytät sitä uudelleen ERR03 äänimerkki

Näppäimen jatkuva (pysyvä) kytkeytyminen havaitaan. Käyttöliittymä sammuu 10 sekunnin kuluttua. Vettä, kattiloita tai keittiövälineitä käyttöliittymän päällä. Kaikkia muita virheilmoituksia varten (E…U…) Puhdista pinta, ota mahdolliset esineet pois keittotason päältä. Ota yhteys huoltopalveluun ja ilmoita virhekoodi

Ennen kuin otat yhteyttä huoltoon

1. Kokeile voitko korjata vian itse kohdan ³Vianetsintä´ohjeiden mukaan.

2. Sammuta keittotaso ja kytke se uudelleen päälle nähdäksesi onko vika poistunut.

Jos ongelma ei poistu edellä mainittujen tarkistusten jälkeen, ota yhteyttä valtuutettuun tekniseen tukeen.
