Produkttyp	Induktionskochfeld mit integrierter Dunstabzugshaube
Marke	AEG
Modell	IDE74243IB
Anzahl der Kochzonen	4 Induktionszonen
Maße (B x T) ca.	770 x 510 mm
Arbeitsplattenstärke für Einbau	2 bis 6 cm (TOP), 2,5 bis 6 cm (FLUSH)
Gewicht ca.	15 kg
Stromversorgung	230 V / 400 V, max. Leistung 7,4 kW (einstellbar auf 4,5 kW)
Kochfunktionen	Bridge, Power Booster, Temperature Manager, Automatic Heat-up, Pause, Recall
Bedienung	Touch-Bedienung mit Schieberegler, 9 Leistungsstufen + Booster
Integrierte Dunstabzugshaube	Ja, Absaugung mit 10 Stufen und Automatikmodus (Hob2Hood)
Mitgelieferte Filter	Waschbarer Metallfettfilter, 4 Sets regenerative keramische Aktivkohlefilter
Timer	Timer für jede Zone und Dunstabzug, separater Eier-Timer
Sicherheit	Topferkennung, Restwärmeanzeige (H), Auto-Abschaltung, Kindersicherung, Tastensperre
Reinigung der Oberfläche	Weiches Tuch und mildes Reinigungsmittel, Scheuermittel und Alkohol vermeiden
Filterwartung	Fettfilter: monatlich (spülmaschinengeeignet). Kohlefilter: Regeneration im Ofen bei 200°C/45 min alle 2-3 Monate, max. Lebensdauer 5 Jahre
Reparierbarkeitsindex	Nicht angegeben
Optionales Zubehör	Fenstersensor-Kit (für Abluftversion), Abluftkanäle

Häufig gestellte Fragen - IDE74243IB - IDE74243IB AEG

Wie schalte ich das Kochfeld ein?

Drücken Sie die Taste ON/OFF (1). Die Kontrollleuchte leuchtet auf, um anzuzeigen, dass das Kochfeld bereit ist. Wählen Sie dann die gewünschte Kochzone aus (Taste 3) und stellen Sie die Leistung ein, indem Sie mit dem Finger über den Auswahlbereich streichen.

Welche Topfarten sind für Induktionskochfelder geeignet?

Verwenden Sie nur Töpfe mit magnetischem Boden (Magnettest). Der Durchmesser muss zur Kochzone passen. Vermeiden Sie emaillierte oder raue Böden. Das Induktionssymbol muss vorhanden sein.

Wie reinige ich die Glaskeramik-Oberfläche?

Lassen Sie sie abkühlen und reinigen Sie sie dann mit einem weichen Tuch und einem milden Reinigungsmittel. Verwenden Sie niemals Scheuerschwämme, Scheuerpulver oder Alkohol. Entfernen Sie Zuckerreste sofort.

Was bedeutet der Fehlercode E2?

Der Code E2 weist auf eine interne Überhitzung der Elektronik hin. Schalten Sie das Kochfeld aus und lassen Sie es abkühlen, bevor Sie es wieder verwenden. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Wie aktiviere ich die Kindersicherung?

Stellen Sie sicher, dass das Kochfeld ausgeschaltet ist und sich kein Topf darauf befindet. Drücken Sie gleichzeitig die Tasten Key Lock (9) und Child Lock (10), bis ein akustisches Signal ertönt. Das Symbol 'L' wird angezeigt.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Nachdem Sie die Filter gereinigt oder ausgetauscht haben, halten Sie die Taste Filter-Sättigung zurücksetzen (7) gedrückt, bis die LED erlischt. Der Zähler beginnt wieder bei Null.

Kann ich einen Timer für die Dunstabzugshaube verwenden?

Ja. Wählen Sie die Dunstabzugshaube aus (Geschwindigkeit >0), drücken Sie + (8), um auf den Timer zuzugreifen, und stellen Sie die Dauer mit den Tasten + und - ein. Am Ende schaltet sich die Dunstabzugshaube automatisch aus.

Wie verwende ich die Bridge-Funktion?

Wählen Sie gleichzeitig die beiden zu verbindenden Kochzonen aus (normalerweise benachbart). Die Bridge-Anzeige leuchtet auf. Verwenden Sie die 'Master'-Zone zum Einstellen der Leistung. Wiederholen Sie den Vorgang zum Deaktivieren.

Was tun bei Flüssigkeitsüberlauf?

Verwenden Sie das unter dem Kochfeld befindliche Ablassventil, um Flüssigkeiten abzulassen. Für eine vollständige Reinigung entfernen Sie die untere Schale gemäß den Abbildungen 18a-18b der Anleitung.

Wie regeneriere ich die keramischen Aktivkohlefilter?

Legen Sie die Filter in einen auf 200 °C vorgeheizten Ofen und lassen Sie sie 45 Minuten darin. Lassen Sie sie abkühlen, bevor Sie sie wieder einsetzen. Diese Regeneration kann alle 2 bis 3 Monate durchgeführt werden, bei einer Gesamtlebensdauer von 5 Jahren.

BEDIENUNGSANLEITUNG IDE74243IB - IDE74243IB AEG

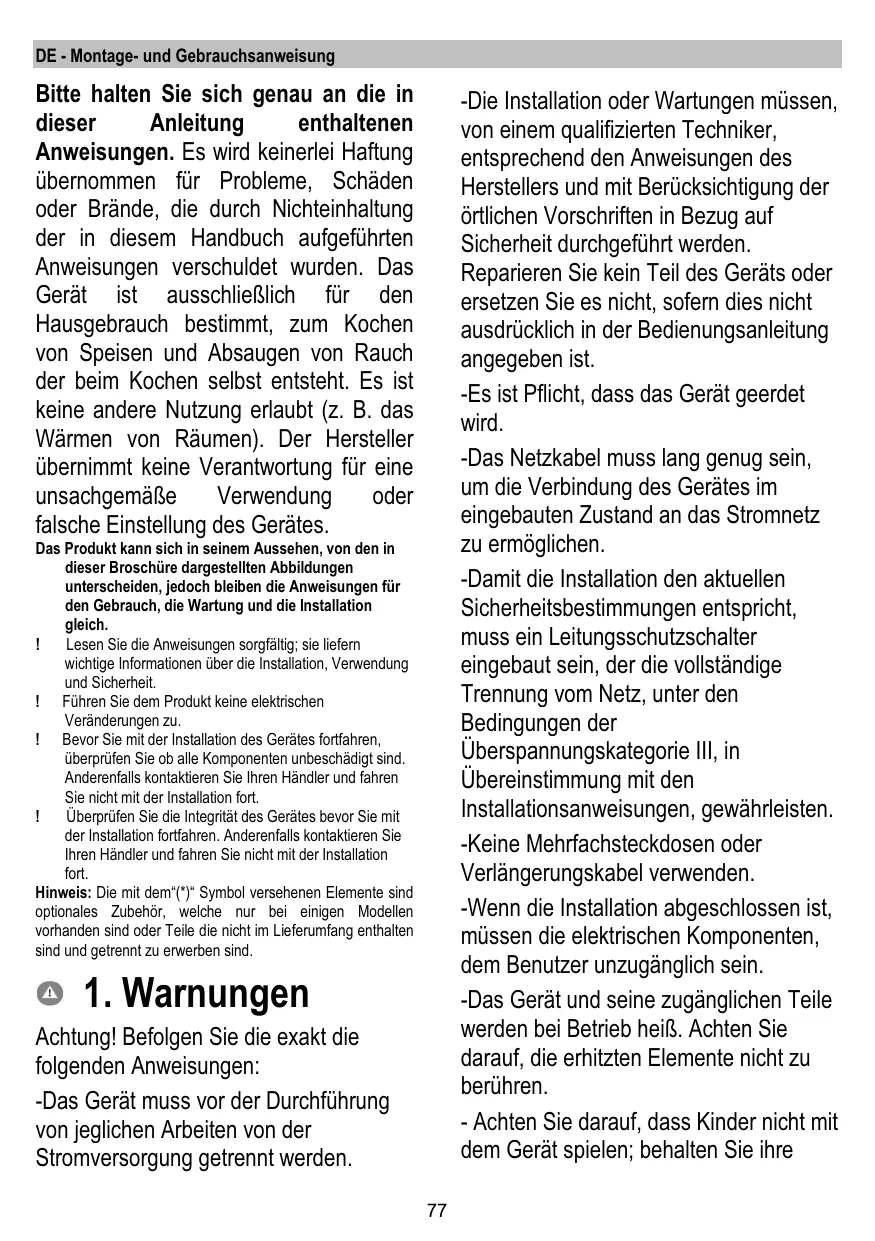

Bitte halten Sie sich genau an die in dieser Anleitung enthaltenen

Anweisungen. Es wird keinerlei Haftung übernommen für Probleme, Schäden oder Brände, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden. Das Gerät ist ausschließlich für den Hausgebrauch bestimmt, zum Kochen von Speisen und Absaugen von Rauch, der beim Kochen selbst entsteht. Es ist keine andere Nutzung erlaubt (z. B. das Wärmen von Räumen). Der Hersteller übernimmt keine Verantwortung für eine unsachgemäße Verwendung oder falsche Einstellung des Gerätes.

Das Produkt kann sich in seinem Aussehen von den in dieser Broschüre dargestellten Abbildungen unterscheiden, jedoch bleiben die Anweisungen für den Gebrauch, die Wartung und die Installation gleich.

! Lesen Sie die Anweisungen sorgfältig; sie liefern wichtige Informationen über die Installation, Verwendung und Sicherheit. ! Führen Sie dem Produkt keine elektrischen Veränderungen zu. ! Bevor Sie mit der Installation des Gerätes fortfahren, überprüfen Sie, ob alle Komponenten unbeschädigt sind. Anderenfalls kontaktieren Sie Ihren Händler und fahren Sie nicht mit der Installation fort. ! Überprüfen Sie die Integrität des Gerätes, bevor Sie mit der Installation fortfahren. Anderenfalls kontaktieren Sie Ihren Händler und fahren Sie nicht mit der Installation fort.

Hinweis: Die mit dem Symbol ^* versehenen Elemente sind optionales Zubehör, das nur bei einigen Modellen vorhanden ist oder Teile, die nicht im Lieferumfang enthalten sind und getrennt erworben werden müssen.

1. Warnungen

Achtung! Befolgen Sie exakt die folgenden Anweisungen:

- Das Gerät muss vor der Durchführung jeglicher Arbeiten von der Stromversorgung getrennt werden.

- Die Installation oder Wartungen müssen von einem qualifizierten Techniker entsprechend den Anweisungen des Herstellers und unter Berücksichtigung der örtlichen Vorschriften in Bezug auf Sicherheit durchgeführt werden.

Reparieren Sie kein Teil des Geräts und ersetzen Sie es nicht, sofern dies nicht ausdrücklich in der Bedienungsanleitung angegeben ist.

- Es ist Pflicht, dass das Gerät geerdet wird.

- Das Netzkabel muss lang genug sein, um die Verbindung des Gerätes im eingebauten Zustand an das Stromnetz zu ermöglichen.

- Damit die Installation den aktuellen Sicherheitsbestimmungen entspricht, muss ein Leitungsschutzschalter eingebaut sein, der die vollständige Trennung vom Netz unter den Bedingungen der Überspannungskategorie III in Übereinstimmung mit den Installationsanweisungen gewährleistet.

- Keine Mehrfachsteckdosen oder Verlängerungskabel verwenden.

- Wenn die Installation abgeschlossen ist, müssen die elektrischen Komponenten dem Benutzer unzugänglich sein.

-Das Gerät und seine zugänglichen Teile werden bei Betrieb heiß. Achten Sie darauf, die erhitzten Elemente nicht zu berühren.

• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen; behalten Sie sie

Kinder im Auge und halten Sie sie vom Gerät fern, da die zugänglichen Teile während des Betriebs heiß werden können.

• Für Menschen mit Herzschrittmachern und aktiven Implantaten ist es wichtig, vor dem Gebrauch des Induktionsherdes zu überprüfen, ob Ihr Herzschrittmacher mit dem Gerät kompatibel ist. -Während und nach dem Gebrauch die Heizelemente des Gerätes nicht berühren. -Vermeiden Sie den Kontakt mit Tüchern oder anderen brennbaren Materialien, bis nicht alle Komponenten des Gerätes ausreichend abgekühlt sind, Brandrisiko. -Auf dem Gerät oder in dessen Nähe keine brennbaren Materialien abstellen. -Überhitzte Fette und Öle können leicht Feuer fangen. Überwachen Sie das Kochen von Lebensmitteln, die reich an Fett und Öl sind. -Falls die Oberfläche rissig wird, schalten Sie das Gerät aus, um die Möglichkeit eines Stromschlages zu vermeiden. -Das Gerät ist nicht dazu bestimmt, mit Hilfe eines externen Timers (Zeitschaltuhr) oder einer separaten Fernbedienung in Betrieb genommen zu werden. -Das unbeaufsichtigte Kochen auf einem Herd mit Öl oder Fett kann gefährlich sein und zu einem Brand führen.
• Der Kochvorgang muss überwacht werden. Auch ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• Versuchen Sie NIE Flammen mit

Wasser zu löschen. Im Gegenteil, schalten Sie zuerst das Gerät aus und ersticken Sie die Flammen dann zum Beispiel mit einem Deckel oder einer Löschdecke. Brandgefahr: Stellen Sie keine Gegenstände auf der Kochfläche ab.

• Keine Dampfreiniger verwenden, Stromschlagrisiko. -Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf der Oberfläche des Kochfeldes ab, da sie sich überhitzen könnten.
• Bevor Sie dieses Modell an das Stromnetz anschließen: Überprüfen Sie das Typenschild (auf der Unterseite des Geräts), um sicherzustellen, dass die Spannung und die Stromversorgung der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall rufen Sie einen qualifizierten Elektriker.

Wichtig:

• Nach dem Gebrauch schalten Sie das Kochfeld an seinem Steuergerät aus und verlassen Sie sich nicht auf den Sensor.
• Vermeiden Sie das Verschütten von Flüssigkeiten, indem Sie beim Kochen oder Erhitzen von Flüssigkeiten die Wärmezufuhr reduzieren.
• Lassen Sie auf den eingeschalteten Kochflächen keine leeren Töpfe oder Pfannen stehen und stellen Sie keinesfalls etwas ohne Kochgeschirr ab.
• Sobald Sie mit dem Kochen fertig sind, schalten Sie das jeweilige Kochfeld aus.
• Benutzen Sie zum Kochen niemals Alufolie bzw. stellen Sie niemals etwas,

das in Alufolie verpackt ist, direkt auf dem Kochfeld ab. Das Aluminium würde schmelzen und Ihr Gerät irreparabel beschädigen.

• Erhitzen Sie niemals eine mit Nahrungsmittel gefüllte Dose oder Konserve aus Blech, ohne sie vorher geöffnet zu haben: Sie können explodieren!

Diese Warnung richtet sich an alle Kochflächen.

• Das Verwenden einer erhöhten Leistung wie z.B. die Booster-Funktion ist für das Erwärmen einiger Flüssigkeiten wie z.B. von Frittieröl ungeeignet. Die erhöhte Hitze könnte gefährlich sein. In solchen Fällen wird zu einer niedrigeren Stufe geraten.
• Das Kochgeschirr muss direkt auf dem Herd gestellt werden und muss zentriert werden. Auf keinen Fall irgendetwas zwischen dem Kochgeschirr und dem Herd legen.
• Im Fall von erhöhter Temperatur senkt das Gerät automatisch die Stromzufuhr des jeweiligen Kochfeldes ab.

Vor jedem Reinigungseingriff oder Wartung, trennen Sie das Gerät vom Stromnetz, indem Sie den Stecker ziehen oder schalten Sie den Strom am Hauptschalter des Hauses im Sicherungskasten aus.

Verwenden Sie für alle Installations- und Wartungsarbeiten Handschuhe.

Das Gerät kann von Kindern, ab einem Alter von mindestens 8 Jahren, benutzt werden und von Menschen mit

eingeschränkten physischen, motorischen oder geistigen Fähigkeiten oder Mängeln an Erfahrung oder notwendiger Kenntnis, sofern sie unter Aufsicht stehen oder nachdem sie in die sichere Benutzung des Gerätes eingeführt wurden und sie sich der Gefahren, die von dem Gerät ausgehen, bewusst sind.

Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Die Reinigung und Wartung darf nicht von Kindern ohne Aufsicht durchgeführt werden.

Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Geräten mit Gasverbrennung oder anderen Brennstoffen verwendet wird.

Die Haube muss regelmäßig sowohl von innen als auch von außen gereinigt werden (MINDESTENS EINMAL PRO MONAT), dabei die Angaben der Bedienungsanleitung befolgen.

Das Nichtbeachten der Vorgaben bezüglich der Reinigung der Haube und dem Erneuern bzw. Reinigen der Filter kann Brände verursachen.

Es ist strengstens verboten, Speisen über offener Flamme zu kochen.

Die Verwendung von offenen Flammen ist für die Filter schädlich und kann Brände verursachen und muss daher in jedem Fall vermieden werden.

Jegliches Frittieren muss mit Sorgfalt erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fangen kann.

ACHTUNG: Wenn der Herd in Gebrauch ist, können die zugänglichen Teile der Haube heiß werden.

Achtung! Schließen Sie das Gerät nicht an das Stromnetz an, bis die Installation vollständig abgeschlossen ist.

Was die technischen und die

Sicherheitsmaßnahmen bezüglich dem Abzug der Dämpfe angeht, halten Sie sich strikt an die Vorschriften der örtlichen Behörden.

Die angesaugte Luft darf nicht über dasselbe Abluftrohr abgeleitet werden, das für die Abfuhr von Rauchgasen, die durch Gasverbrennung oder die Verbrennung anderer Brennstoffe erzeugt werden, verwendet wird. Verwenden Sie die Haube nie ohne das Gitter korrekt eingebaut zu haben!

Bei der Montage verwenden Sie nur die mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, erwerben Sie Schrauben gemäß den Vorgaben. Verwenden Sie bei den Schrauben die richtige Länge, wie sie im Montagehandbuch angegeben werden. Wenn die Dunstabzugshaube und gleichzeitig andere Geräte, die eine andere Energiequelle als Strom haben, in Betrieb sind, darf der Unterdruck im Raum nicht mehr als 4 Pa überschreiten (4 x 10-5 bar).

Es ist wichtig, diese Anleitung aufzubewahren, um sie jederzeit heranziehen zu können. Im Falle eines Verkaufs, einer Abgabe oder eines Umzugs stellen Sie sicher, dass die

Gebrauchsanweisung dem Produkt beigelegt ist.

Dieses Gerät entspricht der EU-Richtlinie 2012/19/EU, Waste Electrical and Electronic Equipment (WEEE-Richtlinie). Stellen Sie sicher, dass dieses Gerät gemäß den Vorschriften entsorgt wird, so verhindern Sie mögliche negative Folgen für die Umwelt und die Gesundheit.

Die Kennzeichnung auf diesem Produkt oder den Begleitpapieren gibt an, dass dieses Produkt nicht als Hausmüll entsorgt werden darf, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Bei der Entsorgung beachten Sie bitte die örtlichen Vorschriften. Weitere Informationen über die Behandlung, Verwertung und das Recycling dieses Produkts erhalten Sie in Ihrem Rathaus, bei Ihrer Müllabfuhr oder bei dem Händler, wo das Produkt erworben wurde.

Dieses Gerät wurde gemäß den folgenden Vorschriften entwickelt, getestet und hergestellt:

• Sicherheit: EN / IEC 60335-1; EN / IEC 60335-2-6, EN / IEC 60335-2-31, EN / IEC 62233.
• Leistung: EN / IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN / IEC 60704-1; EN / IEC 60704-2-13; EN / IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMV: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN / IEC 61000-3-3; EN / IEC 61000-3; EN 60350-2;
• Empfehlungen für eine richtige Benutzung, um die Umweltbelastung zu reduzieren: Wenn Sie zu kochen beginnen, schalten Sie die Haube auf der niedrigsten Geschwindigkeit ein und lassen Sie sie nach Beendigung des Kochvorgangs noch für eine Minute eingeschaltet. Erhöhen Sie die Geschwindigkeit nur im Fall von großen Mengen an Rauch und Dampf und verwenden Sie die Booster-Funktion nur in extremen Fällen. Um die Effizienz der Reduktion von Gerüchen aufrechtzuerhalten, ersetzen Sie wenn nötig den/die Kohlefilter. Um die Effizienz des Fettfilters aufrechtzuerhalten, reinigen Sie diesen bei Bedarf. Zur Optimierung der Effizienz und um Geräusche zu minimieren, verwenden Sie beim Abluftsystem den maximalen Durchmesser, der in diesem Handbuch angegeben ist.

2. Betriebsart

Kochen mit Induktion

Das Induktionskochsystem beruht auf dem physikalischen Phänomen der magnetischen Induktion. Das wesentliche Merkmal dieses Systems ist die direkte Energieübertragung von dem Energiegenerator an den Topf.

Vorteile:

Wenn Sie dieses mit Elektroherden vergleichen, werden Sie feststellen, dass es:

- sicherer ist: niedrigere Temperatur auf der Glasoberfläche. - schneller ist: schnelleres Erhitzen von Gerichten. - genauer ist: Kochfeld reagiert sofort auf Ihre Befehle. - effizienter ist: 90 % der aufgenommenen Energie wird in Wärme umgewandelt. Darüber hinaus wird die Wärmeübertragung sofort abgebrochen, sobald Sie die Pfanne von der Oberfläche entfernen und so unnötige Wärmeverluste vermieden.

2.1 Kochgeschirr

Verwenden Sie nur Kochgeschirr, das mit dem Symbol

versehen ist.

Wichtig:

um dauerhafte Schäden an der Oberfläche des Kochfeldes zu vermeiden, verwenden Sie nicht:

• Behälter mit einem zu 100 % flachen Boden.
• Metallbehälter mit emailliertem Boden.
• Behälter mit einem rauen Untergrund, um zu verhindern, dass die Oberfläche des Kochfeldes verkratzt wird.
• Stellen Sie niemals heiße Töpfe und Pfannen auf der Oberfläche des Bedienfeldes ab.

2.1.1 Kochgeschirrmaterial

Das Induktionskochverfahren verwendet Magnetismus, um Wärme zu erzeugen. Das Kochgeschirr muss daher Eisen enthalten. Sie können einfach mit einem Magneten überprüfen, ob eine Pfanne aus magnetischem Material besteht. Kochgeschirr ist ungeeignet, falls Sie keine magnetische Anziehungskraft erkennen können.

2.1.2 Abmessung des Kochgeschirrs

WICHTIG: Wenn die Töpfe nicht die richtige Höhe haben, werden sich die Kochfelder nicht einschalten.

Um den richtigen Durchmesser der Töpfe in Bezug auf jedes einzelne Feld festzustellen, ziehen Sie den illustrierten Teil dieser Gebrauchsanweisung zu Rate.

2.2 Energieeinsparung

Um bessere Ergebnisse zu erhalten, empfehlen wir:

• Verwenden Sie nur Töpfe und Pfannen, deren Bodendurchmesser mit dem des Kochfeldes übereinstimmt.
• Verwenden Sie nur Töpfe und Pfannen mit flachem Boden.
• Wenn möglich, benutzen Sie einen Deckel während des Kochvorgangs.
• Kochen Sie Gemüse, Kartoffeln usw. mit einer geringen Menge an Wasser, um die Kochzeit zu reduzieren.
• Das Verwenden eines Schnellkochtopfs reduziert den Stromverbrauch und die Garzeit.
• Stellen Sie den Topf in die Mitte des aufgezeichneten

Kochfeldes.

Die Benutzung der Abzugshaube

Die Abzugshaube kann entweder im Abluftbetrieb oder im

Abluftbetrieb

Abb. 7

Die Dämpfe werden durch eine Reihe von Rohren nach draußen geleitet (die als Sonderzubehör getrennt erworben werden müssen), welche an den mitgelieferten

Anschlussstutzen befestigt werden müssen.

Der Durchmesser des Abluftrohres muss mit dem des Anschlussrings übereinstimmen:

• Im Fall eines rechteckigen Austritts 222 x 89 mm
• Im Fall eines runden Austritts 150 mm (*)

Für weitere Informationen ziehen Sie die Seite über das Zubehör der Abzugshaube in diesem Handbuch zu Rate.

Abb. 7c

Schließen Sie das Gerät an Rohrleitungen und Wandabzuglöcher an, deren Durchmesser dem Luftauslass entsprechen (Anschlussstutzen).

Die Verwendung von Rohren und Wandabzuglöchern mit einem kleineren Durchmesser wird eine Verringerung der Absaugleistung und eine drastische Erhöhung des Geräuschpegels zur Folge haben.

Es wird diesbezüglich keinerlei Verantwortung übernommen.

! Reduzieren Sie die Länge des Rohres auf das Notwendigste. ! Verwenden Sie ein Rohr mit einer möglichst geringen Anzahl an Kurven (maximal zugelassener Winkel: 90°). ! Vermeiden Sie drastische Unterschiede im Durchmesser des Rohres.

Umluftbetrieb

Abb. 8. Die angesaugte Luft wird durch spezielle Fettfilter und Geruchsfilter gefiltert, bevor sie wieder dem Raum zugeführt wird.

Das Produkt wird mit allem Notwendigsten geliefert, das Sie für eine Standardmontage benötigen, mit einem Luftauslass an der Vorderseite des Sockels.

Im Lieferumfang sind bereits vier Sätze Keramik-Filter mit Aktivkohle für hohe Leistung enthalten. Keramik-Filter sind innovative modulare Kohlefilter, die regenerierbar sind (Lesen Sie dazu auch im Kapitel "Wartung" den Abschnitt "Aktivkohlefilter").

Die physikalisch-chemischen Eigenschaften ermöglichen eine hohe Effizienz bei der Aufnahme von Gerüchen und eine lange mechanische Beständigkeit.

Für weitere Informationen konsultieren Sie die zum Zubehör des Umluftbetriebes gehörige Seite (im illustrierten Teil dieser Anleitung).

Abb. 13b

3. Befestigung

Sowohl der elektrische Anschluss als auch der mechanische Einbau dürfen nur von ausgebildetem Personal durchgeführt werden.

Das Elektro-Haushaltsgerät ist für den Einbau in eine Arbeitsfläche mit einer Stärke von 2-6 cm bei einer TOP-Installation und 2,5 - 6 cm bei einer FLUSH-Installation hergestellt worden.

Der Mindestabstand zwischen dem Kochfeld und der Wand muss vorne mindestens 5 cm und an der Seite mindestens 4 cm betragen, und mindestens 50 cm zu den oberen Hängeschränken.

HINWEIS: Die empfohlenen Abstände sind Richtwerte: Bei der Planung der Räume müssen die Anweisungen des Herstellers der Küche befolgt werden.

3.1 Elektrischer Anschluss

Abb. 3

- Trennen Sie das Gerät vom Stromnetz.

• Der Anschluss muss von qualifiziertem Personal mit Kenntnissen über die Vorschriften bezüglich der Installation und Sicherheitsfragen durchgeführt werden.

- Der Hersteller übernimmt keine Verantwortung für Menschen, Tiere oder Dinge im Falle einer Nichtbeachtung der im vorangehenden Kapitel genannten Vorgaben.

- Das Netzkabel muss lang genug sein, um das Entfernen des Kochfeldes von der Arbeitsplatte zu ermöglichen.

• Stellen Sie sicher, dass die Spannung, die auf dem Typenschild auf der Unterseite des Gerätes angegeben ist, der des Hauses entspricht, in dem es installiert wird.

Verwenden Sie keine Veränderungskabel.

• Die Erdung ist gesetzlich vorgeschrieben.
• Das Kabel für die Erdung muss 2 cm länger als die anderen Kabel sein.
• Falls das Gerät nicht mit einem Netzkabel geliefert wird, ist ein Leiter mit einem Querschnitt von mindestens 2,5 mm² und einer Leistung bis 7200 Watt zu verwenden; während es für höhere Spannungen 4 mm² sein müssen.
• Das Kabel darf an keiner Stelle eine Temperatur von mehr als 50 °C über der Raumtemperatur erreichen.
• Das Gerät ist für einen dauerhaften Anschluss an das Stromnetz gedacht, deshalb muss der Anschluss an das Stromnetz über einen Fehlerstrom-Schutzschalter erfolgen, der die vollständige Trennung vom Stromnetz unter den oben genannten Überspannungskategorie III garantiert und nach dem Einbau nicht mehr erreichbar ist.

Hinweis: Um das Elektrohaushaltsgerät mit dem optionalen einphasigen Anschluss anzuschließen, muss das vorhandene Kabel abgenommen und mit einem anderen Kabeltyp (nicht mitgeliefert) mit den folgenden Spezifikationen ausgetauscht werden:

Einphasiger Anschluss: Kabel H05V2V2-F 3G4

Abb. 3a

Achtung! Bevor Sie die Stromversorgung wiederherstellen und ihre korrekte Funktion überprüfen, überprüfen Sie immer, ob das Netzkabel korrekt angeschlossen ist.

Achtung! Der Austausch des Verbindungskabels muss von einem autorisierten Servicemitarbeiter durchgeführt werden oder von einer Person mit ähnlicher Eignung.

Hinweis: Das Produkt ist mit der Funktion „Power Limitator“

(Leistungsbegrenzung) ausgestattet, die es ermöglicht, einen maximalen Grenzwert bezüglich der kW-Aufnahme einzustellen. Die Einstellung muss bei Anschluss des Gerätes an das Stromnetz oder bei einer Wiederherstellung des Stromnetzes selbst durchgeführt werden (innerhalb der darauf folgenden 2 Minuten). Für die Abfolge zur Einstellung der Leistungsbegrenzung konsultieren Sie dieses Handbuch im Abschnitt „Betrieb“.

3.3 Montage

Vor dem Einbau:

• Nachdem Sie das Produkt ausgepackt haben, stellen Sie sicher, dass es keine Schäden während des Transports erlitten hat, und im Falle von Problemen kontaktieren Sie Ihren Händler oder den Kundendienst, bevor Sie mit dem Einbau fortfahren.
• Überprüfen Sie, ob das erworbene Produkt von seinen Ausmaßen in den von Ihnen ausgewählten Einbauort passt.
• Überprüfen Sie, dass sich im Inneren der Verpackung keine Zubehörteile (wie z.B. Tüten mit Schrauben, Garantie etc.) befinden (aus Transportgründen), welche gegebenenfalls entfernt und aufbewahrt werden müssen.
• Stellen Sie des Weiteren sicher, dass in der Höhe des Montagebereichs eine Steckdose zur Verfügung steht.

Überprüfung des Einbauorts:

Das Gerät darf nicht über folgenden Geräten eingebaut werden: Geräte, die der Kühlung dienen, Geschirrspülmaschinen, Herde, Öfen, Waschmaschinen und Trockner. - Alle Schneidearbeiten am Einbauort müssen vor dem Einsetzen des Kochfeldes durchgeführt werden, und Holzsplitter oder Sägespäne müssen gründlich entfernt werden.

WICHTIG: Verwenden Sie einen Dichtkleber (1 Komponente) mit einer Temperaturbeständigkeit bis 250°C; Vor dem Einbau müssen alle Oberflächen gründlich gereinigt werden, um alle Substanzen, die eine Haftung beeinträchtigen können, zu beseitigen. (z.B.: Trennmittel, Konservierungsstoffe, Fette, Öle, Staub, Rückstände alter Klebstoffe etc.); Der Klebstoff muss gleichmäßig über den gesamten Umfang des Rahmens verteilt werden; nach dem Einkleben muss der Kleber für etwa 24 Stunden trocknen.

Abb.1b

ACHTUNG! Die mangelhafte Verwendung von Schrauben und anderen Befestigungselementen, gemäß dieser Anleitung, kann Gefahren elektrischen Ursprungs verursachen

Hinweis: Für den korrekten Einbau dieses Gerätes ist es empfehlenswert, die Rohre mit einem Klebeband mit folgenden Eigenschaften zu umwickeln:

• Elastisches Klebeband aus weichem PVC mit einem Klebstoff auf Acrylsäurebasis
• Entsprechend der DIN EN 60454 Norm
• Schwer entflammbar
• Sehr gute Alterungsbeständigkeit
• Beständig gegen Temperaturschwankungen
• Einsetzbar bei niedrigen Temperaturen

4. Gerätebeschreibung

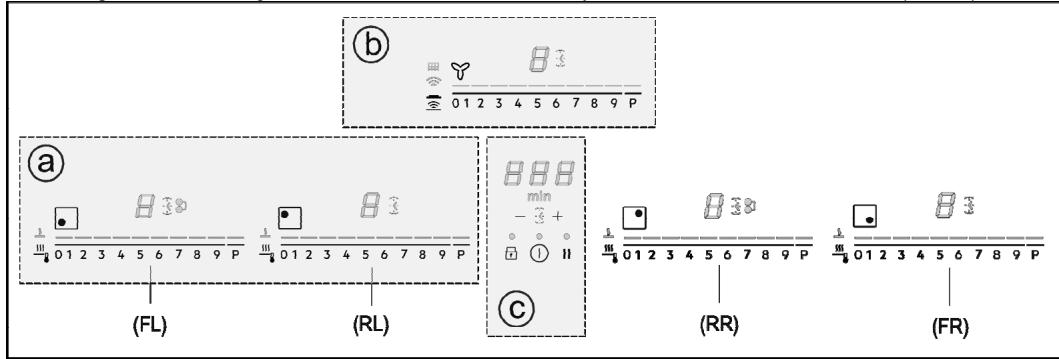

Bedienfeldanordnung

Anmerkung: Um die Steuerungen zu wählen, ist es ausreichend, die Symbole, die sie darstellen, zu berühren (drücken)

(a)

(b) (5)

C

Tasten

1. EIN/AUS Kochfeld/ Gebläse
2. Anzeige Position des Kochbereichs
3. Einstellung Leistungsstufe der jeweiligen Kochzone
4. Aktivierung Temperatur-Manager
5. Anzeige automatische Abzugsfunktion
6. Einstellung Abzugsleistung Gebläse
7. Aktivierung automatische Absaugfunktion Neustart Sättigungsanzeige der Filter
8. Aktivierung Timer Erhöhung/Verringerung Zeit Timer
9. Tastensperre 9+10. Kindersicherung 10 Pause / Memory

Display/LED

1. Visualisierung Power Level
2. Visualisierung Geschwindigkeit (Leistung) der Ansaugung
3. Display Kochbereich
4. Display Wrasenabzug
5. Display Timer
6. Anzeige Temperatur Manager
7. Anzeige Kundendienst Filter
8. Anzeige automatische Absaugfunktion
9. Anzeige Timer aktiv
10. Anzeige Egg Timer aktiv
11. Anzeige Bridge aktiv

VERWENDUNG DES KOCHFELDS

Was vor dem Beginn zu wissen ist:

Alle Funktionen dieses Kochfelds wurden unter Beachtung der strengsten Sicherheitsvorschriften geplant.

Aus diesem Grund:

• Einige Funktionen aktivieren sich nicht oder deaktivieren sich automatisch in Abwesenheit von Töpfen auf dem Herd oder wenn diese falsch positioniert sind.
• In anderen Fällen deaktivieren sich die aktivierten Funktionen automatisch nach weiteren Sekunden, wenn die gewährte Funktion eine weitere Einstellung, die nicht eingegeben wurde, besteht (z.B.: "Das Kochfeld einschalten" ohne "Den Kochbereich wählen" und die "Betriebstemperatur", oder die "Funktion Lock" oder diejenige des "Timer").

Achtung! Im Falle (zum Beispiel) von längerer

Verwendung konnte das Abschalten des Kochbereichs nicht umgehend erfolgen, da er sich in Phase der Abkühlung befindet; auf dem Display der Kochbereiche erscheint das Symbol Hⁿ , um anzuzeigen, dass er sich in dieser Phase befindet.

Warten Sie ab, dass das Display ausgeht, bevor Sie sich dem Kochbereich nähern.

Display Kochbereich

Auf den Displays bezüglich der Kochbereiche wird Folgendes angezeigt:

Eingeschalteter Kochbereich	0
Power Level (Leistungsstufe)	1...9-P
Residual Heat Indicator (Anzeige der Restwärme)	H
Pot Detector (Kochtopferkennung)	U
Funktion Temperature Manager (Temperaturmanager) aktiv	U
Funktion Child Lock aktiv	L
Funktion Pause	II
Funktion Automatic Heat UP (automatisches Aufheizen)	R

Eigens

• Safe Activation (sichere Aktivierung)

Das Produkt aktiviert sich nur in Anwesenheit von Töpfen auf dem Kochfeld: Der Heizprozess startet nicht oder unterbricht sich im Falle der Abwesenheit oder Entfernung der Töpfe.

Pot Detector (Kochtopferkennung)

Das Produkt erfasst automatisch das Vorhandensein von Töpfen auf den Kochbereichen.

Safety Shut Down (Sicherheitsabschaltung)

Aus Sicherheitsgründen besteht jeder Kochbereich eine maximale Betriebsdauer, die vom eingestellten Leistungsniveau abhängt.

Residual Heat Indicator (Angabe der Restwärme)

Beim Abschalten von einem oder mehreren Kochbereichen wird das Vorhandensein von Restwärme mit entsprechendem optischem Signal auf dem Display des betreffenden Kochbereichs durch das Symbol "H" angezeigt.

Funktionsweise

Anmerkung: Zur Aktivierung jeglicher Funktion ist es vorher notwendig, den gewünschten Bereich zu aktivieren.

Einschalten

ON/OFF Kochfeld/ Wrasenabzug drücken (antippen). Die Kontrolllampe leuchtet zur Anzeige auf, dass das Kochfeld/ Wrasenabzug bereit zur Verwendung ist. Zum Abschalten erneut drücken. Anmerkung: Diese Funktion hat den Vorrang vor allen anderen.

Wahl der Kochbereiche

Auswahlbereich (3) für den gewünschten Kochbereich antippen (drücken).

9 Leistungsstufen

Das Feld besitzt 9 Leistungsstufen. Berühren Sie mit dem Finger den Auswahlbereich (3) und ziehen Sie den Finger:

Nach rechts, um die Leistungsstufe zu erhöhen; nach links, um die Leistungsstufe zu senken. Um eine konstante Garleistung zu erreichen und eine Selbstregulierung (erhöhen/verringern der Leistung) zu vermeiden, sollten Sie eine Hitzeinstellung über 7 verwenden.

Power Booster (Leistungsverstärker)

Das Produkt ist mit einer zusätzlichen Leistungsstufe ausgestattet (über der Stufe 3), die für 10 Minuten aktiv bleibt, danach kehrt die Leistung auf die vorhergehende Stufe zurück.

Ziehen Sie mit dem Finger über den Auswahlbereich (3) (über die Stufe 5 hinaus) und aktivieren Sie den Power Booster.

Die Stufe Power Booster wird auf dem Display des Kochbereichs mit dem Symbol "P" angezeigt.

Bridge-Zonen

Die Kochbereiche sind dank der Funktion Bridge in der Lage, auf kombinierte Art zu arbeiten und einen einzigen Bereich mit einer Leistungsstufe zu schaffen. Diese Funktion erlaubt ein gleichzeitiges Garen mit Backformen und Töpfen von bedeutenden Abmessungen.

Es ist möglich, den vorderen Kochbereich "Master" in Kombination mit dem entsprechenden hinteren

"Nebenbereich" zu verwenden

(konsultieren Sie, um zu prüfen, auf welchen Bereichen diese Funktion vorgesehen ist, den Teil der Abbildungen dieses Handbuchs).

Um die Funktion Bridge zu aktivieren:

• Wählen Sie gleichzeitig die beiden Auswahlbereiche der Kochbereiche, die Sie benutzen möchten.
• Die Anzeige Bridge (21) des "Nebenbereichs" leuchtet.

• Über den Auswahlbereich (3) des Kochbereichs "Master" kann man die Betriebsstufe (Leistungsstufe) einstellen.
• Um die Funktion Bridge zu deaktivieren, ist es ausreichend, die gleiche Prozedur der Aktivierung zu wiederholen.

Temperature Manager (Temperaturmanager) ist eine

Kontrollfunktion, die das Aufrechterhalten der Wärme und einer konstanten Temperatur bei einer optimierten Leistungsstufe ermöglicht; ideal, um bereits fertig zubereitete Speisen warm zu halten.

Die Funktion Temperature Manager wird durch Antippen des Aktivierungsbereichs (4) aktiviert.

Auf dem Display des Kochbereichs, der im Temperature Manager arbeitet, erscheint das Symbol "L".

Key Lock (Tastensperre)

Key Lock (Tastensperre) erlaubt, die Einstellungen des Felds zu blockieren, um unbeabsichtigte Änderungen zu verhindern und darauf die bereits eingestellten Funktionen aktiv zu halten.

Aktivierung:

• Drücken Sie (9). Die LED auf der Taste leuchtet zur Anzeige der erfolgten Aktivierung auf.

Wiederholen Sie den Vorgang zur Deaktivierung.

Child Lock

Child Lock erlaubt, zu vermeiden, dass Kinder unabsichtlich die Kochbereiche und den Wrasenabzug einschalten und verhindert die Aktivierung jeglicher Funktion.

Child Lock kann nur bei eingeschaltetem Produkt, aber mit abgeschalteten Kochbereichen (und Wrasenabzug) aktiviert werden.

Aktivierung:

• Entfernen Sie eventuell auf dem Kochfeld vorhandene Töpfe.
• Drücken Sie gleichzeitig (9) und die Taste (10), bis ein akustisches Signal meldet, dass die Funktion aktiviert ist, und eine "L" auf dem Display (13) und (14) erscheint. Wiederholen Sie den Vorgang zur Deaktivierung.

- Timer

Die Funktion Timer ist ein Countdown, den man, auch gleichzeitig, auf jedem Kochbereich (und Wrasenabzugbereich) einstellen kann.

Am Ende der eingestellten Zeit schalten sich die Kochbereiche (oder Bereiche des Wrasenabzugs) automatisch ab und der Benutzer wird mit einem entsprechenden akustischen Signal darauf hingewiesen.

Aktivierung/Einstellung der Funktion Timer für das Kochfeld

Den Kochbereich wählen (Leistung ≠ 0) - Drücken Sie (8), um die Funktion Timer zu öffnen. Die Dauer des Timers einstellen:

Den Schalter drücken +, um die Zeit bis zur Automatikabschaltung zu verlängern.

Den Schalter drücken, um die Zeit bis zur

Automatikabschaltung zu verkürzen.

Gegebenenfalls den Vorgang auch für andere Kochbereiche wiederholen.

Anmerkung: Jeder Kochbereich kann einen verschiedenen Timer eingestellt haben; auf dem Display (15) erscheint für 10 Sekunden der Countdown des letzten, gewählten Kochbereichs, danach wird der Countdown von kürzester Dauer visualisiert.

Wenn der Timer den Countdown beendet hat, ertönt ein akustisches Signal (für 2 Minuten, oder es hört auf, wenn + gedrückt wird), während das Display (15) mit dem Symbol "000" blinkt.

Anmerkung: Auf der Seite des Displays des Kochbereichs erscheint bei eingestelltem Timer das Symbol (19).

Zum Ausschalten des Timers:

Wählen Sie den Kochbereich - Stellen Sie die Zeit am Timer über ein

Anmerkung: Die Funktion bleibt aktiv, wenn in der Zwischenzeit keine anderen Tasten gedrückt werden.

- Eieruhr

Die Funktion Eieruhr ist ein Countdown, der unabhängig von den Kochbereichen (und dem Wrasenabzugsbereich) ist.

Die Eieruhr schaltet sich ein, wenn man - + (8) drückt.

Anmerkung: Befolgen Sie für die Einstellung der Funktion Eieruhr die gleiche Prozedur wie bei der Funktion Timer.

Wenn der Timer den Countdown beendet hat, ertönt ein akustisches Signal (für 2 Minuten, oder es hört auf, wenn + gedrückt wird), während das Display (15) mit dem Symbol "0.00" blinkt.

Anmerkung: Bei verwendeter Eieruhr erscheint das

Symbol (20)

Pause

Die Funktion Pause erlaubt, jegliche Funktion, die auf dem Feld aktiv ist, zu unterbrechen und damit die Kochleistung auf Null zu bringen.

Aktivierung:

Drücken Sie (10) - es erscheint eine "J" auf dem Display (13).

Um die Funktion zu deaktivieren:

Anmerkung: Mit diesem Vorgang werden die Bedingungen

des Kochfelds vor der Pause wiederhergestellt.

Drücken Sie (10) - Tippen Sie auf den Bereich und ziehen Sie innerhalb 10

Sekunden mit den Fingern nach rechts auf dem Auswahlbereich (3) des Kochbereichs 2 (ABB.19);

Anmerkung: Wenn der Vorgang nicht in dieser Zeitspanne ausgeführt wird, bleibt die Funktion Pause aktiv.

Anmerkung: Wenn nach 10 Minuten die Funktion Pause nicht deaktiviert wird, schaltet sich das Kochfeld automatisch ab.

Recall

Die Funktion Recall erlaubt, alle auf dem Kochfeld eingestellten Einstellungen im Falle eines unbeabsichtigten Abschaltens wiederzuerlangen.

Aktivierung:

Schalten Sie das Kochfeld innerhalb 6 Sekunden nach der Abschaltung erneut ein - Drücken Sie " " innerhalb weiterer 6 Sekunden.

Automatic Heat UP (automatisches Aufheizen)

Die Funktion Automatic Heat UP (automatisches Aufheizen) erlaubt, die eingestellte Leistung schneller zu erreichen; diese Funktion hat den Vorteil eines schnelleren Garens, aber ohne das Risiko des Anbrennens der Speisen, da die Temperatur die eingestellte Stufe nicht übersteigt.

Diese Funktion ist für die Leistungsstufen 1-8 verfügbar.

Aktivierung:

• Tippen Sie im Auswahlbereich (3) solange auf die gewünschte Leistung
• bis eine "F" auf dem Display (13) erscheint.

Power Limitation

Mit der Funktion Power Limitation kann die Funktionsweise des Produkts so eingestellt werden, dass die maximale Leistungsaufnahme begrenzt wird.

Hinweis: Die Einstellungen müssen bei abgeschaltetem

Kochfeld gemacht werden, ohne die Taste zu drücken ①, wenn das Kochfeld an das Stromnetz angeschlossen wird oder in den darauffolgenden 2 Minuten.

Einstellung der Power Limitation:

• Halten Sie die Tasten + I I gedrückt, bis ein kurzes akustisches Signal ertönt.
• Fahren Sie gleichzeitig auf den Auswahlbereichen FL und RL 0123456789P, von links nach rechts, und drücken Sie dann für mehrere Sekunden auf den Bereich der letzten Leistungsstufe, bis ein kurzes Signal ertönt.
• Auf dem Display des Timers (15) erscheinen die Symbole "CF6", um anzuzeigen, dass die Einstellungen gemacht werden können.
• Das Display des Bereichs FL zeigt die Stromeinstellung an** 0 = 7,4 KW 1=4,5 KW **Voreinstellung beträgt 7,4 KW.
• Um die Einstellung der Power Limitation zu ändern, den Finger über die Auswahlbereiche FL ziehen.

0 amp; 1 amp; 2 amp; 3 amp; 4 amp; 5 amp; 6 amp; 7 amp; 8 amp; 9 P

• Um die Auswahl zu bestätigen, die Tasten 1 + 1 Sekunde lang drücken;

Es erklingt ein akustisches Signal, das die Einstellung bestätigt und die Funktion wird verlassen.

VERWENDUNG DES GEBLÄSES

Einschalten

EIN/AUS Kochfeld/ Gebläse ① drücken (berühren)

Die Kontrolllampe leuchtet zur Anzeige auf, dass das Kochfeld/ Gebläse bereit zur Verwendung ist. Zum Abschalten erneut drücken.

Anmerkung: Diese Funktion hat den Vorrang vor allen anderen.

Einschalten des Gebläses:

Die Auswahlleiste (6) berühren (drücken), um das Gebläse zu aktivieren.

Geschwindigkeit (Leistung) des Gebläses:

Mit den Fingern entlang der Auswahlleiste (6) berühren und durchlaufen:

nach rechts, um die Geschwindigkeit (Leistung) der

Ansaugung (0-10) zu erhöhen;

nach links, um die Geschwindigkeit (Leistung) der Ansaugung (10-0) zu verringern;

- Timer

Aktivierung/Einstellung der Funktion Timer für das Gebläse

Das Gebläse wählen (Geschwindigkeit ≠ 0). Zum Zugang zur Funktion Timer (von jeglicher

Geschwindigkeit) drücken. Die Dauer des Timers einstellen:

den Wahlschalter drücken, um die Zeit der automatischen Abschaltung zu erhöhen

den Wahlschalter drücken, um die Zeit der automatischen Abschaltung zu verringern

auf dem Display (15) wird der Countdown angezeigt.

Anmerkung: auf der Seite des Displays des Gebläses

erscheint mit aktiviertem Timer das Symbol (19).

Wenn der Timer den Countdown beendet hat, ertönt ein akustisches Signal (für 2 Minuten, oder bis eine beliebige Taste am Kochfeld berührt wird), während das Display (15) mit dem Symbol "0.00" blinkt.

Zur Ausschaltung des Timers:

Wählen Sie den Kochbereich. - den Wert des Timers auf "0" mittels — einstellen. Anmerkung: Die Funktion bleibt aktiv, wenn in der Zwischenzeit keine anderen Tasten gedrückt werden.

Anzeige der Filtersättigung

Die Abzugshaube zeigt an, wenn es notwendig ist, die Filterwartung auszuführen:

Fettfilter LED (17) leuchtet auf. Geruchsfilter mit Aktivkohle LED (17) blinkt.

- Reset Sättigung der Filter

Nach der Filterwartung (Fettfilter und/oder Aktivkohle), Taste

(7) lange drücken;

• Aktivierung der Anzeige Sättigung Geruchsfilter mit Aktivkohle

Diese Anzeige ist in der Regel abgeschaltet.

Um sie zu aktivieren:

• Abzugsfläche durch ① anschalten;

• Absaugmotor und Kochfeld sind ausgeschaltet, (7) drücken und gedrückt halten;
• "He" geht an und wieder aus, um die erfolgte Aktivierung anzuzeigen.

- Deaktivierung der Anzeige Sättigung Geruchsfilter mit Aktivkohle

den oben beschriebenen Vorgang der Aktivierung wiederholen

• "He" geht an und wieder aus, um die erfolgte Deaktivierung anzuzeigen.

Automatikbetrieb (Hob2Hood)

Die Abzugshaube schaltet sich mit der geeignetsten Geschwindigkeit ein und passt die Saugkapazität den Leistungen der Kochbereiche an.

Wenn das Kochfeld abgeschaltet ist, schaltet die Dunstabzugshaube schrittweise die Absauggeschwindigkeit herunter und entfernt so die restlichen Dämpfe und Gerüche, bevor sie sich ganz abschaltet.

Zum Einsatz dieser Funktion:

Kurz (7) drücken, die LED " 18 leuchtet zur Anzeige, dass die Abzugshaube in dieser Modalität arbeitet, auf.

Das Gerät ist für den Gebrauch in Kombination mit einem KIT Sensor Window (nicht vom Hersteller mitgeliefert) ausgerüstet.

Wenn man das KIT Sensor Window (nur im ABSAUGMODUS), schaltet sich die Luftabsaugung jedes Mal ab, wenn das Fenster im Raum, an dem das KIT angebracht worden ist, geschlossen ist.

-Der elektrische Anschluss des KITs an das Gerät muss von einem spezialisierten Fachtechniker ausgeführt werden.

-Das KIT muss gemäß den Sicherheitsvorschriften, die für das Bauteil und den Einsatz mit dem Gerät gelten, getrennt zertifiziert werden. Die Installation muss im Einklang mit den geltenden Regelungen für Hausanlagen ausgeführt werden.

ACHTUNG:

-Die Kabel, mit denen das Kit an das Gerät angeschlossen wird, müssen zu einem zertifizierten Kreislauf mit Sicherheitskleinspannung (SELV) gehören.

-Der Hersteller des Geräts haftet nicht für eventuell auftretende Probleme, Schäden oder Brände durch Mängel und/oder Funktionsstörungen und/oder nicht fachgerechter Installation des KITs.

4.1 Leistungstabellen

Leistungsstufea		Tipologia di cottura	Benutzung der Stufe (die Angabe ergänzt ihre Erfahrung und ihre Kochgewohnheiten
Max. Leistung	Power	Schnell aufwärmen	Ideal, um die Temperatur der Lebensmittel in kurzer Zeit zu erhöhen (bis zum schellen Sieden bei Wasser) sowie um Flüssigkeiten schnell aufzuwärmen
	8-9	Braten - Sieden	Ideal zum Bräunen; zum Ankochen; um tieffefiorene Produkte zu braten und zum schellen Sieden
Hohe Leistunga	7-8	Bräunen - Anbraten- Sieden- Grillen	Ideal zum Anbraten, um heftig am Sieden zu halten, zum Kochen und Grillen (für kurze Zeiträume, 5-10 Min.)
	6-7	Bräunen - Kochen - Schmoren - Anbraten - Grillen	Ideal zum Anbraten, um leicht am Sieden zu halten, zum Kochen und Grillen (für mittlere Zeiträume, 10-20 Min.)
Mittlerer Leistung	4-5	Kochen - Schmoren - Anbraten - Grillen	Ideal zum Schmoren, um sanft am Sieden zu halten, zum Kochen (für lange Zeiträume)
	3-4	Kochen - Einkochen	Ideal zum langen Kochen (Reis, Soßen, Braten, Fisch) mit Flüssigkeiten (z.B. Wasser, Wein, Brehe, Milch)
	2-3	Kochen - Einkochen	Ideal zum langen Kochen (Mengen unter einem Liter, Reis, Soßen, Braten, Fisch) mit Kochflüssigkeiten (z.B. Wasser, Wein, Brehe, Milch))
Niedrige Leistunga	1-2	Schmelzen - Auftauen - Warmhalten	ideal um Butter weich zu machen, Schokolade sanft zu schmelzen, um keine Mengen aufzutauen
	1	Schmelzen - Auftauen - Warmhalten	Ideal, um sogeben gekochtte Portionen warm zu halten
AUS	Null-Leistung	Ablagefläche	Kochfeld in Bereitschaftsstellung oder aus (Restwärme wird mit H angezeigt))

4.2 Kochtabellen

Lebensmittelkategorie	Gerichte oder Kochvorgang-Art	Leistungsstufe und Kochablauf
		Erste Phase	Leistungen	Zweite Phase	Leistungen
Nudeln, Reis	Frische Nudeln	Wasser erhitzen	Booster-9	Nudeln kochen und am Sieden halten	7-8
	Frische Nudeln	Wasser erhitzen	Booster-9	Nudeln kochen und am Sieden halten	7-8
	Gesottener Reis	Wasser erhitzen	Booster-9	Nudeln kochen und am Sieden halten	5-6
	Risotto	Anbraten Gemüse und Rösten	7-8	Kochen	4-5
Gemüse und Hülsenfrüchte	Gesottene	Wasser erhitzen	Booster-9	Sieden	6-7
	Gebratene	Aufwärmen vom Öl	9	Braten	8-9
	Sautierte	Kochgeschirr erwärmen	7-8	Kochen	6-7
	Geschmorte	Kochgeschirr erwärmen	7-8	Kochen	3-4
	Angebratene	Kochgeschirr erwärmen	7-8	Angebratene Gemüse goldbraun braten	7-8
Fleisch	Braten	Fleisch mit Öl goldbraun braten (Leistung 6 falls mit Butter)	7-8	Kochen	3-4
	Gegrillt	Vorwärmen des Topfes	7-8	Beidseitig grillen	7-8
	Bräunen	Bräunen mit Öl (Leistung 6 falls mit Butter)	7-8	Kochen	4-5
	Feucht gegartes/gechemfortes	Bräunen mit Öl (Leistung 6 falls mit Butter)	7-8	Kochen	3-4
Fisch	Gegrillt	Vorwärmen des Topfes	7-8	Kochen	7-8
	Feucht gegartes/gechemfortes	Bräunen mit Öl (Leistung 6 falls mit Butter)	7-8	Kochen	3-4
	Gebratenes	Öl erhitzen	8-9	Braten	7-8
Eier	Frittaten	Erwärmen der Pflanne mit Butter oder Speiseöl	6	Kochen	6-7
	Omelette	Erwärmen der Pflanne mit Butter oder Speiseöl	6	Kochen	5-6
	Weich gekochte/hart gekochte	Wasser erhitzen	Booster-9	Kochen	5-6
	Pancakes	Erwärmen der Pflanne mit Butter	6	Kochen	6-7
Soßen	Tomatensoße	Bräunen mit Öl (Leistung 6 falls mit Butter)	6-7	Kochen	3-4
	Bolognese Fleischsoße	Bräunen mit Öl (Leistung 6 falls mit Butter)	6-7	Kochen	3-4
	Béchamelsoße	Vorbereitung der Basis (Butter und Mehl schmelzen)	5-6	Leicht aufkochen	3-4
Kuchen und andere Süßigkeiten, Cremen	Eiercreme	Milch aufkochen	4-5	Leicht am Sieden halten	4-5
	Puddings	Milch aufkochen	4-5	Leicht am Sieden halten	2-3
	Milchreis	Milch aufwärmen	5-6	Leicht am Sieden halten	2-3

5. Wartung

Wartung der Kochfläche

Achtung! Bevor Sie jegliche Aktion im Bereich Reinigung oder Wartung durchführen, stellen Sie sicher, dass alle Kochfelder ausgeschaltet sind und dass die Wärmeanzeige erloschen ist.

5.1 Reinigung

Die Kochfläche muss nach jedem Gebrauch gereinigt werden.

Wichtig:

Verwenden Sie keine Scheuermittel, kratzende Schwämme oder Stahlwolle. Ihre Verwendung kann mit der Zeit das Glas beschädigen.

Verwenden Sie keine chemischen, ätzenden Reinigungsmittel sowie Backofenreiniger oder Fleckenentferner.

Lassen Sie nach jedem Gebrauch die Fläche abkühlen und reinigen Sie sie, um Angeklebtes und Flecken durch Essensreste zu entfernen.

Zucker oder Lebensmittel mit hohem Zuckergehalt können die Oberfläche beschädigen und sollten sofort entfernt werden.

Salz, Zucker oder Sand können die Glasoberfläche beschädigen.

Benutzen Sie ein weiches Tuch, Küchenpapier oder geeignete Reinigungsmittel (halten Sie sich an die Anweisungen des Herstellers).

VERWENDEN SIE KEINE DAMPFREINIGER!!

Wichtig:

Im Falle eines Überlaufens von Flüssigkeiten in die Abzugshaube besteht die Möglichkeit, diese über das Ablaufventil an der Unterseite der Bodenwanne des Gerätes ablaufen zu lassen. Damit können alle Reste entfernt und eine hygienische Reinigung gewährleistet werden.

Abb.18

Für eine gründlichere Reinigung können Sie die komplette

Bodenwanne entfernen.

Abb.18a - 18b

Wartung der Abzugshaube

Reinigung

Zur Reinigung benutzen Sie AUSSCHLIEßLICH ein feuchtes Tuch mit neutralen Reinigern. VERWENDEN SIE ZU REINIGUNG KEINE HILFSMITTEL ODER GERÄTE!

VERWENDEN SIE ZU REINIGUNG KEINE HILFSMITTEL ODER GERÄTE!

Vermeiden Sie die Benutzung von Scheuermitteln.

Vermeiden Sie die Benutzung von Scheuermitteln.

Fettfilter

Dieser Filter fängt vom Kochen stammende Fettteilchen ab.

Dieser Filter fängt vom Kochen stammende Fetteilchen ab.

Er muss einmal im Monat gereinigt werden (bzw. wenn das System zur Anzeige der Sättigung der Filter dies erfordert). Dies kann mit schonenden Reinigungsmitteln von Hand oder in der Spülmaschine bei niedriger Temperatur erfolgen. Beim Waschen in der Spülmaschine kann sich der metallische

Fettfilter verfärben, trotzdem ändern sich seine Eigenschaften bezüglich des Filterns nicht.

Bild 15-16

Aktivkohle-Filter - Keramik

(Nur für die Version mit Filter)

Hält die unangenehmen Gerüche, die sich beim Kochen entwickeln, fest.

Der Artikel hat vier Aktivkohle-Filterkassetten, welche die Gerüche über die Aktivkohle, die sie enthalten, festhalten. Die Aktivkohle ist in einen Keramikrahmen integriert, wodurch die Unreinheiten vollständig und leicht an ihnen hängen bleiben können und eine große Aufnahmeoberfläche geschaffen wird. Die Aktivkohle-Keramikfilter sind erst nach relativ längerer Zeit gesättigt. Die Sättigung hängt von den Kochgewohnheiten und der Regelmäßigkeit, mit welcher der Fettfilter gereinigt wird, ab. Die Geruchsfilter können alle 2/3 Monate durch Erhitzung regeneriert werden, indem sie für 45 Minuten in den auf 200°C vorgeheizten Backofen gelegt werden. Mit einer regelmäßigen Regenerierung haben die Filter eine maximale Lebensdauer von 5 Jahren.

Bild 17-17a-17b-17c

5.2 Störungssuche

FEHLER CODE	BESCHREIBUNG	MÖGLICHE URSACHEN	FEHLERBEHEBUNG
E2	Die Elektronik schaltet sich wegen erhöhter Temperatur ab	Die innere Temperatur der elektrischen Komponenten ist zu hoch	Vor einem erneuten Gebrauch, warten Sie bis sich die Flüche abkühlt hat
ERR03 + akustisches Signal	Es wird eine kontinuierliche (Dauer-) Aktivierung der Taste detektiert. Die Schnittstelle stellt sich nach 10 Sekunden ab.	Wasser, Töppe oder Kühcnutensilien auf der Benutzerschnittstelle.	Oberfläche reinigen, eventuell Gegenstände vom Kochfeld räumen.
Bei allen anderen Fehlermeldungen (E...U...)	Rufen Sie den Kundenservice an und nennen Sie ihren Fehlercode

5.3 Kundendienst

Bevor Sie den Kundendienst kontaktieren:

1. Überprüfen Sie, ob Sie das Problem anhand der Punkte in der „Fehlerbehebung“ nicht selbst lösen können.

2. Schalten Sie das Gerät aus und dann wieder ein, um sicherzugehen, dass sich die Störung nicht von alleine gelöst hat.

Falls nach allen oben genannten Überprüfungen die Störung weiterhin besteht, rufen Sie den nächstgelegenen

Kundendienst an.

Indikatoren Aktiv Timer

Indikatoren Aktiv Egg Timer

Indikatoren Aktiv Bridge

Um die Bridge-Funktion zu aktivieren:

- Stellen Sie die Markierungszonen für die Kochzonen ein, die Sie verwenden möchten. - Die Bridge-Anzeige (21) für die Kochzone "Sekundär" leuchtet auf.

• Über die Markierungszone (3) für die Kochzone "Master" ist es möglich, die Betriebsleistungsstufe einzustellen.
• Es genügt, den Aktivierungsvorgang zu wiederholen, um auszuschalten.

Automatische Funktion (Kochfeld2Dunstabzugshaube)

Kontrollleuchte für Bridge-Funktion aktiviert

VERWENDUNG DES KOCHFELDS

Bevor Sie das Kochfeld in Betrieb nehmen, Funktion:

Abluftgeschwindigkeit (Leistung):
