BRUKSANVISNING PS274E ELU

10 Brug beskyttlesbriller

Ledningsklemme (fig. D)

• Anbring ledningen (42) i ledningsklemmen (43). Sørg for, at ledningen after klemmen er lang nok, SSE savhovedet kan beveiges frit.

3 Tenk på arbeidsmiljoet

4 Beskytt deg mot elektrisk stot

Ledningssklemme (fig. D)

• Klem fast motorledningen (42) i klemmen (43). Sørg for tilstrekkelig ledning for sag Hodets bevegelse.

Montering på benk (fig. E)

För maskinen tā i bruk:

• Monter riktig sagblad. Ikke bruk sagblad som er utslitt. Sagbladet mä vare konstruert for en omdreiningshastigkeit som er større enn eller lik(Maximal omdreiningshastigkeit for情况进行).
• Ikke forsök Å skjær e svaert små arbeidsstykker.
• La bladet arbeide uten Å tvinge arbeidsstykket inn mot sagbladet.
• La motoren nà normal hastighet fór du begyinner Å skjæere.
• Kontroller at alle lageskruer og lasehandtak er trukket til.

Monter rullebordet i.h.t. veiledningen som leveres med stativet.

Du har valt en Elu maskine. Mängarig erfarenhet, ihardig produktutveckling och fornyelse gör Elu till att av de mest pälitiga namnen für professionlla användare.

Innehállsforteckning

Tekniska data	sv - 1
CE-Försakran om överensstammelse	sv - 1
Säkerhetsinstruktionaler	sv - 2
Kontroll av förpackningens innehäll	sv - 3
Beskrivning	sv - 3
Elektrisk sökerhet	sv - 3
Bruk med fändängningssladd	sv - 3
Montering	sv - 3
Justering	sv - 4
Bruksanvisning	sv - 4
Skötsel	sv - 7
Elu service	sv - 7

Tekniska data

		PS274	PS274E
Spanning	V	230	230
Motor effektforbrukning (in)	W	1.200	1.600
Motoreffekt (ut)	W	800	1.100
Klingdiameter	mm	216	216
Håld diameter	mm	30	30
Obelastat varvital/min		6.700	2.500-5.000
Gering (max.)	vänster och höger	48°	48°
Vinkel (max.)	vänster	48°	48°
Dubbelingering	vinklad	45°	45°
	ginger	45°	45°
Kapacitet
kapning 90°	mm	60 x 270	60 x 270
gingering45°	mm	60 x 190	60 x 190
gingering 48°	mm	60 x 180	60 x 180
vinklad 45°	mm	48 x 270	48 x 270
vinklad 48°	mm	44 x 270	44 x 270
Totala dimensioner	mm	460 x 560 x 430	460 x 560 x 430
Vikt	kg	15,5	16
Säkring:
230 V			10 A

Följande symboler har anvånts i handboken:

Anger risk für personskada, livsfara aller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken.

Anger risk for elektrisk stöt.

Vassa kanter.

CE-Forsakran om overensstammelse

PS274/PS274E

Elu forklarar att dessa elverktyg ar konstruerade i overensstammelse med foljande normer: 89/392/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

För mer information ombeds ni kontakta Elu på nedanstående adress aller se baksidan av manualen.

Ljudnish överensstämmer med Europeiska Gemskapens bestammelser 86/188/EEG & 89/392/EEG, uppmätt enligt EN 50144:

		PS274	PS274E
LDA(ludtryck)	dB(A)*	89,7	89,7
LWA(ljudeffekt)	dB(A)	97,7	97,7

• vid användarens öra

Vidtag lämpiga Åtgårder for hörskelskydd om Ijudniva överskrider 85 dB(A).

Det vögda geometriska medelvärdet av accelerationsfrekvensen entwickel EN 50144:

Innan Du börjar anecdá maskinen, tag nagra minuter i ansprák für att lasaigen brombruksanvisingen. Spara bruksanvisingen lätt tillgängligt, sö att alla som använder maskinen har tillgang tillBruksanvisingen.

Förutom nedanstäende instruktioner, följ alltid Arbetarskyddstyrelsens regler.

WARNING!

När man använder elverktyg skall dessa grundläggande sakerhetsinstruktioner alltid följas für att minska risken für elektriska stötar, personskada och brand.

1 Använd hörsselydd

Ljudniván vid bearbetning av olika material kan variera, ibland överstiger niván 85 dB(A). För att skydda Dig själv, använd alltid hörsksydd.

2 Håll arbetsområdet i ordning

Nedskräpade ytor och arbetsbänkar inbjuder till skador.

3 Tänk på arbetsmiljöns inverkan

Utsatt inte elverktyg for regn. Använd inte elverktyg på fuktiga eller våta platser. Ha bra belysning over arbetsytan. Använd inte elverktyg i narheden av lättantändliga vätskor erler gaser.

4 Skydda Dig mot elektriska stötar

Undvik kroppskontakt med jordade delar (t.ex. rör, radiatorer, spasar, kylskåp). Vid extrema arbetsforhällanden (t.ex. hög faktighet, uppkomst av metalldamm osv.) kan den elektriska sakerheten ökas med koppling av en skiljetransformerer eller en jordfelsbrytare.

5 Utom räckhäll for barn

Se till att verktyget och sladden forvaras utom räckhäll für barn.
Personer under 16år fär inte arbeta med verktyget på egen hand.

6 Forvara verktyg sakert

När elverktyget inte används skall det forvaras på ett torr, högnt placerat stäle, inlåst, utom räckhäll für barn.

7 Overbelastainte elverktyg

Du arbetar bättre och särkare inom det angivna effektsmådet.

8 Använd rätt elverktyg

Tvinga inte elverktyget att gora arabeten som ar avsedda for kraftigare verktyg. Anvand inte elverktyg for andamal de inte ar avsedda for: anvand t.ex. inte handcirkelsag for att saga av kvistar erer vedtra.

9 Kla Dig ratt

Bär inte lõst höngande kläder erller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas vid utomhusarben. Använd harnät om Du har langt帽子.

10 Använd skyddsglasögon

Använd skyddsglasögon for att Förhindra att damm blåser in i Dina ögon vilket kan Förorsaka skada. Om mycket damm uppstår använd även ansiktsmask.

11 Mishandla inte sladden

Bär aldrig verktyget i sladden och använd inte sladden für att ta ut kontakten från uttaget. Utsätt inte sladden für hetta, olja eller skarpa kanter.

12 Satt fast arbetsstysticket

Använd skruvtvingar eller att skruvstycke for att hälla fast arbetsstyccket. Det är särkareän att använda handen och Du fär bögge händerna frijafor arbetet.

13 Strack Dig inte for mycket

Se till att Du alltid har saker fotfaste och balans.

Häll tillbehörden skarpa och rena. Följ instruktionerna beträffande skötsel och byte av tillbehör. Kontrollera elverktygets sladd regelmässigt och få den reparerad hos en erkänd fackverkstad om den är skadad. Kontrollera forlängningssladdar regelmässigt och byt ut dem om de är skadade. Häll handtgaten torra, rena och fria frän olja och fett.

när elverktyg inte ar i bruk, innan service och vid byte av verktyg sāsom sāgklinga, borr och fräs.

16 Tag bort nycklar

Kontrollera att nycklar och justerverktyg har tagits bort fran elverktyget innan det startas.

Bär inte anslutna elverktyg med fingret på strömbrytaren. Se till att strömbrytaren är frånslagen;narr Du ansluter stickkontakten till uttaget.

18 Förängningssladdar utomhus

Utomhus skall forlängningsladdar endast anvandas som ar tillatna for utomhusbruk och markta for detta.

19 Var uppmarksam

Titta på det Du gör. Använd sunt fönuft. Använd inte elverktyget;när Du ar trött.

20 Kontrollera elverktyget for skador innan Du ansluter sladden till vagguttaget

Innan fortsett använding av elverktyget skull eventuellt skadade skyddsanordninger och andra defekta delar kontrolleras noggrant for att fastställa om detkommen att fungera riktigt och utföra den avsedda Funktionen. Kontrollera att de rörliga delarna fungerar oklanderlicht och inte klämmer, att inga delar ár brutna, att alla delar ár riktigt monterade och att andra Förhällanden som kan páverka driften stämmer. En skyddsanordning eller annan del, som ár skadad, skall repareras erler bytas ut av en erkänd fackverkstad, om ej annat anges ibruksanvisingen. Felaktiga strömbrytare mäste bytas hos en fackverkstad. Använd inte elverktyget om strömbrytaren inte kan kopplas till eller frän.

21 For Din personlga sakerhet

Använd endast tillbehör och tillsatser som är rekommenderade i brauksanvisingen och katalogerna. Användning av annat verktyg ullbehör än vad som rekommenderas i brauksanvisingen ellkatalogerna kan innebära risk for personskada.

22 Reparation av verktyg fär endast utföras av godkänd Elu serviceverkstad

Det hare verktyget motsvarar gallande sakerhetsbestammelser.

For att undvika olycksfall ske reparatoner och elanordninger endast utforas av behörig elektromontör.

Sarskilda sakerhetsregler for gingssagar

• Kontrollera att sāgklingan roterar Ḍt ratt häll. Kontrollera att klingan ār skarp. Använd varken minde eller större sāgklingor ān vad som rekommenderas. Se "tekniska data" För information om sāgklingans storlek.
• Kontrollera att alla reglage och sparrar Åtdragna innan Du startar sägen.
• Kontrollera med jämna mellanrum att ventilerna på sagen ej ar igensatta av damm ochSPAN.
• Drag ut stickkontakten ur vöggen innan Du utför underhällsarbete eller byter sagglinga.
• Lás bra克斯anvisningen innan Du använder tillbehör till sägen. Fel användning kan medföra person- och materialskador.
• Se till att motorn när fullt varvtil innan Du börjar sāga.
• Släpp upp sāghuvudet frän sagsnittet innan Du släpper strömbrytaren.
  Satt inte in nagot foremal i flakten for att stanna motoraxeln.
• Häll handerna borta frän sagglingan när strömmen ar ansluten.
• Sāga inte extrem små bitar.
• Försök inte stoppa sagg Klingan genom att pressa nagot foremål mot klingan. Det kan orsaka mycket svåra personskador.
• Använd aldrig skadade sagklingor.
• Använd inga slipskivor.
• Sāga aldrig ferrometaller, icedeferrometaller erler murverk.

Övriga risker

Följande risker ar forbundna till anvandningen av geringsagar:

Även om man foljer alla relevanta sakerhetsföreskrifter och tillämpaar alla sakerhetsanordningar kan vissa kvarstäende risker inte undvikas. Dessa är:

• Hörsselskada.

• Risk for olyckor orsakade av det roterande sagbladets oskyddade delar.

• Risk für kroppsskada vid bladbyte.

• Risk att klämma fingrarna när skyddskaporna öppnas.
• Hälsorisker till följd av inandat damm som bildas vid sängning av trä, i synnerhet ek, bok och MDF.

Kontroll av forpackningens innehåll

Forpackningen innehaaller:

1 Delvis monterad maskin
1 Insexnyckel 4 mm
1 Insexnyckel 6 mm
1 216 mm TCT sagklinga
2 Lasskruvar
1 Insatsanhàll (med 2 st skruvar)
1 Utsugadapterset:

2 utsugmunstycken (med 2 st skruvar)
3 flexibla plastslangar
1 3-vags adapter

1 Instruktionshandbok
1 Sprangteckning

• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstätt i samband med transport.
• Läs noga igenom handboken och fövissa Dig om att Du Förstår instruktionerna innan Du böjrar använda maskinen.
• Avlagsna sagen försiktigt från forpackningsmaterial.

Beskrivning (fig. A1 & A2)

Din Elu Kap- och Geringssag ar utvecklad for professionll anvanding.
Detta hogprecisionsverktyg kan enkelt och snabbt stallas in pa vertikal rak
kapning, vinklad kapning, geringskapning ell dubbelgering.
Om arbetsstycket sats pa en trabit okas kapaciteten till 300 mm.

A1

1 Strömbrytare
2 Sparr for saghuvudet
3 Handtag
4 Fast övre klingskydd
5 Yttre flans
6 Lasskruv for sagklingan
7 Undre klingskydd
8 Insatsanhåll
9 Fast bord

10 Lasskruv for sagklingan
11 Spärhake für fasta stopp
12 Lasskruv for gering
13 Svängbart bord/geringsarm
14 Geringsskala
15 Anhãll
16 Ovre utsugsmunstycke

A2

17 Sparr for saghuvudets langdrelose
18 Hake for sāghuvudet
19 Spannhake for saghuvudets vinkel
20 Vinkelskala
21 Hål for skruvar vid fastmontering av sagen på bank
22 Transportsparr
23 Styrstanger
24 Saghuvud

Extra tillbehör

A3

25 Andbricka
26 Stödstänger
27 Materialstöd

28 Fastspanningsanordning for arbetsstycke
29 Svängbart materialstopp
30 Justerbart stativ (max höjd 760 mm)
31 Stödben

A4

32 Längdstopp für korta arbetsstycken (kan bara användas tillsammans med stödstängerna [26])

A5

31 Stödben

33 Rullbord

Elektrisk sakerhet

Den elektriska motorn ar endast avsedd for en spanning. Kontrollera alltid att spanningen på nätet motsvarar den spanning som finns angiven på markpläten.

Uttbyte av kabel aller Kontakt

Tänk på sakerhetsforeskrifterna när du ská byta ut sladden eller kontakten. En kontakt med frilagda kopparledare ar livsfarlig om den kopplas i ett spanningsforande eluttag.

Bruk med förlängningssladd

Om du behöver använda en förlängningssladd, använden godkänd. förlängningssladd lampiefor den har maskinens stromfürbrukning (se tekniska data). Minsta ledartjocklek ar 1,5 mm². Om du använder en sladdvinda, vira alltid av sladden fullständigt.

Montering

Motorn och skydden ar redan monterade på bordet.

Dammsugning (fig. B)

Det övre utsugsmunstycket (16) ár monterat på fabriken.

• Tryck in det mittersta utsugsmunstycket (34) enligt figuren.
  Fixera det undre utsugsmunstycket (35) med hjälp av skruvarna (36).
• Fäst slangarna(37)till munstyckena; den langsta slangen till munstycke(16).
• Anslut slangarna till 3-vagsadaptern (38).
• Använd om möjigt en dammsugare som fyller gällande föreskrifter gällande dammutsläpp.

Använd geringsanhålet vid alla sānginar!

• Tryck ned sāghuvudet (24) och dra ut transportsparren (22), slapp sedan upp sāghuvudet igen (fig. A2).
• Satt in skruvarna (40) och klämbrickorna (41) i hålen (39) enligt figuren für att montera insatsanḥället (fig. C).

Sladdklamma (fig. D)

• Satt in sladden (42) i sladdklamman (43). Se till att tillrackligt mycket sladd ar fri SSAATT saghuvudet kan manovreras fritt.

Bänkmontering (fig. E)

Sagen kan monteras på alla plana och stabila ytor. Men det bösta är att montera sagen med en arbetshöjd på 700-750 mm.
- For in de två lasskruvarna (45) i de två hålæn (21).

• Se till att sagen monterats ordentlich sa att den inte kan rora sig under sagningen.

Tänderna på att nytt blad ar mycket vassa och kan vara farliga.

• Håll spindellåset (44) intryckt och snurra sagglingan med handen tills Du känner att lasetar. Fortsätt att trycka in spindellåset sa att klingan inte kan snurra (fig. F1).
• Använd 6 mm insexyckeln och lossa lasskruven für sagklingan (6) genom att vrida den medsols. Ta bort lasskruven für klingan (6), klämbrickan och den yttre flänsen (5) (fig. A1).
• Tryck in det kombinerade undre klingskyddet och sparren for saghuvudet (2) sa att det undre skyddet (7) hojs och ta bort saggklingan (45) (fig. F2).
• Montera den nya sagglingan (45) på axeln (46) på den inre fländsen (47) och kontrollera samtidigt att spetsen på de undre sagtänderna pekar mot anhålet (bort frän operatoren) (fig. F2).
• Byt ut den yttre flänsen (5), och se till att lokaliseringsk slackarna (48) sitter på plats ordentlich, en på var sida av motorn.
• Dra at lasskruven for sagklingan (6) genom att dra den motsols samtidigt som Du trycker in spindellåset (44) med den andra handen (fig. F1).

Tryck aldrig in spindellåset medan bladet roterar.

Justering

Dra alltid ur kontakten innan justering.

Din geringssåg var korrekt justerad nar den lämnde fabriken. Om justering skulle behövas after transport eller hantering, eller av nagot annat skål skall fällande instruktioner följas. När dessa justeringar genomförts behöver de inteändrasigen.

Justering av styrstängerna for konstant djup (fig. A2, F1, G1 & G2)

Såg Klingan skall snurra fritt utan att vidröra det fasta bordet vid spåretslutEllervidrörligaarmensfront.Forattuppnà denna precision i allaIagen maste styrstängerna vara parallellt installda till bordet nar sāghuvudetäi sittlagsta lage.

• Tryck in det kombinerade undre klingskyddet och spärren for sāghuvudet (2) (fig. F1).
• Tryck ned saghuvudet helt i den bakre positionen och mat hojden mellan det rørliga bordet (13) och underkanten av den yttre flänsen (5) (fig. G1).
• Lossa spärren für sāghuvudets langdreelse (17) (fig. A2).
• Håll sāghuvudet nedtryckt och dra det hela vägen ut.
• Mät ännu en gäng höjden,enligt figur G1. Bäda matresultaten skå stämma överens.
• Installingen gär till sä har:
• Lossa låsmuttern (49) i fästet (50) som är placerat under det övre utsugsmunstycket (16) och justera skruven (51) after behov, en liters bit i taget (fig. G2).
• Dra at lasmuttern (49).

Kontrollera alltid att sāgklingan inte vidrör det fasta bordet vid spàrets slut ell er vid den rörliga armens front. Det ār viktigt att kontrollera detta báde i 90^ och 45^ vindel. Starta inte sāgen innan detta har kontrollerats!

Kontroll and justering av sagklingan i forhällande till anhället (fig. A2, H1 - H4)

• Lossa lasskruven for gering (12) genom att vrida den motsols (fig. H1)

• Tryck ned huvudet och lås det med transportsparren (22) (fig. A2).

• Lyft sparrhaken (11) och vrid saghuvudet till geringsposition 0^ . Dra inte at lasskruven (12) (fig. H1).

• Kontrollera att de två 0^ -markeringarna (52) på skalan (14) syns (fig. H2).
• Lagg en vinkelhake (53) mot anhållets vänstra sida (15) och mot sagglingan (45) (fig. H3).

Låt vinkelhaken inte vidröra sagtändernas spetsar.

• Om sagklingan inte ar exakt 90^ i forhallande till anhallet:
• Lossa de två skruvarna (53) och flytta skalan/såghuvudet till vänster eller höger tills sagglingan,enigt vinkelhaken är i 90^ vinkel i forhällande till anhället (fig. H4).
• Draatology for Gering (12) (fig. H1).
• Dra at de två skruvarna (53) (fig. H4).

Se till att den bakre kanten på skalan vidrör de två lokaliseringsklackarna (54) hela tiden.

Kontroll och justering av sagg Klingan i forhallande till bordet (fig. A2, J1 - J3)

• Kontrollera att sāghuvudet ār fastlást i 0^ geringsposition.
• Lossa på spännhaken För sāghuvudets vinkel (19) genom att dra den nedät (fig. A2).
• Tryck sāghuvudet Åt Höger tills det är helt vertikalt och lås spannhaken ingen (19).
• Lagg en vinkelhake (53) mot sagsbordet och长期以来 med sagsklingan (45) (fig. J1).

Låt vinkelhaken inte vidröra sagtändernas spetsar.

• Installingen gär till sä har:
• Lossa spannhaken (19) (fig. A2).
  Vrid justeringsskruven(55)med en insexnyckel, in ellr ut after behov (fig.J2).
• Kontrollera att markören (56) pekar på 0^ på vinkelskalan (20) (fig. J3).
• Om inte, lossa de två skruvarna (57) flytta skalan (20) after behov och dra Åt de två skruvarna igen.

Kontroll och justering av vinkelgraden (fig. J3, K1 & K2)

Sagen har ett system für vinkelinställning (58) som gör det möjgt att fixera inställingen vid 45^ aller 48^ (fig. K1).

• Utat = 48°
• In t = 45^
  Tryck in sprinten som reglerar 45^ / 48^ (58).
  Trycknedspannhaken(19).
  Vrid saghuvudet at vander, sa mycket det garr.
• Kontrollera med en gradskiva att vinkel ar exakt 45^ (fig. K2).
• Om justering ar nödvändig, vrid på justeringsskruven (59) (fig. J3).

Vid justeringen kan det vara bra att hälla sāghuvudet für att minska belastningen och på sä sätt underlätta justeringen.

Bruksanvisning

Följ alltid sakerhetsföreskrifterna och tillhörande bestammelser.
- Se till att allt material som ska sāgas ār ordentligt fastspant.
- Utöva endastätt tryck mot maskinen och tryck aldrig i klingans sidriktning.
- Undvik überbelastning.

Innan Du böjar:

• Montera ratt sagglinga. Använd inga sagglingor som für slitna. Apparatens högsta varvtal fär inte överskrida sagglingans.

• Försök aldrig sága mycket små bitar.

• Låt bladet saga fritt. Tvinga inte sagen.

• Sága inte forrän motorn har uppnätt full hastighet.
• Se till att alla spärrknappar och spannhandtag ar Åtdragna.

Strömbrytare (fig. A) (fig. L1 & L2)

PS274E - Installng av den elektroniska hastighetskontrollen

Denna modell har elektronik vilket ökar motorstyrkan, stannar sagglingan med en broms och ger möjligheit att variera hastigheten på klingan. Hastigheten kan varieras mellan 2.500-5.000 v/min¹ med hjälp av ett elektroniskt reglage(60) für encheltig kapning och sängning i alla slags trä, plaster och aluminium.

• Vrid den elektroniska hastighetskontrollen till önskad niva.

Ratt inställning ár dock en fràga om erfarenhet.

1 = 2.500min^-1
2 = 3.100min^-1
3 = 3.800min^-1
4 = 4.400min^-1
5 = 5.000min^-1

PS274/PS274E

• Tryck in strömbrytaren (1) für att starta sagen medan Du samtidigt trycker in det kombinerade andere klingskyddet och sparren for sāghuvudet (2) enlicht fig. L2.
• Stanna sagen genom att släppa strombrytaren.
• Man kan inte lasa strömbrytaren.

Sångens kvalitet

Hur jæmt ett sagsnitt blir beror på måga faktorer, t ex materialet som sāgas. Vid listverk och andra precisionsändamål som kraver ett jæmt sagsnitt fær du båst resultat med en vass sagensklinga (60 tander karbidstål) och en langsam, jæmn sagensrelse.

Se till att materialet inte kryper medan du Saskatchewan; klam det ordentligt på plats. Låt alltid klingans stanna helt innan du lyfter armen. Om detalandbryts ut sma fibrer vid arbetsstykets bakanda, klistra en bit maskeringstejp på trat darrsagningen ske goras. Sagaigenom tejpen och avlagsna den forsiktigt nardu ar fardig.

Geringsinställning (fig. A1)

Det finns fasta geringsstopp på 0^ , 15^ , 22,5^ , 30^ , 31,6^ och 45^ till vänster och höger. Det ar också möjigt att ställa in ett stopp på 48^ .

• Lossa lasskruven for gering (12) och lyft sparrhaken (11) for att frigora geringsarmen.
• Flytta geringsarmen till önskat lage och lás den genom att dra Åt lasskruven (12).

• Justera geringsarmen (13) enligt fig. H1 - H3 genom att flytta armens kant till den önskade marketingen på skalan:

• till vänster om 0^ : röda markeringar

• till höger om 0^ :svarta markingsar

Kontrollera att inte den avkapade biten kläms mellan klingan och anhålet vid geringsågning. Avkapningsvinkel skall vara större än 90^ annars kan den avkapade biten följa med klingans rotationsriktning.

Satt sprinten som reglerar 45^ / 48^ (58)i onskat lage.
- Lossa spannhaken (19) och vinkla huvudet Åt vänster; det finns markeringar für 0^ , 15^ , 30^ , 33,85^ och 45^ .
- Håll i saghuvudet och lát det inte falla fritt.
- Hall fast sāghuvudet och lās spannhaken (19) ordentligt.

Vertikal rak kapning (fig. A2 & M)

• Lossa lasskruven for gering (12) och lyft upp sparrhaken for fasta stopp(11) (fig. A2).

Satt geringsarmen i 0^ och las lasskruven.
- Lagg det trä som ska kapas mot anhållet.
- Greppa handtaget (3) och pressa in sparren for saghuvudet (2) sö att huvudet frigörs. Starta sedan motorn genom att trycka in strömbrytaren (1). Börja alltid sagsnittet:narmast anhålet (fig. M)
- Tryck ned sāghuvudet sa att sāgklingan kan sāgaigenom arbetsstycket. Lāt sāgklingan gōr arbetet, pressa inte För härt.
- När sāghuvudet ar helt nedpressat, dra dà sāghuvudet át Dig För att fullfölja sagsnittet.
- När sagsnittet ar utfört, für upp sāghuvudet ur materiaiet, släpp sparren für sāghuvudet (2) och strömbrytaren, och Återställ sāghuvudet i sin lästa "parkerings"-position.

• För vissa typer av plastprofiler, rekommenderar vi att handlingarna utförs i motsatt ordningsfoljd.
• Det undre klingskyddet ar konstruerat for att snabbit tacka sagklingan nar sparren for saghuvudet (2) slapps.

Om inte skyddet tacker klingan after ca. 1 sekund, kontakta en auktoriserad Elu servicestation.

Vertikal geringskapning (fig. A2 & N)

• Lossa lasskruven for gering (12) och lyft upp sparrhaken for fasta stopp(11) (fig. A2).
• Flytta huvudet till vänster eller höger till önskad vindel. Det finns Förinställningar vid 15^ , 22,5^ , 30^ och 45^ (fig. N).
• Om参加会议的股东 48° behövs, häll sāghuvudet fast ordentligt och dra at lasskruven für gering.
• Kontrollera alltid att lasskruven ar ordentligt LAST innan Du böjar saga.
• Folj somma procedur som für "vertical rak kapning".

När du snedsågar en liters bit frän trästyckets ända, placera trät s' att biten som skå sags av befinner sig på sidan med den större vinkeln mot anslaget; alltså stycket som skå sags av till höger vid vänstergering och till vänster vid Högerging.

Vinklad kapning (fig. A2, K1 & O)

Vinklarna kan ställas in frän 0^ till 48^ till vänster. Vinklar upp till 45^ kan kapas med geringsarmen mellan noll och maximalt 45^ geringsposition vänster eller höger.

• Lossa spannhaken (19) och ställ in önskad vinkel (fig. A2).
• Använd sprinten som reglerar 45^ / 48^ (58) om det behövs (fig. K1).
• Lås spännhaken (19) ordentlichigen (fig. A2).
  Följamma procedur somfor"verticalrakkapning".

Sammansatt gingssnitt (fig. P1 & P2)

Det har ar en kombination av ett geringsnitt och ett vinklat snitt. Detta ar den slags sagning som man anvander for att gora lister erler lador med vinklade sider som den som visas i fig. P1.

Om vinklarna varierar frän sängning till sängning, kontrollera dà att spännhaken och lasskruvarna ar ordentlich fixerade. De maste fixeras after varjeändring av vinklar.

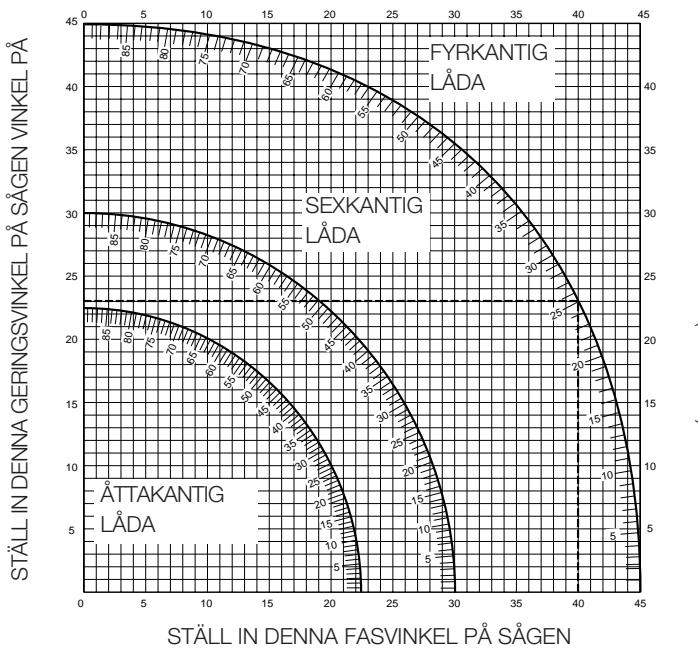

• Diagrammet nedan är en hjälp vid val av vinkel och geringsinställning vid dubbelgering. Tabellen lases på följande sättt: Väljen en vinkel "A" (fig. P2) på arbetsstychet och leta reda på den vinkel på cirkelbågen i diagrammet. Från denna punkt, följ tabellen nedät for att hitta den korrekta vinkeln och följ den tvårs over for att hitta rätt geringsvinkel.
• Ställ in sagen after de faststälda vinklarna och gör nagra provsnitt.
  Försok satta ihop de kapade bitarna.
• Exempel: För att góra en fyrsidig láda med 30^ utvändig vinkel (vinkel "A", fig. P2), använd den övre högra cirkeln och leta upp 30^ på cirkelskalan.

• Folj den horisontella skarlinjen ut till sidorna for att hitta sagens geringsvinkelinställning (23^)

• Följ på保证金att den vertikala skärlinjen uppåt eller nedåt for att hitta vinkelinställingen på sagen (40^) .

• Sāga alltid nàgra gänger i en provbit für att kontrollera att inställningen ar ratt.

Överskrid aldrig dubbelgeringsvinklarna på 45^ vinkel med 45^ vänster eller höger gering.

Fastmontering av arbetsstychet (fig. A3)

Använd alltid en materialklämma vid ságning av icedjärnhaltiga metaller.

• I de fleta fall räcker det med sāgklingans rörelse für att hälla arbetsstyetcket på plats mot anhället.
• Om materialet har en tendens att lyfta eller Åka framåt mot anhållet, kan det vara lämpligt att använda fastspänningsanordningen som finns som tillbehör.

Sågning av korta arbetsstycken (fig. A4)

Vi rekommender använding av langdstopp (32))bäde for seriearbeten och for korta arbetsstycken av olica langd. Langdstoppet kan endast anvandas tillsammans med ett par extra stödstänger (26).

Sågning av länga arbetsstycken (fig. A3)

Använd alltid stöd till länge arbetssstycken.

Figur A3 visar den idealiska uppställingen vid sagning av lønga arbeitsstycken nar sagen används fristående (all utrustning kan fäs som tillbehör).

Denna utrustning (med undantag av stödbenen och fastspänningsanordningen for arbeitsstycken) behövs både på inmatnings- och utmatningsssidan:

• Stödben (31) (med monteringsinstruktior).
• Stödstänger (500 eller 1.000mm ) (26).
• Stativ (30) für stödtängerna. Använd inte stativet till att stöttamaskinen! Stativets Höjd är justerbar.
• Materialstöd (27).
• Ändbricka (25) für att stöttä stängerna (även vid arbete på en existerande bank).
• Fastspanningsanordning (28).
• Svängbart materialstopp (29).

Satt sagen pa stödbenen och montera stödstängerna.
- Skruva fast materialstöden (27) ordentlich på stödstängerna (26).
- Fastspänningsanordningen (28) fungerar nu som langdstopp.

Satt and brickorna papi plats (25).
- Satt fast det vridbara materialstoppet (29) på den bakre stödstången.
- Använd det vridbara materialstoppet (29) für att justera kapning av medellänga och länge arbetsstycken. Det kan justeras sidledes och svängas bort;när det inte används.

Användning av rullbord (fig. A3 & A5)

Rullbordet (33) underlättar hanteringen av stora och länge arbetsstycken (fig. A5). Den kan kopplas både till höger och vänster sida av sågen. Rullbordet går bara att använda tillsammans med de extra stödbenen (fig. A3).

Montera rullbordet enigt bruksanvisningen som foljer med stödbenen.

• Ersatt de korta standardstödstängerna på stödbenen med stödstängerna från rullbordet på den sida)där bordet skanvändas.
• Folj alla instruktioner som följer med rullbordet.

Rekommenderade sagklingor

Tungsten hardmetall skodd (TCT)	Användning	Diameter	Antal tänder
Negativ tandvinkel	Trä, skivor tjocka plastprofiler	216	24
	Högkvalitativa paneler (fina snitt), tunna plastprofiler	216	48
Negativ tandvinkel	Tunna plastprofiler	216	60
rak slipad topp	(t.ex. rullgardinslister, kabelör)

Sågning av icedjärnaltiga metaller

Vid sänging av icede järnhaltiga metaller skall maskinen endast användas i geringsläge. Vi rekommenderar att aldrig utföra fassänging och sammansatt gering i icede järnhaltiga metaller. Maskinen skall aldrig användas for sänging av järnhaltiga metaller.

• Använd alltiden materialklamma vid sāgning av icke järnhaltig mettaller. Se till att arbetsstycket ar ordentlich fastspänct.
• Använd endast sagglingor avsedda För sagning av icke järnhaltigometaller
• Vid applicering av smörjmedel skall endast vax aller separationspay användas, aldrig emulsioner eller liknande vätskor.
• Anslut en FI-ller DI-brytare mellan maskinen och nätet for att undvika remanensrisker orsakade av metallspan.

Fl-brytaren skull uppfylla följande krav:

märkspänning	230 V
märkström	16 A
reaktionstid	< 15 ms
smältsröm	30 mA

DI-brytaren skull uppfylla foljande krav:

DIN VDE 0661
märkspänning	230 V
märkström	16 A
smälström	30 mA
flerpolig fränkoppling	L+N+PE
PE-övervakning
lögspänningsutlösing

Kontakta Din Återförsäljare for vidare information om lämpiga tillbehör.

Transport (fig. A1 & A2)

• Ställ in sagen på 0^ gering och 0^ vinkel innan transport.

• Tryck in det kombinerade undre klingskyddet och spärren for sāghuvudet (2) (fig. A1).

• Tryck ned saghuvudet och las med transportsparren (22) (fig. A2).

• För sagg Klingan till vilolaget och tryck på sparren for saghuvudets langdreelse (17).
• Bär alltid sagen i handtaget (3).

Skötsel

Ditt Elu elverktyg har tillverkats for att, med sà lite underhäll som möjigt, kunna användas进展情况. Varaktig och tillfredsstallande användning erhalles endast genom noggrann skötsel och regelbunden rengöring.

Smörning

Ditt elverktyg behöver ingen smörjning.

Rengöring

Häll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa.

Förbrukade maskiner och miljön

När Din produit ar utsliten, skydda naturen genom att inte SLanga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i DinCOMMUN erller till en Elu serviceverkstad.

Elu service

Skulle fel uppsta pã maskinen, lamna dã alltid in den till en auktoriserad serviceverkstad. (Se aktuell prisista/katalog for vidare information ell kontakta Elu.)

Pågrund av forskrning och utveckling kan ovanstående specifikationer andras vilket inte meddelas separat.

GARANTI

- ETT ARS GARANTI

Om din Europański inom 12 mänader after inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterari att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersättaprodukten på villkor att:

Produkten inte har missbrukats.

Eventuella reparationer har utförts av auktoriserad verkstad/personal. Inköpsdatum kan pāvisas.

För adressen till närmaste Elu-auktorisade serviceverkstad, se aktuell katalog für vidare information erler kontakta Elu.

Importör i Sverige: Black & Decker AB

ERKAPsIO ΦAANTsONPIONo PS274/PS274E

Oερμα συγχαρηπία!

IaIaeGaTe Ea a nTo Ta mXavmata Tc Elu.

H noluxpovn eunepia tnc Elu, n ouvexhc eEeIeN twv npoiovtw nKai n eapapoykaivoTouviTv kaotouv evan toou ciaioniouc ouvepyateC twv enayylambdaiow.

περεχόμενα
