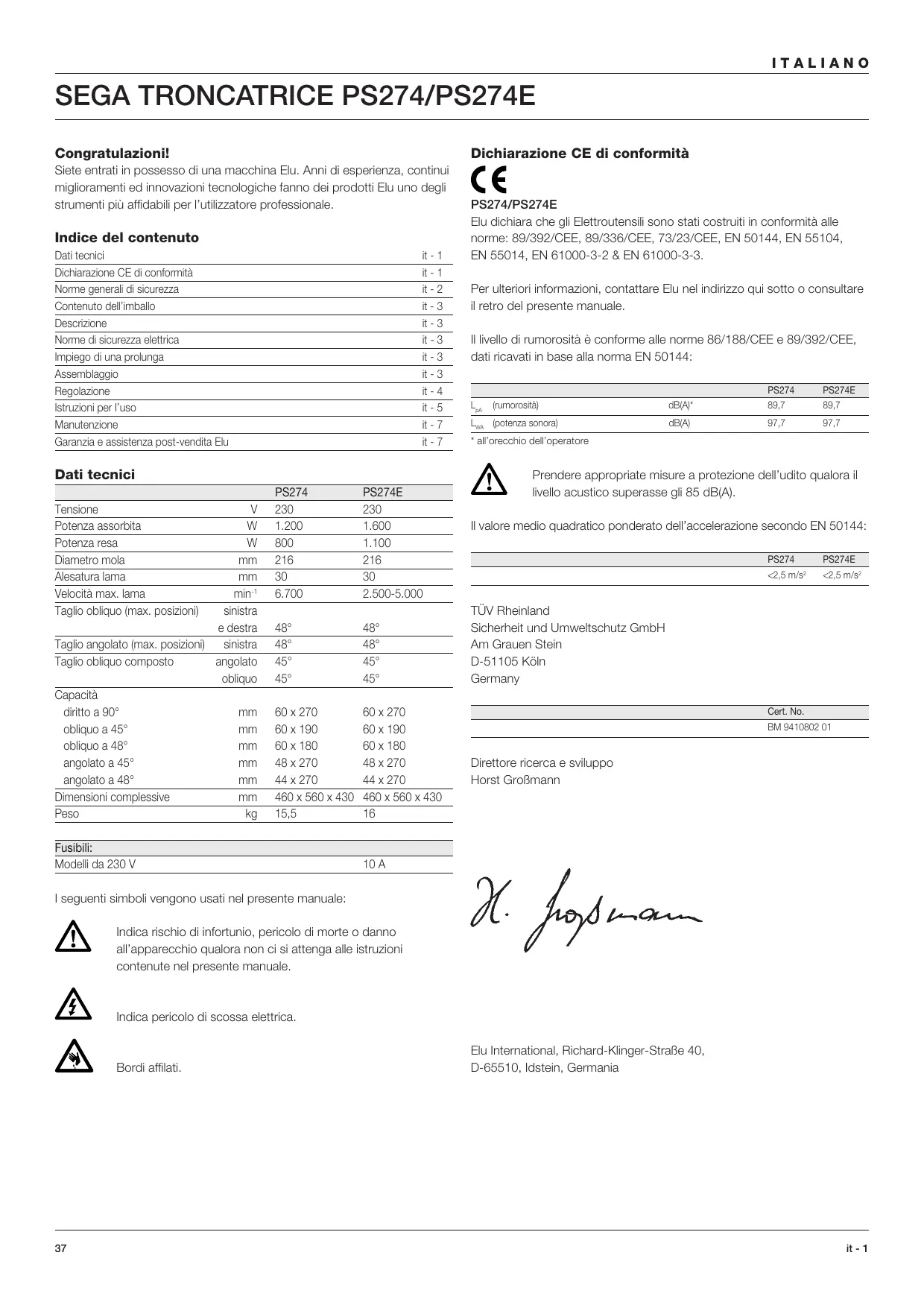

MANUALE UTENTE PS274E ELU

Siete entrati in possesso di una macchina Elu. Anni di esperienza, continui miglioramenti ed innovazioni technologiche fanno dei prodotti Elu uno degli strumenti più fidabili per l'utilizzatore professionale.

Indice del contentuto

Dati tecnici	it - 1
Dichiarazione CE di conformità	it - 1
Norme generali di sicurezza	it - 2
Contenuto dell'imballo	it - 3
Descrizione	it - 3
Norme di sicurezza elettrica	it - 3
Impiego di una prolonga	it - 3
Assemblaggio	it - 3
Regolazione	it - 4
Istruzioni per l'uso	it - 5
Manutenzione	it - 7
Garanzia e assistenza post-vendita Elu	it - 7

Dati tecnici

		PS274	PS274E
Tensione	V	230	230
Potenza assorbita	W	1.200	1.600
Potenza resa	W	800	1.100
Diametro mola	mm	216	216
Alesatura lama	mm	30	30
Velocità max. lama	min-1	6.700	2.500-5.000
Taglio obliquo (max. positizioni)	sinistra	48°	48°
	e destra
Taglio angolato (max. positizioni)	sinistra	48°	48°
Taglio obliquo composto	angolato	45°	45°
	obliquo	45°	45°
Capacità
diritto a 90°	mm	60 x 270	60 x 270
obliquo a 45°	mm	60 x 190	60 x 190
obliquo a 48°	mm	60 x 180	60 x 180
angolato a 45°	mm	48 x 270	48 x 270
angolato a 48°	mm	44 x 270	44 x 270
Dimensioni complessive	mm	460 x 560 x 430	460 x 560 x 430
Peso	kg	15,5	16

Fusibili:
Modelli da 230 V	10 A

I seguenti simboli vengono usati nel presente manuale:

Indica rischio di infortunio, pericolo di morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenate nel presente manuale.

Indica pericolo di scossa elettrica.

Bordi affiliati.

Dichiarazione CE di conformità

PS274/PS274E

Elu dichiara che gli ElettROUTensili sono stati costruiti in conformità alle norme: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.

Per ulteriori informazioni, contattare Elu nel indirizzo qui sotto o consultare il retro del presente manuale.

Il livello di rumorosità è conforme alle norme 86/188/CEE e 89/392/CEE, dati ricavati in base alla norma EN 50144:

		PS274	PS274E
LpA(rumorosità)	dB(A)*	89,7	89,7
LwA(potenza sonora)	dB(A)	97,7	97,7

• all'orecchio dell'operaatore

Prendere appropriate misure a protezione dell'udito qualora il livello acustico superasse gli 85 dB(A).

Il valore medio quadratico ponderato dell'accelerazione secondo EN 50144:

	PS274	PS274E
	<2,5 m/s2	<2,5 m/s2

TÜV Rheinland

Direttore ricerca e sviluppo

Horst Großmann

Elu International, Richard-Klinger-Straße 40, D-65510, Idstein, Germania

Norme generali di sicurezza

Durante l'utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezzaatte a ridurre rischi d'incendio, scariche elettriche e ferimenti. Leggere attentamente le seguenti istruzioni prima di utilizzato il prodotto.

Custodire con cura le istruzioni!

Norme generali

1 Tenere pulita I'area di lavoro

Ambiente e banchi di lavoro in disordine possono essere causa d'incidenti.

2 Tener presenti le caratteristiche dell'ambiente di lavoro

Non esporre gli utensili elettrici all'umidità. Tenere ben illuminata l'area di lavoro. Non usare gli utensili elettrici in luoghi con atmosfera gassosa o infiammabile.

3 Proteggersi da scariche elettriche

Evitare il contatto con oggetti dotati di collegamento a terra (per es. tubi, termosifoni, cucine e frigoriferi).

Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può augmentare la sicurezza elettrica collegando in serie un trasformatore d'isolamento o un interrottore salvavita.

4 Tenere i bambini lontani dall'area di lavoro

Non permettere che persone estranee tocchino l'utenile o il cavo di prolunga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un attività.

5 Cavo di prolunga per l'uso esterno

Se l'utensile viene utilizzato all'aperto, si faccia uso soltanto di un cavò di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l'uso esterno.

6 Custodia dell'eletttroutensile dopo l'uso

Riporre gli Elettrotensili in luogo sicuro e ben asciutto, fuori alla portata dei bambini.

7 Usare il vestiario appropriato

Evitare l'uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rinanere presi nelle parti mobili dell'utensile. Favorando all'aperto indossare quanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi.

8 Usare occhiali protettivi

Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili.

9 Rumorosità eccessiva

Prendere appropriate misure a protezione dell'udito se il livllo acustico supra gli 85 dB(A).

10 Bloccare il pezzo da lavorare

Usare pinze o morse per bloccare il pezzo da lavorare,cisionamente la sicurezza e consente di Maintainere entrambhe le mani libere per operare meglio.

11 Non sbilanciarsi

Mantenere sempre un buon equilibrio evitando posizioni malsicure.

12 Evitare accensioni accidentali

Non eseguire il trasporto dell'Elettrotensile collegato alla rete di alimentazione tenendo il dito sull'interruttore. Assicurarsi che l'interruttore sa in posizione OFF prima di insertire la spina.

13 Stare sempre attenti

Prestare attentione a quanto si sta facendo. Usare il proprio buon senso e non utilizzato l'utensile quando si è stanchi.

14 Staccare l'alimentazione dell'utensile

Specnere l'utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Staccare la spina dalla presa se l'utensile rimane inutilizzato e prima di eseguire qualiasi operazione di manutenzione dell'utensile o di sostituzione degli accessori.

15 Non lasciare sull'utensile chiavi o strumenti di misura

Prima di mettere in funzione l'Elettroutensile si abbia cura di togliere chiavi e altri strumenti.

16 Usare l'utensile adatto

L'utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza.

Attenzione! L'uso di accessori o attrezzature diversi, o l'impiego del presente utensile per scopi diversi, da quelli raccomandi nel manuale d'uso possono comportare il rischio di infortuni.

17 Non abusare del cavo elettrico

Non trascinare l'utensile né disinserire la spina strattonando il cavo di alimentazione. Proteggere il cavo dal calore, dagli olli minerali e dagli bordi taglienti.

18 Mantenere l'utensile con cura

Tenere gli accessori sempre ben affiliati e puliti per un migliorie e più sicuro utilizzato. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato Elu. Tenere gli organi di lavoro puliti, asciutti e privi di olio o grasso.

19 Controllare che non vi siano parti danneggiate

Prima dell'utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l'utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l'allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, e altre condizioni che possono compensettere il buon funzionamento dell'utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite seconde le modalità previste.

Non usare l'utensile se l'interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato Elu.

20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati Elu per le riparazioni

Il presente ElettROUTensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolo di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusivamente da personale qualificato.

Norme aggintive di sicurezza per seghe troncatrici

• Assicurarsi che lalama ruoti nella direzione corretta. Mantenere le lame affiliate. Non usare lame di diametro superiore od inferiore a quello consigliato. Per le corrette prestazioni di esercizio della lamà,fare riferimento ai dati tecnici.
• Verificare che tutti i pomelli di fissaggio e le leve di bloccaggio siano strette prima di avviare qualsiasi operazione.
• Controllare periodicamente che le aperture per la ventilazione del motore siano pulite e libero da trucioli.
• Scollegare la macchina dalla rete prima di procedere a qualsiasi intervento di manutenzione o sostituzione della lama.
• Prima di utilizzare qualsiasi accessorio, consultare il manuale di istruzioni. L'uso improprio di un accessorio potrebbe causare gravi danni.
• Consentire al motore di raggiungere la piena velocità prima di procedere al taglio.
• Estrarre la lama dal taglio nel pezzo, prima di rilasciare l'interruttore.
• Non incastrare alcun oggetto appuntito contro le ventole per bloccare la rotazione del motore.
• Non avvincare nessuna delle due mani alla lama quando la sega è collegata alla rete di alimentazione elettrica.
• Non tentare di tagliare pesziccessivamente piccoli.
• Non tentare di fermare rapidamente la macchina in movimento premendo contro la lama un utensile o qualsiasi altra casa; in quello modo si potrebbero causare seri danni inavvertitamente.
  Nonutilizzare mai lame rotte o danneggiate.
• Non tagliare materiali ferrosi o materiali in muratura con questa sega.
  Nonutilzzaremai dischi abrasivi.

Rischi residui

I rischi seguenti riguardano l'utilizzo di seghe troncatrici:

L'application delle norme di sicurezza pertinenti e l'installazione di dispositivi di sicurezza non consentono comunique di eliminare i seguenti rischi residui:

• Diminuzione dell'udito.
• Rischio di incidenti provocati da parti scoperte della lama della sega in rotazione.
• Rischio di ferirsi durante la sostituzione della lama.
• Rischio di schiacciamento delle dita durante l'apertura delle difese.
• Pericoli per la salute causati dall'inspirazione della polvere prodotta durante la segatura del legno, in modo particolare quercia, faggio e MDF.

Contenuto dell'imballo

L'imballo comprende:

1 Macchina parzialmente assemblata
1 Chiave a brugola da 4 mm
1 Chiave a brugola da 6 mm
1 Lama TCT da 216 mm

2 Bulloni a testa quadra

1 Inserto per battuta (con 2 viti)
1 Kit aspirazione polveri:

2 colletori per aspirazione polveri (con 2 viti)
3 tubi flessibili in plastica

1 bocchetta a 3 vie per il collegamento ad aspiratore

1 Manuale istruzione
1 Disegno esploso

• Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.
• Rimuovere la sega dall'imballaggio con la massima attenzione.

Descrizione (fig. A1 & A2)

La vostra Sega Troncatrice Elu è stata concepita per applicazioni professionali. Questa macchina ad elevata precisione può essere più essere regolata rapidamente ed agevolmente per eseguire tagli trasversali, obliqui, angolati o composti. Collocando il pezzo in lavorazione su un pezzo di legno, si aumentoanno le potenzialità di taglio a 300 mm.

A1

1 Interru tture ON/OFF
2 Leva per il rilascio combinato della difesa inferiore e del dispositivo di bloccaggio
3 Impugnatura di trasporto
4 Difesa paralama superiore fissa
5 Flangia esterna
6 Bullone della lama
7 Difesa paralama inferiore
8 Inserto battuta
9 Piano fisso

10 Scanalatura scorrimento lama
11 Levetta del fermo a scatto
12 Pomello di bloccaggio della rotazione
13 Piano rotante/braccio orientabile
14 Scala di rotazione
15 Battuta
16 Collettore di aspirazione superiore

A2

17 Sicura dello scorrimento
18 Dispositivo di bloccaggio testa nella posizione superiore
19 Leva di bloccaggio dell'inclinazione
20 Scala di inclinazione
21 Fori per dadi di fissaggio aenco

22 Pulsante di bloccaggio nella posizione abbassata
23 Barre trasversali
24 Testa della sega

Accessoropzionali

A3

25 Piastra di supporto terminale
26 Tubi di supporto
27 Supporto poggia-pezzi
28 Morsetto di bloccaggio del pezzo
29 Fermo orientabile
30 Supporto regolabile in altezza 760 mm (altezza max.)
31 Zampe d'appoggio

A4

32 Fermo in lunghezza per piccoli peszii (da utilizzare con la serie di tubi montati [26])

A5

31 Zampe d'appoggio
33 Banco a rulli

Norme di sicurezza elettrica

Il motore elettrico è stato predisisto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicate sulla targhetta.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 12 per la classe I (messa a terra) - utensili elettrici

Sostituzione del cavo o della spina

Quando occorre sostituire la spina, smaltre la spina vecchia in modo appropriato; è pericoloso insere una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

Impiego di una prolunga

In caso di impiego di una prolunga, quest'ultima dovrè essere di tipo omologato e di dimensioni idonee a garantire l'alimentazione elettrica della macchina (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5mm^2 . Se si utilizza un avvolGITRE, estrarre il cavo per l'intera lunghezza.

Assemblaggio

Prima del montaggio, scollegare sempre l'utensile dall'alimentazione elettrica.

Il motore e le difese sono più state montate al basamento.

Aspirazione polveri (fig. B)

Il collettore (16) per la difesa superiore della lama fissa viene applicato direttamente durante la produzione.

• Inserire il collettore di aspirazione intermedio (34) nel modo illustrato.
• Fissare il collettore di aspirazione inferiore (35) con l'ausilio delle viti (36).
• Collegare i tubi flessibili (37) ai collettori; quello più lungo al collettore (16).
• Collegare i tubi flessibili alla bocchetta a 3 vie (38).
• Impiegare aspiratori polveri conformi alle direttive pertinenti relative alle emissioni di polveri.

Montaggio dell'inserto battuta (fig. A2 & C)

Utilizzato sempre l'inserto per tagli obliqui per agli tipo di taglio!

• Abbassare la testa della sega (24) per tirare il pomello di bloccaggio (22) e sollevare la testa (fig. A2).
• Inserire le viti (40) e le rondelle (41) nei fori (39) nel modo illustrato, per montare l'inserto della battuta (fig. C).

Ancoraggio del cavo (fig. D)

• Inserire il cavo (42) nel pressacavo (43). Lasciare cavo a sufficientia per lo scorrimento della testa della sega.

Montaggio su banco (fig. E)

La sega può essere disposa su qualsiasi superficie piana e stabile.

L'altezza di lavoro raccomandata è tuttavia compresa fra 700 e 750 mm.

• Inserire i due bulloni a testa quadra (45) nei due fori (21).
• Fissare la sega sempre saldamente per escludere eventuali spostamenti.

Montaggio lama della troncatrice (fig. A1, F1 & F2)

I denti di una lama nuova sono molto affiliati e possono essere pericolosi.

• Premere il pomello di bloccaggio mandrino (44) e ruotare manually la lama fintantoché non si sentire l'avvenuto ingranamento del pomello stesso. Continuire a trattenere il pomello di bloccaggio mandrino per impedire alla lama di ruotare (fig. F1).
• Usando la chiave a brugola da 6 mm, allentare il bullone della lama (6) ruotando in senso orario. Rimuovere il bullone della lama (6), la relativa rondella e la flangia esterna (5) (fig. A1).
• Premere la leva per il rilascio combinato della difesa inferiore e del dispositivo di bloccaggio (2) per sollevare la difesa lava inferiori (7) e rimuovere la lava della sega (45) (fig. F2).
• Installare la nuova lama (45) sullo spallamento (46) ubicato sulla flangia interna (47) accertandosi che i denti all'estremità inferiore della lama siano rivolti verso la battuta (lontano dall'opereatore) (fig. F2).
• Sostituire la flangia esterna (5), accertandosi che le tacche di riferimento (48) siano ingranate correttamente, una su ciascun lato del motore.
• Serrare il bullone della lama (6) ruotando in senso antiorario e mantenendo ingranato con l'altra mano il pomello di bloccaggio del mandrino (44) (fig. F1).

Non premere mai il perno di bloccaggio della rotazione nelle la lama è in rotazione.

Regolazione

Controllare tutte le regolazioni a spina disinserita.

La vostra sega troncatrice è stata regolata accuratamente in fabbrica. Se si rendesse necessario prowdere nuovamente alla regolazione, in seguito alla spedizione o al successivo utilizzato o per qualsiasi另一ra ragione, procedete seguendo leindicazioni sottoriportate per la regolazione della vostra sega.

Regolazione delle barre guida trasversali per una costante profundità di taglio (fig. A2, F1, G1 & G2)

La lama delve ruotare ad una profundità di taglio costante lungo la completeness lunghezza del ravolo e non deve toccare il piano fisso nella parte posteriore della scanalatura o nella parte anteriore del braccio orientabile. A tal scopo le barre guida trasversali devono essere perfettamente parallele rispetto al piano, quando la testa della sega è completamente abbassata.

• Premere la leva per il rilascio combinato del pulsante di bloccaggio e della difesa inferiore della lama (2) (fig. F1).
• Spingere la testa della sega in posizione totalmente arretrata e misurare l'altezza dal piano del braccio orientabile (13) al bordo inferiore della flangia esterna (5) (fig. G1).

• Premere il symbolo di sblocco del blocco scorrimento della testa della sega (17) (fig. A2).

• Mantenendo la testa della sega completamente premuta, tirare la testa della sega fino alla fine del suo scorrimento.

• Misurare di nuovo l'altezza indica alla figura G1. Entrambi i valori dovrebbero essere identici.
• Per la regolazione procedere come segue:
• Allentare il controdado (49) nella staffa (50) sotto il collettore superiore di estrazione polveri (16) e regolare la vite (51) nella misura necessaria procedendo a piccoli passi (fig. G2).
• Stringere il controdo (49).

Verificare sempre che la lama nella posizione verticale a 90^ ed angolata a 45^ non venga aicontatto nella parte posteriore della scanalatura con il ravolo o nella parte anteriore con il braccio orientabile! Non accendere la macchina prima di averere effettuato quello controlo!

Controllo e registrazione della lama rispetto alla battuta (fig. A2, H1 - H4)

• Allentare il pomello di bloccaggio della rotazione (12) ruotando in senso antiorario (fig. H1)
• Abbassare la testa e bloccarla in questa posizione con l'ausilio del pulsante di bloccaggio in posizione abbassata (22) (fig. A2).
• Sollevare la levetta del fermo a scatto (11) e ruotare la testa fino a raggiungere la posizione di taglio obliquo a 0^ . Non stringere il pomello di bloccaggio della rotazione (12) (fig. H1).
• Controllare che le due tacche indicatrici di 0^ (52) sulla Scala (14) siano appena visibili (fig. H2).
• Appoggiare una squadra (53) contro il lato sinistro della battuta (15) e contro la lama (45) (fig. H3).

Evitare il contatto della squadra con la punta dei denti della lama.

• Se la lama non fosse esattamente a 90^ rispetto alla battuta:
• Allentare le due viti (53) e spostare l'assiemeScala/testa a sinistra o a destra fino a quando la lama non si troverà a 90^ rispetto alla battuta, come misurato con la squadra (fig. H4).
• Bloccare il pomello di bloccaggio della rotazione (12) (fig. H1).
• Stringere le due viti (53) (fig. H4).

Accertarsi che il bordo posteriore della Scala di rotazione sia in qualsiasi momento aicontatto con le due tacche di riferimento (54).

Controllo e registrazione della lama rispetto al piano (fig. A2, J1 - J3)

• Assicurarsi che la testa sia bloccata nella posizione di taglio obliquo a 0^ .
• Rilasciare la leva di bloccaggio dell'inclinazione (19) spingendola in basso (fig. A2).
• Premere la testa della sega verso destra onde assicurarsi che si a perfettamente verticale e stringere la leva di bloccaggio dell'inclinazione (19).
• Accostare una squadra angolata (53) sul piano e sopra contro la lama (45) (fig. J1).

Evitare il contatto della squadra con la punta dei denti della lama.

• Per la regolazione procedere come segue:
• Allentare la leva di bloccaggio dell'inclinazione (19) (fig. A2).
• Avvitare o svitare la vite (55) con una chiave a brugola nella misura del necessario (fig. J2).
• Controllare che la tasca indice dell'inclinazione (56) indichi 0^ sulla Scala di inclinatione (20) (fig. J3).
• Se sono non fosse, allentare le due viti (57), spostare la Scala (20) nella misura del necessario e serrare le due viti.

Controlleregistrazione dell'angolo di inclinazione (fig.J3,K1&K2)

Questa sega dispone di una leva di regolazione dell'inclinazione avente un'estremità zigrinata (58) che consente di ottenere le posizioni fisse sua a 45^ che a 48^ a seconda dei casi (fig. K1).

• Esterno = 48°
• Interno = 45^
• Spingere all'interno la leva di regolazione a 45^ / 48^ (58).
• Spingere in basso la leva di bloccaggio dell'inclinazione (19).
• Spostare la testa della sega nella sua posizione estrema di inclinazione verso sinistra.
• Controllare con un goniometro che l'angolo sia esattamente di 45^ (fig. K2).
• Se è necessario registrar, ruotare la vite di registrar dell'inclinazione (59) nella misura del necessario (fig. J3).

Mentre si procede a queste regolazioni, è consigliabile sostenere il peso della testa della sega mantenendola. Sarà in tal modo più facile ruotare la vite di registrar.

Istruzioni per l'uso

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.
• Fissare il pezzo in lavorazione.
  Applicare all'utensile esclusivamente pressioni di leggera entita, e non esercitare pressione laterale sulla lama della sega.
• Evitare sovraccarichi.

Prima del funzionamento:

• Montare il tipo di lava appropriato. Non utilizzato lameccessivamente usurate. La velocità max. di rotazione dell'utensile non deve superare quella della lava della troncatrice.
• Non cercare di tagliare pesziccessivamente piccoli.
• Non forzare la lama, lasciare che esegua il taglio liberamente.
• Prima di eseguire il taglio attendere che il motore elettrico abbia raggiunto il regime max.
• Accertarsi che le manopole e le impugnature di bloccaggio siano serrate.

Accensione e spegnimento (ON e OFF) (fig. L1 & L2)

PS274E - Regolazione elettronica

Questo modello è dotato di un dispositivo elettronico alla fornire una maggiore potenza al motore,或者其他 frenatura automatica e velocità variabile. La velocità è infinitamente variabile da 2.500 a 5.000 giri/min con l'ausilio di una rotella di controllo elettronico della velocità (60) per ottenere risultati di taglio uniformi in tutti i tipi di legno, plastica e alluminio.

• Ruotare la rotella di controllo elettronico della velocità al livello richiesto. L'esatta regolazione è tutvata una questione diesperienza.

1 = 2.500giri / min
2 = 3.100giri / min
3 = 3.800giri / min
4 = 4.400giri / min
5 = 5.000giri / min

PS274/PS274E

• Per accendere la sega, premere l'interruttore a grilletto (1) schiacciando contemporaneamente la leva per il rilascio combinato della difesa inferiore e del dispositivo di bloccaggio (2) come illustrato alla fig. L2.
• Per spagnere l'utensile, rilasciare l'interruttore.
• Non è prevista la possibilità di bloccare l'interruttore nella posizione di ingresso.

Qualità di taglio

L'uniformità di qualsiasi taglio dipende da numerouse variabili, come ad es. il materiale da tagliare. Quando siano richiesti tagli particolarmente levigati per modanature e altri lavori di precisione, i migliorari risultati si ottengono con una lama affilata (60 denti, in carburo) e con una velocità di taglio più Bassa e uniforme.

Accertarsi che il materiale non slitti durante il taglio; bloccarlo saldamente in posizione. Prima di sollevare il braccio attendere sempre che la lama si arresti completamente. Se fibre di legno di piccole dimensioni continuano a staccarsi sul lato posteriori del pezzo di lavorazione, applicare un tratto di nastro adesivo protettivo sul legno nel punto in cui si deve eseguire il taglio. Segareattraverso il nastro adesivo,quindi rimuoverlo con cautela al termine dell'operazione.

Regolazione della rotazione (fig. A1)

Il braccio orientabile più essere impostato a 0^ , 15^ , 22,5^ , 30^ , 31,6^ e 45^ a sinistra o a destra. Éanche possibile regolare l'angolo di rotazione a 48^ .

• Allentare il pomello di bloccaggio della rotazione (12) e sollevare la levetta del fermo a scatto (11) per rilasciare il braccio orientabile.
• Portare il braccio nell'angolazione richiesta e bloccarlo con il pomello di bloccaggio della rotazione (12).

• Allineare il braccio orientabile (13) come molto alla fig. H1 - H3 spostando l'estremità del braccio in corrispondenza dell'indicazione dell'angolo desiderato sulla Scala:

• a sinistra di 0^ : tacche rosse

• a destra di 0^ : tacche nere

Durante l'esecuzione di tagli obliqui, assicurarsi che il pezzetto di scarto non vada ad incastrarsi tra la lama e la battuta, p.es. l'angolo del pezzo di scarto è maggiore di 90^ .

Altrimenti il pezzetto di scarto potrebbe essere scagliato via alla rotazione della lama.

Regolazione dell'inclinazione (fig. K1)

• Posizione la leva di regolazione dei 45^ / 48^ (58) nella posizione desiderata.
• Allentare la leva di bloccaggio della inclinazione (19) ed inclinare la testa a sinistra; sono state riportate le posizioni ai 0^ , 15^ , 30^ , 33,85^ e 45^ .
• Trattenere saldamente la testa e non lasciare cadere.
• Tenendo ferma la testa, serrare di nuovo la leva di bloccaggio dell'inclinazione (19).

Taglio traversale rettilineo verticale (fig. A2 & M)

• Allentare il pomello di bloccaggio della rotazione (12) e tirare verso l'alto la levetta del fermo a scatto (11) (fig. A2).
• Innestare il disposativo di posizionamento della rotazione nella posizione di 0^ e stringere il pomello di bloccaggio della rotazione.
• Disporre il pezzo di legno da tagliare contro la battuta.
• Afferrare l'impugnatura di trasporto (3) e premere la leva per il rilascio combinato della difesa inferiore e del disposito di bloccaggio (2) per liberare la testa. Premere l'interruttore a grilletto (1) per avviare il motore. Si raccomanda di iniziare sempre il taglio il più vicino possibile alla battuta (fig. M)
• Abbassare la testa per consentire alla lama di tagliare completamente il legno. Lasciare che la lama tagli liberamente. Non forzare.
• Quando la testa è completamente abbassata, tirare lentamente la testa atraverso il pezzo per completare il taglio.
• Completato il taglio, rilasciare l'interruttore e la leva per il rilascio combinato della difesa inferiore e del dispositiivo di bloccaggio (2) e riportare la testa nella propria posizione superiore di riposo.

• Per taluni tipi di profili in materiale plastico, si raccomanda di seguire la procedura in ordine inverso.
• La difesa inferiore della lama è progettata per chiudersi rapidamente quando la leva (2) viene rilasciata. Se non dovesse chiudersi entro un secondo,fare riparare la sega da un Centro di Assistenza autorizzato Elu.

Taglio trasversale obliquo verticale (fig. A2 & N)

• Allentare il pomello di bloccaggio della rotazione (12) e premere verso l'alto la levetta del fermo a scatto (11) per selezioneare l'angolo (fig. A2).
• Spostare la testa a sinistra o a destra all'angolo desiderato. Il fermo a scatto si disponrà automaticamente a 15^ , 22,5^ , 30^ e 45^ (fig. N).
• Se fosse richiesto un angolo qualsiasi intermediio o di 48^ , tenere saldamente la testa e bloccarla stringendo il pomello di bloccaggio della rotazione.
• Assicurarsi che il pomello di bloccaggio della rotazione sia sempre serrato fermamente prima di incominciare a tagliare.
• Procedure come indicato per il "Taglio trasversale rettilineo verticale".

Quando si esegue il taglio obliquo all'estremità obliqua di un pezzo di legno, posizionare il legno con l'angolo maggiore rivolto verso il guidapezzo.

Taglio traversale angolato (fig. A2, K1 & O)

L'angolo di inclinazione può essere impostato da 0^ a 48^ a sinistra. Si possono realizzare tagli angolati fino a 45^ con inclinations del braccio orientabile in posizioni comprese fra zero ed un massimo di 45^ a destra o sinistra.

• Allentare la leva di bloccaggio dell'inclinazione (19) ed impostare l'inclinazione desiderata (fig. A2).
• Usare la leva di regolazione 45^ / 48^ (58) se lo si desidera (fig. K1).
• Stringere saldamente la leva di bloccaggio dell'inclinazione (19) (fig. A2).
• Procedure come indicato per il "Taglio trasversale rettilineo verticale".

Taglio composto (fig. P1 & P2)

Questo tipo di taglio è una combinazione di taglio angolato e di taglio a sbieco. Questo è il tipo di taglio utilizzato per realizzare cornici o scatolati dai lati inclinati come quando rappresentato alla fig. P1.

Se l'angolo di taglio varia da taglio a taglio, controllare che la leva di bloccaggio dell'inclinazione ed il pomello di bloccaggio della rotazione siano stretti saldamente. Questi ultimi devono essere stretti successivamente a qualsi asi variazione apportata all'inclinazione o alla rotazione.

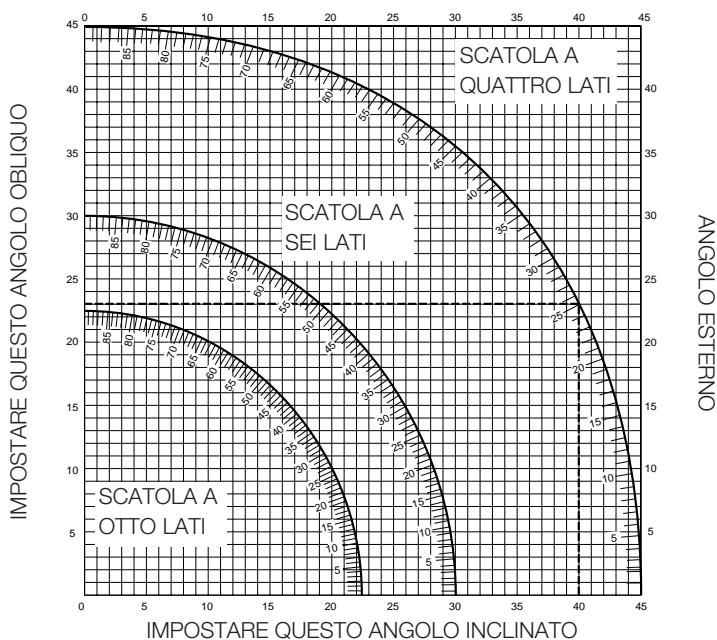

• Il grafico除去 riportato aiutera a selezionale le corrette impostazioni degli angoli di inclinazione e rotazione per i più comuni tagli obliqui composti. Per leggere il grafico, scegliere l'angolo desiderato "A" (fig. P2) del progetto in questione e individuare quello angolo sull'arco appropriato nel grafico. Da questo punto, seguire una linea retta verso il basso per trovare il corretto angolo dell'inclinasione e una linea retta orizzontale per individuare il corretto angolo di rotazione del piano.
• Regolare la segaagli angoli prescritti e realizzare alcuni tagli di prova.
• Fare pratica assemblando insieme le parti tagliate.
• Esempio: Per ottenere una scatola a 4 lati con angoli esterni di 30^ (angolo "A", fig. P2), utilizzare l'arco superiore destro. Individuare i 30^ sull'arco graduato.
• Seguire la linea di intersezione orizzontale fino al lato opposto per ottenerare la misura dell'angolo di rotazione da impostare sulla sega (23^)
• Analogamente seguire la linea di intersezione verticale fino al lato superiore o inferiore per ottenere la misura dell'angolo di inclinazione da impostare sulla sega (40^) .
• Eseguire sempre dei tagli di prova su piccoli pezzi di legno di scarto per verificare le regolazioni sulla sega.

Non eccedere mai limiti di taglio obliquo composto con inclinationazione di 45^ con rotazione di 45^ a destra o sinistra.

Bloccaggio del pezzo (fig. A3)

Usare sempre un fermo materiale quando si tagliano metalli non ferrosi.

• Nella maggior parte dei casi, l'azione della lama è sufficiente per tener fermo il pezzo contro la battuta.
• Se il materiale da tagliare avesse la tendenza ad alzarsi o a spostarsi in avanti alla battuta, si consiglia di ricorrere in via preferenziale al morsetto di bloccaggio disponibile come accessorio (28).

Taglio di pezioni corti (fig. A4)

Si raccomanda di utilizzato il fermo in lunghezza per pezioni corti (32) sua per il taglio in series che per singoli piccoli pezioni di diversa lunghezza. Il fermo in lunghezza cui è più essere utilizzato in congiunzione con una coppiia di tubi di guida (26).

Taglio di pezzi lunghi (fig. A3)

Dotare sempre i peszi lunghi di adeguati supporti.

La figura A3 rappresents la configurazione ideale per il taglio di pezzi lunghi quando la sega è impiegata simplicamente appoggiata sul pavimento (tutti gli accessori optional). Tali accessori (tranne le zampe d'appoggio e il morsetto di bloccaggio del pezzo) sono necessari siano sul lato di inserimento che in quello di uscita del pezzo:

• Zampe d'appoggio (31) (fornite con istruzioni di montaggio).
• Tubi di guida (500 o 1.000 mm) (26).
• Supporti (30) atti a sostenere i tubi di guida. Non utilizzato i supporti per sostenere la macchina! L'altezza dei supporti è regolabile.
• Piastre di supporto poggia pesz (27).
• Piastra di supporto terminale (25) per sostenere i tubi di guida (ossia quando si opera su un banco pre-ésistente).
• Morsetto di bloccaggio del pezzo (28).

• Fermo orientabile (29).

• Collocare la sega sulle zampe d'appoggio e montare i tubi di guida.

• Avvitare saldamente le piastre di supporto poggia pezioni (27) ai tubi di guida (26). Il morsetto di bloccaggio del pezzo (28) ora funziona da fermo in lunghezza.
• Installare le piastre di supporto terminali (25).

• Unire il fermo orientabile (29) al tubo di guida posteriore.

• Usare il fermo orientabile (29) per regolare la lunghezza di taglio di pezioni medi e lunghi. Può essere regolato lungo il lato o ruotato via quando non è necessario.

Utilizzo del banco a rulli (fig. A3 e A5)

Ilenco a rulli (33) rende più facile la lavorazione di pannelli di legno lunghi e larghi (fig. A5). Puede essere applicato sua sul lato destro che su quello sinistro della macchina. Per potere applicare ilenco a rulli, è necessario-acquistare le zampe di appoggio aggintive (fig. A3).

Per il montaggio seguire le istruzioni fornite in dotazione alle zampe di appoggio.

• Sostituire le barre corte di supporto fornite in dotazione alle zampe d'appoggio con i tubi irregulari sporgenti dal banco sul lato in cui si va ad usare il banco.
• Attenersi a tutte le istruzioni fornite con il banco a rulli.

Gamma di lame racomandati

Con riporti al carburo di tungsteno (TCT)	Applicazioni	Diametro	Denti
Angolo di spoglia negativo	Per legno, pannelli profili in plastica spessi	216	24
	Per pannelli di alta qualità (taglio fine), profili in plastica sottili	216	48
Angolo di spoglia superiore negativo	Per profili plastici sottili (p.es. lamelle per Veneziane, canaline per fili elettrici)	216	60

Taglio di metalli non ferrosi

Quando si tagliano metalli non ferrovi, la macchina si deve usare esclusivamente nel modo troncatrice. Si consiglia di non usare il taglio inclinato e i tagli a squadra composti con metalli non ferrovi. La macchina non deve essere usata per tagliare metalli ferrovi.

• Usare sempre un fermo materiale quando si tagliano metalli non ferrovi. Assicurarsi che il pezzo da lavorare sia fermato saldamente.
  Applicare esclusivamente le lame adatte al taglio di metalli non ferrosi.
• Quando si usano dei lubricanti, aplicare solo cera o spray isolante. Non utilizzato né emulsioni né sostanze liquide simili.
• Collegare un interrupttre FI o DI fra la macchina e la presa di corrente, per evitare rischi residui provocati dagli sfridi di metallo.

L'interruttore FI deve essere conforme alle seguenti specifiche:

tensione nominale	230 V
corrente nominale	16 A
tempo di reazione	< 15 ms
corrente di fusione	30 mA

L'interruttore DI deve essere conforme alle seguenti specifiche:

DIN VDE 0661
tensione nominale	230 V
corrente nominale	16 A
corrente di fusione	30 mA
interdizione di tutti i poli	L+N+PE
monitoraggio PE
disinnesto a bassa tensione

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Trasporto (fig. A1 & A2)

• Per trasportare la sega, impostare le posizioni di inclinazione e rotazione a 0^ .
• Premere la leva per il rilascio combinato della difesa inferiore e del dispositivo di bloccaggio testa (2) (fig. A1).
• Abbassare completeness la testa e premere il pulsante di bloccaggio nella posizione abbassata (22) (fig. A2).
• Portare la lama della sega in posizione di riposo e premere la sicura dello scorrimento (17).
• Utilizzato sempre l'apposita impugnatura (3) per il trasporto della sega.

Manutenzione

Il Vostro Elettrotensile Elu è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre ave cura dell'utensile e sottomorlo a manutenzione periodica.

Lubrificazione

Il Vostro elettrotensile non richiede lubricificazione addizionale.

Pulitura

Tenere libere le feritoe di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.

Utensili inutilizzabili e tutela ambientale

Per garantire l'eliminazione degli utensili non piùutilizzabili nel rispetto dell'ambiente, si consiglia di portare il vostro vecchio utensile presso uno dei centri di assistenza Elu, che disporranno della loro eliminazione nel rispetto dell'ambiente.

Garanzia e assistenza post-vendita Elu

Tutti i prodotti Elu vengono sottomosti a severi collaudi prima di lasciare la fabbrica.

GARANZIA

GARANZIA TOTALE DI UN ANNO

Se il vostro prodotto Elu non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi alla data di acquisto, prowdederemo alla sostituzione gratuite delle parti difettose o a nostro giudizio, alla sostituzione gratuite dimostrato che:

• Il prodotto venga ritornato al centro di assistenza Elu, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
• Il prodotto non abbia subito abusi ed il difetto non sia stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da personne non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distribuito.

Contattare il proprio rivenditore abituale o la Sede Centrale della Elu per ottener e l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale).

AFKORT- EN VERSTEKZAAGMACHINE PS274/PS274E

Gefeliciteerd!
