BRUKSANVISNING DC390KB DEWALT

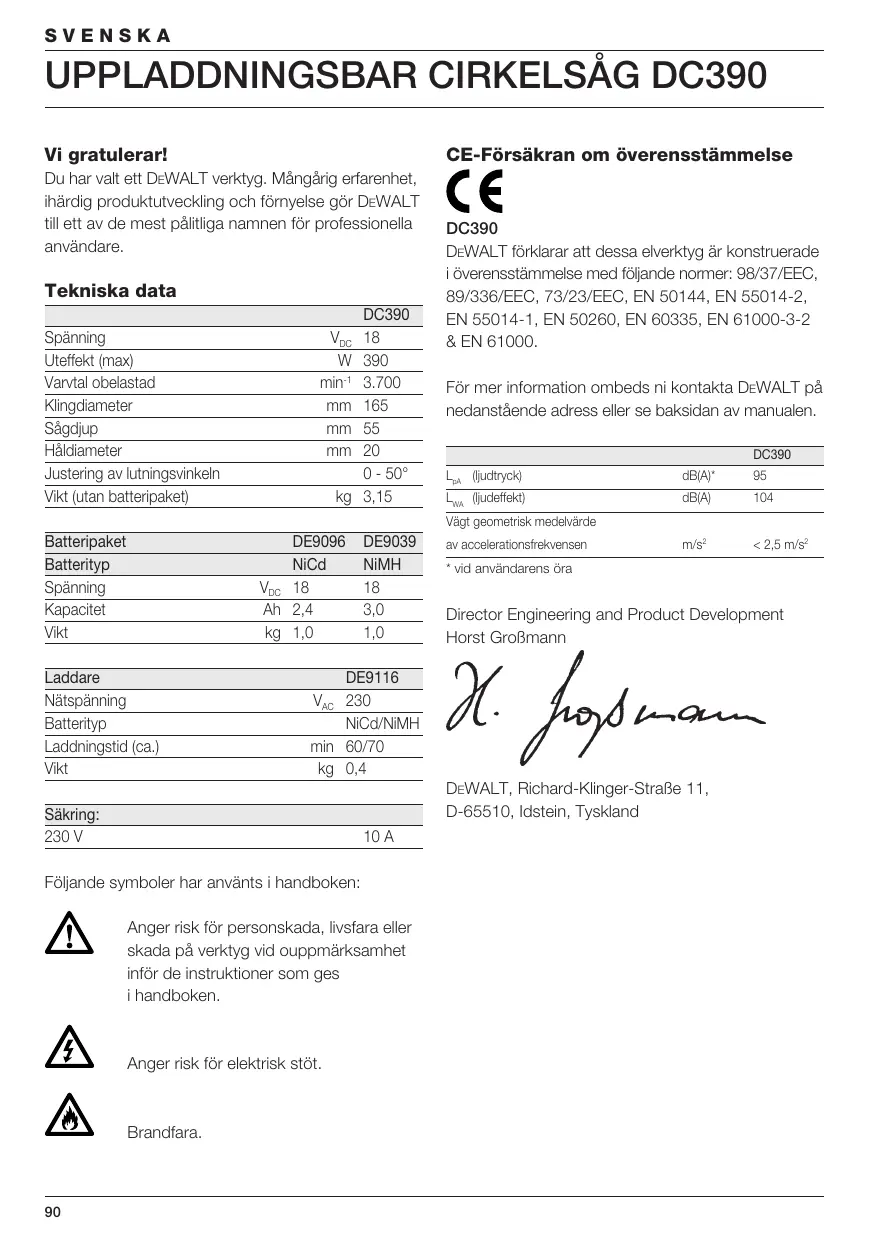

Vi gratulerar! CE-Försäkran om överensstämmelse Du har valt ett DEWALT verktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DEWALT till ett av de mest pålitliga namnen för professionella användare. Tekniska data Spänning Uteffekt (max) Varvtal obelastad Klingdiameter Sågdjup Håldiameter Justering av lutningsvinkeln Vikt (utan batteripaket) DC390

DC390 DEWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2, EN 55014-1, EN 50260, EN 60335, EN 61000-3-2 & EN 61000. För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen. DC390 LpA (ljudtryck) dB(A)*

• vid användarens öra Director Engineering and Product Development Horst Großmann DE9116 VAC 230 NiCd/NiMH min 60/70 kg 0,4 DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland Säkring: 230 V 10 A Följande symboler har använts i handboken: Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken. Anger risk för elektrisk stöt. Brandfara.

av accelerationsfrekvensen SVENSKA Säkerhetsanvisningar Iakttag, när du använder elverktyg, alltid de säkerhetsbestämmelser som gäller i ditt land för att minska risken för brand, elektriska stötar och personskada. Läs bruksanvisningen noggrant innan du använder verktyget. Behåll denna bruksanvisning för framtida referens. Allmänt 1 Håll arbetsområdet i ordning Nedskräpade ytor och arbetsbänkar inbjuder till skador. 2 Tänk på arbetsmiljöns inverkan Utsätt inte verktyget för regn. Använd inte verktyget på fuktiga eller våta platser. Ha bra belysning över arbetsytan (250 - 300 Lux). Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser. 3 Håll barn undan Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget eller sladden. 4 Klä dig rätt Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Använd hårnät om du har långt hår. Vid arbete utomhus bör du helst bära lämpliga handskar och halkfria skor. 5 Skyddskläder Använd alltid skyddsglasögon. Använd ansiktsmask om arbetet förorsakar damm eller partiklar i luften. Om dessa partiklar kan väntas vara heta, bör du också bära ett värmebeständigt förkläde. Använd alltid hörselskydd. Bär alltid en skyddshjälm 6 Sträck dig inte för mycket Se till att du alltid har säkert fotfäste och balans. 7 Var uppmärksam Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött. 8 Sätt fast arbetsstycket Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får bägge händerna fria för arbetet. 9 Anslut dammutsugningsutrustning Om möjligheter finns för anslutning av utrustning för dammutsugning och dammuppsamling ska sådan utrustning anslutas och användas på korrekt sätt. 10 Tag bort nycklar Kontrollera att nycklar och justerverktyg har tagits bort från verktyget innan det startas. 11 Använd rätt verktyg Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg. Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Överbelasta inte verktyget. Varning! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada. 12 Kontrollera verktyget för skador Kontrollera verktyget och sladden för skador innan du använder verktyget. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade. Kontrollera även att övriga delar och skydd inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstått på någon av dess delar. Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. Om fel uppstår skall delarna bytas ut av en auktoriserad DEWALT serviceverkstad. Försök aldrig reparera verktyget själv. 13 Avlägsna batteriet Stäng av verktyget och låt det stanna helt innan du lämnar det utan tillsyn. Tag av batteriet när verktyget inte är i bruk samt före byte av någon del, tillbehör eller verktygsfästen och innan serviceåtgärder utförs. 14 Undvik oavsiktlig start Bär aldrig verktyget med fingret på strömbrytaren. Kontrollera att verktyget är avstängt innan du sätter i batteriet. 15 Förvara verktyg säkert När verktyget inte används ska det förvaras på en torr plats och låsas undan ordentligt, utom räckhåll för barn.

SVENSKA 16 Sköt verktyget med omsorg Håll dina verktyg rena och i gott skick för bättre och säkrare funktion. Följ instruktionerna beträffande skötsel och byte av tillbehör. Håll alla handtag och strömbrytare torra, rena och fria från olja och fett. 17 Reparationer Detta verktyg uppfyller alla relevanta säkerhetsbestämmelser. Låt det endast repareras av ett auktoriserat DEWALT serviceombud. Reparationer får endast utföras av kvalificerad personal som använder originaldelar, annars kan användaren utsättas för stor fara. Etiketterna på laddaren och batteriepaketet Etiketterna på laddaren och på batteriepaketet visar följande symboler: 100% Batteriet laddar 100% Batteri laddat Batteri defekt Säkerhetsanvisningar för laddare och batterier

• Använd bara batterier som är avsedda för det här verktyget.
• Se till att batteriet är torrt och rent innan det sätts i laddaren.
• Ett batteri får enbart laddas med den laddare som tillverkaren rekommenderar. Felaktig laddare kan orsaka risk för elektriska stötar, överhettning eller batteriläckage.
• Bär aldrig laddaren i sladden. Dra aldrig i sladden för att koppla lös stickkontakten. Utsätt inte sladden för värmekällor, olja eller skarpa kanter.
• Följ alltid instruktionerna på manualens baksida när batteriet ska kastas.
• När laddare och batteri inte används ska de förvaras på en torr plats och ordentligt under lås, utom räckhåll för barn. Vidrör aldrig med ledande föremål Använd aldrig ett sprucket eller skadat batteripaket Läs bruksanvisningen Endast för laddning av DEWALT batterier; andra batterier kan spricka och förorsaka personskada och skada på verktyget Får ej utsättas för väta Byt ut defekt sladd omedelbart Tillkommande säkerhetsföreskrifter för batteripaket Brandfara! Undvik att metallstycken skulle kunna kortsluta kontakterna på ett uttaget batteripaket. Varken bär eller förvara batteripaketet utan att den medföljande skyddshättan sitter över kontakterna.
• Batterivätskan, en 25-30% lösning av kaliumhydroxid, kan vara skadlig. Vid kontakt med huden, spola omedelbart med vatten. Neutralisera med en svag syra, t ex citronjuice eller ättika. Vid kontakt med ögonen, skölj rikligt med vatten i minst 10 minuter. Tillkalla läkarhjälp.
• Försök aldrig någonsin öppna ett batteripaket. +40 ˚c +4 ˚c Temperaturområde för uppladdning +4 °C till +40 °C När detta batteripaket har nått sin tekniska livslängd, tänk på miljön och släng batteripaketet enligt gällande miljöföreskrifter Batteripaketet får ej eldas upp NiMH NiCd Laddar NiMH- och NiCd-batterier Se tekniska data för laddningstiden

SVENSKA Tillkommande säkerhetsföreskrifter för cirkelsågar Koppling till nätet, koppling TILL och FRÅN

• Kontrollera alltid att sågen är avstängd innan du sätter i batteripaketet.
• Avlägsna klingnyckeln från klingmuttern innan cirkelsågen sätts igång.
• Stäng inte av sågen innan klingan löper fritt. Medan du sågar
• Avlägsna alla spikar och metallföremål från arbetsstycket innan du börjar.
• Försök aldrig såga mycket små arbetsstycken.
• När du har stängt av sågen, försök aldrig bromsa sågklingan genom att trycka mot sidan.
• Sätt aldrig ned sågen på ett bord eller en arbetsbänk förrän den är avstängd och bladet har stannat helt.
• Använd alltid klyvkniven, utom för infogade skåror. Skyddsanordningar
• Cirkelsågen får endast användas för sågning av trä och plast.
• Se till att alla anordningar som skyddar klingan fungerar perfekt.
• Kläm aldrig fast klingskydden.
• Ett skydd som kommer i kläm måste omedelbart lösgöras innan sågen får användas igen.
• Avlägsna aldrig spaltkniven, utom vid instickssågning.
• Klyvkniven skall vara korrekt inställd, avståndet mellan den tandade kanten och klyvkniven skall vara 5 mm och höjdskillnaden bör vara 5 mm eller mindre . Kontroll och byte av sågklingan
• Använd inte sågblad med en större godstjocklek eller smalare tandbredd än spaltknivens tjocklek.
• Använd endast sågklinga som fyller specifikationerna i denna bruksanvisning.
• Använd endast skarpa sågklingor i perfekt skick; spruckna eller böjda klingor måste genast kastas och ersättas. Goda resultat uppnås med hårdmetallsbestyckade eller CrV-sågklingor.
• Se till att sågklingan är ordentligt fastsatt och roterar i rätt riktning. Användningsområden
• När du klyver smala arbetsstycken (smalare än 80 mm) måste parallelanslaget användas.
• Använd vid sågning med arbetsstycket inklämt en anordning som hindrar det från att slå tillbaka.
• Använd vid sågning av runda trästycken en anordning som stöder arbetsstycket på båda sidor av klingor så att det inte kan glida undan.
• Se till att avsågade träbitar inte kan fångas av sågklingans tänder och kastas upp i luften. Undvik bakslag
• Bakslag uppträder när sågen bromsas hårt och drivs tillbaka mot användaren. Släpp brytaren omedelbart om klingan fastnar eller sågen bromsas.
• Håll sågklingan skarp.
• Stöd stora paneler nära stället som ska sågas.
• Använd parallelanslaget eller en anslagsribba när du klyver.
• Tvinga aldrig apparaten.
• Lyft aldrig sågen från spåret medan klingan roterar. Kontroll av förpackningens innehåll Förpackningen innehåller: 1 Uppladdningsbar cirkelsåg 1 Blad 1 Sexkantnyckel 2 Batteripaket, NiCd (DC390KA) 2 Batteripaket, NiMH (DC390KB) 1 Laddare (DC390KA/DC390KB) 1 Låda (DC390KA/DC390KB) 1 Instruktionshandbok 1 Sprängteckning
• Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.
• Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen. Beskrivning (fig. A) Din DC390 uppladdningsbar cirkelsåg är konstruerat i för professionell sågning. 1 Strömbrytare 2 Startspärr för strömbrytare 3 Främre handtag 4 Spindellås 5 Dammutsug

Sågfot Klyvkniv Handtag, undre skydd Undre skydd Blad Lutning Spårindikator Djupinställning Batteripaket Laddare Din laddare DE9116 fungerar för DEWALT NiCd-/NiMH-batteripaket från 7,2 till 18 V. 14 Batteripaket 15 Frikoppling batteripaket 16 Laddare 17 Laddningsindikator (röd) Elektrisk säkerhet Laddaren är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten. Laddaren är dubbelisolerad motsvarande EN 60335; jordledare är således överflödigt. Utbyte av kabel eller kontakt Tänk på säkerhetsföreskrifterna när du ska byta ut sladden eller kontakten. En kontakt med frilagda kopparledare är livsfarlig om den kopplas i ett spänningsförande eluttag. Montering och inställning

• Avlägsna alltid batteripaketet innan du påbörjar montering eller inställning.
• Stäng alltid av maskinen innan batteripaketet sätts in eller avlägsnas. Använd endast DEWALT batterier och laddare. Efter några laddnings-/urladdningscykler uppnår batteripaketet full kapacitet. Kontrollera alltid nätanslutningen innan batteripaketet laddas. Om nätanslutningen fungerar men batteripaketet inte laddas, tag laddaren till en godkänd DEWALT serviceverkstad. Under laddningen kan laddaren och batteripaketet kännas varma. Detta är normalt och betyder inte att något problem föreligger. Ladda inte batteripaketet vid omgivningstemperaturer på <4 °C eller >40 °C. Rekommenderad laddningstemperatur: ca. 24 °C.
• För att ladda batteripaketet (14), placera det i laddaren (16) enligt bilden och anslut laddaren till nätet. Se till att batteripaketet sitter ordentligt i laddaren. Den röda laddningsindikatorn (17) blinkar. Efter ca. 1 timme slutar den blinka och börjar lysa stadigt. Batteripaketet är nu helt laddat. Batteripaketet kan avlägsnas när som helst eller lämnas i den tillkopplade laddaren under längre tid (maximalt 14 dagar). Insättning och avlägsnande av batteripaketet
• Skjut in batteripaketet i pistolhandtaget tills det klickar på plats.
• För att avlägsna batteripaketet, tryck in de båda knapparna (15) samtidigt och drag ut paketet ur pistolhandtaget. Batterihätta (fig. B) En skyddshätta medföljer för att täcka över kontakterna till ett uttaget batteripaket. Utan skyddshättan på plats kunde man riskera att lösa metallföremål skulle kunna kortsluta kontakterna och orsaka brand och skada på batteripaketet.
• Ta av skyddshättan (18) innan batteripaketet (14) sätts i laddaren eller i verktyget.
• Sätt skyddshättan över kontakterna omedelbart efter att batteripaketet tagits bort från laddaren eller verktyget. Batteripaket (fig. A & B) Laddning av batteripaketet Första gången ett batteri laddas, eller när det har legat en längre tid, kan det bara laddas till 80%.

Se till att skyddshättan är på plats innan batteripaketet flyttas eller läggs i förvar. SVENSKA Automatisk finladdning Den automatiska finladdningsfunktionen utjämnar eller balanserar de enskilda cellerna i batteripaketet vid full kapacitet. Batteripaket bör finladdas över natten efter var 10th laddnings-/ urladdningscykel eller när paketet inte längre presterar fullt.

• För att finladda batteriet ansluter du det som vanligt till laddaren. Den röda lampan kommer att blinka oavbrutet för att visa att laddningscykeln har startat.
• När laddningscykeln på 1 timme är avslutad, kommer lampan att lysa kontinuerligt och blinkandet upphör. Nu är paketet fulladdat och färdigt för användning.
• Om paketet förblir i laddaren efter den första timmens laddning, kommer laddaren att automatiskt gå över till finladdningsläge. Den kommer att förbli i det läget i 8 timmar men batteripaketet kan avlägsnas när som helst. Fördröjning hett/kallt batteri När laddaren registrerar att batteriet är hett eller kallt, kopplas automatiskt en fördröjning in så att laddningen inte sker förrän batteriet har en lämplig temperatur. Laddaren kopplar sedan automatiskt om till normal laddning. Denna funktion garanterar en maximal livslängd för batteriet. Den röda indikatorn blinkar långt och sedan kort när laddaren befinner sig i fördröjningsläge. Djupinställning (fig. A & C)
• Lossa djupinställningsknappen (13).
• Förflytta sågbordet (6) tills du uppnår önskat sågdjup.
• Drag åt djupinställningsknappen (13). För bästa resultat, låt sågklingan sticka ut ur arbetsstycket ca 3 mm (se den inlagda bilden i fig. C). Fasinställning (fig. D) Fasvinkeln kan ställas in mellan 0° och 50°.
• Lossa lutningen (11).
• Ställ in fasvinkeln genom att luta sågbordet (6) tills märket anger önskad vinkel på skalan.

• Drag åt lutningen (11). Bordsinställning för 90° sågning (fig. D)
• Ställ in sågen på 0° fasvinkel.
• Drag undan skydd med handtaget (8) och lägg sågen på klingsidan.
• Lossa lutningen (11).
• Placera en vinkelhake mot klingan och bordet och justera 90°-inställningen. Byte av sågblad (fig. E)
• Aktivera spindellåset (4) och lossa klingmuttern (19) genom att vrida motsols med den medföljande sexkantnyckeln.
• Drag undan den undre skydd (9) med handtaget (8) och byt klingan (10). Sätt tillbaka brickorna (20 & 21) i rätt läge.
• Kontrollera att klingan roterar i rätt riktning.
• Gänga på klingmuttern (19) för hand tills brickan hålls på plats. Vrid medsols.
• Tryck in spindellåset (4) medan du vrider spindeln tills klingan stannar.
• Drag åt klingmuttern stadigt med sexkantnyckeln. Inställning av klyvkniven (fig. E) Se den inlagda bilden i figur E för rätt inställning av klyvkniven (7). Justera klyvknivens inställning efter byte av sågklinga eller när det vidare behövs.
• Lossa skruven (22) och drag ut klyvkniven till sin största längd.
• Ställ in avståndet och drag åt skruven. Bruksanvisning
• Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.
• Se till att allt material som ska sågas är ordentligt fastspänt.
• Utöva endast lätt tryck mot maskinen och tryck aldrig i klingans sidriktning.
• Undvik överbelastning. Innan Du börjar:
• Se till att batteripaketet är (helt) laddat.
• Se till att alla skyddsanordningar är ordentligt monterade. Det undre, rörliga klingskyddet måste vara stängt.
• Se till att klingan roterar i samma riktning som pilen på det övre skyddet.

• Använd inga svårt slitna klingor. Strömbrytare (fig. A) Av säkerhetsskäl är strömbrytaren (1) på verktyget utrustad med en startspärr (2).
• Tryck in spärren för att frigöra strömbrytaren.
• För att starta maskinen, trycka på strömbrytaren (1). Så snart du släpper brytaren aktiveras spärren automatiskt så att maskinen inte kan startas av misstag. Starta eller stanna aldrig maskinen medan sågklingan vidrör arbetsstycket eller något annat föremål. Att hålla och styra verktyget (fig. A)
• Håll ditt verktyg i huvudhandtaget och det främre handtaget (3) så att du kan styra ordentligt.
• Eftersom snittet är jämnare på sidan där sågklingan lämnar arbetsstycket bör detta klämmas med baksidan mot sågen.
• Använd spårindikatorn (12) till att följa linjen på arbetsstycket. Indikatorn ligger på linje med sågklingans vänstra sida när lutningsvinkel är 50°. Indikatorn ligger på linje med sågklingans högra sida när lutningsvinkel är 0°. Dammsugning (fig. A) Din verktyg är försedd med en dammutsugningsöppning (5).
• Använd alltid en dammsugare som fyller gällande föreskrifter gällande dammutsläpp vid sågning av trä. Slangen hos de flesta vanliga dammsugare passar direkt i utsugningsmunstycket. Använd inte dammsugare utan att ha ett riktigt gnistskydd vid sågning av metall. Kontakta Din återförsäljare för vidare information om lämpliga tillbehör. Skötsel Ditt DEWALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

Smörjning Ditt elverktyg behöver ingen smörjning. Rengöring

• Håll ventilationsöppningen ren och rengör regelbundet elverktyget med en mjuk trasa.
• Koppla ur laddningsapparaten innan ni gör rent huset med en mjuk trasa.
• Ta bort batteripaketet innan du gör ren ditt elverktyg. Miljö Uppladdningsbart batteripaket Detta långlivade batteripaket måste laddas på nytt när det inte längre ger tillräcklig kraft för arbeten som brukar gå lätt. När det har nått sin tekniska livslängd, tänk på miljön när du kastar batteripaketet.
• Töm batteripaketet på energi genom att köra slut på laddningen. Tag sedan bort det från verktyget.
• NiCd- och NiMH-celler kan återanvändas. Av miljöhänsyn, lämna batteripaketet till något av de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. De insamlade batteripaketen kommer att återanvändas eller kastas enligt gällande bestämmelser. OBS! Som konsument är Du ansvarig för att batteriet avyttras på lämpligt sätt. Förbrukade maskiner När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DEWALT serviceverkstad. SVENSKA DEWALT service Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta DEWALT. På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat. GARANTI
• 30 DAGARS NÖJD-KUND-GARANTI • Om du inte är fullständigt nöjd med din DEWALTprodukts prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DEWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.
• ETT ÅRS FRI FÖREBYGGANDE SERVICE • Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.
• ETT ÅRS GARANTI • Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:
• Produkten inte har missbrukats.
• Eventuella reparationer har utförts av auktoriserad verkstad/personal.
• Inköpsdatum kan påvisas. Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter. För adressen till närmaste DEWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DEWALT. Som alternativ finns en lista på auktoriserade DEWALT serviceverkstad och kompletta detaljer om vår after-sales service tillgängliga på Internet: www.2helpU.com.
