BRUKSANVISNING DC390KB DEWALT

• Fjern klingeskiftenøglen fra savklingens låseskrue før rundsaven tilkobles.

• Brug støtteliste eller kantstøtte ved kløvning.

Gratulerer! CE-Sikkerhetserklæring Du har valgt et DEWALT verktøy. Årelang erfaring, konstant produktutvikling og fornyelse gjør DEWALT til en av de mest pålitelige partnere for profesjonelle brukere. Tekniske data DC390

av akselerasjonsfrekvensen

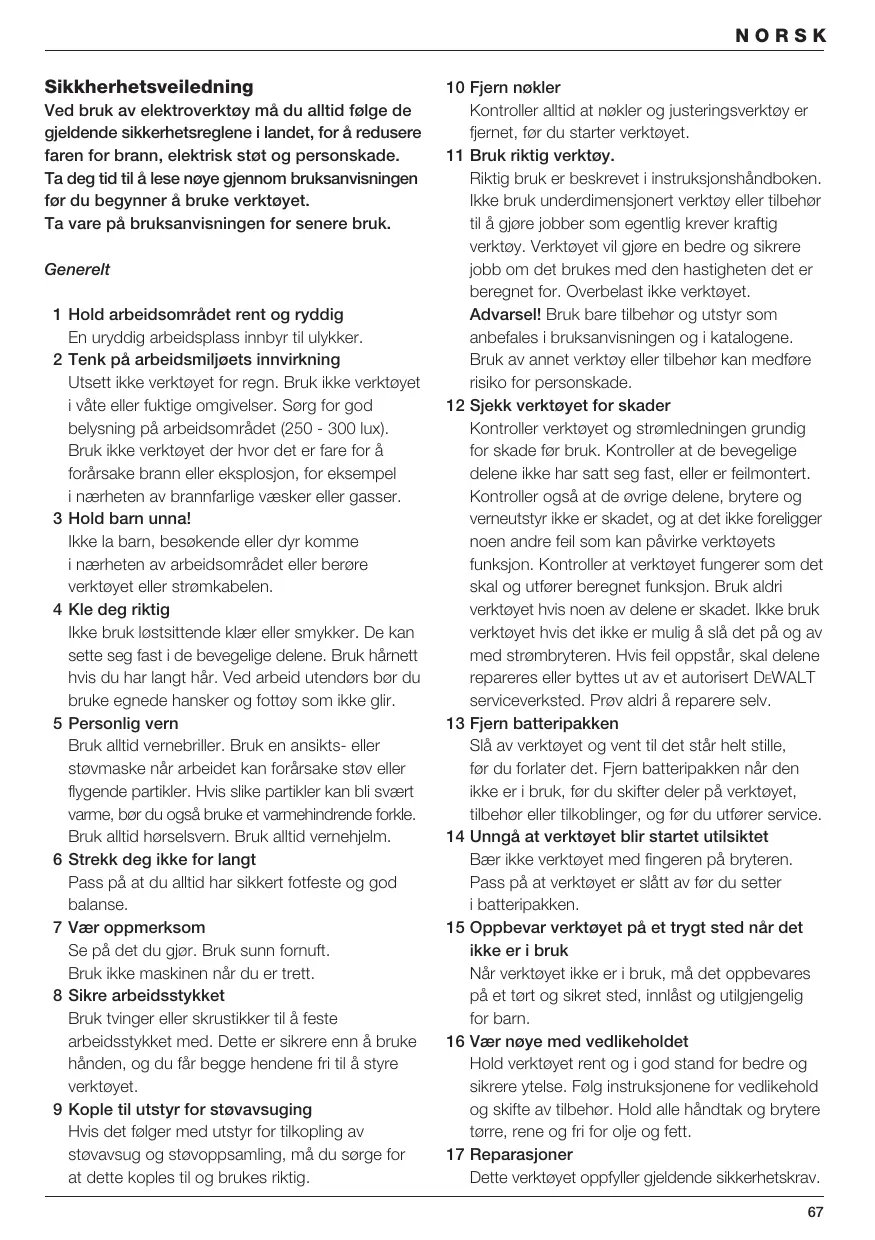

• ved brukerens øre NORSK Sikkherhetsveiledning Ved bruk av elektroverktøy må du alltid følge de gjeldende sikkerhetsreglene i landet, for å redusere faren for brann, elektrisk støt og personskade. Ta deg tid til å lese nøye gjennom bruksanvisningen før du begynner å bruke verktøyet. Ta vare på bruksanvisningen for senere bruk. Generelt 1 Hold arbeidsområdet rent og ryddig En uryddig arbeidsplass innbyr til ulykker. 2 Tenk på arbeidsmiljøets innvirkning Utsett ikke verktøyet for regn. Bruk ikke verktøyet i våte eller fuktige omgivelser. Sørg for god belysning på arbeidsområdet (250 - 300 lux). Bruk ikke verktøyet der hvor det er fare for å forårsake brann eller eksplosjon, for eksempel i nærheten av brannfarlige væsker eller gasser. 3 Hold barn unna! Ikke la barn, besøkende eller dyr komme i nærheten av arbeidsområdet eller berøre verktøyet eller strømkabelen. 4 Kle deg riktig Ikke bruk løstsittende klær eller smykker. De kan sette seg fast i de bevegelige delene. Bruk hårnett hvis du har langt hår. Ved arbeid utendørs bør du bruke egnede hansker og fottøy som ikke glir. 5 Personlig vern Bruk alltid vernebriller. Bruk en ansikts- eller støvmaske når arbeidet kan forårsake støv eller flygende partikler. Hvis slike partikler kan bli svært varme, bør du også bruke et varmehindrende forkle. Bruk alltid hørselsvern. Bruk alltid vernehjelm. 6 Strekk deg ikke for langt Pass på at du alltid har sikkert fotfeste og god balanse. 7 Vær oppmerksom Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen når du er trett. 8 Sikre arbeidsstykket Bruk tvinger eller skrustikker til å feste arbeidsstykket med. Dette er sikrere enn å bruke hånden, og du får begge hendene fri til å styre verktøyet. 9 Kople til utstyr for støvavsuging Hvis det følger med utstyr for tilkopling av støvavsug og støvoppsamling, må du sørge for at dette koples til og brukes riktig. 10 Fjern nøkler Kontroller alltid at nøkler og justeringsverktøy er fjernet, før du starter verktøyet. 11 Bruk riktig verktøy. Riktig bruk er beskrevet i instruksjonshåndboken. Ikke bruk underdimensjonert verktøy eller tilbehør til å gjøre jobber som egentlig krever kraftig verktøy. Verktøyet vil gjøre en bedre og sikrere jobb om det brukes med den hastigheten det er beregnet for. Overbelast ikke verktøyet. Advarsel! Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen og i katalogene. Bruk av annet verktøy eller tilbehør kan medføre risiko for personskade. 12 Sjekk verktøyet for skader Kontroller verktøyet og strømledningen grundig for skade før bruk. Kontroller at de bevegelige delene ikke har satt seg fast, eller er feilmontert. Kontroller også at de øvrige delene, brytere og verneutstyr ikke er skadet, og at det ikke foreligger noen andre feil som kan påvirke verktøyets funksjon. Kontroller at verktøyet fungerer som det skal og utfører beregnet funksjon. Bruk aldri verktøyet hvis noen av delene er skadet. Ikke bruk verktøyet hvis det ikke er mulig å slå det på og av med strømbryteren. Hvis feil oppstår, skal delene repareres eller byttes ut av et autorisert DEWALT serviceverksted. Prøv aldri å reparere selv. 13 Fjern batteripakken Slå av verktøyet og vent til det står helt stille, før du forlater det. Fjern batteripakken når den ikke er i bruk, før du skifter deler på verktøyet, tilbehør eller tilkoblinger, og før du utfører service. 14 Unngå at verktøyet blir startet utilsiktet Bær ikke verktøyet med fingeren på bryteren. Pass på at verktøyet er slått av før du setter i batteripakken. 15 Oppbevar verktøyet på et trygt sted når det ikke er i bruk Når verktøyet ikke er i bruk, må det oppbevares på et tørt og sikret sted, innlåst og utilgjengelig for barn. 16 Vær nøye med vedlikeholdet Hold verktøyet rent og i god stand for bedre og sikrere ytelse. Følg instruksjonene for vedlikehold og skifte av tilbehør. Hold alle håndtak og brytere tørre, rene og fri for olje og fett. 17 Reparasjoner Dette verktøyet oppfyller gjeldende sikkerhetskrav.

NORSK Reparasjon av verktøyet må utføres av en autorisert DEWALT-reparatør. Reparasjoner må bare utføres av kvalifiserte personer som benytter originale reservedeler, ellers kan bruk av utstyret medføre betydelig fare. 100% Batteri ladet Batteri defekt Sikkerhetsinstruksjoner for ladere og batteripakker

• Bruk kun batteripakker som er beregnet på bruk sammen med verktøyet.
• Pass på at batteripakken er tørr og ren før du setter den i laderen.
• Batteripakker og ladere som ikke er i bruk, må oppbevares på et tørt og sikret sted, innlåst og utilgjengelig for barn. Ikke berør dem med ledende gjenstander Ekstra sikkerhetsregler for batteripakker Skift skadet ledning Brannfare! Pass på at metall ikke kortslutter kontaktene på en frakoplet batteripakke. Ikke oppbevar eller bær batteripakken uten at beskyttelseshetten er satt over kontaktene.
• Batterivæsken, en 25-30 % løsning av kaliumhydroksid, kan være skadelig. Hvis det oppstår berøring med hud, må du straks skylle med vann. Nøytraliser med en svak syre, f.eks. sitronsaft eller eddik. Hvis du får væsken i øynene, må du rense dem med rikelig rent vann i minst 10 minutter. Kontakt lege.
• Forsøk ikke under noen omstendigheter å åpne en batteripakke. Sett ikke skadde batteripakker inn i laderen Les bruksanvisningen før laderen tas i bruk Må bare anvendes for lading av DEWALT batterier; andre batteripakker kan revne og forårsake skader Må ikke utsettes for fukt +40 ˚c +4 ˚c Temperaturområde for lading 4 °C til 40 °C Avhend batteripakken ifølge gjeldende miljøforskrifter Ikke brenn batteripakken NiMH NiCd Lader NiMH- og NiCd-batterier For ladetid, se tekniske data Etikette på laderen og batteripakken Etikettene på laderen og batteripakken viser følgende symboler: 100% Batteriet lader

• Forviss deg alltid om at sagen er slått av før du setter i batteriet.
• Ta ut nøkkelen fra sagbladets låseskrue før du slår sirkelsagen PÅ. NORSK
• Slå ikke AV før sagbladet går fritt. Når du sager
• Ta vekk alle spikre og metallgjenstander fra arbeidsemnet før du begynner å arbeide.
• Ikke forsøk å sage veldig små emner.
• Når du har slått AV, må du aldri forsøke å stoppe sagbladet ved å trykke mot siden av bladet.
• Legg aldri sagen ned på et bord eller en arbeidsbenk, med mindre den er slått av og bladet har sluttet å bevege seg.
• Bruk alltid kløyvkniv, med unntak for innskutt kutt. Sikkerhetsutstyr
• Sirkelsagen må kun brukes til saging av tre og plast.
• Pass på at alt utstyr som skjermer sagbladet, er i god stand.
• Blokker aldri dekslene.
• Frigjør et blokkert deksel straks, og bruk ikke sagen hvis dekselet er blokkert.
• Legg aldri sagen ned på et bord eller en arbeidsbenk, med mindre den er slått av og bladet har sluttet å bevege seg.
• Kløyvkniven bør innstilles korrekt; avstanden mellom tannkanten og kløyvkniven bør være 5 mm, og høydeforskjellen bør være 5 mm eller mindre. Kontroller og bytte av sagblad
• Ikke fjern spaltekniven, unntatt ved stikksagarbeider.
• Bruk bare sagblad som samsvarer med spesifikasjonene i denne bruksanvisningen.
• Bruk bare skarpe sagblad i perfekt stand; sprukne eller bøyde blad må avhendes og erstattes øyeblikkelig. Gode resultater oppnåes ved å bruke sagblad med karbidtenner eller CrV (Krom-Vanadium).
• Pass på at sagbladet er sikkert festet og roterer i riktig retning. Bruksområde
• Når du sager smale arbeidsemner (bredden er mindre enn 80 mm) på langs, bruker du en føringslinjal i lengderetningen.
• Når du sager med arbeidsemnet fastspent, må du bruke utstyr for å hindre at arbeidsemnet slår tilbake.
• Når du sager et sirkelmønster på tre, må du bruke utstyr som holder arbeidsemnet støtt på begge sider av sagbladet for å hindre at det.

• Pass på at trestykkene som sages av arbeidsemnet, ikke kan fanges opp av tennene på sagbladet og bli kastet opp i luften. Beskyttelse mot tilbakeslag
• Tilbakeslag forekommer når sagen bremses kraftig og blir slått tilbake mot brukeren. Slipp bryteren straks hvis bladet sitter fast, eller sagen går i stå.
• Hold sagbladene skarpe.
• Støtt store paneler nær sageområdet.
• Bruk et anlegg eller rettkantet føringslinjal når du kløyver; ikke bruk makt på verktøyet.
• Ikke fjern sagen fra arbeidsemnet mens sagbladet roterer. Kontroll av pakkens innhold Pakken inneholder: 1 Oppladbar sirkelsag 1 Blad 1 Umbrakonøkkel 2 Batteripakker, NiCd (DC390KA) 2 Batteripakker, NiMH (DC390KB) 1 Lader (DC390KA/DC390KB) 1 Koffert (DC390KA/DC390KB) 1 Instruksjonsbok 1 Splitt-tegning
• Kontroller om verktøyet, deler eller tilbehør er blitt skadet under transporten.
• Ta deg tid til å lese nøye igjennom instruksjonsboken slik at du forstår innholdet før verktøyet tas i bruk. Beskrivelse (fig. A) Din DC390 snorløse sirkelsagen er konstruert for ulike typer sageoperasjoner. 1 Strømbryter 2 Sperre for strømbryter 3 Fronthåndtak 4 Spindellås 5 Sponuttak 6 Sagsko 7 Spaltekniv 8 Hendel for betjening av skjerm 9 Nedre skjerm 10 Blad 11 Justeringsratt for skråsnitt 12 Snittindikator

• Slå alltid av verktøyet før du setter inn eller tar ut batteripakken. Bare bruk DEWALT batterier og lader. Ikke lad batteripakken hvis omgivelsestemperaturen er <4 °C eller >40 °C. Anbefalt oppladningstemperatur: ca. 24 °C.
• Når du skal lade batteripakken (14), setter du den inn i laderen (16) slik det vist på tegningen, og kobler laderen til strøm. Kontroller at batteripakken er satt helt inn i laderen. Den røde ladelampen (17) vil blinke. Etter ca. 1 time vil blinkingen stanse og lyse jevnt. Batteripakken er nå fulladet. Batteriet kan fjernes når som helst, eller du kan la det stå i den tilkoblede laderen over en lengre periode (maksimalt 14 dager). Innsetting og uttaking av batteripakken
• Sett batteripakken inn i pistolgrepet til det smekker på plass.
• Når du skal ta ut batteripakken, trykker du på de to uløserknappene (15) samtidig og trekker pakken ut av pistolgrepet. Batterihette (fig. B) Det følger med en hette som beskytter kontaktene på batteripakken når den er koplet fra. Uten hetten kan løse metallgjenstander kortslutte kontaktene og forårsake brann eller skade batteripakken.
• Ta av beskyttelseshetten (18) før du setter batteripakken (14) i laderen eller verktøyet.
• Sett beskyttelseshetten over kontaktene umiddelbart etter at batteripakken tas ut av laderen eller verktøyet. Pass på at beskyttelseshetten sitter på plass før du oppbevarer eller bærer med deg en frakoplet batteripakke. Batteripakke (fig. A & B) Automatisk justering Lading av batteripakken Når du lader batteripakken for første gang, eller etter en langvarig oppbevaring, kan den bare ta imot 80% opplading. Etter flere oppladninger og utladninger, vil batteripakken oppnå full kapasitet. Kontroller alltid nettet før du lader batteripakken. Hvis det er strøm på nettet, men batteripakken ikke blir oppladet, må du bringe laderen til et DEWALTautorisert serviceverksted. Under oppladningen kan batteripakken kjennes varm ved berøring. Dette er normalt og er ikke tegn på at noe er galt.

Automatisk justeringsmodus utligner eller balanserer de individuelle cellene i batteripakken ved toppkapasitet. Batteripakkene bør justeres over natten etter hver 10. lading/ utladingssyklus, eller når pakken ikke lenger gir samme ytelse som tidligere.

• Sett batteriet i laderen som vanlig for å justere batteripakken. Den røde lampen blinker kontinuerlig, noe som angir at ladesyklusen har startet. NORSK
• Når ladesyklusen på 1 time er over, lyser lampen kontinuerlig og slutter å blinke. Pakken er fullt oppladet og kan brukes nå.
• Hvis pakken står i laderen etter ladeperioden på 1 time, starter laderen automatisk justeringsmodus. Denne modusen fortsetter i opptil 8 timer, men batteripakken kan fjernes når som helst i løpet av justeringsmodus. Varmt/kaldt batteri ventetid Når laderen oppdager et batteri som er varmt/kaldt, starter den automatisk en varmt/kaldt batteri ventetid, som utsetter ladningen til batteriet har en skikket temperatur. Laderen kopler da automatisk tilbake til normal ladning av batteriet. Denne egenskapen garanterer maksimal levetid for batteriet. Den røde indikatoren blinker lenge, og deretter kort mens den er i ventetid modus. Sett på igjen skivene (20 og 21) i riktig stilling.
• Kontroller at bladet er satt på riktig i forhold til rotasjonsretningen.
• Skru inn festeskruen (19) for hånd for å holde skiven i stilling. Drei med klokken.
• Trykk på spindellåset (4) for sagbladet og drei spindelen til bladet slutter å rotere.
• Trekk festeskruen for sagbladet godt til med sekskantnøkkelen. Justere kløyvkniven (fig. E) Når du skal justere spaltekniven (7), ser du på tegningen som er innfelt i figur E. Juster klaringen på spaltekniven når sagbladet blir byttet ut, eller når det er nødvendig.
• Løsne du skruen (22) og dra spaltekniven ut til den største lengde.
• Juster klaringen og stram skruen. Bruksanvisning Justerering av snittdybden (fig. A & C)
• Løsne dybdejusteringsrattet (13).
• Flytt skoen (6) for å stille inn riktig snittdybde.
• Trekk til dybdejusteringsrattet (13). Du får best resultat hvis sagbladet får stikke fram omkring 3 mm fra arbeidsstykket (se innfelt detalj på figur C). Instilling for skråsnitt (fig. D) Sagen kan innstilles inn for skråsnitt mellom 0° og 50°.
• Løsne rattet for innstilling av skråsnittsvinkel (11).
• Still inn vinkelen ved å vippe sagskoen (6) til merket indikerer riktig vinkel på skalaen.
• Trekk til rattet (11) igjen. Stille inn skoen for saging i 90° vinkel (fig. D)
• Still inn sagen for 0° skråsnitt.
• Trekk bladskjermen tilbake med hendelen (8), og sett sagen med bladsiden ned.
• Løsne rattet for innstilling av skråsnittsvinkel (11).
• Sett en vinkelhake mot bladet og skoen, og juster vinkelen til 90°. Skifting av sagbladet (fig. E)
• Aktiver låseknappen (4) for sagbladet, og skru ut festeskruen (19) med sekskantnøkkelen som følger med verktøyet. Skru mot klokken.
• Trekk den nedre bladskjermen (9) tilbake med hendelen (8), og bytt sagbladet (10).

• Overhold alltid sikkerhetsinstruksene og gjeldende forskrifter.
• Sørg for at materialet som skal sages, er spent fast.
• Bruk bare et forsiktig trykk på verktøyet og trykk ikke sidelengs på bladet.
• Unngå overbelastning. Før maskinen tas i bruk:
• Pass på at batteripakken er (helt) oppladet.
• Pass på at dekselet er montert riktig. Dekselet må være i lukket stilling.
• Forviss deg om at bladet dreier i samme retning som pilene på bladet.
• Ikke bruk sagblad som er slitt. Skru på og av (fig. A) Av sikkerhetsgrunner er strømbryteren (1) på det verktøy utstyret med en sperre (2).
• Trykk på låseknappen for å låse opp verktøyet.
• Når du skal bruke verktøyet, trykker du på strømbryteren. Så snart du slipper strømbryteren, blir sperren automatisk aktivert, for å hindre at maskinen startes ved en feil. Slå ikke verktøyet på eller av når sagbladet berører arbeidsemnet eller andre materialer.

NORSK Holde og føre verktøyet (fig. A)

• Hold verktøyet i hovedhåndtaket og fronthåndtaket (3), slik at sagen blir ført på riktig måte.
• Siden snittet er jevnere på den siden der sagbladet går ut av arbeidsemnet, må du spenne det fast med baksiden mot sagbladet.
• Bruk snittindikatoren (12) for å følge den opptrukne streken på arbeidsemnet. Snittindikatoren står i flukt med den venstre siden av sagbladet når avfasingsvinkel er 50°. Snittindikatoren står i flukt med den høyre siden av sagbladet når avfasingsvinkel er 0°. Støvavsug (fig. A) Din verktøy er utstyrt med et sponuttak (5).
• Bruk alltid en støvsuger som er utformet i samsvar med anvendbare direktiver om sponutslipp når det sages i tre. Vakuumslanger til de fleste støvsugere passer rett inn i avsugsmunnstykket. Bruk ikke støvsuger ved saging av metall uten å ha gnistbeskyttelse. Din forhandler kan gi nærmere opplysninger om egnet tilleggsutstyr. Vedlikehold Ditt DEWALT-elektroverktøy er konstruert slik at det kan brukes i lang tid med et minimum av vedlikehold. Kontinuerlig og tilfredsstillende drift avhenger av riktig behandling og regelmessig rengjøring av verktøyet. Miljø Oppladbar batteripakke Denne batteripakken med lang levetid må lades opp på nytt når den slutter å gi nok strøm til jobber som det før var enkelt å utføre. Ved slutten av dens tekniske levetid må du avhende batteripakken, med riktig omtanke for miljøet.
• Tøm batteriene ved å kjøre dem helt tomme, fjern dem så fra verktøyet.
• NiCd- og NiMH-cellene kan resirkuleres. Av hensyn til miljø, lever det til kildesortering, eller til et DEWALT serviceverksted. De innsamlede batteripakkene vil bli gjenvunnet eller avhendet på en riktig måte. OBS! Som bruker er du ansvarlig for at batteriet resirkuleres på forsvarlig måte. Utslitt verktøy Vern om naturen. Kast ikke produktet sammen med annet avfall når det er utslitt. Lever det til kildesortering eller til et DEWALT-serviceverksted. DEWALT service Dersom det skulle oppstå feil med maskinen, lever den til et autorisert serviceverksted. Se aktuell prisliste/katalog for ytterligere informasjon eller ta kontakt med DEWALT. På grunn av forskning og utvikling kan ovenstående spesifikasjoner bli endret, noe som ikke blir opplyst separat. Smøring Ditt elektoverktøy trenger ikke ekstra smøring. Rengjøring
• Trekk støpselet til laderen ut av stikkontakten før huset rengjøres med en myk klut.
• Fjern batteripakken før rengjøring av elektroverktøyet.
• Hold ventilasjonsspaltene åpne og rengjør elverktøyet regelmessig med en myk klut.

• 30 DAGERS FORNØYD-KUNDEGARANTI • Hvis du ikke er tilfreds med ditt DEWALT verktøy, kan det returneres innen 30 dager til din DEWALT forhandler eller til et DEWALT autorisert serviceverksted og du kan bytte eller få pengene tilbake. Kvittering må fremlegges.
• 1 ÅRS FRI VEDLIKEHOLDSERVICE • Skulle ditt DEWALT verktøy trenge vedlikehold eller service i de første 12 månedene etter det ble kjøpt, vil dette bli utført gratis av et autorisert DEWALT serviceverksted. Gratis vedlikeholdsservice omfatter arbeidskostnader. Tilbehørs- og reservedelskostnader inngår ikke. Kvittering må fremlegges.
• 1 ÅRS GARANTI • Dersom det skulle vise seg innen 12 måneder fra kjøpsdato at ditt DEWALT-produkt har feil eller mangler som skyldes material- eller fabrikasjonsfeil, garanterer vi å erstatte alle defekte deler gratis eller, etter egen vurdering, erstatte verktøyet gratis forutsatt at:
• Verktøyet ikke er blitt brukt skjødesløst.
• Reparasjoner bare er blitt utført av autorisert verksted/personell.
• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven. Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DEWALT katalogen, eller ved å kontakte DEWALT. Alternativt kan du finne en liste over DEWALT autoriserte serviceverksteder og komplett informasjon om vår etter-salg-service på Internett-adressen vår: www.2helpU.com.
