Produkttyp	Cirkelsåg
Märke	PARKSIDE
Modell	PHKS 1450 LASER
Nominell effekt	1450 W
Matningsspänning	230 V ~ 50 Hz
Tomgångshastighet	1800 - 5000 min⁻¹ (justerbar)
Sågklinga	Ø210 x 30 x 1,8 mm
Skärdjup vid 90°	0 - 75 mm
Skärdjup vid 45°	0 - 49 mm
Skyddsklass	II (dubbelisolering)
Parallellguide	Ingår, justerbar
Dammsugaradapter	Ingår (diameter 35 mm)
Styrlaser	Klass 2, drivs med 2 AAA-batterier (ingår)
Mjukstart	Ja (mjukstart)
Varvtalsinställning	6 lägen (1: 1800 varv/min, 6: 5000 varv/min)
Säkerhetsspärr	Ja (strömbrytarlås)
Skiljekniv	Ja, justerbar (max. 5 mm från klingan)
Skyddskåpa	Automatisk med pendel
Vikt (uppskattad)	Cirka 5,5 kg
Garanti	3 år (enligt villkor)

Vanliga frågor - PHKS 1450 LASER PARKSIDE

Hur justerar man skärdjupet?

Lossa djupinställningsratten (5), ställ in önskat djup på skalan (15) (3 mm mer än materialets rekommenderade tjocklek), dra sedan åt ratten.

Hur byter man sågklingan?

Koppla bort apparaten. Ta bort parallellguiden. Ställ skärdjupet på 0 mm. Öppna skyddskåpan (6) och aktivera spindellåset (3). Lossa klämskruven (21) med insexnyckeln, ta bort flänsen och klingan. Montera den nya klingan enligt rotationsriktningen, dra sedan åt skruven.

Hur använder man parallellguiden?

Lossa vingmuttern (10) på sålbordet (7), sätt in parallellguiden (12) i avsedd plats (11), dra sedan åt muttern. Guiden möjliggör precisa längsgående snitt.

Hur aktiverar eller inaktiverar man lasern?

Lasern aktiveras genom att flytta strömbrytaren (14) till läge 'I' och inaktiveras i läge '0'. Om strålen är svag, byt batterierna (typ AAA 1,5 V) genom att skruva loss batterifacket.

Vad gör man om klingan fastnar?

Släpp omedelbart strömbrytaren. Försök inte att dra loss sågen med våld. Koppla bort apparaten, ta sedan försiktigt bort sågen från materialet. Kontrollera klingans och materialets skick innan du fortsätter.

Vilken hastighet väljer man för vilket material?

Ratten (1) erbjuder 6 hastigheter. För massivt trä, spånskivor och plywood, använd hastighet 6. För PVC, välj 3-5. För akryl eller plexiglas, 2-4. För aluminium, 4-6. För gips eller mineralull, 1-2.

Hur ansluter man en dammsugare?

Sätt in dammsugaradaptern (24) i spånutkastet (9) som sitter framtill på sågen. Anslut sedan en lämplig dammsugare för dammutsug.

Hur justerar man skiljekniven?

Efter att ha tagit bort klingan, lossa fästskruvarna (23) för att justera skiljeknivens (16) läge. Avståndet mellan kniven och klingans tänder får inte överstiga 5 mm, och knivens lägsta punkt ska vara max. 5 mm under klingan.

Hur rengör man sågen?

Koppla alltid bort apparaten före rengöring. Använd en fuktig trasa för utsidan. Använd aldrig bensin, lösningsmedel eller slipande rengöringsmedel som kan skada höljet.

Var hittar man reservdelar?

För reservdelar, kontakta Kompernass kundtjänst på de adresser som anges i bruksanvisningen (enligt ditt land). Använd endast originaldelar för att garantera säkerheten.

BRUKSANVISNING PHKS 1450 LASER PARKSIDE

Bruksanvising och sakerhetsanvisingar

GR CY

PIONI XEIPoZ

YrtoeEieC xepiogou kai aocaleic

FI

KASIPYOROSAHA

Vik ut bildsdilan och ha den till hands när du laserigenom anvisingarna och gör dig bekant med apparatens/maskinens Funktioner.

DK

1. Arbetsplats. Sidan 31
   2.Elsakerhet. Sidan 32
2. Personsakerhet . Sidan 32
3. Omsorgsfull hantering och användning av elverktyg.. Sidan 32
   Sakerhetsanvisingar specielt avsedda for detta verktyg . Sidan 33

Användning

P/AV. Sidan 36
Stalla in snittvinkel. Sidan 36
Stalla in snittdjup. Sidan 36
Stalla in parallellanslag. Sidan 36
Starta/Stanga av lasern. Sidan 37
Handhavande cirkelsag. Sidan 37
Stalla in varvital. Sidan 37
Ansluta spanuppsugning. Sidan 37
Byta skärtrissa. Sidan 37
Demontera och ställa in spaltkil Sidan 38
Tips och tricks. Sidan 38

Rengoring och skötsel Sidan 38

Avfallshantering Sidan 38

Information

Service. Sidan 38
Garanti . Sidan 39
Konformitetsdeklaration/Tillverkarintyg Sidan 39

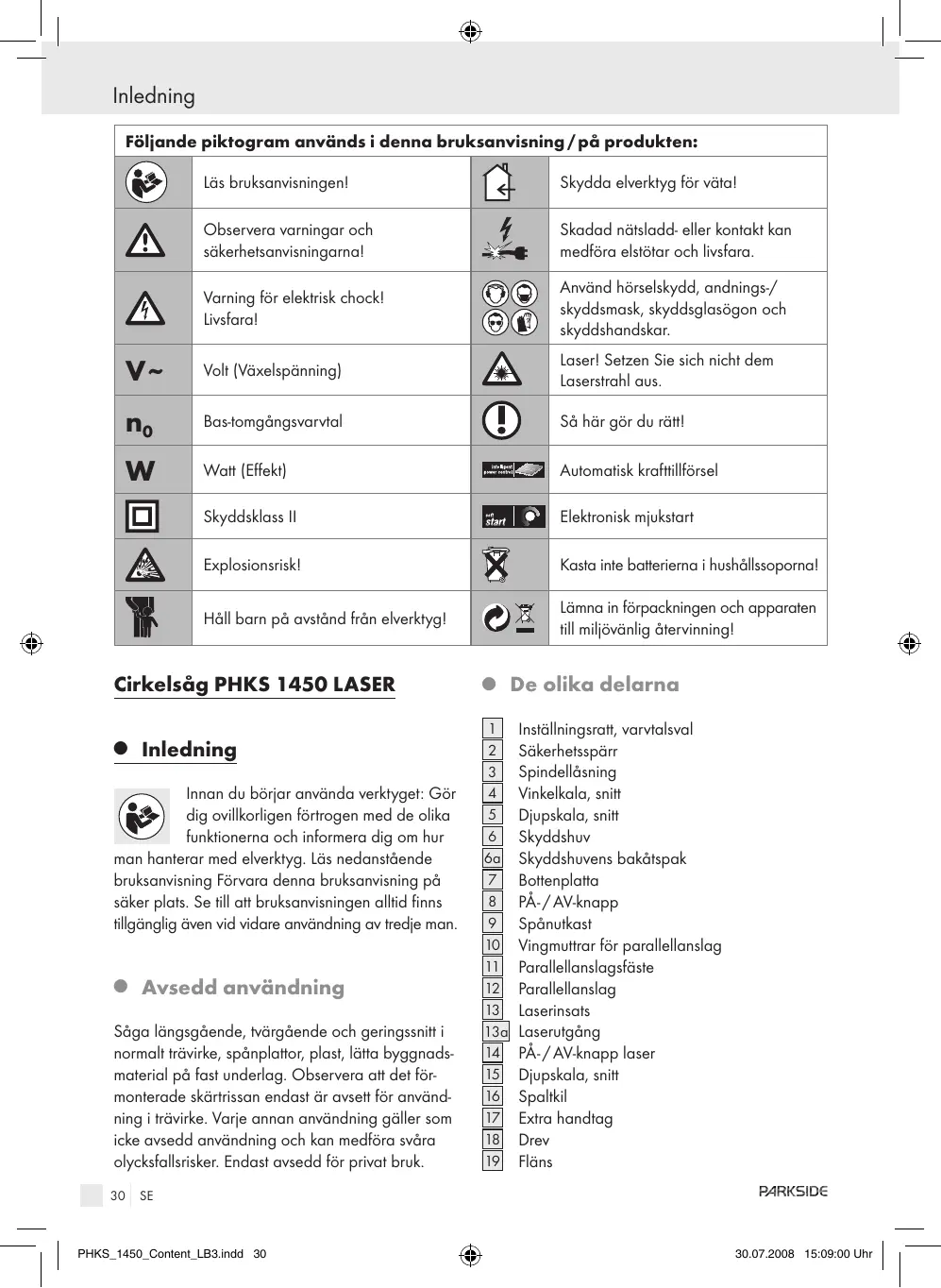

Inledning

Följande piktogram används ienna bruksanvisning / på Produkten:
	Läs bruksanvisningen!		Skydda elverktyg für väta!
	Observera varninger och sakerhetsanvisningarna!		Skadad nätsladd- aller Kontakt kan medföra elstötar och livsbara.
	Varning För elektrisk chock! Livsbara!		Använd hörsvskydd, andnings-/ skyddsmask, skyddsglasögon och skyddshandskar.
V~	Volt (Växelsänning)		Laser! Setzen Sie sich nicht dem Laserstrahl aus.
n0	Bas-tomgangsvarvital		Så här gört du rätt!
W	Watt (Effekt)		Automatisk krafttillförsel
	Skyddsklass II		Elektronisk mjukstart
	Explosionsrisk!		Kasta inte batterierna i hushållssoporna!
	Häll barn på avständ från elverktyg!		Lämna in förpackningen och apparaten till miljövänlig Återvinning!

Cirkelsag PHKS 1450 LASER

Inledning

Innan du böjar anecdá verktyget: Gördig ovillkorligen fortrogen med de olika Funktionerna och informera dig om hur

man hanterar med elverktyg. Läs nedanstående brauksanvising Förvara denna brauksanvisning på saker plats. Se till att brauksanvisingen alltid finns tillganglig även vid vidare användning av tredje man.

Avsedd användning

Säga langsgaende, tvärgäende och geringssnitt i normalträvirke, spanplattor, plast, latta byggnadsmaterial pa fast underlag. Observera att det for-monterade skärtrissan endast ar avsett for använding i trävirke. Varje annan användning gäller som icede avsedd använding och kan medforsvara olycfsfallsrisker. Endast avsedd for privat bruk.

De olika delarna

1 Installningsratt, varvtalsval
2 Sakerhetssparr
Spindellåsning
4 Vinkelkala, snitt
5 Djupskala, snitt
6 Skyddshuv
6a Skyddshuvensbakatspak
7 Bottenplatta
8 PAA-/AV-knapp
9 Spanutkast
10 Vingmutrar for parallelllanslag
[1] Parallellanslagsfaste
12 Parallellanslag
13 Laserinsats
13a Laserutgang
14 PAA-/AV-knapp laser
15 Djupskala, snitt
16 Spaltik
17 Extra handtag
18 Drev
19 Flans

PARKSIDE

20 Spannbricka
[21] Spännskruv med underlöggsbricka
22 Spaltkildsfoe
[23] Fästskruvar
24 Adapter for dammsugare

I leveransen ingar

1 Cirkelsag
1 Parallellanslag
1 Adapter for dammsugare
1 Insexnyckel
2 Batterier Micro AAA 1,5V (for laser)
1 Bruksanvising

- Tekniska data

Effekt: 1450W

Märkspänning: 230V 50Hz

Utgäende effekt: 15 Nm max.

Tomgangsvarvatal: n_0 1800 - 5000 min^-1

Skärtrissa: 210 × 30 × 1,8 × 2,6 ~mm

Snittdjp vid 90^ .. 0-75 mm

Snittdjup vid 45^ .. 0-49 mm

Skyddsklass: II/回

Buller- och vibrationsinformation:

Mätvärde bestamt enligt EN 60745.

Bullernivān für verktyget ar godkänd med A, niven ar vid normal användning lagre an 93 dB(A).

Osakerhet K = 3 dB. Ljudnivan kan overstiga 104 dB (A) under pagaende arbete.

Använd hörsskydd!

Vägd acceleration, typisk:

Vibration hand och arm a_h = 2,309m / s^2

Osakerhet K = 1,5m / s^2

A VARNING! Angiven vibrationsniva i dessa

anvisningar har uppmats enligt en i EN 60745

standardiserad matmetod och kan anvands som

jämförelse für olika verktyg. Vibrationsniván Föränd

ras beroende på elverktygets användning och kan i

vissa fall overstiga angivna varden. Vibrationsbelastning kan missbedomas om elverktyget regelbundet anvands pa sadant satt.

Obs: For att kunna bestämma svängningsbelastningen bør även tiden under en bestamd arbetstid beraknas under vilket verktyget ar avstigtller startats utan att verkligen anvandas.Detta kan reducera svängningsbelastningen vasantigt under den totala arbetstiden.

Allmanna

sakerhetsanvisningar

A VARNING! Läs alla sakerhetsinstruktioner

och anvisningar! Felhantering vid tillampning av nedan angivna sakerhetsinstruktioner och anvisninger kan medfora elstotar, brand och/eller allvariga skador.

FÖRVARA ALLA SÄKERHETSINSTRUKTIONER

OCH ANVISNINGAR FÖR FRAMTIDA BEHOVI

1. Arbetsplats

a) Se till att arbetsplatsen ar städad och i ordning. Oreda och dalg belysning kan medfora olycksfall.

b)

Använd inte verktyget i explósionsfarliga eller eldfarliga miljöer, t.ex. i narheten

av brannbar vatska, gas aller damm.

Elverktyg genererar gnistor som kan ante da damm aller angor.

c)

Se till att barn och andra personer inte riskerar skador纳税elverktyget anvands.

Låt dig inte störas under användningen, häll uppsikt hela tiden.

2. Elsakerhet

Undvik personskador p.g.a. strömstätar:

a) Apparatkontakten mäste passi i uttaget. Kontakten fär inte modifieras pa nagot satt. Använd inte adapter-kontakter tillsammans med jordade verktyg. Originalkontakter och passande uttag minskar risken for elstötar.
b) Undvik kroppskontakt med jordade ytor, t.ex. rör, varmeelement, spis och kylskap. Okad risk for elstötar foreligger om din kropp ar jordad.
c) Använd aldrig verktyget i regn eller vata. Inträngande vatten i en elektrisk apparat ökar risken for elstötar.
d) Använd inte kabeln på annat satt an den ar avsedd for, t.ex. attbara apparaten, hänga upp den. Dra inte i kabeln for att dra ut kontakten, greppa tag i kontakten. Se till att kabeln inte utsats for varme, olja, skarpa kanter erller rörliga apparatdelar. Skadad aller invecklad kabel eller kontakt ökar risken for elstotar.
e) Använd endast förlängningskablar som ar tillatna für utomhusbruk om verktyget används utomhus. An-vändning av godkänd förlängningskabel für utomhusbruk reducerar risiken für elstötar.
f) Använd jordfelsbrytare om elverktyget maste användas i fuktig omgivning. Använding av jordfelsbrytare minimerar risiken for elstötar.

3. Personsakerhet

a) Var alltid medveten om vad du gör och använd sunt fornuft. Använd inte verktyget om ni ar trött aller paverkad av droger, alkohol eller likemedel. Ett ögonblick av ouppmärksamhet kan medfora skador under användningen.

b)

Använd personlig skyddsutrustning och alltid skyddsglasögon. Användning av personlig

skyddsutrustning som dammskydd, halkfria sakerhetsskodon, skyddshjalm eller horselskydd, beroende på elverktygets typ och anvandning, reducerar risker for skador.

c) Undvik att verktyget startar av miss-tag. Kontrollera att elverktyget ar avstängt innan strömförsörjningen kopplas till erler innan verktyget hanteras ell transporteras. Bär inte verktyget med fingret placerat på PÅ/AV-knappen erler se till att verktyget inte ar anslutet till strömförsörjningen. Detta kan medfora olyckor.
d) Ta bort installningsverktyg aller skruvnycklar innan du startar verktyget. Ett verktyg aller en nyckel som befinner sig vid en roterande maskindel kan medfora allvarliga skador.
e) Undvik att arbeta med obekvam kroppshällning. Se till att du stär stadigt. Därmed kan du kontrollera verktyget bättre om oförutsedda situationer skulle uppsta.
f) Använd alltid lamplig klädsel. Bär inte vida klädesplagg eller smycken. Håll haret, klädesplagg och handskar borta frän roterande maskindelar. Lõst sittande klädesplagg, smycken eller här kan fastna i roterande maskindelar.
g) Kontrollera att dammsugare aller uppsamlingsbehällare ar korrekt anslutna och används på rätt satt. Använd södan utrustning for att minka forekommande damm och därmed forbundna risker.

4. Omsorgsfull hantering och användning av elverktyg

a) Überbelasta inte maskinen! Använd rätt elverktyg für respektive arbete. Med passande elverktyg blir arbetsresultatet bättre och säkrare inom angivet effektområde.
b) Använd inte elverktyg)där strömknappen ar skadad. Ett elverktyg som inte langre kan startas och stoppas ar farligt och maste repareras.
c) Dra ut kontakten ur vagguttaget inn an du gör installingar på verktyget, byter tillbehörsdilar eller lagger un-

PARKSIDE

dan verktyget. Denna forsiktighetsatgard forhindrar oavsiktlig start av verktyget.

d) Placera ett elverktyg som inte anvands utom rackhall for barn. Latinte personer anvanda verktygetutan att de kanner till anvandningen ellhar lst anvandningsinstruktionerna.Elverktyg ar farliga om oerfarna personer anvander dem.
e) Ta hand om verktyget väl. Kontrollera att rörliga delar fungerar utan problem och inte kärvar, kontrollera även om delar ar brutna eller skada de eller päverkar verktygets Funktion negativ på nagot sätt. Reparera skadade delar innan verktyget används. Många olyckor har fororsakats av dā-ligt omhandertagna elverktyg.
f) Se till att arbetsplatsen ar städad och i ordning. Väslkötta skärverktyg med skarpa skärtrissor klämmer inte och arlettare att Föragenarbetsmaterialet.
g) Använd elverktyg, tillbehör, extra verktyg osv. enligt dessa anvising- ar på det satt som ar föreskrivet forenna speciella verktygstyp. Ta hän- syn till arbetsvillkoren och det arbete som skull utforas.

Använding av elverktyg på annat satt an foreskrivna anvisningar kan medfora farliga situationer.

Sakerhetsanvisningar speciellt avsedda for detta verktyg

Sakerställ att endast personer som fyllt 16 ar använder utrustningen och ärwä informerad om utrustingens användning innan den startas.

Obs: Använd inte sliprondeller. Risk För person - och materiaskador.

Undvik persorskador p.g.a. strömstötar:

Kontrollera regelbundet tillstandet for verktyget, nätkabel och nätkontakt. Använd aldrig ett verktyg som

är skadat. Försök aldrig att öppna verktyget. Skadat verktyg, nätkabel aller kontakt kan medföra elstötar och livsfara. Utför aldrig utbytesarbeten själv utan vänd dig med förtroende till kundtjänst aller behörig elektriker.

• Maskiner som ar markta 230V kan även användas med 220V.
  Använd inte verktyget om det är fuktigt aller blött.
  Anvand endast verktyget utomhus i kombination med jordfelsbrytare, max. 30mA . Anvand endast av tillverkaren rekommenderade fforlangningskaplar.

Obs: Se till att natsladden liggerutanfor verktygetsverkningsomrade och intekommen i klam. Lagg alltid sladden bakat.

FÖRSIKTIGHET! Så undviker du skador:

a) Häll händer och fingrar borta frän skäret och skärtrissan. Häll stadigt i verktyget, den andra handen på extrahandtaget eller motorhuset. Om du häller i verktyget med böda händerna, finns ingen risik for skador av skärtrissan.
b) Greppa inte under arbetsstyccket. Skyddshuven ger inget skydd for skärtrissan under arbetsstyccket.
c) Anpassa skardjupet till arbetsstyckets tjocklek. Tandningen fär inte synas mer an till halften under arbetsstycket.
d) Häll inte i arbetsstycket med händerna eller lagg det över benet. Sätt fast arbetsstycket på att fast underlag. Det är viktigt att arbetsstycket sitter stadigt für att undvika fara För kroppskontakt, att skärtrissan klämmer eller att du forlorar kontrollen.
e) Hall endast i verktyget i de isolerade handtagen under arbeten där verktyget kan tänkas komma i kontakt

Allmanna sakerhetsanvisiningar

med gömda strömledningar eller sin egen anslutningskabel. Kontakt med spänningsforande ledninger kan medföra att delar av verktyget blir stromforande och där med medfor elstötar.

f) Använd alltid att anslag eller att rakt kantstycke vid länge snitt. Detta forbätt-rar snittets exakthet och minskar risken for att skärtrissan fastnar.
g) Använd alltid skärtrissa i ratt storlek och passande hål. Skärtrissor som inte passar i verktyget roterar ojämnt och medfor minskad kontroll over verktyget.
h) Använd aldrig skadade aller felaktiga underlaggbsbrickor allerunderlaggsskruvar for skärtrissan. Underlaggsbrickorna och underlaggsskruvarna ar speciellt konstruera deforallktygetfor basta effekt och driftssakerhet.

Undvik bakslag i verktyget:

Ett bakslag ar foljen av felaktig anvandning av verktyget. Vidtag darrfor alltid sakerhetsatgarden enligt nedanstende beskrivning.

a) Häll ett ordentligt tag med båda händerna och placera armarna i södan进展情况 att du kan möta bakslagseffekten. Stå alltid vid sidan av verktyget sä att inte verktyget ligger i linje med din kropp. Verktyget kan slå bakät i bakslaget, du kan dock motverka krafterna om du följer sakerhetsanvisningarna och hanterar verktyget med fornuft.
b) Om skärtrissan fastnar eller snittet störsvångot, slapp PÅ/AV-kontaken omedelbart och lät verktyget sitta kvar i arbetsstychket tills skärtrissan stannat helt och hallet. Försök aldrig att ta bort verktyget ur arbetsstychket sölänge skärtrissan roterar, detta kan medföra bakslag. Fastställ orsaken till varfor skärtrissan fastnat och atgärda felet med lampliga metoder.
c) Om du mot förmodan mäste starta verktyget när det fortfarande sitter i arbetsstycket, kontrollera att skärtrissan sitter i mitten av snittet

och att tandningen inte fastnat i arbetsstycket. Om skärtrissan fastnat kan detta medfora att det roterar ur arbetsstycket aller orsakar ett bakslag nar verktyget startas ingen.

d) Se till att stödja stora arbetsplattor für att undvika risken für bakslag och skärtrissa som fastnar. Stora ar-betsplattor böjer sig gärna under sin egen vikt. Stöd plattorna i bada sidorna och i narheten av snittet, stöd även kanterna.
e) Använd inga slöa eller skadade skärtrissor. Skärtrissor med slöa eller trasig tandning Förorsakar ökat slitage, klåmd skärtrissa och bakslag dārfor att sagspalten ar für smal.
f) Dra Åtinstallingarna for sagsdjup och vinkel fore arbetets början. Om du forandrar installingarna under arbetet kan skärtrissan fastna och fororsaka bakslag.
g) Var alltid specielt uppmärksam när du använder verktyget i nedatgäende snitt eller sväråtkomliga platser. Ett nedatgäende snitt aller ett gört snitt kan blockeras av foremål som du inte ser och därmed Förorsaka basklag.

Orsaker for bakslag:

a) Ett bakslag ar en plotslig reaktion och rorelse till folid av en skartrissa som fastnat erer ar felaktigt riktad. Skartrissan lyfter fran arbetsma terial pa ett okontrollerat satt och kan skada anvandaren.
b) Skärtrissan fastnar i skärspalten och blockeras, motorkraften används istället i felaktigt syfte och kan medfora att maskinen slår emot användaren.
c) Om skärtrissan vrids i snittet eller ar felaktigt riktad, kan tandinen i den bakre kanten pa skärtrissan fastna i arbetsmaterialet, skärtrissan lyfter ur snittet och maskinen slar emot användaren.

Speciella sakerhetsanvisningar for cirkelsag och skyddshuv

a) Kontrollera före varje användning skyddshuvens ⑥ felfria Funktion. Använd inte verktyget om skyddshu- vens undre del inte sluter ordentlich

och forlorat sin skyddande fonction. Bind aldrig upp skyddshuven i oppet

Iage. Skartrissans undre skyddshuv kan haskadats om verktyget tappades i golvet. Oppana skyddshuven med returspaken och kontrollera att den ror sig som den ska och inte kommt ikontakt med skartrissan erller ovriga delar. Kontrolera ur alla vinklar och skardjup.

b) Kontrollera fjädern für skyddshuven. Lät kundtjänst reparera verktyget om skyddshuven eller fjädern ar skadade. Skadade delar, kletiga avlagringar eller spanrester kanhindra den under skyddshuven.
c) Oppna endast skyddshuven for hand vid speiellt knepiga snitt, t.ex. snitt nedät aller vinkelsnitt. Oppna skyddshuven med returspaken och släpp den omedelbart'nar skärtrissan trängt in i arbetsstcyket. Skärtrissans skydd maste användas automatiskt vid alla övriga arbeten.
d) Placera inte verktyget på arbetsbänken eller på golvet utan att skyddshuven tæcker skärtrissan. En oskyddar roterande skärtrissa ger verktyget kraft att flytta sig och kan fororsaka mycket skada. Observe ra att skärtrissan afterroterar.

Speciella sakerhetsanvisningar for cirkelsag och spaltkil

a) Använd alltid passande spaltkil für skärtrissan. Spaltkilen måste vara tjockare an skärtrissan men tunnare ön skärtrissan tsanding.
b) Justera spaltkilen enligt bruksanvis- ningen.Felaktig storlek,tjocklek och riktning kan medfora att spaltkilen inte forhindrar bakslag.
c) Använd dārfor alltid spaltkilen, utom i nedatgäende snitt. Montera spaltkilen after det nedatgäende snittet. Spaltkilen sitter i vagen vid nedatgäende snitt och kan medfora bakslag.
d) Spaltkilen mäste sitta i sagspalten for att ha nāgon verkan. I korta snitt ar spaltkilen inte nödvändig for att Förhindra ett bakslag.
e) Använd inte verktyget med böjd spaltkil. Redan minsta störning kan medfora att skyddshuven stängs langsammare.

WARNING! Skydda dig for laserstålning:

Titta inte direkt in i laserstrålen eller laserstrålens utgangsöpping.
A VARNING! Rikta inte optiska instrument (t.ex.
ett forstoringsglas eller lupp) mot laserutgangen
130 och samtidigt titta genom glaset, detta kan medfonna skador på ögonen.
Rikta aldrig laserstralen mot reflekterande ytor, mot personer ull djur. Aven kortvarig ogonkontakt med laserstralen kan medfora ogonskador.
Öppna endast lasertillbehorets hus om batterierna maste bytas (2 AAA Micro, 1,5 V), öppnamed passande skruvmejsel.
Satt in batterierna med polerna at ratt hall och skruva fast huset igen.
OBSERVERA! Anwendung av andra handhavande-ller justeringsanordninger er tillvagagangssatt kan medforar farlig stralningsexponering.

Sakert handhavande:

Dra ut natsladden ur vagguttaget direkt om risker uppstar.
Använd aldrig verktyget für annat an den ar avsedd für.
Häll verktyget torrt och fritt fran olja och fett.

Allmanna sakerhetsanvisningar/Användning

Vid ständig använding fär verktyget endast anvandas med ett sagbord, utrustat med Återstartsparr.
For verktyget mot arbetsstycket endast i pascalaget tillstand.
Se alltid till att fora verktyget fran kroppen under.
anvandningen.
Material innehallande asbest farr inte bearbetas.
Snittet maste vara fritt frän hinder,日正式 over och undersidan.
Skärtrissan fár inte sticka ut mer ön 3 mm ur arbetsstycket.
Se till attinte sagsi spik ellskruvar.
Arbeta inte med verktyget i arbeitsställning ovanfor huvudet.
Skydda skärtrissan for slag och kraftiga stötar, undvik kantskador
Bromsa inte skartrissan när du stängt av verkhyget.
Spruckna eller deformerade skärtrissor fár inte användas. Använd inga skärtrissor tillverkade i HSS-stål (snabbstål).
Dra alltid ut natakontaken nar verktyget inte anvands, t.ex.installingn av bottenplattan.
Ta aldrig bort span eller splitter när verktyget ar i gäng.
Anslut verktyget till lamplig anordning, t.ex. en dammsugare om du skall gora arbeten i trama-terial aller i plastmaterial dar mycket damm forekommer.
Använd ovillkorligen de integrerade skyddsanordningarna for verktyget, t.ex. sakerhetssparr och skyddshuv.
Kontrolera att samtliga roterande delar for skyddshuven fungerar utan att fastnat och att alla anordninger som tacker skärtrissan verkligen fungerar.
Lås inte PÅ/AV-kontakten vid manuell drift.

Användning

Cirkelsågen PHKS 1450 LASER ar utrustad med Intelligent Power Control.

Denna automatiska krafttillforsel fungerar på sadant satt att

effekten alltid ar konstant inom vissa varvitalsområ

den, även vid arbete i hårda och motständskraftiga material.

På/AV

Start:

Tryck spindellåsningen 2 at vänster aller höger och häll den intryckt.
Tryck PÄ-/AV -knappen 8. Slapp startspärren när verktyget har startat.

soft start Cirkelsägen ar utrustad med en elektronisk mjukstart. Motorn

Du kan stalla in snittvinkel med hjalp av vinkelskalan.

Lossa vingmuttrarna / klämskruven für vinkelinställingen 4 på bädà sidorna, ställ in önskad vinkel på skalan och dra at vingmuttrarna/ klämskruvenigen.

Stalla in snittdjup

Obs: Vi rekommenderar att stalla in snittdjupet ca. 3 mm större an materialets tjocklek. Detta ger ett renare snitt.

Lossa vingmuttrarna for djupinställningen 5, stall in snittdjupet på skalan 15 och dra at vingmuttrarna igen.

Stalla in parallellanslag

Lossa vingmuttern 10 pa bottenplattan 7 och skjut in parallellanslaget 12 i anlagsfastet 11. Dra sedan at vingmuttern 10 igen.

- Starta/Stänga av lasern

Start:

Skjut PÅ-/AV-knappen [14] till I.

Stanga av:

Skjut PÅ-/AV -knappen 14 till O.

Obs: När batterierna tar slut, sätt in två nyä AAA 1,5V batterier.

Handhavande cirkelsag

1. Starta verktyget enligt ovanstäende beskrivning Starta/Stänga av och placera verktyget med bottenplattans [7] främre kant mot materiaiet.
2. Rikta verktyget med parallellanslaget [12] ellermot en inritad linje resp. med lasern.
3. Håll verktyget stadigt med bänderna i handtagen (se bild A) och sāga med lagom tryck.

Stalla in varvtal

Vrid inställningsratten [1] tills önskat varvital (pilmarkering ▲) visas (1 = lågt varvital/6 = högt varvital):

Kontrolera varvtalet enigt nedanstende rekommenderade inställningar och anpassa varvtalet med inställningsratten 1.

Material	Varvital
Hårt trä och normalt,trävirke tvär- och langsgående snitt	6
Spänplattor, härda plattor	6
Spänplattor	6
Bordsskivor, plywood	6
Plattor med skikt eller faner	6
PVC-plattor	3-5
Akrylglasplattor, plexiglas	2-4
Aluminiumplattor	4-6

PARKSIDE

Aluminiumprofiler	4-6
Gipsplattor	1-2
Stenullsplattor	1-2
Cementbundna spânplattor	1-2

Rotationshastigheten vid minimalt resp. maximalt varvital ca.:

Nivå	V/min	Meter/Sek
1	1.800	20
6	5.000	55

Observera att smithastigheten varierar till foljd av olika skärtrissor, material somt beroende på sagkraft, rotationshestigheten i tomgang ar mycket högre an under pagaende arbete.

Ansluta spänuppsugning

• Stick in spanuppsugningens [24] adapter i spänutkastet.
  Anslut lamplig damm- och spanuppsugning.

- Byta skärtrissa

A VARNING! Dra ut nätkontakten innan du hanterar spindellåsningen!

1. Ta bort parallellanslaget [12] genom att lossa vingmattern [10].
2. Ställ in snittdjupet (med vingmattern for djupinställning [5]) i lagsta lage, 0 mm.
3. Fäll undan skyddshuven 6 och ställ ner verktyget.
4. Tryck spindellåsningen 3 tills den hakar i och lossa spännskruven 21 med insexnyckeln. Ta bort spännskruven med brickan 21 och fländen 20 se även bild D.
5. Ta bort skärtrissan.
6. Monteringen sker i omvänd ordning.
7. Tryck spindellåsningen 3 tills den hakar i och dra at spänskruven 21 med insexnyckeln.

A VARNING! Pilen på skärtrissan måste stämmas overens med rotationsriktningspilen (rotationsrikt-ningen finns markerad på verktyget).

Användning / Rengöring och skötsel / Avfallschantering/ Information

Kontrollera även att skärtrissans varvital ar lampat for verktyget.

- Demontera och ställa in spaltkil

A VARNING! Avstandet mellan spaltkilen 16 och skärtrissan fær inte vara större an 5mm . O m spaltkilen maste demonteras for t.ex djupsnitt, maste avstandet ovillkorligen stämma nar spaltkilen monteras igen (se bild F).

Demontera spaltkil: (se även bild E)

1. Lossa djupinställingens 5 vingmutter och fäll upp cirkelsägen till anslag, spaltkilens faste 22 ligger nu fritt.

2. Lossa fästskruvarna 23 och ta bort spaltkilen 16

A VARNING! Montera spaltkilen 16igen när djupsnittet ar fardigt, spaltkilen maste anvandas vid alla övriga arbeten.

Stalla in spaltkil: (se även bild F)

Ställ in avständet mellan spaltkilen 16 och skärtrissans tandning pa max. 5 mm och mellan spaltkilens spets och skärtrissans lagsta punkt pa max. 5 mm. Häll avständen enligt bild F.

- Tips och tricks

Använd motsvarande markinga bottenplattan, beroende pa snittvinkel (markeringen sitter bakom parallellanslagets 10 vingmutter): Rätvinklat snitt = marking 0°, 45°-snitt = marking 45°.
En trasig snittkant kan undvikas i omtaliga material, t.ex. spanplattor med skikt ell dorrar, genom att fasta en skyddstejp i snittlinjen. Detta medfor aven att det ar lattare att rita in snittlinjen på skyddstejpen an på den glatta ytan. Ett annat satt att undvika en trasig kant ar att saga genom ett tunnare travirke som spannts fast ovenpà det omtaligare materialet.

Rengöring och skötsel

A VARNING! Dra alltid ut nätkontakten ur vagguttaget innan arbeten på produkten pâbörjas.

Rengör verktyget direkt after varje använding.
Anvand mjuk trasa eller borste vid rengöringen, absolutinte bensin, losningsmedelller aggres-siva rengöringsmedel.

Avfallshantering

Forpackningen bestar av miljovänligt material som kan avfallshanteras vid lokala atervinningsstallen.

Kastainte elverktyg i hushaallssoporna.

Enligt EU-direktiv 2002/96/EG gällande Begag-nad elektrisk och elektronisk utrustning skall trasiga erller begagnade elverktyg avfallshanteras separat och tillforas Återvinneningen enligt gällande miljolag-stiftning.

Kontakta miljökontoret på din ort För vidare information om avfallshantering av forbrukad utrustning.

Kasta inte batterierna i hushaillssoporna!

Avfallshantering, batterier

Defekta eller forbrukade batterier måste ätervinnas enligt EU-direktiv 91/157/EEC och fär inte kastas i hushällssoporna. Varje användare ar Förpliktad enligt lag att tillföra batterier och ackumulatorer till avfallschanteringsstation eller tillbaka till fösäljaren.

Information

Service

A VARNING! Lät endast behörigelektriker reparera utrustningen och använd endast reservdalar i original. Därmed sakerställs verktygets sakerhet.

A VARNING! Lat alltid tillverkaren eller kundtjänst byta nätkontakt aller natsladd. Därmed sakerställs verktygets sakerhet.

Garanti

Du erhäller 3 Års garanti på apparaten, räknat från köpdatum. Apparaten ar omsorgsfullt tillverkad och har noggrannt kontROLLERats före leveransen. Var god bevara kassakvittot som köpbevis. Vid garantifall ber vi dig ringa till din service-avdelning. Annars kan vi inte garantera en kostnadsfri frakt av varan. Denna garanti gäller bara für den ursprunglige köparen och kan inte überlåtas.

Garantin gäller endast für material-ller fabrikationsfel, men inte für forbrunningsdeler erler für skador på ömtäliga delar, t.ex. kontakter erller uppladdningsbara batterier. Produktten ar endast avseddfor privat bruk,inte for yrkesmässigt bruk.

Vid missbruk och ofackmässig behandling, användande av våld och vid ingrepp, som inte genomförs av var auktorisade service-filial, upphör garantin att gälla. Dina lagiga rättigheter inskränks inte avenna garanti.

SE

Kompernass Service Sverige
EA Rosengrensgata 22
42131 Västra Frölunda (Sweden)
Tel: [phone]
Fax: [phone]
e-mail: [e-mail]

Konformitetsdeklaration/ Tillverkarintyg C€

Vi, Kompernaβ Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Tyskland, forklarar härmed attenna Produkt überensättem med foljande EU-riklinjer:

Typ/beteckning: Cirkelsag PHKS 1450 LASER

Bochum, 31.07.2008

Hans Kompernaß - Verkställande direktor -

Ratt till tekniiska andringar for fortsett produktuveckling forbehalles.

Indledning

Formalsbestemt anvendelse. Side 42

Udstyr Side 42

Leveringens indhold. Side 43
