BRUKSANVISNING ST 500 AEG

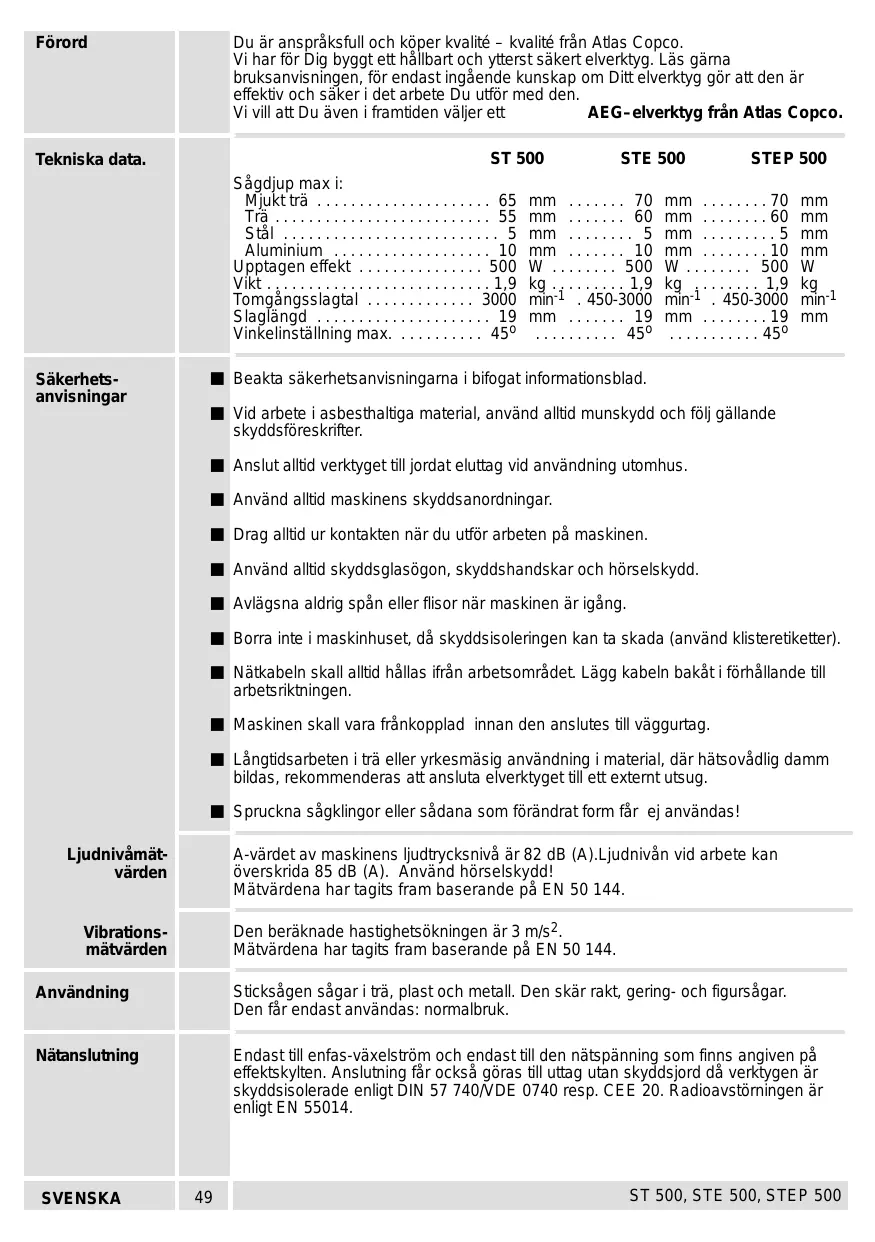

• Förord Du är anspråksfull och köper kvalité – kvalité från Atlas Copco. Vi har för Dig byggt ett hållbart och ytterst säkert elverktyg. Läs gärna bruksanvisningen, för endast ingående kunskap om Ditt elverktyg gör att den är effektiv och säker i det arbete Du utför med den. Vi vill att Du även i framtiden väljer ett AEG–elverktyg från Atlas Copco. Tekniska data. ST 500 STE 500 STEP 500 Sågdjup max i: Mjukt trä p. 65
• mm p. 70
• mm p. 70
• mm Trä p. 55
• mm p. 60
• mm p. 60
• mm Stål p. 5
• mm p. 5
• mm p. 5
• mm Aluminium p. 10
• mm p. 10
• mm p. 10
• mm Upptagen effekt p. 500
• W Vikt p. 1
• ,9 kg p. 1
• ,9 kg p. 1
• ,9 kg Tomgångsslagtal p. 3000
• min-1 . 450-3000 min-1 . 450-3000 min-1 Slaglängd p. 19
• mm p. 19
• mm p. 19
• mm Vinkelinställning max p. 45
• o o Säkerhetsanvisningar J Beakta säkerhetsanvisningarna i bifogat informationsblad. J Vid arbete i asbesthaltiga material, använd alltid munskydd och följ gällande skyddsföreskrifter. J Anslut alltid verktyget till jordat eluttag vid användning utomhus. J Använd alltid maskinens skyddsanordningar. J Drag alltid ur kontakten när du utför arbeten på maskinen. J Använd alltid skyddsglasögon, skyddshandskar och hörselskydd. J Avlägsna aldrig spån eller flisor när maskinen är igång. J Borra inte i maskinhuset, då skyddsisoleringen kan ta skada (använd klisteretiketter). J Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg kabeln bakåt i förhållande till arbetsriktningen. J Maskinen skall vara frånkopplad innan den anslutes till väggurtag. J Långtidsarbeten i trä eller yrkesmäsig användning i material, där hätsovådlig damm bildas, rekommenderas att ansluta elverktyget till ett externt utsug. J Spruckna sågklingor eller sådana som förändrat form får ej användas! A-värdet av maskinens ljudtrycksnivå är 82 dB (A).Ljudnivån vid arbete kan överskrida 85 dB (A). Använd hörselskydd! Mätvärdena har tagits fram baserande på EN 50 144. Ljudnivåmätvärden Den beräknade hastighetsökningen är 3 m/s2. Mätvärdena har tagits fram baserande på EN 50 144. Vibrationsmätvärden Användning Sticksågen sågar i trä, plast och metall. Den skär rakt, gering- och figursågar. Den får endast användas: normalbruk. Nätanslutning Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylten. Anslutning får också göras till uttag utan skyddsjord då verktygen är skyddsisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen är enligt EN 55014. SVENSKA p. 45

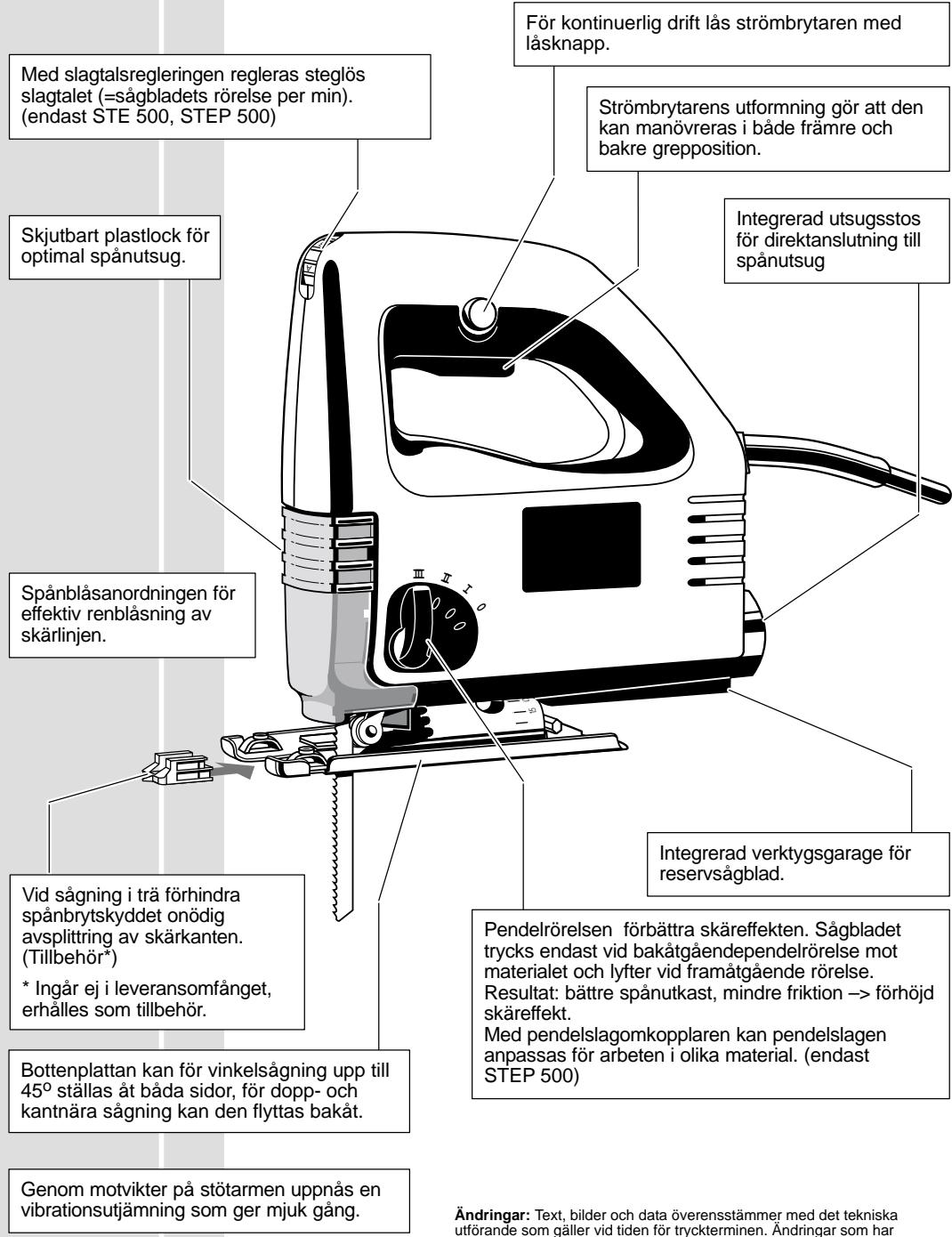

Kort beskrivning För kontinuerlig drift lås strömbrytaren med låsknapp. Med slagtalsregleringen regleras steglös slagtalet (=sågbladets rörelse per min). (endast STE 500, STEP 500) Integrerad utsugsstos för direktanslutning till spånutsug

Skjutbart plastlock för optimal spånutsug. Strömbrytarens utformning gör att den kan manövreras i både främre och bakre grepposition. III II

Spånblåsanordningen för effektiv renblåsning av skärlinjen. Integrerad verktygsgarage för reservsågblad. Vid sågning i trä förhindra spånbrytskyddet onödig avsplittring av skärkanten. (Tillbehör*)

• Ingår ej i leveransomfånget, erhålles som tillbehör. Bottenplattan kan för vinkelsågning upp till 45o ställas åt båda sidor, för dopp- och kantnära sågning kan den flyttas bakåt. Genom motvikter på stötarmen uppnås en vibrationsutjämning som ger mjuk gång. SVENSKA

Pendelrörelsen förbättra skäreffekten. Sågbladet trycks endast vid bakåtgåendependelrörelse mot materialet och lyfter vid framåtgående rörelse. Resultat: bättre spånutkast, mindre friktion –> förhöjd skäreffekt. Med pendelslagomkopplaren kan pendelslagen anpassas för arbeten i olika material. (endast STEP 500) Ändringar: Text, bilder och data överensstämmer med det tekniska utförande som gäller vid tiden för tryckterminen. Ändringar som har betydelse för vidare utvecklingen av våra produkter är förbehållna.

ST 500, STE 500, STEP 500

Montering av sågblad Drag alltid ur kontakten när du utför arbeten på maskinen.

1. Skjut täcklock nedåt, så låsskruv blir lätt

2. Lossa på låsskruv med hjälp av

sexkantnyckel (sitter på bottenplattan).

3. Lägg sågblad i stödrullens spår och skjut det till

anslaget helt in i stötarmen, se fig.

4. Drag åt låsskruven.

5. Kontrollera att sågbladet sitter fast. (Använd

skyddshandskar!) Inställning av stopplatta

Vinkelinställning Gering Lossa på ställskruv, frigör bottenplattan, ställ in önskad vinkel (15o, 30o, 45o) och drag åt ställskruv. Vinklar kan läsas av på skala. För exakta vinkelskär, utför först ett provskär.

Bottenplattan kan snäställas och skjutas fram och åter. Förskjuta Doppsågning med lång sågblad. Lossa på ställskruv, skjut bottenplattan bakåt och drag åt ställskruv. Bottenplattan fixeras i 0o-inställning. Förskjuta Doppsågning med kort sågblad och kantnära sågning. Skruva ur ställskruv flytta bottenplattan bakåt och lås ställskruv i bakre skruvhål. Även i denna position kan bottenplattan skjutas fram och åter. SVENSKA

Den integrerade utsugsstos har innerdiam. 30 mm. Att ansluta till Atlas Copco-Torr- och våtsugare med sugslang (4932 3304 12) eller vanlig dammsugare.

Förse maskinen endast med därför avsedd spånutsug. Spånutsug

2. Skjut täcklock nedåt för att uppnå optimal

sugeffekt. Vid sågning i trä förhindra spånbrytskyddet onödig avsplittring av skärkanten. Platsera spånbrytskyddet, enl.bild, fast inskjuten i bottenplattan (kan endast anbringas när bottenplattan är i främre position).

• Ingår ej i leveransomfånget, erhålles som tillbehör. Inställning av slagtal (endast STE 500 STEP 500) Med slagtalsregleringen regleras steglös slagtalet (=sågbladets rörelse per min). Bokstav A...G på slagtalsregleringen betyder: A = lägsta slagtal G = högsta slagtal

Ställ in önskad slagtal för olika material enligt följande tabell. Temporärt användande Starta: tryck in strömbrytaren. Stopp: släpp strömbrytaren. Kontinuerlig användning Starta: tryck först in strömbrytaren sedan låsknappen och släpp strömbrytaren. Stopp: tryck in strömbrytaren utan att röra stoppknappen.

Inställning av pendelslag (endast STEP 500) Med inställningen av pendelslaget ökas eller minskas sågbladets kontakt med materialet. Som regel gäller: mjuka materiel hårda materiel ren skäryta SVENSKA

hög pendelslag låga pendelslag resp. inga pendelslag inga pendelslag

ST 500, STE 500, STEP 500

Inställning med pendelslagomkopplare av lämplig pendelslag enligt följande tabell. material pendelsteg trä plast alu stål keramik gummi I-III 0-I

Tabellens förslag på pendelsteg skall endast ses som närmevärde! Inställning av pendelsteg kan ske under gång. Hanteringsanvisning

1. Ställ in slagtal och pendling för respektive material som bearbetas.

2. Sätt maskinen med bottenplattans främre del mot materialet och slå på

3. Tryck maskinen nedåt mot materialet och för den längs skärlinjen.

Lätt tryck på sågbladet räcker för optimal sågeffekt. Använd som hjälp spånbrytskyddets spår för att följa skärlinjen. För raka skär, spänn fast en list som anslag eller använd parallelanslag (tillbehör). Ställ om bottenplattan för geringskär. För kantnära sågning flytta bottenplattan till bakre positionen. Tips Såga i plåt Lägg plåt på träunderlag för att undvika fjädring. Vid sågning av metall kyl med olja, fotogen, m.m. Doppelsåga Är endast möjlig i mjuka material (trä m.m.) vid hårdare material (metall) rekommenderas förborrning. Ställ bottenplattan i bakre position för att få bästa möjliga skärvinkel vid nedsänkning i materialet.(se kap..”Inställning av stopplatta”)

1. Ställ pendling på pendelinställning på “0”.

2. Sätt den frånslagna maskinen med bottenplattans främre kant på skärstället.

STEP elec 50 tronic 0

3. Starta maskin och sänk sågbladet försiktig ned i materialet.

ST 500, STE 500, STEP 500

Parallelanslag med cirkelanslag (Tillbehör*) Med hjälp av parallell-och cirkelanslaget möjliggöres parallellsnitt från 0 - 200 mm och cirkelsnitt från 100 - 400 mm. Använd skränkta sågblad.

• Ingår ej i leveransomfånget, erhålles som tillbehör. Användning av parallelanslag Skjut parallelanslaget med anläggningsytan nedåtvänd in i bottenplattans uttag och fäst den med låsskruv.

Skjut in parallelanslaget från höger eller vänster sida, beroende på önskad skärsida. GERMANY Skjut parallelanslag med anläggningsytan uppåtvänd in i bottenplattans uttag och fäst den med låsskruven. Användning av cirkelanslag

Skruva cirkelanslaget ovanifrån i parallelanslaget. GERMANY Se upp att sågblad och cirkelanslag bilda en linje. På känsliga ytar använd plastglidsko. Glidplatta av plast (Tillbehör*)

Haka plastglidskon i framkanten på bottenplatten och tryck den upp emot den. (se fig.) Montering

• Ingår ej i leveransomfånget, erhålles som tillbehör. Demontering GERMANY Böj upp plastglidskons båda tumgor och lyft av den. Ytterligare tillbehör finns med beställningsnummer i vår katalog. Skötsel För att garantera drift, skall maskinens kolborstar undersökas av en Atlas Copco-serviceverkstad ungefär en gång per år. Använd endast AEG tillbehör och reservdelar. Byggdelar vars utbyte ej beskrives utväxlas bäst av AEG auktoriserad serviceverkstad. (beakta broschyrer Garanti/Kundtjänstadresser). Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som finns på typskylten) erhållas från: Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden. SVENSKA
