KULLANIM KILAVUZU ST 500 AEG

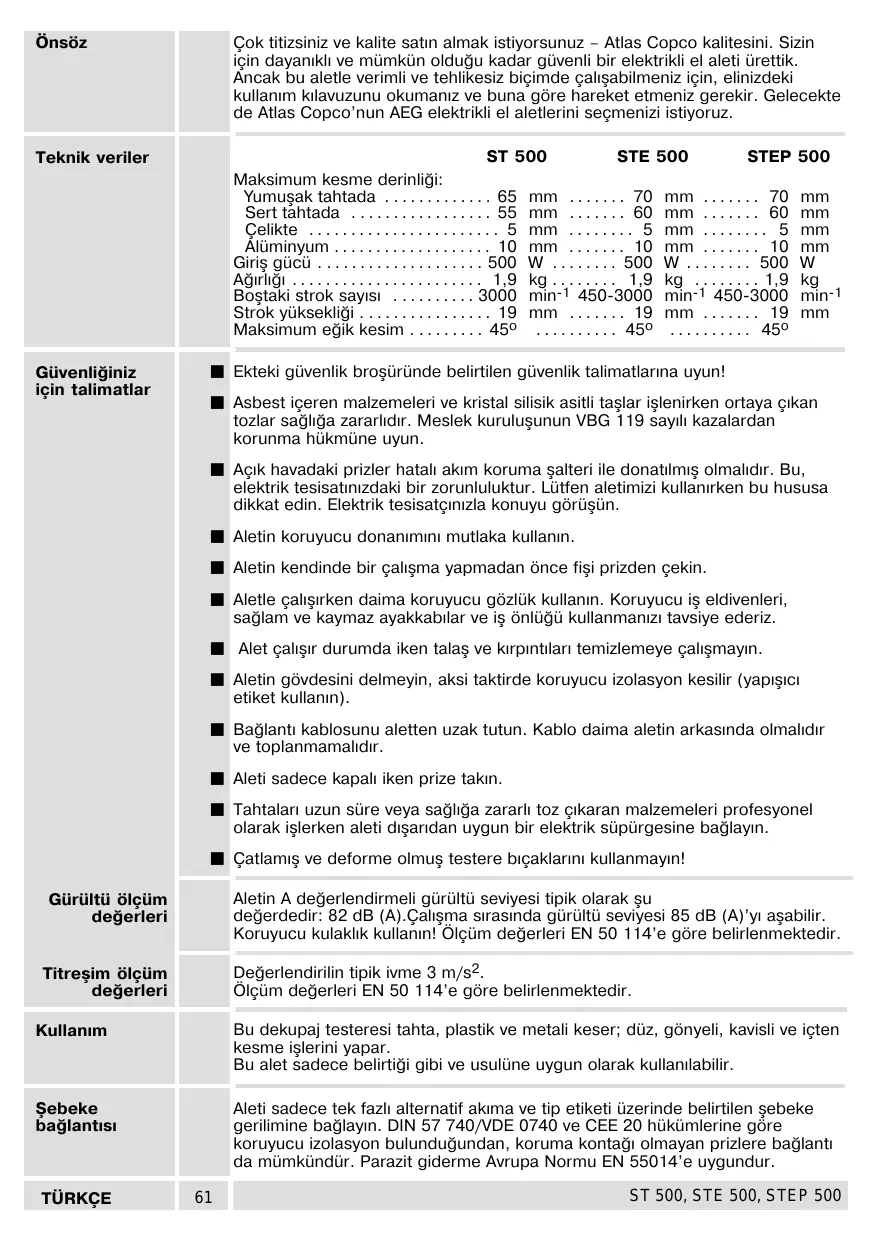

J Ekteki güvenlik broþüründe belirtilen güvenlik talimatlarøna uyun! J Asbest içeren malzemeleri ve kristal silisik asitli taþlar iþlenirken ortaya çøkan tozlar saðløða zararlødør. Meslek kuruluþunun VBG 119 sayølø kazalardan korunma hükmüne uyun. J Açøk havadaki prizler hatalø akøm koruma þalteri ile donatølmøþ olmalødør. Bu, elektrik tesisatønøzdaki bir zorunluluktur. Lütfen aletimizi kullanørken bu hususa dikkat edin. Elektrik tesisatçønøzla konuyu görüþün. J Aletin koruyucu donanømønø mutlaka kullanøn. J Aletin kendinde bir çaløþma yapmadan önce fiþi prizden çekin. J Aletle çaløþørken daima koruyucu gözlük kullanøn. Koruyucu iþ eldivenleri, saðlam ve kaymaz ayakkabølar ve iþ önlüðü kullanmanøzø tavsiye ederiz. J Alet çaløþør durumda iken talaþ ve kørpøntølarø temizlemeye çaløþmayøn. J Aletin gövdesini delmeyin, aksi taktirde koruyucu izolasyon kesilir (yapøþøcø etiket kullanøn). J Baðlantø kablosunu aletten uzak tutun. Kablo daima aletin arkasønda olmalødør ve toplanmamalødør. J Aleti sadece kapalø iken prize takøn. J Tahtalarø uzun süre veya saðløða zararlø toz çøkaran malzemeleri profesyonel olarak iþlerken aleti døþarødan uygun bir elektrik süpürgesine baðlayøn. J Çatlamøþ ve deforme olmuþ testere bøçaklarønø kullanmayøn! Aletin A deðerlendirmeli gürültü seviyesi tipik olarak þu deðerdedir: 82 dB (A).Çaløþma sørasønda gürültü seviyesi 85 dB (A)'yø aþabilir. Koruyucu kulakløk kullanøn! Ölçüm deðerleri EN 50 114'e göre belirlenmektedir. Gürültü ölçüm deðerleri Deðerlendirilin tipik ivme 3 m/s2. Ölçüm deðerleri EN 50 114'e göre belirlenmektedir. Titreþim ölçüm deðerleri Kullanøm Bu dekupaj testeresi tahta, plastik ve metali keser; düz, gönyeli, kavisli ve içten kesme iþlerini yapar. Bu alet sadece belirtiði gibi ve usulüne uygun olarak kullanølabilir. Þebeke baðlantøsø Aleti sadece tek fazlø alternatif akøma ve tip etiketi üzerinde belirtilen þebeke gerilimine baðlayøn. DIN 57 740/VDE 0740 ve CEE 20 hükümlerine göre koruyucu izolasyon bulunduðundan, koruma kontaðø olmayan prizlere baðlantø da mümkündür. Parazit giderme Avrupa Normu EN 55014'e uygundur.

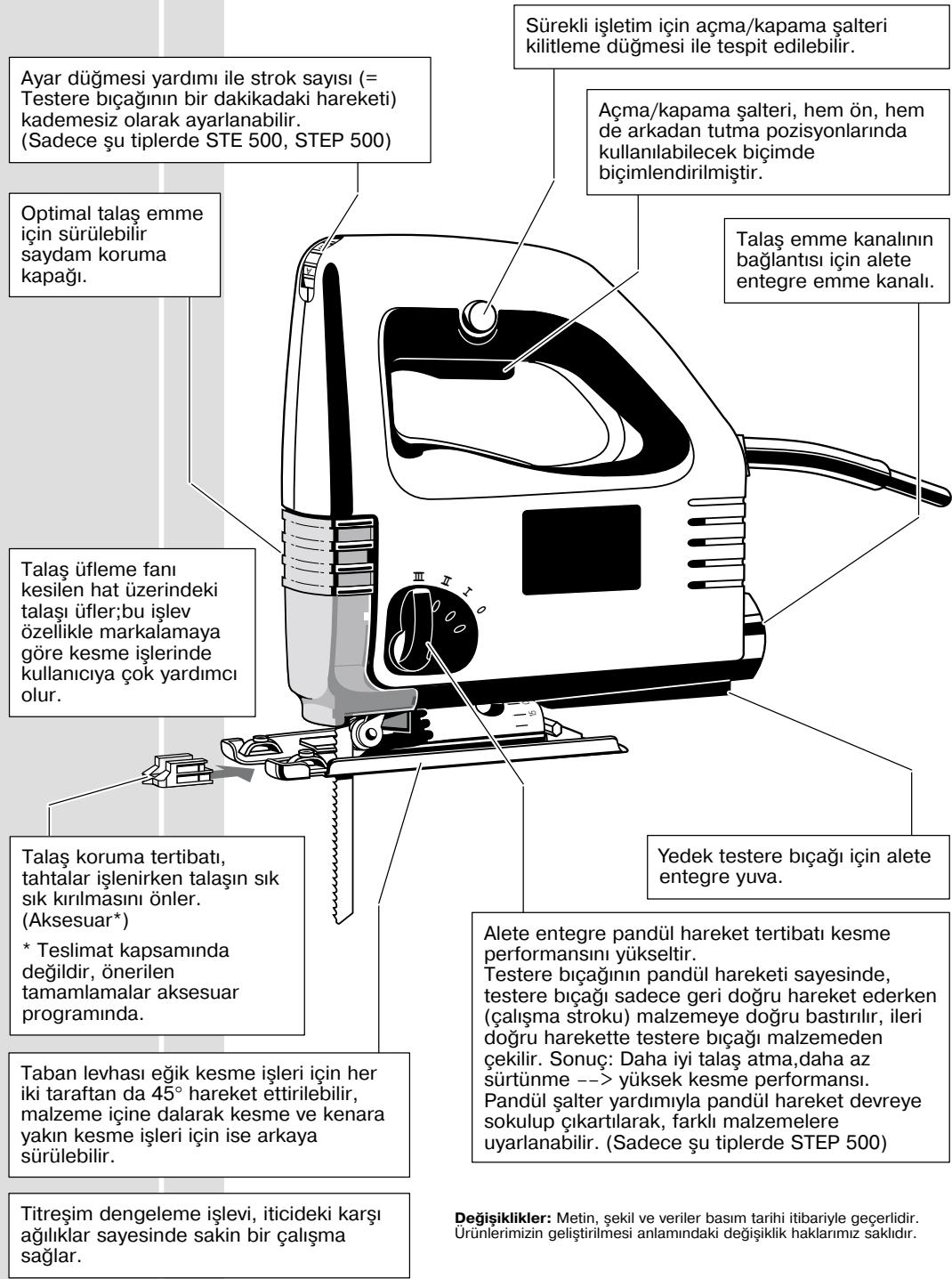

Køsa tanømlama Sürekli iþletim için açma/kapama þalteri kilitleme düðmesi ile tespit edilebilir. Ayar düðmesi yardømø ile strok sayøsø (= Testere bøçaðønøn bir dakikadaki hareketi) kademesiz olarak ayarlanabilir. (Sadece þu tiplerde STE 500, STEP 500) Talaþ emme kanalønøn baðlantøsø için alete entegre emme kanalø.

Talaþ üfleme fanø kesilen hat üzerindeki talaþø üfler;bu iþlev özellikle markalamaya göre kesme iþlerinde kullanøcøya çok yardømcø olur.

Optimal talaþ emme için sürülebilir saydam koruma kapaðø. Açma/kapama þalteri, hem ön, hem de arkadan tutma pozisyonlarønda kullanølabilecek biçimde biçimlendirilmiþtir. Talaþ koruma tertibatø, tahtalar iþlenirken talaþøn søk søk kørølmasønø önler. (Aksesuar*)

• Teslimat kapsamønda deðildir, önerilen tamamlamalar aksesuar programønda. Taban levhasø eðik kesme iþleri için her iki taraftan da 45° hareket ettirilebilir, malzeme içine dalarak kesme ve kenara yakøn kesme iþleri için ise arkaya sürülebilir. Titreþim dengeleme iþlevi, iticideki karþø aðøløklar sayesinde sakin bir çaløþma saðlar.

Yedek testere bøçaðø için alete entegre yuva. Alete entegre pandül hareket tertibatø kesme performansønø yükseltir. Testere bøçaðønøn pandül hareketi sayesinde, testere bøçaðø sadece geri doðru hareket ederken (çaløþma stroku) malzemeye doðru bastørølør, ileri doðru harekette testere bøçaðø malzemeden çekilir. Sonuç: Daha iyi talaþ atma,daha az sürtünme ––> yüksek kesme performansø. Pandül þalter yardømøyla pandül hareket devreye sokulup çøkartølarak, farklø malzemelere uyarlanabilir. (Sadece þu tiplerde STEP 500) Deðiþiklikler: Metin, þekil ve veriler basøm tarihi itibariyle geçerlidir. Ürünlerimizin geliþtirilmesi anlamøndaki deðiþiklik haklarømøz saklødør.

ST 500, STE 500, STEP 500

Testere bøçaðønøn takølmasø Aletin kendinde bir çaløþma yapmadan önce fiþi prizden çekin.

2. Køskaç vidayø iç altøgen anahtarla (taban

yerleþtirin ve itici içine sonuna kadar itin; testere bøçaðønøn uçlarø itici bunduna oturmalødør (þekle bakønøz).

4. Køskaç vidayø tekrar søkøn.

oturmadøðønø kontrol edin (koruyucu iþ eldivenleri kullanøn!).

Eðik konum \ Gönyeli kesme iþleri (eðik kesme) Bu iþlem için, tespit vidasønø gevþetin, taban levhasønø yuvasøndan çekin, istenen açøda (15°, 30°, 45°) kavrama yaptørøn ve tespit vidasønø tekrar søkøn. 45°'ye kadar olan diðer açølar, kavrama alønø døþønda ayarlanabilir. Ayarlanan açø skaladan okunabilir. Çok hassas eðik veya açølø kesme istiyorsanøz, birkaç deneme yapøn.

Taban levhasø eðik konuma getirilebilir, itilebilir veya yeri deðiþitirilebilir. Taban levhasø ayarø Ítme \ Uzun testere bøçaðø ile malzeme içine dalarak kesme. Bu iþlem için, tespit vidasønø gevþetin, taban levhasønø arkaya doðru itin ve tespit vidasønø tekrar søkøn. Bu pozisyonda taban levhasø 0° konumunda sabitlenir. Yer deðiþtirme \ Køsa testere bøçaðø ile malzeme içine dalarak kesme ve kenara yakøn kesme Bu iþlem için, tespit vidasønø sökün, taban levhasønø arkaya getirin ve tespit vidasønø arka delikte søkøn. Taban levhasø bu pozisyonda da uzunlamasøna itilebilir.

Alete entegre emme kanalønøn iç çapø standart olarak 30 mm'dir. Evlerde kullanølan elektrik süpürgesine veya bir Atlas Copco øslak/kuru elektrik süpürgesine baðlantø için, aksesuar programøndaki emme hortumunu (Ürün kodu: 4932 3304 12) kullanøn.

Bu aleti sadece uygun bir talaþ emme tertibatø ile çaløþtørøn. Talaþ emme

• Teslimat kapsamønda deðildir, önerilen tamamlamalar aksesuar programønda. Ayar düðmesi yardømø ile strok sayøsø (= Testere bøçaðønøn bir dakikadaki hareketi) kademesiz olarak ayarlanabilir. Strok sayøsø ayarø (Sadece þu tiplerde STE 500 STEP 500) Ayar düðmesi üzerinee A ... G harfleri basølmøþtør. Bunlarøn anlamø þudur: A = En düþük strok sayøsø G = En yüksek strok sayøsø

Íþlenen malzemeye uygun strok sayøsønø aþaðødaki tablodan belirleyin ve ayar düðmesi üzerindeki ilgili harfi seçin. Malzemel

Tahta Çelik Alüminyum Lastik Strok sayøsøl

Pandül hareket ayarø (Sadece þu tiplerde STEP 500)

Pandül hareketi ayarø ile testere diþinin malzemeye giriþi ölçüsü büyütülür veya küçültülür. Bu konuda kural þudur: Yumuþak malzemeler Sert malzemeler Temiz kesme yüzeyi

Büyük pandül hareket Pandül hareket yok veya küçük pandül hareket Pandül harekete yok

ST 500, STE 500, STEP 500

Uygun pandül hareketi aþaðødaki tablodan belirleyin ve pandül þalterle devreye sokun. Malzeme Pandül hareket kedemesi Tahta I Ć III Plastik Alüminyum 0 Ć I Çelik Seramik Lastiki

Tabloda öneriler pandül hareket kademeleri sadece referans deðerlerdir. Alet çaløþør durumda iken de pandül hareket pandül þalterle devreye sokulabilir. Çaløþørken dikkat edilecek hususlar

1. Strok sayøsønø ve pandül hareketi iþlediðiniz malzemeye göre ayarlayøn.

2. Taban levhasønøn ön køsmønø malzeme üzerine dayayøn ve aleti çaløþtørøn.

3. Aleti yukarødan malzeme üstüne bastørøn ve kesme hattø boyunca hareket ettirin.

Öneriler Kesme sørasønda aleti fazla bastørmayøn. Testere bøçaðø üzerine uygulanan hafif bir bastørma kuvveti optimal kesme høzønøn saðlanmasøna yeterlidir. Markalamaya göre kesme yaparken, talaþ koruma tertibatøndaki iþareti kølavuz olarak kullanøn. Düz hatlø kesme iþleminin çok hassas olmasønø istiyorsanøz, malzeme üzerine dayamak olarak tespit ettiðiniz bir çøtadan yararlanøn veya paralellik mesnedini (aksesuar) kullanøn. Gönyeli kesme iþleri (eðik kesme iþleri) için taban levhasønøn konumunu ayarlayøn. (Bakønøz bölüm) Ayarlama yaptøktan sonra deneme yapøn. Kenara yakøn kesme yapmak için taban levhasønø en arka konuma getirin. Saclarøn kesilmesi Aletle birlikte yaylanmayø önlemek üzere, kesilecek sacøn altønø bir tahta ile besleyin. Metalleri keserken kesme hattønø soðutucu (yað, gazyaðø) sürün. Íçten kesimler Malzeme içine dalarak kesme sadece yumuþak malzemelerde (tahta, duvarlarda kullanølan hafif yapø malzemeleri gibi) mümkündür. Sert malzemelerde ise testere bøçaðø boyutuna uygun bir ön kølavuz delik açølmalødør. Keserken uygun bir kesme açøsø saðlamak üzere taban levhasønø en arka konuma getirin.(Bakønøz Bölüm "Taban levhasø ayarø")

1. Pandül hareket þalterini 0" konumuna getirin.

2. Alet kapalø durumda iken taban levhasønøn ön kenarønø kesme yerine dayayøn.

3. Aleti çaløþtørøn ve testere bøçaðøna dikkatli biçimde kesme yaptørarak, malzeme

STEP elec 50 tronic 0 içine daløn.

Dairesel kølavuzlu paralellik mesnedi (Aksesuar*) Paralellik mesnedi ve dairesel kølavuz sayesinde 0 – 200 mm'lik paralel kesimler ve 100 – 400 mm'lik dairesel kesimler mümkündür. Meyilli (bükülmüþ) testere bøçaklarø kullanøn.. Paralellik mesnedi olarak kullanma Paralellik mesnedini dayama yüzeyi aþaðø gelecek biçimde, taban levhasø içindeki baðlantø parçalarøndan geçirin ve dirsekli vida ile søkøn.

Sol veya saðdan yapølacak kesme iþleri için paralellik mesnedini ilgili taraftan itin. GERMANY Dairesel kølavuz olarak kullanma Paralellik mesnedini dayama yüzeyi yukarø gelecek biçimde, taban levhasø içindeki baðlantø parçalarøndan geçirin ve dirsekli vida ile søkøn.

Dairesel kølavuzu yukarødan paralellik mesnedine vidalayøn. GERMANY Bu sørada testere bøçaðø ile dairesel kølavuzun bir çizgi oluþturmasøna dikkat edin. Hassas yüzeyler iþlenirken plastik kayøcø pabuç kullanølmalødør. Plastik kayøcø pabuç (Aksesuar*)

• Teslimat kapsamønda deðildir, önerilen tamamlamalar aksesuar programønda. GERMANY Her iki ucu da døþarø doðru bükün ve plastik kayøcø pabucu aløn. Diðer aksesuarø sipariþ numaralarø ile birlikte kataloglarømøzda bulabilirsiniz. Sürekli olarak kullanøma hazør olabilmesi için, aletin kömür førçalarønøn yøpranøp yøpranmadøðø yølda bir kez AEG Müþteri Servisi Merkezlerinden birinde kontrol ettirilmelidir. Bakøm Sadece AEG aksesuarønø ve yedek parçalarønø kullanøn. Deðiþtirilmesi açøklanmamøþ olan parçalarø bir AEG müþteri servisinde deðiþtirin (Garanti broþürüne ve müþteri servisi adreslerine dikkat edin). Gerektiði takdirde aletin daðønøk görünüþ þemasø, alet tipinin ve tip etiketi üzerindeki on hanelik sayønøn bildirilmesi koþuluyla müþteri servisinden veya doðrudan Atlas Copco Electric Tools GmbH, Postfach 32 D–71361 Winnenden adresinden istenebilir.
